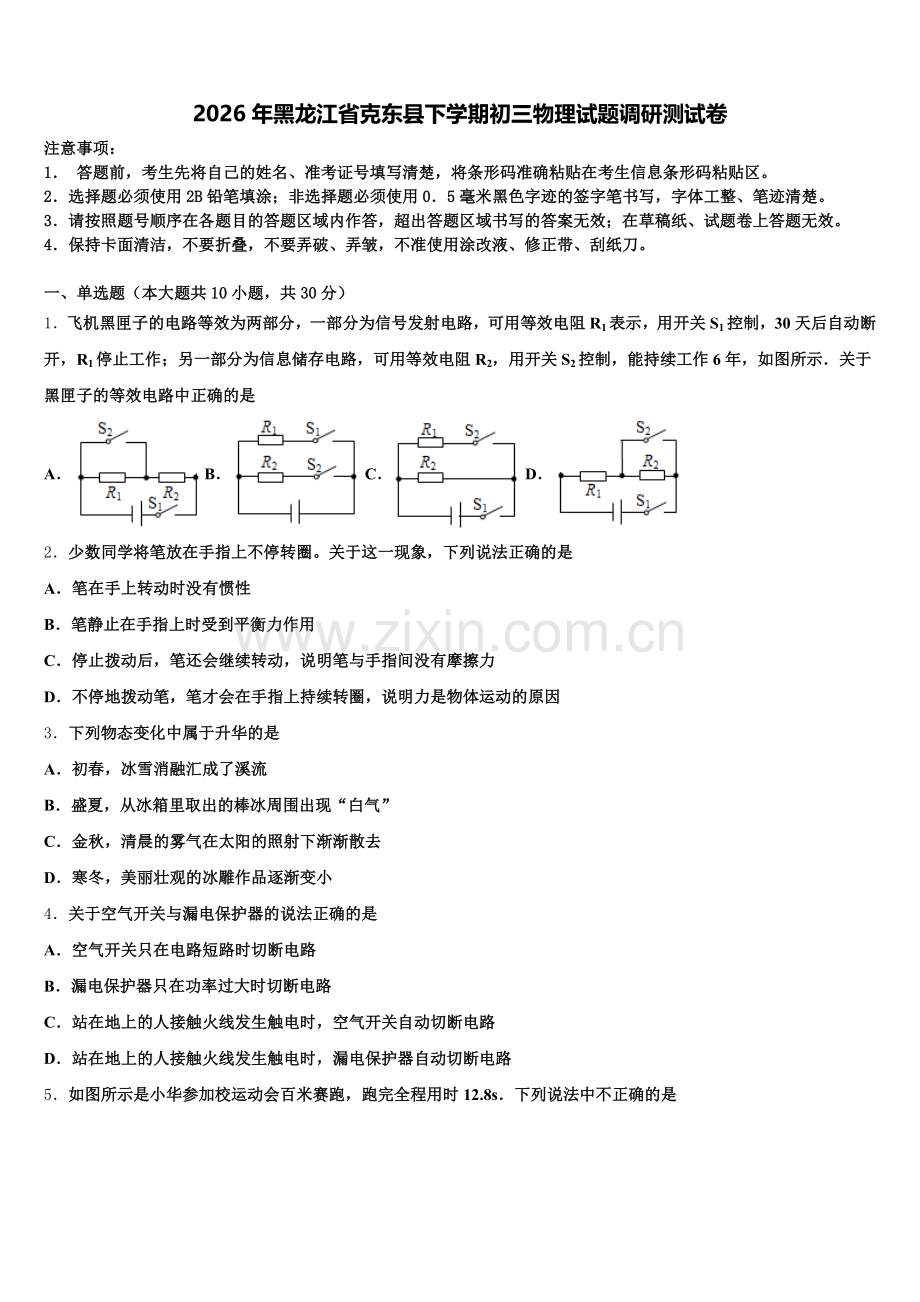

2026年黑龙江省克东县下学期初三物理试题调研测试卷
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单选题（本大题共10小题，共30分）
1．飞机黑匣子的电路等效为两部分，一部分为信号发射电路，可用等效电阻R1表示，用开关S1控制，30天后自动断开，R1停止工作；另一部分为信息储存电路，可用等效电阻R2，用开关S2控制，能持续工作6年，如图所示．关于黑匣子的等效电路中正确的是
A． B． C． D．
2．少数同学将笔放在手指上不停转圈。关于这一现象，下列说法正确的是
A．笔在手上转动时没有惯性
B．笔静止在手指上时受到平衡力作用
C．停止拨动后，笔还会继续转动，说明笔与手指间没有摩擦力
D．不停地拨动笔，笔才会在手指上持续转圈，说明力是物体运动的原因
3．下列物态变化中属于升华的是
A．初春，冰雪消融汇成了溪流
B．盛夏，从冰箱里取出的棒冰周围出现“白气”
C．金秋，清晨的雾气在太阳的照射下渐渐散去
D．寒冬，美丽壮观的冰雕作品逐渐变小
4．关于空气开关与漏电保护器的说法正确的是
A．空气开关只在电路短路时切断电路
B．漏电保护器只在功率过大时切断电路
C．站在地上的人接触火线发生触电时，空气开关自动切断电路
D．站在地上的人接触火线发生触电时，漏电保护器自动切断电路

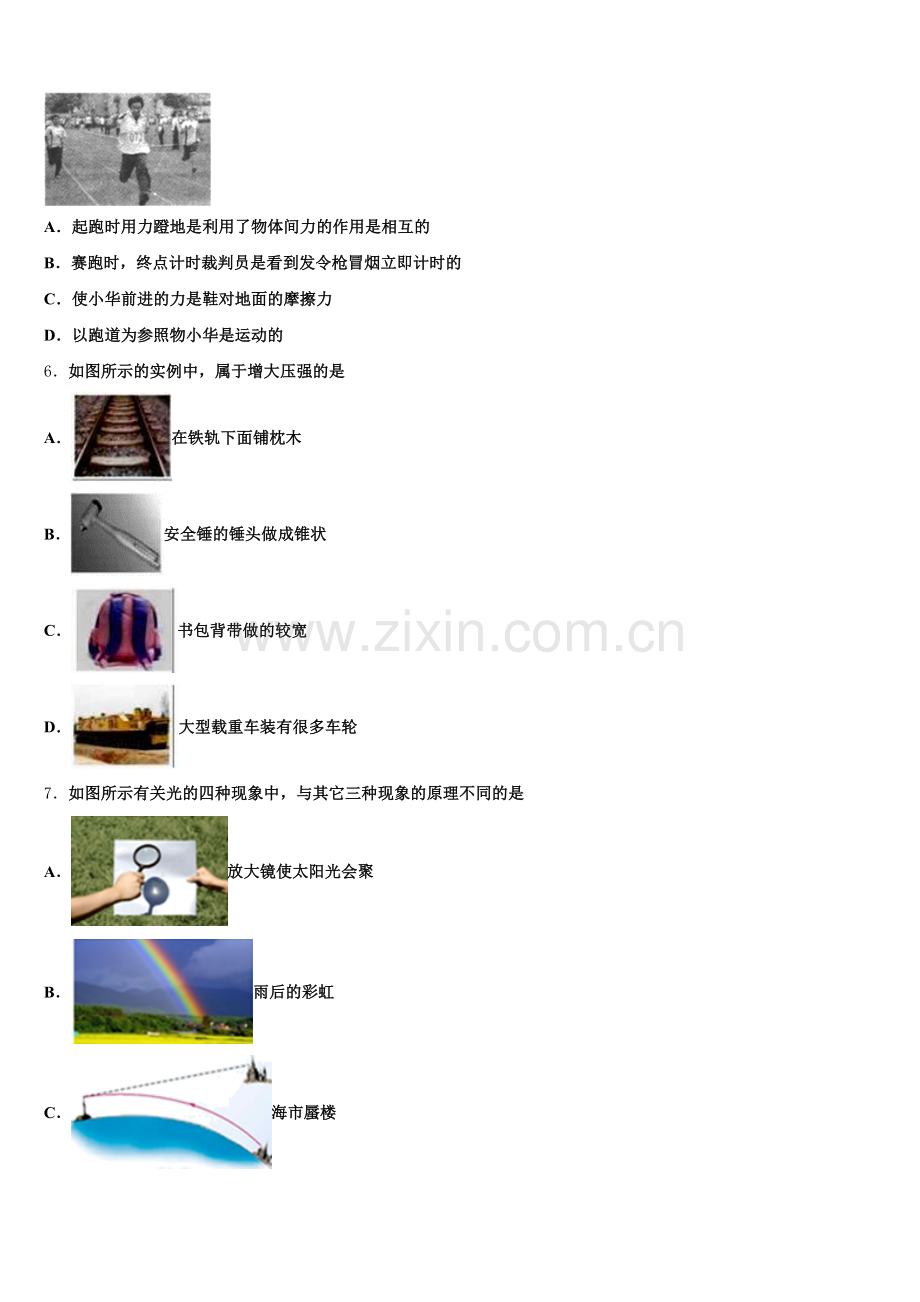

5．如图所示是小华参加校运动会百米赛跑，跑完全程用时12.8s．下列说法中不正确的是

A．起跑时用力蹬地是利用了物体间力的作用是相互的
B．赛跑时，终点计时裁判员是看到发令枪冒烟立即计时的
C．使小华前进的力是鞋对地面的摩擦力
D．以跑道为参照物小华是运动的
6．如图所示的实例中，属于增大压强的是
A．在铁轨下面铺枕木
B．安全锤的锤头做成锥状
C．书包背带做的较宽
D．大型载重车装有很多车轮
7．如图所示有关光的四种现象中，与其它三种现象的原理不同的是
A．放大镜使太阳光会聚
B．雨后的彩虹
C．海市蜃楼
D．金环日食
8．如图是使用简单机械匀速提升同一物体的四种方式（不计机械重力和摩擦），其中所需动力最大的是
A． B．
C． D．
9．如图，电路中L1“6V 3W“和L2“6V 6W”两灯泡和滑动变阻器R串联，电源电压恒为12V．下列说法正确的是（ ）

A．闭合开关S，调节滑动变阻器的滑片P，两灯泡均能正常发光
B．保证两灯泡均不损坏，滑动变阻器R连入电路的最小值为3Ω
C．滑片P从最右端向左移动，使某灯刚好正常发光，则此时另一盏灯的实际功率为1.5W
D．在保证电路安全的情况下，电路总功率最大可达到12W
10．下列现象对应的物态变化及吸放热特点正确的是
A．春天红莲湖水面上的冰层消融——熔化——放热
B．夏天冰棒周围冒“白气”——汽化——吸热
C．秋天荷塘中荷叶上露珠的形成——液化——放热
D．寒冷的冬夜，房间窗户玻璃的内表面出现冰花——凝固——放热
二、多选题（本大题共3小题，共12分）
11．质量相同的甲、乙两种物质从固态开始加热，它们在相同时间内吸收的热量相等加热时间都为6分钟，它们的温度随时间变化的图象如图所示。由图象可知

A．在3～6min内，甲是固液共存状态
B．甲属于晶体，乙属于非晶体
C．在4～6min内，甲的内能保持不变
D．甲固态时的比热容比乙小
12．某同学用自制的水透镜来探究凸透镜成像规律，如图所示，恰能在光屏上看到清晰的像，下列说法正确的是

A．当向水透镜里再次注些水后，将光屏靠近透镜才能在光屏上重新成清晰的像
B．利用此时成像特点可制成照相机
C．若仅将蜡烛与光屏位置对调，则在光屏上出现正立放大的虚像
D．若遮住透镜上半部分，光屏上还可以成完整的像
13．如图所示，甲、乙是固定在水平地面上的两个光滑斜面，长度分别为4m、5m，高度相同．两个工人分别沿斜面向上的拉力F甲、F乙把完全相同的工件从斜面底端匀速地拉到斜面顶端，且速度大小相等．此过程拉力F甲、F乙所做的功分别为W甲、W乙，功率分别为P甲、P乙，机械效率分别为η甲、η乙．下列说法正确的是（ ）

A．F甲∶F乙=5∶4
B．W甲∶W乙=5∶4
C．P甲∶P乙=5∶4
D．η甲∶η乙=5∶4
三、填空题（本大题共5小题，共10分）
14．如图所示，在两个相同的烧杯中分别装有质量、初温都相同的水和沙子，用两个相同的酒精灯对其加热加热相同时间后，分别测量两者的温度，发现沙子的温度明显高于水这是因为____．

15．如图所示，工人利用滑轮组以250N的拉力将400N的水泥匀速提高2m．则此过程中，工人拉力做的功是_____J；该滑轮组的机械效率是_____．

16．甲、乙两车同时开始向西做匀速直线运动，甲的图如如图所示，乙的速度为2米/秒．则甲运动6米所用的时间是_____秒，乙运动9秒所通过的路程是______米；如果以乙车为参照物，甲车是_____（选填“向东”、“静止”或“向西”）运动的．

17．水平地面上两个相同的烧杯装满了水（与图示不同），将质量相等的a、b两个小球分别放入水中，静止时a漂浮，b沉底，如图所示．若a、b两球的密度分别为和，甲、乙两图中水对杯底的压强分别为和，a、b两球所受的浮力分别为和，烧杯对地面的压强分别和，则它们的大小关系为：ρ1______ρ2 ， p1____p2 ， F1____F2 ，______．

18．如图所示，闭合开关，螺线管的下端是_____极；条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧长度将_____（选填“伸长”、“缩短”或“不变”）。

四、计算题（本大题共3小题，共29分）
19．如图所示，电源电压恒定不变，电阻R1的阻值为5Ω，小灯泡上标有“12V   6W”字样，闭合开关S。
当开关S1、S2都闭合，滑动变阻器的滑片P移到最右端时，电流表的读数为1.7A，小灯泡恰能正常发光，求滑动变阻器的最大阻值。当开关S1、S2都断开，滑动变阻器的滑片P在最右端，求滑动变阻器消耗的电功率。
20．随着城市建设的加快，高层住宅拔地而起．但城市供水只能满足1—6层，6楼以上需要采取二次加压，先把水存到楼顶水箱，再对整栋楼供水．如果水泵把体积为10m3的水送到30m高的楼顶水箱，所用时间为5min．取g=10N/kg．通过计算回答：
（1）体积为l0m3的水质量是多大？
（2）此过程水泵做了多少功？
（3）此过程水泵的功率是多少？
21．如图1所示的电路中，电源电压恒定不变，R2＝30Ω，通过R1的电流随它两端电压变化关系如图2所示，求：

（1）R1的阻值大小？
（2）当S1、S2、S3均闭合时，电流表的示数为0.5A，电源电压？
（3）当S1闭合，S2、S3断开时，电流表的示数为0.15A，R3消耗的功率？1分钟时间R3产生的热量？
五、作图题（本大题共2小题，共4分）
22．如图所示，自动扶梯沿图示方向匀速运动，请画出站在扶梯上的人所受力的示意图．

23．如图甲所示，游客正在利用自拍杆进行自拍．自拍杆可以看成一个杠杆（O为支点），请你在图乙中画出游客施加在A点的最小动力F．
（________）

六、实验探究题（本大题共3小题，共15分）
24．学习了“伏安法”测电阻以后，小明利用图甲所示的实验器材测量标有“2. 5V”字样的小灯泡的电阻，并连接了部分实验器材．

（1）请你用笔画线代替导线，在答题纸上把图甲中的器材连接成完整的实验电路（要求：变阻器滑片向右移动时电流表示数变大）．
（_____）
（2）开关闭合前，滑动变阻器的滑片应处于最_________端（选填“左”或“右”）．
（3）闭合开关后，小明发现电流表和电压表均有示数，但是灯泡不亮．他下一步的操作是___________，并同时观察小灯泡的亮度和电表的示数．
（4）实验过程中，小明依次进行了第1至5次测量，并将实验数据记录在下表中，其中第3次实验时，电压表和电流表的示数如图乙和丙所示．请你分别读出电压值和电流值，并填写到答题纸的相应位置．
实验次数
1
2
3
4
5
电压（V）
1. 0
1. 5
_____
2. 5
2. 7
电流（A）
0. 14
0. 20
________
0. 30
0. 32
电阻（）
7. 14
7. 50

8. 33
8. 44
（5）小明根据收集的数据计算出了小灯泡的电阻，发现灯泡的电阻不同且相差较大．进一步分析实验数据发现，小灯泡电阻的变化是有规律的，请你结合实验数据分析灯泡电阻的变化规律是___________
25．小华想测量一种红葡萄酒的密度，但家里没有量筒，只有量程为200g的天平、砝码、小空瓶、水。他按照自己设计的实验方案进行了测量。
(1)小华将天平放置在水平桌面上,在调节天平平衡时,发现天平的指针不在分度盘中央,如图所示,他应该将向____________(选填“左”或“右”)调节__________，使指针指在分度盘中央。
m1/g
m2/g
m3/g
12
36
¨¨

(2)小华调整好天平后，利用天平测了3次质量，具体步骤如下：
①用天平测量小空瓶的质量m1，并记录在数据表格中。
②__________________,并记录在数据表格中。
③用天平测量小瓶装满红葡萄酒的总质量m3，并记录在数据表格中。小华在记录数据过程中不小心将第三次的实验收据让葡萄酒给浸湿了，看不清楚。但是他此时还没有收拾试验台，第三次测量时平衡时的情景如图所示，则小瓶中的葡萄酒质量m3为_________g.
(3)根据小华测量的数据,密度是___kg/m3
(4)小李在看到小华的做法后想应该还有别的方法来测量葡萄酒的密度，他找到一些器材：弹簧测力计、一个正方体的金属块，烧杯，细线，刻度尺，竹筷，细铜丝，请你从其中自选器材测出葡萄酒的密度，写出必要的步骤，并写出密度的表达式（用测得的物理量表示）___________
26．下面是小强设计的“测食用油密度”的实验方案，并回答后面的问题：把天平放在水平桌面上，游码归零后，发现指针位置如图甲所示，此时应将平衡螺母向____（填“左”或“右”）调节，直到横梁水平平衡；在烧杯内倒入适量的食用油，用调节平衡的天平测出烧杯和食用油的总质量，然后将烧杯内的适量食用油倒入量筒内，再测出烧杯和剩余食用油的总质量m2，如图乙所示，读出量筒内食用油的体积V。

请你在方框内设计一个记录本次实验数据的表格，并将测量数据和计算结果填入表中。

参考答案

一、单选题（本大题共10小题，共30分）
1、B
【解析】
A图中的开关S1控制整个电路，故不符合题意；B图中两个电阻并联，两个开关各控制一个电阻，并且符合题目中所描述的所有内容，故符合题意；C图中的开关S1控制整个电路，故不符合题意；D图中的开关S1控制整个电路，故不符合题意；故应选B．
2、B
【解析】
A、一切物体在任何时候都有惯性，笔在手上转动时同样具有惯性，故A错误；
B、笔静止在手指上时，处于平衡状态，所以笔受到平衡力作用，故B正确；
C、停止拨动后，笔还会继续转动，是因为笔具有惯性，笔与手指间仍然有摩擦力，故C错误；
D、在手指上不停地拨动笔，笔受到了力的作用，笔的运动状态发生了变化，这说明力是改变物体运动状态的原因，故D错误。
3、D
【解析】
A. 初春，冰雪消融汇成了溪流是熔化现象，故A错误；B. 盛夏，从冰箱里取出的棒冰周围出现“白气”，是液化现象，故B错误；C. 金秋，清晨的雾气在太阳的照射下渐渐散去，是汽化现象，故C错误；D. 寒冬，美丽壮观的冰雕作品逐渐变小，是冰直接升华成了水蒸气，故D正确．故选D.
4、D
【解析】
（1）漏电保护器原理就是检测火线和零线的电流，一般情况下火线电流应该与零线电流差不多，因为大致两个接入点可以看成串联关系。漏电保护器就是利用这个特性，当火线电流比零线电流大太多的话就说明电路的某个地方可能接地漏电，电流从大地跑了。当单相触电时实际上就是人体加载在了火线和地线之间，火线电流大，零线电流小，漏电保护器工作。而当双相触电时实际上就是在负载上并联了一个人体，实际的火线电流和零线电流的差值并没有什么变化，所以会起不到保护作用。
（2）空气开关与漏电保护器的原理不同，只有在电路过载，即短路通过电流过大时才起到保护作用。
【详解】
A、空气开关在电路短路和用电器的总功率过大时切断电路，故A说法错误；
B、由分析可知，漏电保护器是在火线与零线电流相差较大时才切断电路，故B说法错误；
CD、站在地上的人接触火线发生触电时，电流通过人体流入大地，此时火线与零线电流相差较大，应该是漏电保护器自动切断电路，而不是空气开关自动切断电路，故C错误，D正确。
故选：D。
本题考查漏电保护器和空气开关的作用，二者的原理不同，是我们应该重点掌握的。
5、C
【解析】
A．起跑时用力蹬地的同时，地对小华也有力的作用，这是利用了物体间力的作用是相互的，故A说法正确，不符合题意；
B．百米赛跑时，作为终点计时裁判，正确的方法是看到发令枪冒烟立即计时，如果听到枪声才开始计时，说明枪声已经传播100米到达终点时才开始计时，测得时间肯定偏小，故B说法正确，不符合题意；
C．起跑时用力蹬地的同时，地对小华也有力的作用，就是这个“地对小华的力”给小华提供了动力，使小华向前运动，故C说法错误，符合题意；
D．以跑道为参照物，小华相对于比赛场上的跑道的位置发生了改变，所以说小华相对于比赛场上的跑道是运动的，故D说法正确，不符合题意．
6、B
【解析】
A．在铁轨下面铺枕木，是在压力一定时，通过增大受力面积来减小压强，故A不合题意；
B．破窗锤的敲击端做成锥状，是在压力一定时，通过减小受力面积来增大压强；故B符合题意；
C．书包背带做得较宽，是在压力一定时，通过增大受力面积来减小压强，故C不合题意；
D．大型载重车装有很多车轮，是在压力一定时，通过增大受力面积来减小压强，故D不合题意．
7、D
【解析】
A、放大镜使太阳光会聚，凸透镜对光有会聚作用，属于光的折射现象；
B、雨后天空出现的彩虹，是光的色散现象，其实质是光的折射；
C、海市蜃楼，是光经过不均匀的大气层发生折射形成的；
D、日环食是由于光的直线传播，月亮转到了地球和太阳之间，月亮挡住了太阳照向地球的光，月球较小而不能全部遮掩太阳形成的．
综合以上分析，与其它三个的光学原理不同的是D选项．
8、C
【解析】
不计机械重和摩擦，设物体重G：
A．由图知n＝3，不计机械自重和摩擦，F1＝G；
B．根据杠杆的平衡条件：F2×（L+3L）＝G×L，所以F2＝G；
C．不计机械自重和摩擦，F3＝2G；
D．不计机械自重和摩擦，则F4s＝Gh，所以F4＝G＝G＝G。
9、C
【解析】
A．根据P=UI可得，灯泡正常工作的电流分别为：
，
；
由图知，闭合开关S，两灯泡串联，由于串联电路的电流处处相等，所以两灯泡不能都正常发光；故A错误；
B．由可得，两灯的电阻分别为：
，
；
由于串联电路的电流处处相等，两灯泡正常发光时的最大电流为：I=I1=0.5A，
由欧姆定律可得总电阻：
；
根据串联电路的总电阻等于各分电阻之和可得，
R连入电路的最小值：
,
故B错误；
C．滑片P从最右端向左移动，使某灯刚好正常发光，则正常发光的是电流较小的一个灯泡L1，所以另一盏灯的实际功率：
，
故C正确；
D．在保证电路安全的情况下，电路中的最大电流I=I1=0.5A，则整个电路的最大功率：
，
故D错误．
重点是欧姆定律和电功率的相关计算，要能读懂电路图，能熟练应用串联电路的电压和电流特点，都是电路的最基本规律，应熟练掌握．
10、C
【解析】
A、春天，红莲湖水面上的冰层消融是物质由固态变成液态的熔化过程，熔化吸热，故A错误；
B、夏天，冰棒周围冒“白气”是空气中的水蒸气遇冷凝结成的小水滴，属于液化现象，液化放热，故B错误；
C、秋天，荷塘中荷叶上露珠的形成是空气中的水蒸气遇冷凝结成的小水滴，属于液化现象，液化放热，故C正确；
D、寒冷冬夜，房间窗户玻璃的内表面出现冰花是气态的水蒸气直接变成固态的冰，是凝华现象，凝华放热，故D错误．

二、多选题（本大题共3小题，共12分）
11、AD
【解析】
根据题意可知，质量相同的甲、乙两种物质从固态开始加热，它们在相同时间内吸收的热量相等；
A、由图象可知，甲物质的温度到达50℃后不再升高，则甲为晶体；在3～6min内，甲处于熔化过程中，为固液共存态，故A正确；
B、晶体有固定的熔化温度，而非晶体没有，由A项分析可知甲为晶体；虽然乙物质的温度逐渐升高，但乙可能是还未达到熔化温度，不能确定其一定是非晶体，故B错误；
C、在4～6min内，甲吸收热量，内能增加，故C错误；
D、烧杯内物质在相同时间内吸收的热量相同，由图象可知，在0～3min内甲升高的温度为△t甲＝30℃，乙升高的温度为△t乙＝20℃，所以△t甲＞△t乙；根据Q吸＝cm△t可知，当吸收的热量和质量都相同时，△t越大、比热容c就越小，所以甲固态时的比热容比乙小，故D正确。
12、ABD
【解析】
A．当他继续向凸透镜内注水，使水凸透镜的焦距变小，透镜的聚光能力变强，光线会比注水前要提前交汇，所以像会向透镜方向移动，根据凸透镜成实像时，物远像小像变小，可知，要在光屏上成清晰的像，光屏将靠近透镜向左移动，而且像变小．故A正确；
B．照相机是利用凸透镜成倒立、缩小实像的原理制成的，故B正确；
C．据光路的可逆性可知，若将蜡烛和光屏的位置对调，也能在光屏上得到一个倒立的实像，且此时的物距小于像距，所以成一个倒立、放大的实像，故C错误
D．若遮住凸透镜的上半部分，则烛焰在光屏上的成像情况是完整的像．因为遮住凸透镜的下半部分，只减小凸透镜的透光面积，并没有改变凸透镜表面结构，其成像功能不变，只是所成的像会变暗而已，故D正确；
13、AC
【解析】
由于斜面是光滑的，没有摩擦力，所以在拉物体的时候没有额外功，所以有用功等于总功，即W有=W总．
两个斜面的高度相同，物体的质量相同，根据W有=mgh，得有用功相同，则总功相同，即W甲=W乙．
【详解】
A． 设W甲=W，则W乙=W，根据W总=Fs，得：F甲==，F乙==，故F甲:F乙=5:4，故A正确；
B．由W甲=W乙得：W甲∶W乙=1∶1，故B错；
C．由公式P= Fv，由于沿丙斜面拉物体的速度大小相等，所以P甲:P乙=F甲:F乙=5∶4，故C正确；
D．由于W有=W总，根据机械效率定义式：η= ，得：η甲∶η乙=1∶1，故D错；

三、填空题（本大题共5小题，共10分）
14、水的比热容大
【解析】
当加热时间相同时，即吸收的热量相同，分别测出水和沙子的温度，发现沙子的温度明显高于水的温度，这是因为水的比热容大导致的．
15、1000 80%
【解析】
由图可知，滑轮组承担重物的绳子的股数n=2，将水泥匀速提高2m，则绳子自由端移动的距离s=2h=4m，拉力做的功是

（2）该滑轮组的机械效率为
16、9 18 向东
【解析】
由图像可知，甲车经过9s运动的路程为6m；乙车运动9s所通过的路程s=v乙t=2m/s×9s=18m；甲车的速度v甲=≈0.67m/s，v甲＜v乙，所以以乙车为参照物，甲车向东运动．
17、< = > <
【解析】
a在甲中漂浮，即a密度小于水的密度；b在乙中下沉，即说明b密度大于水的密度，所以b的密度大于a的密度，即ρ1<ρ1；
甲、乙两个完全相同的烧杯装满了水，a、b两个小球分别放入水中后，水的深度h仍然相同，根据p=ρgh可知，水对烧杯底部的压强相等，即：p1=p1；
两球质量相等，重力相等，静止时a漂浮，b沉底，所以F1等于a球的重力，F1小于b球的重力，所以F1>F1；
烧杯对水平面的压力等于烧杯、水、小球的总重．两个相同烧杯重相同；两小球重相同；两个相同的烧杯装满了水，放入小球后a的浮力大于b的浮力，所以a排出的水重，所以，a烧杯对水平面的压力小．受力面积相同，压力小的压强小，所以p′1<p′1．
18、S 伸长
【解析】
由图可知，电源右端是正极，左端是负极，开关闭合，根据安培定则判断通电螺线管的上端为N极，下端为S极；滑动变阻器滑片从左往右滑动的过程中，电阻减小，电路中的电流变大，电磁铁磁性增强，条形磁铁的吸引力增大，所以弹簧长度会增大。

四、计算题（本大题共3小题，共29分）
19、10Ω 6.4W
【解析】
试题分析：（1）S1S2都闭合时，L与R2并联，灯泡正常发光，则U实=U额=12V，
且U总="12V" ，I实=I额=P额/U额=6W/12V=0.5A，R2的电流I2=I总-I实=1.7A-0.5A=1.2A，滑动变阻器的滑片P移到最右端时有最大阻值，所以，R2的最大值是I2max=U总/I2=10Ω
（2）S1S2都断开时，R1与R2串联，I=U/（R1+R2）=12V/(5Ω+10Ω)=0.8A，滑动变阻器的滑片P在最右端，有最大阻值，滑动变阻器消耗的电功率P=I2R=6.4W
考点：欧姆定律及其应用，电功率的计算
20、（1）1×104kg（2）3×106J（3）1×104W
【解析】
(1)由ρ=得,体积为10m3的水的质量：
m=ρV=1.0×103kg/m3×10m3=1×104kg；
(2)水的重力：
G=mg=1×104kg×10N/kg=1×105N，
此过程水泵做的功：
W=Gh=1×105N×30m=3×106J；
(3)工作时间t=5min=300s，
此过程水泵的功率：
P= ==1104W；
21、（1）20Ω；（2）6V；（3）0.225W， 13.5J。
【解析】
（1）由图2知道，当U1＝2V时，I1＝0.1A，
所以，由欧姆定律知道：R1＝=＝20Ω；
（2）由电路图知道，当S1、S2、S3均闭合时，R1、R2并联，
由电阻并联的特点知道：R并＝ =＝12Ω，
由欧姆定律知道：U＝IR并＝0.5A×12Ω＝6V；
（3）当S1闭合，S2、S3断开时，由欧姆定律知道：U2＝I′R2＝0.15A×30Ω＝4.5V；
因为串联电路两端的电压等于各分电阻两端电压之和，
所以，R3两端的电压是：U3＝U﹣U2＝6V﹣4.5V＝1.5V，
R3消耗的功率是：P3＝U3I′＝1.5V×0.15A＝0.225W。
R3产生的热量是：Q＝W3＝P3t＝0.225W×60s＝13.5J；

五、作图题（本大题共2小题，共4分）
22、
【解析】
因为人随自动扶梯一同匀速上升，所以小华受到竖直向下的重力和竖直向上的支持力，并且二力是一对平衡力，故所受力的示意图如图：

点睛：本题考查的是物体受力情况分析和力的示意图，作图时，注意二力大小相等，线段长度相等．
23、
【解析】
在阻力、阻力臂一定的情况下，要使动力最小，动力臂需要最长，阻力的方向已标出，所以动力的方向应该向上，过A点作OA的垂线就得到在A点施加的最小动力F1，如下图所示：

六、实验探究题（本大题共3小题，共15分）
24、 左 调节滑动变阻器的金属滑片 1.9V 0.24A 灯丝的电阻随电压（或电流）的增大而增大
【解析】
（1）伏安法测小灯泡电阻的实验中，电压表应与灯泡并联，小灯泡额定电压为2.5V，所以电压表应使用0-3V量程；变阻器滑片向右移动时电流表示数变大，向右移动时阻值减小，因此应接右下接线柱，即如图所示：

（2）为保护电路，由图可知，闭合开关前，滑动变阻器的滑片应置于最大值左端；
（3）闭合开关后，小明发现电流表和电压表均有示数，说明电路是通路，灯泡不亮应该是电流太小，灯泡的实际功率太小，他下一步的操作是调节滑动变阻器的金属滑片，减小滑动变阻器连入电路中的阻值，并同时观察小灯泡的亮度和电表的示数．
（4）由图乙知电压表选用小量程，分度值为0.1V，示数为1.9V，由图丙知电流表选用小量程，分度值为0.02A，示数为0.24A;
（5）灯丝电阻受温度影响而变化，灯丝温度随电压（或电流）而升高，所以灯丝电阻不是定值．由表中数据可以看出，灯丝的电阻随电压（或电流）的增大而增大．
25、右平衡螺母在小瓶中倒满水，测出总质量为m221.60.9见解析；
【解析】
（1）天平的指针指到了分度盘的左侧，根据左偏右调的原则，应将向右调节平衡螺母，使指针指在分度盘中央；
（2）②第一步测量小空瓶的质量m1，第三步测量的是小空瓶和红葡萄酒的质量m3，由此可知第二步应该测量的是m2，仿照第三步，第二步应该是：在小瓶中倒满水，测出总质量为m2；③游码标尺上，一大格为1g，等分成5个小格，所以分度值为0.2g，故 m320g+10g+
3.6g-12g=21.6g；
（3）已知空瓶的质量m1和装满水后的总质量m2，水的质量为m水=m2-m1=36g-12g=24g；已知水的密度为水=1g/所以空瓶的容积为V==24，已知空瓶的质量m1和装满红葡萄酒后的总质量m3，红葡萄酒的质量为m酒=m3-m1=21.6g-12g=9.6g；所以红葡萄酒的密度为ρ酒===0.9g/；
（4）①用刻度尺测出正方体金属块的边长l，则金属块的体积为；②用弹簧测力计测出金属块的重力G；③将金属块浸没在葡萄酒中，测得示数为；金属块受到的浮力：G，红葡萄酒的密度为：
26、右
烧杯和食用油的总质量
烧杯和剩余油的总质量
倒出油的质量
倒出油的体积
油的密度

1．1
2．3
3．8
20

【解析】
（1）把天平放在水平桌面上，游码归零后，发现指针位置指向分度盘中线左侧，此时应将平衡螺母向右调节，直到横梁水平平衡；
（2）由实验步骤可知，实验中需要测量的量有：烧杯和食用油的总质量m1=1.1g，烧杯和剩余油的总质量m2=2.3g，倒出油的质量m油=m1-m2=1.1g-2.3g=3.8g，量筒内食用油的体积V=20cm3，根据质量和体积可以求出油的密度。
故实验的表格为：
烧杯和食用油的总质量
烧杯和剩余油的总质量
倒出油的质量
倒出油的体积
油的密度

1．1
2．3
3．8
20
