2026届河北省邢台市英华集团初中部市级名校初三下学期尖子生第二次联考物理试题试卷
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．

一、单选题（本大题共10小题，共30分）
1．如图所示，用铅笔芯做成一个滑动变阻器，移动左端的铜环可以改变铅笔芯接入电路的长度．开关闭合后，铜环从A端向B端滑动，电压表示数和小灯泡亮度的变化情况是（）

A．电压表示数变小，灯变亮          B．电压表示数变大，灯变暗
C．电压表示数变小，灯变暗      D．电压表示数变大，灯变亮
2．不漏气的橡皮氢气球由地面上升过程中，有关的说法正确的是
A．球内气体质量不变，密度不变
B．球内气体质量不变，密度减小
C．气球一直受到平衡力的作用
D．气球的动能转化为重力势能
3．如图所示，放在水平桌面上质量为M的木块用细线通过定滑轮与沙桶相连，当小桶与沙的总质量为m时，木块恰好做匀速直线运动（忽略细线与滑轮之间的摩擦），在桌面上移动的距离为s，以下说法正确的是

A．木块的重力与它对桌面的压力是一对平衡力
B．木块受到的滑动摩擦力大小为mg
C．继续向小桶中加入沙子，物块受到的滑动摩擦力增大

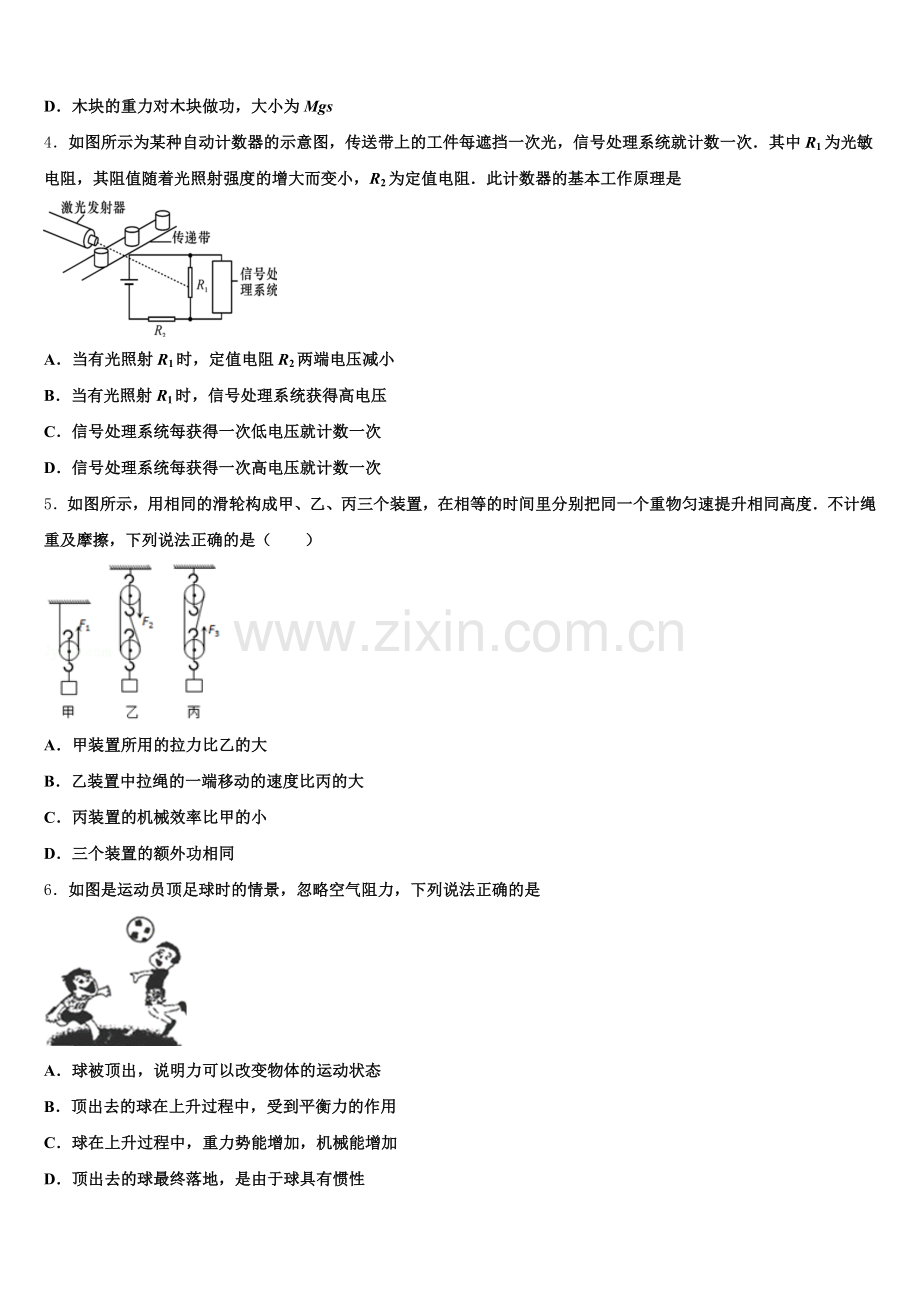

D．木块的重力对木块做功，大小为Mgs
4．如图所示为某种自动计数器的示意图，传送带上的工件每遮挡一次光，信号处理系统就计数一次．其中R1为光敏电阻，其阻值随着光照射强度的增大而变小，R2为定值电阻．此计数器的基本工作原理是

A．当有光照射R1时，定值电阻R2两端电压减小
B．当有光照射R1时，信号处理系统获得高电压
C．信号处理系统每获得一次低电压就计数一次
D．信号处理系统每获得一次高电压就计数一次
5．如图所示，用相同的滑轮构成甲、乙、丙三个装置，在相等的时间里分别把同一个重物匀速提升相同高度．不计绳重及摩擦，下列说法正确的是（　　）

A．甲装置所用的拉力比乙的大
B．乙装置中拉绳的一端移动的速度比丙的大
C．丙装置的机械效率比甲的小
D．三个装置的额外功相同
6．如图是运动员顶足球时的情景，忽略空气阻力，下列说法正确的是

A．球被顶出，说明力可以改变物体的运动状态
B．顶出去的球在上升过程中，受到平衡力的作用
C．球在上升过程中，重力势能增加，机械能增加
D．顶出去的球最终落地，是由于球具有惯性
7．下列说法正确的是（ ）
A．丝绸摩擦过的玻璃棒靠近带正电的物体时会相互排斥
B．摩擦起电的实质是正电荷发生了转移
C．金属导体中自由电子定向移动的方向就是电流的方向
D．家庭中使用的电热水器的发热体用的是超导材料
8．我市某中学初中物理组的创意寒假作业受到了学生们和家长们的点赞和关注，小明同学在寒假制作了一个物理科技小制作（如下图），它是一个看不见内部情况的小盒，盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮．请根据上述实验现象分析，符合要求的电路图是

A． B．
C． D．
9．电磁炮是一种先进的动能杀伤武器，它是利用磁场对通电导体作用的原理，对金属炮弹进行加速，具有速度快、命中率高等特点．下图中与此工作原理相同的是
A．
B．
C．
D．
10．如图所示，A1、A2是完全相同的两个电流表，都有3 A和0.6 A两个量程，闭合开关后，发现两个电流表指针偏转的角度相同，则

A．R1:R2=4:1 B．R1:R2=1:4 C．R1:R2=1:5 D．R1:R2=5:1
二、多选题（本大题共3小题，共12分）
11．如图所示的四个装置中属于连通器的是
A．地漏 B．微小压强计 C．活塞式抽水机 D．下水道存水管
12．下列有关奥运会中的一些运动项目说法正确的是：

A．甲图中：被击打后的排球因受到向上的惯性作用而继续运动
B．乙图中：用来划皮划艇的桨属于费力杠杆
C．丙图中：跳水运动员从入水到全部浸没的过程中，运动员受到的浮力增大
D．丁图中：在草坪上滚动的足球慢慢停下来，是因为足球没有受到力的作用
13．如图所示用铅笔可以做很多物理小实验.下列说法正确的是

A．如图甲所示，手指压铅笔尖，人手感到疼，因为力的作用是相互的
B．如图乙所示，用一根橡皮筋水平匀速拉动放在桌面上的一本书，然后在书下垫几支圆铅笔，再匀速拉动，第二次皮筋伸长量比第一次大
C．如图丙所示，用两手指水平压住铅笔的两端，铅笔静止时，两手指对铅笔的压力相等
D．如图丙所示，用力压时，两个手指的感觉不同，说明压力的作用效果跟受力面积有关
三、填空题（本大题共5小题，共10分）
14．体积为1m1的冰块全部熔化成水后，水的质量是_____kg，水的体积是_____m1．（冰的密度为0.9×101kg/m1）
15．小眀同学撰写科幻小说，想象有种玻璃，光在这种玻璃中运动速度较慢，通过半厘米需要10年，小明同学他这样幻想的依据是_____。如果真实现了，那么想象一下我们的生活将会怎样？提出一个设想：_____。
16．2015年3月9日，全球最大太阳能飞机“阳光动力2号”，在阿联酋首都阿布扎比发射，开始5个月的环球飞行．机翼安有1.7万块太阳能电池板，翼展72米，重量仅相当于一辆汽车．太阳能电池板是将太阳能转化为 能，在空中飞行时是根据 原理获得升力的．飞行员通过 和地面指挥中心相联系．
17．如果某一电动自行车电动机的额定功率为240W．正常工作时供电电流为5A，则电动机的额定工作电压为______V．若电动自行车以18km/h的速度匀速行驶了10min，则其通过的路程为______m。
18．某兴趣小组设计了如图甲所示的电路进行实验探究，电源为电压可调的学生电源，小灯泡L标有“6V 1.2W”字样，R为20Ω的定值电阻．小组根据记录的电流表和电压表的示数变化，描绘出如图乙所示的I﹣U关系图．当电压表的示数为2V时，通过小灯泡L的电流为___A，调节电源电压，当电路消耗的总功率为1.35W时，小灯泡的实际功率为____W．

四、计算题（本大题共3小题，共29分）
19．如图所示，A是重为6N、底面积为4×10-3m2的均匀正方体，B是装有1.6kg水、底面积为2×10-3m2的薄壁圆柱形容器（不计容器质量），A、B置于水平地面上。g取10N/kg，ρ水=1.0×103kg/m3。

（1）求A对地面的压强。
（2）求容器B中水的深度。
（3）现将一质量为1.2kg的实心物体C分别放在A的上面和B容器的水中（水不溢出），若A 对地面压强的变化量与B中水对容器底压强的变化量相等，请判断物体C在水中的状态并说明理由（提示：漂浮、悬浮、沉底）。
20．扫地机器人是智能家用电器的一种，正逐渐进入我们的生活，如图所示，是一款集自动清扫技术和人工智能设计于一体的地面清扫机器人，已知其质量为3kg，它与地面的有效接触面积为0.01m1．若该机器人工作时功率为75W，在10s内沿直线匀速清扫的距离为5m．

（1）该机器人静止在水平地面上时，对地面的压强是多大？
（1）该机器人在10s内所做的功是多少？
（3）该机器人在沿直线匀速清扫过程中受到的阻力为多少？
21．如图甲是一种恒温调奶器，可以自动调试好加水的奶粉，然后加热到最适合宝宝饮用的温度40℃，还可以自动保温，特别适合夜间使用．图乙是机器的参数表及电路简图（R1、R2为电热丝，S为双触点自动开关）．求：

（1）调奶器处于保温状态时的工作电流（结果保留两位小数）？
（2）电阻R2的阻值？
（3）若把200g调好的奶粉从20℃加热到40℃所用时间为32s，则调好的奶粉的比热容是多少（不计热损失）？
五、作图题（本大题共2小题，共4分）
22．画出图中入射光线AO的反射光线，并标出反射角大小．

23．如图所示，O1O2为透镜的主轴，S为点光源，S′是S的像．通过作图确定透镜光心位置O和焦点位置F，画出透镜并完成光路．

六、实验探究题（本大题共3小题，共15分）
24．小明在“测量某物块密度”的实验中，进行如下的实验步骤：

A．如图甲所示，在量筒中倒入适量的水，记下水的体积；将小物块用细线系好后，慢慢地浸没在水中，记下小物块和水的总体积。
B．把天平放在水平桌面上，正确调节横梁上的平衡螺母，使横梁平衡。
C．如图乙所示，将小物块放在左盘中，在右盘中增减砝码和移动游码，直至横梁恢复平衡。
按照上述A、B、C顺序进行实验，测出小物块的体积为_____cm3，测出小物块的质量m为_____g，小物块的密度为_____kg/m3，测量值与真实值相比_____（选填“相等”、“偏大”或“偏小”）。为了减小实验误差，实验步骤A、B、C最佳的实验操作顺序是_____（填写字母）。
25．小宁在“测量小灯泡的额定功率”实验中，所用小灯泡上标有“3.8”字样，电源电压恒为6V。
小宁按图甲正确连接电路，闭合开关后，调节变阻器的滑片，让小灯泡正常发光，此时电流表的示数如图乙所示是______A，则小灯泡的额定功率为______W。完成上述实验后，小宁向老师要了一个已知阻值为R0的定值电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如丙图所示的电路，也能测出小灯泡的额定功率。实验步骤是：
①闭合开关S1，将S2拨到触点______，移动滑片使电压表的示数为U1=______
②再将开关S2拨到另一个触点，保持滑片的位置不动，读出电压表的示数U2
③小灯泡额定功率的表达式为P额=______（用已知量R0和测量量U1、U2表示）小宁又添加了一只小灯泡探究“串、并联电路中电流规律”。两灯串联时，发现一只灯泡亮而另一只不亮：再将两灯泡并联时，发现两只灯泡又都亮了，小宁感到很奇怪，请你帮他分析“串联时，一只灯泡不亮”的原因是：______。
26．在“探究平面镜成像规律”实验时，需用_______来替代平面镜；在探究“液体内部压强规律”的实验中，所用实验器材有不同种类的液体、烧杯和______；在“探究物质质量和体积关系”的实验中，采用_______法处理实验的测量数据；用伏安法测电阻，其实验原理是_______．
参考答案

一、单选题（本大题共10小题，共30分）
1、A
【解析】
铜环从A端向B端滑动，会使铅笔芯连入电路中的电阻减少，电路中的电流增大，从而会造成灯泡的亮度变亮；电压表与滑动变阻器并联，电压表是测量滑动变阻器两端的电压，在灯泡的电阻不变（忽略温度对电阻的影响）时，电流与两端电压成正比，灯泡中的电流变大了，其实灯泡两端的电压也增大了，灯泡与滑动变阻器串联，灯泡两端电压与滑动变阻器两端电压之和等于电源电压；电源电压不变，灯泡两端电压增大了，滑动变阻器两端电压减小，所以电压表的示数减小了．
2、B
【解析】
AB、气球升空过程中，只是位置的改变，球内气体的质量不变；大气压随高度的升高而减小，气球升空过程中，气球外的气压减小，为保证内外压强相等，所以球的体积增大来减小球内压强，气体的质量不变，体积越大，所以密度越小，故A错、B正确；
C、气球上升时气球受到的浮力大于重力，故C错；
D、因为气球受到的浮力大于重力，所以气球上升，气球的高度越来越大，重力势能越来越大，气球的动能没有转化为重力势能，故D错。
3、B
【解析】
A．物块的重力与它对桌面的压力没有作用在同一个物体上，不是一对平衡力，故A错误；
 B．沙桶与沙的总重力为G=mg，使用定滑轮不能改变力的大小(忽略细线与滑轮之间的摩擦)，则物块受到的拉力大小为mg；因为物块做匀速直线运动，拉力和滑动摩擦力是一对平衡力，所以滑动摩擦力的大小为mg，故B正确；
C．继续向沙桶中加入沙子，由于压力大小和接触面的粗糙程度都不变，所以物块受到的滑动摩擦力不变，故C错误；
D．木块沿水平方向运动，并没有在竖直方向上移动距离，所以木块的重力没有做过，故D错误．
4、D
【解析】
由电路图可知，电阻与串联，信号处理系统与并联，因为光敏电阻阻值随着光照射强度的增大而变小，所以光照射时，阻值减小，由欧姆定律可知，电路中电流增大，定值电阻两端的电压增大，由于总电压不变，所以信号处理系统获得低电压，光被物体遮挡时，信号处理系统获得高电压，所以信号处理系统每获得一次高电压就计数一次，故D正确．
5、D
【解析】
（1）由滑轮组的结构知道承担物重的绳子有效段数n，根据分析拉力大小；
（2）物体上升高度为h，则绳子自由端移动的距离s＝nh；绳子自由端的速度与物体升高速度的关系是：v自＝nv物；
（3）因不计摩擦和绳重，故额外功的唯一来源为克服动滑轮重力所做的功，根据W＝G动h，分析三个装置的额外功大小；根据已知条件，由分析三个装置的机械效率大小．
【详解】
(1)甲和乙装置都有两段绳子承担总重，且物重和动滑轮重都相同，不考虑绳重和摩擦，由F可知：F甲＝F乙，即甲装置所用的拉力与乙一样大，故A错误；
(2)在相等的时间里分别把同一个重物匀速提升相同高度,根据v＝,三个重物上升的速度v物相同，乙有两段绳子承担总重,则绳端移动速度v乙＝2v物；丙有三段绳子承担总重,则绳端移动速度v丙＝3v物；所以，乙装置中拉绳的一端移动的速度比丙的小，故B错误；
(3)因不计摩擦和绳重,故额外功的来源为克服动滑轮重力所做的功,用相同的滑轮且将重物提升的高度相同(动滑升高的高度与物体升高的高度相同)，根据W额外＝G动h，三个装置的额外功相同，故D正确；因为η×100%所以三个装置的机械效率相同，故C错误．
（1）由滑轮组的结构知道承担物重的绳子有效段数n，根据F分析拉力大小；
（2）绳子自由端移动的距离s＝nh；绳子自由端的速度与物体升高速度的关系是：v自＝nv物；（3）因不计摩擦和绳重，故额外功的唯一来源为克服动滑轮重力的做的功，根据W＝G动h，分析三个装置的额外功大小；根据已知条件，由η×100%分析三个装置的机械效率大小．
6、A
【解析】
A. 球被顶出，球的运动速度和方向都发生了变化，说明力可以改变物体的运动状态；该选项说法正确；
B. 顶出去的球在上升时，不是在做匀速直线运动，因此受到的力不是平衡力，该选项说法不正确；
C. 球在上升过程中，质量不变，速度减小，因此动能减小，但是球的高度增大，因此重力势能增大，在此过程中动能转化为重力势能，忽略空气阻力，机械能保持不变，该选项说法不正确；
D. 顶出去的球最终会落向地面，是因为受到重力的作用，该选项说法不正确。
7、A
【解析】
用丝绸摩擦过的玻璃棒所带的电荷为正电荷，用它靠近带正电的物体时，同种电荷会相互排斥，故A正确；摩擦起电的实质是使电子从一个物体转移到另一个物体，故B错误；金属导体中自由电子带负电，电子定向移动的方向与电流的方向相反，故C错误；家庭中使用的电热水器的发热体是利用焦耳定律来工作的，发热体要有电阻，而超导体的电阻为0，故D错误；故应选A．
8、C
【解析】
根据题意知道，当拧下其中任一灯泡，另一灯仍能亮，则说明两灯互不影响，即两灯应是并联；又因为当闭合开关时两灯都亮，断开开关时两灯都熄灭，即开关同时控制两个灯泡，说明开关在干路上，综上所述，只有C正确，故选C．
9、D
【解析】
明确通电导体在磁场中受力的作用这一原理，主要应用于电动机．对选项中各电器的工作原理进行分析，最后做出判断．
【详解】
A、图中实验装置，无电源，研究电磁感应现象，故A错误；
B、图中实验为电流的磁效应，故B错误；
C、图中的实验时探究带电体的性质，故C错误；
D、图中实验装置，有电源，研究通电导体在磁场中受力，故D正确．
故选D．
10、A
【解析】
A1测量R1的电流，A2测量干路电流，并联电路干路电流等于各支路电流之和，指针偏转角度相同，两个电流表使用的量程一定不同．A2是使用0﹣3A的量程，A1是使用的0﹣0.6A的量程．A2的示数是A1示数的5倍，所以I=5I1，
根据并联电路干路电流等于各支路电流之和得：I2=4I1，
根据R=得：
∴R1：R2=：=I2：I1=4I1：I1=4：1．
故选A．

二、多选题（本大题共3小题，共12分）
11、AD
【解析】
根据题中“四个装置中属于连通器的是”可知，本题考查连通器的认识，根据连通器的定义逐项分析判断。
【详解】
AD．地漏和下水道存水管都是“上端开口、底部连通”的容器，都是连通器，故AD符合题意。
B．U形管本身是一个连通器，但与压强计的探头连接后，一端被封闭，不符合“上端开口，底部连通”这一特点，因此不是连通器，故B不符合题意。
C．活塞式抽水机是利用大气压来工作的，不具备连通器的特点，不是连通器，故C不符合题意。
故答案为AD。
12、BC
【解析】
被击打后的排球离开手后继续运动，是由于惯性的缘故，但惯性不是力，不能说受到惯性作用，故A错误；
划皮划艇的桨在使用的过程中动力臂小于阻力臂，手移动的距离要小于桨移动的距离，所以此时的船桨是费力杠杆，故B正确；
当跳水运动员刚接触水面到全浸入水中的过程中，V排变大，水的密度不变，由F浮=ρ水V排g知道，运动员受浮力变大，故C正确；
在草坪上滚动的足球慢慢停下来，是因为足球受到摩擦力的作用，故D错误。
13、ACD
【解析】
A、如图甲所示，铅笔处于静止状态，手指压铅笔尖，人手感到疼，说明铅笔对手指也施加了一个作用力．即力的作用是相互的，A正确；
B、如图乙所示，用一根橡皮筋水平匀速拉动放在桌面上的一本书，然后在书下垫几支圆铅笔，再匀速拉动，因在压力相同时，用滚动代替滑动可以减小摩擦，所以第二次皮筋伸长量比第一次小；B错误；
C、如图丙所示，用两手指水平压住铅笔的两端，铅笔静止时，即铅笔受到平衡力作用，故两手指对铅笔的压力相等，C正确；
D、如图丙所示，用力压时，铅笔静止时，即铅笔受到平衡力作用，故两手指对铅笔的压力相等，而两个手指的感觉不同，说明压力的作用效果跟受力面积有关，D正确；
答案选ACD．

三、填空题（本大题共5小题，共10分）
14、900 0.9
【解析】
水的质量为m水m冰ρ冰V0.9×101kg/m1×1m1900kg，水的体积为V水 0.9m1.
点睛：（1）已知冰的体积和密度，利用公式mρV可以求出质量；（2）已知水的质量和密度，利用V可以得到水的体积．
15、在不同的介质中光的传播速度是不同的 发生雷雨时，先听到雷声，后看到闪电
【解析】
在不同的介质中光的传播速度是不同的。所以小明幻想有一种玻璃，光在这种玻璃中运动的速度极慢，通过半厘米厚需要10年，比蜗牛的速度还慢得多；如果光速非常小，甚至小于声速，那么发生雷雨时，我们将先听到雷声，后看到闪电。
16、电 流体流速大的位置压强小（流体压强与流速的关系） 电磁波
【解析】
试题分析：太阳能电池板利用太阳能得到了电能，故是将太阳能转化为成电能；由流体的压强随流动的速度增大而减小，使得飞机获得了上升的升力；由于电磁波能在真空中传播，所以飞行员是通过电磁波与地面联系的；
【考点定位】太阳能；电磁波
17、48 3000
【解析】
由P=UI可得，电动机的额定电压：；
电动车行驶速度为v=18km/h=5m/s，时间t=10min=600s，由可得，电动车行驶的路程：s=vt=5m/s×600s=3000m。
18、0.3 0.9
【解析】
从甲图知道，电阻和灯泡是并联电路，电流表测量干路电流，电压表测量各支路电压也就是电源电压，当电压表的示数为2V时，通过干路电流为0.4A,电阻R电流为I=2V/20Ω=0.1A,小灯泡L的电流为I =0.4A-0.1A=0.3A；当电路消耗的总功率为1.35W时，从乙图知道，电路中电压为3V，电流为0.45A，灯泡两端电压为3V，电流为I=0.45A-3V/20Ω=0.3A，灯泡的实际功率P=UI=3V×0.3A=0.9W．

四、计算题（本大题共3小题，共29分）
19、（1）1500Pa；（2）0.8m；（3）沉底
【解析】
（1）在水平面上压力等于重力，即F=G=6N，A对地面的压强：p==1500Pa；
（2）容器内水的体积：V水==1.6×10-3 m3，根据V=Sh知，容器B中水的深度：h==0.8m；
（3）实心物体C分别放在A的上面，A对地面压强的变化量：Δp==3000Pa；实心物体C放在B容器的水中升高的高度为Δh，假设C完全浸没，则B中水对容器底压强的变化量：ΔpB=ρ水gΔh=ρ水g=ρ水g，由题意知ΔpA=ΔpB，即ΔpB=ρ水g=3000Pa，代入数据解得：ρC=2×103 kg/m3。
因为ρC＞ρ水，所以物体C最终沉底。
答：（1）A对地面的压强为1.5×103Pa；
（2）容器B中水的深度为0.8m；
（3）物体C在水中沉底。
20、（1）3000Pa；（1）750J；（3）150N．
【解析】
（1）该机器人静止在水平地面上时，对地面的压力：
F＝G＝mg＝3kg×10N/kg＝30N，
对地面的压强：
（1）由可得，该机器人在10s内所做的功：
W＝Pt＝75W×10s＝750J；
（3）由W＝Fs可得，该机器人在沿直线匀速清扫过程中的牵引力：
因该机器人在沿直线匀速清扫过程中处于平衡状态，受到的阻力和牵引力是一对平衡力，
所以，在此过程中受到的阻力：f＝F＝150N．
答：（1）该机器人静止在水平地面上时，对地面的压强是3000Pa；
（1）该机器人在10s内所做的功是750J；
（3）该机器人在沿直线匀速清扫过程中受到的阻力为150N．
21、（1）0.07A；（2）100Ω；（3）4×103J/（kg•℃）
【解析】
试题分析：（1）由P=UI可得，调奶器处于保温状态时的工作电流：I==≈0.07A；（2）由题意可知，当S接“2”时，电路为R1的简单电路，调奶器处于保温状态；[当接“3”时，电路为R1、R2并联，奶器处于加热状态，因电路中的总功率等于各用电器功率之和，所以，R2的电功率：P2=P加热﹣P保温=500W﹣16W=484W，由P=可得，电阻R2的阻值：R2===100Ω；（3）由P=可得，调奶器消耗的电能：W=P加热t′=500W×32s=16000J，不计热损失，调好奶粉吸收的热量：Q吸=W=16000J，由Q吸=cm（t﹣t0）可得，调好奶粉的比热容：c===4×103J/（kg•℃）．
【考点定位】电功与热量的综合计算

五、作图题（本大题共2小题，共4分）
22、
【解析】
根据光的反射定律作图，首先过入射点画出垂直于镜面的法线，然后根据反射角等于入射角画出 反射光线；
入射光线与镜面的夹角为30°，所以入射角为60°，则反射角等于入射角也为30°，如图：

23、
【解析】
像物在两侧，故是凸透镜成实像的情况；连接物像的端点S、S′与主光轴交于O点，O点为凸透镜的光心，过O点垂直主光轴作出凸透镜；从S点平行于主光轴作一条入射光线折射后过S′，与主光轴的交点为焦点F，如下图所示：

六、实验探究题（本大题共3小题，共15分）
24、10 27 2.7×103 偏大 BCA
【解析】
由甲图可知，量筒中水的体积为30mL，小物块与水的总体积为40mL，故小物块的体积：V=40cm3-30cm3=10cm3；
天平平衡时，左盘物体的质量等于右盘砝码的质量和游码质量的和，即小物块的质量：m=20g+5g+2g=27g；
小物块的密度：ρ=＝2.7g/cm3=2.7×103kg/m3；
由于测量过程中，小物块上面会沾有一些水，故使得被测物块的质量比实际值偏大，根据密度公式ρ=可知，计算出的密度偏大；
为了减小实验误差，应先测量物块的质量，后测量它的体积，这样可避免物块上沾有水而测不准它的质量，因此最佳的实验操作顺序是：BCA。
25、 (1) 0.3 1.14 (2) 2 3.8V U1×（） (3) 不亮的灯泡电阻小，分压少，实际电功率太小
【解析】
（1）小宁按图甲正确连接电路，闭合开关后，调节变阻器的滑片，让小灯泡正常发光，此时电流表的示数如图乙所示，电流表选用小量程，分度值是0.02A，电流为0.3A，则小灯泡的额定功率为：P=UI=3.8V×0.3A=1.14W。
（2）实验步骤是：
①闭合开关S1，将S2拨到触点2，移动滑片使电压表的示数为U1=3.8V；
②再将开关S2拨到另一个触点1，保持滑片的位置不动，读出电压表的示数U2；
③在②中，电压表测灯与定值电阻的电压，因此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，可求出此时定值电阻的电压为：U0=U2-3.8V，由欧姆定律可求出灯的额定电流：，小灯泡额定功率的表达式为P额= U1×（）。
（3）灯的亮度取决于灯的实际功率，两灯串联时，根据P=I2R，不发光的灯因电阻较小，灯的实际功率较小，故灯不发光；将两灯泡并联时，根据并联电路各支路电压相等，故原来不发光的灯的电压等于电源电压（根据串联电路电压的规律，此时不发光的灯的实际电压大于串联时的实际电压），根据，不发光的功率变大，这个也发光了。
26、玻璃板 U型管压强计 图像 R=
【解析】
据课本可知，由于玻璃板是透光的，所以实验时选用玻璃板可以方便的确定像的位置，故实验中应该选用玻璃板来替代平面镜进行实验；在探究“液体内部压强规律”的实验中，所用实验器材有不同种类的液体、烧杯和U型管压强计；要想探究物质质量与体积的关系，依据测得的数据画出图像，能更直观的看出两者关系；根据欧姆定律I=可知，伏安法测电阻，其实验原理是R=。
