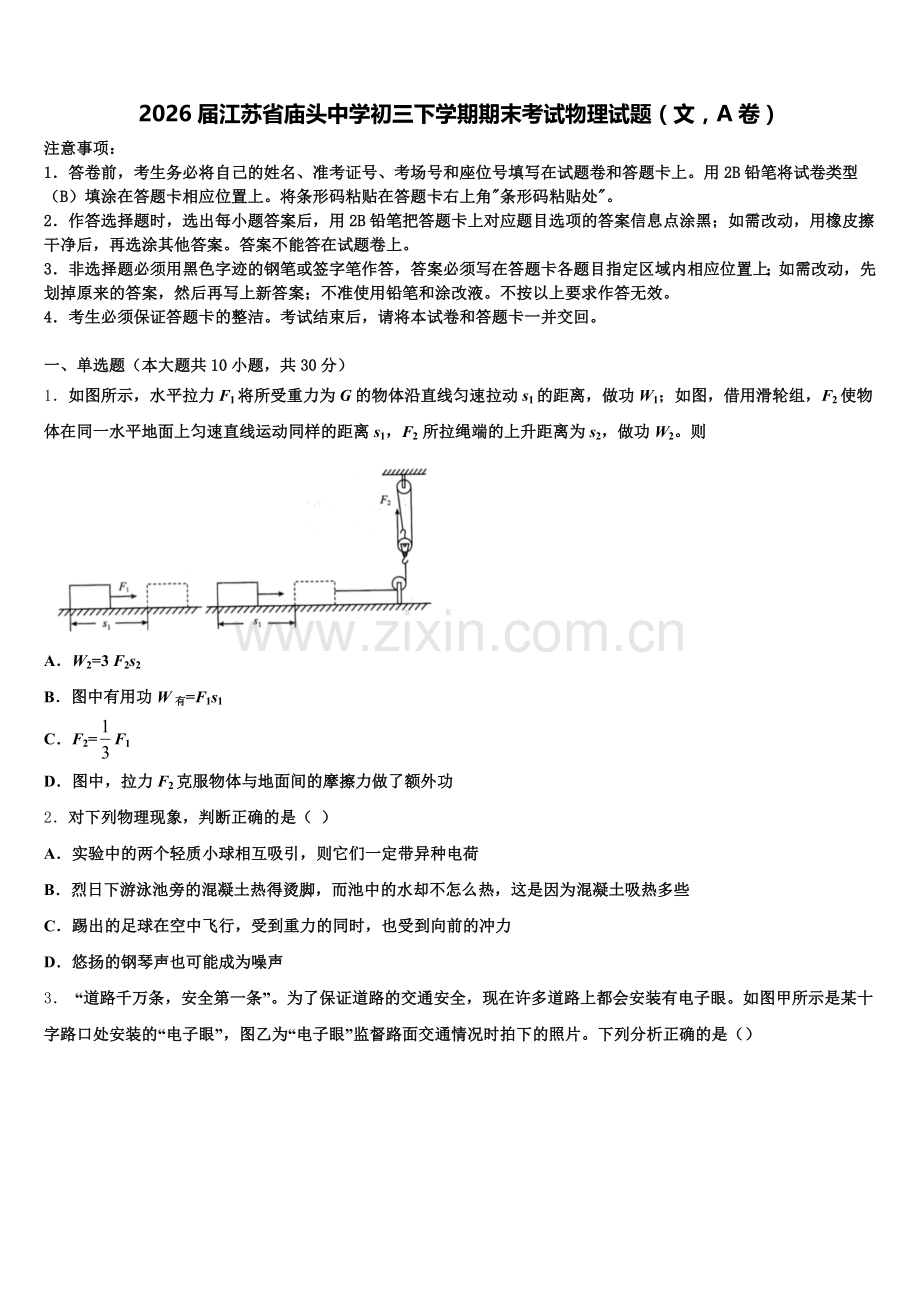

2026届江苏省庙头中学初三下学期期末考试物理试题（文A卷）含解析.doc

2026届江苏省庙头中学初三下学期期末考试物理试题（文，A卷）
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单选题（本大题共10小题，共30分）
1．如图所示，水平拉力F1将所受重力为G的物体沿直线匀速拉动s1的距离，做功W1；如图，借用滑轮组，F2使物体在同一水平地面上匀速直线运动同样的距离s1，F2 所拉绳端的上升距离为s2，做功W2。则

A．W2=3 F2s2
B．图中有用功W有=F1s1
C．F2=F1
D．图中，拉力F2克服物体与地面间的摩擦力做了额外功
2．对下列物理现象，判断正确的是（ ）
A．实验中的两个轻质小球相互吸引，则它们一定带异种电荷
B．烈日下游泳池旁的混凝土热得烫脚，而池中的水却不怎么热，这是因为混凝土吸热多些
C．踢出的足球在空中飞行，受到重力的同时，也受到向前的冲力
D．悠扬的钢琴声也可能成为噪声

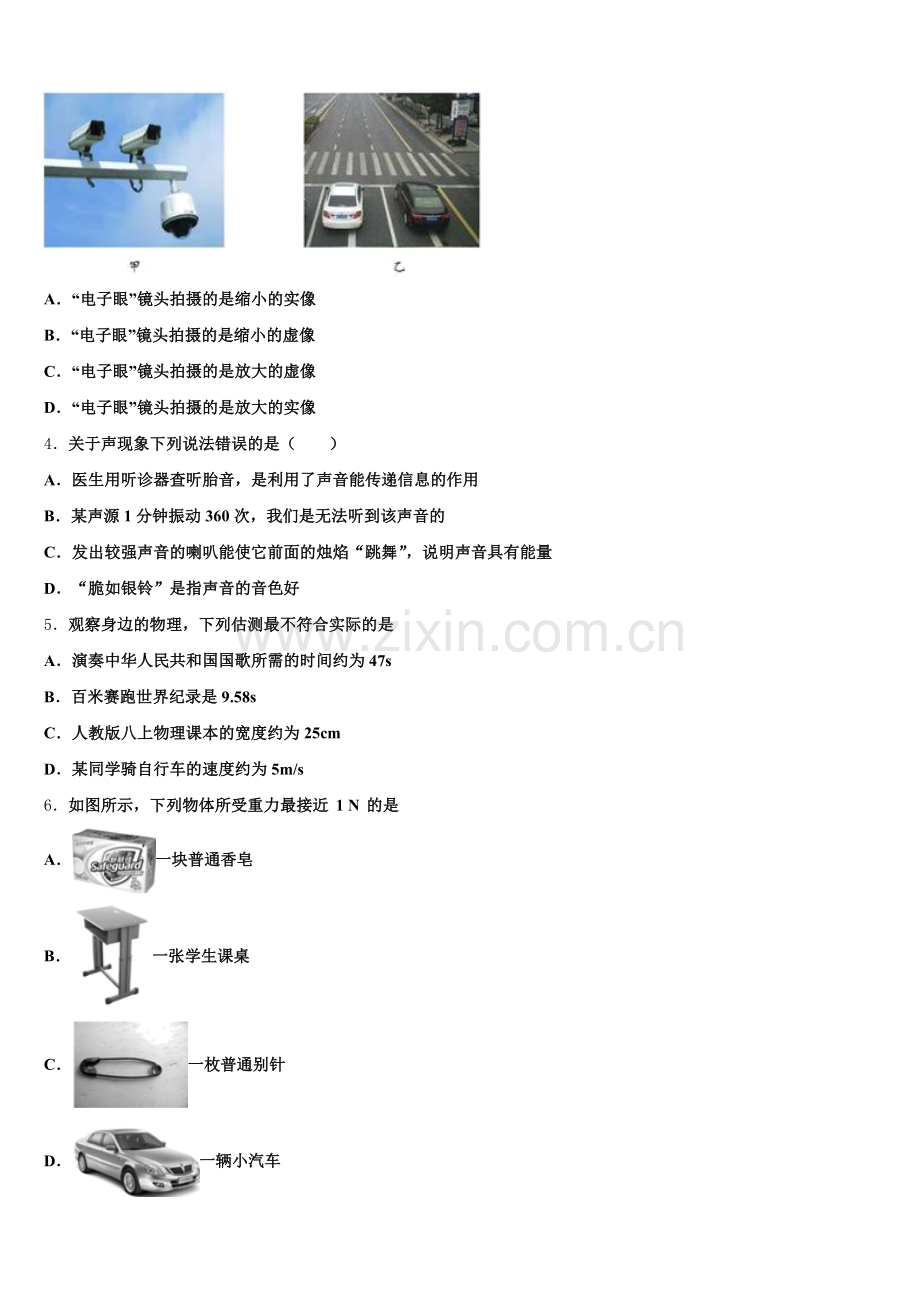

3． “道路千万条，安全第一条”。为了保证道路的交通安全，现在许多道路上都会安装有电子眼。如图甲所示是某十字路口处安装的“电子眼”，图乙为“电子眼”监督路面交通情况时拍下的照片。下列分析正确的是（）

A．“电子眼”镜头拍摄的是缩小的实像
B．“电子眼”镜头拍摄的是缩小的虚像
C．“电子眼”镜头拍摄的是放大的虚像
D．“电子眼”镜头拍摄的是放大的实像
4．关于声现象下列说法错误的是（　　）
A．医生用听诊器查听胎音，是利用了声音能传递信息的作用
B．某声源1分钟振动360次，我们是无法听到该声音的
C．发出较强声音的喇叭能使它前面的烛焰“跳舞”，说明声音具有能量
D．“脆如银铃”是指声音的音色好
5．观察身边的物理，下列估测最不符合实际的是
A．演奏中华人民共和国国歌所需的时间约为47s
B．百米赛跑世界纪录是9.58s
C．人教版八上物理课本的宽度约为25cm
D．某同学骑自行车的速度约为5m/s
6．如图所示，下列物体所受重力最接近 1 N 的是
A．一块普通香皂
B．一张学生课桌
C．一枚普通别针
D．一辆小汽车
7．下列说法中错误的是
A．汤姆孙发现了电子
B．卢瑟福在α粒子散射实验的基础上，提出了原子核式结构模型
C．组成物质的分子都在永不停息地做无规则运动
D．分子无规则运动的剧烈程度与温度有关，0℃时分子运动就停止了
8．今年2月底，某国产手机品牌发布了其首款折叠屏幕+5G手机，其使用柔性LED（有机发光二极管）可让手机折叠屏幕的关键技术，还搭配了双金属外壳的设计，同时为了满足散热以及控制机身厚度的要求，使用了升级版的石墨烯散热技术，关于这款手机所利用到的材料属性描述不正确的是

A．柔性LED的硬度较小
B．柔性LED的表面透光性好
C．金属外壳的导电性好
D．石墨烯的导热性好
9．下列物理知识不正确的是
A．“帕斯卡裂桶实验”说明水的压强随着水的深度的增大而增大
B．玩具不倒翁之所以不倒，是因为物体重心越低，就越稳定
C．桌面对书的支持力和书对桌面的压力是一对平衡力，大小总是相等的
D．浮力产生的原因是液体对浸入液体中的物体有竖直向上的压力差
10．如图所示，将悬挂的乒乓球轻轻接触正在发声的音叉，观察到乒乓球被音叉多次弹开；声音消失，乒乓球便会停止运动．此现象表明声音（ ）

A．是由物体振动产生的 B．可以通过固体传播
C．不能在真空中传播 D．是以波的形式传播的
二、多选题（本大题共3小题，共12分）
11．为了减弱噪声，下列措施可行的是（ ）
A．将噪声大的机器换成噪声小的机器
B．在马路两旁植树造林
C．在耳孔中塞入棉花
D．关闭所有声源
12．如图所示，工人用150N的拉力通过滑轮组吊起质量为20kg的箱子．若箱子被匀速竖直提升了2m，不计绳重和摩擦，取g＝10N/kg，则

A．箱子的重力势能增大
B．动滑轮的重力为100N
C．工人施加的拉力做的功为300J
D．滑轮组的机械效率为86.7%
13．关于图所示各种情景，下列说法中正确的是

A．甲图:科技馆体验展品“球吸现象”，两球向中间靠拢是因为中间压强大
B．乙图:三峡水利工程利用连通器的原理修筑了船闸
C．丙图:从北京带到高原地区的食物包装变鼓是因为海拔越高，大气压强越小
D．丁图:吸盘式挂钩是利用了大气压强的作用
三、填空题（本大题共5小题，共10分）
14．两个额定电压为220V的白炽灯L1和L2的电压U与电流I的关系曲线如图所示．由图可知，L2的额定电流为_____________A，额定功率为_____________W；如果将L1和L2串联后接在220V的电源上，则L2的实际功率为_____________W．

15．2019年将是国庆70周年，作为革命圣地，井冈山入选春晚分会场．观众的呐喊声是由于__________产生的；激昂的歌声响彻夜空是指声音的__________大；现场的观众能够听到歌声和呐喊声，是通过__________传入人耳的．
16．每年3月22日是“世界水日”，宗旨是唤起公众的节水意识，加强水资源保护．节约用水，保护水资源是每个人义不容辞的责任，而更多了解有关水的知识也是中学生应该具备的意识．已知通常情况下水的密度为1.0×103kg/m3，表示的物理意义是____________．
17．小明利用如图所示的电路进行实验，电源为两节新的干电池，①、②、③是三个电表（分别为电压表和电流表）．闭合开关S．灯L1与L2并联，电路中________是电压表．实验过程中，粗心的小明只记录了三个表的示数为3、0.2、0.5，请你根据小明的实验结果，推算：此时通过L1的电流为________A，L2的电阻为________Ω．

18．如图所示小明利用生活中梳洗用的两块小镜子（该平面镜的前表面为反射面）完成探究平面镜成像特点的实验．他将两块平面镜分开一定距离固定于不锈钢框架上．将铅笔A放在平面镜前，可以看见铅笔通过平面镜成上下两段不完整的______像（选填“虚”或“实”）．小明用与铅笔A完全一样的铅笔B找到了铅笔A像的位置．他具体的操作是：______．

四、计算题（本大题共3小题，共29分）
19．如图所示，吴忧同学在用滑轮组匀速提升重为物体的过程中，对绳子施加拉力的方向始终竖直向下，此时他对水平地面的压强为；该滑轮组的机械效率为，他双脚与水平地面的接触面积为，求：（不计绳重和摩擦）
他对绳子的拉力；动滑轮的重；该同学的重力．
20．随着生活条件的改善，小明家住上了新楼房，新楼使用的是天然气．小明想：将一壶水烧开究竟需要多少天然气呢？他通过实践收集如下数据：水壶里放入2000cm1、20℃的水，大火加热直至沸腾．又在物理书中查到天然气热值为8×107J/m1．[气压为1标准大气压；c水=4.2×101J/（kg•℃）]烧开这壶水，水需要吸收多少热量？如果小明家天然气炉具的效率是40%，烧开这壶水，需要燃烧多少m1的天然气？
21．把质量为500g的水加热到80°C，吸收了8.4×104J的热量，已知水的比热容为4.2×103J/（kg•℃），求：
（1）水温升高了多少
（2）原来水的温度是多少？
五、作图题（本大题共2小题，共4分）
22．图甲是一个“胀管器”，其手柄OBA在使用时是一个杠杆。图乙是其简化的示意图，图中O为支点，F2是使用“胀管器”时B点受到的阻力。请在图乙中画出：①阻力臂l2；②作用在A点的最小动力F1及其力臂l1.

23．请你画出图中乒乓球此时所受到的重力和绳子拉力的示意图.
（_____）

六、实验探究题（本大题共3小题，共15分）
24．中考复习时，爱米做“探究水沸腾时温度变化的特点”的实验，实验装置如图甲所示：

乙
（1）请看图甲实验过程中水的温度是_____℃．
（2）实验中爱米发现：水在沸腾的过程中，_____（选填“吸收”或“放出”）热量，温度保持不变．
（3）实验完毕，爱米撤去酒精灯后发现水继续沸腾了一段时间，原因是_____．
（4）爱米想继续探究水和食用油的吸热能力是否存在差异．她的实验设想是：选取_____相同、初温相同的水和食用油，放在相同的烧杯里，用相同的热源加热相同的时间（水和食用油均未沸腾）如图乙，通过比较_____来判断水和食用油的吸热能力．
25．小明同学在“探究浮力大小与哪些因素有关”的实验中：（已知ρ水＝1.0×101kg/m1）

（1）如图甲、乙，先用弹簧测力计吊着石块，弹簧测力计的示数为l.8N，然后让石块完全浸没在水中，弹簧测力计的示数变为1N．则石块受到水的浮力为_________N；
（2）如图丙，用弹簧测力计缓慢将石块拉出水面，随着石块露出水面的体积越来越大，观察到弹簧测力计的示数也越来越大，则石块受到水的浮力越来越____（选填“大”或“小”）．说明浮力的大小与_____有关；
（1）通过比较图乙和图______，可以探究浮力大小跟液体密度是否有关；
（4）他通过上述实验又计算出该小石块的密度为___________g/cm1．
（拓展）同组的小红同学，继续用如图所示的方法测出了物块B的密度，她的具体操作如下：将物块B放入漂浮于水面的小烧杯中，小烧杯杯底距水面高度h1=25cm； 将物块B取出后系在烧杯底静止后，小烧杯杯底距水面高度h2=15cm；剪断细绳后物块B沉入杯底，此时小烧杯杯底距水面高度h1=10cm，则物块B的密度为____________kg/m1．

26．在“探究电流、电压与电阻之间的关系”的实验中，远宏组和思诗组分别对其部分内容进行了探究：
远宏组领到干电池2节、开关1个、电流表和电压表1个，滑动变阻器（20Ω 1A）、定值定值（5Ω、10Ω、15Ω、20Ω、25Ω），导线若干，进行探究“电流与电压的关系”实验。
①根据电路设计如图甲，用笔划线代替导线完成图乙的电路。
②闭合开关后，发现电流表、电压表示数偏转较大，可能的原因是____________
③调节过程中，根据图丙所示，将下表中的数据补充完整。
U/V
1.0
1.5
2.0
2.5
2.8
L/A

0.30
0.40
0.50
0.56
根据表中数据可知，该组是用_______Ω电阻进行实验的。分析数据可以得到结论：当电阻一定时，导体中的电流与电压成正比。思诗组同学根据相同的电路图，增加了两节干电池，探究“电流与电阻关系”的实验：

①定值电阻由10Ω更换为5Ω，闭合开关后，电压表示数如图甲所示，接下来应该调节滑动变阻器的滑片P向_________移动（选填“左”或“右”），直到_________为止，并记录另一电表的数值。所有的数据都标记在图乙所示的坐标上。
②结合图乙所描的图像，分析可知，他所选择的滑动变阻器的规格是_________
A．20Ω 1A B．50Ω 0.5A C．70Ω 0.3A
参考答案

一、单选题（本大题共10小题，共30分）
1、B
【解析】
A．滑轮组的动滑轮绕3段绳，绳子自由端移动的距离s2=3s1，W2= F2s2=F2×3s1=3F2s1，故A错误；
B．图中有用功为直接用F1将物体沿直线匀速拉动s1的距离做的功，W有=F1s1，故B正确；
C．考虑到滑轮重和摩擦，F2＞F1，故C错误；
D．图中拉力F2做的额外功包括克服动滑轮做的功和绳重及摩擦做的功，故D错误。
2、D
【解析】
A．实验中的两个轻质小球相互吸引，则它们可能带异种电荷，异种电荷相互吸引；也可能一个带电，一个不带电，因为带电体吸引轻小物体的性质，A错误；
B．烈日下游泳池旁的混凝土热得烫脚，而池中的水却不怎么热，这是因为水的比热容较大，在吸收相同的热量情况下，水的温度变化较小，混凝土温度变化较大，B错误；
C．踢出的足球在空中飞行，受到重力和空气的摩擦力，C错误；
D．悠扬的钢琴声，如果妨碍了人们的休息、学习或睡眠也可能成为噪声，D正确．故选D．
3、A
【解析】
“电子眼”镜头是一个凸透镜，它的成像原理与照相机相同；汽车到凸透镜的距离大于2f，由凸透镜成像规律可知，“电子眼”镜头拍摄的是缩小的实像。故A正确，BCD错误。
4、D
【解析】
A．医生利用声音传递信息听诊器诊断疾病，是利用声音来传递信息，故A说法正确，不符合题意；
B．声源1分钟振动360次，频率是6Hz，不在听觉范围内，我们是无法听到的，故B说法正确，不符合题意；
C．烛焰在发出较强声音的喇叭上“跳舞”说明声音具有能量，故C说法正确，不符合题意；
D．“脆如银铃”形容声音的音调高，故D说法错误，符合题意。
5、C
【解析】
不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断符合实际的是哪些．
【详解】
A. 中华人民共和国国歌长度较短，演奏一遍中华人民共和国国歌所需的时间约为47s.故A符合实际；B. 百米赛跑世界纪录是9.58s符合实际；C. 人教版八上物理课本的宽度约为19cm，故C不符合实际；D. 某同学骑自行车的速度约为5m/s符合实际．故选C.
6、A
【解析】
首先将选项中的物体的质量进行估测，然后根据重力与质量成正比作出判断．
【详解】
A. 一块普通香皂的质量在100g=0.1kg左右，受到的重力在G=mg=0.1kg1N左右．故A符合题意；
B. 一张课桌的质量在10kg左右，受到的重力在G=mg=10kg=100N左右．故B不符合题意；
C. 一枚普通别针的质量在2g=0.002kg左右，受到的重力在G=mg=0.002kg10N/kg=0.02N左右．故C不符合题意；
D. 一辆小汽车的质量在2000kg左右，受到的重力在G=mg=2000kg10N/kg=20000N左右．故D不符合题意．
故选A．
7、D
【解析】
A、汤姆孙发现了电子，说明原子有自身的结构，故A正确，不符合题意；
B、1911年，卢瑟福根据α粒子散射实验提出了原子的核式模型，即原子是由带正电的原子核和带负电的电子组成，故B正确，不符合题意；
C、由分子的热运动可知分子都在不停地做无规则运动，故C正确，不符合题意；
D、分子永不停息地做无规则运动，温度降低，分子运动剧烈程度减缓，但仍然是运动的，所以0℃时分子仍然运动，故D错误，符合题意。
8、C
【解析】
A、此款手机为折叠屏幕，说明了柔性LED的硬度较小，故A正确，不符合题意；
B、柔性LED的表面透光性好，这样能看清手机画面，故B正确，不符合题意；
C、利用双金属外壳是为了增加其安全性，不是利用金属的导电性好，故C错误，符合题意；
D、石墨烯具有高导热性，所以用石墨烯来散热，故D正确，不符合题意。
9、C
【解析】
A．帕斯卡裂桶实验，说明水的深度影响水产生压强的大小，深度越大，压强越大，故A正确；
B．物体的重心越低，稳定性越好，“不倒翁”之所以不倒是因为重心很低，故B正确；
C．桌面对书的支持力和书对桌面的压力作用在不同物体上，不是一对平衡力，故C错误；
D．浮力产生的原因是液体对物体向上的压力大于向下的压力，向上、向下的压力差即浮力，故D正确．
10、A
【解析】
声音是由物体的振动产生的；振动停止，发声停止．“将悬挂的乒乓球轻轻接触正在发声的音叉，观察到乒乓球被音叉多次弹开；声音消失，乒乓球便会停止运动”是通过乒乓球的摆动把音叉的振动放大．此现象表明声音是由物体振动产生的．

二、多选题（本大题共3小题，共12分）
11、ABC
【解析】
A．更换机器，可以在声源处减弱，措施可行，符合题意．
B．植树造林可以在传播过程中减弱，措施可行，符合题意．
C．人耳处塞棉花，可以在接收处减弱，措施可行，符合题意．
D．关闭声源可以在声源处减弱，但关闭所有的声源操作难度大，不现实，措施不可行，不符合题意．
故选ABC．
本题主要考查学生对：噪声的防治途径的了解和掌握，是一道基础题，对于此类联系生活实际的题目，也是中考的考点，需要重点掌握．
12、AB
【解析】
A. 箱子被匀速提升，高度增加，质量不变，重力势能增加，故A正确；B. 箱子受到的重力：G＝mg＝20kg×10N/kg＝200N；由图可知,n＝2,则由F＝(G+G动)可得动滑轮的重力：
G动＝nF−G＝2×150N−200N＝100N；故B正确；C. 由图可知，n＝2，绳端移动的距离s＝nh＝2×2m＝4m，工人做的总功：W总＝Fs＝150N×4m＝600J；故C错误；D. 有用功：W有＝Gh＝200N×2m＝400J滑轮组的机械效率：η＝ ＝≈66.7%.故D错误．
13、BCD
【解析】
A. “球吸现象”中，两球向中间空气流速大，压强小，而两球外侧空气流速小，压强大。所以两球的内外产生压强差使两球靠拢。故A错误。
B. 船闸的上游与闸室、闸室与下游是各构成连通器，是利用连通器原理工作的。故B正确。
C. 北京是低海拔地区，气压高，对食物包装的压力大，所以不会鼓；而高原地区因为海拔高，气压低，食物包装内的气压大于外界大气压，所以变鼓了。故C正确。
D. 吸盘式挂钩在安装时，要用力按压将盘内空气挤出，松手后空气不能流回盘内，所以盘内气压就小于外界大气压，即大气压将吸盘压住，从而增大吸盘与墙壁的摩擦力使得吸盘不会掉下。是利用了大气压。故D正确。

三、填空题（本大题共5小题，共10分）
14、0.5 110 24
【解析】
由图可知，当电压为220V，灯泡正常工作时，的额定电流为0.5A；其额定功率为P2=UI2=220V×0.5A=110W；如果将和串联后接在220V的电源上，根据串联电路特点，此时通过两灯泡的电流相同，且两灯泡电压之和为220V．由图可看出，当电流为0.3A时，两端电压为140V、两端电压为80V，符合以上两个条件．则此时的实际功率为P2’=U’I2’=80V×0.3A=24W．
15、声带振动响度空气
【解析】
声音是由物体振动产生的，人们的呐喊声是由于声带振动产生的；激昂的歌声响彻夜空是指声音的强弱程度,即响度很大；声音的传播需要介质，现场的观众能够听到歌声和呐喊声，是通过人耳周围的空气传入人耳的．
16、1m3水的质量为1.0×103kg
【解析】
某种物质单位体积的质量叫这种物质的密度，密度是物质的一种特性，通常情况下水的密度为1.0×103kg/m3，表示的物理意义是1m3水的质量为1.0×103kg．
17、② 0.3 15
【解析】
要使灯泡L1、L2组成并联。则电路中的电流有两条路径。则电流分别流入灯泡L1、L2；所以1、3电表应是相当于导线的电流表，2电表应是相当于开路的电压表；因为电源是两节干电池，所以电源电压为3V；电流表1与L2串联，所以测得L2的电流为0.2A；电流表3在干路上，测量L1和L2的总电流为0.5A，根据并联电路中干路电流等于各支路电流的和，则L1的电流为0.5A-0.2A=0.3A；由并联电路电压的关系及欧姆定律得到L2的电阻R2==15Ω。
18、虚 （通过镜子缝隙观察）移动铅笔B使其与铅笔A的像完全重合
【解析】
平面镜所成的像是虚像；
确定像的位置的方法：将铅笔B放在平面镜后，移动铅笔B使其与铅笔A的像完全重合即看起来是一支完整的铅笔。

四、计算题（本大题共3小题，共29分）
19、（1）N（2）（3）
【解析】
（1）由图可知，绳子的股数n=2，根据可得，
他对绳子的拉力

（2）由可得，动滑轮重
．
（3）因为他对地面的压力和地面的支持力是相互作用力，大小相等，所以

则人的重力

答：（1）他对绳子的拉力为480N；（2）动滑轮的重力为240N；（3）该同学的重力为680N；
20、（1）6.72×105J；（2）2.1×10﹣2m1．
【解析】
（1）水的质量：
m=ρV=1.0g/cm1×2000cm1=2000g=2kg，
水吸收的热量：
Q吸=c水m水（t﹣t0）=4.2×101J/（kg•℃）×2kg×（100℃﹣20℃）=6.72×105J；
（2）天然气放出的热量：
Q放===1.68×106J，
∵Q放=Vq，
∴天然气的体积：
V===2.1×10﹣2m1。
21、（1）40℃；（2）40℃。
【解析】
（1）由Q吸＝cm△t得升高的温度：△t＝＝＝40℃，
（2）水原来的温度：t＝80℃﹣40℃＝40℃。

五、作图题（本大题共2小题，共4分）
22、
【解析】
①反向延长阻力F2的作用线，然后过支点O作出F2作用线的垂线，即为阻力臂l2；
②由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小。图中支点在O点，因此OA为最长动力臂l1，动力的方向应该向下。过点A作垂直于OA向下的带箭头的垂线段，为最小动力F1的示意图。如图：

23、
【解析】
小球所受重力的方向竖直向下，拉力的方向沿绳斜向上，两个力的作用点均可画在球心处．如图所示：

六、实验探究题（本大题共3小题，共15分）
24、91 吸收 石棉网的温度高于水的温度 质量 温度计上升的度数
【解析】
（1）由图甲可知，温度计的分度值是1℃，因此该温度计的示数是91℃；
（2）水在沸腾时，随着时间的增长，不断吸收热量，但水的温度保持在沸点不变；
（3）水沸腾的过程中吸收热量，温度不变；刚撤掉酒精灯时，石棉网的温度高于水的温度，所以可以继续吸热，不马上停止沸腾．
（4）用相同的热源加热相同的时间，所以吸收的热量保证相同，比较不同物质的吸热能力，还需要加热的物质质量相同；通过比较温度计上升的度数来判断水和食用油的吸热能力．
25、0.8 小 石块浸入水中的体积（或排开液体的体积） 丁 2.25 1.5×101
【解析】
（1）由称重法知道，石块受到的浮力是：F浮 =G-F=1.8N-1N=0.8N；
（2）由于石块受到的浮力是F浮=G-F，而石块的重力G不变，所以，随着用弹簧测力计缓慢将石块拉出水面，测力计示数F越来越大，即石块受到的浮力越来越小；由此说明浮力的大小与石块浸入水中的体积有关；
（1）由图乙和丁知道，物体都浸没在液体中，所排开液体的体积相同，但液体的密度不同，所以可以探究浮力与液体密度的关系；
（4）根据基米德原理F浮=ρ液gV排知道， ，又因为当石块浸没在水中时，V石 =V排 ，G=mg=ρVg，所以石块密度是： =2.25×101 kg/m1=2.25 g/cm1
【拓展】
由下图甲知道，金属块B和小烧杯做为一个整体，由于处于静止状态，故受到的重力与受到的浮力为一对平衡力，即G杯 +GB =ρ水 gV排 =ρ水gSh1 -----①，
由图乙知道，金属块B和小烧杯做为一个整体，由于处于静止状态，故受到的重力与受到的浮力为一对平衡力，即G杯 +GB =ρ水gVB +ρ水 gSh2 -----②，
由图丙知道，以杯为研究对象，由于处于静止状态，故受到的重力与受到的浮力为一对平衡力，G杯 =ρ水 gV排′=ρ水 gSh1----③
由①②③解得： ，ρ水gSh1 =ρ水gVB +ρ水 gSh2，即 ，
所以，金属块B的密度是： =1.5×101 kg/m1．
26、 开关闭合前滑动变阻器滑片没有移到阻值最大处 0.2A 5 左 电压表的示数为2V B
【解析】
（1）①干电池2节，电源电压为3V，电压表选用小量程与电阻并联，如下所示：

②闭合开关后，发现电流表、电压表示数偏转较大，可能的原因是：没有将变阻器的最大电阻连入电路中；
③如图丙电流表选用小量程，分度值为0.02A，电流为0.20A，根据表中数据可知，由欧姆定律，该组的电阻：；
（2）由图乙知，电阻两端的电压始终保持：，定值电阻由10Ω更换为5Ω，根据串联分压原理可知，电阻其分得的电压变小；探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应减小滑动变阻器分得的电压，由分压原理，应减小滑动变阻器连入电路中的电阻，所以滑片应向左端移动，直到电压表示数为2V；现在电源电压为6V；根据串联电路电压的规律，变阻器分得的电压：U滑=6V-2V=4V，变阻器分得的电压为电压表示数的2倍，根据分压原理，当接入25Ω电阻时，变阻器连入电路中的电阻为：R滑=2×25Ω=50Ω，考虑到0.3A＜0.4A，故选用50Ω、0.5A的变阻器，即选用B。
