商洛市重点中学2026年初三毕业班教学质量检测试题物理试题
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单项选择题（本大题7小题，每题3分，共21分）
1．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于解除刹车状态．如果手刹处在拉起状态，汽车也能运动，但时间长了会损坏刹车片．有一款汽车设计了一个提醒司机的电路：汽车启动，开关S1闭合，手刹拉起，开关S2闭合，仪表盘上的指示灯会亮；汽车不启动，开关S1断开，指示灯熄灭，或者放下手刹，开关S2断开，指示灯也熄灭．下列电路图符合上述设计要求的是
A． B． C． D．
2．能量的转换是自然界普遍的现象．下列关于能量转换的分析不正确的是
A．水果电池化学能→电能
B．电磁感应电能→机械能
C．光合作用光能→化学能
D．钻木取火机械能→内能
3．图所示的四个实例中，目的是为了减小摩擦的是
A．自行车脚踏上刻有纹线
B．轴承上装有滚珠
C．汽车轮胎上刻有花纹
D．自行车的车把上刻有条纹

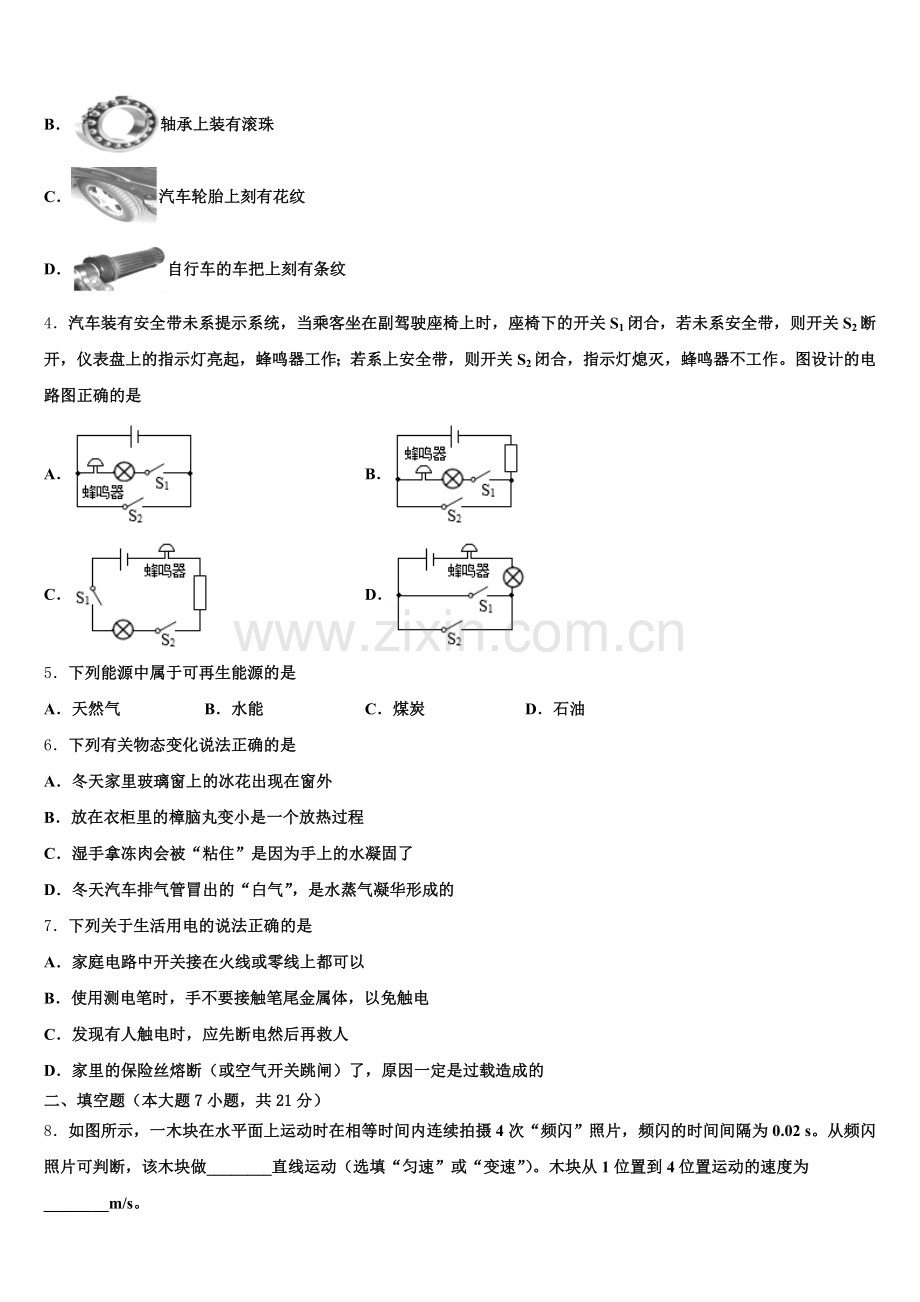

4．汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S2闭合，指示灯熄灭，蜂鸣器不工作。图设计的电路图正确的是
A． B．
C． D．
5．下列能源中属于可再生能源的是
A．天然气 B．水能 C．煤炭 D．石油
6．下列有关物态变化说法正确的是
A．冬天家里玻璃窗上的冰花出现在窗外
B．放在衣柜里的樟脑丸变小是一个放热过程
C．湿手拿冻肉会被“粘住”是因为手上的水凝固了
D．冬天汽车排气管冒出的“白气”，是水蒸气凝华形成的
7．下列关于生活用电的说法正确的是
A．家庭电路中开关接在火线或零线上都可以
B．使用测电笔时，手不要接触笔尾金属体，以免触电
C．发现有人触电时，应先断电然后再救人
D．家里的保险丝熔断（或空气开关跳闸）了，原因一定是过载造成的
二、填空题（本大题7小题，共21分）
8．如图所示，一木块在水平面上运动时在相等时间内连续拍摄4次“频闪”照片，频闪的时间间隔为0.02 s。从频闪照片可判断，该木块做________直线运动（选填“匀速”或“变速”）。木块从1位置到4位置运动的速度为________m/s。

9．意大利科学家_____首先用实验测定了大气压的值。擦黑板时，黑板擦与黑板间的摩擦属于_____（选填“滑动”或“滚动”）摩擦。重1000牛的货物被起重机匀速向上吊起时，货物所受的合力为_____牛。
10．一未装满橙汁的密闭杯子，先正立放在桌面上（如下图A），然后反过来倒立在桌面上（如下图B），两次放置橙汁对杯底的压强分别是pA和pB，橙汁对杯底的压力分别是FA和FB，则有pA______pB， FA_____FB．（选填“大于”“等于”“小于”）

11．写出以下四种仪器的读数：

① 如图甲中电压表示数是_____V；
② 如图乙中温度计的示数是_____℃；
③ 如图丙中弹簧测力计的示数是_____N；
④ 如图丁中电能表的示数是_____kW·h．
12．使用弹簧测力计之前，要先观察弹簧测力计的______。若在某次测量中弹簧测力计的示数如图所示，则所测得的拉力大小为______N。

13．超市里小红用15N的力推着重30N的购物车，沿水平方向做匀速直线运动，则购物车受到的摩擦力为_____N，购物车安装车轮的作用是_____（选填“增大”或“减小”）摩擦．
14．“美的“牌某款电热水器，其额定功率大小为2000W，当其正常工作70min可以将50kg水加热到58℃，则水的初温为______℃；若其中的水吸收的热量全部由燃烧焦炭来提供，则至少需要完全燃烧______kg的焦炭（不计能量损失，已知c水=4.2×103J（kg•℃），q焦炭=3.0×107J/kg）。
三、作图题（共7分）
15．如图所示，小块从斜面上A处由静止滑下，经水平木板表面上的B处，最终停在C处．画出木块块在B处时水平方向的受力示意图．
（______）

16．如图所示，作出物体AB在平面镜中所成的像A'B'．
（_____）

17．如图甲是家庭电路中的插座部分，右上角正方体小块为开关，要求同时控制二孔、三孔的插座（虚线表示背面连接），请在图乙中将其正确地连接在家庭电路中.

四、实验题（本大题共5小题，共20分）
18．在探究凸透镜成像规律时，如图甲所示，将A凸透镜固定在光具座上35cm刻线处，将点燃的蜡烛放置在光具座上5cm刻线处，移动光屏，使烛焰在光屏上成清晰的像，由A凸透镜成像中物距和像距的变化关系画出图像如图乙所示；接着他保持蜡烛的位置不变，将凸透镜A换为凸透镜B并保持位置不变，移动光屏，使烛焰在光屏上成清晰的像，如图丙所示.
请根据上述实验现象和凸透镜成像规律判断：凸透镜A的焦距是______________cm，凸透镜A的焦距________________凸透镜B的焦距（选填“大于”、“小于”或“等于”）.在甲图中，保持凸透镜不动，把蜡烛向右移动5cm，要想在光屏上再次得到清晰的像，应该把光屏向_______（选填“左”、“右”）移动一段距离，像将______（选填“变大”、“变小”或“不变”）.图丙所示的实验现象可以说明____的成像特点（选填“照相机”、“幻灯机”或“放大镜”）；若将远视眼镜放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了，若保持凸透镜和光屏的位置不动，应使蜡烛__（选填“靠近”、“远离”）凸透镜，则又能在光屏上看到蜡烛清晰的像.
19．小华在探究“浮力大小与哪些因素有关”的实验中，器材有：弹簧测力计一个，实心铜块一块，相同的大烧杯若干，水，某混合液体，细线等
小华进行了如图所示的实验：A步骤所示弹簧测力计的示数为______N；用弹簧测力计挂着铜块缓慢地浸入液体中不同深度，步骤如图B、C、D、E、F所示（液体均未溢出），并将数据记录表中：
步 骤
A
B
C
D
E
F
弹簧测力计示数/N

1．6
1．5
1．4
1．4
1．1
（1）步骤B中，铜块所受浮力F浮=________N． 分析步骤A、B、C、D、E，可以说明：浮力大小跟________有关． 用表格中的数据，可算出该混合液的密度是________kg/m3 ．
20．在“测量小灯泡的电阻”的实验中，实验器材有：3节干电池、标有2.5V的小灯泡（正常发光时，电阻约为10Ω）、电流表、电压表、滑动变阻器、开关等各一个和导线若干，电路图如图甲所示。
（1）在图乙的电路中有一处导线连接错误，请在错误的导线上打“×”，并用笔画线代替导线，将电路连接正确。
（_____）

（2）改正电路后，闭合开关，电流表和电压表的指针都发生偏转，而小灯泡不亮，其原因可能是______。
A．小灯泡短路
B．小灯泡断路
C．滑动变阻器连入电路的阻值太大
D．滑动变阻器连入电路的阻值太小
（3）在提供的滑动变阻器中，分别有规格为A（5Ω 1A）、B（20Ω 1A），为了顺利完成实验，应选择_____（填“A” 或“B”）滑动变阻器最为合适。
（4）调节滑动变阻器，当电压表示数为2.0V时，电流表的示数如图丙所示，则小灯泡此时的电阻为_____Ω（结果保留一位小数）。为使小灯泡正常发光，应将滑动变阻器的滑片向__端移动（填“左”或“右”）。当电压表示数为2.5V时，电流表的指针在图丙指针的位置偏转了一个小格，则小灯泡正常发光时的功率为____W。
（拓展）在上述电路中，不管怎样移动滑动变阻器的滑片，都无法使灯泡两端的电压足够小，请你在原电路图甲中增加一条线，仍保证电流表测通过小灯泡的电流，使得灯泡两端的电压可以在0～2.5V之间连续变化。
（______）
21．在测定“小灯泡额定电功率”的实验中，电源电压为4.5V且保持不变，小灯泡额定电压为2.5V，电阻约为10Ω．

（1）请你用笔画线代替导线，将图1中的实物电路连接完整．
（________）
（2）按要求将电路连接后，闭合开关，移动变阻器滑片P，电流表、电压表示数如图2所示，则小灯泡此时的电功率为________．若他想测量小灯泡的额定功率，应将图1中变阻器滑片P向________端（填A或B）移动，使电压表的示数为2.5V．
（3）在实验中发现小灯泡不亮，电压表有示数，电流表无示数，则出现故障的原因可能是________．
（4）排除故障后，小明画出小灯泡的电流随电压变化的图象，你认为图象（左A右B）应该是图中的________（填A或B），因为________

22．某小组在“观察水的沸腾”实验中：
图（a）中甲、乙、丙三种读温度计的方式正确的是_______；图（b）安装实验器材时，应按照_______（自上而下/自下而上）的顺序进行；从实验数据可以看出，水的沸点是_______，由此可以判断此时大气压_______（小于/大于）一个标准大气压．为说明水沸腾过程中是否需要吸热，应_______，观察水是否继续沸腾；小明和小红分别利用质量相等的水按图（b）装置同时进行实验，正确操作，却得出了如图（c）所示的两个不同的图线，原因可能是_______．
五、计算题（本大题共2小题，共13分）
23．如图甲是利用滑轮组打捞水中物体的简化模型示意图。工人用竖直向下的拉力拉绳的自由端，拉力F随时间t变化的图象如图乙所示，物体上升的速度v随时间变化的图象如图丙所示。已知物体的质量为80kg、体积为0.02m3，物体沉没在水底时距离水面8m，在4～8s内物体上升的竖直高度为3m，绳的质量和体积、滑轮与轴的摩擦以及水的阻力均忽略不计，动滑轮自始至终都没浸入水中，ρ水＝1.0×103kg/m3，g＝10N/kg。求：
物体浸没在水中时受到的浮力；物体未打捞前在水中受到的压强；在8s～12s内，滑轮组的机械效率；在0～4s内，物体对水底的压力。
24．某电动观光车的技术参数如下表：根据以上技术参数，解答下列问题：（g取10N/kg）
空车质量
1180kg
车身长度
3.8m
满载人员
12人
额定电压
48V
满载时轮胎与地接触面积
4×250 cm2
最大车速
45km/h
电动机效率
80%
平路连续行驶里程
≤80km
（1）设乘员质量平均为60kg，求满载时车对水平路面的压强？
（2）求观光车在水平路面上以最大速度匀速行驶5×103m所用的时间？
（3）若观光车在水平路面匀速行驶时受到的阻力为2×103N，求观光车匀速行驶5×103m过程中，牵引力所做的功？
六、综合能力题（本大题共3小题，共18分）
25．阅读材料，回答问题．
手术时，需要利用电磁血流计来检测血流速度和血流量（血流量指单位时间内通过血管横截面的血液体积），其示意图如图所示，使用时，将血管（圆柱形）放置于两磁极之间，两金属电极a、b与血管壁接触，就会有微弱电流流过仪表显示出血流速度．
某实验小组用电磁血流计研究血管中血流速度与n的关系．n为病人心脏血管横截面积与正常人心脏血管横截面积的比值，测得病人心脏主动脉血管内血液匀速流动的速度v与n的数值如下表．
n
1.00
0.90
0.80
0.75
0.60
v/ms–1
0.180
0.200
0.225
0.240
0.300
研究表明，血管内血流速度会随血管横截面积的变化而变化，且血液匀速通过血管时，受到的阻力f与血液的流速v成正比，即f=kv，k为常数，血管横截面积越小，血液流速越快，受到的阻力越大，心脏的负担就越重．

（1）某次测量时，仪表显示电流为2mA，电路中的电阻为100Ω，ab间电压为________V，电磁血流计的原理与_________（选填“电磁铁”、“电动机”、“发电机”）的原理相似，利用电磁流量计_________（选填“可以”或“不可以”）测量某食用油管道中油的流量．
（2）心脏主动脉血管的横截面积变化时，心脏推动血液流动的功率P随n的变化而变化．若当n=1时，心脏推动血液流动的功率P=P0，则当n = 0. 25时，心脏推动血液流动的功率P=____________．
26．随着人民生活水平的不断提高汽车经走进我们的家庭小明的爸爸最近也购买了车请完成下面两个与汽车有关的问题：

（1）请在图中用笔到线代替导线将汽车的启动原理图钥匙孔连接完整（说明：当钥匙插入仪表板土的钉匙孔并转动（相当于闭合开关），电动机（M）工作，启动轿车：电磁铁的工作电压小于电动机的工作电压）
（_____）
（2）电路接通后，电磁铁的上端是_____（选填“N或“S“）极
（3）若轿车在公路上以108km/h的速度匀速直线行驶2小时，已知该汽车行驶时每公里消耗0.1L，知汽油的热值为3×107J/L，轿车行驶过程中，汽油完全燃烧产生的内能有30%轿车前进时克服摩擦阻力所需要的能量求
①行驶2小时轿车通过的路程______？
②这2小时消耗汽油多少升_______？
③在上述行驶过程中受到的牵引力是多大__________？
27．如图甲是家用插线板．
在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断②开关接通时两插座都能提供220V电压．把“220V 1100W”的电暖气插入插座，在额定电压下工作：
①流过电暖气的电流多大？
②电暖气的电阻多大？
③电暖气多少小时消耗2.2kW•h的电能？
④电暖气通过导线连到电路，为什么电暖气工作时放出大量热，而与其连接的导线却几乎不发热？该插线板允许通过最大电流为10A，通过计算分析，插线板能否让“220V 750W”电吹风与上述电暖气同时工作？
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
由题意可知，当开关S1与S2同时闭合时，指示灯亮，当开关S1与S2中有一个断开时，
指示灯熄灭，由此可见，两开关是串联关系，由电路图知，A图中，两开关与灯泡串联，符合要求，故A符合题意；图B、C、D电路中开关是并联关系，不符合题意．
2、B
【解析】
试题分析：判断能量的转化，我们主要看它要消耗什么能量，得到什么能量，总是消耗的能量转化为得到的能量．
解：A、水果电池通过化学反应得到了电能，故将化学能转化为了电能，说法正确；
B、电磁感应，闭合电路中的部分导体切割磁感线运动，得到了电流，故将机械能转化为电能，选项说法错误；
C、光合作用，在光照的条件下，发生了化学反应，因此将光能转化为了化学能，说法正确；
D、钻木取火，克服摩擦做功得到了内能，故将机械能转化为内能，说法正确．
故选B．
点评：能量转化的过程都是有规律可循的，在平常的学习中要注意总结归纳是解决这一类问题的关键，例如燃料燃烧都是将化学能转化为内能，该类题目比较简单，要掌握做题的思路与方法．
3、B
【解析】
A、自行车脚蹬上有花纹，是增大接触面的粗糙程度来增大摩擦．不符合题意．
B、轴承中装有滚珠，是用滚动代替滑动，减小摩擦力．符合题意．
C、汽车轮胎上刻有花纹，是增大接触面的粗糙程度来增大摩擦．不符合题意．
D、自行车的车把上刻有花纹，是增大接触面的粗糙程度来增大摩擦．不符合题意．
故选B．
4、B
【解析】
由电路图可知，
A、系上安全带时开关S2闭合，会造成电源短路，故A不符合题意；
B、当乘客坐在副驾驶座椅上时，开关S1闭合，蜂鸣器和指示灯均工作，系上安全带后开关S2闭合，蜂鸣器和指示灯被短路均不工作，此时电路安全，故B符合题意；
C、只有当乘客坐在副驾驶座椅上且系上安全带时，两开关闭合，蜂鸣器和指示灯才工作，故C不符合题意；
D、当乘客坐在副驾驶座椅上时，开关S1闭合，蜂鸣器和指示灯均工作，系上安全带后开关S2闭合，蜂鸣器和指示灯仍工作，故D不符合题意。
5、B
【解析】
A．天然气属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源，故A不符合题意；
B．水能可以从自然界里源源不断的得到补充，属于可再生能源，故B符合题意；
C．煤属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源，故C不符合题意；
D．石油属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源，故D不符合题意。
6、C
【解析】
A．冬天家里玻璃窗上的冰花，是由于室外温度较低，当室内温度较高的水蒸气遇到温度低的玻璃窗直接凝华而形成的，形成的冰花在窗内，故A错误；
B．放在衣柜里的樟脑丸时间长了会变小，这是由于樟脑丸直接升华为樟脑气体造成的，升华吸热，故B错误；
C．我们用湿手拿冻肉时，由于冻肉温度很低，手上的水会凝固而结冰，所以手会被“粘住”，故C正确；
D．冬天汽车排气管排出的废气中含有大量水蒸气，水蒸气排出后遇到外界的冷空气就会液化成小水滴，从而形成“白气”，故D错误。
7、C
【解析】
A. 由安全用电原则可知，开关要接在火线上，故A错误；
B. 用测电笔时，手必须要接触笔尾金属体，这样才能使测电笔发挥作用，且接触笔尾金属体是不会触电的，故B错误；
C. 发现有人触电时，为了安全，应先断开电源再救人，故C正确；
D. 保险丝熔断，可能是短路造成电流过大，也可能是同时使用的用电器总功率过大，过载造成，故D错误。

二、填空题（本大题7小题，共21分）
8、匀速 0.9
【解析】
[1]由图知，每间隔0.02s，木块在相等的时间内通过的路程相等，所以木块是做匀速直线运动。
[2]木块从1位置运动到4位置时，频闪3次，所以时间是
0.02s×3=0.06s
根据图示可知，木块运动的距离
s=8.00cm-2.60cm=5.40cm=0.054m
木块从1位置到4位置运动的平均速度

9、托里拆利 滑动 0
【解析】
意大利著名的科学家托里拆利利用实验测定了一个标准大气压能够支持760mm高的水银柱，即一标准大气压相当于760mm水银柱所产生的压强；擦黑板时，黑板擦在黑板上滑动把字迹擦掉，这种摩擦属于滑动摩擦；当物体处于静止状态或匀速直线运动状态时所受合力为0，即为平衡状态，所以货物被起重机匀速向上吊起时，货物所受的合力为0牛。
10、大于 小于
【解析】
不论正立还是倒立，杯中装的都是橙汁，液体密度相同，由图可知，倒立时的深度较小，根据p=ρgh可知，倒放是对杯底的压强较小，即pA＞pB．
当容器形状是上粗下细（如图A）时，橙汁对容器底的压力：FA=pASA=ρghASA＜ρgVA=mg=G，即FA＜G，当容器形状是上细下粗（如图B）时，橙汁对容器底的压力：FB=pBSB=ρghBSB＞ρgVB=mg=G，即FB＞G，所以，FB＞FA．
11、5 -4 2.2 2920.8
【解析】
（1）由图可知，电压表使用的是0---15V量程，一大格表示5V，此时电压表示数为5V；
（2）由图知：该温度计的分度值是1℃，液面在零刻度以下，因此温度计的示数为：−4℃；
（3）在弹簧测力计上，弹簧测力计的分度值为0.2N，指针在“2”后1小格处，所以弹簧测力计的示数为2N+0.2N=2.2N；
（4）电能表表盘标有“kW⋅h”，表示采用的计量单位是kW⋅h，也就是“度”，此时的数字是“2920.8”，所以用电器消耗的电能为2920.8kW⋅h。
12、量程和分度值 3.4
【解析】
在使用弹簧测力计测力前首先要对弹簧测力计进行观察，明确量程和分度值，然后看指针是否指在零刻度线处；
由图可知：弹簧测力计上1N之间有5个小格，所以一个小格代表0.2N，即此弹簧测力计的分度值为0.2N．此时指针指在“3.4”处，所以拉力为3.4N。
13、15 减小
【解析】
静止的物体和匀速直线运动的物体都受到平衡力作用，根据平衡力的条件进行判断；当受力不平衡时，物体运动状态将发生改变；
变滑动为滚动可以减小摩擦力，据此分析解答．
【详解】
（1）重30N的购物车，在15N水平推力作用下，在水平地面上做匀速直线运动，水平方向上受到推力和摩擦力的作用，这两个力是平衡力，大小相等，方向相反，所以摩擦力大小是15N．
（2）购物车安装车轮的作用是变滑动为滚动，减小摩擦．
14、18 0.28
【解析】
热水器产生热量：Q=W=Pt=2000W×70×60s=8.4×106J；
由Q吸=cm△t得，水升高温度：△t==40℃，
水的初温：t0=t-△t=58℃-40℃=18℃；
若该电热水壶中的水吸收的热量全部由燃烧焦炭来提供，则Q放=Q吸=8.4×106J；
由Q放=m焦炭q可得焦炭的质量：m焦炭==0.28kg。

三、作图题（共7分）
15、
【解析】
木块在水平面上越来越慢，最后停下来，是因为只受到一个摩擦力的作用，摩擦力的方向与物体运动的方向相反向左，如下图所示：

16、
【解析】
分别作出物体AB端点A. B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像。如图所示：

17、
【解析】
为了安全，对于两孔插座，左零线，右火线；三孔插座中上孔接地线，左孔接零线，右孔接火线；且开关接在火线和用电器之间，如下图：
．

四、实验题（本大题共5小题，共20分）
18、 10 小于 右 变大 幻灯机 靠近
【解析】（1）根据图乙可知，当u＝v＝20cm时，蜡烛成等大的实像，这时u＝v＝2f，所以f＝10cm，即凸透镜A的焦距是10cm。设凸透镜B的 焦距为fB，由图丙知fB＜30cm＜2fB,所以15cm＜fB＜30cm，所以凸透镜A的焦距小于凸透镜B的焦距。（2）原来蜡烛距离凸透镜30cm，蜡烛右移5cm后，物距变为25cm，根据凸透镜成像特点，物距变小，像距变大，所以光屏应向右移动，像距比原来更大，所以像将变大；（3）图丙所示实验中，蜡烛通过凸透镜成放大倒立的实像，与幻灯机的工作原理一致；把远视眼镜放在蜡烛与凸透镜之间，远视眼镜相当于一个放大镜，所以通过透镜B成像的是蜡烛的放大的虚像，像的位置在蜡烛的左侧，要想还在原来的装置上成像，需要蜡烛靠近透镜，使其通过远视眼镜所成的放大虚像在原来蜡烛的位置上。
点睛：本题考查凸透镜成像规律的实验探究。（1）①要解决此题，根据凸透镜成像的规律之一．物距等于二倍焦距成倒立等大实像．然后通过图象分析出该凸透镜的焦距．②根据物距和凸透镜的焦距关系，求出两个凸透镜的焦距，比较焦距大小．（2）根据物近像远像变大规律解答.（3）根据凸透镜成像的三种情况和应用及光路可逆来解答此题。
19、（1）1．7 （1）2．1 （3）排开液体的体积 （4）1×123
【解析】
试题分析：（1）图A中弹簧测力计的示数为1．7N；（1）步骤B中铜块所受浮力F浮=G-FB=1．7N-1．6N=2．1N；（3）由步骤A、B、C、D、E可知浮力大小跟排开液体的体积有关；（4）D、E中，物体处于浸没状态，，此时所受浮力F浮=G-FD=1．7N-1．4N=2．3N；由可知，由步骤丁可知物体完全浸入液体中时物体所受浮力，由可知
考点：探究浮力大小的影响因素
20、 C B 9.1 左 0.6
【解析】
（1）由图乙可知，电流表和灯泡的左接线柱相连，导致灯与电压表没有接入电路，修改后，实物电路如图所示：

（2）改正电路后，闭合开关，电流表和电压表的指针都发生偏转，即电路为通路且没有短路，而小灯泡不亮，说明电路中的电流过小，其原因可能是滑动变阻器连入电路的阻值太大；
（3）标有2.5V的小灯泡，正常发光时，电阻约为10Ω，由欧姆定律可得，灯的额定电流约为：I==0.25A，电源为3节干电池串联，则电源电压为4.5V，根据串联电路的规律及欧姆定律，灯正常发光时，变阻器连入电路的电阻为：R滑==8Ω，故选用B滑动变阻器最为合适；
（4）调节滑动变阻器，当电压表示数为2.0V时，电流表的示数如图丙所示，电流表选用小量程，分度值为0.02A，电流为0.22A，由欧姆定律可得，小灯泡此时的电阻为：RL=≈9.1Ω；灯在额定电压下正常发光，电压表示数为2V小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由串联分压原理可知，应减小变阻器连入电路中的电阻大小，故滑片应向左移动，直到电压表示数为额定电压；当电压表示数为2.5V时，电流表的指针在图丙指针的位置偏转了一个小格，即此时的电流为0.22A+0.02A=0.24A，则小灯泡正常发光时的功率为：P=ULIL=2.5V×0.24A=0.6W；
【拓展】
图甲中，当B滑动变阻器的最大电阻为20Ω时，由分压原理可知，灯分得的电压最小，此时灯的电阻约为变阻器最大电阻的0.5倍，由分压原理可知，灯的电压也为变阻器电压的0.5倍，根据串联电路电压的规律，电压表最小示数为：U小==1.5V，为使得灯泡两端的电压可以在0～2.5V之间连续变化，可将变阻器右下接线柱与灯的右接线柱连接起来，如图所示：

这样灯与变阻器滑片以右电阻丝并联后再与变阻器滑片以左电阻丝串联；当滑片移动到最右端时，灯泡被短路，灯的电压为0；由串联电路的电压特点可知，并联部分的电压与变阻器滑片以左电阻丝的电压之和等于电源电压，当滑片连续移动时，可使得灯泡两端的电压可以在0～2.5V之间连续变化。
21、 0.72W B 灯泡断路 A 灯泡的电阻会随温度的变化而变化，它的电流与电压不成正比
【解析】
(1)小灯泡额定电压为2.5V，电压表用3V量程，滑动变阻器、灯泡串联接入电路，电路图如图所示：
。
(2)电压表量程是3V，最小分度值是0.1V，电压表示数是U=2.4V；电流表量程是0.6A，最小分度值是0.02A，示数是I=0.3A；灯泡功率P=UI=2.4V×0.3A=0.72W；测量小灯泡的额定功率，应将图1中变阻器滑片P向B端移动，使电压表的示数为2.5V.
(3)小灯泡不亮，电压表有示数，电流表无示数，则出现故障的原因可能是灯泡断路。
(4)随灯泡电压的增大，灯泡功率变大，温度升高，灯泡电阻变大，灯泡的电阻随温度变化而变化，它的电压与电流不成正比，灯泡的I−U图象不是直线，而是一条曲线，图象应该是图中的A.
22、乙 自下而上 98℃ 小 移去酒精灯 酒精灯火焰大小不同
【解析】
（1）使用温度计测量液体温度读数时，玻璃泡要继续留在被测液体中，且视线与温度计中的液柱上表面相平，所以，图（a）中甲、乙、丙三种读温度计的方式正确的是乙；
（2）实验时，因为需用酒精灯的外焰加热，所以首先要根据酒精灯的位置，调整好铁圈的高度，即安装实验器材时，应按照自下而上顺序进行；
（3）液体的沸点与气压的关系是：气压越大，沸点越高，气压越低，沸点越低．由表格中数据知道，从第4min开始，水温达到99℃后吸热，温度不再升高，说明已经沸腾，即沸点是98℃，由于水的沸点低于100℃，所以当地的大气压低于1标准大气压；为说明水沸腾过程中是否需要吸热，应移去酒精灯，若水不能吸热后，停止沸腾，这说明水沸腾时要吸收热量；
（4）小明和小红分别利用质量相等的水按图（b）装置同时进行实验，且正确操作，却得出了如图（c）所示的两个不同的图线，原因可能是酒精灯火焰大小不同，即相同时间内吸收的热量不同造成的．
本题考查的是探究水的沸腾实验，涉及了温度计的读数、实验的装置的装配，并能分析影响其结果的实验条件，同时还要求会分析温度随时间变化的图象，考查的知识点较多．

五、计算题（本大题共2小题，共13分）
23、（1）200N（2）8×104Pa（3）60%（4）400N
【解析】
（1）因为物体浸没水中，所以物体排开水的体积V排＝V＝0.02m3，受到水的浮力： ；
（2）物体未打捞前在水中受到的压强： ；
（3）物体重力： ，在8s～12s内，由图乙、丙可知，物体做匀速直线运动，绳端的拉力F＝500N，由图甲可知，n＝2，拉力端移动距离s＝2h，滑轮组的机械效率： ；
（4）由第三问条件可知，物体在8s～12s内处于平衡状态，绳的质量和体积、滑轮与轴的摩擦以及水的阻力均忽略不计，拉力 ，则动滑轮重力：G轮＝2F﹣G+F浮＝2×500N﹣800N+200N＝400N，在0～4s内由图乙、丙可知，此时物体处于静止状态，绳端拉力F′＝300N，因为拉力 ，则滑轮组对物体的拉力：F拉′＝2F′﹣G轮＝2×300N﹣400N＝200N，物体对水底的压力：F压＝G﹣F拉′﹣F浮＝800N﹣200N﹣200N＝400N.
24、（1）1.9×105Pa。（2）400s。（3）1×107J。
【解析】
（1）满载时车对地的压力：F＝G＝mg＝（m1+m2）g＝（1180kg+12×60kg）×10N/kg＝1.9×104N;
车对地的压强：P＝＝＝1.9×105Pa。
（2）最大车速：v＝45km/h＝12.5m/s，所用时间：t＝＝＝400s。
（3）牵引力所做的功：W＝F牵•S＝F阻•S＝2×103N×5×103m＝1×107J。

六、综合能力题（本大题共3小题，共18分）
25、0.2V 发电机 不可以 16P0
【解析】
(1)根据I=可得：
电压U=IR=2×10−3A×100Ω=0.2V；
血液流动就会有微弱电流流过仪表显示出血流速度，其原理是电磁感应，故原理与发电机原理相似．
由于电磁流量计是将血液当作导体来进行测量的，而食用油是绝缘体，因此利用电磁流量计不可以测量某食用油管道中油的流量；
(2)由f=kv和P=Fv可知,心脏推动血液流动的功率P=kv2，故P与速度的平方成正比，而n与v成反比，因此P与n的平方成反比；
故n=1时,心脏推动血液流动的功率P=P0,则当n=0.25时,心脏推动血液流动的功率P=P0==42P0=16P0.
26、 N 216km 21.6L 900N
【解析】
（1）根据题意分析可知，钥匙孔与一节电池、电磁铁组成控制电路，电动机与总电源组成工作电路，如下图：

（2）由图知，电流由电磁铁的下方流入，根据安培定则可知，电磁铁的上端为N极，下端为S极；
（3）①由 得，行驶2小时轿车通过的路程：；
②根据题意可知，这2小时消耗的汽油： ；
③汽油完全燃烧产生的热量： ，
根据可知，轿车前进时克服摩擦阻力做的功：，
汽车匀速行驶时，受到的牵引力和阻力是平衡力，由 得，汽车受到的牵引力：
．
27、（1）
；（2）①5A；②44Ω；③2.2kW•h；④虽然导线和电暖器串联，电流相等，但是电暖器的电阻远远大于导线电阻，相同时间内，由焦耳定律可知，电暖器工作时放出的大量的热，而与其连接的导线却几乎不发热
【解析】
（1）根据题中的要求可知开关要同时控制两个插座且两个插座是并联的，而为了安全用电，开关必需接在火线上控制火线的通断，故先把开关的一端接火线，另一端分成两条电路分别接在两个插座的右孔上；插座的左孔再接在零线上，这样就可以实现开关接通时两插座都能提供220V电压．三孔插座最上面的一个孔是接大地的，这样就可以把家用电器的金属外壳与大地连通，从而防止人触电．
（2）“220V 1100W”指电暖气的额定电压是220V（正常工作电压），额定功率是1100W（正常工作时的电功率）．电暖气在额定电压下工作时：
①流过电暖气的电流：

②电暖气的电阻：

③电暖气消耗2.2kW·h的电能所用的时间（注意统一单位）：

④电暖气通过导线连到电路，电暖气与导线是串联的，通过的电流是一样的，根据 Q=I2Rt，通过电暖器和导线的电流相同，通电时间相同的情况下，由于电暖器的电阻远大于导线的电阻，所以电暖器放出的热量远大于导线放出的热量．
（3）电吹风正常工作时的电流是：
，
电吹风与电暖气是并联的，所以通过插线板的电流是：
I总=5A+3.4A=8.4A<10A，
总电流没有超过插线板允许通过的最大电流，故可以同时使用．
