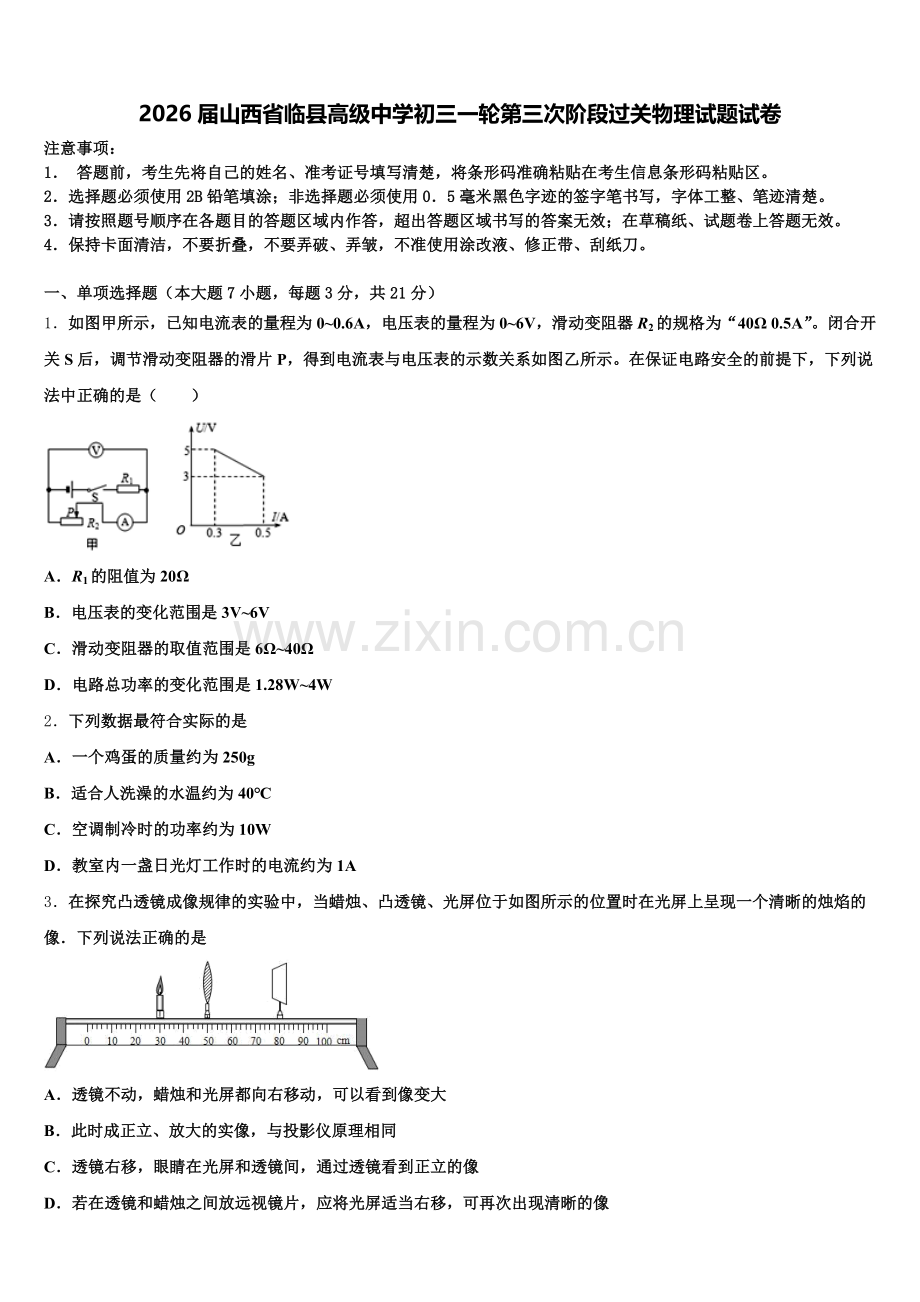

2026届山西省临县高级中学初三一轮第三次阶段过关物理试题试卷
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单项选择题（本大题7小题，每题3分，共21分）
1．如图甲所示，已知电流表的量程为0~0.6A，电压表的量程为0~6V，滑动变阻器R2的规格为“40Ω 0.5A”。闭合开关S后，调节滑动变阻器的滑片P，得到电流表与电压表的示数关系如图乙所示。在保证电路安全的前提下，下列说法中正确的是（　　）

A．R1的阻值为20Ω
B．电压表的变化范围是3V~6V
C．滑动变阻器的取值范围是6Ω~40Ω
D．电路总功率的变化范围是1.28W~4W
2．下列数据最符合实际的是
A．一个鸡蛋的质量约为250g
B．适合人洗澡的水温约为40℃
C．空调制冷时的功率约为10W
D．教室内一盏日光灯工作时的电流约为1A
3．在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于如图所示的位置时在光屏上呈现一个清晰的烛焰的像．下列说法正确的是

A．透镜不动，蜡烛和光屏都向右移动，可以看到像变大
B．此时成正立、放大的实像，与投影仪原理相同
C．透镜右移，眼睛在光屏和透镜间，通过透镜看到正立的像
D．若在透镜和蜡烛之间放远视镜片，应将光屏适当右移，可再次出现清晰的像

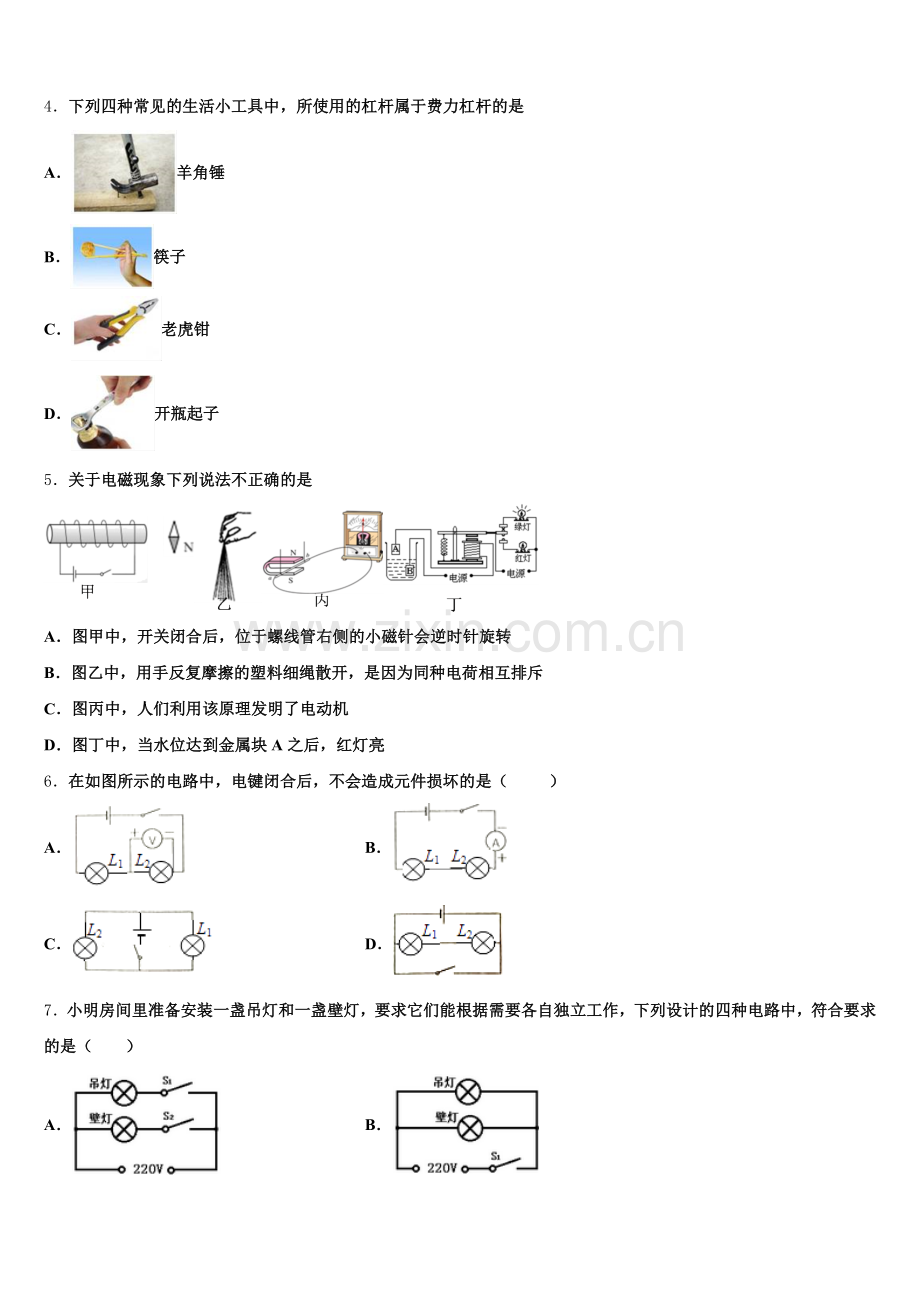

4．下列四种常见的生活小工具中，所使用的杠杆属于费力杠杆的是
A．羊角锤
B．筷子
C．老虎钳
D．开瓶起子
5．关于电磁现象下列说法不正确的是

A．图甲中，开关闭合后，位于螺线管右侧的小磁针会逆时针旋转
B．图乙中，用手反复摩擦的塑料细绳散开，是因为同种电荷相互排斥
C．图丙中，人们利用该原理发明了电动机
D．图丁中，当水位达到金属块A之后，红灯亮
6．在如图所示的电路中，电键闭合后，不会造成元件损坏的是（   ）
A． B．
C． D．
7．小明房间里准备安装一盏吊灯和一盏壁灯，要求它们能根据需要各自独立工作，下列设计的四种电路中，符合要求的是（　　）
A． B．
C． D．
二、填空题（本大题7小题，共21分）
8．音乐会上，演员正在演奏二胡，二胡发声是因为琴弦在     ，演奏过程中，演员不断调整手指在琴弦上的按压位置是为了改变声音的      。
9．如图所示的电阻箱的示数为___________Ω．

10．在“探究平面镜成像的特点”实验中，采用_____作为平面镜，是为了能够找到______的位置。在“探究凸透镜成像的规律”实验中，首先应调节凸透镜和光屏的高度，使它们的中心与烛焰的中心在_____；当物距大焦距时，找像的方法是________.
11．“彩球温度计”是一种现代居家饰品，其结构模型如图所示，该“彩球温度计”是由体积相同（保持恒定）、质量不同的小球和密度随温度的升高而减小的液体组成．当环境温度升高时，浸没在液体中的小球受到的浮力将________，在某一环境温度下，四个小球处于如图位置，此时B小球受到的浮力与D小球受到的浮力的大小关系为_________．

12．在探究水的沸腾实验中，某同学用酒精灯对水进行加热，实验中完全燃烧了4.2g酒精，则放出了______J的热量；若这些热量有30%被600g、25℃的水吸收，则水的温度可以升高到______℃．[已知酒精的热值为3.0×107J/kg，环境为1标准大气压]
13．置于水平桌面上的容器底部放有一个边长为10cm，密度为0.9×103kg/m3的正方体物块，如图1所示，此时物块对容器底的压强为_____Pa，当逐渐向容器内倒入某种液体（物块与容器底未紧密接触，液体未溢出），记录物块所受浮力F浮与容器内液体的深度h关系如图2所示，则液体密度为_____kg/m3；当h＝10cm时，物块处于_____（选填“漂浮”、“悬浮”或“沉底”）状态．（g＝10N/kg）

14．用天平和量筒测金属物块的密度，如下图．天平平衡时砝码和游码位置如图甲所示，则物块的质量是______g．用量筒测量物块的体积如乙图所示，则其体积是______cm1．物块的密度是______kg/m1．

三、作图题（共7分）
15．画出使杠杆AB在图所示位置静止时所用最小力F的作用点和方向．
16．如图，作出射向平面镜的入射光线，再作出射向凹透镜后的折射光线．

17．画出图中人眼通过平面镜M看到桌底下球的光路．

四、实验题（本大题共5小题，共20分）
18．小明设计了如图甲所示的电路来“测量小灯泡的额定功率”。所用器材有：标有“3.8V”字样的灯泡；电压恒为6V的电源；定值电阻R0＝5Ω；电压表（0～3V～15V）；滑动变阻器R；单刀单掷开关和单刀双掷开关各一个；导线若干。

（1）请你用笔画线代替导线，将图乙中的实物电路按照甲图电路连接完整。
（__________）
（2）请根据下列实验步骤完成填空：
①保持开关S1断开，使滑动变阻器R接入电路中的电阻最大；
②闭合开关S1，将S2拨到触点2，调节变阻器R的滑片，使电压表的示数为_____V；
③再将开关S2拨到触点1，保持变阻器R的滑片位置不动，电压表的示数如图所示，其读数为___V；
④灯泡的额定功率为_____W。
19．（1）如图甲所示是小宇同学探究“光的反射规律”的实验装置。平面镜M平放在水平桌面上白色硬纸板垂直立在平镜面上。

小宇让一束光贴着纸板沿AO方向射向镜面，反射光沿OB方向射出，测出反射角入射角大小。改变光的入射角度，多次重复上述实验步骤。
①上述实验探究得到的规律是______（选填字母）。
A．光沿直线传播      B．反射角等于入射角      C．平面镜成像的特点
②白色硬纸板在实验中的作用是______（写出一条即可）。
③实验过程中若将纸板倾斜，如图乙所示，让光仍贴着纸板沿AO方向射向镜面，此时反射光______（选填“在”或“不在”）纸板这一平面内；通过平面镜观察镜中硬纸板的像，则看到的像与图丙中相符的是______（选填序号）。
（2）小宇同学继续探究“平面镜成像特点”，如图丁所示。

①现有厚度分别为5mm和2mm的两块玻璃板，应选择______mm厚的玻璃板做实验，目的是______。
②若白纸上每方格长度是5cm，将点燃的蜡烛由A点移至B点，此时它与移动后在玻璃板中所成的像的距离是______cm．用光屏在玻璃板后面无论如何移动；在光屏上都______（选填“能”或“不能”）成像。
③如图戊所示是从平面镜中看到墙上的时钟的像，则实际时间为______。
20．小明同学用电压表、电流表测量小灯泡电功率的实验，已知电源电压3V，灯泡上标有“2.5V”的字样．

（1）小明连接了如图所示的实验电路，检查后发现有一根导线连接有错误．请你在这根导线上打“X”，并用笔画线代替导线，画出正确的连线．
（_____________）
（2）电路改正后，调好变阻器滑片，闭合开关，小明发现灯泡不亮，电流表的示数为零，电压表有示数，取下灯泡，两表的示数仍不变．其故障可能是_____．
（3）故障排除后，小明闭合开关，将滑片移动到某个位置时，电压表示数为2V，为了使小灯泡正常发光，需将滑片向_____移动．（选填“左”或“右”）
（4）小灯泡正常发光时，电流表的示数如图所示．则小灯泡的额定功率为_____W，滑动变阻器连入电路的电阻_____Ω（结果保留一位小数）．
（5）小明利用这次实验的数据算出小灯泡在不同情况下的电阻，发现相差较大．通过交流，其他小组也都有类似现象，经讨论，同学们很快认识到：这个现象不能单纯用误差来解释．因为：如果是误差，那么三次测得的电阻值应该相差_____（选填“较大”或“较小”），并具有_____的特点（选填“逐次增大”、“逐次减小”或“时大时小”）．后来，同学们通过查阅课本得知灯泡的电阻还与温度有关
实验次数
1
2
3
电压/V
1.00
1.70
2.50
电流/A
0.14
0.22
0.30
电阻/Ω
7.1
7.7

21．如图1所示，是研究“磁场对通电导体的作用”的实验．

（1）开关闭合后，通电导体a从静止向右运动．这说明磁场对通电导体有______的作用．
（2）仅把磁体左右换位，如图2所示．开关闭合后，通电导体a是否会向右运动？
答:____________．原因是____________________________________________．
（3）若要研究“通电导体的受力方向与电流方向的关系”，应把图1的电路如何改装?
答:______________________．
22．在探究“杠杆平衡条件”的实验中，采用了如图甲所示的实验装置：
实验前，小明同学发现实验装置处于如图甲所示的状态，使用时，首先应将杠杆两端的平衡螺母向_____（选填“左”或“右”）调节，使杠杆在水平位置平衡，这样做的好处是_____；
动力F1/N
动力臂l1/cm
阻力F2/N
阻力臂l2/cm
2
5
5
2
3
6
6
3
4
2
2
4
3
4
2
6
3
6
9
2
4
4
2
8
（2）一实验小组在正确操作过程中，得出的实验数据如上表．小明同学分析实验数据后认为杠杆平衡的条件是：动力+动力臂＝阻力+阻力臂；小华同学分析实验数据后认为杠杆平衡的条件是：动力×动力臂＝阻力×阻力臂．两个同学都认为自己是对的，对方是错误的．那么你认为他们中正确的应该是_____同学．原因是_____；把图乙中A点的钩码取下，在A点用弹簧测力计施加一个竖直向下的拉力F时，杠杆仍能在水平位置平衡，如图丙所示．当拉力F向左倾斜时，要保持杠杆仍在水平位置平衡，则拉力F将_____（选填“变大”、“变小”或“不变”）；小红同学采用了图丁所示的装置进行探究，发现当杠杆水平平衡时，与其他同学得出的正确的杠杆平衡条件不相符，其可能的原因是_____．
五、计算题（本大题共2小题，共13分）
23．用天然气灶烧水，燃烧0.5 m1的天然气，使100 kg的水从20℃升高到70 ℃．已知水的比热容c＝4.2×101J/(kg·℃)，天然气的热值q＝7.0×107J/m1．求：0.5m1天然气完全燃烧放出的热量Q放．水吸收的热量Q吸．燃气灶的效率η．
24．一辆轿车在水平路面上匀速直线行驶，轿车上的速度表如图所示．
在5min内轿车行驶的路程是多少？轿车以该速度匀速行驶140km需要多少时间？
六、综合能力题（本大题共3小题，共18分）
25．市场上有一种电热水机，如图所示是饮水机的简化电路图，S是温控开关，R1是调节电阻，其阻值为176Ω，R2是供热的电阻丝，它有高低两个挡位．饮水机的铭牌参数如图所示．求：
电热水机工作时，将_____能转化为_____能．R2的阻值是多少________？某次用低挡位工作时，需要将质量为1kg，初温12℃的水在一标准大气压下烧开，需要加热多长时间？（不计热损失，c水＝4.2×103J/（kg℃）________由（3）中计算可知，用低温挡把水烧开时，时间太长，想要缩短时间，那么在保证高温挡功率不变的情况下，如何对原电路进行改造？（只说明改变电阻的做法，不用计算）_________
26．Quaranta是当前问世的外表最圆润同时也最富动感的太阳能汽车之一（如图甲所示）.其前风窗玻璃和顶盖玻璃皆采用防太阳辐射的层压玻璃制作而成，车身轻便灵活.电池完全由太阳能供能——通过安装在车顶和前端的电池板收集太阳能.某辆太阳能汽车接收太阳光能的面板面积S=8m2，正对太阳时产生U=120V的电压，并对整车提供最大为10A的电流，机车最大可获得800W的机械功率.太阳光照射到地面上1平方米面积上的辐射功率P0=1.0×103W. 该车加速性能优越，从静止开始加速100m的路程最短仅需5s.

⑴ Quaranta在设计时充分利用了流体力学的知识．如图乙所示，当汽车行驶时，流过它上方的空气速度比下方空气速度大，此时，上方空气压强比下方空气压强______（选填“大”或“小”）．
⑵ 若设计Quaranta车身的材料应具有强度高且轻便的特点，则下表所列的材料中，最为理想的是______．

⑶ Quaranta从静止加速100m路程的过程中可以达到的最大平均速度为____m/s．
⑷ 太阳能电池将太阳能转化为电能的效率为______．
⑸ 若该汽车在水平路面上以最大机械功率P运动，一段时间后再将功率减小到P1，并保持此功率运动，其运动的速度时间图线如图丙所示，设运动过程中小车所受阻力恒定不变．则该车运动时所受阻力为____N，功率P1=____W.

27．如图甲是某校科技小组自制电子秤的原理图，其中电源电压恒为定值U，定值电阻的阻值为R0 ， 总长为L的电阻丝总阻值为R，此电阻丝上的滑片与托盘、弹簧上端固定在一起，并能随弹簧的伸缩沿电阻丝上下滑动（接触良好），且不称重物时滑片恰好在电阻丝的最上端，若托盘、弹簧的质量以及弹簧的电阻可以忽略不计，电阻丝接入电路的阻值与其连入电路的长度成正比，弹簧压缩的长度△L与所受压力F的关系为F=k△L（其中k为已知常量），请根据上述内容和条件解答如下问题：

1．指出当闭合开关S、盘中没有放物体时，电压表的示数值；
2．推导出此电子秤工作时，电压表示数Ux与被测物体质量m之间的关系式；
3．若把电压表的表头改装成能直接读出质量值的电子秤表头时，为了使电子秤表头示数均匀，可以利用原有器材在如图乙的基础上进一步改进，请你画出改进后电压表的连接位置．
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
根据图像，利用串联电路特点和欧姆定律，求出电源电压和电阻R1的值，根据变阻器铭牌和电表的量程，求出变阻器接入电路的阻值范围，由求电路的总功率。
【详解】
A．由甲图知道，R1 与R2 串联，电压表测R2 的电压，根据串联电路特点，由图乙可知
------①
------②
由①②解得：R1 =10Ω，U=8V，故A错误；
BCD．由滑动变阻器R2的规格为“40Ω 0.5A”，当移动滑片使电流表示数达到I大=0.5A时，变阻器接入电路的电阻最小，电压表的示数最小，由P=UI可得此时电路的总功率最大，则电压表的示数最小为

变阻器接入电路的最小电阻

电路的最大总功率

根据串联电路的分压特点，变阻器接入电路的电阻越大，其两端电压越高，最高电压不超过6V，定值电阻R1两端的电压为

此时的总电流为

滑动变阻器的最大电阻为

电路的最小功率为

综上所述，电压表的变化范围是3V~6V；滑动变阻器的取值范围是6Ω~30Ω；电路总功率的变化范围是1.6W~4W，故B正确、CD错误。
故选B。
2、B
【解析】
A. 一个鸡蛋的质量在50g左右，故不符合实际；
B.人体正常体温在37℃左右，洗澡水的温度应该略高于体温，在40℃左右，故符合实际；
C. 空调制冷时的功率约为1000W，故不符合实际；
D. 家庭用电风扇的工作电流在0.2A左右，教室内日光灯的工作电流与此差不多，在0.2A左右，故不符合实际．
3、A
【解析】
凸透镜成像的规律：当u>2f时，成倒立、缩小的实像，2f>v>f；当u=2f时，成倒立、等大的实像，v=2f；当f<u<2f时，成倒立、放大的实像，v>2f；当u=f时，无像．经凸透镜折射后的光线是平行的，没有会聚点．当u<f时，成正立、放大的虚像．据此解答．
【详解】
A.图示位置在光屏上呈现一个清晰的烛焰的像，此时像距大于物距，成的是倒立、放大的实像，若透镜不动，蜡烛和光屏都向右移动，物距变小，像距变大，像变大，所以可以看到像变大，所以A选项正确；
B.凸透镜成的实像都是倒立的，虚像才是正立的，此时，成的是倒立、放大的实像，不是正立、放大的实像，所以B选项不正确；
C.透镜右移时，蜡烛与凸透镜间的距离（物距）变大，物距本来就大于焦距，透镜右移物距更大，不可能小于焦距，物距小于焦距时，才能成正立的虚像，因此眼睛在光屏一侧，通过透镜只能看到倒立的像，所以C选项不正确；
D.远视镜片是凸透镜，凸透镜对光线有会聚作用，若在透镜和蜡烛之间放远视镜片，由于远视镜对光线有会聚作用，透镜成像提前，光屏应适当向左移，光屏上才可再次出现清晰的像，所以D选项不正确．
故选A．
4、B
【解析】
A、羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆；
B、筷子在使用过程中，动力臂小于阻力臂，是费力杠杆；
C、老虎钳在使用过程中，动力臂大于阻力臂，是省力杠杆；
D、开瓶起子在使用过程中，动力臂大于阻力臂，是省力杠杆；
5、C
【解析】
A、电流从螺线管的左端流入，右端流出，结合线圈的绕向，可以确定螺线管的右端为N极，左端为S极；由于异名磁极相互吸引，同名磁极相互排斥，所以小磁针的N极将远离螺线管的N极，小磁针的S极将靠近螺线管的N极，故是逆时针转动，故A正确，不符合题意；
B、塑料捆扎绳与手摩擦带电；塑料捆扎绳上带的是同种电荷，同种电荷相互排斥，所以塑料绳会向四周散开，故B正确，不符合题意；
C、图为电磁感应现象的实验，发电机根据电磁感应原来制成的，故C错误，符合题意；
D、当水位没有达到A时，电磁铁没有磁性，只有绿灯亮；当水位到达A时电路接通，电磁继电器有磁性，衔铁就会在磁力吸引的作用下与红灯接通，红灯亮；故D正确，不符合题意；
6、C
【解析】
电压表应并联在用电器两端，可以直接接在电源两极上；电流表必须与用电器串联，不能直接接在电源两极上。电流表和电压表都要求电流要“正进负出”。同时注意电源短路是不能出现的。
【详解】
A、图中电压表与灯L2并联，但接线柱接反了，指针会出现反偏，容易损坏电压表，不合题意；
B、图中电流表串联在电路中，但接线柱接反了，指针会出现反偏，容易损坏电流表，不合题意；
C、图中两灯泡并联，工作时互不影响，开关在干路可控制两只灯泡，连接正确，符合题意；
D、图中电键闭合后，形成电源短路，会损坏电源，不合题意。
故选：C。
本题中涉及到了我们在连接电路时容易出现的一些错误连接，并注意分析这种错误所对应可能出现的后果，有一定综合性。
7、A
【解析】
根据设计要求，安装一盏吊灯和一盏壁灯，要求能根据需要各自独立工作，则两盏灯是并联的，分别由开关控制，故A正确．选项BCD不符合要求．

二、填空题（本大题7小题，共21分）
8、振动，音调
【解析】声音的产生是因为物体的振动而产生的；演员不断调整手指在琴弦上的按压位置是改变琴弦的振动频率，从而改变音调。
9、1258
【解析】
电阻箱的读数：用三角标志所对的数字乘以下面的倍数，然后把他们相加．
【详解】
电阻箱的示数：1×1000Ω+2×100Ω+5×10Ω+8×1Ω=1258Ω．
10、玻璃板 像 同一高度 前后移动光屏，直到光屏上的像最清晰
【解析】
在“探究平面镜成像的特点”实验中，用透明的玻璃板代替平面镜，目的是可以在物体一侧，既能看到蜡烛A的像，也能看到代替蜡烛A的蜡烛B，便于确定像的位置；在“探究凸透镜成像的规律”实验中，为了使像呈在光屏的中央，应调节凸透镜和光屏的高度，使它们的中心与烛焰的中心在同一高度；在“探究凸透镜成像的规律”实验中，当物距大于焦距时，可以通过移动光屏的方法来找像，直到光屏上的像最清晰。
11、 变小 FB=FD
【解析】试题分析：（1）当环境温度升高时，液体密度变小，浸没在液体中的小球体积恒定不变，由可得，浮力变小。
（2）在某一环境温度下，四个小球处于如图位置，B小球和D小球体积相同，浸没在同种液体中，所以两球受到的浮力大小关系为FB=FD。
考点： 浮力 物体的浮沉条件
12、1.26×105 40
【解析】
完全燃烧4.2g酒精放出热量：Q放=m酒精q=4.2×10-3kg×3.0×107J/kg=1.26×105J；
由题意可得，水吸收的热量：Q吸=30%Q放=30%×1.26×105J=3.78×104J，
根据Q吸=c水m水△t可得，水升高的温度：
△t==15℃，
水的末温：t=t0+△t=25℃+15℃=40℃。
13、900 1.0×103 漂浮
【解析】
正方体物块的体积：V＝L3＝（0.1m）3＝1×10﹣3m3，由 可得，正方体的质量： ＝0.9×103kg/m3×1×10﹣3m3＝0.9kg，正方体的重力：＝0.9kg×10N/kg＝9N，因水平面上物体的压力和自身的重力相等，所以此时物块对容器底的压强： ；由图可知，容器内水的深度为9cm时，正方体受到的浮力为9N，正方体排开液体的体积：＝（0.1m）2×0.09m＝9×10-4m3，由 可得液体的密度： ；由图可知，容器内液体的深度大于9cm后正方体受到的浮力不变，此时物体受到的浮力和自身的重力相等，且此时物体没有浸没（h浸＜L），所以当h＝10cm时，物块处于漂浮状态．
14、61.4 20 1.17×101
【解析】
由图甲可知，金属块的质量为m=50g+10g+1.4g=61.4g；由图乙可知，金属块的体积为V=80mL−60mL=20mL=20cm1；金属块的密度为ρ===1.17g/cm1=1.17×101kg/m1．

三、作图题（共7分）
15、
【解析】
从图中可以看出，OB的长度大于OA的长度，则最长的力臂为OB，因此最小力F的作用点在B点，过在B点作垂直于0B的向上的力，即为最小力F的示意图．如图所示：

16、
【解析】
由图知道，反射光线与镜面的夹角为30°，所以反射角是90°-30°=60°，即入射角也为60°，过入射点A做出平面镜的法线，再根据入射角等于60°在法线左侧作出入射光线，并标出入射角的度数60°；
再根据平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，做出凹透镜后的折射光线，光路如下：

17、见下图

【解析】
作出球点S关于平面镜的对称点，即为像点S′，像点S’和人的眼睛P点在一条直线上，连接S′P交平面镜于点O，沿OP画出反射光线，连接SO画出入射光线．如图：

四、实验题（本大题共5小题，共20分）
18、 3.8 5 0.912
【解析】
（1）根据一上一下的原则，将滑动变阻器接入电路，把电阻R0的右端接线柱和滑动变阻器的横杆右端接线柱（或左端接线柱）连接起来，如图：

（2）①保持开关S1断开，使滑动变阻器R接入电路中的电阻最大；
②闭合开关Sl，将S2拨到触点2，移动滑片，使电压表的示数为3.8V；
③再将开关S2拨到触点1，保持滑片的位置不动，此时电压表的量程为0﹣15V，分度值为0.5V，电压表示数为5V，由于串联电路两端电压等于各部分电压之和，所以灯泡正常发光时，定值电阻R0两端的电压为5V﹣3.8V＝1.2V，由欧姆定律知道，此时通过灯泡的电流：I＝＝0.24A；
③灯泡额定功率的表达式：P额＝U额I＝3.8V×0.24A＝0.912W。
19、B 呈现光路 不在 ③ 2 防止玻璃板太厚呈现两个像 20 不能 10:1
【解析】
（1）①已知入射光线AO和反射光线OB，多次改变光的入射角度，测反射角与入射角的大小，并比较得出反射角与入射角的大小关系，因此该实验探究了反射定律中的反射角等于入射角；
②在研究光的反射规律时，安装一个光屏后，能够利用光的漫反射现象在光屏上看到光的传播途径；将光屏的左半部分向前后翻折，就不会看到反射光线，只有当整个光屏为一平面时，才能够看到反射光线，因此可以探究反射光线、入射光线、法线是否在同一平面内；
③根据光的反射定律可知，在反射现象中，反射光线、入射光线分居法线两侧；反射光线、入射光线和法线在同一平面内，因此若将纸板倾斜，如图乙所示，让光线仍贴着纸板沿AO方向射向镜面，此时反射光线与入射光线仍在同一平面内，仍然在纸板这一平面上，但不能看到反射光线，若此时通过平面镜观察纸板，因为物像关于镜面对称，则看到的图象应为丙图中的③。
（2）①透明的玻璃板，可以观察到玻璃板的另一侧；因为厚玻璃板的两个面都可以当作反射面，会出现两个像，影响到实验效果，所以应选用薄玻璃板，用2mm厚的。
②若白纸上每方格长度是5cm，将点燃的蜡烛由A点移至B点，此时它与玻璃板的距离为2×5cm=10cm，像与玻璃板的距离为10cm，则它与像的距离为10cm+10cm=20cm；因为平面镜成虚像，光屏不能承接虚像，所以用光屏在玻璃板后面无论如何移动，在光屏上都不能成像。
③根据平面镜成像特点可知平面镜所成的像和物体关于平面镜对称。所以图中表盘数字的顺序与实际顺序左右相反，时针指向10和11之间，分针指向7，实际时间为10：1．如下图所示：

20、 灯泡断路 左 0.65 1.9 较小 时大时小
【解析】
（1）原电路中，电压表测电源电压是错误的，应测灯的电压，因为电源电压为3V，故应接在“3”接线柱上，如下图所示：

（2）经分析，实验中发现电流表的示数为零，电压表示数较大，电路可能出现的故障是灯泡断路；
（3）灯在额定电压下正常发光，示数为2V小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向左移动，直到电压表示数为额定电压；
（4）小灯泡正常发光时，电流表的示数如图所示，电流表选用小量程，分度值为0.02A，电流为0.26A，则小灯泡的额定功率为：P＝UI＝2.5V×0.26A＝0.65W；根据串联电路的规律和欧姆定律，滑动变阻器连入电路的电阻：R滑＝＝≈1.9Ω．
（4）灯的电流随电压的增大而变大，根据P＝UI可知，灯的功率变大，灯的温度升高，灯的电阻变大，故灯泡电阻随电压增大、亮度增强而增大．误差是在正确测量条件下，测量值与真实值的差异，如果只是误差，三次测量值相差会比较小，并具有时大时小的特点．
21、力 会 磁场和电流的方向都不变，受力方向不变，仍按原来方向向右运动 把电源正负极接线反接
【解析】
（1）通电导体周围存在磁场，这个磁场与磁体的磁场相互作用，使通电导体受力改变运动状态开始运动．
（2）通电导体在磁场中受到力的作用，这个力的方向与磁场方向和导体中的电流方向有关．仅把磁体左右换位，没有改变磁场方向，导体中电流方向也不变，所以通电导体a仍然会向右运动．
（3）若要研究“通电导体的受力方向与电流方向的关系”，应控制磁场方向不变、改变导体中的电流方向．所以只把图1的电路电源两极对调即可．
22、右 便于测量力臂，并能消除杠杆自身重力的影响 小华 小华充分利用实验数据，结论具有普遍性，小明直接将力和力臂两个不同的物理量相加的处理数据方法不正确； 变大 杠杆自身的重力对实验有影响
【解析】
（1）实验中为了便于测量力臂，消除杠杆自身重力对实验的影响，应调节杠杆在水平位置平衡，调节时，需将平衡螺母向上翘的一端调节；
（2）实验结论必须要具有合理性、科学性，要符合物理规律；同时要多做几次实验，合理分析才能得出正确的结论；
（3）当拉力F向左倾斜时，分析出力臂的变化结合杠杆的平衡条件判断力的变化；
（4）图丁中，支点位于动力和阻力的右侧，弹簧测力计不但提了钩码，而且还提了杠杆，杠杆的重力对杠杆转动产生了影响．
【详解】
（1）图甲可知，杠杆的右端上翘，应将杠杆的平衡螺母向右调节，使杠杆处于水平位置平衡，这样做便于测量力臂，并能消除杠杆自身重力的影响；
（2）小明组是：动力+动力臂＝阻力+阻力臂，不同单位的物理量之间相加，是没有意义的，故错误；
分析所有实验数据后认为杠杆平衡的条件是：动力×动力臀＝阻力×阻力臂，故正确的是小华同学，科学的；
（3）若拉力F向左倾斜时，此时F的力臂变短，根据杠杆的平衡条件，阻力和阻力臂一定，动力F的力臂变短，则动力F变大；
（4）利用如图丁所示装置进行探究，杠杆的重心没有通过支点，杠杆的自重对杠杆平衡有影响．
此题是探究杠杆平衡实验，考查了杠杆的调平及杠杆平衡条件的应用，在利用平衡条件公式时，要注意分析力和对应的力臂．

五、计算题（本大题共2小题，共13分）
23、1.5×107J 2.1×107J 60%
【解析】
由Q放=Vq可求出天然气完全燃烧放出的热量；由公式Q吸=cm（t-t0）可求出水吸收的热量．由水吸收的热量跟天然气完全燃烧放出的热量之比可算出燃气灶的效率．
（1）天然气完全燃烧放出的热量：
Q放=Vq=0.5m1×7.0×107J/m1=1.5×107J．
（2）水吸收的热量：Q吸=cm（t-t0）=4.2×101J/（kg•℃）×100kg×（70℃-20℃）=2.1×107J．
（1）燃气灶的效率：η=Q吸/Q放×100%=2.1×107J /1.5×107J ×100%=60%．
24、（1）5.83km （2）2h
【解析】
（1）根据对交通标志牌的了解确定轿车行驶的速度，然后利用s=vt计算路程；
（2）已知速度与路程，由t=可求出轿车的行驶时间；
【详解】
（1）从速度表中可知，轿车行驶速度为v=70km/h，
t=5min=h，
根据v=可得，在5min内轿车行驶的路程：
s=vt=70km/h×h≈5.83km；
（2）轿车以该速度匀速行驶140km需要的时间：
t′===2h．
答：（1）在5min内轿车行驶的路程是5.83km；
（2）轿车以该速度匀速行驶140km需要2h；
【点评】
本题考查了对交通标志牌含义的了解及速度变形公式的应用，是一道基础题，生活中要注意对各类标志牌含义的了解．

六、综合能力题（本大题共3小题，共18分）
25、电 内 44Ω 840s 给R1并联一个电阻R3即可
【解析】
（1）电热水机工作时，是将电能转化为内能，主要利用了电流的热效应．
（2）当温控开关S闭合时，电阻R1被短路，只有加热电阻R2接入电路，饮水机处于加热状态，由得R2的阻值：，
（3）当S断开时，R1与R2串联，电路中的总电阻最大，总功率最小，饮水机处于保温状态（低挡位），因串联电路中总电阻等于各分电阻之和，所以，此时电路中的电流：，
则电热饮水机的保温功率（即加热电阻R2消耗的功率）：．
一标准大气压下，水的沸点t＝100℃，把水烧开，水吸收的热量：．
不计热损失，饮水机消耗的电能： ，
由知，饮水机需要加热的时间：；
（4）用低温挡把水烧开时，时间太长，想要缩短时间，在保证高温挡功率不变的情况下，需要增大R2的功率，需增大电流，需减小总电阻，则应给R1并联一个电阻R3即可．
26、小 碳纤维 20 15% 80 480
【解析】
（1）考查了流体压强与流速的关系：流速越大，压强越小；流速越小，压强越大，据此解答
（2）分析材料的特点是强度大而密度要小，据此在表中数据选择所需材料
（3）根据图像，由求出车的速度
（4）根据求出获得的太阳能与获得的电能，然后求出效率
（5）由图象求出车的速度，由公式P=Fv及其变形公式求功率及车受到的阻力即可
【详解】
（1）流体压强与流速的关系是：流速越大，压强越小；流速越小，压强越大；由图乙知道，流过汽车上方的空气速度比下方空气速度大，所以，上方空气压强比下方空气压强小；
（2）由于设计Quaranta车身的材料应具有强度高且轻便的特点，即要求材料强度大而密度要小，根据表格所列的材料知道，最为理想的是碳纤维；
（3）根据题意知道，从静止开始加速100m的路程最短仅需5s，所以，车的最大平均速度是：
（4）太阳能电池的效率是：η=
（5）由图丙知道，车以最大机械功率P运动时的速度是10m/s，由P=Fv知道，车的牵引力是：，又因为车做匀速运动，所以小车所受阻力是：f=F=80N，由图丙知道，保持P1 功率匀速运动的速度是v1 =6m/s，且小车所受阻力恒定不变，所以，车的功率是：
本题是一道综合题，涉及的知识点很多，但难度不大，应用相关知识点即可正确解题
27、（1）0；（2）Ux=U﹣；（3）
【解析】
（1）由图可知，滑动变阻器与定值电阻R0串联，电压表测量滑动变阻器两端的电压，所以，当闭合开关S、盘中没有放物体时，滑动变阻器连入的电阻为0，分压为0，电压表的示数为0；
（2）当在托盘上放质量为m的物体时，设弹簧缩短的长度为△L依据胡可定律F=k△L得： △L =mg/k，由题意可知，滑片向下移动的长度和弹簧缩短的长度相同则电阻丝接入电路的阻值为R接 =△L R / L，电压表示数Ux =U-IR0 =U-（UR0/R0+mg R /kL）；
（3）电路图如图所示：
根据胡克定律，有：x=mg/k，
滑动变阻器的连入电阻：Rx =x R / L，根据电流相同，有：Ux/Rx=U/R+R0，则Ux =U Rx /R+R0 =U/R+R0×xR /L=U/R+R0×mgR/kL=UgR/(R+R0)kLm，即Ux与托盘上的物体质量成正比,这样，可使电子称表头示数均匀.
