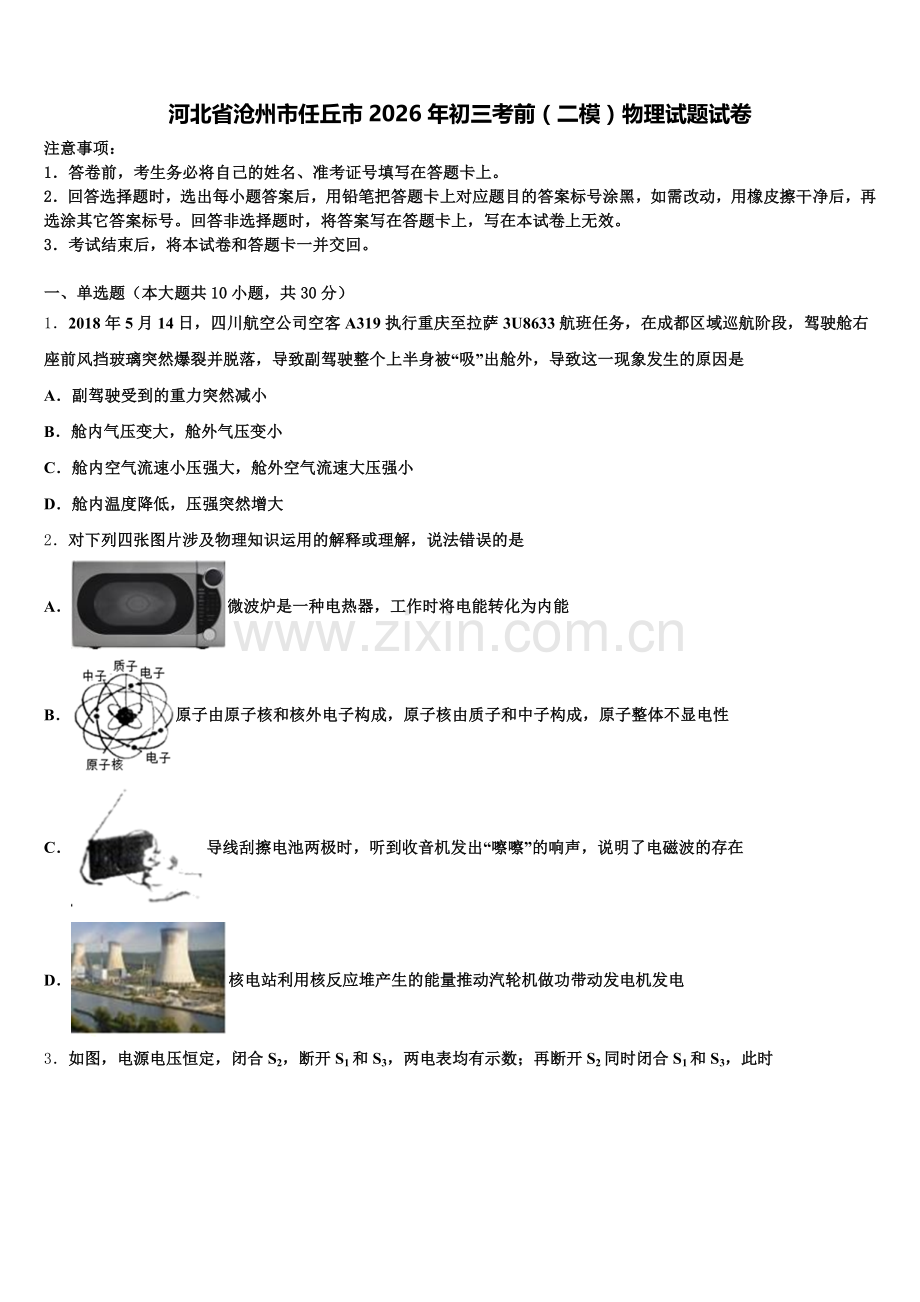

河北省沧州市任丘市2026年初三考前（二模）物理试题试卷
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。

一、单选题（本大题共10小题，共30分）
1．2018年5月14日，四川航空公司空客A319执行重庆至拉萨3U8633航班任务，在成都区域巡航阶段，驾驶舱右座前风挡玻璃突然爆裂并脱落，导致副驾驶整个上半身被“吸”出舱外，导致这一现象发生的原因是
A．副驾驶受到的重力突然减小
B．舱内气压变大，舱外气压变小
C．舱内空气流速小压强大，舱外空气流速大压强小
D．舱内温度降低，压强突然增大
2．对下列四张图片涉及物理知识运用的解释或理解，说法错误的是
A．微波炉是一种电热器，工作时将电能转化为内能
B．原子由原子核和核外电子构成，原子核由质子和中子构成，原子整体不显电性
C．导线刮擦电池两极时，听到收音机发出“嚓嚓”的响声，说明了电磁波的存在
D．核电站利用核反应堆产生的能量推动汽轮机做功带动发电机发电

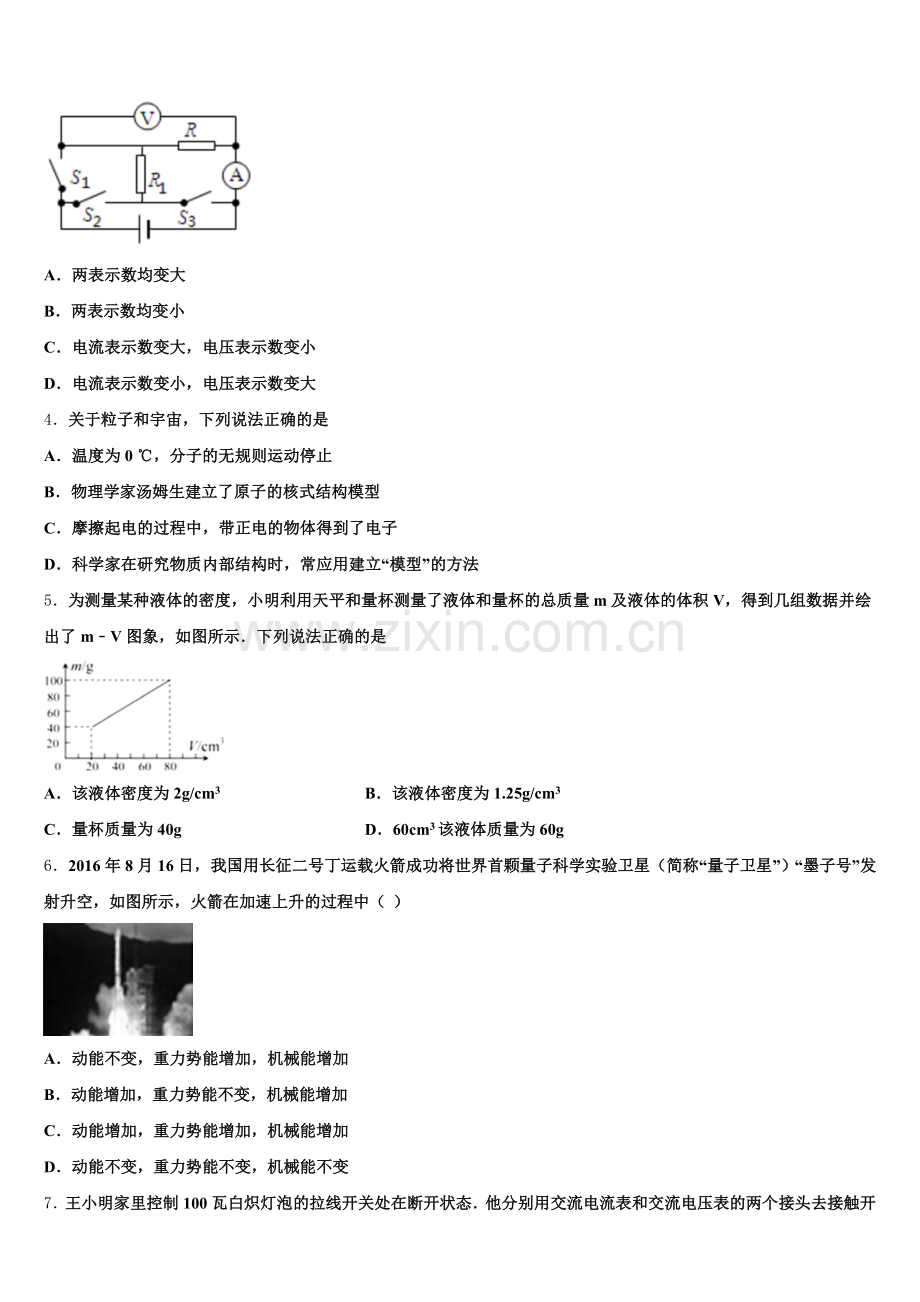

3．如图，电源电压恒定，闭合S2，断开S1和S3，两电表均有示数；再断开S2同时闭合S1和S3，此时

A．两表示数均变大
B．两表示数均变小
C．电流表示数变大，电压表示数变小
D．电流表示数变小，电压表示数变大
4．关于粒子和宇宙，下列说法正确的是
A．温度为0 ℃，分子的无规则运动停止
B．物理学家汤姆生建立了原子的核式结构模型
C．摩擦起电的过程中，带正电的物体得到了电子
D．科学家在研究物质内部结构时，常应用建立“模型”的方法
5．为测量某种液体的密度，小明利用天平和量杯测量了液体和量杯的总质量m及液体的体积V，得到几组数据并绘出了m﹣V图象，如图所示．下列说法正确的是

A．该液体密度为2g/cm3 B．该液体密度为1.25g/cm3
C．量杯质量为40g D．60cm3该液体质量为60g
6．2016年8月16日，我国用长征二号丁运载火箭成功将世界首颗量子科学实验卫星（简称“量子卫星”）“墨子号”发射升空，如图所示，火箭在加速上升的过程中（ ）

A．动能不变，重力势能增加，机械能增加
B．动能增加，重力势能不变，机械能增加
C．动能增加，重力势能增加，机械能增加
D．动能不变，重力势能不变，机械能不变
7．王小明家里控制100瓦白炽灯泡的拉线开关处在断开状态．他分别用交流电流表和交流电压表的两个接头去接触开关内的两个接线柱．这时出现的现象是（　　）
A．用电压表接触后，表的读数为220伏，同时电灯发光
B．用电压表接触后，表的读数为零，电灯不发光
C．用电流表接触后，表的读数为安，电灯不发光
D．用电流表接触后，表的读数为安，同时电灯发光
8．2019年3月19日，材料领域国际顶级期刊《自然·材料》发表复旦大学修发贤团队最新研究论文《外尔半金属砷化铌纳米带中的超高电导率》，在室温下制备出新型超高导电材料-砷化铌纳米带。关于这种材料的应用，下列说法正确的是
A．适合制作电饭锅的发热体
B．适合制作输电导线
C．适合制作滑动变阻器的电阻丝
D．适合制作白炽灯的灯丝。
9．下列现象中，与静电无关的是
A．在一些地毯的纺织过程中，往往会在地毯里夹杂一些不锈钢的钢丝
B．运送汽油的油罐车上常有一条铁链拖在地上
C．输电线的芯线用铝制成，外皮用塑料制成
D．冬天，晚上脱毛衣时会看到火花、听到响声
10．如图所示，电源电压恒为15V，定值电阻R的阻值为20Ω，闭合开关后，使变阻器的阻值减小5Ω，电流表示数变化了0.1A，则下列说法正确的是（ ）

A．电流表示数减小了0.1A
B．电压表示数减小了0.5V
C．定值电阻的电功率增大了0.2W
D．电路总功率增大了1.5W
二、多选题（本大题共3小题，共12分）
11．放在水平桌面上的两个容器中分别盛有甲、乙两种不同的液体．将体积相等的物体A、B先后放到两种液体中，静止后两个物体在液体中的情况如图所示．已知甲、乙液体的密度分别为ρ甲、ρ乙，物体A、B的密度分别为ρA、ρB，下列关系正确的是

A．ρ甲＜ρ乙 B．ρA＞ρB C．ρ乙＞ρB D．ρ甲＞ρA
12．下列说法中正确的是
A．磁悬浮列车是利用磁极间的相互作用实现悬浮的
B．电磁起重机是利用电流的磁效应制成的
C．发电机是利用电磁感应现象制成的
D．动圈式扬声器是利用电流的热效应工作的
13．如图所示的几个电路中，若的阻值和电源电压已知，那么能测出阻值的图是（ ）。
A． B． C． D．
三、填空题（本大题共5小题，共10分）
14．寒冬，济南市某处消防栓发生爆裂，大量的清水喷涌而出，在低温的作用下，附近绿化带内的植物全部穿上了厚厚的“冰衣”（如图所示），虽然气温没有回升，过一段时间，发现“冰衣”还是变小了．形成“冰衣”和“冰衣”变小所涉及的物态变化分别是_____、_____．

15． “电流周围存在磁场”是丹麦科学家________首先发现的．人们依据磁场中被磁化的细铁屑的规则排列分布，假想出一条条带箭头的曲线叫做_______（如图所示，通电螺线管A端相当于条形磁铁的______极（选填“北”或“南”）．

16．如图所示，物体重180N，小明用100N的拉力(方向不变)将物体匀速提升2m，用了10s，则此过程中有用功为________J，拉力的功率为_________w，滑轮组的机械效率为_________。

17．各种形式的能在一定的条件下可以相互转化，如图已给出了两个实例，请你补充其余两个．

①______；②______．
18．如图所示，木块在手的压力作用下沿墙面竖直向下做匀速直线运动，此时撤去手的压力的同时重力也消失，木块将_____，原因是_____。

四、计算题（本大题共3小题，共29分）
19．如图为某小区供电设备向居民楼输电的示意图．当居民楼内用户用电器消耗的总功率P为22kW时,居民楼用户用电器两端的实际电压为220V,求
通过输电代的电流是多大？若输电线的总电阻r为，则供电设备的输出电压为多大？输电线上损失的电功率为多大？
20．如图所示的电路中，灯泡L上标有“8V 1W”字样，R2的阻值为8Ω．电流表的量程为0~0.8A，电压表的量程为0~3V．当开关S1、S2、S3都闭合时，灯泡L正常发光；当开关闭合S3，断开S1、S2时，移动滑片，当滑片移到中点和移到左端时，小灯泡消耗的功率之比为9:1．求：

（1）灯泡L的电阻
（2）滑动变阻器的最大阻值R1
（3）当开关闭合S2，断开S1、S3时，试求出在不超过电流表和电压表量程的情况下，电阻R2消耗功率的变化范围．
21．市公交总公司新购买了一批电动公交车，部分数据如下表所示．
整备质量(空车质量)
1.32×104kg
一次充电续航里程(某一速度匀速行驶)
150km
电池总电压
400V
电池总容量
250A·h
当该公交车电池储存的能量降低到充满电时的 20%以下时，就需要再次充电．请根据技术参数和具体要求，求解下列问题：该电动公交车充满电，储存的电能是多少焦？该公交车完成一次充电续驶里程（某一速度匀速行驶）150km 中，若消耗的电能均用于水平行驶做功，则该车行驶时受到的阻力多大？该公交车的运行线路没有明显的上下坡，运行 1 趟（从始发站到终点站）全程为 18km．经过测算，公交车以某一速度匀速行驶运行 1 趟，因停车需损失 5.44×106J 的电能．则该车充满一次电最多能跑几趟该公交线路？（结果保留整数）
五、作图题（本大题共2小题，共4分）
22．按要求完成作图在做平面镜成像实验时，如图平面镜不垂直于桌面，请画出一条B处人眼看到烛焰上一点A的光路．一个带电体A放在绝缘桌面上静止，B为轻质小球用细线悬挂起来，当B静止时如图所示．请画出A所受静摩擦力fA和细线对B的拉力F的示意图．

23．根据图中通电螺线管的N，S极，在导线中标出电流方向。

六、实验探究题（本大题共3小题，共15分）
24．小明同学为了测量天津“独流牌”老醋的密度，进行以下实验。请你完成下列内容：
（1）将天平放在水平台上，把游码放在______处，发现指针指在分度盘的右侧，要使横梁平衡，应将平衡螺母向______（选填“右”或“左”）调。
（2）接下来进行以下三项操作：
A．用天平测量烧杯和剩余老醋的总质量；
B．将烧杯中的一部分老醋倒入量筒，测出这部分老醋的体积；
C．将待测老醋倒入烧杯中，用天平测出烧杯和老醋的总质量。
以上操作的正确顺序是______；（填字母序号）
（3）由图可知，老醋的体积为______，老醋的密度为______。

25．小明小组在测量滑轮组机械效率实验中，利用如图所示的滑轮组进行了4次测量，测得数据如下表所示．
次序
钩码所受的重力
钩码提升高度
拉力
绳端移动距离
机械效率
1
1
0.1
0.7
0.3
47.6%
2
1
0.2
0.7
0.6
47.6%
3
2
0.1
1.1
0.3
60.6%
4
5
0.1

0.3

（1）实验中应竖直向上_____拉动弹簧测力计．
（2）第4次实验测得弹簧测力计示数如图，是_____N，机械效率η＝_____%．
（3）比较第_____次实验，小组同学发现：同一滑轮组的机械效率与重物被提升高度无关；比较第3、4次实验数据可知，同一滑轮组，_____越大，机械效率越高：第4次拉力做的额外功与第3次相比_____（增大减小/不变）．
（4）在测拉力时，某同学觉得很难使测力计做匀速直浅运动，不便于读数，就让测力计处于静止状态时读数，测得的机械效率与实际相比_____（选填“偏大”、“偏小”或“不变”）．
（5）小强小组也按正确方法操作测量滑轮组的机械效率，如图是他实验中的情景，下表是他记录的一组数据．根据计算进行比较，发现表中数据的不合理之处是_____
钩码重量G（N）
钩码上升距离h（m）
测力计拉力F（N）
测力计移动距离s（m）
2
0.05
0.4
0.15

26．小明做测“小灯泡电功率”实验时，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电压表、电流表、开关和导线．

（1）如图甲所示是小明没有连接完的电路，请你用笔画线代替导线，帮小明将实物电路连接完整；
（_____）
（2）小明连好电路闭合开关后，发现小灯泡发光较暗，无论如何移动滑动变阻器滑片P，小灯泡亮度都不变，则原因可能是________．
（3）小明通过移动滑片P，分别记下了多组对应的电压表和电流表的示数，并绘制成了如图乙所示的U﹣I图象，根据图象提供的信息，可计算出小灯泡的额定功率是______W．
（4）实验结束后，小明仅将小灯泡换成定值电阻，来探究电流与电阻的关系，小明想要完成四组实验，准备好的定值电阻有5Ω、10Ω、15Ω、20Ω．
①将电路连接正确后，闭合开关，移动变阻器的滑片P，使定值电阻两端的电压为2V，此时电流表的示数如图丙所示为_____A，则定值电阻的阻值为______Ω．
②断开开关，将定值电阻换成阻值为10Ω的电阻，闭合开关，滑动变阻器滑片应向_____（选填“左”或“右”）移动；为完成此四组实验，滑动变阻器的最大电阻应不小于_______Ω．
参考答案

一、单选题（本大题共10小题，共30分）
1、C
【解析】
正在高空中飞行的飞机，挡风玻璃突然爆裂，舱内空气流速小压强大，舱外空气流速大压强小，故形成向外的压强差，因此副驾驶整个上半身被“吸”出舱外，故C正确，ABD错误．
2、A
【解析】
A、微波炉是利用电磁波加热食品的，不是利用电流的热效应，不属于电热器，故A错误，符合题意；
B、原子由带正电的原子核和带负电的核外电子构成，原子核由带正电的质子和不带电的中子构，原子核所带正电荷与核外电子所带负电荷数量相等，整个原子不显电性，故B正确；
C、收音机发出“嚓嚓”的响声是受到电磁波的干扰，而迅速变化的电流周围才能产生电磁波，故C正确，不符合题意；
D、核能发电时，在核反应堆中，铀核的裂变将核能转化为内能；在汽轮机中，内能再转化为机械能；在发电机中，机械能转化为电能，所以核电站利用核反应堆产生的能量推动汽轮机做功带动发电机发电，故D正确，不符合题意。
3、A
【解析】
由电路图可知，闭合S2，断开S1和S3，两电阻串联，电压表测R的电压，电流表测电路中的电流，根据串联电路的电压规律可知，R两端的电压小于电源电压，电路的总电阻为两个电阻的和，则电流表的示数为I1=,再断开S2，同时闭合S1和S3,R2、R3并联，电压表测电源电压，故电压表的示数变大，此时电流表测R的电流，电流表的示数为I2=,比较可知电流表的示数变大，故A正确．
4、D
【解析】
根据分子动理论知道，分子在永不停息的做无规则运动，温度越高，分子无规则运动越剧烈，所以当物体的温度降到0℃时，物体中所有分子仍然不停地做无规则的运动，故A错误；
卢瑟福根据α粒子散射实验提出了原子的核式结构模型，汤姆生发现电子并提出类似“枣糕”的原子模型，故B错误；
摩擦起电的过程是电子转移的过程，得到电子的物体带负电，失去电子的物体带正电，故C错误；
科学家在研究物质内部结构时，常应用建立“模型”的方法，故D正确。
5、D
【解析】
AB.设量杯的质量为m杯，液体的密度为ρ，读图可知，当液体体积为V1＝20cm3时，液体和杯的总质量m总1＝m1+m杯＝40g可得： ①，当液体体积为V2＝80cm3时，液体和杯的总质量m总2＝m2+m杯＝100g，可得：ρ×80cm3+m杯＝100g②，①﹣②得：液体的密度：ρ＝1g/cm3，故AB错误；
C.把量杯质量为40g代入①得m杯＝20g，故错误；
D.当液体的体积V3＝60cm3时，液体质量： ，故正确．
6、C
【解析】
火箭在加速上升的过程中，速度变快，动能变大；高度增加，重力势能变大；动能和势能统称为机械能，所以机械能变大．
7、D
【解析】
用电流表的两个接头去接触开关内的两个接线柱，由P=UI可得，，电流表的读数为0.45安，同时电灯发光．这是因为进开关的是火线，且电压表的电阻较大而电流表的电阻较小；
当用电压表接触开关内的两个接线柱时，它与100瓦的灯泡串联，由于它的电阻较100瓦灯泡的电阻大得多，所以电压主要分配在电压表上，电压表的读数约220伏，电灯不会发光．当用电流表接触开关内的两个接线柱时，由于电流表的电阻较1 00瓦灯泡的电阻小得多，故表的读数为I=0.45（安），同时电灯会发光．
故选D．
8、B
【解析】
电导率就是电阻率的倒数，在室温下制备出新型超高导电材料-砷化铌纳米带。说明该材料的电阻率非常小，在长度、横截面积、温度相同时，其电阻非常小，不适合制作滑动变阻器的电阻丝，根据焦耳定律，在其他条件相同时，电阻越小，产生的热量越小，故不适合做电饭锅的发热体，也不适合做白炽灯的灯丝，而制作输电线可以减小输电线上的电能损失．
9、C
【解析】
A、毛织地毯里夹杂一些不锈钢的钢丝，可以用来导走由于摩擦而使毛织地毯所带的电荷，与静电现象有关，故A不符合题意；
B、油罐车在运送石油的过程中，石油与油罐相互摩擦，摩擦起电，如果产生的静电荷不及时导走，容易产生电火花，引起火灾；所以在油罐车的下面挂一个铁链，目的是导走石油与油罐摩擦产生的静电荷，故该现象与静电现象有关，故B不符合题意；
C、输电线的芯线用铝制成，外皮用塑料制成，是因为铝是导体、塑料是绝缘体，可用来输送电流和防止人体触电，与静电现象无关，故C符合题意；
D、晚上脱毛衣与身体摩擦，摩擦起电，产生了静电，静电荷之间放电，产生电火花，与静电现象有关，故D不符合题意．
故选C．
10、D
【解析】
由图可知，变阻器R变与R串联在电路中，电压表测滑动变阻器两端电压，电流表测电路中电流；A、使变阻器的阻值减小5Ω，根据串联电路的电阻特点可知总电阻变小，由于电源电压不变，根据I＝可知电路中电流变大，所以电流表示数变化了0.1A，应是增大0.1A，故A错误；B、设原来变阻器接入电路的阻值为R变，变阻器的阻值减小5Ω后，此时变阻器接入电路的阻值为R变-5Ω，由题意可知：△I＝I2-I1＝0.1A，即：＝0.1A，所以：＝0.1A，解得：R变＝10Ω，R变＝-45Ω（舍去），所以，I1＝＝0.5A，I2＝＝0.6A，则电压表示数变化量：△U变＝I2（R变-5Ω）-I1R变＝0.6A×（10Ω-5Ω）-0.5A×10Ω＝-2V，所以电压表示数减小了2V；故B错误；C、定值电阻电功率的增大量：△P1＝I22R-I12R＝（0.6A）2×20Ω-（0.5A）2×20Ω＝2.2W，故C错误；D、总功率的增大量：△P＝UI2-UI1＝15V×0.6A-15V×0.5A＝1.5W，故D正确．故选D．
点睛：（1）由图R与滑动变阻器串联，电压表测滑动变阻器两端电压，电流表测的电路中电流，根据欧姆定律判断电流表示数变化情况；（2）根据串联电路的特点和欧姆定律先求出变阻器连入电路的阻值，然后分别根据电功率公式求出功率．

二、多选题（本大题共3小题，共12分）
11、AD
【解析】
由题图可知，A在甲、乙两种液体中都处于漂浮状态，则受到的浮力都等其重力，即受到的浮力相等；又由图可知A在甲、液体中排开的液体较多，根据阿基米德原理可知，ρ甲<ρ乙，故A正确，又据A漂浮在甲液体中，故ρ甲>A,故D正确；由B在乙液体中沉底可知，ρ乙ρB ，故C错误；由以上分析可知ρAρB ，故B错误．故选AD．
12、ABC
【解析】
A. 磁悬浮列车是利用同名磁极相互排斥的原理实现悬浮，从而大大减小摩擦力，提高运行速度的。故A正确。
B. 电磁起重机的核心部件是电磁铁，是利用电流的磁效应工作的。故B正确。
C. 发电机是利用闭合电路中的一部分导体在磁场中做切割磁感线运动，从而产生感应电流的，是电磁感应现象。故C正确。
D. 动圈式扬声器是利用振动的闭合线圈在磁场中来回切割磁感线，产生感应电流，从而将机械振动信号转化为电信号的，是电磁感应现象。故D错误。
13、ABC
【解析】
根据题中“能测出阻值的图是”可知，本题考查电阻的测量。利用电压表和电流表，结合串、并联电路电流和电压特点以及欧姆定律，直接或间接测出电阻两端的电压和通过电阻的电流，即可求得电阻的阻值，据此分析判断。
【详解】
由题可知，电源电压U和的阻值已知。
A．由图可知，Rx与R0串联，电压表测Rx两端的电压，根据串联电路中电流处处相等，可得通过Rx的电流，可得Rx的值：，故A符合题意。
B．由图可知，Rx与R0串联，电流表测电路电流I，由U=IR可计算得到R0两端电压U0，Rx两端电压Ux=U-U0=U-IR0，则，故可测出Rx的阻值，故B符合题意。
C．由图可知，Rx与R0并联，电流表测干路电流I，根据并联电路各支路两端的电压相等和欧姆定律，可得通过R0的电流，则通过Rx的电流，可得Rx的值：，故可测出Rx的阻值，故C符合题意。
D．由图可知，Rx与R0并联，电压表测电源电压，由可计算通过R0的电流，但通过Rx的电流无法得到，从而无法计算出Rx的阻值，故D不符合题意。

三、填空题（本大题共5小题，共10分）
14、凝固 升华
【解析】
根据题意知道，绿化带内植物的“冰衣”是喷射出来的水遇冷凝固形成的；“冰衣”变小是固态的冰升华形成水蒸气．
15、奥斯特 磁感线 北
【解析】
丹麦科学家奥斯特首先发现了电流周围存在磁场，为了描述看不见、摸不着的磁场，人们假想出一条条带箭头的曲线叫做磁感线，实际上不存在；由图知，电流从螺线管右端流入、左端流出；用右手握住螺线管，使四指所指的方向为电流的方向，则大拇指指向螺线管的左端，即螺线管的左端为N极（北极）．如图所示：

16、360 40 90％
【解析】
根据题意知道，克服重力做的是有用功，所以，滑轮组提升重物时所做的有用功是：W有 =Gh=180N×2m=360J；由图知道，有2段绳子拉着物体，即s=2h=2×2m=4m，所以，拉力所做的总功是：W总=Fs=100N×4m=400J，拉力所做的总功的功率是： =40W，滑轮组的机械效率是： =90%
17、发电机；热机．
【解析】
将机械能转化为电能的设备是发电机，将线圈转动起来，要消耗机械能，得到了电能；而电动机是通电后会转动，将电能转化为机械能；热机包括(蒸汽机、汽油机、柴油机等)，在工作过程中是将内能转化为机械能的．
18、一直竖直向下匀速运动下去； 撤去手的压力，则木块不再受墙壁的支持力和摩擦力，若重力也消失，根据牛顿第一定律可知，不受力的木块将保持匀速直线运动。
【解析】
根据题意知道，木块在手的压力作用下沿墙面竖直向下做匀速直线运动，此时若撤去手的压力，则木块不再受墙壁的支持力和摩擦力，若重力也消失，则木块将不受力，由牛顿第一定律知道，物体将保持外力消失瞬间的方向和速度做匀速直线运动，即一直竖直向下匀速运动下去。

四、计算题（本大题共3小题，共29分）
19、（1）100A（2）224V（3）400W
【解析】
（1）通过输电线的电流：I===100A；
（2）输电线上损失的电压：U损=Ir=100A×0.04Ω=4V，输电设备输出电压：U1=U2+U损=220V+4V=224V；
（3）输电线上损失的电功率：P损=IU损=100A×4V=400W．
20、（1）16Ω；（2）32Ω；（3）3.125W---5.12W
【解析】
当开关S1、S2、S3都闭合时，此时灯泡L与R2并联，灯泡L正常发光，故电源电压为灯泡额定电压8V；
（1）根据P=UI=得灯泡L的电阻：RL===16Ω；
（2）当闭合开关S3，断开S1、S2时，R1与L串联，由P=I2R可得，滑片移至中点和移至最左端时，小灯泡消耗的功率之比：===9：1，解得：=3：2，因电压一定时，电流与电阻成反比，所以，==3：2，解得R1=2RL=2×16Ω=32Ω；
（3）由题知，电源电压为8V，当闭合开关S2，断开S1、S3时，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻为零时，电路中的电流：I===1A>0.8A，则电路中的最大电流I大=0.8A，电阻R2消耗的最大电功率：P2大=I2大R2=(0.8A)2×8Ω=5.12W；电压表的量程为0~3V，当变阻器两端电压为3V时，电路中电流最小，此时R2两端电压为8V-3V=5V，此时R2消耗的功率最小：P2小===3.125W．
21、（1）3.6×108J；（2）1920N；（3）7 趟
【解析】
（1）电动公交车充满电，储存的电能：W=UIt=400V×250A×3600s=3.6×108J；
（2）电动公交车匀速行驶，阻力与牵引力平衡，即f=F，牵引力做功W′=Fs=fs，公交车电池储存的能量降低到充满电时的20%以下时，就需要再次充电，所以80%W=W′，所以： 80%W=Fs=fs，即：3.6×108J×80% =f×150×1000m，f=1920N；
（3））行驶1趟公交车耗能：W1=Fs'+W损=fs'+W损=1920N×1.8×104m+5.44×106J=4.0×107J，充满一次电最多能跑趟数：n=≈7（趟）．

五、作图题（本大题共2小题，共4分）
22、
【解析】
人的眼睛通过平面镜观察A点，人眼实际看到的是A在平面镜中的像，先做出A在平面镜中的像，然后连接BA′，如图所示：
．
由图可知，带电体A对小球B有吸引力的作用，因为物体间力的作用是相互的，小球B也给A一个反作用力，所以A有向右运动的趋势，其所受摩擦力方向水平向左，作用点在A的底面与桌面的接触面的中点上；细线对B的拉力F的作用点在细线与B的接触点上，方向沿绳子向上，如图所示：

23、
【解析】
由图知通电螺线管的左端为N极，利用安培定则，右手握住螺线管，大拇指指向N极，四指指向电流的方向，由此可以确定螺线管中的电流方向是从右端流入、左端流出。如下图所示：

六、实验探究题（本大题共3小题，共15分）
24、标尺左端零刻度线 左 CBA 40
【解析】
根据题中“小明同学为了测量天津“独流牌”老醋的密度”可知，本题主要考查的是学生对天平和量筒的使用、液体密度测量步骤和密度计算公式的理解和掌握。为避免液体在容器壁上有残留而造成实验误差，应先测出烧杯与液体总质量，然后向量筒中倒入适量液体，测出其体积，再测出烧杯与剩余液体的总质量，两者之差是所测液体的质量，据此合理安排实验步骤。由图示求出醋的质量，由量筒读出老醋的体积，利用密度公式求出老醋的密度。
【详解】
（1）用托盘天平测量物体质量时，把天平放在水平台上，游码移到标尺左端的零刻度处，若发现指针静止时指在分度盘中央刻度线的右侧，要使横梁平衡，应将平衡螺母向左调节。
（2）测量液体密度的实验步骤：将天平放在水平工作台上，调节天平平衡；用天平测出烧杯和老醋的总质量m2；将烧杯中老醋的一部分倒入量筒，测出这部分老醋的体积V；再用天平测量烧杯和剩余老醋的总质量m1，故接下来进行的三项操作正确的顺序是：CBA；
（3）由图可知，烧杯和老醋的总质量m2＝50g+20g+10g＝80g，
烧杯和剩余老醋的总质量m1＝20g+10g+5g＝35g，
量筒中老醋的质量m＝m2﹣m1＝80g﹣35g＝45g，
图中量筒中老醋的体积V＝40cm3，
老醋的密度。
25、匀速 2.2 75.8% 1、2 提升物体的重力 增大 偏大 弹簧测力计的读数错误
【解析】
（1）实验中应该竖直向上匀速拉动弹簧测力计，此时系统处于平衡状态，测力计示数等于拉力大小；
（2）第4次实验测得弹簧测力计示数如图，分度值为0.2N，大小是2.2N；根据表格第4次实验数据，则机械效率为：；
（3）探究滑轮组的机械效率与重物被提升高度关系时，应控制其他因素不变，只改变物体被提升的高度，由表格数据可知，应比较1、2两次实验；
比较第3、4次实验数据可知，同一滑轮组提升物体的重力越大，滑轮组的机械效率越高；
根据可得第3次做的额外功：，
第4次做的额外功： ，所以第4次拉力做的额外功与第3次相比增大；
（4）在测拉力时，若让测力计处于静止状态时读数，则没有测量出绳子与机械之间的摩擦，导致拉力变小，总功变小，根据，故测得的机械效率与实际相比偏大；
（5）由表中实验数据可知：
，；
由计算结果可知，有用功大于总功，这是不可能的；由图示弹簧测力计可知，弹簧测力计分度值是0.2N，弹簧测力计所示应该是0.8N，而不是0.4N；故数据的不合理之处是弹簧测力计的读数错误．
26、将变阻器的下面两个接线柱连入了电路中 短路 5 左 40
【解析】

2.5V的小灯泡，电压表和电流表都作用小量程即可，如图甲将小灯泡左端连接到电流表的“0.3A”接线柱，再将小灯泡的右端（或滑动变阻器左上端）连接到电压表的“3V”接线柱即可，如图：

小明连好电路闭合开关后，发现小灯泡发光较暗，无论如何移动滑动变阻器滑片P，小灯泡亮度都不变，说明原因可能是将变阻器的下面两个接线柱连入了电路中，此时电阻较大，电路中电流较小，所以发光暗．
小明通过移动滑片P，分别记下了多组对应的电压表和电流表的示数，并绘制成了如图乙所示的图象，根据图象提供的信息，灯泡电压为2.5V时，电流为0.2A，小灯泡的额定功率是：．
实验结束后，小明仅将小灯泡换成定值电阻，来探究电流与电阻的关系．
将电路连接正确后，闭合开关，移动变阻器的滑片P，使定值电阻两端的电压为2V，此时电流表的示数如图丙，电流表使用小量程，分度值为0.02A，读数即电流为0.4A，则定值电阻的阻值为：．
断开开关，将定值电阻换成阻值为的电阻，闭合开关，根据串联电路的分压特点：电压与电阻成正比，所以定值电阻变大后，滑动变阻器接入电路的电阻也应变大，即滑动变阻器滑片应向左移动；
控制电阻两端的电压为2V，当接入最大20Ω电阻时，电流为：
，因为电源为6V，此时滑动变阻器两端的电压为：，滑动变阻器的最小电阻为：．
所以为完成此四组实验，滑动变阻器的最大电阻应不小于40Ω.
点睛：考查了测量小灯泡电功率和研究电流与电阻关系的实验，难点是最后一问，滑动变阻器的滑片调整方向，应熟练掌握串联电路的分压特点，串联电路的电流处处相等，根据可得，电阻越大，分得电压越多，即电压与电阻是成正比的．
