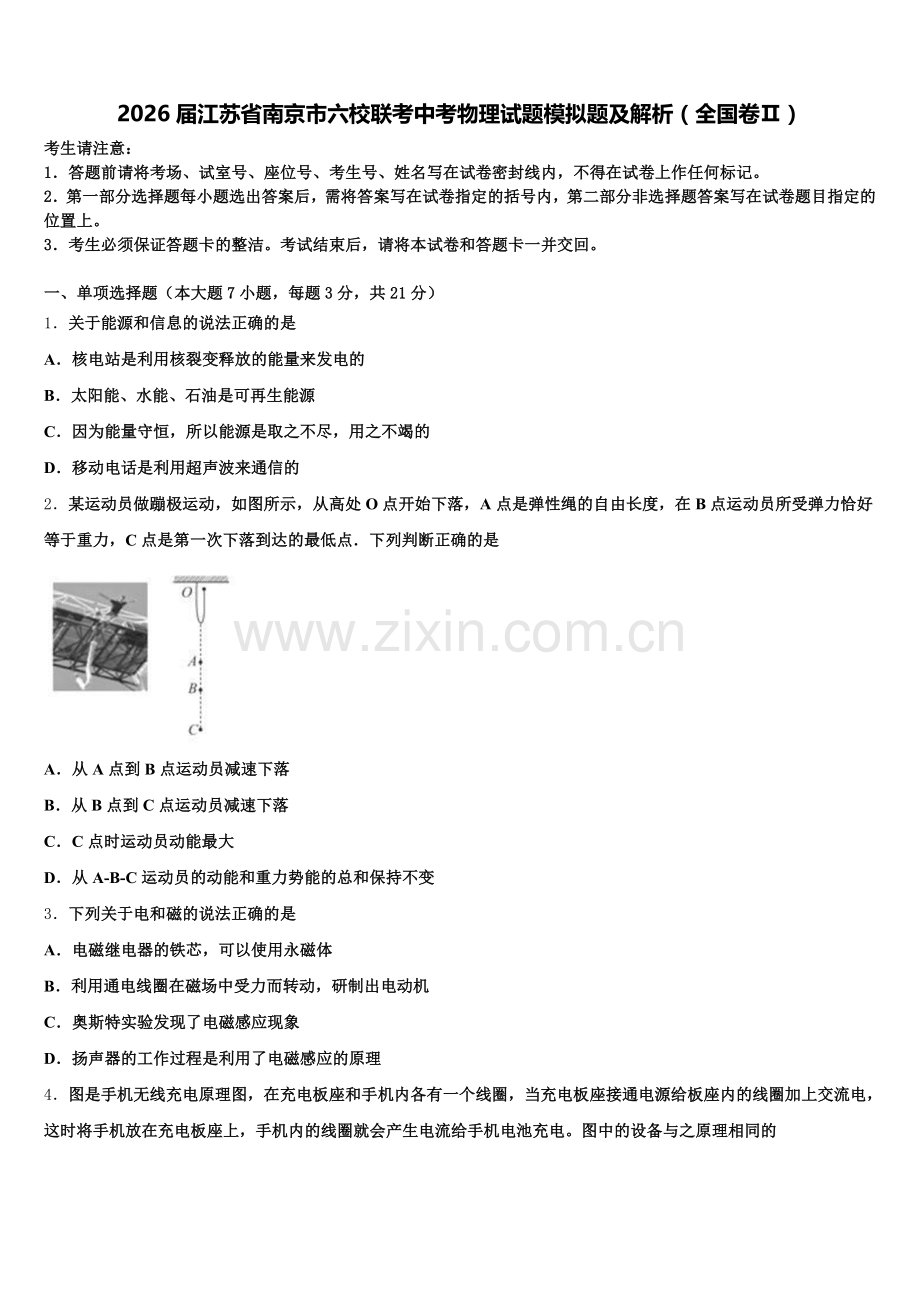

2026届江苏省南京市六校联考中考物理试题模拟题及解析（全国卷Ⅱ）
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单项选择题（本大题7小题，每题3分，共21分）
1．关于能源和信息的说法正确的是
A．核电站是利用核裂变释放的能量来发电的
B．太阳能、水能、石油是可再生能源
C．因为能量守恒，所以能源是取之不尽，用之不竭的
D．移动电话是利用超声波来通信的
2．某运动员做蹦极运动，如图所示，从高处O点开始下落，A点是弹性绳的自由长度，在B点运动员所受弹力恰好等于重力，C点是第一次下落到达的最低点．下列判断正确的是

A．从A点到B点运动员减速下落
B．从B点到C点运动员减速下落
C．C点时运动员动能最大
D．从A-B-C运动员的动能和重力势能的总和保持不变
3．下列关于电和磁的说法正确的是
A．电磁继电器的铁芯，可以使用永磁体
B．利用通电线圈在磁场中受力而转动，研制出电动机
C．奥斯特实验发现了电磁感应现象
D．扬声器的工作过程是利用了电磁感应的原理

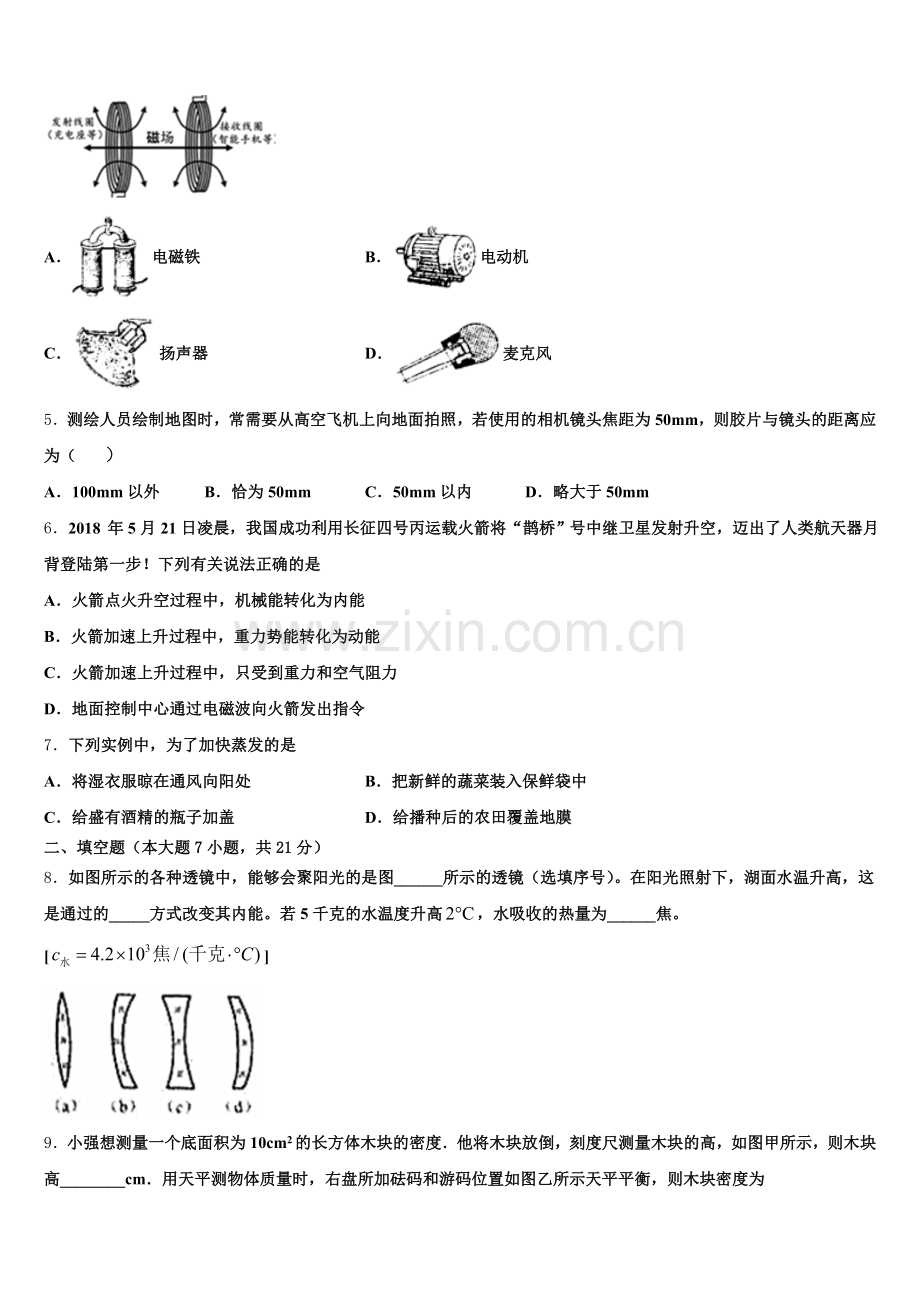

4．图是手机无线充电原理图，在充电板座和手机内各有一个线圈，当充电板座接通电源给板座内的线圈加上交流电，这时将手机放在充电板座上，手机内的线圈就会产生电流给手机电池充电。图中的设备与之原理相同的

A．电磁铁 B．电动机
C． 扬声器 D．麦克风
5．测绘人员绘制地图时，常需要从高空飞机上向地面拍照，若使用的相机镜头焦距为50mm，则胶片与镜头的距离应为（ ）
A．100mm以外 B．恰为50mm C．50mm以内 D．略大于50mm
6．2018 年5月21日凌晨，我国成功利用长征四号丙运载火箭将“鹊桥”号中继卫星发射升空，迈出了人类航天器月背登陆第一步！下列有关说法正确的是
A．火箭点火升空过程中，机械能转化为内能
B．火箭加速上升过程中，重力势能转化为动能
C．火箭加速上升过程中，只受到重力和空气阻力
D．地面控制中心通过电磁波向火箭发出指令
7．下列实例中，为了加快蒸发的是
A．将湿衣服晾在通风向阳处 B．把新鲜的蔬菜装入保鲜袋中
C．给盛有酒精的瓶子加盖 D．给播种后的农田覆盖地膜
二、填空题（本大题7小题，共21分）
8．如图所示的各种透镜中，能够会聚阳光的是图______所示的透镜（选填序号）。在阳光照射下，湖面水温升高，这是通过的_____方式改变其内能。若5千克的水温度升高，水吸收的热量为______焦。[]

9．小强想测量一个底面积为10cm2的长方体木块的密度．他将木块放倒，刻度尺测量木块的高，如图甲所示，则木块高________cm．用天平测物体质量时，右盘所加砝码和游码位置如图乙所示天平平衡，则木块密度为________kg/m1．

10．走近加油站，会闻到一股汽油味，这是因为汽油分子在 ；完全燃烧10kg 汽油可以放出 J 的热量（汽油的热值为4.6×107J/kg） ；汽油机是把内能转化为 能的动力设备．
11．如图，手机与音叉的位置保持不变，利用手机软件测出音叉发出的声音从变为。说明音叉发出的声音________（选填“音调”、“响度”或“音色”）变小。

12．物体实际发生的运动过程往往比较复杂，我们可以将其等效为同时参与几个方向上简单的运动．例如，物体做平抛运动时，可以视作在水平方问上以抛出的速度V做匀速直线运动，这段时间内，物体同时又在竖直方向上由静止做速度越来越快的变速直线运动．若一小球在水平方向以v = 2m/s的速度从O点抛出，其运动轨迹如图所示，已知OA = 4m，OB = 20m，该小球从抛出到运动至位置C的过程中，在竖直方向上的平均速度为_________m/s．

13．如图是小林同学在农家乐发现的一种叫做“舂米对”的示意图．使用这个装置时，人可在A端用力，B端有一个舂球，舂球打在石臼内的谷物上，可把谷物打碎．当游客用力将此装置的A端踩下后，B端上升，舂球的重力势能________ ；当游客的脚离开A端，B端下落时，舂球的重力势能转化为________ 能，此过程中对“舂米对”做功的力是________ ．“舂米对”的实质是________ 杠杆．

14．提高安全防范意识，不随便给陌生人开门。我们可以“闻声识人”，主要是通过声音的______分辨出门外是陌生人；也可以通过门上的“猫眼”看清门外的人，其中靠门外的透镜成正立、缩小的虚像，靠门内的_______透镜成正立、放大的虚像。
三、作图题（共7分）
15．如图所示，是家庭电路的一部分，请把白炽灯和开关连入家庭电路．
（_____）

16．重为4牛的物体静止在水平地面上，用力的图示法在如图中画出它受到的重力G。
（_____）

17．家用电吹风，由电动机和电热丝等组成，为了保证电吹风的安全使用，要求只能吹热风或吹冷风，不能只发热不吹风；请在图中用笔画线连接好符合要求的电路图．

四、实验题（本大题共5小题，共20分）
18．小腾和小组的同学完成了下面的实验：如图甲所示：在探究“电流和电阻的关系”的实验中，定值电阻R1由5Ω换成10Ω时，接下来滑动变阻器的滑片应向______（选填“左”或“右”）调节；若电源电压为6V，R1的可选最大电阻为20Ω，为保证电阻R1两端的电压为2V，那么滑动变阻器R2阻值应不小于______Ω。
做完实验后，把定值电阻换成小灯泡，小腾又完成了“测量额定电压是2.5V小灯泡电功率”的实验，如图乙所示：
①用笔画线代替导线完成图乙电路的连接；
②小腾连接完电路，闭合开关，发现灯泡不亮，电压表和电流表的指针无偏转，则电路中存在的故障为______。排出故障后，小腾移动滑片，记下每次对应的电压表和电流表的示数，并绘制了如图丙所示图像，根据图像可知小灯泡的额定功率是______W。
19．小刚用天平和量筒测金属块的密度时，进行了下列操作。小刚将天平放在水平桌面上，游码移至称量标尺左端的零刻度线后，发现指针指示的位置如图甲所示，他应将平衡螺母向_____调节，才能使天平横梁平衡。
用调节好的天平测金属块质量时，小刚添加完最小的砝码后发现天平右盘略高于左盘，接下来他的操作是_____。天平再次平衡时，砝码及游码在称量标尺上的位置如图乙所示，则金属块质量为_____g。小刚用细线系住金属块缓慢放入装有20cm3水的量筒内，水面静止时如图丙所示，则金属块体积为_____cm3，金属块密度为_____kg/m3。如果小刚将实验步骤（2）、（3）互换一下，他测出金属块的密度将偏_____。完成上述实验后，小刚又用弹簧测力计和密度为ρ的金属块，测出了如图丁所示的烧杯中盐水的密度。实验步骤如下。
①用调好的弹簧测力计测出金属块在空气中重力为G；
②将挂在弹簧测力计下的金属块，浸没在盐水中，此时弹簧测力计的示数为F．若用G、F和ρ表示盐水的密度ρ盐水，则ρ盐水_____。
20．为了比较水和沙子的吸热能力，小明用两个相同的装置做了如图所示的实验．

（1）在两烧杯中分别装入初温相同且_____相等的沙子和水．
（2）用相同的酒精灯加热，并用玻璃棒不断搅拌，每隔相同的时间记录一次温度，根据实验数据绘制成温度与时间的关系图象，如图丙所示．实验中，通过比较_____来间接反映沙子和水所吸收的热量．
（3）分析图象可知，对于质量相等的沙子和水，升温较快的是_____；若使两者升高相同的温度，则_____吸收的热量较多．由此可见_____的比热容较大．
（4）小明通过以上实验发现的规律，在生活中有许多应用，试举出一例．_____
（5）该同学在本次实验中用到的研究方法是_____和_____．
21．小明同学用如图甲所示的实验电路来测定“小灯泡的额定电功率”，所用电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。

（1）连接电路时开关应__________。
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整。
（_____）
（3）小明检查电路无误后，闭合开关，发现灯泡不亮，电流表几乎无示数，电压表有示数，接近电源电压，移动滑片，实验现象没有发生变化，则导致这种现象可能的原因是________________。
（4）排除故障后，小明移动滑片P到某一点时，电压表示数（如图乙所示）为_____V，若他想测量小灯泡的额定功率，应将图甲中滑片P向_______端（选填“A”或“B”）移动，使电压表的示数为2.5V。
（5）小明移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是_________W。
（6）小明仔细观察了图丙中小灯泡的电流与电压变化关系图像，发现电流与电压不成正比，你认为原因是_______________。
（7）小明又找来了5个阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻替换小灯泡，来探究流过导体的电流与电阻的关系。实验中，小明控制电阻两端的电压为2.5 V不变，为了完成实验，他选用的滑动变阻器的阻值至少为__________Ω。
22．小华的班做测量小灯泡功率的实验，各小组所用小灯泡的额定电压均为2.5V．

（1）小华实验中所用电压表在未接入电路时表盘如图甲所示，在使用它测量前应进行的操作是______．
（2）小华连接的电路如图乙所示，其中有一根导线连接不规范，导致开关没有闭合时______表就有读数．请在这根导线上打“×”，并用笔画线代替导线，将其改正．
（_____）
（3）实验中测出小灯泡在U=2.0V时的功率后，要测量其额定功率，应向______（左/右）移动滑动变阻器的滑片．当电压表示数达到额定电压时，小华观察到电流表示数如图丙所示，其值为______A，则小灯泡的额定功率为______．
（4）测量结束后，应断开开关，先拆除______两端的导线，再拆除其他导线．
（5）有同学建议将所测得的功率求平均值，请评价他的做法并说明理由______．
五、计算题（本大题共2小题，共13分）
23．已知物体的重力势能表达式为Ep=mgh，动能的表达式为Ek=mv2，其中m为质量，h为物体距水平地面的高度，v为物体的运动速度，g为常量，取10N/kg。如图所示，距沙坑高h=7m处，以v0=10m/s的初速度竖直向上抛出一个质量为0.5kg的物体，不计空气阻力，物体从被抛出到落地前的瞬间，整个过程机械能守恒。求：

（1）物体被抛出时的重力势能Ep和动能Ek；
（2）物体上升到最高点时离抛出点的高度H；
24．如图所示是一种电热水龙头及它的电路简图．旋转手柄可使扇形开关S同时接触两个相邻触点，从而控制流出的水为冷水、温水或热水．已知R1、R2是电热丝，R2＝22Ω，温水档的电功率是880W，电热转化效率为80%，c水＝4.2×103J/（kg•℃）．求：

（1）电热丝R1的阻值；
（2）电热水器将2kg水从20℃加热到64℃最短的时间．
六、综合能力题（本大题共3小题，共18分）
25．如图甲是小希家厨房用的电热水龙头，能够即开即热、冷热兼用，非常方便。图乙是它的原理电路图。R1、R2为电热丝，其中R2＝242Ω．通过旋转手柄带动开关S接通对应的电路，从而实现冷水、温水、热水之间切换。不考虑温度对电阻丝的影响，请回答下列问题：

（1）电热丝是利用电流的_____效应工作的，分析电路图，开关与_____（填“1、2”或“2、3”）接触时，水龙头放出的是热水。
（2）水龙头放温水时，正常工作功率为1100W，求：R1的电阻是多大______？
（3）水龙头放热水时，电路消耗的总电功率是多少W______？
26．阅读短文，回答问题：
汽车防冻液
汽车在行驶时，发动机的温度会升得很高．为了确保安全，可用水循环进行冷却．实际上，水中往往还要加入不易挥发的防冻液（原液），加入防冻液后的混合液冬天不容易凝固，长时间开车也不容易沸腾．
有关资料表明，防冻液与水按不同的比例混合，混合液的凝固点、沸点不同，具体数值参见下表（表中防冻液含量是指防冻液在混合液中所占体积的百分比）．

在给汽车水箱中加防冻液时，宜使混合液的凝固点比本地常年最低气温低10～15℃．考虑到混合液比热容的减小会影响散热效果，因此，混合液中防冻液的含量不宜过高．汽车发动机用水来冷却，这是因为水的________________较大．若某地常年最低气温为－15℃，对该地区汽车来说，在下列不同防冻液含量的混合液中，宜选_________．
A．30% B．40% C．60% D．90%请在图中作出混合液沸点与防冻液含量的关系图像_________；由图像可以推知，防冻液的含量达到75%时，混合液的沸点大约是________℃．

27．随着经济水平的不断提高，小汽车越来越多地走进了我市普通家庭。下表为小军家小汽车的相关数据：
总质量：1600kg
额定功率：100kW
车轮与地面的总接触面积：8.0×10-2m2
水箱容量：5L
（1）汽车发动机是汽油机，从能源可否再生来看，汽油是________ 能源；发动机工作时，________ 冲程将内能转化为机械能。 该车静止在水平地面上时，对地面的压强为多少Pa_____？（g=10N/kg）（c水=4.2×103J/（kg℃）） 综合油耗表示以经济速度在相应路面上每行驶100km所消耗的燃油体积，是衡量汽车发动机效率的重要标志之一，假若该车在高速公路路面上以60kW的功率、100km/h的速度匀速行驶1 h，消耗汽油10L，求此时小汽车发动机的效率_____。（汽油密度ρ汽油=7.1×103kg／m3 ． 汽油热值q汽油=4.6×107J/kg） 结合生活经验和所学知识，请你就如何降低汽车油耗提一点建议_______。
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】分析：（1）核电站是利用铀原子核裂变时放出的核能来发电的；
（2）手机能发出电磁波也能接收电磁波，故手机通信是利用电磁波来传递信息；
（3）能量在转移、转化过程中总是守恒的，但是能量的转化具有方向性，在能源的使用过程中，使能源从便于利用的变成不便于利用的，所以说能量虽守恒但还是要节约能源。
（4）像水能、风能、太阳能、生物质能等都是能够源源不断的从自然界得到的能源叫可再生能源；像化石能源、核能等短期内不能从自然界得到补充的能源叫不可再生能源。
解答：A、核电站是利用原子核裂变所释放的能量来发电，核能是不可再生，故A正确；
B. 太阳能、水能是可再生能源，石油是不可再生能源；故B错误；
C、能量虽守恒，但能量的转化具有方向性，可以利用的能源是有限的，所以要节约能源。故C错误；
D. 移动电话是利用电磁波来通信的，故D错误；
故选：A。
【点睛】本题主要考查液态氢燃料的特点、核能的利用、电磁波的利用以及对能量守恒定律的理解，属于综合性题目。
2、B
【解析】
A. B点弹性绳的弹力等于运动员的重力，从A点到B点过程中，重力大于弹力，所以运动员加速下落，A错误；
B. 从B点到C点过程中，由于弹性绳的弹力大于运动员的重力，所以运动员减速下落，B正确；
C. 在C点，绳的弹性势能最大，运动员达到了最低点，此时运动员速度为零，动能为零，C错误；
D．从A-B点，运动员的重力势能减少，动能增加，弹性绳的弹性势能增大，减少的重力势能一部分转化为动能，一部分转化为弹性势能，所以 动能和重力势能的总和减少，从B-C，运动员的动能减少、重力势能减少，动能和重力势能的总和减少，D错误．
3、B
【解析】
A.，电磁继电器的磁性强弱是可以调节的，所以不能使用永磁体，故A错误；
B. 电动机是利用通电线圈在磁场中受力转动制成的，故B正确；
C. 奥斯特实验发现了电流的磁效应，故C错误；
D. 扬声器是利用线圈在磁场中受到力的作用工作的，故D错误．
4、D
【解析】
由题意知道，手机内部的线圈，能将充电板中变化的磁场转化为电流给手机电池充电，即利用电磁感应原理工作的；
A、图中电磁铁利用的是电流的磁效应，故A不符合题意；
B、图中给电动机通电会运动，说明通电导体受到磁场力的作用，故B不符合题意；
C、图中扬声器中利用的是通电导体在磁场中受力运动的原理，故C不符合题意；
D、图中麦克风中有线圈，说话时，线圈会振动，相当于闭合电路的一部分导体做切割磁感线运动，能够产生感应电流，是电磁感应现象，故D符合题意。
5、D
【解析】
根据题意知道，是使用照相机向地面拍照，而照相机是利用凸透镜成倒立、缩小的实像工作的，照相时，物距要大于二倍焦距，像距会大于一倍焦距，小于二倍焦距；胶片和镜头之间的距离是像距，所以，应该大于一倍焦距，小于二倍焦距，故只有D符合题意，故选D．
本题考查的是凸透镜的成像规律及应用，需要熟记凸透镜成像的三种情况：u＞2f时，成倒立、缩小的实像，应用于照相机，2f＞v＞f；2f＞u＞f时，成倒立、放大的实像，应用于投影仪，v＞2f；u＜f时，成正立、放大的虚像，应用于放大镜．
6、D
【解析】
A、火箭点火升空过程中，燃料燃烧产生的燃气内能转化为火箭升空的机械能，故A错误；
B、火箭加速上升的过程，质量不变，速度增加，故动能增加，同时高度增加，重力势能增大，故不是重力势能和动能的转化，故B错误；
C、火箭加速上升过程中，因速度增加可知火箭受到非平衡力的作用，此时火箭受到重力和空气阻力作用，同时还受到燃气的推力作用，故C错误；
D、在卫星发射和卫星正常运行过程中，卫星与地面的联系均是通过电磁波传递的，故D正确。
7、A
【解析】
A．通风向阳处既加快了空气的流通，又提高了温度，故它可以加快液体的蒸发．A符合题意；
BCD．把新鲜的蔬菜装入保鲜袋中、给盛有酒精的瓶子加盖、给播种后的农田覆盖地膜，都是减慢表面空气流速，是减慢蒸发的例子．故BCD不符合题意．

二、填空题（本大题7小题，共21分）
8、ad 热传递
【解析】
中间厚边缘薄的透镜叫凸透镜，凸透镜对光线有会聚作用；中间薄边缘厚的透镜叫凹透镜，凹透镜对光线有发散作用，由图可知a、d是凸透镜，对阳光有会聚作用；改变物体内能的方法有做功和热传递，在阳光照射下，湖面水温升高，这是通过热传递的方式改变内能的；5千克水温度升高2℃吸收的热量Q吸=cm△t=4.2×103J/(kg·℃)×5kg×2℃=4.2×104J。
9、2.50 0.56
【解析】
由甲图示刻度尺可知，一大格是1cm，一大格等分成10个小格，一小格是1mm，即刻度尺的分度值是1mm，则木块的高是2.50cm；由图乙所示可知，木块的质量m=10g+4g=14g；木块的体积V=10cm2×2.50cm=25cm1，木块的密度：===0.56g/cm1=0.56×101kg/m1.
10、运动 4.6×108机械能
【解析】
试题分析：由于汽油分子在永不停息地做无规则运动，分子跑到了人的鼻孔中，所以会闻到一股汽油味；完全燃烧10kg 汽油可以放出的热量为Q="mq=10kg" ×4.6×107J/kg=4.6×108J；汽油机中燃气的内能推动活塞运动，把内能转化为了机械能．
【考点定位】分子动理论；热量的计算；内能的转化
11、响度
【解析】
dB是声音响度的单位；测出音叉发出的声音从50dB变为30dB．说明音叉发出的声音的响度变小。
12、10m/s
【解析】
因为运动时间为：t===2s，所以竖直方向上的平均速度为：===10m/s．
13、增大 动 重力 费力
【解析】
装置的A端踩下后，B端上升舂球的重力势能由于高度增加而增大；B端下落时，舂球的高度减小，速度增大，重力势能转化为动能；此过程中对“舂米对”做功的力是重力；“舂米对”的动力臂小于阻力臂实质是一下费力杠杆．
14、音色 凸
【解析】
因为每个人的声带结构不同，发出声音的音色就会不同，所以我们可以通过音色辨别是谁。 “猫眼”是由两块透镜组合而成，物镜是凹透镜，目镜是凸透镜。物镜的焦距极短，它将室外的人或物成一缩得很小的正立虚像，此像正好落在目镜的焦点之内，目镜起着放大镜的作用，最后得到一个较为放大的正立虚像，即靠门内的凸透镜成正立、放大的虚像。

三、作图题（共7分）
15、
【解析】
开关控制灯泡时和灯泡是串联的．火线过开关入灯座，零线直接入灯座．火线首先进入开关，然后接到灯泡顶端的金属点；零线直接接到灯泡的螺旋套．这样在更换灯泡时更安全．接法如图．

16、
【解析】
画出大小为2N的标度，然后过物体重心作竖直向下的重力，使线段长度为标度的2倍。并标上重力的符号G=4N。如图所示：

17、
【解析】
分析题意可知，电动机和电热丝并联，一开关位于干路，另一开关位于电热丝的支路，如下图所示：

【点评】
本题考查了电路图的设计，根据串并联电路的特点判断出电动机和电热丝的连接方式以及开关的位置是关键．

四、实验题（本大题共5小题，共20分）
18、右 40 滑动变阻器开路 0.625
【解析】
（1）实验过程中，定值电阻R1由5Ω换成10Ω时，根据分压原理，定值电阻分得的电压变大，要保持电压不变，变阻器要分去更多的电压，变阻器连入电路的电阻要变大，故滑动变阻器的滑片应向右移动；若电源电压为6V，R1的可选最大电阻为20Ω，为保证电阻R1两端电压为2V，变阻器分得的电压U变=6V-2V=4V，根据分压原理，，那滑动变阻器的最大阻值应不小于R2=×R1=×20Ω=40Ω；
（2）将电压表和灯泡并联，灯泡串联在电路中，如图所示：

闭合开关，发现灯泡不亮，电压表和电流表的指针无偏转，说明电路发生开路，可能滑动变阻器开路；由图丙所示图象，当小灯泡电压为2.5V正常发光时，对应的电流为0.25A，小灯泡的功率P额=U额I=2.5V×0.25A=0.625W。
19、右 向右移动游码 27.2 10 2.72×l03 大 ×ρ
【解析】
（1）图中指针偏向分度盘左侧，因此要向右移动平衡螺母，直到指针指在分度盘的中间。
（2）用调好的天平测量该物块的质量时，当添加完最小的砝码后发现天平右盘略高于左盘，即说明此时左盘质量大，右盘所放的砝码的质量较小，故应该向右移动游码使天平平衡；据图可知，此时天平标尺的分度值是0.2g，故金属块的质量是：m＝20g+5g+2.2g＝27.2g；
（3）图丙中水和金属块的总体积为30mL，故物体的体积V物＝30 mL﹣20 mL＝10mL＝10cm3；金属块的密度ρ＝＝＝2.72g/cm3＝2.72×103kg/m3。
（4）先测体积，再测质量时金属块上粘有水，使得测量的质量偏大，根据密度公式ρ＝可知，测得金属块的密度值将会偏大。
（5）①用细线系住金属块，用弹簧测力计测出金属块在空气中的重力G；
②用弹簧测力计拉住金属块，使其浸没在适量的盐水中，测得拉力为F，由G＝mg＝ρVg得金属块的体积V＝，因为金属块浸没在盐水中，所以金属块排开盐水的体积V排＝V＝，金属块受到的浮力F浮＝G﹣F＝ρ盐水V排g＝ρ盐水g＝ρ盐水，解得液体密度：ρ盐水＝×ρ。
20、质量 加热时间 沙子 水 水 汽车用水来冷却 控制变量法 转换法
【解析】
（1）为了研究水与沙子比热容的大小，实验时，要控制水与沙子的初始温度、质量相等；
（2）根据转换法得到，通过比较加热时间来间接反映沙子和水吸收热量的多少；
（3）分析表中数据可知，对于质量相等的沙子和水：吸收相等热量，升温较快的是沙子；若使两者升高相同的温度，水加热时间较长，说明吸收的热量较多；可以得到水的比热容较大；
（4）在生活中的应用水的比热容较大的例子：热水袋内装有水，汽车用水来冷却；
（5）物体吸收热量的多少与物质的种类、质量和升高的温度有关，该同学在本次实验中用到的是控制变量法；用加热时间来表示物质吸热的多少，采用的是转换法．
21、断开 导线连接电流表的0.6A量程 小灯泡处断路 2.2 B 0.5 灯泡的灯丝会随温度的变化而改变 20
【解析】
（1）在连接电路时，为保护电路，开关应断开；
（2）灯泡正常发光时的电压等于额定电压UL=2.5V，根据欧姆定律可知此时电路电流约为I===0.25A，所以电流表应用0-0.6A的小量程，电流表串联在电路中，如图所示：

（3）灯泡不亮，可能是灯泡断路或灯泡短路，电流表示数几乎为零，说明电路存在断路；电压表示数为6V，等于电源电压，说明电压表与电源两极相连，电压表并联电路之内电路存在断路，综合分析可知，电路故障原因是：灯泡断路；
（4）由乙图可知，一个大格是1V。一大格之间有10个小格，每小格是0.1V，此时电压表的示数是2.2V，小灯泡的额定电压是2.5V，要使灯泡两端的电压由2.2V增大到2.5V，电路电流要增大，总电阻要减小，滑动变阻器连入电路的部分减小，滑动变阻器向B端移动。
（5）由图丙可知，灯泡的额定电压为2.5V，此时的电流为0.2A，则灯泡的额定功率为：P=UI=2.5V0.2A=0.5W。
（6）由图丙可知，随灯泡电压U增大，通过灯泡的电流I也增大，但不成正比；说明灯泡电阻是变化的，这是因为随着灯泡电流的增大，灯泡实际功率变大，灯丝温度变化引起的，所以灯丝电阻随温度的变化而变化。
（7）每次控制电阻的两端电压为2.5V时，电源电压为4.5V，根据串联电路电压特点，滑动变阻器需要承担电压为2V，当电路中R的阻值最大为25，通过的电流为I=，利用分压原理，可得滑动变阻器的阻值最小值至少为：R滑=20。
22、将电压表的指针调零 电压 右 0.26 0.65 电源 详见解析
【解析】
（1）由图甲所示可知，电压表指针没有指在零刻度线上，在使用前应对电压表进行调零，使指针指在零刻度线上；（2）由图乙所示电路图可知，电压表连线错误，电压表与电源两极相连接，在闭合开关前，电压表有示数，修改后的电路图如图所示：

（3）电压表示数为2.0V，小于灯泡额定电压，为测灯泡额定功率，由图示电路图可知，应向右移动滑片，使电压表示数等于灯泡额定电压2.5V；由图丙所示电流表可知，其量程为0～0.6A，分度值为0.02A，示数为0.26A，灯泡额定功率P=UI=2.5V×0.26A=0.65W；
（4）测量结束后，应断开开关，先拆除电源两端的导线，再拆除其他导线．
（5）不能将两次的功率进行求平均值，因为两个功率是在不同的电压下测出来，第一次的功率不是额定功率；如果两次都是在额定电压下测出的功率则可以进行求平均值．

五、计算题（本大题共2小题，共13分）
23、35J 25J 5m
【解析】
（1）由题知，物体质量和被抛出时的高度和速度，物体的重力势能：Ep＝mgh＝0.5kg10N/kg7m＝35J；动能EK1＝mv2＝0.5kg（10m/s）2═25J；（2）不计空气阻力，物体从被抛出到落地前的瞬间，整个过程机械能守恒，故E′p＝EpEk，0.5kg10N/kg（H7m）＝35J25J，解得：H＝5m。
点睛：（1）由重力势能和动能公式计算物体被抛出时的重力势能EP和动能EK1；（2）根据能量转化和守恒分析解答。
24、（1）55Ω；（2）150s．
【解析】
（1）旋转手柄可使扇形开关S同时接触两个相邻触点，从而控制流出的水为冷水（图中1位置，没有加热，为冷水档）、温水或热水，当开关处于位置2时，只有电阻R1接入电路，电路电阻最大（大于并联的总电阻），根据P=可知此时功率最小，可见此时放出的是温水；
当开关处于位置3时，电阻R1和R2并联接入电路，根据电阻的并联规律，电路的总电阻最变小，根据P=可知此时功率最大，所以此时放出的是热水；
流出水为温水时接入电阻R1的阻值：R1==55Ω；
（2）开关处于位置3时，两电阻并联，电路的中功率最大，加热时间最短，
R2消耗的功率：P2==2200W，
则最大加热功率为：P并=P温+P2=880W+2200W=3080W；
将2kg水从20℃加热到64℃，水吸收的热量：
Q吸=cmΔt=4.2×103J/（kg•℃）×2kg×（64℃﹣20℃）=3.696×105J；
电热转化效率为80%，则η=，
所以电热水器将2kg水从20℃加热到64℃最短的时间：
t==150s．
答：（1）电热丝R1的阻值为55Ω；
（2）电热水器将2kg水从20℃加热到64℃最短的时间为150s．

六、综合能力题（本大题共3小题，共18分）
25、热 2、3 44Ω 1300W
【解析】
（1）电热丝工作时，消耗电能，产生内能，利用电流的热效应工作的，水龙头放出热水时电路的总功率最大，电源电压一定，由可知，此时电路的总电阻最小，由图可知，开关与2、3接触时，R1、R2并联，总电阻最小，此时水龙头放出的是热水；
（2）由电路图可知，开关与1、2接触时，电路为R1的简单电路，水龙头放出的是温水，R1的电阻：R1===44Ω；
（3）水龙头放热水时，R1与R2并联，因并联电路中各支路两端的电压相等，且电路的总功率等于各用电器功率之和，电路消耗的总电功率：P热=P1+P2=+=+=1100W+200W=1300W。
26、比热容 B 120
【解析】
（1）汽车发动机用水来冷却，这是因为水的比热容较大，在同样情况下，可以吸收更多的热量；（2）某地常年最低气温为﹣15℃，由于混合液的凝固点比本地常年最低气温低10～15℃，则混合液的凝固点约为﹣30～﹣25℃，由表中数据可知选择40%和90%的防冻液，而混合液中防冻液的含量不宜过高，所以选择40%的防冻液较为合适；（3）混合液沸点与防冻液含量的关系图象如图所示：

由图象可以找出当防冻液的含量达到75%时，混合液的沸点为120℃．
点睛：（1）水的比热容较大，在同样吸放热的情况下，其温度变化相对较小；（2）混合液的凝固点比本地常年最低气温低10～15℃，判断出混合液凝固点的大致范围，再由表中数据找出合适的防冻液．（3）利用描点法作出混合液沸点与防冻液含量的关系图象，由图象可以找出当防冻液的含量达到75%时混合液的沸点；
27、（1）不可再生（1分） 做功（1分） （2）2×105 pa
（3）66.7% （4）开车时不开窗等（答案合理均给分） （1分）
【解析】
试题分析：（1）不可再生能源（1分） 做功 （1分）
（2）该车静止在水平地面上时,压力等于重力，
即F=G=mg=1600kg×10N/kg=1.6×104N （1分）
对地面的压强为p===2×105 pa （1分）
（3）10L汽油的质量为m=ρ汽油×v=0.71×103kg/m3×10×10-3m3=7.1kg （1分）
这些汽油完全燃烧放出的热量为Q放=mq汽油=7.1kg×4.6×107J/kg=3.266×108J （1分）
汽车在这1h内做的功为W=Pt=60kW×1h=60×3.6×106J=2.18×108J （1分）
小汽车发动机的效率
（1分）
（4）降低汽车油耗的建议：
开车时不开窗；车上尽量少载不必要的东西，减小重力；保持正常的轮胎气压；尽量保持匀速行驶；有预见性的减速，少踩刹车；定期保养，保证车辆良好的润滑等。
考点：能源的分类；压强的大小及其计算；热量的计算；热机的效率．
点评：以小汽车为背景，考查了能源分类、汽油机四冲程中的能量转化热量的计算、压强的计算、热值、电能的计算、效率的计算，知识点多、综合性强，要求灵活运用所学知识，属于较难的题目．
