山东省泰安市泰前中学2026届初三最后一次模拟考试物理试题
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。

一、单选题（本大题共10小题，共30分）
1．用弹簧测力计拉着木块在水平面上匀速运动，保持弹簧测力计示数稳定，则

A．木块受到的拉力大于摩擦力
B．木块相对弹簧测力计是运动的
C．木块受到的重力和水平面对木块的支持力是一对平衡力
D．在木块上放一钩码后，继续拉动木块匀速运动，弹簧测力计示数变小
2．对甲、乙、丙、丁四幅图描述正确的是

A．甲图的话筒是利用电流磁效应工作的
B．乙图是直流电铃原理图，电流通过的电磁铁时，它的A端为S极
C．丙图是磁悬浮列车，利用同名磁极相斥，异名磁极相吸的原理工作的
D．丁图电动机原理是法拉第发现的电磁感应
3．从图中得到的信息中，正确的是
A．图甲说明物体所受的重力跟它的质量成反比
B．图乙表示物体正以5m/s的速度作变速运动

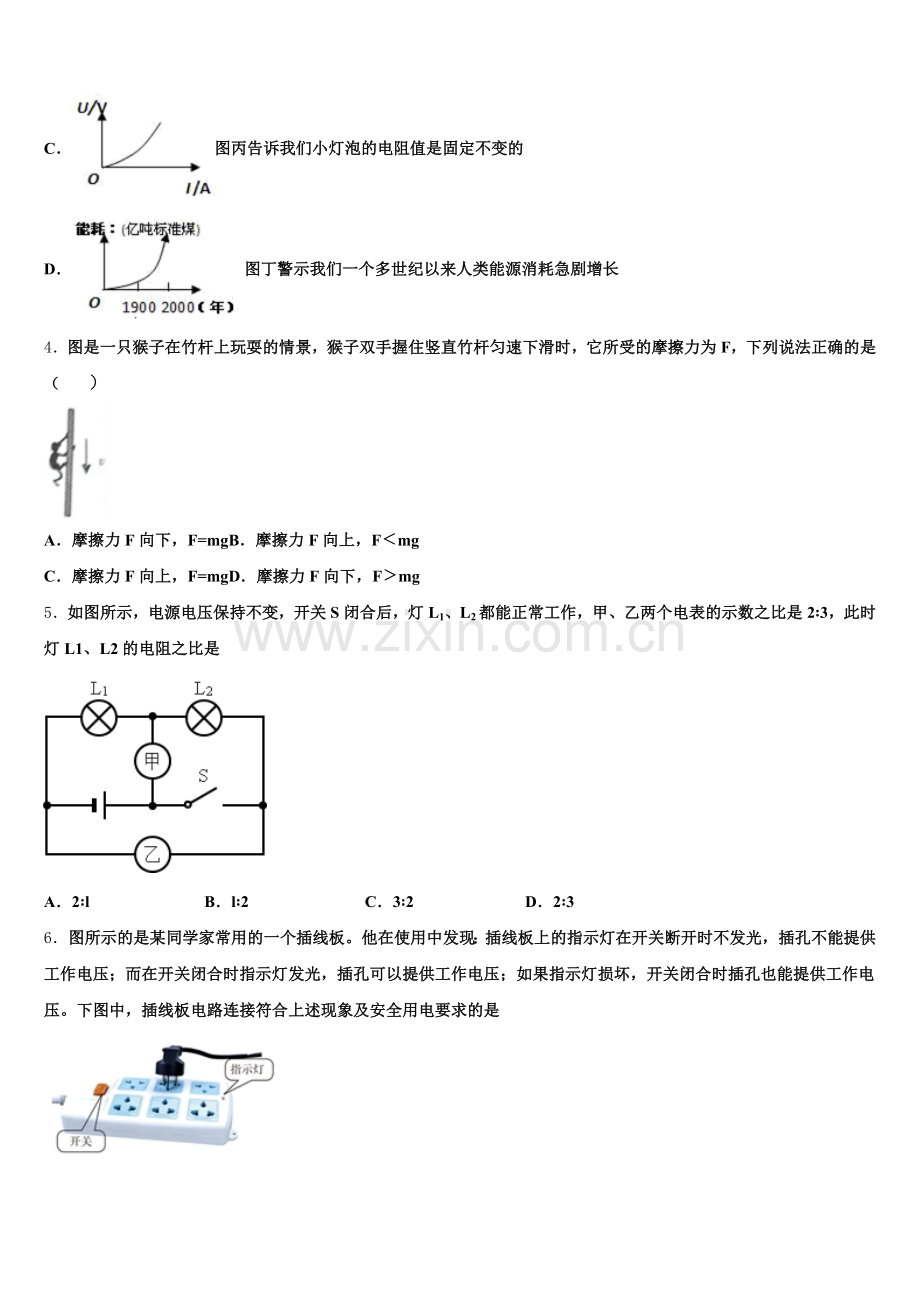

C．图丙告诉我们小灯泡的电阻值是固定不变的
D．图丁警示我们一个多世纪以来人类能源消耗急剧增长
4．图是一只猴子在竹杆上玩耍的情景，猴子双手握住竖直竹杆匀速下滑时，它所受的摩擦力为F，下列说法正确的是（ ）

A．摩擦力F向下，F=mgB．摩擦力F向上，F＜mg
C．摩擦力F向上，F=mgD．摩擦力F向下，F＞mg
5．如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2∶3，此时灯L1、L2的电阻之比是

A．2∶l B．l∶2 C．3∶2 D．2∶3
6．图所示的是某同学家常用的一个插线板。他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。下图中，插线板电路连接符合上述现象及安全用电要求的是

A． B．
C． D．
7．如图，水平地面ABOCD，以O点为界，AO段是一种材质，OD段是另一种材质．细线一端系在物体上，绕过轻质滑轮，另一端系在墙上，拉滑轮的水平力F恒为4N，物体经A点开始计时，此后各段路程及耗时见下表．以下说法正确的是（　　）
区间
AB
BO
OC
CD
距离
1m
1m
1.5m
2.5m
耗时
1s
1s
1s
1s

A．物体在CD区间运动的平均速度为2m/s
B．物体在BO区间运动时物体受到水平向左4N縻擦力
C．物体在OC区间运动过程中，拉力F做的功为3J
D．物体在BO区间运动过程中，拉力F做功的功率为1W
8．以下事例与物理知识对应的是
A．打开锅盖看到“白气”---液化现象
B．吹电风扇感到凉爽---风扇转动降低了室温
C．用验钞机检验人民币的真伪---利用红外线使荧光物质发光
D．人造卫星围绕地球做匀速圆周运动---受到平衡力作用
9．在物理实验中，往往要对物理量进行多次测量，有的是为了减小误差，有的是为了寻找规律．下列四个实验中，通过多次测量减小误差的是:
①测小灯泡的电功率时，测量多次灯泡两端的电压和电流
②用刻度尺测量物体的长度时，进行多次测量
③探究光的反射规律实验时，多次改变入射角的大小
④测量某种物质的密度时，测量多组质量与体积
A．①② B．②③
C．②④ D．③④
10．如图所示电路，电源电压不变，小灯泡标有“6V3W“字样，闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.2A，电压表示数变化了1V，此时滑动变阻器消耗的功率为P2，且P1：P2＝5：1．下列判断错误的是（　　）

A．电源电压为10V
B．滑动变阻器的最大阻值为10Ω
C．小灯泡正常发光时，滑动变阻器消耗的功率P1为2W
D．滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变化了1.2W
二、多选题（本大题共3小题，共12分）
11．关于信息、能源和材料，下列说法正确的是（　　）
A．天然气是可再生能源
B．随着科学技术快速发展，我国已经建成了利用核聚变能量发电的核电站
C．节能光源LED灯的核心元件是发光二极管，发光二极管的主要材料是半导体
D．通过手机微信的“摇一摇”，就可以参与抢红包，这一过程是靠电磁波传递信息的
12．如图所示，定值电阻 R0 =10Ω，滑动变阻器 R 的最大阻值为 20Ω，灯泡 L 上标有“3V 0.6W”的字样，忽略灯丝电阻的变化。只闭合开关 S、S1，并把 R 的滑片移到最右端，电流表的示数为 0.1A，下列说法正确的是

A．电源电压为 3V
B．此电路的最小功率为 0.3W
C．此电路的最大功率为 0.9W
D．通过灯泡 L 的最大电流为 0.2A
13．随着生活水平的提高，扫地机器人逐步进入普通家庭，如图所示．扫地机器人具有主动躲避障碍物、自动吸尘、自动返回充电等诸多智能功能，以下关于扫地机器人说法正确的是

A．机器人在自动吸尘过程中利用了流体压强与流速的关系
B．机器人内电动机工作原理是磁场对通电导体有力的作用
C．机器人在自动充电过程中主要把化学能转化为电能
D．扫地机器人能够主动地躲避障碍物是利用了超声波
三、填空题（本大题共5小题，共10分）
14．导线选用铜做材料是因为铜具有良好的________性；在干燥的日子里，脱毛衣时会听到“噼啪”声，这是_____现象。
15．如图为旋转式变阻器的结构图，A、B、C为变阻器的三个接线柱，P为旋钮触片．将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯光变亮，则应连接接线柱_______(选填“A、B”、“B、C”或“A、C”)和灯泡_______联后接入电路中．

16．著名的_____实验证明了大气压强是很大的，测量大气压强的仪器是_____，教学楼顶层大气压比地面大气压_____（选填“高”或“低”）。
17．图所示的电阻箱的示数是_____Ω．

18．小芳和妈妈到位于抚州城东抚河之畔的著名古楼——拟岘台游玩时，用单反相机拍了两张照片，如图所示，如果拍摄这两张照片时的照相机镜头的焦距相同，则在拍完甲照片后改拍乙照片时，应将照相机______（选填“靠近”或“远离”）拍摄对象，同时_____（选填“增大”或“减小”）照相机暗箱的长度。

四、计算题（本大题共3小题，共29分）
19．某油电混合动力小汽车，在一段平直的公路上匀速行驶了50km，用了半小时，受到的阻力为2×103N，求：
若在这一过程中消耗燃油5×10-3m3，求这一过程中燃油燃烧放出的热量(已知燃油密度为0.8×103kg/m3，热值为4.6×107J/kg)小汽车行驶100km发动机做的功为多少?若该车改用电动力行驶，若每行驶100km消耗电能100kW·h，求此过程的效率．
20．如图所示，灯泡L1（3V 1. 2W），R0为定值电阻，滑动变阻器R（ 2A），电源电压可调．将滑动变阻器滑片P置于最右端，只闭合S3时，调节电源电压，使灯泡L1正常发光，这时测得R0两端的电压，电路消耗的功率为4. 4W．求：

（1）灯泡L1正常发光时的电阻R1；
（2）滑动变阻器的最大阻值；
（3）用灯泡L2（6V 6W）代替电路中的R0，通过灯泡L2的电流与其两端电压的关系如图所示，在保证电路安全和至少有一只灯泡正常发光的条件下：

①只闭合开关S3时，电源的电压最高不能超过多少伏？
②断开开关S3，同时闭合S1和S2时，电源的电压最低不能低于多少伏？
21．在5秒内物体在20牛的拉力作用下沿拉力方向匀速前进了30米．求此过程中
①拉力做的功W；
②拉力的功率P．
五、作图题（本大题共2小题，共4分）
22．如图所示（F为凸透镜的焦点），图中光线为某光线经过平面镜后的反射光线，请在图中画出与它对应的入射光线并标出入射角的大小、光线经凸透镜后的折射光线．
（______）

23．如下图，一质量分布均匀的轻杆AB焊接于A点后悬挂于竖直墙壁的B点，轻杆的延长线过球心O，画出要使铁球刚好离开墙壁时的最小动力F1和阻力F2及阻力臂L2 ．

六、实验探究题（本大题共3小题，共15分）
24．如图所示，在水平木板上，用弹簧测力计水平拉动木块做水平匀速直线滑动.依据___________可确定木块受到的滑动摩擦力与拉力大小相等，在这一过程中，木块机械能的大小将___________.

25．小琴在探究“电流与电阻的关系”的实验中，利用电压恒为6V的电源设计如图甲所示的电路．
（1）小琴将滑动变阻器的滑片移到最右端后，闭合开关S，电压表的指针______（选填“几乎不动”或“偏转很大”）．电流表的示数如图乙所示，则滑动变阻器最大电阻为______Ω．请你在连接错误的一条导线上画“×”，并用笔画线代替导线将电路连接正确．
（________）

（2）小琴分别把5Ω、10Ω、15Ω、20Ω的四个定值电阻接入电路进行实验，为了完成这四次实验，应控制定值电阻两端电压至少为______V．
（3）小琴用额定电压为2.5V的小灯泡替换定值电阻R，利用原有电路，测量小灯泡的电阻．实验时，她调节滑动变阻器的滑片到某一位置时，电压表的示数为2V，为使小灯泡正常发光，她应该向______（选填“左”或“右”）调节滑动变阻器的滑片．根据丙图还可以求出小灯泡的额定功率______W．
（4）完成上面实验后，小琴又想测量额定电压为U额的小灯泡的额定功率，利用一个电压未知的电源和阻值为R0的定值电阻，设计了如图丁所示的电路．请完成下列实验步骤：

①闭合开关S1，开关S2接a接线柱，移动滑动变阻器的滑片，使电压表的示数为U额；
②闭合开关S1，开关S2接b接线柱，滑动变阻器的滑片______（选填“向左移动”、“向右移动或“保持不动”），读出电压表示数为U1；再将开关S2接c接线柱，读出电压表的示数为U2；
③小灯泡额定功率的表达式P额=______．
26．如图甲所示，是“探究物质的熔化规律”的实验装置，实验时先将固体物质和温度计分别放入试管内，再放入大烧杯的水中，观察固体的熔化过程．

（1）某同学根据实验记录数据，描绘出该物质的温度随时间变化的图象（如图乙所示），可知该物质是_________（选填“晶体”或“非晶体”），若继续熔化周围的温度应_________该物质熔点，该物质在第5 min时处于______态．
（2）图象中DE段吸热但温度保持不变，这是______过程．
参考答案

一、单选题（本大题共10小题，共30分）
1、C
【解析】
A．由于木块是匀速运动的，所受到的拉力与摩擦力是一对平衡力，大小相等，所以A错；
B．以测力计为参照物，木块的位置没有发生相对变化，所以是静止的，B错；
C．重力和支持力大小相等、方向相反，作用在同一个物体上，作用在同一条直线上，所以它们是平衡力，C正确；
D．放一钩码后，木块对平面的压力增大，摩擦力也会增大，但木块仍匀速运动，所以测力计的示数等于摩擦力的大小会增大，所以D错．
2、C
【解析】
A．甲图的话筒工作时将机械能转化为电能，是利用电磁感应原理工作的，故A错误；
B．乙图是直流电铃原理图，由右手螺旋定则可知，电流通过电磁铁时，它的A端为N极，故B错误；
C．丙图是磁悬浮列车，列车与轨道之间不接触，在同名磁极间相互排斥的作用下列车悬浮在空中，利用了同名磁极相斥，异名磁极相吸的原理工作的，故C正确；
D．丁图电动机是利用通电导体在磁场中受力运动的原理工作的，而电磁感应原理是发电机的工作原理，故D错误．
3、D
【解析】
A图甲说明物体所受的重力跟它的质量成正比，关系是G=mg，故A错误；B图乙的速度与时间的图象，表示物体正以5m/s的速度做匀速直线运动，故B错误；C图丙中的图象是曲线，说明电压与电流不成正比；即告诉我们小灯泡的电阻值是改变的，故C错误；D图丁中可看出，开始时，能量消耗随年代的推移增长不大，而到后期，曲线呈直线上升趋势，说明人类能源消耗急剧增长，故D正确，故选D．
4、C
【解析】
因为猴子沿竖直竹杆匀速下滑，所以受平衡力作用，即在竖直方向上受到的重力和摩擦力是一对平衡力，它们大小相等，方向相反；由于重力方向竖直向下，所以，摩擦力方向一定向上，且F摩擦力=G=mg，故只有C正确，故选C。
本题考查的是二力平衡，解题的关键是先确定物体的运动情况，然后分析受力，再根据平衡条件确定摩擦力的大小和方向。
5、B
【解析】
开关S闭合后，灯L1、L1都能正常工作，说明电路没有故障，从图中可以看出，甲表与L1并联，乙表与电源并联，所以甲乙为电压表，甲、乙两个电表的示数之比是1∶3，说明L1两端电压与电源电压之比为1∶3，又L1、L1串联，所以L1、L1电压值比为l∶1，由串联分压可得L1、L1的电阻之比是l∶1．
6、A
【解析】
插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全。故A正确。
7、C
【解析】
（1）利用速度公式计算CD段的平均速度；
（2）已知拉力大小，根据动滑轮的省力特点，计算摩擦力的大小；摩擦力的方向是与物体相对运动的方向相反；
（3）知道物体移动的距离，根据动滑轮特点计算出拉力F移动的距离，根据功的计算公式W＝Fs计算拉力F做的功；
（4）根据W＝Fs计算拉力所做的功，根据计算拉力的功率．
【详解】
A、由表中数据知，CD段的路程为2.5m，运动时间为1s，则CD段的平均速度为＝2.5m/s；故A错误；
B、由图知，拉力作用在动滑轮的轴上，则摩擦力f＝F＝×4N＝2N；物体向右运动，摩擦力的方向向左；故B错误；
C、拉力F移动的距离s1＝OC＝×1.5m＝0.75m，拉力F做的功W1＝Fs1＝4N×0.75m＝3J；故C正确；
D、拉力F移动的距离s2＝BO＝×1m＝0.5m，拉力F做的功W2＝Fs2＝4N×0.5m＝2J，拉力F做功的功率＝＝2W；故D错误．
故选C．
本题考查了速度的计算、动滑轮的特点、摩擦力大小与方向、功和功率的计算等知识，综合性较强，要细心解答，避免出错．
8、A
【解析】
A．白气是空气中的水蒸气形成的小水珠,是液化现象.所以A选项是正确的.
B．夏天用电风扇对着人扇风,人感到凉爽是因为扇风加快了身体上汗液的蒸发,蒸发要吸热,从而使人体温度降低,感到凉爽,室温不会降低.故B错.
C．紫外线能使荧光物质发光,制成验钞机.故C错.
D．人造卫星围绕地球做匀速圆周运动，运动状态不断改变，受到非平衡力作用.故D错.
9、C
【解析】
①测小灯泡的电功率时，测量多次灯泡两端的电压和电流,是为了研究功率与电压、电流的关系，因此多次测量是为了寻找普遍规律；
②用刻度尺测量物体的长度时，进行多次测量，其目的是：取平均值，减小测量误差；
③探究光的反射规律实验时，多次改变入射角的大小，其目的是总结规律，防止结论的偶然性；
④在“测量某种物质的密度”时，测量多组对应的质量和体积值，用分别求出密度取平均值的办法来减小误差，提高准确度．
10、D
【解析】
由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流．
设电源电压为U，
当滑片P移至某位置时，小灯泡恰好正常发光，且串联电路中电流处处相等，
由P＝UI可得，此时电路中的电流为：I＝IL＝＝＝0.5A，
滑动变阻器消耗的功率为：P1＝（U﹣UL）I＝（U﹣6V）×0.5A﹣﹣﹣﹣﹣﹣﹣①
当滑片P移至某一端点时，电流表示数为0.2A，电流表示数减小，说明变阻器接入的电阻变大，此时滑片在最大阻值处；
变阻器接入的电阻变大，由串联分压规律可知，变阻器分得的电压变大，所以，电压表示数变化了1V即增大了1V，此时滑动变阻器两端的电压为：U滑＝U﹣6V+1V＝U﹣2V，
此时滑动变阻器消耗的功率为：P2＝U滑I′＝（U﹣2V）×0.2A﹣﹣﹣﹣﹣﹣②
已知P1：P2＝5：1﹣﹣﹣﹣③
联立①②③解得，电源电压U＝10V，故A正确；
则滑动变阻器的最大阻值为：R滑大＝＝＝＝10Ω，故B正确；
（3）小灯泡正常发光时，滑动变阻器的电压为：U滑′＝U﹣6V＝10V﹣6V＝1V，电流为0.5A，
此时滑动变阻器消耗的功率为：P1＝U滑′I′＝1V×0.5A＝2W，故C正确；
由题意可知，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1，则此时灯泡消耗的功率：PL＝P额＝3W，
滑动变阻器消耗的功率由P1变为P2的过程中，电压表示数变化了1V即增大了1V，由串联电路的电压规律可得，灯泡两端的电压减小了1V，则此时灯泡两端的电压：UL′＝6V﹣1V＝2V，
此时灯泡消耗的电功率：PL′＝UL′I′＝2V×0.2A＝0.1W，
则灯泡消耗的功率变化了：△P＝PL﹣PL′＝3W﹣0.1W＝2.6W，故D错误．

二、多选题（本大题共3小题，共12分）
11、CD
【解析】
A.天然气是化石能源，不能在短时间内形成，天然气是不可再生能源，故A正确。
B.目前已建成的核电站的能量来自于重核的裂变，而不是轻核聚变，故B错误。
C.节能光源LED灯的核心元件是发光二极管，制作二极管的材料是半导体材料，常用的有：硅、锗等材料，故C正确。
D.手机既可以接收电磁波，也可以发射电磁波，是利用电磁波来传递信息的，因此手机抢红包过程中用来传递信息的，故D正确。
12、AD
【解析】
根据题意知道，当只闭合开关S、S1 ，R的滑片移到最右端时，R0 与滑动变阻器串联，此时R连入电路的电阻为20Ω，所以，电路的总电阻是：，由欧姆定律知道，电源的电压是：，故A正确；
由电路图知道，若三个开关都闭合，R的滑片移到最左端，则此时连入电路的电阻为0Ω，灯泡与R0 并联，此时电路中的电流最大，灯泡两端的电压与额定电压3V相等，则灯泡正常发光；由知道，通过灯泡的最大电流是：，故D正确；
此时R0的电功率是：， 由于，所以，最大总功率是：，故C错误；
由于，由电阻的串并联特点知道，当灯泡与滑动变阻器R的最大值串联时电路中的总电阻最大，电流最小，总功率最小，且，故B错误，故选AD。
13、ABD
【解析】
A. 吸尘器工作时，由于其内部空气流速增大，压强减小，所以尘土在周围大气压的作用下被压入吸尘器中，故A正确；
B. 机器人内电动机制作原理是磁场对通电导体有力的作用，故B正确；
C. 机器人在自动充电过程中主要把电能转化为化学能的过程，故C错误；
D. 机器人利用超声波反射定位能更精准地主动躲避障碍物，符合超声波的应用，故D正确；

三、填空题（本大题共5小题，共10分）
14、导电摩擦起电
【解析】
因为铜具有导电性，常用来做导线；
在干燥的天气脱毛衣时会听到轻微的噼叭声，是因为毛衣和衬衣之间相互摩擦带电，两者带有异种电荷，放电产生的“噼啪”声，属于摩擦起电现象。
15、A、B 串
【解析】
[1][2]顺时针旋转旋片时，灯泡变亮，原因是电流变大，电源电压不变，根据欧姆定律可知：电路中电阻变小，则应连接接线柱A. B与灯泡串联后接入电路。
16、马德堡半球气压计低
【解析】
著名的马德堡半球实验有力地证明了大气压的存在，且能体现出大气压的数值是很大的；
测量大气压强的仪器是气压计；
由于气压随高度的增加而减小，故教学楼顶层大气压比地面大气压比地面大气压要低。
17、2098
【解析】
电阻箱的读数方法：用△所对的数字乘以下面的倍数，然后把他们相加，就可得出电阻箱的示数．
【详解】
电阻箱的示数：R=2×1000Ω+0×100Ω+9×10Ω+8×1Ω=2098Ω．
18、靠近 增大
【解析】
照相机镜头利用凸透镜成倒立缩小实像的原理工作。
图中从甲到乙，人像变大，根据凸透镜的成像规律可得，像距应增大，物距应减小，所以改拍乙照片时，拍照者应靠近拍照对象，同时镜头前伸，增大照相机暗箱的长度即像距。
点睛：重点是凸透镜成像规律的应用，掌握物距和像距变化时像的变化情况，当物距减小时，像距增大，像也会变大，这里的像变大，是与之前比变大，要比较像与物体的大小，要看像距和物距的比较，像距大于物距，像就放大，像距小于物距，像就缩小。

四、计算题（本大题共3小题，共29分）
19、 (1) 1.84×108J；(2) ；(3) 55.6%．
【解析】
(1)由得消耗燃油的质量：
，
燃油完全燃烧放出的热量：
；
(2)因为车匀速行驶，所以牵引力F=f=2×103N，若该车改用电动力，提供的牵引力仍然为2×103N，电动车每行驶100km做的功为：
；
(3)消耗电能
，
此过程的效率
．
答：(1)燃油燃烧放出的热量为1.84×108J；
(2)小汽车行驶100km发动机做的功为；
(3)若该车改用电动力行驶，若每行驶100km消耗电能100kW·h，此过程的效率为55.6%．
20、（1）7.5Ω（2）10Ω（3）8V（4）3V
【解析】
（1）L1正常发光时的电阻是：=7.5Ω
（2）只闭合S3时，L1、R0与R串联，滑片P置于最右端，L1正常发光，由知道，
通过电路的电流是：
R0两端电压是，=10Ω
电路消耗的功率为4. 4W， =27.5Ω
=27.5Ω-7.5Ω-10Ω=10Ω
（3）①只闭合S3，L1、L2及变阻器R串联，把滑片P置于最右端，使小灯泡L1正常发光，此时电路两端电压即为电源电压最大值．
电路中电流是：
由图像知道：时，
电源电压最大值是：=3V+1V+0.4A×10Ω=8V
②闭合开关S1、S2，断开S3，L1、L2并联后与变阻器R串联，把滑片P置于最左端，使小灯泡L1正常发光，此时电路两端电压即为电源电压最小值，且最小值是：．
21、①600J②120W
【解析】
解：①拉力做的功：W=Fs=20N×30m=600J；
②拉力的功率：P===120W．

五、作图题（本大题共2小题，共4分）
22、
【解析】
首先过平面镜的反射点垂直镜面作出法线，由于反射光线与镜面的夹角为30°，所以，反射角是：90°-30°=60°，根据反射定律知道，入射角也为60°，故在法线右侧作出入射光线，并标出入射角；由于过焦点的光线经凸透镜折射后折射光线平行于主光轴，故光路如图：

23、
【解析】
试题分析：由图知，当力F1作用在球的下边缘，且与通过AB的直径垂直时，动力臂最长，
由图知，球对杆的拉力方向竖直向下，阻力的方向竖直向下，阻力臂既支点到阻力作用线的距离，其受力图如图所示：

六、实验探究题（本大题共3小题，共15分）
24、二力平衡条件 不变
【解析】
用弹簧测力计水平拉动木块做匀速直线运动，此时拉力与滑动摩擦力平衡，根据二力平衡原理，可知此时摩擦力与拉力二力大小相等；木块机械能包括动能和重力势能，在水平面上做匀速直线运动，动能不变，重力势能不变，因此木块机械能不变。
25、几乎不动 30 2.4 左 1.25 保持不动 U额×
【解析】
（1）经分析，定值电阻只接了一边，电压表没有被接入电路，电压表示数为零；
电流表的量程为0-0.6A，分度值为0.02A，电流表示数为0.2A；
滑动变阻器的最大电阻为R滑===30Ω；
将电阻串联在电路中，电压表并联在电阻的两端，如图所示：

（2）变阻器与定值电阻串联，设电压表示数为UV，根据串联电路电压的规律和分压原理有：
=-----①，①式左边为一定值，故右边也为一定值，当定值电阻取最大时，变阻器连入电路中的电阻最大，即=，解之：UV=2.4V．
（3）电压表的示数为2.2V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为额定电压；
由图象知灯泡正常发光时的电压为2.5V，电流为0.5A，
灯泡的额定功率为：PL=ULIL=2.5V×0.5A=1.25W；
（4）①闭合开关S1，开关S2接a接线柱，移动滑动变阻器的滑片，使电压表的示数为U额；
②闭合开关S1，开关S2接b接线柱，滑动变阻器的滑片保持不动，读出电压表示数为U1；再将开关S2接c接线柱，读出电压表的示数为U2；
③在开关的转换过程中，电路的连接没有改变，滑动变阻器滑片位置不变，各用电器的电阻、电压不变，灯仍正常发光，在第2次操作中，用电压表测出灯与滑动变阻器的电压为U1，用电压表测出灯与滑动变阻器的电压、定值电阻两端的电压为U2，根据串联电路电压的规律，R0的电压UR0=U2-U1，
由欧姆定律，通过定值电阻的电流IR0=，由串联电路电流的规律即为灯正常发光时的电流大小，
灯泡额定功率：P=U额IR0=U额×．
26、晶体 高于 固液共存 沸腾
【解析】
（1）由图乙可知，物质在熔化过程中不断吸收热量，温度保持不变，故该物质是晶体；若继续熔化周围的温度应高于该物质熔点，有了温度差，才会发生热传递； 物质在第5min时处于熔化过程中，所以物质处于固液共存状态．
（2）如图，BC段是物质的熔化过程，CD段是液态，DE段是物质的沸腾过程．
