2026年黑龙江省铁力市第四中学初三毕业生第一次教学质量监测物理试题
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。

一、单选题（本大题共10小题，共30分）
1．如图所示，用悬挂着的乒乓球接触正在发声的音叉，乒乓球被弹开，这个实验说明了

A．发声的音叉正在振动
B．声音可以在空气中传播
C．声音的传播不需要介质
D．声音在空气中传播速度最快
2．光从空气斜射入水中时，同时存在反射现象和折射现象。若入射光线与水面的夹角为60°，则下列说法中正确的是
A．反射角一定为30°
B．反射角一定为60°
C．折射角可能为30°
D．折射角可能为60°
3．下列说法中与实际情况不相符的是（ ）
A．小明同学在1分钟内骑自行车行驶了300m
B．一位中学生的体重正常情况下约为500N
C．一盏家用日光灯正常工作的电流约为3A
D．人体感觉最适宜的温度约为23℃

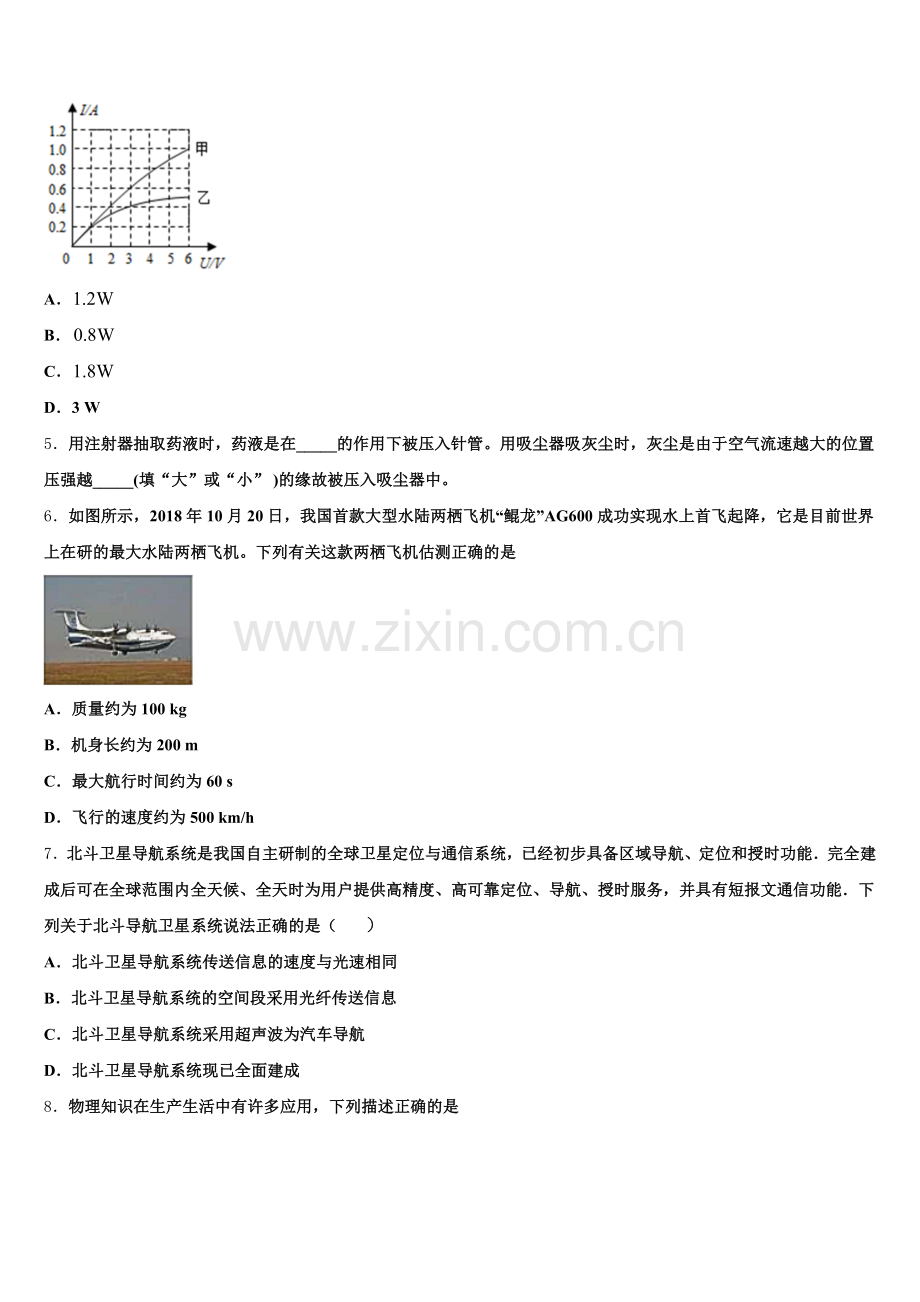

4．甲、乙两只灯泡，其I-U关系图象如图所示，现将甲、乙两灯并联在电路中，当通过甲灯的电流为0.6A时，电路消耗的总功率是

A．
B．
C．
D．3 W
5．用注射器抽取药液时，药液是在_____的作用下被压入针管。用吸尘器吸灰尘时，灰尘是由于空气流速越大的位置压强越_____(填“大”或“小” )的缘故被压入吸尘器中。
6．如图所示，2018年10月20日，我国首款大型水陆两栖飞机“鲲龙”AG600成功实现水上首飞起降，它是目前世界上在研的最大水陆两栖飞机。下列有关这款两栖飞机估测正确的是

A．质量约为100 kg
B．机身长约为200 m
C．最大航行时间约为60 s
D．飞行的速度约为500 km/h
7．北斗卫星导航系统是我国自主研制的全球卫星定位与通信系统，已经初步具备区域导航、定位和授时功能．完全建成后可在全球范围内全天候、全天时为用户提供高精度、高可靠定位、导航、授时服务，并具有短报文通信功能．下列关于北斗导航卫星系统说法正确的是（ ）
A．北斗卫星导航系统传送信息的速度与光速相同
B．北斗卫星导航系统的空间段采用光纤传送信息
C．北斗卫星导航系统采用超声波为汽车导航
D．北斗卫星导航系统现已全面建成
8．物理知识在生产生活中有许多应用，下列描述正确的是
A．书包带做得宽是通过减小受力面积来增大压强
B．大气对吸盘的压力与所挂勺子等的重力大小相等
C．司南能够指南北是利用了磁体受到地磁场的作用
D．飞机正常飞行时，机翼上方的空气流速小，压强大
9．如图所示，一辆轿车在机动车道上由南向北以20m/s 的速度匀速行驶．已知机动车道的宽度D=4m，轿车长度3m、宽度1.6m，假设行驶中轿车始终位于机动车道的正中间，有一人骑自行车匀速横穿机动车道．已知自行车长1.8m，前轮行至非机动车道与动车道交界处的C点时与轿车沿南北方向的距离S=20m．假设双方都没有采取任何措施，在轿车开到时恰好通过，自行车速度至少

A．
B．
C．
D．
10．实验中绘出了小灯泡的电流与电压关系的U-I图象如图所示，则有关此小灯泡功率P与 U2或P与I2的图象可能正确的是

A． B． C． D．
二、多选题（本大题共3小题，共12分）
11．如图甲所示，R1为定值电阻，滑动变阻器R2的滑片从a端滑到b端的过程中，R2消耗的电功率P与其两端电压U的关系图象如图乙所示，下列说法正确的是

A．R1的阻值为10Ω
B．R2的最大阻值为100Ω
C．电源电压为6V
D．该电路消耗的最大电功率为1.8W
12．有一重2N的圆柱形玻璃杯（杯壁厚度不计），底面积为100cm2，装有一定质量的煤油，杯底到油面的高度为20cm，放在水平桌面上（取g=10N/kg，ρ煤油=0.8×103kg/m3），下列说法正确的是
A．煤油对杯底的压强是1.6×103Pa
B．杯底对桌面的压强是1.8×l03Pa
C．煤油对杯底的压力是16N
D．杯子受到桌面的支持力是16N
13．如图所示，用拉力F将一物体匀速提升，此过程滑轮组的机械效率为η（不计绳重和摩檫）．现将物体的重力增加△G，下列判断正确的是

A．拉力变化量
B．拉力变化量
C．机械效率的变化量
D．机械效率的变化量
三、填空题（本大题共5小题，共10分）
14．如图是研究“电流通过导体产生的热量与_____的关系”的装置。每只烧瓶中煤油质量均为300g，电阻丝R1=30Ω，电路中电流I为0.3A，通电6min后，左侧烧瓶中的煤油温度升高了1℃，该烧瓶中煤油吸收的热量为_______J，电流通过R1产生的热量为_____J。[c煤油=2.1×103J/（kg•℃）]

15．里约奥运中国女排姑娘团结协作，顽强拼搏逆转夺冠，振奋国人．如图所示比赛中头号功臣朱婷飞身跃起重扣，球砸在对方界内，这是因为力可以改变物体的_____，球在落向地面的过程中，它的惯性_____，重力势能_____．（后两空均选填“改变”或“不变”）．
16．在学校的联欢会上，优美的琴声是由于琴弦的_____产生的。在学校走廊里通常悬挂“肃静”的警示牌，让学生保持肃静的做法是属于从_____方面减弱噪声。
17．2012年3月31日晚8点半到9点半，在全球举行一场名为“地球时间”的熄灯接力活动，人们用黑暗的方式唤醒人类的环保意识．小明家有1.5kW的用电器停止使用1h，则节约用电_____J，相当于_____kg酒精完全燃烧释放的能量．为了节约资源，许多家庭安装了太阳能热水器，太阳能热水器主要是通过_____方式增加水的内能．（酒精热值为=3.0×107J／kg）

18．如图所示是同学们小时候玩过的一种“回力”玩具车，在玩耍时要先用手按住它往后拉一下，松手后它就能往前跑．“用手按住它往后拉一下”是存贮了_____能，“松手后它就能往前跑”，此时又转化为_____能．

四、计算题（本大题共3小题，共29分）
19．某中学为学生供应开水，用锅炉将200 kg的水从25 ℃加热到100 ℃，燃烧了6 kg的无烟煤．水的比热容是4.2 ×103 J/(kg·℃)，无烟煤的热值是3.4×107 J/kg.求：锅炉内的水吸收的热量是多少？无烟煤完全燃烧放出的热量是多少？此锅炉的效率是多少？
20．如图甲所示轿车的质量是1.26t，四个轮胎与地面的接触面积是0.12m2，该轿车在平直的公路上匀速行驶1h消耗汽油8L，已知汽油完全燃烧放出的热量有30%转化为机械能，（汽油的热值4.6×107J/kg，汽油的密度0.7×103kg/m3，g取10N/kg）求：

（1）1h轿车发动机所做的功。
（2）该轿车静止时对水平路面的压强。
（3）若轿车在水平路面上匀速行驶时所受的阻力f与速度v的关系如图乙所示，则该轿车以90km/h的速度匀速行驶时的功率多大。
21．四轮太阳能汽车总质量为400kg，顶部安装了太阳能电池板，如图所示．太阳光照射到地面时单位面积上的辐射功率为1.2×103W/m2，汽车上的太阳能电池板的有效面积为5m2，这种车将太阳能转化成机械能的效率可达32%．
每个轮胎与地面的接触面积是25cm2，则太阳能汽车对地面的压强是多少？正常运行时该车的功率可达多少kW？这辆汽车在某水平路面上匀速行驶时，受到的阻力为车重的0.02倍，则汽车在该水平面上匀速行驶的速度为多少米每秒？
五、作图题（本大题共2小题，共4分）
22．请在图中画出用羊角锤起钉时所用的最小力F．（要求保留作图痕迹）

23．在图中，标出通电螺线管和小磁针的N、S极及磁感线的方向．

六、实验探究题（本大题共3小题，共15分）
24．某同学用如图所示的装置研究影响滑动摩擦力大小的因素．木板P放在水平桌面上,木块Q放在木板P上,弹簧测力计一端固定,一端挂在木块Q上,拉动木板P,木块Q稳定时,读取测力计的示数．回答下列问题:

(1)读取弹簧测力计的示数,是为了测量___　．(填序号)
A．木板P受到地面的滑动摩擦力大小
B．木板P受到木块Q的滑动摩擦力大小
C．木块Q受到地面的滑动摩擦力大小
D．木块Q受到木板P的滑动摩擦力大小
(2)用相同的木板P和木块Q,在木块Q上放不同个数的砝码,拉动木板P快慢相同,记录弹簧测力计的示数及对应的砝码个数．这是为了研究滑动摩擦力大小与_____的关系．
(3)用相同的木板P和木块Q,发现拉动木板P的快慢不同时,弹簧测力计的示数相等．由此得到的结论______
25．某实验小组用焦距为10 cm的凸透镜合作探究“凸透镜成像规律”．

（1）在探究过程中，他们将蜡烛、凸透镜、光屏固定在光具座上，点燃蜡烛后，沿光具座无论怎样移动光屏，在光屏上始终得不到烛焰的像，你认为可能的原因是_____．（写出一条即可）
（2）上述问题解决后，他们将蜡烛、凸透镜固定在光具座如图位置，移动光屏后得到烛焰清晰、完整的像，该像是倒立、_____的实像．利用此原理工作的光学仪器有_____．接下来他们保持蜡烛和光屏的位置不动，将凸透镜向蜡烛的方向移动，光屏上再次出现了一个倒立、_____的实像．
（3）实验过程中由于蜡烛燃烧变短，使蜡烛的像成在了光屏中心的上方，要使像成在光屏的中心，只调节凸透镜，应将凸透镜向_____调．
26．小明同学在探究影响浮力大小的因素时，做了如图所示的实验．请你根据小明的实验探究回答下列问题．
在C与E两图中，保持了排开液体的体积不变，研究浮力与_______的关系；根据A与E两图所标的实验数据，可知物体浸没在盐水中所受的浮力为________N．小明对ABCD四个步骤进行了观察研究，发现浮力的大小有时与深度有关，有时与深度又无关．对此正确的解释是浮力的大小随着排开水的体积的增大而_________，当物体完全浸没在水中后排开水的体积相同，浮力的大小与深度___________．在小明实验的基础上，根据有关实验数据，可以计算出盐水的密度为____kg/m1．
参考答案

一、单选题（本大题共10小题，共30分）
1、A
【解析】
试题分析：本题是把音叉的振动转化为轻质小球的运动，这样可以把音叉的微小振动进行放大．
解：正在发声的音叉将乒乓球多次被弹开，说明音叉在振动，从而说明声音是由音叉的振动产生的，因此，本探究实验是研究声音产生原因的．
故选A．
【点评】本题主要考查学生对声音产生原因的了解，以及物理学法中的转换法的应用．
2、A
【解析】
若入射光线与水面的夹角为60°，入射角为90°-60°=30°；根据反射角等于入射角可知反射角为30°，故A正确，B错误；
当光线从空气斜射到水中时，折射角小于入射角，故折射角一定小于30°，不可能为30°，更不可能为60°，故CD错误。
3、C
【解析】
试题分析：根据生活经验分别对各选项中的物理量进行估测，然后和题干中对照，看题干中所给数值大小是否正确．A、人骑自行车大约每小时行18千米，即1分钟行驶300m，符合实际；B、一名中学生的质量约50kg，根据G=mg=50kg×10N/kg=500N，符合实际；C、一盏家用日光灯功率大约40W，其正常工作的电流，3A的电流太大，不符合实际；D、人体感觉适宜的温度约为23℃，符合实际；故选C．
【考点定位】速度与物体运动；温度；重力大小的估测；电流的大小
4、D
【解析】
将甲、乙两灯并联在电路中， 由图象可知，当通过甲灯的电流为0.6A时，甲灯两端的电压U甲=3V， 因并联电路中各支路两端的电压相等， 所以，电源电压U=U乙=U甲=3V， 由图象可知，乙灯两端的电压U乙=3V时，通过乙灯的电流I乙=0.4A， 因并联电路中干路电流等于各支路电流之和， 所以，电路中的总电流： I=I甲+I乙=0.6A+0.4A=1A，
电路消耗的总功率： P=UI=3V×1A=3W，故D正确．
5、大气压 小
【解析】
[1]抽取药液的过程中，当向外拉活塞时，针头内的气体体积变大，气压减小，大气压不变，大气压将药液压入针管内；
[2]用吸尘器吸灰尘时，吸尘器内空气流速大压强小，吸尘器外空气流速小压强大，在压强差的作用下灰尘被被压入吸尘器中
6、D
【解析】
根据题中“下列有关这款两栖飞机估测正确的是”可知，本题考查物理量的估测。根据首款大型水陆两栖飞机对其质量、长度、飞行速度和时间进行估测，选出正确选项。
【详解】
A．大型飞机的质量约上百吨重，故A不符合实际。
B．波音767的机身长度是48.5m，“鲲龙”AG600的长度不可能达到200m，故B不符合实际。
C．国产C919大飞机最长航行时间5h，故飞机航行时间约为60s，不符合实际。
D．由生活经验可知，飞行的速度约为500km/h，故D符合实际。
7、A
【解析】
AB．北斗卫星导航系统是利用电磁波传送信息的，电磁波的速度与光速相同，都是3.0×108m/s，故A正确，B错误．
C．北斗卫星导航系统采用电磁波为汽车导航，故C错误；
D．由题，北斗卫星导航系统已经初步具备区域导航、定位和授时功能．完全建成后可在全球范围内全天候、全天时为用户提供服务，因此北斗卫星导航系统还没有全面建成，故D错误．
本题考查学生对卫星通信的了解和掌握，了解北斗卫星导航系统，增强民族自豪感．
8、C
【解析】
A. 书包带做得宽是在压力一定时，通过增大受力面积来减小压强，故A不符合题意；
B.根据二力平衡的条件可知，大气对吸盘的压力在水平方向，而勺子的重力作用在勺子上，物体不同、方向不是一条直线，大小也无法比较， 故B不符合题意；
C. 地磁场能对地球附近的磁体产生磁力，所以司南能够指南北是受地磁场的作用，故C符合题意；
D. 空气通过机翼上表面的流速快、压强小．故C不符合题意．
9、C
【解析】
根据题意知道，轿车行驶的速度为v=20m/s，设自行车行驶的速度为v0 ，由下图可以看出：自行车长为L1 =1.8m，机动车宽为L2 =1.6m，车道空距L3 =D−L2/2=4m−1.6m/2=1.2m，且自行车通过这三段的时间与机动车通过S所用时间相等，所以20m/20m/s=（1.8m+1.6m+1.2m）/v0，解得自行车速度至少是v0 =4.6m/s，故选C．

10、D
【解析】
在U﹣I图象中，图线的斜率表示电阻，根据图象斜率判断灯泡电阻的变化关系，然后根据公式P=I2R分析P与I2的图象，根据公式P=分析P与U2的图象．
【详解】
由U﹣I图象可知，电压和电流增大时，灯泡的实际功率增大，灯泡的温度升高，且图线的斜率越来越大，即灯泡的电阻随温度的升高而增大；
AB．由P=I2R=可知，在P﹣U2图象中，图象上某点切线的斜率为电阻的倒数，因随温度的升高R增大因而应减小，故AB错误；
CD．同理，在P﹣I2图象中，图象上某点切线的斜率为电阻R，而电阻R又随温度的升高而增大，故C错误，D正确。
故选D。

二、多选题（本大题共3小题，共12分）
11、AC
【解析】
AC．由图甲可知，两电阻串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流．由图象可知，当滑动变阻器消耗的功率为0.8W时，其两端电压为2V，由P=UI可得，此时电路中的电流为：I===0.4A，由I=及串联电路的电压规律可得，电源的电压：U=IR1+U2=0.4A×R1+2V----①；由图象可知，当滑动变阻器消耗的功率为0.5W时，其两端电压为5V，由P=UI可得，此时电路中的电流为：I′===0.1A，由I=及串联电路的电压规律可得，电源的电压：U=I′R1+U2′=0.1A×R1+5V-----②，电源电压不变，则：0.4A×R1+2V=0.1A×R1+5V，解得：R1=10Ω；故A正确；电源电压为：U=IR1+U2=0.4A×10Ω+2V=6V，故C正确；
B．由图乙可知，当变阻器两端电压最大为5V时，滑动变阻器全部接入电路中，其电阻最大，此时电流最小为I′=0.1A，则滑动变阻器的最大阻值为：R2大===50Ω；故B错误；
D．当滑动变阻器接入电路的电阻为0时（电路为R1的简单电路），电路中的电阻最小，电流最大，则电路中的最大电流为：I大===0.6A，该电路消耗的最大电功率：P大=UI大=6V×0.6A=3.6W，故D错误．
12、ABC
【解析】
（1）煤油对杯底的压强：p＝ρgh＝0.8×103kg/m3×10N/kg×20×10-2m＝1.6×103Pa，故A正确；由p＝可得，煤油对杯底的压力：F＝pS＝1.6×103Pa×100×10-4m2＝16N，故C正确；（2）煤油体积：V＝Sh＝100cm2×20cm＝2000cm3＝0.002m3，由ρ＝可得，煤油质量：m油＝ρV＝0.8×103kg/m3×0.002m3＝1.6kg，煤油重力：G油＝m油g＝1.6kg×10N/kg＝16N，因杯子处于静止状态，所以，杯子受到桌面的支持力：F支持＝G杯+G油＝2N+16N＝18N，故D不正确；因杯子对桌面的压力和受到的支持力是一道相互作用力，所以，桌面受到的压力：F压＝F支持＝18N，杯底对桌面的压强：p′＝＝1.8×103Pa，故B正确．故选ABC．
点睛：（1）知道圆柱形玻璃杯内煤油的深度，根据p＝ρgh求出煤油对杯底的压强，再根据p＝求出煤油对杯底的压力；（2）先求出煤油的体积，再根据密度公式求出煤油的质量，根据G＝mg求出煤油的重力；杯子处于静止状态，受到桌面的支持力等于煤油和杯子的重力之和，杯子对桌面的压力和受到的支持力是一对相互作用力，二力大小相等，根据p＝求出杯底对桌面的压强．
13、BC
【解析】
AB．由图知，n=3，则拉力端移动距离s=3h，
因为滑轮组的机械效率====，
所以原来提升物体的重力G=3F-----①，
不计绳重和摩擦，原来提升物体所用的拉力F=(GG轮)-------②，
后来提升物体的重力G=GG，
不计绳重和摩擦，后来提升物体所用的拉力：
F=(GG轮)=(GG+G轮)---------③，
则拉力变化量：
∆F=F’F=(GG+G轮)(GG轮)=，故A错误、B正确；
CD．因为滑轮组的机械效率====，
所以后来提升物体的重力G’= GG时滑轮组的机械效率：
’==；
则滑轮组的机械效率的变化量：
=’==；故C正确、D错误．

三、填空题（本大题共5小题，共10分）
14、电阻 630 972
【解析】
由图知道，两电阻丝串联，所以通过两电阻丝的电流和通电时间相同，故是探究电流通过导体产生的热量与电阻大小的关系，煤油吸收的热量是：Q吸=cm△t=2.1×103 J/（kg•℃）×0.3kg×1℃=630J；电阻丝电阻丝R1在5min内产生的热量为：Q=I2 Rt=（0.3A）2 ×30Ω×6×60s=972J。
15、运动状态 不变 改变
【解析】
女排比赛中头号功臣朱婷飞身跃起重扣，改变了排球的运动方向，球砸在对方界内，是因为力可以改变物体的运动状态；球在落向地面的过程中，质量不变，所以它的惯性不变；高度降低，所以重力势能变小，即发生改变．
16、振动 防止噪声的产生
【解析】
物体振动产生声音，所以，琴声是由于琴弦的振动产生的；“肃静”是不让说话，即在声源处减弱噪声，所以属于是从防止噪声的产生方面减弱噪声。
17、5.4×106 0.18 热传递
【解析】
小明家有1.5kW的用电器停止使用1h，则节约用电：
W=1.5×3.6×106J=5.4×106J；
根据公式m=Q/q计算出相当于0.18kg酒精完全燃烧释放的能量；
为了节约资源，许多家庭安装了太阳能热水器，太阳能热水器主要是通过热传递方式增加水的内能。
18、弹性势 动
【解析】
“用手按住它往后拉一下”使玩具车内的弹簧发生弹性形变，储存了弹性势能，松手后，发生形变的弹簧恢复原状，弹性势能变小，松手后它就能往前跑，玩具车具有动能，说明弹性势能转化为动能．

四、计算题（本大题共3小题，共29分）
19、 (1) (2) (3)
【解析】
(1)锅炉内的水吸收的热量是：
；
(2)无烟煤完全燃烧放出的热量是：
；
(3) 此锅炉的效率是：
。
答：(1)锅炉内的水吸收的热量是；
(2)无烟煤完全燃烧放出的热量是；
(3)此锅炉的效率是。
20、（1）7.728×107 J（2）1.05×105Pa（3）6.25×104W
【解析】
(1)消耗汽油的体积：V=8L=0.008m3，
消耗汽油的质量：m′=ρV=0.7×103kg/m3×0.008m3=5.6kg，
汽油完全燃烧放出的热量：Q放=mq=5.6kg×4.6×107J/kg=2.576×108J，
这段时间内该发动机所做的功：W=ηQ放=30%×2.576×108J=7.728×107J，
(2)该轿车静止时，对水平路面的压力：F压=G=mg=1.26×103kg×10N/kg=1.26×104N，
对路面的压强： ；
(3)汽车行驶的速度：v=90km/h=25m/s，由图象可知，汽车受到的阻力f=2500N，因汽车匀速行驶时受到的阻力和牵引力是一对平衡力，大小相等，所以，牵引力F=f=2500N，
汽车的功率：P=Fv=2500N×25m/s=6.25×104W.
答：(1) 这段时间内该发动机所做的功为7.728×107J；
(2) 该轿车静止在水平路面上时，对路面的压强为1.05×105Pa；
(3)该车以90km/h的速度匀速行驶时汽车的功率为6.25×104W。
21、（1）4×105Pa；（2）1.92kW；（3）24m/s．
【解析】
（1）太阳能汽车对地面的压力： ＝400kg×10N/kg＝4000N，受力面积：S＝4×25cm2＝100cm2＝0.01m2，太阳能汽车对地面的压强： ；
（2）由题意可得，太阳能汽车正常运行时该车的功率：P＝1.2×103W/m2×5m2×32%＝1920W＝1.92kW；
（3）这辆汽车在某水平路面上匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，所以该汽车受到的牵引力：F′＝f＝0.02G＝0.02×4000N＝80N，由 可得，汽车在该水平面上匀速行驶的速度：.

五、作图题（本大题共2小题，共4分）
22、见解析
【解析】
(2)由杠杆平衡条件可以知道,在阻力跟阻力臂的乘积一定时,动力臂越长动力越小.力的示意图如下图所示:

23、
【解析】
根据螺线管中电流的方向和线圈的绕向，确定螺线管的NS极；
然后利用磁感线的特点可以得到磁感线的方向；
利用磁极间的作用规律可以确定小磁针的NS极．
【详解】
电流从螺线管的左端流入右端流出，结合线圈绕向，利用安培定则可以确定螺线管的左端为S极，右端为N极．
磁感线的方向是：在磁体的周围N极流出，回到S极．由于螺线管的右端为N极，由此可以确定磁感线的方向是向左的．
根据异名磁极相互吸引可以确定与螺线管左端S极靠近的是小磁针的N极，则小磁针的左端为S极．
故答案见下图：

安培定则中共涉及三个方向：电流方向；线圈绕向；磁场方向；告诉其中的两个可以确定第三个．

六、实验探究题（本大题共3小题，共15分）
24、D压力滑动摩擦力大小与运动快慢无关(或接触面相同,压力相等,滑动摩擦力大小与运动快慢无关)
【解析】
试题分析：图中木块Q处于静止状态，受到平衡力的作用，弹簧测力计的读数等于木块Q受到木板P的滑动摩擦力大小，故读取测力计的示数，是为了测量木块Q受到木板P的滑动摩擦力大小．用相同的木板P和木块Q，接触面的粗糙程度相同，在木块Q上放不同个数的砝码，即木块Q对木板的压力不同，拉动木板P快慢相同，记录测力计的示数及对应的砝码个数．即保持接触面的粗糙程度不变，改变压力大小这是为了研究滑动摩擦力大小与压力的关系．用相同的木板P和木块Q，接触面粗糙程度相同，压力大小相同，发现拉动木板P的快慢不同时，测力计的示数相等．说明摩擦力大小相同，故由此得到的结论是滑动摩擦力大小与运动快慢无关．
考点：探究滑动摩擦力大小与哪些因素有关．
25、烛焰、凸透镜、光屏三者的中心不在同一高度或不在同一水平直线上(不在同一直线不得分) 缩小 照相机(摄像机合理的答案均可得分) 放大 下
【解析】
（1）探究凸透镜成像的实验中，首先应把蜡烛、凸透镜、光屏放在同一直线上，且要调整到同一高度，目的是为了成像能成在光屏的正中央；
所以如果烛焰、凸透镜、光屏三者的中心不在同一高度或不在同一水平直线上，会找不到像；
当然如果物距小于等于焦距时，凸透镜成虚像，光屏上也是找不到像的．
 (2) 由图知，此时物距大于二倍焦距，则像距位于一倍到二倍焦距之间，成倒立缩小的实像；
照相机就是利用凸透镜成倒立缩小实像的原理制成的；
将凸透镜向蜡烛方向移动时，物距变小，像距变大，当物距与像距与上次正好颠倒时，能够成倒立放大的实像．
 (3) 根据经过光心的光线传播方向不变的特点知，烛焰、凸透镜、光屏是在一条直线上的；
若像成在了光屏中心的上方，当凸透镜向下移时，光屏上的像也会向下移动，即应将凸透镜向下调．
理解题中所描述的：将凸透镜向蜡烛方向移动时，是将物距和像距颠倒了位置，原来缩小的像会变成放大，可以根据光路可逆的特点解释．
26、液体密度 2.4 增大 无关 1.2×101
【解析】
(1) [1]观察C与E两图，发现只有物体浸入液体的密度发生了变化，故它研究的是浮力的大小与液体密度的关系；
[2]根据A与E两图可知，物体在空气中时测力计的示数为8N，在盐水中测力计的示数为5.6N，故物体在盐水中受到的浮力为
F浮盐=8N－5.6N=2.4N；
(2) [1][4]浮力的大小随着排开水的体积的增大而增大，当排开水的体积相同时，浮力的大小与深度无关；
(1) [5]由图C可知，物体全部浸没在水中时的测力计示数为6N，太可计算出物体在水中时的浮力为
F浮水=8N－6N=2N，
则由F浮盐=2.4N，可得ρ盐水gV排=2.4N，由F浮水=2N，可得ρ水gV排=2N，联立两式，解之得ρ盐水=1.2×101kg/m1．
