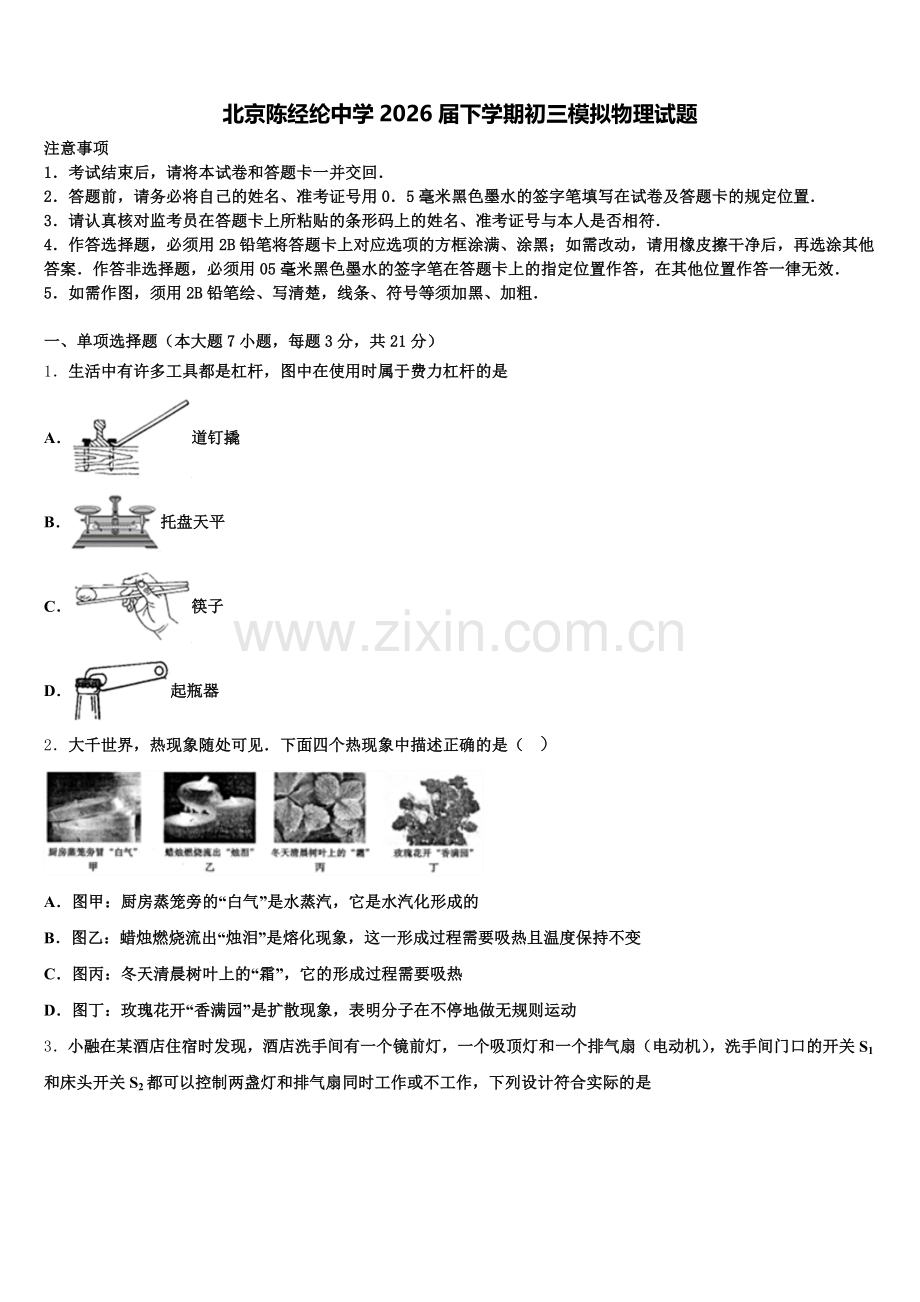

北京陈经纶中学2026届下学期初三模拟物理试题含解析.doc

北京陈经纶中学2026届下学期初三模拟物理试题
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．

一、单项选择题（本大题7小题，每题3分，共21分）
1．生活中有许多工具都是杠杆，图中在使用时属于费力杠杆的是
A．道钉撬
B．托盘天平
C．筷子
D．起瓶器
2．大千世界，热现象随处可见．下面四个热现象中描述正确的是（ ）
A．图甲：厨房蒸笼旁的“白气”是水蒸汽，它是水汽化形成的
B．图乙：蜡烛燃烧流出“烛泪”是熔化现象，这一形成过程需要吸热且温度保持不变
C．图丙：冬天清晨树叶上的“霜”，它的形成过程需要吸热
D．图丁：玫瑰花开“香满园”是扩散现象，表明分子在不停地做无规则运动
3．小融在某酒店住宿时发现，酒店洗手间有一个镜前灯，一个吸顶灯和一个排气扇（电动机），洗手间门口的开关S1和床头开关S2都可以控制两盏灯和排气扇同时工作或不工作，下列设计符合实际的是
A． B．
C． D．
4．我国计划在年实现首次载人登月．已知月球上无大气、无磁场，物体在月球上所受重力只相当于地球上的1/1．假设月表粗糙程度与地表相同，在月球上，你认为下列情况可能的是：
A．月球车可以用汽油机驱动
B．用指南针确定方向
C．用降落伞降落，以确保安全落月
D．与地表相比，月球车行驶时所受摩擦力会小些
5．几位同学学习了欧姆定律后，根据I=，导出了R=．于是他们提出了以下几种看法，你认为正确的是
A．导体电阻的大小跟通过导体中的电流成反比
B．导体电阻的大小跟加在导体两端的电压成正比
C．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关
D．导体两端不加电压时，导体的电阻为零
6．自行车为人们的绿色出行带来便利，下列说法正确的是
A．当自行车下坡时，将动能转化为重力势能
B．车对地面的压力和地面对车的支持力是一对平衡力
C．车绕着跑道匀速转圈时，车的运动状态不变
D．车把上凹凸不平的花纹是为了增大摩擦，车座为马鞍形是为了减小压强
7．通过直接感知的现，推测无法直接感知的事实是常用的物理下列根象所出推测，符实的是　
A．街边的路灯同时亮、灭路灯是串联的
B．投篮抛向空中的篮球，离开手后还能继续运动手对空中的篮球还有力的作用
C．小磁针放在磁体旁受力偏转磁体周围有磁场
D．用超声波可击碎人体内的“钻石”声波能传递信息
二、填空题（本大题7小题，共21分）
8．如图甲所示，木块放在水平面上，用弹簧测力计沿水平方向拉木块做直线运动．两次拉动木块得到的s﹣t图象分别是图乙中的图线①、②．两次对应的弹簧测力计示数分别为F1、F1，两次拉力的功率分别为Pl、P1，两次木块的动能分别为El、E1，则F1_____F1，Pl_____P1，El_____E1．（均选填“＜”、“＝”或“＞”）

9．如图，用300N的拉力F在20s内将重为500N的物体匀速提高2m。若不计摩擦和绳重，则动滑轮重为_____N，拉力的功率为_____，此滑轮组的机械效率为_____。

10．糖画是我国的一种传统民间手工艺，如图所示，它以红、白糖加上少许饴糖为材料来进行造型．糖料在炉子上用温火熬制_____为液态，艺人用小汤勺舀起糖汁，在石板上造型，造型完成后逐渐_____，用小铲刀铲起粘上竹签就完成了（填物态变化名称）．

11．如图所示，AOB为一轻质杠杆，O为支点，AO=OB.在杠杆右端A处用细绳悬挂重为20N的物体，当AO段处于水平位置时，为保持杠杆平衡，需在B端施加最小的力为F1=__N；若在B端施加一竖直向下的力F使杠杆AOB匀速转动到BO处于水平位置，当BO段在水平位置时保持杠杆平衡，这时在B端施加最小的力为F2将______（选填“小于”、“等于”或“大于”） F1。

12．雪灾期间，许多电线都包裹上了厚厚的冰，电线因无法承受冰的重力牵拉，与电线杆一起倒伏在地，损毁惊人。为了除去电线和道路上的冰雪，人们想了许多办法：比如可以给输电线通以大电流，利用电流的______效应来除冰：比如可以在道路上撤盐，利用“冰上撒盐后使冰的______降低”来除冰。
13．用图甲所示的滑轮组运送货物上楼，每件货物重100N，每次运送的量不定，图乙记录了在整个过程中滑轮组的机械效率随货物重力增加而变化的图象，由图可知动滑轮重为____N，当某次运送4件货物时，绳子的拉力F是_________N，滑轮组的机械效率为_____．（不考虑绳重和摩擦）

14．如图是马俊同学在课间休息时将一重为100N的小球在水平桌面上滚动了80cm后滚出桌面，0.6s后落在离桌面边缘水平方向1.5m的地面上，如果桌子高0.9m，那么小球在整个运动过程中，重力做了_____J的功，其功率是_____。

三、作图题（共7分）
15．图甲是车门迎宾灯，其内部结构示意图如图乙，点亮光源后，在地面上出现清晰的像．
①在图乙中标示出物距； ②画出图乙中所示两条光线经过凸透镜之后的光线； 请完整说明地面上的像的特点________．
16．一种台灯,有两个开关,当只闭合开关一，调节它的旋钮(相当于移动滑动变阻器).可以改变灯的亮度:只闭合另一个开关二，灯也可以亮,但是无法调节灯的亮度，请你根据这中功能，用画笔代替导线完成图
（____________________）

17．请将电源、电流表和电压表分别填入图的空缺处．要求：闭合电键S，电路能正常工作，向右移动滑动变阻器的滑片P时，只有一只电表的示数变大．

四、实验题（本大题共5小题，共20分）
18．为了比较水和食用油的吸热能力，小明用两个相同的装置做了如上图甲所示的实验．

①在两个相同的烧杯中应加入初温相同、__________相同的水和煤油．实验中选用相同电加热器的目的是：使水和煤油在相同时间内________________________．
②水和煤油温度随时间变化如上图乙所示，根据图甲可判断出b物质是________．根据图乙可判断出a吸热能力较_______（选填“强”或“弱”）．如上图丙所示，小明比较水和食用油的吸热能力后，为比较酒精和碎纸片的热值，用两同规格的烧杯装相等质量的水，取质量_________（选填“相等”或“不相等”）的酒精和碎纸片，分别放入两个燃烧皿中，点燃分别给烧杯加热，直到酒精和碎纸片完全燃烧完，通过比较________（选填“加热时间”或“液体升高的温度”）来确定酒精和碎纸片热值的大小．
19．为了探究声音产生的原因,小明和小丽一起做了几个实验：小明把手放在喉咙处,大声讲话,感觉喉头振动了；小丽把发声的音叉放在水中,可以激起水花．
通过对上面的种种实验现象的分析,能得出声音是由______产生．小华同学,用手敲鼓,他知道声音是由鼓面的______发出的,但是他看到鼓面几乎没有什么异样为了使看到的实验现象更明显,他在鼓面上撒些小纸团,撒小纸团目的是______．小明、小丽等同学在探究上述问题之后,又提出这样一个问题：声音是怎样从发声物体传播到远处的？针对这一问题,他们经过认真地思考,提出了两种猜想：
①声音要传播出去,需要别的物质做媒介；
②声音要传播出去,不需要什么物质做媒介．
究竟哪一种猜想是正确的呢？小明他们进行了如下的实验：
把正在响铃的手机放在玻璃罩内,再逐渐抽出玻璃罩内空气的过程中,会听到铃声逐渐______．
再打开阀门,让空气逐渐进入玻璃罩内,又会听到铃声逐渐______．
推理过程：玻璃罩内空气越少,传出的声音越______,如果玻璃罩内抽成真空后,就听不到手机响铃的声音了．
结论：______．
由此现象可以推得猜想______是正确的．
20．九年级一班同学分组在做利用“伏安法”测量定值电阻R阻值（阻值约10Ω左右）的实验，器材有：两节新的干电池、电压表、电流表、滑动变阻器、开关、导线若干。
小青小组顺利按电路图连接完实物电路，经检查无误开始实验。请你以笔画线代替导线，把图甲中的电路连接完整（要求滑动变阻器滑片向左移动时电流表示数变小）。小青闭合开关，调节滑动变阻器，当电压表示数为2.7V时，电流表示数如图乙所示，则通过R的电流大小为______，电阻R的阻值是______Ω。小黄小组连接另一个电路。连接完电路后，小黄发现，电压表的示数随着滑动变阻器连入电路阻值的增大而增大，发生这个现象的原因是______。后来他们改正了电路连接，最后完成实验。本实验要求多次测量取平均值，这样做的目的是______。
21．某小组同学研究“使用动滑轮匀速提起物体时，所用竖直向上拉力F的大小与哪些因素有关”。他按如图所示方式用两个重力不同的滑轮进行实验，并将相应的滑轮重G滑、物体重G物和拉力F的大小记录在表一、二中。

表一 ：G滑＝2牛

表二：G滑＝4牛
实验序号
G物（牛）
F（牛）

实验序号
G物（牛）
F（牛）
1
1
1.5

6
2
3.0
2
2
2.0

7
4
4.0
3
4
3.0

8
6
5.0
4
6
4.0

9
8
6.0
5
8
5.0

10
10
7.0
①分析比较表一或表二中F与G物的数据及相关条件，可得出的初步结论是：_________。
②分析比较实验序号________的数据及相关条件，可得出的初步结论是：使用动滑轮匀速提起物体，当G物相等时，G滑越大，所用竖直向上拉力F越大。
③分析比较表中F与G滑、G物的数据及相关条件，可发现其满足的数学关系式为________，由此可判断：按如图所示方式使用动滑轮匀速提起物体，若要省力，需满足的条件是_______________。
④该小组同学做多次实验的目的是______。（选填“A”或“B”）
A．取平均值，减小误差。 B．从实验数据中得到普遍规律。
22．图甲是小新研究的实验装置，实验中让不同质量的钢球从斜面上相同的高度由静止滚下，碰到同一木块上．图乙是小华研究的实验装置，实验中让同一小车从斜面上相同的高度由静止滑下，在粗糙程度不同的平面上运动．请回答以下问题：

（1）小新设计甲实验的目的是研究____；小华设计乙实验的目的是研究小车的运动状态改变情况与所受____的关系．图乙实验中，我们将观察到在越光滑的平面上，小车能运动的距离越____．
（2）若想探究摩擦阻力大小与接触面粗糙程度的关系，则还需弹簧测力计具体测量出在粗糙程度不同的平面上运动的物体所受摩擦力的大小，如图丙所示．此实验过程中，弹簧测力计应拉动木块作____运动，根据____知识可测得摩擦力大小．
（3）另一小组研究弹性势能时设计了如图所示的实验，将一小球置于弹簧的右端，将弹簧每次压缩到不同的长度，松开后，让弹开的小球钻入位于同一位置的相同纸盒并留在其中。分析比较每次纸盒____，从而可比较同一弹簧在不同弹性形变时弹性势能的大小，若桌面绝对光滑，该实验将____(能／不能)达到探究目的。理论推导和实验结果均表明，弹簧发生弹性形变时弹性势能的大小。其中Ep表示弹性势能，单位是J，x是弹簧长度的改变量，单位是m，k称为弹簧的劲度系数，则k的单位是____．

五、计算题（本大题共2小题，共13分）
23．中国破冰船“雪龙号”自身质量为，满载时总质量为，在普通海域最大航速为36km/h，在1m厚的冰层破冰时最大航速为1m/s.请计算：
“雪龙号”在普通海域航行10h通过的最大距离.“雪龙号”满载时所受的浮力.破冰时，船头的一部分压在冰面上，利用巨大的压强使冰层破裂，若船头压在冰面上的受力面积是，冰面受到的压力是破冰船满载时总重的0.1倍，船对冰面的压强.若破冰船在1m厚的冰层破冰时，以最大航速前进时的功率为，则此时破冰船的牵引力.
24．沈精致同学利用塑料矿泉水瓶和薄壁小圆柱形玻璃瓶制作了“浮沉子”。他将装有适量水的小玻璃瓶瓶口朝下，使其漂浮在瓶内的水面上（水的密度为），矿泉水瓶内留有少量空气，拧紧瓶盖使其密封，此时小玻璃瓶露出水面的高度为，如图所示。小空玻璃瓶的质量为，横截面积为，当用力挤压矿泉水瓶侧面，少量水进入小玻璃瓶内，使“浮沉子”向下运动，恰好能在水中悬浮。（不计小玻璃瓶中气体的质量及小玻璃瓶瓶口处体积）求：

（1）当“浮沉子”在如图位置漂浮时，小玻璃瓶内外水面高度差；
（2）当“浮沉子”恰好在水中悬浮，与漂浮时相比较，小玻璃瓶内水对瓶口处压强的变化量。
六、综合能力题（本大题共3小题，共18分）
25．为了给立方体实心工件表面均匀地涂上某种油，需要用竖直向下的力F把漂浮在油面上的工件缓缓地压入油内，如图甲所示。收集有关数据并处理获得:工件的下底面与油面的距离为h，力F与h大小关系如图乙所示，小明觉得图中CB的延长线BA段是没有意义的。老师告诉他，力F为负值时，表明它的方向与原来的方向相反了.

（1）分析BC段:随着h的增大，工件所受的浮力大小将___________，油对工件下底面的压强大小将________（以上两空均选填“变大”、“变小”或“不变”）；
（2）若A点的坐标为（–400，0），则从图像分析可知工件的重力大小是________N；
（3）通过分析和计算可知，这种油的密度为______kg/m3，该工件的密度为_______g/cm3 （g=10N/kg）。
26．如图甲所示是华为mate20手机.如图乙所示为电磁波谱的示意图．

（1）用手机通话时，它与最近的基站之间相距500米，那通话中的信息大约需要_______s能传递到该基站，由图中的信息可知，红外线的波长比手机wifi信号的波长要_________．请在图乙波形图中标出任意一个波长的距离
（____________）.
（2）mate20手机电池电压为4V，待机时电流约10mA，则它待机时的电功率为______W.它用原装10V4A的充电器充电，1h即可充满，则该电池板充满电时耗电_______度.
（3声音在空气中的传播速度是_______m/s．
27．在如图所示的电路中，电源电压保持不变,滑动变阻器R1上标有“100Ω 1A”字样．闭合开关S后,电流表A的示数为0.5A，电压表V1的示数为10V，电压表V1的示数为6V．求：

（1）定值电阻R1的阻值和此时滑动变阻器R1消耗的电功率P1．______
（1）请用定值电阻来替换电阻R1，并选择合适的电表量程．要求：在不更换电表量程的情况下，移动变阻器的滑片P，使所有电表的示数都能达到各自的最大值，且电路能正常工作．
第一，符合上述条件的所有可能的定值电阻阻值：__________________．
第二，满足上述要求时,电流表示数的最小值．_____（写明必要理由）
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
结合图片和生活经验，判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆
【详解】
A.道钉撬在使用过程中，动力臂大于阻力臂，是省力杠杆；
B．托盘天平在使用过程中，动力臂等于阻力臂，不省力也不费力；
C. 核桃夹在使用过程中，动力臂小于阻力臂，是费力杠杆；
D. 起瓶器在使用过程中，动力臂大于阻力臂，是省力杠杆．故选C.
2、D
【解析】
A. 厨房蒸笼旁的“白气”是温度较高的水蒸气遇冷液化形成的小水滴，故A错误；
B. 晶体熔化时温度不变，非晶体熔化时，温度升高，蜡是非晶体，蜡烛燃烧流出“烛泪”是熔化现象，这一形成过程需要吸热温度不断上升，故B错误；
C. 冬天清晨树叶上的“霜”，是空气中的水蒸气遇冷凝结成的小冰晶，属于凝华现象，此过程需要放出热量，故C错误；
D. 玫瑰花开“香满园”是扩散现象，扩散现象表明分子在不停的做无规则运动，故D正确．故选D．
3、C
【解析】
洗手间门口的开关S1和床头开关S2都可以控制两盏灯和排气扇同时工作或不工作，这说明这两个开关与三个用电器之间是串联的，而三个用电器是并联的，故C符合题意．
4、D
【解析】
A．月球上无大气，汽油不能燃烧，汽油机不能工作，故Ａ错误．
B．月球上没有磁场，则指南针不能确定方向，故B错误．
C．月球上无大气，降落伞下落时不受空气阻力，速度越来越快，则不能安全降落，故C错误．
D．由题知，物体在月球上所受重力只相当于地球上的；所以，月球车在在月球表面行驶时，对地面的压力变小，则受到的摩擦力变小，故D正确．
5、C
【解析】
导体的电阻是本身的属性，与导体的材料，长度，横截面积有关；并不随电流、电压的改变而改变，两端不加电压时，导体的电阻也不会为零．
所以A，B，D错误，C正确．
故选C．
6、D
【解析】
A、人骑自行车下坡时，质量不变，高度变小，其重力势能变小；同时其速度变快，即动能变大，所以自行车下坡时重力势能逐渐转化为动能，故A错误；
B、车对地面的压力作用在地面上，地面对车的支持力作用在车上，二力不是作用在同一个物体上，所以二力不是一对平衡力，故B错误；
C、车绕着跑道匀速转圈时，自行车的运动方向不断变化，运动状态不断变化，故C错误；
D、轮胎上做有凹凸不平的花纹增大了接触面的粗糙程度，从而增大了摩擦；车座设计成较宽大的“马鞍形”，是在压力一定时，增大受力面积，减小对人臀部的压强，故D正确．
7、C
【解析】
A．路灯同时亮、灭是开关作用的结果，串联电路和开关装在干路上的并联电路均能达到该效果，所以不能推测它们的串并联情况，选项A不符合事实；
B．投篮抛向空中的篮球，离开手后由于惯性继续运动，不是因为受到力的作用；选项B不符合事实；
C．当小磁针受到力的作用时可发生偏转，而磁体间力的作用是通过磁场产生的，所以可推测磁体周围有磁场，选项C符合事实；
D．用超声波可击碎人体内的“钻石“，说明声波具有能量，而不是声波能传递信息；选项D不符合事实．

二、填空题（本大题7小题，共21分）
8、：= ＞ ＞
【解析】
由图中可知，木块两次都进行匀速直线运动，拉力等于滑动摩擦力，滑动摩擦力相等，拉力F相等，即F1＝F1．（1）从图象中可以判断出，第①次的运动速度v较大，根据公式P＝Fv，当拉力相等时，速度越大，拉力的功率越大，即P1>P1．物体的动能与质量和速度有关，质量一定，因为第一次速度大所以第一次的动能较大，即El＞E1．
9、100 60W 83.3%
【解析】
由图可知n＝2，不计绳重和摩擦，由F＝（G+G动）可得，动滑轮的重力：
G动＝2F﹣G＝2×300N﹣500N＝100N；
拉力做的总功：W总＝Fs＝F×2h＝300N×2×2m＝1200J，
拉力的功率：P＝；
有用功：W有＝Gh＝500N×2m＝1000J，
此滑轮组的机械效率：η＝×100%＝×100%≈83.3%。
10、熔化 凝固
【解析】
糖料在炉子上加热时糖变成糖浆，是由固态变为液态，这是熔化现象；在石板上来回浇铸糖浆，等糖浆放出热量，就会由液态变成固态，这样就做好了糖画．
11、20 小于
【解析】
∵在B处施加力的最大力臂长度为OB，
又∵OA=OB，
∴根据杠杆的平衡可得，需在B端施加最小的力为：
F1==20N，
∵当BO段在水平位置时，重物在A端对杠杆拉力的力臂变小，而物体的重力不变，所以此时在B端施加最小的力为F2将小于F1。
12、热 熔点
【解析】
为了除去电线上的冰雪可以给它加热，输电线通过较大的电流，产生较多的热量，使冰熔化，利用电流的热效应来除冰；除去道路上的冰雪，因不便于加热，但可以在道路上撤盐，使冰的熔点降低，让冰在更低的温度下熔化。
13、100 250 80%
【解析】
（1）由图乙可知，运送一件货物时，机械效率，解得： G动=100N
（2）当某次运送4件货物时，G’=400N，则绳子的拉力，滑轮组的机械效率．
14、90 150W
【解析】
该过程中，重力做功：，其功率：。

三、作图题（共7分）
15、 倒立放大的实像．
【解析】
（1）物体到凸透镜的距离叫物距，用字母u来表示，如图所示：
（2）过光心的光线传播方向不变；过焦点的光线经凸透镜折射后平行射出，由此作出折射光线如图所示：
；
（3）物体发出光经折射后会聚于一点，由图知道，像点相对物体在主光轴两侧，像点距离凸透镜远些，所以所成的是倒立放大的实像．
16、
【解析】
由安全用电原则可知，开关应该接到火线和用电器之间；据题意可知，当只闭合开关一，调节它的旋钮（相当于移动滑动变阻器），可以改变灯的亮度，即说明开关一、滑动变阻器和灯泡串联；只闭合另一个开关二，灯也可以亮，但是无法调节灯的亮度，说明开关二与灯泡串联；如图所示：

17、
【解析】
由于左边空缺处和R1串联、右边空缺处与滑动变阻器R2串联，所以这两处不能连入电压表，电压表可以接在中间空缺处.
左边空缺处接入电源，右边空缺处接入电流表，这样电压表与滑动变阻器并联，测量滑动变阻器两端的电压，当滑片向右移动时滑动变阻器连入的电阻变大、分压变大，电压表示数变大；而电路总电阻变大、电流变小，电流表的示数变小，只有一个电表的示数变大，电路图如图所示：

四、实验题（本大题共5小题，共20分）
18、质量 吸收相等的热量 食用油 强 相等 液体升高温度
【解析】
（1）①为了比较两种物质的吸热能力，在两个相同的烧杯中应加入初温相同、质量相同的水和煤油．实验中选用相同电加热器的目的是：使水和煤油在相同时间内吸收相等的热量．
②甲图中，两种液体质量相同，b液体体积较大，由可知，b液体密度小，所以b物质是煤油．由乙图可知：在质量和升高温度相同时，由知，a物质比热容较大，吸热能力较强．
（2）为比较酒精和碎纸片的热值，用两同规格的烧杯装相等质量的水，取质量相等的酒精和碎纸片，分别放入两个燃烧皿中，点燃分别给烧杯加热，直到酒精和碎纸片完全燃烧完，因燃料的热值不能直接测量，但燃料燃烧放出的热量可以被水吸收，从而使水温发生变化，所以可以通过水升高的温度来确定酒精和碎纸片热值的大小．
19、振动 振动 发声振动转换成鼓面上小纸屑的振动易于观察 减小 变大 小 声音的传播需要介质,真空不能传声 ①
【解析】
(1)[1]讲话是声带的振动，音叉发声使水振动，都能证明声音是由物体振动产生的。
(2)[2]用手敲鼓,声音是由鼓面的振动发出的。
[3]为了使看到的实验现象更明显，在鼓面上撒些小纸团，撒小纸团目的是显示鼓面的振动，这是放大法(转换法)的运用；
(3)[4]a.把正在响铃的手机放在玻璃罩内，再逐渐抽出玻璃罩内空气的过程中，会听到铃声逐渐减弱。
[5]b.再打开阀门，让空气逐渐进入玻璃罩内，又会听到铃声逐渐变大。
[6]c.进一步推理：玻璃罩内空气越少，传出的声音越越小，如果玻璃罩内抽成真空后，就听不到手机响铃的声音了。
[7]d.得出结论：声音不能在真空中传播。
[8]由此现象可以推得猜想“①声音要传播出去，需要别的物质做媒介”是正确的。
20、 0.3A 9 电压表并联在滑动变阻器两端了 减小误差
【解析】
根据题中“九年级一班同学分组在做利用“伏安法”测量定值电阻R阻值（阻值约10Ω左右）的实验”可知，本题考查“伏安法”测电阻，考查了实物电路图的连接、电流表的读数、实验现象分析以及实验数据的处理，涉及的知识点较多，综合性强；
【详解】
（1）电源为两节新的干电池，电源电压是3V，故电压表选用小量程与待测电阻并联。滑动变阻器采用“一上一下”方式连入电路，根据要求滑动变阻器滑片向左移动时电流表示数变小，应将滑动变阻器B接线柱连入电路，如下所示：

（2）由图乙，电流表选用0~0.6A量程，分度值为0.02A，示数为0.3A，所以电阻R的阻值。
（3）“伏安法”测电阻，电压表应并联在待测电阻两端，当滑动变阻器连入电路的阻值增大时，根据“串联分压”原理，电压表示数应变小。小黄发现，电压表的示数随着滑动变阻器连入电路阻值的增大而增大，发生这个现象的原因是电压表并联在滑动变阻器两端了。
（4）本实验要求多次测量取平均值，这样做的目的是减小误差。
21、使用动滑轮匀速提起物体，当G滑相等时，G物越大，所用竖直向上拉力F越大 2与6或3与7或4与8或5与9 F=（G物+G滑）/2 G滑＜G物 B
【解析】
①分析表一或表二中动滑轮的重力相同，被提升的物重不同，且G物越大，拉力F越大，可得出的初步结论是：使用动滑轮匀速提起物体，当G滑相等时，G物越大，所用竖直向上拉力F越大；
②2、6（或3、7或4、8或5、9）被提升的物重相同，动滑轮重力不同，且G滑越大，F越大；
③分析比较表中F与G滑、G物的数据及相关条件，可得，当G物等于G滑时，F＝G物，当G物＞G滑时，F＜G物；由此可判断：按图所示的方式使用动滑轮匀速提起物体，若要省力，需要满足的条件是G滑＜G物。
④实验分为探究性实验和测量型实验，测量型实验的目的是取平均值减小误差，而此实验是探究性实验，多次测量的目的是寻找普遍规律，故应选B。
22、动能与质量的关系 阻力 远 匀速直线 二力平衡 移动距离 不能 J/m2
【解析】
（1）图甲实验中球所处的高度相同，质量不同，所以可以探究动能的大小与质量的关系；乙实验中小车在同一高度滑下，则到达底端的速度相同，但在粗糙程度不同的平面上运动时所受的摩擦力不同，所以可以探究小车的运动与所受阻力的关系；乙实验中，让小车从斜面的相同高度滑下，保证了在水平面运动的起始速度相同，所以水平面越光滑，小车受到的摩擦力越小，速度变化的越慢，故小车运动的距离会越远；
（2）实验中用弹簧测力计拉着木块在水平木板上做匀速直线运动时，拉力与摩擦力平衡，由二力平衡条件知道，木块所受摩擦力的大小等于弹簧测力计的示数；
（3）根据题意知道，由于要改变弹簧的弹性形变大小，所以要将同一个弹簧压缩不同的长度；观察纸盒被推动距离的远近来比较弹性势能的大小；由于水平面绝对光滑，所以，纸盒在滑动过程中不受力，即纸盒会做匀速直线运动，所以，无法比较纸盒移动距离的远近，达不到探究目的；由于，所以 由于Ep 单位是J，x单位是m，故k的单位是J/m2。

五、计算题（本大题共2小题，共13分）
23、（1） ；（2）；（3）；（4）
【解析】
已知满载时总质量约为m=20000t=2×107kg，在普通海域最大航速约为v=36km/h，破冰时最大航速为v′=1m/s，时间t=10h，受力面积S=10m2，功率为P=1.5×107W
(1)∵v=st，
∴通过的距离s=vt=36km/h×10h=360km，
(2)满载时所受的浮力F浮=G=mg=2×107kg×10N/kg=2×108N，
(3)冰面受到的压力F=0.1G=0.1×2×108N=2×107N，
船对冰面的压强，
(4)∵，
∴破冰船的牵引力，
答：(1)在普通海域航行10h通过的距离是360km；
(2)满载时所受的浮力是2×108N；
(3)船对冰面的压强为2×106Pa；
(4)破冰船的牵引力为1.5×107N.
24、（1）（2）
【解析】
根据题中“沈精致同学利用塑料矿泉水瓶和薄壁小圆柱形玻璃瓶制作了“浮沉子”。…… 使“浮沉子”向下运动，恰好能在水中悬浮。求“浮沉子”悬浮与漂浮时相比较，小玻璃瓶内水对瓶口处压强的变化量。”可知，本题综合考查浮力的知识，根据阿基米德原理和浮沉条件进行解答。
【详解】
（1）设小玻璃瓶瓶口处到矿泉水瓶水面的高度为，小玻璃瓶内水的高度为。
因小玻璃瓶漂浮，故有：
，
，
，
。
（2）当小玻璃瓶由漂浮变为悬浮时，有水进入到小瓶中，小瓶中水增加的重力等于小瓶增加的浮力，即：
。
答：（1）当“浮沉子”在如图位置漂浮时，小玻璃瓶内外水面高度差为；
（2）当“浮沉子”恰好在水中悬浮，与漂浮时相比较，小玻璃瓶内水对瓶口处压强的变化量为。

六、综合能力题（本大题共3小题，共18分）
25、变大 变大 400 0.8×103kg/m3 320kg/m3
【解析】
(1)在BC段中随着h的增大,工件排开油的体积也随之增大,根据浮力公式F浮=ρ油gV排可知受到的浮力将变大。
根据p=ρgh可知工件下底面的压强大小将变大。
(2) A点的坐标为（–400，0），由图象知，当浸入深度为0时，即在空气中，要用400N的力向上提起,所以工件的重力G=400N。
(3)工件的质量m== =40kg，
物体的边长为a=0.5m,则体积V=(0.5m)3=0.125m3.
该工件的密度ρ= ==320kg/m3.
根据F浮=ρ液gV排=ρ液gV可得：
ρ油= = =0.8×103kg/m3
26、0.00000016s 短 0.04 0.04 340
【解析】
（1）电磁波在真空中的传播速度是3×108m/s；根据v=可知，通话中的信息大约需要时间：t==0.00000016s,
由图中的信息可知，红外线的波长比手机wifi信号的波长要短, 如图两个波峰（或波谷）之间的距离表示一个波长：

（2）手机电池电压为4V，待机时电流约10mA，则它待机时的电功率为：
P=UI=4V1010-3A=0.04W;
该电池板充满电时耗电:W=UIt=10V4A3600s=14400J=0.04度；
（3）15时，声音在空气中的传播速度是340m/s．
27、10Ω；3W 5Ω或10Ω，理由详见解析 0.1A和0.51A，理由详见解析
【解析】
（1）串联电路中各处的电流相等，根据欧姆定律可得R1的电阻R1==10Ω，
此时滑动变阻器R1消耗的电功率P1=U1I=6V×0.5A=3W；
（1）由串联电路电压的规律可知，电源电压U=U1+U1=10V+6V=16V；且变阻器允许通过的最大电流为1A，根据题意，使电表示数达到最大值，所以电流表量程只有选0-0.6A；
当电压表V1量程取0～3V时其最大值为3V，由欧姆定律得：R==5Ω，
当电压表V1量程取0～15V时其最大值为15V，由欧姆定律得：R==15Ω，
①定值电阻为5Ω时，电流表、电压表V1，V1的量程分别为0～0.6A、0～3V、0～15V，当电压表V1示数最大时，电流表的示数最小，此时有：Imin1＝=0.1A，
②定值电阻为15Ω时，电流表、电压表V1的量程分别为0-0.6A、0-15V．
电压表V1示数的最大值为：Umax1＝＝11.8V＜15V，所以，电压表V1的量程只能选15V．当电压表V1的示数最大时，电流表的示数最小，此时有：Imin1＝=0.51A．
答：（1）R1的阻值为10Ω；R1消耗的功率为3W；
（1）5Ω或15Ω；当电阻为5Ω时，电路中的最小电流为0.1A；当电阻为15Ω时，电路中的最小电流为0.51A．
