2026年广西河池市南丹县达标名校初三月考卷（七）物理试题试卷
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．

一、单项选择题（本大题7小题，每题3分，共21分）
1．关于物态变化，下列判断正确的是
A．冬天驾车时挡风玻璃上起雾，是液化现象
B．夏天冰棒周围冒“白气”，是汽化现象
C．冬天室外飘起的雪花，是凝固现象
D．擦在皮肤上的水变干，是升华现象
2．下列关于实验仪器的使用方法，错误的是
A．测量之前要先试触较大量程，防止被测电压超过电压表的量程
B．用量筒测水的体积时，视线要与凹液面最底部相平
C．使用弹簧测力计测力时，拉力的方向必须竖直向下
D．调节天平横梁平衡时，平衡螺母的调节方向与指针的偏转方向相反
3．为保护人民的安全，满足城市治安防控和管理的需要，国家在公共聚集地区安装了先进的3600高清摄像头，它的像距几乎不变，但镜头的功能类似于人眼睛的晶状体，焦距可以调节，如图7所示，某嫌疑犯在成像板上已经成清晰的像，此时镜头的焦点在F处，在监控此人的过程中（该人在成像板上的像保持清晰），下列说法正确的是

A．如果该人远离镜头，镜头的焦点可能变在b点
B．如果该人远离镜头，镜头的焦距会变短
C．如果该人靠近镜头，镜头的聚光能力会减弱
D．如果该人靠近镜头，镜头的焦点可能变在b点

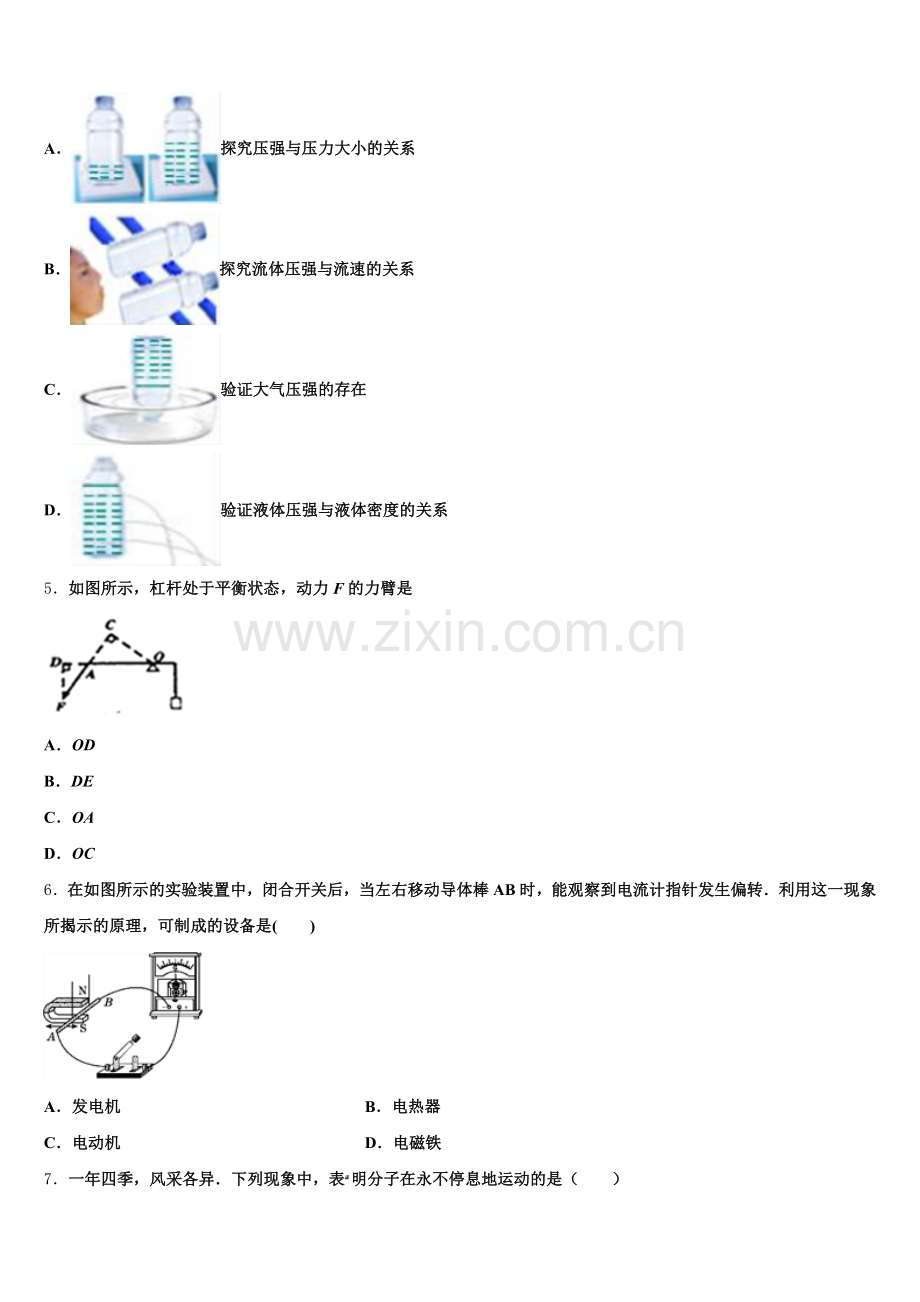

4．某同学使用矿泉水瓶设计了下列几组实验，实验装置如图所示，其中不能完成实验目的是
A．探究压强与压力大小的关系
B．探究流体压强与流速的关系
C．验证大气压强的存在
D．验证液体压强与液体密度的关系
5．如图所示，杠杆处于平衡状态，动力F的力臂是

A．OD
B．DE
C．OA
D．OC
6．在如图所示的实验装置中，闭合开关后，当左右移动导体棒AB时，能观察到电流计指针发生偏转．利用这一现象所揭示的原理，可制成的设备是(　　)

A．发电机 B．电热器
C．电动机 D．电磁铁
7．一年四季，风采各异．下列现象中，表明分子在永不停息地运动的是（　　）
A．春风杨柳万千条 B．夏日炎炎似火烧
C．金秋桂花遍地香 D．寒冬北国白雪飘
二、填空题（本大题7小题，共21分）
8．a、b 是两个由同种材料制成的金属球，a 的质量为 81g，体积为 10cm1，b 的质量为 50g，体积为 25cm1．如果其中有一个球是实心的，那么这个实心球应该是_____（选填“a” 或“b”），这种金属球的密度是_____kg/m1．
9． “端午浓情，粽叶飘香”．煮粽子时，小明闻到了粽子的香味，这是_____现象，吃粽子时，米粒和粽叶不容易分开，这表明：分子间存在_____．
10．当一个白炽灯泡用久后，与同型号新灯泡比较会发现它里面的钨丝变细了，且灯泡内壁变黑。说明钨丝工作时温度高，先发生_____，后在停止工作时遇冷发生_____（前两空填物态变化名称）。由于钨丝变细，导致钨丝的电阻_____（填“变大”、“变小”或“不变”）。

11．庐山是中华十大名山之一,以风景优美文化底蕴深厚而闻名于世,曾任临川内史的东晋诗人谢灵运游庐山有诗云:“昼夜蔽日月,冬夏黄霜雪”，霜的形成是物态变化中的_____现象．该过程___（选填”吸”或“放”）热．
12．温度计的测温原理是_____，小强在用温度计测量烧杯中液体温度时读取了四次数据，每次读数时温度计的位置如图1所示，其中正确的是_____。如图2所示的是用温度计分别测得的冰和温水的温度，那么冰的温度是_____℃。

13．如图，“歼20”是我国自主研发的一种新型“隐形战机”，它的机身材料和涂层对雷达发射的__（选填“超声波”或“电磁波”）具有良好的吸收作用．当它加速上升时，飞行员的机械能___．（选填“增大”“减小”或“不变”）

14．如图所示是奥斯特实验的示意图．接通电路后观察到的现象是_____，由此实验得到的结论是_____．如果移走小磁针，该结论_____ （选填“成立”或“不成立”）．

三、作图题（共7分）
15．根据图中的折射光线画出相应的入射光线．
（________）

16．如图所示是一种抽水马桶水箱自动上水装置的示意图．当水箱内的水达到一定高度时，浮标带动杠杆AOB压住入水口，停止上水．请在图中画出动力F1、阻力F2和动力臂L1．

17．如图是家庭电路某一部分的示意图，请用笔画线代替导线把该电路连接完整，并且使之符合安全用电的要求。（其中开关只控制电灯）

四、实验题（本大题共5小题，共20分）
18．小宇用如图所示的装置探究“动能的大小与什么因素有关？”的实验步骤如下：
将质量为m的小球从光滑斜面上的A处静止释放，滚下后与放在水平面上的木块相碰，木块在水平面上移动一段距离后静止，如图甲所示；将质量为m的小球从光滑斜面上的B处静止释放，滚下后与放在水平面上的木块相碰，木块在水平面上移动一段距离后静止，如图乙所示；将质量为2m的小球从光滑斜面上的B处静止释放，滚下后与放在水平面上的木块相碰，木块在水平面上移动一段距离后静止，如图丙所示。
根据上述三次实验，回答下列问题：
①实验中小球动能的大小是通过观察比较_____反映出来的，这里用到了物理学研究问题的一种_____方法（选填“直接测量”、“放大”或“转换”）；
②为了探究动能的大小与物体运动速度的关系，应选用_____两个图来分析，并由此得出的实验结论是_____；
③分析乙、丙两图，得到的实验结论是_____；其中小球在光滑斜面上从B处滚到底端的过程中，小球的_____能转化为动能。
19．为了探究“用动滑轮提升重物时，如果动滑轮的机械效率不变，则有用功跟总功成正比”，小明在实验台上组装好实验装置，如图所示，其中弹簧测力计的量程为0～5N．另外还有质量均为100g的钩码六个 （图中未画出）．

以下是他的部分实验步骤，请你帮他补充完整：
①在动滑轮挂钩上挂2个钩码，用弹簧测力计竖直向上匀速拉绳子自由端．2个钩码的总质量用m表示，用弹簧测力计测出绳子自由端的拉力F，用刻度尺分别测出绳子自由端移动的距离s和钩码上升的高度h，将m、F、s、h数值记录在表格中；
②保持_____不变，依次改变绳子自由端移动的距离s，仿照步骤仿照步骤①再做5次实验，将各次的m、F、s、h数值记录在表格中．
③利用W总＝_____，计算出各次的总功，用W有用＝Gh＝mgh，计算出各次的有用功，并将各次的W总、W有用的数值记录在表格中．
20．如图所示为“测量金属块的密度”的实验．

(1)在测量金属块的质量时，将 50g的砝码放在右盘中，此时指针仍偏在刻度盘中央的左侧； 当又向右盘中加入 5g的砝码后，指针偏到了刻度盘中央的右侧，接下来的操作是_________ ．天平调整平衡后，右盘中砝码的质量和游码的位置如图甲所示，则被测金属块的质量为__________g．
(2)在量筒中加入40mL的水，将金属块浸没在水中，水面位置如图所示，测得的金属块的密度为___kg/m1．
(1)同组同学突然发现，测量金属块体积时因放入水中速度较快而导致金属块上有很多气泡，测量后的密度相对于参考值来说__________(选填“偏小”或“偏大”)．
21．某校科学探究小组接到一个课题，在只有托盘天平的情况下，借助烧杯、细线、水测量小物块的密度，很快他们就找到了解决方法.

（1）把天平放在水平桌面上，游码移到标尺零刻度处，发现指针静止在分度盘中央刻度线的右侧，此时应将平衡螺母向_______（选填“左”或“右”）调节，使天平平衡．
（2）用调节好的天平测量烧杯和水的总质量，操作情景如图甲所示，其错误之处是:_________．
（1）①重新调节好天平，他们按正确的方法称出了烧杯和适量水的总质量，示数如图乙所示，由此可知，烧杯和水的总质量是_______g．
②如图丙所示，用细线拴着物块浸没在水中（物块未接触烧杯底且水未溢出），天平的示数变为16. 2 g．
③将物块缓慢沉入烧杯底部，放开细线，天平的示数变为51.2 g．则物块的质量是__________g，物块的密度是___________kg/m1．
22．如图甲是“探究浮力大小”的实验过程示意图．(取g = 10N/kg)

（1）实验步骤C和D可以探究浮力大小与____________________的关系，步骤B和______可以测出物块浸没在水中时受到的浮力F浮，步骤A和________可以测出物块排开的水所受重力G排；比较F浮与G排，可以得到浮力的大小跟物体排开的水所受重力的关系F浮_____G排．(填“>”、“<”或“=”)
（2）图乙是物块缓慢浸入水中时，弹簧测力计示数F随浸入深度h变化的关系图象．分析图象，可得关于浮力大小的初步结论:
①物块浸没前，物体浸入水中深度越深，物块所受的浮力越大；
②物块浸没后，所受的浮力大小与__________无关．
（1）此物块的密度是_________g/cm1．
五、计算题（本大题共2小题，共13分）
23．环保部门为了保持城市的清洁，定期使用洒水车对主干道洒水保洁．已知洒水车自身的质量为5t，满载时可以装水8t．某日清晨，洒水车满载时在马路上匀速行驶，8min 内行驶了4800 m，消耗燃油6kg（假设燃油完全燃烧），已知洒水车满载行驶时的牵引力大约是其总重的 0.1 倍，g =10N/kg，燃油的热值是3×107J/kg．求上述过程中：洒水车运动的速度；牵引力对洒水车做的功；牵引力对洒水车做功的功率；汽车发动机的效率．（精确到1%）
24．有一种挂式电热水器内部简化电路如图所示，该热水器设有高、中、低三档，已知电热丝R1=55Ω，高档加热功率为1100W，电热转化效率为80%，水的比热容为4.2×103J/kg•℃）．求：

（1）将2kg水从20℃加热到75℃需要吸收多少热量；
（2）用高档将2kg水从20℃加热到75℃需要多少时间；
（3）只闭合S、S2时，电热水器的电功率是多少．
六、综合能力题（本大题共3小题，共18分）
25．阅读下列材料，按要求回答问题。
小轮车
小轮车是指车轮半径为20英寸的自行车。车身一般采用合金材料制成，可以承受从几米高的地方快速落下的冲力。车把可以转动360度，前后轮都装有供脚踩的“火箭筒”等。BMX（小轮车）运动是近年来兴起的一项极富挑战性的新型体育运动。
小轮车比赛属于平地花式赛，它最基本的动作有后轮点地跳、前轮点地跳、擦轮、定车、飘、过桥等。赛场上，运动员首先用力蹬车加速上升，越过最高坡道，而后又疾驰而下，跨过不同坡道，不断上升、下降，最终冲向终点。比赛过程中，优秀运动员一次可跨越几个坡道。运动员用力蹬车可加速上升，表明力可以改变物体的_____，到达坡道最高点时自行车仍要继续向前运动，这是因为自行车具有_____；运动员骑车离地飞跃到最高空时，受力_____（选填“平衡”或“不平衡”），下落过程中，重力对车_____（选填“有”或“没有”）做功，此时重力势能转化为_____能。
26．如图甲所示，2018年12月8日，我国在西吕卫星发射中心用长征三号乙运载火箭成功发射嫦娥四号探测器（它由着陆器与巡视器组成，巡视器命名为“玉兔二号”），于2019年1月3日成功着陆在月球背面，开展月球背面探测及巡视探测。月球重力是地球的六分之一，月球表面土壤非常松软，凹凸不平，有石块、有陨石坑，还有陡峭的高坡。在这种环境中，月球车既不能打滑，更不能翻车。为了克服这些困难，“玉兔二号”上有全景相机和导航相机，底部有6个带齿纹的轮子着地。

（1）长运三号火箭携带着嫦娥四号竖直发射加速升空时，下列说法正确的是_____。
A．以长运三号火箭为参照物，此时嫦娥四号是运动的
B．长运三号火箭刚离开地面向上飞行过程中只受空气阻力和推力作用
C．长运三号火箭加速升空时，重力势能增大，动能增大
D．长运三号火箭在大气层时候与大气剧烈摩擦，此时内能转化为机械能
（2）玉兔二号巡视器（图乙）在月球表面行走时，当前方一定范围内有高于20cm的障碍物时，玉免二号上的测器会发出预警，从而及时修正路线，此探测器是利用_____（选项“超声波”或“电波”）的反射来工作的。
（3）图甲和图乙是嫦四号玉免二号互拍照片，为了使对方五红旗标志看的更清晰更大一些，此时应让玉免二号_____（选填“靠近”成“远离”）嫦娥四号。
（4）玉免二号设计质量140kg，底部有6个带齿纹的轮子着地，带齿轮的目的是_____；若每个轮子触地面积100cm2，则玉免二号对月球地面的压强为_____Pa.
（5）当玉兔二号需要采集月球表面岩石样本时，会从物部伸出如图丙所示机械臂，机械臂简化图如图了所示。请在图中画出：
①加在A点的最小动力F1②画山阻力F2的力臂。
（__________）
27．如图甲为塔式起重机简易示意图，塔式起重机主要用于房屋建筑中材料的输送及建筑构件的安装．（动滑轮重、绳重及摩擦不计，g取10N／kg）
为保持平衡，起重臂的长度越短的塔式起重机，配备的平衡重的质量应越______（选填“大”或“小”）．图乙为起重机钢丝绳穿绳简化示意图，滑轮a的作用是_____．若钢丝绳能承受的最大拉力为2.5×104N，则能吊起货物的质量不能超过_____千克．若将重为2×104N的货物由地面沿竖直方向匀速提升20m，再沿水平方向移动10m，则此过程钢丝绳做功多少焦________?若该塔式电动机的效率为90％，将重为1.2×104N的货物提升到30m的高度，用时50s，则该起升电动机的实际功率是多少瓦_________?
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
根据题中“关于物态变化，下列判断正确的是”可知本题考查物态变化的判定。分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态。然后再根据物态变化的定义去分析判断。
【详解】
A、雾是空气中的水蒸气遇冷液化为液态的小水滴，附着在挡风玻璃上，故A正确；
B、冰棒周围冒“白气”，是空气中的水蒸气遇冷后液化为小水滴，故B错误；
C、室外飘起的雪花，是空气中的水蒸气遇冷凝华为固体的冰晶，故C错误；
D、擦在皮肤上的水变干，是汽化（蒸发）现象，故D错误；
2、C
【解析】
电压表在使用时，测量之前要先试触较大量程，防止被测电压超过量程，故A正确；
在使用量筒测水的体积时，眼睛的视线要与凹液面最底部相平，故B正确；
使用弹簧测力计测力时，要使测力计的弹簧轴线方向跟力的方向在同一直线上即可，但拉力的方向不一定必须竖直向下，故C错误；
调节天平横梁平衡时，平衡螺母的调节方向与指针的偏转方向相反，即左偏右调、右偏左调，故D正确．
3、D
【解析】
如果该人远离镜头，即物距变大，由凸透镜成像规律知道，像距也要相对变小，所以，不改变镜头和成像板之间的距离，则应通过增大凸透镜的焦距，来使像距要相对变小，才能在屏上得到清晰的像，所以镜头的焦点将可能变在c点，故AB错误；反之，如果该人靠近镜头，物距减小，像距要相对增大，不改变镜头和成像板之间的距离时，则应通过减小凸透镜的焦距，来使像距要相对变大，才能在屏上得到清晰的像，所以，镜头的焦点可能变在a、b点，此时镜头的聚光能力增强，故C错误，D正确．
4、D
【解析】
A．根据图示可知，两个瓶子完全相同放在同样的泡沫上，即接触面积相同，由于装有水的多少不同，则对泡沫的压力不同，故泡沫的变形程度也不相同，故可以探究压强与压力大小的关系；
B．根据图示可知，当向中间吹气时，两个矿泉水瓶会向一起靠拢，说明流体压强与流速有关；
C．将装满水的矿泉水瓶倒立在水槽中，瓶中始终为充满水的状态，说明大气压是存在的；
D．根据图示可知，瓶内液体的密度相同，水的深度不同，射程不同，说明液体压强与水的深度有关，故该实验不能验证液体压强与液体密度的关系．
5、D
【解析】
动力臂是指从支点O到动力F的作用线的距离，由图可知，动力F的力臂是线段OC．
6、A
【解析】
试题分析：电流计指针发生偏转是由于有电流通过电流计，这个电流是由于导体运动时切割磁感线产生的，属于电磁感应现象，发电机的原理是电磁感应，故应选A．
【考点定位】电与磁
7、C
【解析】
A．春风杨柳万千条，是杨柳枝的运动，不属于分子运动，A错误．
B．夏日炎炎似火烧，说明夏天的温度高，不属于分子运动，故B错误．
C．金秋桂花遍地香，花香分子不停地做无规则运动，扩散到空气中，说明分子在不停的做无规则运动，故C正确．
D．寒冬北国白雪飘，是雪花在运动，不属于分子运动，故D错误．

二、填空题（本大题7小题，共21分）
8、a；2.7×101
【解析】
试题分析：A.b两球的密度分别为：ρa=ma/Va=81g/10cm1=2.7g/cm1，ρb=mb/Vb=50g/25cm1=2g/cm1，因ρa＞ρb，所以，实心球是a，这种金属的密度是2.7g/cm1=2.7×101kg/m1．
考点：空心、混合物质的密度计算
9、扩散；引力
【解析】
试题分析：闻到粽子的香味是由于分子在不停地做无规则运动，这属于扩散现象；分子间存在着相互作用的引力和斥力，使米粒和粽叶粘在一起不容易分开是由于分子间相互的引力而形成．
【考点定位】分子动理论
10、升华 凝华 变大
【解析】
钨丝变细是因为钨在高温下升华为钨蒸气的缘故，灯泡内壁变黑是因为钨蒸气在遇冷后又发生凝华，附着在了灯泡壁上的缘故；在灯丝的长度、材料等不变的情况下，灯丝的横截面积越小，其电阻会越大。
11、凝华 放
【解析】
气体直接变成固态的过程为凝华过程．
霜是由水蒸气凝华形成的，当温度降到0℃以下时，空气中的水蒸气遇冷凝华形成霜，凝华过程放热．
12、液体热胀冷缩的性质 D ﹣22
【解析】
温度计根据液体的热胀冷缩的性质制成的；根据使用温度计时的注意事项，应使温度计的玻璃泡全部浸入被测的液体中，不要碰到容器底和容器壁，故D正确；该温度计的分度值是1℃，左侧温度计中液柱的液面在0℃以下，﹣20℃下两格处，示数为：﹣22℃；右侧温度计中液柱的液面在30℃以上8格处，所以示数为：38℃，因为冰的熔点是0℃，所以冰的温度是﹣22℃。
13、电磁波 增大
【解析】
雷达是通过电磁波来传递信息；当歼20飞机加速向上运动时，因为飞行员的质量不变、速度增大，所以飞行员的动能增大；因为飞行员的质量不变、所处的高度增大，所以飞行员的重力势能增大；而动能和势能之和等于机械能，故机械能增大．
14、小磁针偏转；通电导线周围存在磁场；成立；
【解析】
解：当将通电导体放在小磁针上方时，小磁针会发生偏转，说明了通电导线周围存在磁场，该磁场与小磁针的有无无关，故移走小磁针后，该结论仍成立；
故答案为小磁针偏转；通电导线周围存在磁场；成立；
【点评】本题考查奥斯特的电流磁效应实验的现象及结论，要求学生熟练掌握．

三、作图题（共7分）
15、见解析所示
【解析】
解答：平行于主光轴的光线，经过凸透镜折射后过焦点，：平行于主光轴的光线，过凸透镜焦点的光线经过凸透镜以后平行主光轴射出，由此可以画出其入射光线，如下图所示：

点睛：根据有关凸透镜的特殊光线找出相应的入射光线即可．
16、
【解析】
根据杠杆原理分析出杠杆所示动力的作用点和方向；力臂是支点到力的作用线的距离，支点为点O，分别作出支点到力的作用线的垂线段即可．
【详解】
由图和题意可知，O为支点，水对浮标的向上作用力为动力，入水口对B端的向上作用力为阻力；入水口处的水对塞子产生竖直向上的压力，所以过杠杆B点作竖直向上的力即为阻力；浮力竖直向上，所以过浮标重心作竖直向上的力即为动力，过支点O作动力作用线的垂线段即为动力臂如图所示：

17、
【解析】
灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套；三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，如图：

四、实验题（本大题共5小题，共20分）
18、木块在水平面上移动的距离 转换 甲乙 物体的质量一定时，速度越大，动能越大 物体的速度一定时，质量越大，动能越大 重力势
【解析】
①小球动能大小不能直接测量，而是通过小球推动木块在水平面上移动的距离来反映的，采用了转换法。
②甲乙两图中两球的质量相同，但高度不同，这样小球到达底端时的速度不同，高度越高，小球到达水平面时的速度越大，所以可以探究动能大小与速度的关系；
速度越大的小球，撞击木块时，木块移动的距离越远，说明小球的动能越大，由此可以得出的结论是：物体的质量一定时，速度越大，动能越大。
③乙丙图中两球的质量不同，高度相同，小球到达底端时的速度相同，所以可以探究动能大小与质量的关系；质量大的小球撞击木块时，木块移动的距离远，说明小球的动能越大；由此可以得出的结论是：在速度一定时，物体的质量越大，动能越大；
小球在光滑斜面上从B处滚到底端的过程中，高度减小，重力势能减小，速度变快，动能增加，重力势能转化为动能。
19、钩码的质量 FS
【解析】
②根据小明计划用这些器材探究“用动滑轮提升重物时，如果动滑轮的机械效率不变，则有用功跟总功成正比的关系”可知，小明计划探究的问题中的自变量是拉力对绳头做的总功，控制变量是机械效率，因为同一个滑轮组，提升钩码的重力也影响滑轮组的机械效率，所以在实验步骤②中，应保持所挂钩码数不变，即钩码质量不变；
③根据总功等于拉力与绳子自由端移动的距离的乘积，利用W总=FS，计算各次的总功．
20、将5g的砝码取下，移动游码直到天平平衡 51.8 2.69×101 偏小
【解析】
（1）在称量物体质量时，若指针偏向分度盘的右侧，故此时只能将5g的砝码取下，移动游码；被测金属块的质量为50g+1.8g=51.8g；
（2）金属块的体积V=60cm1-40cm1=20cm1；
金属块的密度ρ===2.69g/cm1=2.69；
（1）金属块上有很多气泡，导致体积会偏大，由密度的公式可知，密度测量值会偏小．
21、左 测量时调节平衡螺母 11.2 20 4000
【解析】
把天平放在水平桌面上，游码移到标尺零刻度处，发现指针静止在分度盘中央刻度线的右侧，此时应将平衡螺母向左调节，使天平平衡．
用调节好的天平测量烧杯和水的总质量，操作情景如图甲所示，其错误之处是：测量过程中调节平衡螺母．
①烧杯和水的总质量m总=20g+10g+1.2g=11.2g．
用细线拴着物块浸没在水中，天平的示数变为16. 2g，则物块排开水的质量为16.2g-11.2g=5g，物体全部浸没在水中，则物体的体积等于其排开水的体积，则物体的体积为：．
将物块缓慢沉入烧杯底部，天平的示数变为51.2g，则物体的质量为m物=51.2g-11.2g=20g，
则物体的密度为
22、排开液体的体积 D E = 深度 2.5
【解析】
（1）在C和D中，相同的因素是液体密度，不同因素是排开液体体积，可以探究浮力大小与排开液体的体积的关系；
步骤B中弹簧测力计的示数是1N，物体的重力G=F=1N，步骤D中弹簧测力计的示数是1.8N，步骤B和D可以测出物块浸没在水中时受到的浮力F浮=G-F示=1N-1.8N=1.2N，步骤A中弹簧测力计的示数为1N，G桶=1N，步骤E中弹簧测力计的示数2.2N，G总=2.2N，由步骤A和E可以测出物块排开的水所受重力G排= G总-G桶=2.2N-1N=1.2N，比较F浮与G排，可以得到F浮=G排，即浮力的大小跟物体排开的水所受重力的关系；
（2）由图乙可知弹簧测力计的示数有一段随h的增大而不变（浸没后），故可得出：浸没在液体中的物体所受浮力大小与它所处深度无关；
（1）由阿基米德原理可知物块的体积：V=V排==1.2×10-4m1，
物块的密度：ρ物==2.5×101kg/m1=2.5g/cm1．

五、计算题（本大题共2小题，共13分）
23、（1）10m/s；（2）6.24107J；（3）1.3×105W；（4）35% ．
【解析】
（1）洒水车运动的速度：；
（2）牵引力F=0.1(m车+m水)g=0.1(51000kg+81000kg) 10N/kg =13000N，牵引力对洒水车做的功：W=Fs=13000N4800m=6.24107J；
（3）牵引力对洒水车做功的功率：；
（4）燃油完全燃烧产生的热量：Q=mq=6kg3×107J/kg=1.8×108J，则汽车发动机的效率：．
答：（1）洒水车运动的速度：10m/s；
（2）牵引力对洒水车做的功：6.24107J；
（3）牵引力对洒水车做功的功率：1.3×105W；
（4）则汽车发动机的效率：35% ．
24、（1）4.62×105J；（2）525s；（3）220W
【解析】
（1）水吸收的热量：Q吸=cm（t﹣t0）=4.2×103J/（kg•℃）×2kg×（75℃﹣20℃）=4.62×105J；
（2）由η=×100%可得，消耗的电能：W===5.775×105J，由P=可得，需要的加热时间：t′===525s；
（3）由电路图可知，闭合S、S1、S2时，R1与R2并联，电路的总电阻最小，电路的总功率最大，热水器处于高档，此时电热丝R1的功率P1===880W，因电路的总功率等于各用电器功率之和，所以，电热丝R2的功率P2=P高﹣P1=1100W﹣880W=220W；只闭合S、S2时，电路为R2的简单电路，因并联电路中各支路独立工作、互不影响，所以，电热水器的电功率为220W．

六、综合能力题（本大题共3小题，共18分）
25、运动状态 惯性 不平衡 有 动
【解析】
（1）运动员用力蹬车，车加速上升，小车的运动状态发生改变，说明力可以改变物体的运动状态；到达坡道最高点时自行车由于惯性会继续前进，从而能够越过最高坡道；
（2）运动员骑车离地飞跃到最高空时，运动状态不断发生改变，说明受力不平衡；下落过程中，在重力方向上移动了距离，重力对车做了功，小车的高度减小，重力势能减小，速度增大，动能增大，即重力势能转化为动能。
26、C 电磁波 靠近 增大接触面的粗糙程度，增大摩擦 3883
【解析】
（1）A、火箭在加速升空过程中，以火箭为参照物，嫦娥四号探测器相对于火箭的位置没有发生变化，所以是静止的，故错误；
B、长运三号火箭刚离开地面向上飞行过程中受重力、空气阻力和推力作用，故错误；
C、火箭加速升空的过程中，火箭的质量不变，速度增大，动能增大；高度增加，重力势能增大，故正确；
D、长运三号火箭在大气层时候与大气剧烈摩擦，此时机械能转化为内能，故错误。
（2）月球上没有空气，声音不能在真空中传播，因此不能用超声波来探测障碍物，障碍物探测器是利用电磁波的反射来工作；
（3）用照相机来拍照，为了使对方五红旗标志看的更清晰更大一些，由凸透镜成实像规律，物距越小，成的像越大，像距也越大，可知此时应让玉免二号靠近嫦娥四号；
（4）玉兔号底部有6个带齿纹的轮子的目的是通过增加接触面的粗糙程度的方法来增大摩擦力；玉兔号月球车在地球上所受重力为：，因为月球引力只是地球引力的六分之一，故，月球车对月球地面的压强为：；
（5）过O点作阻力F2的垂线，即为阻力F2对支点O的力臂L2，在阻力、阻力臂一定的情况下，要使动力最小，动力臂需要最长，阻力的方向已标出，所以动力的方向应该向上，过A点作OA的垂线就得到在A点施加的最小动力F1，如下图所示：

27、小 省力 5×103kg 4×105J 8×103W
【解析】
(1)由杠杆的平衡条件F1L1=F2L2可得： ，由此可知当阻力臂和动力不变时，阻力与动力臂成正比，即动力臂越大，阻力越大；动力臂越小，阻力越小，故为保持平衡，起重臂的长度越短的塔式起重机，配备的平衡重的质量应越小；
(2)图示中滑轮a为动滑轮，其作用是省力，可以省一半的力；由题意可知该滑轮组承担总重的绳子有2段，故G=2F=2.5×104N×2=5×104N，由G=mg可得：=5×103kg；
(3) 钢丝绳做功:W=Fs=Gh=2×104N ×20m=4×105J，由于水平移动时，重力方向上没移动距离，故水平移动过程中钢丝绳没做功；
(4) 电动机的有用功：W有用=Gh=1.2×104N×30m=3.6×105J，电动机的总功： =4×105J，电动机的实际功率： =8000W.
