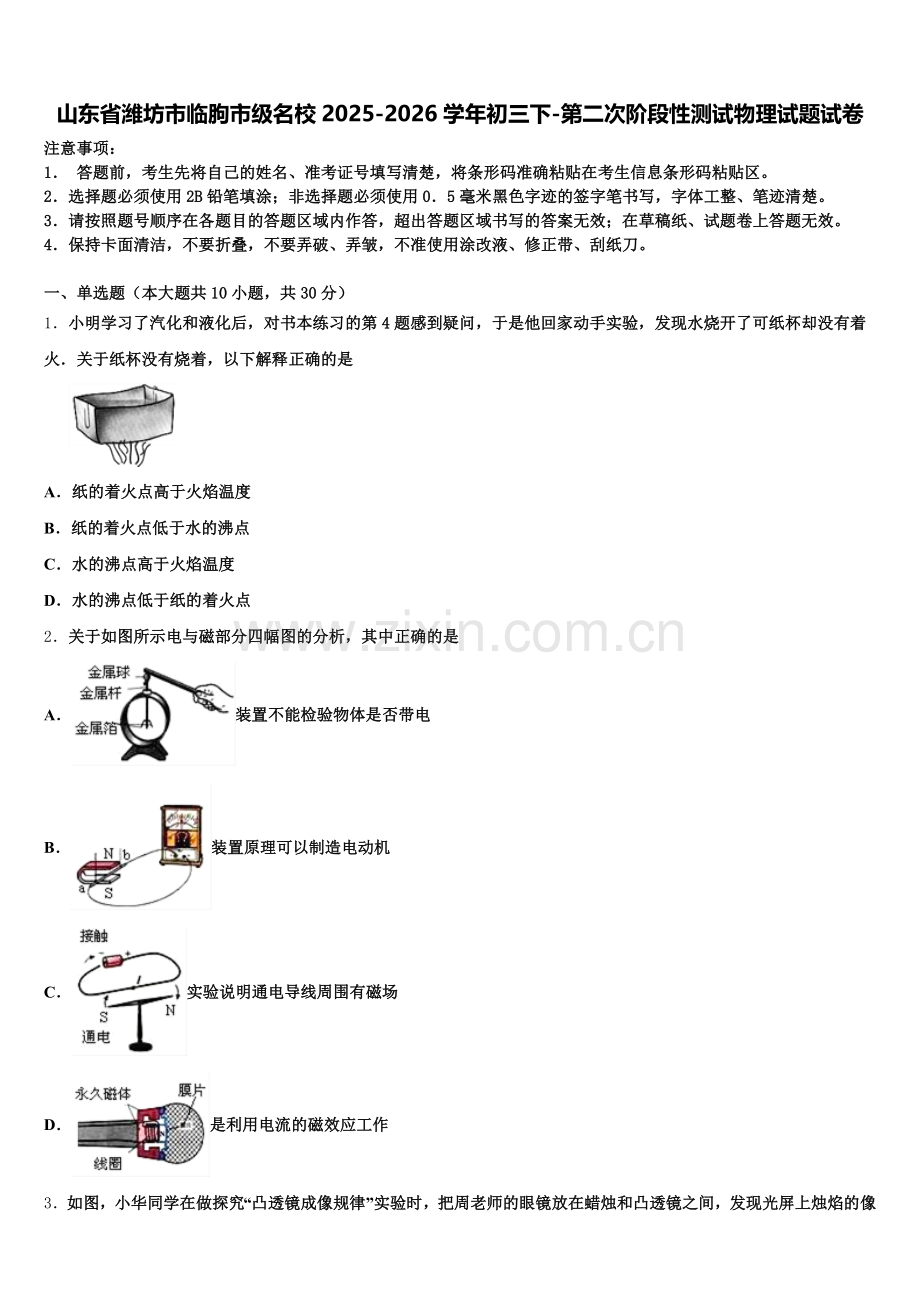

山东省潍坊市临朐市级名校2025-2026学年初三下-第二次阶段性测试物理试题试卷
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单选题（本大题共10小题，共30分）
1．小明学习了汽化和液化后，对书本练习的第4题感到疑问，于是他回家动手实验，发现水烧开了可纸杯却没有着火．关于纸杯没有烧着，以下解释正确的是

A．纸的着火点高于火焰温度
B．纸的着火点低于水的沸点
C．水的沸点高于火焰温度
D．水的沸点低于纸的着火点
2．关于如图所示电与磁部分四幅图的分析，其中正确的是
A．装置不能检验物体是否带电
B．装置原理可以制造电动机
C．实验说明通电导线周围有磁场
D．是利用电流的磁效应工作

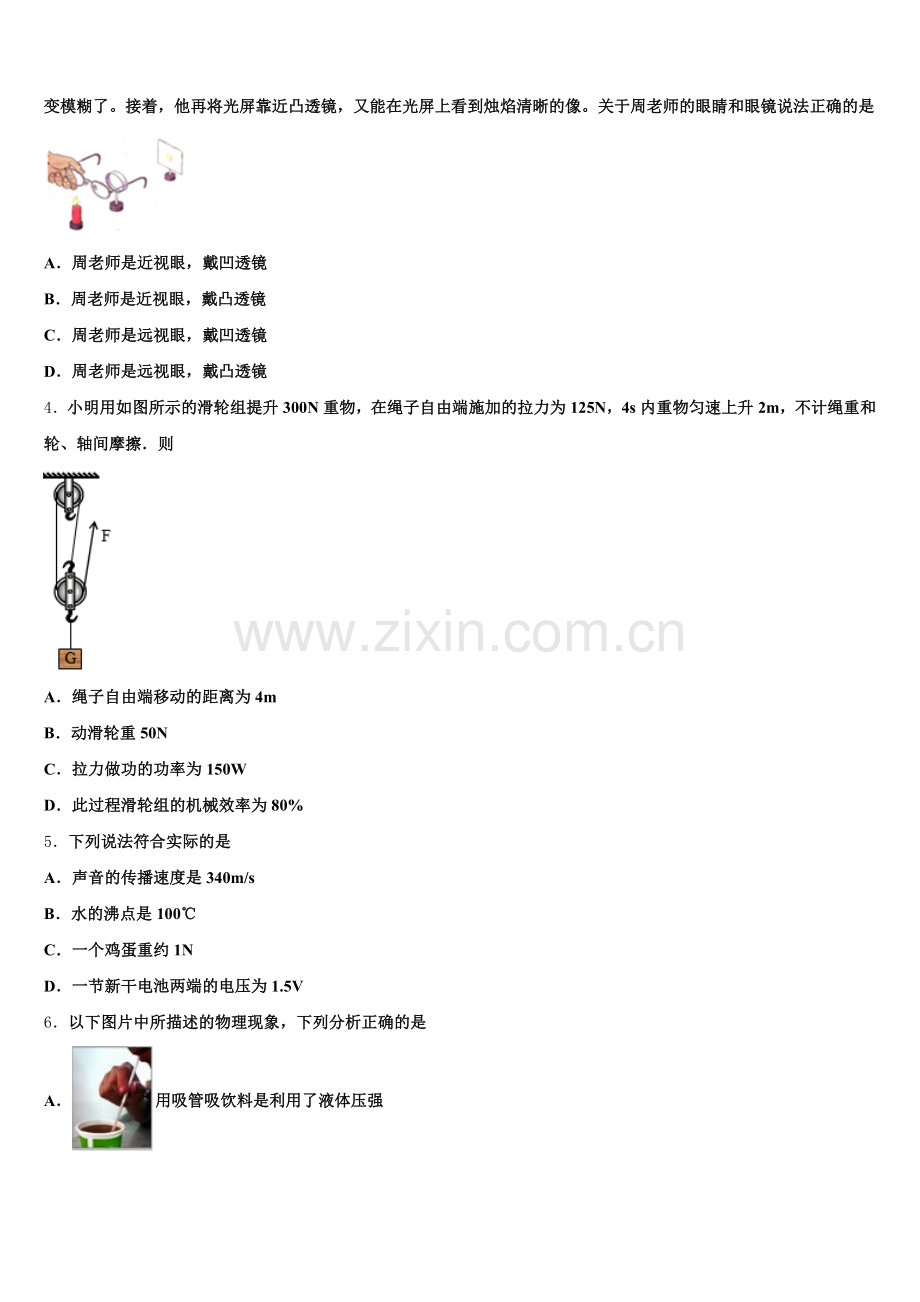

3．如图，小华同学在做探究“凸透镜成像规律”实验时，把周老师的眼镜放在蜡烛和凸透镜之间，发现光屏上烛焰的像变模糊了。接着，他再将光屏靠近凸透镜，又能在光屏上看到烛焰清晰的像。关于周老师的眼睛和眼镜说法正确的是

A．周老师是近视眼，戴凹透镜
B．周老师是近视眼，戴凸透镜
C．周老师是远视眼，戴凹透镜
D．周老师是远视眼，戴凸透镜
4．小明用如图所示的滑轮组提升300N重物，在绳子自由端施加的拉力为125N，4s内重物匀速上升2m，不计绳重和轮、轴间摩擦．则

A．绳子自由端移动的距离为4m
B．动滑轮重50N
C．拉力做功的功率为150W
D．此过程滑轮组的机械效率为80%
5．下列说法符合实际的是
A．声音的传播速度是340m/s
B．水的沸点是100℃
C．一个鸡蛋重约1N
D．一节新干电池两端的电压为1.5V
6．以下图片中所描述的物理现象，下列分析正确的是
A．用吸管吸饮料是利用了液体压强
B．飞机正常飞行时，机翼上方空气流速大，压强大
C．当微小压强计的探头在水中深度逐渐增大时，U形管两边液面高度差不变
D．在冰壶运动中，运动员刷冰是通过减小接触面的粗糙程度来减小摩擦的
7．国外科研人员设计了一种“能量采集船”，如图所示．在船的两侧附着可触及水面的旋转“工作臂”，每只“工作臂”的底端装有一只手掌状的、紧贴水面的浮标．当波浪引起浮标上下浮动时，工作臂就前后移动，获得电能储存起来．下列电器设备与“能量采集船”获得能量原理相同的是

A． B．
C． D．
8．甲、乙两车分别从P、Q两点同时相向运动，它们的s﹣t图象分别如图（a）、（b）所示，经过9s两车相遇。设甲、乙两车的速度分别为v甲、v乙，两车行驶的路程分别记为s甲、s乙，P、Q间的距离为s，则

A．v甲＞v乙，s＝16m
B．两车的路程比为s甲：s乙＝3：2
C．v甲＜v乙，s＝24m
D．两车的速度比为v甲：v乙＝3：1
9．如图所示的四种现象中，属于光的反射现象的是
A．三棱镜分解白光 B．笔在水面处“折断”
C．水面上山的“倒影” D．手影游戏
10．录音机的磁带上附有一层硬磁性材料制成的小颗粒，如右图所示，录音时，声音先转变成强弱变化的电流，这样的电流通过录音磁头，产生了强弱变化的磁场，磁带划过磁头时，磁带上的小颗粒被强弱不同地磁化，于是记录了一连串有关磁性变化的信息。放音时，磁带贴着放音磁头运动，磁性强弱变化的磁带使放音磁头中产生变化的感应电流，电流经放大后使扬声器发声，这便“读”出了录音带中记录的信息。下列实验中和录音机的磁带放音时工作原理相同的是

A． B．
C． D．
二、多选题（本大题共3小题，共12分）
11．弹簧测力计下挂一长方体物体，将物体从盛有适量水的烧杯上方离水面某一高度处缓缓下降，然后将其逐渐浸入水中如图甲；图乙是弹簧测力计示数F与物体下降高度h变化关系的图象，则下列说法中正确的是

A．物体的体积是400cm3
B．物体受到的最大浮力是8N
C．物体的密度是1.5×103kg/m3
D．物体刚浸没时下表面受到水的压力是12N
12．小灯泡L的额定电压为3V，它的I﹣U图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌上标有“10Ω 2A”．下列说法中正确的是

A．电源电压为4.5V
B．小灯泡的额定功率为1.5W
C．小灯泡正常发 光时，滑动变阻器接入电路的阻值为3Ω
D．小灯泡正常发光时，滑动变阻器消耗的电功率为2.5W
13．如图所示，放在同一水平桌面上的两个相同容器，分别盛有甲、乙两种液体，现将同一木块分别放入两容器中，当木块静止时两容器中液面相平．两种情况相比，下列判断正确的是（　　）

A．木块受到的浮力一样大
B．木块在甲液体中受的浮力较大
C．甲液体对容器底部的压强较大
D．盛甲液体的容器对桌面的压强较小
三、填空题（本大题共5小题，共10分）
14．如图所示，对着瓶口吹气能发出声音．吹气时，瓶口外空气流速变大，压强变______，促使瓶内气体向外流动，使瓶内气体压强小于瓶外的压强，空气又向内流动．这样空气在瓶口不停地______，就发出了声音．空气进出瓶口越快，发出声音的音调越_______．

15．如图所示，工人师傅装修房屋时，用灌水的透明长塑料管检查两个窗台是否在同一水平面，这是利用______原理。请你再列举一个该利用原理的事例：______。

16．某导体两端的电压为6伏时，通过它的电流为0.3安，则10秒钟通过该导体横截面的电荷量为_____库，导体的电阻为_____欧。若导体两端的电压改为8伏时，导体的电阻_____（选填“变大”、“变小”或“不变”）。
17．如图所示，是一种定时课间音乐播放装置的原理图．“定时开关”是到达设定时间会自动断开的开关．闭合开关S，未到达设定时间时，播放器处于______状态；到达设定时间时，指示灯______（选填“会”或“不会”）发光，“播放器”播放音乐．

18．小明家电能表本月初的示数如图甲所示，本月底的示数如图乙所示，小明家本月消耗的电能为_______kW·h，如果按0.5元/（kW·h）的电价计费，本月应付电费_____元，该电能表单相电能表的参数表明，小明家能同时使用的用电器总功率不得超过______W．庭电路中，火线与零线间的电压为_____V，为了避免触电事故，家用电器的金属外壳一定要_____．

四、计算题（本大题共3小题，共29分）
19．用如图所示的滑轮组，将重900N的物体A在100s的时间里匀速竖直提升10m，已知动滑轮重300N．（不计绳重和滑轮与轴的摩擦）求：
拉力F移动的速度；拉力F做的功；拉力F做功的功率。
20．一辆质量为1.4×104kg的小型压路机，以2km/h的速度在路面上匀速行驶在施工时每次钢轮以2.5×105N的恒力垂直作用在路面上，下压路面的距离为1mm，钢轮每秒钟压路25次．（g＝10N/kg）求：
（1）压路机静止时对水平路面的压力．
（2）压路机钢轮在1s内对路面做的功．
21．电动自行车轻便、实用、无污染，很受人们喜爱．若某人骑电动自行车在一段平直的公路上匀速行驶了150m，用时30s，电动自行车的牵引力为20N，在此过程中：电动自行车速度的大小；牵引力所做的功；牵引力做功的功率．
五、作图题（本大题共2小题，共4分）
22．如图所示，考古人员需要对一口古井进行清理，为了解决照明问题，准备用平面镜把太阳光反射到井里，并能垂直照亮井底．请你在图中画出符合要求的平面镜（保留作图痕迹）．

23．一束光从空气射向水面，请完成光路．

六、实验探究题（本大题共3小题，共15分）
24．为了探究“用动滑轮提升重物时，如果动滑轮的机械效率不变，则有用功跟总功成正比”，小明在实验台上组装好实验装置，如图所示，其中弹簧测力计的量程为0～5N．另外还有质量均为100g的钩码六个 （图中未画出）．

以下是他的部分实验步骤，请你帮他补充完整：
①在动滑轮挂钩上挂2个钩码，用弹簧测力计竖直向上匀速拉绳子自由端．2个钩码的总质量用m表示，用弹簧测力计测出绳子自由端的拉力F，用刻度尺分别测出绳子自由端移动的距离s和钩码上升的高度h，将m、F、s、h数值记录在表格中；
②保持_____不变，依次改变绳子自由端移动的距离s，仿照步骤仿照步骤①再做5次实验，将各次的m、F、s、h数值记录在表格中．
③利用W总＝_____，计算出各次的总功，用W有用＝Gh＝mgh，计算出各次的有用功，并将各次的W总、W有用的数值记录在表格中．
25．小波在“探究通电螺线管外部磁场的方向”实验中，组装了如图（1）所示电路，实验时：
可通过观察_____判断通电螺线管的磁极．为了探究通电螺线管外部磁场的方向与电流方向是否有关？实验中是通过_____来改变通电螺线管中电流的方向．如图（2）所示是通电螺线管周围的有机玻璃板上的小磁针分布状态，观察可知通电螺线管的外部磁场与_____的磁场相似．本实验经过改进，还可以探究通电螺线管外部磁场的强弱与电流大小的关系．请说出一种你的改进方法_____．
26．生活中，我们在放置物体时，会经常涉及到“稳度”的问题. 稳度就是物体稳定的程度，那么，到底有什么方法可以提高稳度呢？于是小明进行了如下实验：

他首先制作了如图2的甲、乙、丙、丁四块重相同、除甲底面积较大外其他外形完全相同、重心高低不同的圆柱体，然后将它们依次放在木板上（如图1所示，物体不滑动），慢慢转动木板，直至圆柱体翻倒，记录此时木板转过的角度，记录结果如下表：
实验次数
1
2
3
4
重心离支持面高度
低
低
中
高
物体刚好翻倒时转过的角度
最大
大
较大
小
稳度
最大
大
较大
小
（1）小明是通过________________来判断物体的稳度. 小明分析实验数据，得出物体的稳度与接触面积大小有关. 小华认为这条结论不正确，如生活中常见的照相机三脚架，其与地面的接触面积很小，但支撑面（由支撑点组成的平面）较大. 正确的结论应是________________________.分析数据____________（填实验次数的序号）可以得到稳度与重心高低之间的关系. 卡车装货时，应把重的货物装在____________（选填“上”或“下”）层，可使卡车不易翻倒. 设汽车车轮和地面的四个接触点围成的四边形的面积为S，汽车的重心离地面高度为h，现有汽车甲和乙，它们的重G相同，结合小明的探究结果，你认为可以通过简单比较________________（写出表达式）就可以初步比较甲、乙两辆汽车的稳度.
参考答案

一、单选题（本大题共10小题，共30分）
1、D
【解析】
纸的燃点大约是180℃左右，而水在100℃时沸腾．当纸杯里面装了水，用火焰加热纸杯底部时，纸杯吸热升温，并迅速把热量传递给水．当纸杯里的水吸热升温至沸点时，水开始沸腾．这时，继续加热纸杯，水温却不再升高．所以，只要纸杯中有水，纸就不能达到燃点而燃烧了．
故选D．
【点睛】此题考查了水的沸点和纸的着火点，要注意液体沸腾时要不断从外界吸热，而温度不变．
2、C
【解析】
解答：A. 图A是验电器，验电器根据同种电荷相互排斥的原理，如果物体带电，验电器就会带上与物体相同的电荷，由于同种电荷相互排斥，所以金属箔张开．如果金属箔不张开，说明物体不带电．因此可以通过观察验电器的金属箔是否张开来判断接触的物体是否带电．所以A说法错误．B. 图B是电磁感应实验，根据此原理可以制成发电机，所以B说法错误．
C. 图C是奥斯特实验，通电后小磁针偏转，说明了通电导线周围存在磁场．所以C说法正确．D. 图D是动感线圈式话筒，当人对话筒说话时，引起膜片的振动，膜片的振动会引起线圈的运动，切割永磁铁的磁感线而产生相对应的变化的电流，从而在扬声器产生与说话者相同的声音．动圈式话筒是根据电磁感应原理工作的．所以D说法错误．
故选C.
点睛：A、要认识验电器，知道验电器的作用，是检验物体是否带电的，是根据同种电荷相互排斥的原理制成的．B、掌握电磁感应现象及实验，知道在此实验中让闭合电路的部分导体在磁场中做切割磁感线运动，电路中会产生感应电流．根据这个原理制成了发电机．C、认识奥斯特实验，知道奥斯特实验证实了通电直导线周围存在磁场．即电流的磁效应．
D、要解决此题，需要知道动感线圈式话筒是根据电磁感应现象工作的．
3、D
【解析】
由题，实验时，把周老师的眼镜放在蜡烛和凸透镜之间，发现光屏上烛焰的像变模糊了。接着，他再将光屏靠近凸透镜，又能在光屏上看到烛焰清晰的像，说明提前成像了。由此可知，该眼镜对光线有会聚作用，是凸透镜。凸透镜用来矫正远视眼，所以周老师是远视眼，戴凸透镜，故D正确为答案。
4、D
【解析】
由图可知，n＝3，A. 绳子自由端移动的距离：s＝2h＝3×2m＝6m，故A错误；B. 若不计绳重和摩擦,F＝ (GG动),即：125N＝ (300NG动)，解得G动＝75N，故B错误；C. 拉力做的功为：W＝Fs＝125N×6m＝750J，拉力做功的功率P＝＝187.5W,故C错误；D. 该滑轮组的机械效率为：η＝×100%＝80%. 故D正确；故选D.
根据图象可知，n＝3；（1）根据s＝3h求出自由端移动的距离；（2）根据W＝Fs计算拉力做的功, 再根据P＝求拉力做功的功率；（3）不计绳重和摩擦，利用F＝（GG动）求动滑轮重力；（4）根据η＝求滑轮组的机械效率．
5、D
【解析】
A. 声音在空气中的传播速度为340m/s，不符合实际；
B. 标准大气压下，水的沸点是100℃，不符合题意；
C. 一个鸡蛋的质量约为50g，重约0.5N，不符合题意；
D. 一节新干电池的电压为1.5V，符合实际。
6、D
【解析】
（1）用吸管吸饮料利用了大气压强；
（2）流体压强与流速的关系是：流体流速越快的地方其压强就越小；
（3）液体压强跟液体密度和液体的深度有关。在液体密度一定时，液体密度越大，液体压强越大；在液体深度一定时，液体密度越大，液体的压强越大；
（4）减小摩擦力的方法：在接触面粗糙程度一定时，通过减小压力来减小摩擦力；在压力一定时，通过减小接触面的粗糙程度来减小摩擦力；使接触面脱离；用滚动摩擦代替滑动摩擦。
【详解】
A、用吸管吸饮料的原理是：先把吸管内的空气吸走，在外界大气压的作用下，汽水被压进吸管里，利用了大气压强，故A错误；
B、飞机正常飞行时，机翼上方的路程长，空气流速大，压强小，而下方的空气流速小、压强大，产生向上的升力。故B错误；
C、在液体密度一定时，液体密度越大，液体压强越大。当微小压强计的探头在水中深度逐渐增大时，U形管两边液面高度差变大。故C错误；
D、在冰壶运动中，运动员刷冰是在压力一定时，通过减小接触面的粗糙程度来减小摩擦。故D正确。
故选：D。
本题考查大气压的综合应用、减小摩擦的方法、液体压强特点、流体压强和流速的关系，涉及到的知识点比较多，综合性非常强，但总体难度不大，掌握基础知识即可正确解题。
7、B
【解析】
根据题意可知，波浪引起浮标上下浮动时，工作臂就前后移动，获得电能储存起来，因此该过程将机械能转化为了电能；根据选项ACD的图示可知，都有电源提供电能，因此它们都消耗了电能，故ACD不符合题意；B中线圈转动时，灯泡发光，说明产生了电能，故将机械能转化为电能，符合题意。
8、C
【解析】
由图像知道，当t=6s时，甲行驶的路程是s甲 =4m，乙行驶的路程s乙=12m；所以，甲的速度是：v甲=≈0.67m/s；乙的速度是：v乙==2m/s，所以v甲 ＜v乙；由图像知道，当t=9s时，甲行驶的路程是s甲 ′=6m，乙行驶的路程是s乙′=v乙 t′=2m/s×9s=18m；P、Q间的距离为s=s乙 +s甲 =6m+18m=24m，综上所述，只有C正确。
9、C
【解析】
光的反射现象，知道平面镜成像是由于光的反射形成的．光的折射现象，知道水底看起来比实际的要浅、斜插入水中的筷子向上折、海市蜃楼、凸透镜成像、三棱镜的色散都是光的折射．光沿直线传播现象，知道影子的形成、日月食的形成、小孔成像都是光沿直线传播形成的．
【详解】
A、白光通过三棱镜，由于七色光的折射率不同，因此通过三棱镜将其分解为七种颜色的色光，属于折射现象，故与题意不符；
B、从水中铅笔上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是铅笔的虚像，比实际位置偏高，所以感觉折断了，故与题意不符；
C、水面上山的“倒影”，属于平面镜成像，是由于光的反射形成的，符合题意；
D、手影是影子，影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故与题意不符．
故选C．
考点：本题考查光的反射
点评：光的直线传播形成的现象包括：小孔成像，影子的形成，日、月食的形成等；光遇到物体表面会发生反射：平面镜成像就是光的反射形成的；光从一种介质斜射入另一种介质时，光的传播方向会发生偏折：钢笔错位、筷子变折、海市蜃楼，凸透镜成像等都属于光的折射现象．
10、D
【解析】
放音时，磁带贴着放音磁头运动，磁性强弱变化的磁带使放音磁头中产生变化的感应电流，属于电磁感应现象。
A、图是奥斯特实验，说明通电导体的周围存在磁场，与录音机的磁带放音时工作原理不相同。故A错误。
B、通电螺线管是利用电流的磁效应制成的，与录音机的磁带放音时工作原理不相同。故B错误。
C、题图是通电导线在磁场中受力而运动，与录音机的磁带放音时工作原理不相同。故C错误。
D、闭合电路的部分导体做切割磁感线运动，产生感应电流，是电磁感应现象，与录音机的磁带放音时工作原理相同。故D正确。

二、多选题（本大题共3小题，共12分）
11、BC
【解析】
AB、由图象知，G＝12N，当物体完全浸没时，拉力F＝4N，
则完全浸没时的浮力为F浮＝G﹣F＝12N﹣4N＝8N，此时物体完全浸没，故浮力最大为8N，B正确；
由F浮＝ρ液gV排得物体的体积：V＝V排＝＝＝8×10﹣4m3＝800cm3，故A错误；
C、物体的质量：m＝=＝1.2kg；
则物体的密度：ρ＝=＝1.5×103kg/m3，故C正确；
D、物体刚浸没时，上表面受到水的压力为0，则下表面受到的压力F下＝F浮＝8N，故D错误．
12、ABC
【解析】
A.当滑动变阻器的滑片P移至B端时，滑动变阻器的最大阻值和灯泡串联，由图象可知,当电压表示数为1.5V时，电路中的电流I＝0.3A，由 可得，滑动变阻器两端的电压： =0.3A×10Ω=3V，因串联电路中总电压等于各分电压之和，所以电源的电压：U＝UL+U滑＝1.5V+3V＝4.5V，故正确；
B.由图象可知，灯泡两端的电压为3V时，电路中的电流I′＝0.5A，因额定电压下灯泡的实际功率和额定功率相等，所以灯泡的额定功率： ＝3V×0.5A＝1.5W，故正确；
C. 小灯泡正常发 光时，滑动变阻器两端的电压：U滑′＝U﹣UL额＝4.5V﹣3V＝1.5V，滑动变阻器接入电路中的电阻： ，故正确；
D. 小灯泡正常发 光时，滑动变阻器消耗的电功率： =1.5V×0.5A=0.75W，故不正确．
13、AD
【解析】
试题分析：木块在甲中悬浮，则F浮甲=G木；木块在乙中漂浮，则F浮乙=G木，比较可知F浮甲=F浮乙，即木块受到的浮力一样大，故A正确，B错误；木块在甲中悬浮，则ρ甲=ρ木；木块在乙中漂浮，则ρ乙＞ρ木，所以，ρ乙＞ρ甲，由于两容器中液面相平，由p=ρ液gh可知，乙液体对容器底的压强大，故C错误；因容器相同、液面等高，则液体和物体浸入部分的总体积相等，即V甲+V排甲=V乙+V排乙；由图可知：V排甲＞V排乙；则V甲＜V乙，由C项可知ρ乙＞ρ甲，根据m=ρV可得：m甲＜m乙；根据G=mg可知：G甲＜G乙；根据容器对桌面的压力等于容器的重力和容器内部物体重力之和可得：F甲=G容器+G甲+G木；F乙=G容器+G乙+G木；所以，F甲＜F乙；由于两个容器相同，底面积相同，根据p=可知：p甲＜p乙，故D正确；故应选AD．
【考点定位】物体的浮沉条件及其应用；压强大小比较；液体压强计算公式的应用

三、填空题（本大题共5小题，共10分）
14、小振动高
【解析】
瓶口处的空气流速快，则压强变小，这与流体的压强与流速的关系有关；发声，说明空气在瓶口不停地振动；空气进出瓶口越快，则频率越高，发出声音的音调越高．
15、连通器 茶壶
【解析】
由于塑料软管中装有水，管子两端开口，并且相连通，因此当管中的水静止时，管两端的水面一定相平，这利用的是连通器的结构特征。生产和生活中利用连通器原理的例子很多，如茶壶、船闸、过路涵洞等。
16、3 20 不变
【解析】
由I=可得，通过该导体横截面的电荷量：Q=It=0.3A×10s=3C，
由I=可得，导体的电阻：R===20Ω，因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以当导体两端的电压为8伏时，该导体的电阻仍为20Ω不变。
17、短路 会．
【解析】
由电路图可知，闭合开关S，未到达设定时间时，定时开关处于闭合状态，此时播放器被短路，不能工作.
当到达设定时间时，定时开关处于断开状态，此时灯与播放器串联，闭合开关S，指示灯发光，播放器播放音乐.
点睛：本题考查物理知识在生产生活中的应用，应在认真分析题意及电路的基础上找到合适的物理规律作答.
18、130 65 2200 220 接地
【解析】
电能表的读数方法：①月末的减去月初的示数；②最后一位是小数；③单位kW•h，所以，小明家本月消耗的电能是：W=W1 -W2 =951.6kW•h-821.6kW•h=130kW•h；由于电费的单价是：0.5元/（kW•h），所以应交电费是：130kW•h×0.5元/（kW•h）=65元；由图知道，电能表工作电压是220V、平时工作允许通过的最大电流是10A，所以能连接的用电器最大电功率是：P=UI=220V×10A=2200W；我国家庭电路的电压是220V，即火线与零线间的电压为220V；有金属外壳的用电器，其外壳一定要接地，这样，当用电器漏电时，地线把人体短路，就可以避免触电事故的发生．

四、计算题（本大题共3小题，共29分）
19、（1）0.3m/s（2）12000J（3）120W
【解析】
（1）由图可知，n＝3，则绳端移动的距离：
s＝nh＝3×10m＝30m，
拉力F移动的速度：
v＝＝＝0.3m/s；
（2）拉力：
F＝（G+G动）＝（900N+300N）＝400N，
拉力做的总功：
W总＝Fs＝400N×30m＝12000J，
（3）拉力F做功的功率：
P＝＝＝120W；
20、（1）1.4×105N（2）6250J
【解析】
（1）压路机静止时对水平路面的压力：
F压＝G＝mg＝1.4×104kg×10N/kg＝1.4×105N；
（2）压路机每次下压路面的距离s＝1mm＝0.001m，
压路机每次下压路面对路面做功：
W＝Fs＝2.5×105N×0.001m＝250J；
钢轮每秒钟压路25次，总共做的功：
W′＝25W＝25×250J＝6250J．
21、（1）5m/s （2）3000J (3)100W
【解析】
（1）电动自行车行驶的速度v=s/t=150m/30s=5m/s；
（2）牵引力所做的功W=Fs=20N×150m=3000J；
（3）牵引力做功的功率P=W/t=3000J/30s=100W．

五、作图题（本大题共2小题，共4分）
22、
【解析】
根据光的反射定律做出法线，知道法线与镜面垂直，从而正确做出平面镜的位置．
【详解】
过入射点作入射光线与反射光线夹角的平分线（即法线），再过入射点作垂直于法线的平面镜，如图所示：

23、
【解析】
过入射点垂直水面作出法线NN’，在法线右侧空气中画出反射光线，使反射角等于入射角．在水中法线的另一侧画出折射光线，使折射角小于入射角，如图所示：

六、实验探究题（本大题共3小题，共15分）
24、钩码的质量 FS
【解析】
②根据小明计划用这些器材探究“用动滑轮提升重物时，如果动滑轮的机械效率不变，则有用功跟总功成正比的关系”可知，小明计划探究的问题中的自变量是拉力对绳头做的总功，控制变量是机械效率，因为同一个滑轮组，提升钩码的重力也影响滑轮组的机械效率，所以在实验步骤②中，应保持所挂钩码数不变，即钩码质量不变；
③根据总功等于拉力与绳子自由端移动的距离的乘积，利用W总=FS，计算各次的总功．
25、小磁针N极的指向 对调电源正负极 条形磁体 增加电池节数或串联一个滑动变阻器(或电阻等)
【解析】
(1)小磁针静止时，N极所指的方向就是该处的磁场方向，磁场中某点的磁感线的方向与该点磁场方向一致，根据磁感线方向判断通电螺线管的磁极；
(2)通过改变电源正负极可改变电路中电流的方向，这样便可以探究电螺线管外部磁场的方向与电流方向是否有关；
(3)观察有机玻璃板上的小磁针分布状态，可知通电螺线管的外部磁场与条 形磁体的磁场方向一致；
(4)探究通电螺线管外部磁场的强弱与电流大小的关系，电路中电流的大小应可以发生改变，所以可以采用的方法是：增加电池节数或串联一个滑动变阻器。
26、物体刚好翻倒时木板转过的角度 物体的稳度与支撑面的大小有关 2、3、4 下 （或）
【解析】
（1）根据实验现象或数据表可以知道，圆柱体刚好翻倒时转过的角度越小，说明越容易翻倒，即稳定程度小；
（2）照相机三脚架，与地面的接触面积很小，支撑面较大，稳定程度越大，说明影响稳定程度的是支撑面积大小，而不是接触面积大小；
（3）探究稳度大小与重心高低关系的实验中，应控制物体所受的重力大小和支持面的大小不变，改变重心高度，所以要分析2，3，4次的实验数据；卡车装货时，应把重的货物装在下层，这样可以降低重心，提高稳度；
（4）通过4次实验我们发现，物体的稳度与支撑面积S和重心的高度h有关，物体的支撑面积越大、重心的高度越小，稳度越大。即S和h的大小对稳度的影响是相反的。所以我们可以通过简单比较（或）就可以初步比较甲、乙两辆汽车的稳度。
