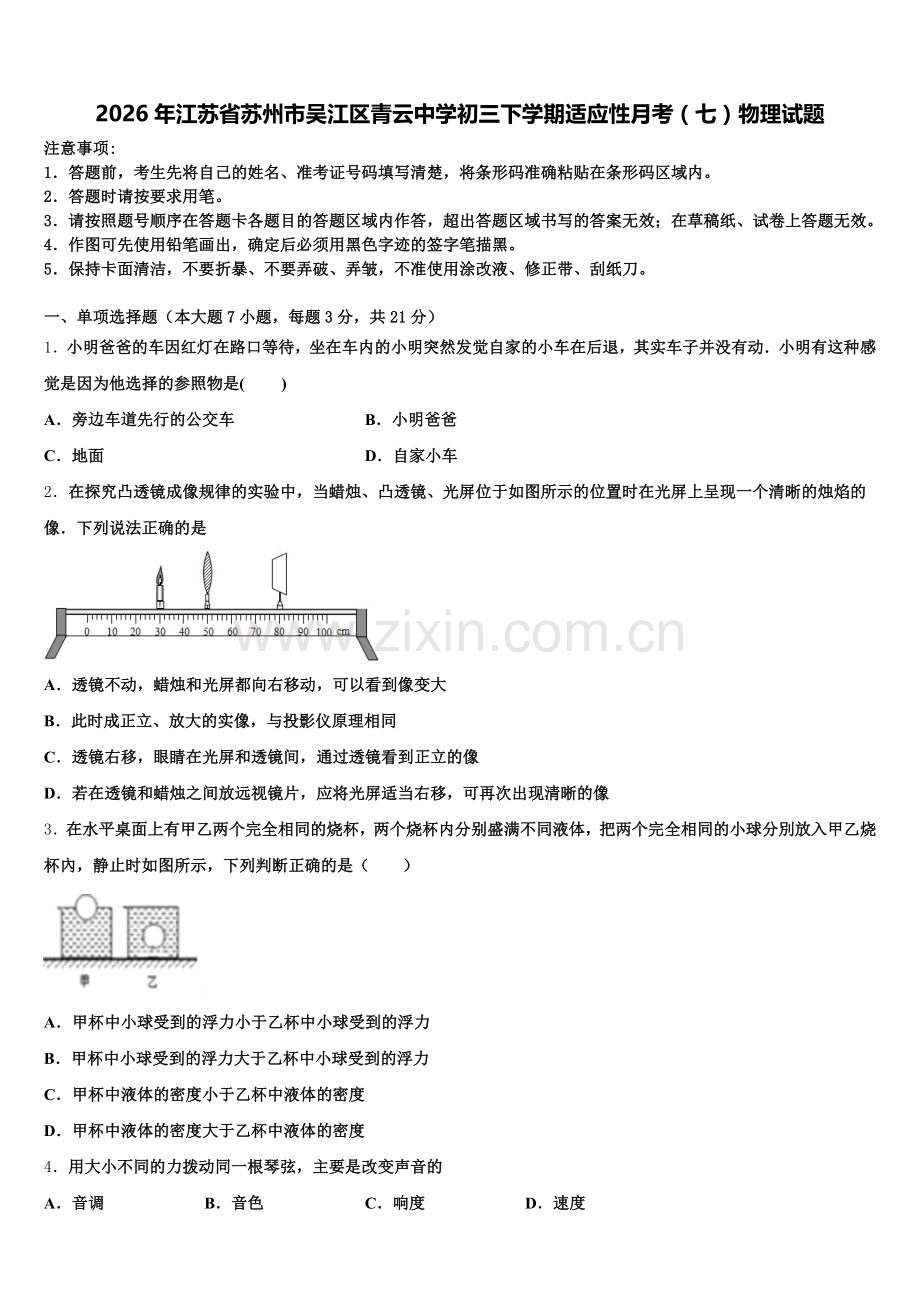

2026年江苏省苏州市吴江区青云中学初三下学期适应性月考（七）物理试题
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单项选择题（本大题7小题，每题3分，共21分）
1．小明爸爸的车因红灯在路口等待，坐在车内的小明突然发觉自家的小车在后退，其实车子并没有动．小明有这种感觉是因为他选择的参照物是(　 　)
A．旁边车道先行的公交车 B．小明爸爸
C．地面 D．自家小车
2．在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于如图所示的位置时在光屏上呈现一个清晰的烛焰的像．下列说法正确的是

A．透镜不动，蜡烛和光屏都向右移动，可以看到像变大
B．此时成正立、放大的实像，与投影仪原理相同
C．透镜右移，眼睛在光屏和透镜间，通过透镜看到正立的像
D．若在透镜和蜡烛之间放远视镜片，应将光屏适当右移，可再次出现清晰的像
3．在水平桌面上有甲乙两个完全相同的烧杯，两个烧杯内分别盛满不同液体，把两个完全相同的小球分別放入甲乙烧杯內，静止时如图所示，下列判断正确的是（　　）

A．甲杯中小球受到的浮力小于乙杯中小球受到的浮力
B．甲杯中小球受到的浮力大于乙杯中小球受到的浮力
C．甲杯中液体的密度小于乙杯中液体的密度
D．甲杯中液体的密度大于乙杯中液体的密度
4．用大小不同的力拨动同一根琴弦，主要是改变声音的
A．音调 B．音色 C．响度 D．速度

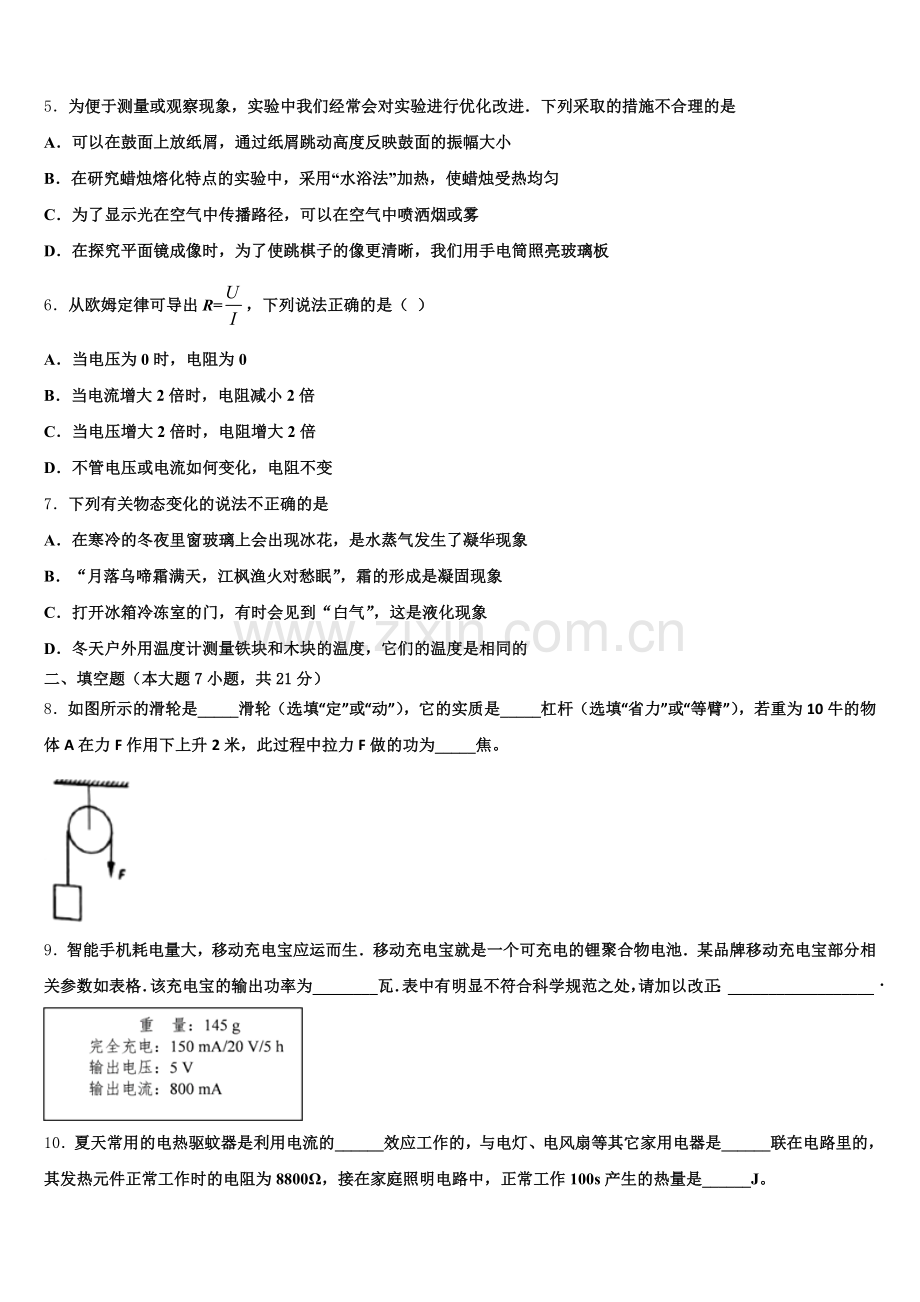

5．为便于测量或观察现象，实验中我们经常会对实验进行优化改进．下列采取的措施不合理的是
A．可以在鼓面上放纸屑，通过纸屑跳动高度反映鼓面的振幅大小
B．在研究蜡烛熔化特点的实验中，采用“水浴法”加热，使蜡烛受热均匀
C．为了显示光在空气中传播路径，可以在空气中喷洒烟或雾
D．在探究平面镜成像时，为了使跳棋子的像更清晰，我们用手电筒照亮玻璃板
6．从欧姆定律可导出R=，下列说法正确的是（ ）
A．当电压为0时，电阻为0
B．当电流增大2倍时，电阻减小2倍
C．当电压增大2倍时，电阻增大2倍
D．不管电压或电流如何变化，电阻不变
7．下列有关物态变化的说法不正确的是
A．在寒冷的冬夜里窗玻璃上会出现冰花，是水蒸气发生了凝华现象
B．“月落乌啼霜满天，江枫渔火对愁眠”，霜的形成是凝固现象
C．打开冰箱冷冻室的门，有时会见到“白气”，这是液化现象
D．冬天户外用温度计测量铁块和木块的温度，它们的温度是相同的
二、填空题（本大题7小题，共21分）
8．如图所示的滑轮是_____滑轮（选填“定”或“动”），它的实质是_____杠杆（选填“省力”或“等臂”），若重为10牛的物体A在力F作用下上升2米，此过程中拉力F做的功为_____焦。

9．智能手机耗电量大，移动充电宝应运而生．移动充电宝就是一个可充电的锂聚合物电池．某品牌移动充电宝部分相关参数如表格．该充电宝的输出功率为________瓦．表中有明显不符合科学规范之处，请加以改正：__________________．

10．夏天常用的电热驱蚊器是利用电流的______效应工作的，与电灯、电风扇等其它家用电器是______联在电路里的，其发热元件正常工作时的电阻为8800Ω，接在家庭照明电路中，正常工作100s产生的热量是______J。
11．一束光AO射向平面镜，光线AO与镜面的夹角如图所示，则反射角的大小为_____。现在城市里很多高楼大厦采用玻璃幕墙作装饰，当强烈的太阳光照射到玻璃幕墙时，就会发生_____反射，造成“光污染”。

12．为时刻储备生活用水，图示为某具有自动蓄水功能模型示意图．图中容器为长方形的水池，A是一个底面积为10cm2的方形塑料盒，与塑料盒连接的直杆可绕固定点O转动，当蓄水量达到一定值时，活塞B堵住进水管，注水结束，水位为H．（水的密度是1.0×103kg/cm3，g取10N/kg）

（1）注水的过程中，随着水位上升，水对水池底部的压强逐渐_____．（填“变大”“变小”或“不变”）
（2）注水结束时，塑料盒浸入水中的深度是2cm，塑料盒所受的浮力是_____N．
（3）若在塑料盒内放入质量为20g的物体，注水结束时的水位H高了_____m．
13．语句“枯藤老树昏鸦。小桥流水人家”中，以流水为参物，小桥是_____；以老树为参用物，小桥是_____（填“运动”或“静止“）的。
14．如图甲所示，电源电压一定，滑动变阻器的滑片从最右端滑到最左端时，灯泡L的I-U图象如图乙所示，当灯电流为1A时，灯正常发光，则灯的额定功率为______W和滑动变阻器的最大值为__________Ω。

三、作图题（共7分）
15．根据平面镜的成像特点，作出物体AB在平面镜MN中的像．

16．图中OA为轻质杠杆，可绕O点转动，在点B处用细绳悬挂一重物，在A端施加动力F1，使杠杆在水平位置平衡．请画出杠杆受到的阻力F2及动力臂L1

17．如图所示，一束光线AO射向平面镜，请画出其反射光线。（保留作图痕迹）

四、实验题（本大题共5小题，共20分）
18．小明在做“探究凸透镜成像规律”的实验时，固定凸透镜的位置不动，实验操作规范。当他将蜡烛、凸透镜和光屏调节到如图所示的位置时，烛焰恰好在光屏上成清晰的像。
此时所成的清晰地像的成像原理与_____填（“放大镜”、“投影仪”或“照相机”）相同。若将蜡烛向右移动少许，则应将光屏向_____（选填“左”或“右”）移动才能再次在光屏上成清晰的像。若保持凸透镜、光屏的位置不变，在凸透镜左侧附近放置一个凸透镜（图中未画出），这时需要将光屏向_____（选填“左”或“右”）移动才能在光屏上成清晰的像。烛焰成虚像时，人眼应该从_____（填“烛焰”或“光屏”）一侧向透镜方向观察。小明测出透镜焦距为10cm，在实验时，小红用该凸透镜观察小明的眼睛，看到小明的眼睛如图所示，则物距应该满足的条件是_____。
A．小于10cm B．大于10cm且小于20cm C．等于20cm D．大于20cm小明在接下来的实验中将蜡烛从略大于一倍焦距处逐渐远离凸透镜，物距u随时间t的变化图象如图甲所示，则像距v与t的大致变化关系为乙图中的_____。若蜡烛燃烧了一段时间后变短了，但仍要使蜡烛的像成在光屏的中央，应把凸透镜向_____（选填“上”或“下”）调节。
19．在“测量小灯泡的额定功率”实验中，灯泡上标有“3.8V”字样，电源电压恒定．

（1）请你用笔画线代替导线，将图中的实物电路连接完整____________．
（2）连接完实验电路后，开关试触时，发现灯泡不亮，电流表无示数，电压表的示数接近电源电压，其故障原因可能是： _____．
（3）故障排除后，开始实验，在移动变阻器滑片的过程中，眼睛应注视_____的示数，直至灯泡正常发光，此时电流表的示数如图所示，则灯泡的额定功率为_____W．
（4）完成上述实验后，小聪向老师要了一个已知阻值为Ro的电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图所示的电路，也测出了灯泡的额定功率．请完成下列实验步骤：
①闭合开关Sl，将S2拨到触点_____（选填“1”或“2”），移动滑片，使电压表的示数为_____V；
②再将开关S2拨到触点_____（选填“1”或“2”），保持滑片的位置不动，读出电压表的示数U；
③灯泡额定功率的表达式为P额＝_____（用已知量和测量量表示）．
20．小明做探究电流与电阻关系的实验．

（1）如图甲所示，用笔划线代替导线，将电流表的两根引线接入电路．
（____）
（2）闭合开关后，向右移动滑动变阻器的滑片，直至电压表示数如图乙所示，其值为___ V．此过程中，电流表示数____（选填“变大”、“变小”）．
（3）更换不同阻值的定值电阻，进一步实验，并将实验数据记录在表格中：
次数
R/Ω
I/A
1
5
0.3
2
10
0.2
3
15
0.1
分析表格数据可知第_____次实验存在问题，判断的依据是______，需要补充的实验步骤是：将滑动变阻器的滑片向____调节．
21．小明同学用如图所示的实验裝置探究“电流与电阻的关系”，电源电压恒为3V．
请你用笔画线代替导线，把图中的实验电路补充完整；____小明将5Ω的定值电阻接入电路后，闭合开关后，电流表没示数，电压表示数接近电源电压，则电路故障可能是________ 排除故障后，小明移动滑动变阻器的滑片，使电压表的示示数为2.5V，记录此时电流表的示数；随后，将5Ω的电阻换成10Ω的电阻继续实验；接下来他应该将滑动变阻器的滑片向________（选填“左”或“右”）移动，在此过程中眼要看着________（选填“电流表”或“电压表”），直到示数为________时； 一旁的小华同学看完他的实验后说：“用一个热敏电阻代替定值电阻，每测完一组数据后，对电阻进行加热，不就可以改变电阻了吗？”请问：小华的这种实验方法合适吗？________，原因是：________
22．如图所示，用压强计“探究影响液体内部压强大小的因素”。

（1）比较乙、丙和丁图，可以得到：在同一深度，液体内部向各个方向的压强_____。
（2）在乙图中，若只将烧杯中的水换成同深度的盐水，其他条件不变，则可以观察到U形管两边液面的高度差将_____。（选填“变大”、“变小”或“不变”）
（3）若在步骤（2）时，图乙中U形管左右两侧水面的高度差h＝5cm，则橡皮管内气体的压强与大气压之差约为_____Pa．（ρ盐水＝1.2×103kg/m，ρ水＝1.0×103kg/m）
五、计算题（本大题共2小题，共13分）
23．如图所示，吴忧同学在用滑轮组匀速提升重为物体的过程中，对绳子施加拉力的方向始终竖直向下，此时他对水平地面的压强为；该滑轮组的机械效率为，他双脚与水平地面的接触面积为，求：（不计绳重和摩擦）

（1）他对绳子的拉力；
（2）动滑轮的重；
（3）该同学的重力．
24．在水平地面上的圆柱形容器质量忽略不计，上方用硬杆固定一个不吸水的长方体A，如图甲所示，现缓慢向容器内注入适量的水，水对容器底部的压强p与注水体积V的变化关系如图乙所示。（g取10N/ kg）

（1）当p=600Pa时，容器中水的深度为多少？
（2）完全浸没后物体A受到的浮力是多少？
（3）当注水体积为880cm3时，硬杆对A的作用力为1.4N，物体A的密度是多少？ 容器对水平地面的压强是多少？
六、综合能力题（本大题共3小题，共18分）
25．最近我市出现了许多共享电动汽车，这种新型低碳的交通工具，深受市民的喜爱．某品牌电动汽车的部分参数如表所示．请回答：

电池容量（kW·h）

22

车载充电器输入电压（V）

220

车载充电器输入电流（A）

16

电能转化为机械能的效率

70%

(1)如图1所示，租车时，租赁者只要将租车卡靠近电动汽车上的感应器，感应器即能读取卡中的信息，将车解锁．刷卡所用的原理是________．
(2)某次启动后，汽车显示屏上出现了如图2所示的输出电压与电流，求此时电动汽车的输出功率为多少瓦？
(3)根据表中的数据，将已经耗完电能的电池充满，理论上需要多少时间？充满电后，该车在水平地面上匀速行驶的最大距离为140千米，则行驶时该车受到的阻力为多少牛？
26．阅读下列材料，按要求回答问题。
小轮车
小轮车是指车轮半径为20英寸的自行车。车身一般采用合金材料制成，可以承受从几米高的地方快速落下的冲力。车把可以转动360度，前后轮都装有供脚踩的“火箭筒”等。BMX（小轮车）运动是近年来兴起的一项极富挑战性的新型体育运动。
小轮车比赛属于平地花式赛，它最基本的动作有后轮点地跳、前轮点地跳、擦轮、定车、飘、过桥等。赛场上，运动员首先用力蹬车加速上升，越过最高坡道，而后又疾驰而下，跨过不同坡道，不断上升、下降，最终冲向终点。比赛过程中，优秀运动员一次可跨越几个坡道。运动员用力蹬车可加速上升，表明力可以改变物体的_____，到达坡道最高点时自行车仍要继续向前运动，这是因为自行车具有_____；运动员骑车离地飞跃到最高空时，受力_____（选填“平衡”或“不平衡”），下落过程中，重力对车_____（选填“有”或“没有”）做功，此时重力势能转化为_____能。
27．阅读短文，回答下列问题：
空气的动力
空气动力是指空气与物体做相对运动时作用在物体上的力，简称气动力．当我们快速地松开鼓起来的气球时，气球会“嗖”的一下飞出去了，这时气球获得了气动力．
经过长时间探索，人们已经成功制造出多种使用压缩空气为动力，推动叶片或者活塞运动的发动机，即叶片式、活塞式空气发动机．
如图是某新型的以空气发动机为动力的汽车．它共有4个压缩空气缸，总容量为90L，可储存标准大气压下90m3的空气，其设计最高速度可达154km/h，平均每加一次气能行驶200km或10h．由于空气发动机不直接使用燃料，因而具有体积小、结构简单、维修成本低、操控方便、“零”排放的优点．即使因为技术不成熟导致某些缺点，在科学界引起不小的争议，但这项技术仍然具有广阔的发展空间．
根据上述材料，回答下列问题：压缩空气动力汽车最理想的加气工具应是_______（选填“内燃机”“电动机”或“蒸汽机”）提供动力的．空气发动机是利用_______能做功的，空气发动机获得动力时与四冲程汽油机的_______冲程工作过程相似．
A．吸气 B．压缩 C．做功 D．排气分析上文，下面说法正确的有_______．
A．松开鼓起来的气球时，气球飞出去，这是因为物体受到惯性的作用
B．空气动力汽车工作时将内能转化为机械能
C．以空气发动机为动力的汽车，靠气缸内空气燃烧产生能量
D．空气动力汽车工作时不会有能量的损失资料表明，空气发动机排出的尾气温度低于周围空气的温度，对于产生此现象的原因，请你提出一条合理的解释：_______．

参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
坐在车内的小明突然发觉自家的小车在后退，说明汽车相对于另一个物体的位置发生了改变，以另一个物体为参照物，汽车是运动的．在选项中，自家小车相对于旁边车道先行的公交车位置发生了改变，所以是运动的．而相对于小明爸爸、地面、和自家小车，其位置都没有发生改变，所以是静止的．
故选A．
2、A
【解析】
凸透镜成像的规律：当u>2f时，成倒立、缩小的实像，2f>v>f；当u=2f时，成倒立、等大的实像，v=2f；当f<u<2f时，成倒立、放大的实像，v>2f；当u=f时，无像．经凸透镜折射后的光线是平行的，没有会聚点．当u<f时，成正立、放大的虚像．据此解答．
【详解】
A.图示位置在光屏上呈现一个清晰的烛焰的像，此时像距大于物距，成的是倒立、放大的实像，若透镜不动，蜡烛和光屏都向右移动，物距变小，像距变大，像变大，所以可以看到像变大，所以A选项正确；
B.凸透镜成的实像都是倒立的，虚像才是正立的，此时，成的是倒立、放大的实像，不是正立、放大的实像，所以B选项不正确；
C.透镜右移时，蜡烛与凸透镜间的距离（物距）变大，物距本来就大于焦距，透镜右移物距更大，不可能小于焦距，物距小于焦距时，才能成正立的虚像，因此眼睛在光屏一侧，通过透镜只能看到倒立的像，所以C选项不正确；
D.远视镜片是凸透镜，凸透镜对光线有会聚作用，若在透镜和蜡烛之间放远视镜片，由于远视镜对光线有会聚作用，透镜成像提前，光屏应适当向左移，光屏上才可再次出现清晰的像，所以D选项不正确．
故选A．
3、D
【解析】
两个完全相同的小球，其重力G相同、密度ρ球也相同。
AB、由图知，小球在甲中漂浮，则F浮甲＝G，在乙中悬浮，则F浮乙＝G，所以F浮甲＝F浮乙，故AB错误；
CD、由图知，小球在甲中漂浮，则ρ球＜ρ甲，在乙中悬浮，则ρ球＝ρ乙，所以ρ甲＞ρ乙，故C错误，D正确。
4、C
【解析】
同一根琴弦其振动的频率不变，音调不变；其材料结构不变，音色也不会改变．
用大小不同的力拨动同一根琴弦，用力大的时候弦振动的振幅大，发出声音的响度大，用力小的时候弦振动的振幅小，发出声音的响度小；因此用大小不同的力拨动同一根琴弦主要改变声音的响度．故C正确．
5、D
【解析】
A．在研究声音是由物体振动产生的实验时，利用转换法将纸屑放在鼓面上，通过纸屑跳动高度反映鼓面的振幅大小A的措施合理；
B．在研究烛蜡熔化特点的实验中，为了使温度上升缓慢且被加热物质受热均匀而采用“水浴法”加热，使烛蜡受热均匀，B的措施合理；
C．为了显示光在空气中传播路径，在空气中悬浮细小颗粒，即在空气中喷洒烟或雾，C措施合理；
D．在探究平面镜成像时，为了使跳棋子的像更清晰，应该使物体的亮度更强，即我们用手电筒照亮棋子，D措施不合理．
6、D
【解析】
电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，所以，当电压为0时、电流增大2倍时或电压增大2倍时，电阻的阻值不变，故ABC错误，D正确．
故选D．
7、B
【解析】
A. 在寒冷的冬夜里窗玻璃上会出现冰花，是室内的水蒸气遇到冷的窗玻璃，发生了凝华现象，故A不合题意；
B. “月落乌啼霜满天，江枫渔火对愁眠”，霜是水蒸气遇冷，凝华形成的，故B符合题意；
C. 打开冰箱冷冻室的门，有时会见到“白气”，这是空气中的水蒸气遇冷液化形成的，故C不合题意；
D. 冬天在户外的木块和铁块处于相同环境，它们的温度是相同的，故D不合题意。

二、填空题（本大题7小题，共21分）
8、定等臂20
【解析】
图中的滑轮轮轴是固定的，所以该滑轮是定滑轮；定滑轮实质是个等臂杠杆；使用该滑轮提升物体时，不能够省力，但可以改变力的方向；所以：拉力F＝G＝10N；物体通过的距离s＝h＝2m. 拉力F做的功为W＝Fs＝10N.
9、4 将重量改为质量
【解析】
试题分析：从相关参数中得到输出电压是5V，输出电流是800mA=0.8A，输出的功率：，重量是145g说法不对，应该是质量是145g．
考点：电功率的计算
点评：该题考查电功率的公式的应用，需要记住电功率的公式，根据铭牌信息分析答题．
10、热 并 550
【解析】
[1]电热驱蚊器是利用电流的热效应工作的，电流产生的热让蚊香片熔化产生驱蚊的气味。
[2]家用电器在家庭电路中都是并联的，互不影响都能独立工作。
[3]产生的热量是

11、65° 镜面
【解析】
要掌握入射角和反射角的概念：入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角。平行光射到玻璃幕墙、釉面砖墙、磨光大理石等反射面时，反射光线射向同一方向，会造成光污染。
【详解】
首先做出法线，如下图所示：入射光线与镜面的夹角是25°，所以入射角为
．根据反射角等于入射角做出反射光线。反射角也为65°。

建筑物的玻璃幕墙、釉面砖墙、磨光大理石等表面光滑，这些作为反射面的时候，都属于镜面反射，太阳光射到上面，入射光线被反射，从同一方向射出，光线很强，照到物体上会给人们的生活工作等造成很大的不便，称为白亮污染或光污染。
故答案为：65°；镜面。
此题主要考查了光的反射定律的应用，首先要熟记光的反射定律的内容，并要注意入射角与反射角的概念。此题还考查镜面反射的实例，在平时的学习生活中多积累与物理相联系的现象，将物理与社会联系起来。
12、变大 0.2 0.02
【解析】
（1）随着水位上升，由p=ρgh可知，水对水池底部的压强逐渐变大；
（2）塑料盒排开水的体积：V排=Sh=10cm2×2cm=20cm3=2×10-5m3；
塑料盒受到的浮力：F浮=ρ水gV排=1.0×103kg/m3×10N/kg×2×10-5m3=0.2N；
（3）物体重力：G=mg=0.02kg×10N/kg=0.2N；
注水结束时，塑料盒受到的浮力应增加0.2N，
塑料盒排开水的体积增加值：
水位变化：
13、运动 静止
【解析】
诗句“小桥流水人家”中，小桥和流水之间发生了位置的改变，所以以流水为参照物小桥是运动的，以老树为参用物，小桥的位置不发生改变，所以小桥是静止的；
14、 8 11
【解析】根据题意知道，当灯的电流为1A时，灯正常发光，由图象知道，此时灯泡两端的电压为8V，故灯泡的额定功率是：P额 =UL IL =8V×1A=8W；由电路图知道，滑片在左端时，变阻器连入阻值为0，电路中电阻最小，电流为最大1A，此时灯泡两端的电压是8V，即电源电压是：U=UL =8V；当滑片位于右端时，灯泡和变阻器的最大阻值串联，电路中电阻最大，电流最小，由图象知道，此时UL′=2.5V，I′=0.5A，由于串联电路中总电压等于各分电压之和，所以滑动变阻器两端的电压是：UR =U-UL ′=8V-2.5V=5.5V，由I=U/R可得，滑动变阻器的最大阻值是：R滑大 =UR/I′=5.5V/0.5A=11Ω。
点睛：本题考查的是串联电路的特点和欧姆定律、电功率公式，解题的关键是从图象中获取有用信息。

三、作图题（共7分）
15、
【解析】
分别作出物体AB端点A. B关于平面镜的对称点A′、B′,用虚线连接A′、B′即为AB在平面镜中的像．如图：

平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像．
16、
【解析】
过支点O做动力F1 的垂线段，即为动力臂L1；点B处用细绳悬挂一重物，重物对杠杆的竖直向下的拉力为阻力，作用点在B点，如图所示：

17、
【解析】
先由入射点作垂直于平面镜的法线，注意用虚线表示；然后再确定反射光线，使反射光线与法线的夹角等于入射光线与法线的夹角，最后标出反射光线的方向即可，如图所示：

四、实验题（本大题共5小题，共20分）
18、照相机 右 左 光屏 B C 下
【解析】
(1)物体到凸透镜的距离是物距，像到凸透镜的距离是像距。如图1，物距为50.0cm−10.0cm＝40.0cm，大于像距，成倒立、缩小的实像，照相机就是利用此原理制成的；当凸透镜的位置不变时,只向右移动蜡烛少许,根据物近(物距变小)像远(像距变大)像变大，要使光屏上再次出现一个明亮清晰的像，应向右移动光屏。(2)若保持凸透镜、光屏的位置不变,再在凸透镜左侧附近放置一个凸透镜(图中未画出)，因凸透镜对光线有会聚作用，成像较原来提前了，这时需要将光屏向左移动才能在光屏上成清晰的像；(3)烛焰成虚像时，像与物同侧，故人眼应该从光屏一侧向透镜方向观察；(4)小明用该凸透镜观察小红的眼睛，看到小红的眼睛如图甲2所示，即看到倒立、放大的实像，所以眼睛和凸透镜之间的距离在一倍焦距和二倍焦距之间，所以物距大于10cm小于20cm，选B；(5)将蜡烛从略大于一倍焦距处逐渐远离凸透,物距逐渐增大,根据凸透镜成的实像时有：物远(物距变大)像近(像距变小)像变小，像距逐渐减小，从v>2f到f<v<2f，但像距只能接近1倍焦距，而不能小于1倍焦距，C正确。(6)凸透镜成倒立的实像，蜡烛变短，相对于凸透镜向下移动，所以其像向上移动，要使蜡烛的像仍然成在光屏的中心，应该把凸透镜向下移动。
19、 灯泡处断路 电压表 1.52 2 3.8 1
【解析】
（1）灯泡额定电压是3.8V，电压表选0～15V量程；电流表、灯泡、滑动变阻器联接入电路，电压表并联在灯泡两端，滑动变阻器按一上一下的原则接线，如图所示：

（2）连好电路，开关试触时，发现灯泡不亮，电流表无示数，说明故障为断路；电压表有示数，说明在电压表两接线柱之间的电路是断路，因此故障为灯泡处断路；
（3）测量灯泡额定功率时，闭合开关，移动滑动变阻器的滑片P，眼睛应先注视电压表的示数，当小灯泡的电压为额定电压3.8V时，读出电流表示数；
根据实物图可知电流表的量程为0～0.6A，分度值为0.02A，故电流表示数为0.4A；所以灯泡的额定功率为P＝UI＝3.8V×0.4A＝1.52W；
（4）①闭合开关Sl，将S2拨到触点2，移动滑片，使电压表的示数为3.8V；
②再将开关S2拨到触点1，保持滑片的位置不动，读出电压表的示数U，由于串联电路两端电压等于各部分电压之和，所以灯泡正常发光时，定值电阻R0两端的电压为U﹣3.8V，由欧姆定律可得，此时通过灯泡的电流：I＝ ；
③灯泡额定功率的表达式：P额＝ ．
20、见解析所示 1.5 变大 2 定值电阻两端电压改变了（或者定值电阻两端电压不是1.5V） 左
【解析】
(1)将电流表“−”的导线与开关的左接线柱相连，“0.6”接线柱与定值电阻左侧接线柱相连，电路图如图所示：

(2)由图示电压表可知，其量程为0∼3V，分度值为0.1V，示数为1.5V；当滑片向右滑动时，滑动变阻器接入电路的电阻减小，电路总电阻减小，电源电压不变，所以电流增大；(3)在研究电流与电阻关系时，要保持电阻两端电压一定．根据实验数据可以看出：第一组、第三组实验中，电阻两端电压都相等为1.5V；而第二组实验中，电阻两端电压为0.2A×10Ω＝2V，所以第二组实验操作错误；纠正的方法是：向左调节滑动变阻器滑片，使电阻两端电压仍为1.5V，记录此时的电流．
（1）将电流表接入电路时，应使其与定值电阻串联，还要注意电流的方向；（2）读取电压表示数时，先要明确电压表选择的量程和对应的分度值；滑动变阻器滑片移动时，接入电路的电阻发生变化，所以电路电流相应发生变化；（3）探究电流与电阻的关系，需要保持电阻两端电压一定．
21、 R断路 A 电压表 2.5V 不合适 热敏电阻的阻值虽然可以通过温度改变，但阻值的具体大小无法得知，所以无法定量地研究电流与电阻的关系
【解析】
（1）探究“电流与电阻的关系”，电压表与电阻并联，已知电源电压恒为3V，所以电压表选用0~3V量程，滑动变阻器按“一上一下”的方式接入电路中，连图如下：

（2）闭合开关后，电流表没示数，说明电路可能断路，电压表示数接近电源电压，说明电压表与电源相连通，则电路故障可能是电阻R断路．
（3）将5Ω的电阻换成10Ω的电阻继续实验，根据串联分压原理，电压表示数变大，为控制电压表示数不变，根据串联电路电压的规律，应增大滑动变阻器分得的电压，根据分压原理，应增大滑动变阻器连入电路中的阻值，所以应将滑动变阻器的滑片向A移动，在此过程中眼要看着电压表，直到电压表的示数为2.5V时；
（4）探究“电流与电阻的关系”需要控制电压相同，改变电阻，用热敏电阻代替定值电阻，热敏电阻的阻值虽然可以通过温度改变，但阻值的具体大小无法得知，所以无法定量地研究电流与电阻的关系．
22、相等 变大 500
【解析】
(1)比较乙图、丙图和丁图，在相同液体的同一深度处，金属盒的朝向不同，而U形管两侧的液面高度差相等，可以得到：在同一深度，液体内部向各个方向的压强相等；
(2)在乙图中，若只将烧杯中的水换成同深度的盐水，其他条件不变，控制了深度不变，把水换成盐水，液体密度变大，液体压强变大，则可以观察到U形管两边液面的高度差将变大；
(3)图乙中U形管左右两侧水面的高度差h=5cm，则橡皮管内气体的压强与大气压之差约为： =1×103kg/m3×10N/kg×0.05m=500Pa.

五、计算题（本大题共2小题，共13分）
23、（1）N（2）（3）
【解析】
（1）由图可知，绳子的股数n=2，根据可得，
他对绳子的拉力

（2）由可得，动滑轮重
．
（3）因为他对地面的压力和地面的支持力是相互作用力，大小相等，所以

则人的重力

答：（1）他对绳子的拉力为480N；（2）动滑轮的重力为240N；（3）该同学的重力为680N；
24、（1）6cm；（2）12N ；（3）1.05×103kg/m3，0.82×103kg/m3 ，2×105Pa
【解析】
（1）水的深度；h==0.06m=6cm；
（2）由乙图可知当注水体积为600cm3时，水开始接触物体A，900cm3时，A完全浸没，
900cm3时，水的压强是2100Pa，容器的底面积：S容==100cm2，
此时水的深度：h′==0.21m=21cm，
总体积：V总=S容h′=21cm×100cm2=2100cm3
此时V水=900 cm3，A的体积：VA= V总-V水=2100cm3-900 cm3=1200 cm3，
物体A受到的浮力：F浮=ρ水gV排=ρ水gVA=1×103kg/m3×10N/kg×1200×10-6m3=12N；
（3）A的高度：hA=h′﹣h=0.21m﹣0.06m＝0.15m；
A的横截面积SA==80cm2，
当注水体积V=880cm3时，没有完全浸没A，由p=ρgh可得此时物块A浸入水中的深度：h″==14cm，
此时物体A受到的浮力：F浮=ρ液gV排=ρ液gSAh″=1×103kg/m3×10N/kg×0.14×80×10﹣4m3＝11.2N，
若作用力为向上的拉力：GA＝F浮+F =11.2N+1.4N=12.6N，
则ρA＝=1.05×103kg/m3，
若作用力为向下的压力：GA=F浮-F =11.2N-1.4N=9.8N，
则ρA=≈0.82×103kg/m3，
体积V=880cm3的水的重力为：G=ρ水gV水=1×103kg/m3×10N/kg×880×10﹣6m3=8.8N，
对地面的压力F=8.8N+11.2N=20N，
容器对水平地面的压强是p==2×105Pa。
答：（1）当p=600Pa时，容器中水的深度为6cm；
（2）完全浸没后物体A受到的浮力是12N；
（3）当注水体积为880cm3时，硬杆对A的作用力为1.4N，物体A的密度可能是1.05×103kg/m3，可能是0.82×103kg/m3 ，容器对水平地面的压强是2×105Pa。

六、综合能力题（本大题共3小题，共18分）
25、（1）电磁感应；（2）339瓦；（3）6.25小时；396牛
【解析】
试题分析：（1）电磁感应；（2）P=UI=339伏×1安=339瓦；（3）P输入=UI=220伏×16安=3520瓦=3.52千瓦，，W机=W电×70%=22千瓦•时×3.6×106焦/千瓦•时×70%=5.544×107焦，．
【考点定位】电功率；电磁感应
26、运动状态 惯性 不平衡 有 动
【解析】
（1）运动员用力蹬车，车加速上升，小车的运动状态发生改变，说明力可以改变物体的运动状态；到达坡道最高点时自行车由于惯性会继续前进，从而能够越过最高坡道；
（2）运动员骑车离地飞跃到最高空时，运动状态不断发生改变，说明受力不平衡；下落过程中，在重力方向上移动了距离，重力对车做了功，小车的高度减小，重力势能减小，速度增大，动能增大，即重力势能转化为动能。
27、电动机 内 C B 气体对外做功，内能减小，温度降低
【解析】
(1)从节能和环保的角度分析，压缩空气动力汽车最理想的加气工具应是电动机；
(2)热机的原理是利用燃烧产生的高温燃气推动活塞做功，从而把内能转化为机械能。由图丙可知，进气门、排气门关闭，活塞下行，所以是做功冲程，故C正确；
(3)A．松开鼓起来的气球时，气球飞出去，这是因为气球向外喷气时，自身也获得一个反作用力，因此说明物体间力的作用是相互的，故A错误；
B．空气动力汽车工作时压缩的气体对外做或，将内能转化为机械能，故B正确；
C．以空气发动机为动力的汽车，靠气缸内空气膨胀对外做功，而不是燃烧产生能量，故C错误；
D．空气动力汽车工作时能量会有一定的损失，因此能量不可能完全被利用，故D错误；
故选B。
(4)空气发动机排出的尾气温度低于周围空气的温度，这主要是因为气体对外做功，内能减小，温度降低。
