一、单选题（本大题共10小题，共30分）
1．某物理实验小组的同学对光学实验很感兴趣，他们用如图的器材做实验，先用焦距为20cm的透镜甲进行实验，在屏上能得到了清晰的缩小实像：接下来他们想改用焦距为10cm的透镜乙继续进行实验，如果不改变蜡烛和凸透镜的位置，又要在光屏上成清晰的像，则实验小组的同学对此问题以及实验有关问题的讨论，不正确的是

A．应该将光屏向右移动，得到了清晰的放大实像
B．应该将光屏向左移动，得到了仍是清晰的缩小实像
C．实验中所用的透镜成像原理是光的折射
D．实验中所用的光屏最好是白色，所用的蜡烛换成带有“F”形的LED灯会更好
2．小明对中考体育测试使用的身高测量仪感兴趣，为了了解它的测量原理，他尝试设计了如图所示的四个电路，其中能够实现身高越高、电压表示数越大的电路是（ ）
A． B．
C． D．
3．下列对多次实验的目的描述中不正确的是（　　）
A．用刻度尺测某物体长度时多次实验，是为了取平均值减小误差
B．在“探究杠杆的平衡条件”时多次实验，是为了避免偶然性得出普遍规律
C．用伏安法测小灯泡的电阻时多次实验，是为了取平均值减小误差
D．探究“阻力对物体运动的影响”时多次实验，是为了推理出运动不需要力维持

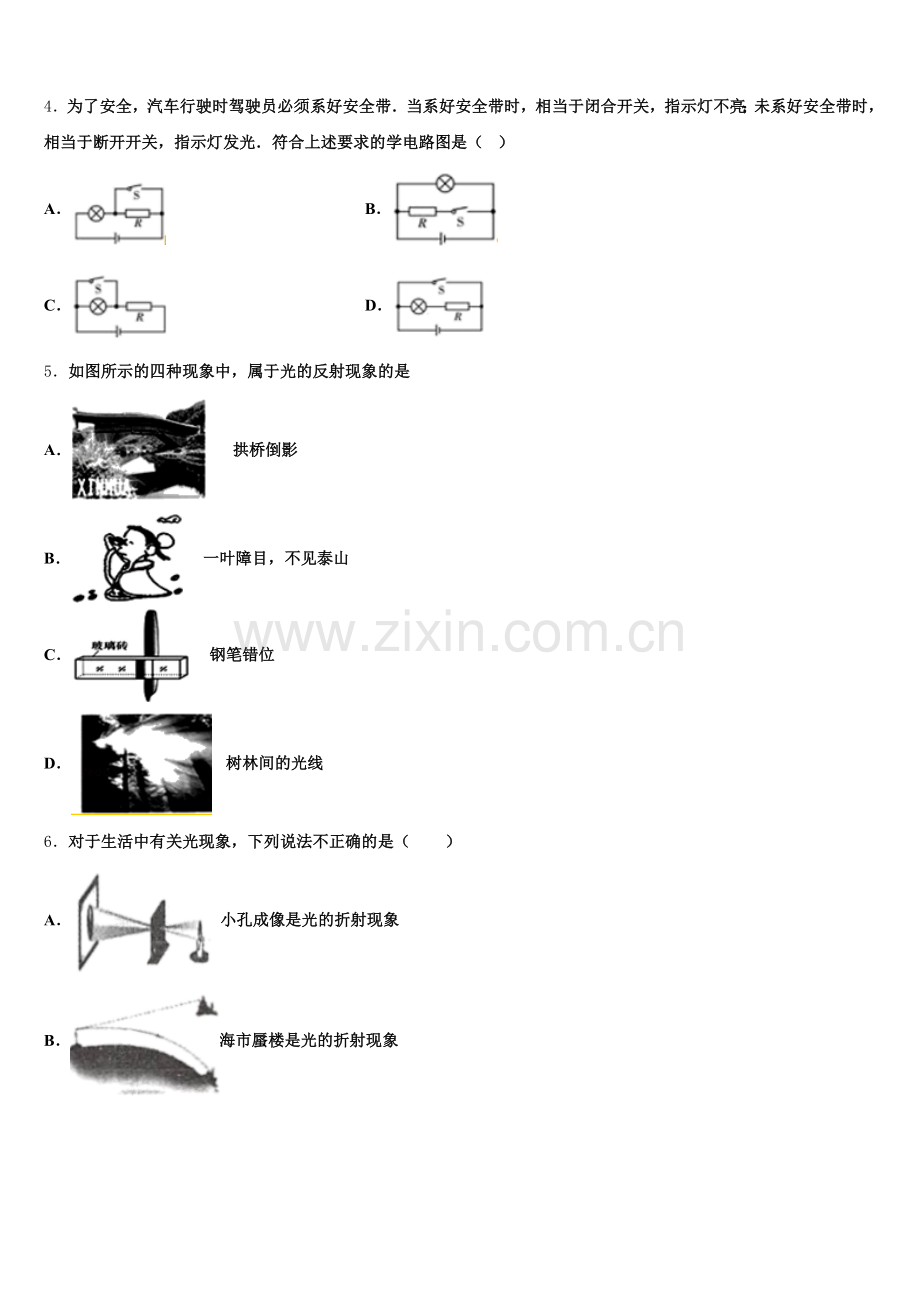

4．为了安全，汽车行驶时驾驶员必须系好安全带．当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光．符合上述要求的学电路图是（ ）
A． B．
C． D．
5．如图所示的四种现象中，属于光的反射现象的是
A． 拱桥倒影
B． 一叶障目，不见泰山
C． 钢笔错位
D． 树林间的光线
6．对于生活中有关光现象，下列说法不正确的是（ ）
A．小孔成像是光的折射现象
B．海市蜃楼是光的折射现象
C．湖面倒影是光的反射现象
D．筷子折断是光的折射现象
7．如图甲所示是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙，由图象可知，

A．电阻R0两端电压与通过R0的电流成正比
B．R0的电阻值是0.2Ω
C．该电路最小功率是0.05W
D．电源电压为3V
8．关于声现象，下列说法正确的是（　　）
A．声音在空气中传播速度为3×108m/s
B．有倒车雷达的轿车，倒车时利用了次声波
C．医生利用超声波振动打碎人体内的结石，说明超声波能传递信息
D．部分BRT路段两侧设有透明板墙是在传播过程中减弱噪声的
9．下列关于温度、内能和热量的说法，正确的是（　　）
A．0℃的冰没有内能 B．冬天搓手取暖是利用做功来改变内能
C．物体温度越高，所含热量越多 D．物体的机械能越多，其内能就越多
10．图所示，曾侯乙编钟是我国古代的一种打击乐器．青铜编钟按钟体大小依次悬挂,可以演奏出美妙的乐曲．下列关于编钟的说法,正确的是

A．编钟正在发声,但不一定在振动
B．编钟钟体越小,发出声音的音调越高
C．编钟钟体越大,发出声音的响度越大
D．编钟可以奏出美妙的音乐,但不会产生噪声
二、多选题（本大题共3小题，共12分）
11．如图甲所示，A为实心正方体，浸没在圆柱形容器的水中(水的密度为)，容器内部底面积是正方体下表面积的4倍。沿竖直方向缓慢匀速向上拉动绳子，拉力F随物体向上移动的距离h变化的图象如图乙所示。绳子承受拉力时不会被拉断，绳的质量等次要因素都忽略不计，则下列说法正确的是

A．物体A的体积是
B．物体A受到的浮力为
C．物体A的密度为
D．整个过程中，水对容器底部压强的最大变化量是
12．—个小球从粗糙斜面A点由静止开始沿斜面滚下，速度越來越大，相继经过B、C两点，如图所示．若A、B两点间的距离等于B、C两点间的距离，则下列说法中正确的是

A．小球在滚下的过程中AB段的平均速度大于BC段的平均速度
B．小球所受支持力在AC段不做功
C．小球所受的重力在AB段做的功小于在BC段做的功
D．小球所受的重力在AC段做功的功率逐渐增大
13．如图所示，电源电压不变且等于灯L的额定电压，①和②是电流表或电压表．开关都闭合时，无论将滑片P置于何处，灯L都能正常发光．下列说法正确的是

A．①②都是电压表
B．只闭合S1，将P向右移动时，电路的总功率变小
C．只闭合S1和S3，将P向左移动时，R1消耗的功率变大
D．只闭合S2，将P向右移动时，灯L逐渐变暗，①的示数不变
三、填空题（本大题共5小题，共10分）
14．通电直导线周围的磁场是以导线为圆心的同心圆（如图甲所示），判断直导线周围磁场方向的方法是：“用右手握住直导线，让大拇指指向与直导线中电流的方向一致，则弯曲的四指所指方向即为磁场方向。”请你用此方法判断图乙中直导线通电时小磁针极指向：_____。

15．小明在复习物理时，对六个知识点进行分类整理，如表一所示。请你尝试从其他角度对这六个知识点进行分类，并将分类结果和理由填写在表二中。________（按实际分类的情况填写，不一定填满表格）
表一
序号
知识点
分类理由
1
速度、机械功率、密度
力学
2
磁感线
磁学
3
光线
光学
4
比热容
热学
表二
序号
知识点
分类理由
1

2

3

4

16．如图甲所示电路，电源电压恒定，R0为定值电阻，闭合开关S，当滑动变阻器的滑片P从一端移到另一端的过程中，电流表示数I与电压表示数U的关系如图乙所示，则定值电阻R0的阻值为_____Ω；电路消耗的最大总功率为_____W。

17．一名体重为500N的学生站在水平地面上，要用如图所示的滑轮组在20s内将600N的重物匀速提升1m。该同学匀速提升的过程中滑轮组的机械效率是75%，则拉力的功率为_____W，拉起物体时他对地面的压力为_____N。

18．小球从桌面滚落后的运动轨迹如图所示，C、D两处高度相同。B点的重力势能_____C点的重力势能；C点的动能_____D点的动能。（均选填“大于”“小于”或“等于”）

四、计算题（本大题共3小题，共29分）
19．如图，已知电源电压为24V，R2上标有“100Ω 3A”的字样，灯泡上标有“12V 3W”的字样，电流表A1的量程为0～0.6A，电流表A的量程为0～3A．

（1）求灯泡正常工作时的电阻；
（2）当闭合S，断开S1，S2时，灯泡正常工作，求R1的电阻；
（3）当S、S1、S2都闭合时，调节滑动变阻器，求R2的电功率变化范围.
20．在如图所示的电路中，电源电压保持不变，电阻R1的阻值为10欧．闭合电键S，两电流表的示数分别为0.8安和0.3安．

① 求电源电压U．
② 求通过电阻R1 的电流I1．
③ 现用电阻R0替换电阻R1、 R1中的一个，替换前后，只有一个电流表的示数发生了变化，且电流增大了0.1安．请判断被替换的电阻，并求出电阻R0的阻值．
21．科技小组的同学设计了如图甲所示的恒温箱温控电路，它包括控制电路和受控电路两部分，用于获得高于室温、且温度在一定范围内变化的“恒温”．其中控制电路电源电压为36 V，R为可变电阻，Rt为热敏电阻（置于恒温箱内），热敏电阻阻值随温度变化的关系如图乙所示，继电器线圈电阻R0为50 Ω．已知当控制电路的电流达到0.04A时，继电器的衔铁被吸合；当控制电路的电流减小到0.036 A时，衔铁会被释放．加热器的规格是“220 V 1000 W”，恒温箱内部空间大小是2 m3，空气的密度是1.30 kg/m3，比热容是103 J/（kg·℃）．

（1）如图甲所示状态，通过加热器的电流多大？
（2） 加热器产生的热量有80 %转化为恒温箱内空气的内能，若使恒温箱内空气温度从25℃升高到65℃，加热器需正常工作多长时间？
（3） 若要使恒温箱内可获得上限为100℃的“恒温”，当可变电阻R调节到多大？
（4）如果需要将恒温箱内的下限温度设为50℃的“恒温”，则应将可变电阻R调节为多大？
五、作图题（本大题共2小题，共4分）
22．如图所示的水杯，在一个最小外力作用下所处于静止状态，作出此最小力的示意图．

23．如图，一根木棒斜靠在墙上，请在图中画出木棒受到的重力以及支持力示意图．

六、实验探究题（本大题共3小题，共15分）
24．如图所示，弹簧测力计的量程为_____牛，它的示数为______牛．在“探究杠杆平衡的条件”实验中，如图（a）所示，为使杠杆在水平位置平衡，可调节杠杆右端的平衡螺母向_____移动；调节杠杆平衡后，在如图（b）的A位置挂1个钩码，则应在B位置挂______个相同的钩码，才能使杠杆在水平位置平衡．

25．为了比较甲、乙两种液体的吸热能力，做了如图所示的实验并把实验数据记录如下表：

物质种类
质量/g
温度升高10℃所需时间/s
温度升高20℃所需时间/s
温度升高30℃所需时间/s
甲
200
110
225
342
乙
200
85
179
270
（1）在相同的烧杯中，分别装入初温和质量相同的两种液体，选用两个相同热源加热的目的是：使甲、乙液体在相同时间内_____。（不计热量损失）
（2）加热过程中，上下缓慢地提拉搅拌器，目的是_____。
（3）分析上表中的实验数据可知_____液体的吸热能力强。
（4）停止加热后，_____液体温度下降得快。
（5）停止加热后，乙液体温度降低20℃，可以放出热量_____J（c＝2.1×103J/（kg•℃）。
26．如图1所示为小刚探究“凸透镜成像规律”的实验装置，焦距为15cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜的两侧．

（1）小刚调节烛焰、凸透镜和光屏的高度，使它们的中心在_____高度．
（2）小刚将蜡烛移至光具座上30cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，则该像是_____的实像．（选填“放大”或“缩小”）
（3）小刚改变蜻烛的位置，使其位于10cm刻度线处，移动光屏，直到烛焰再次在光屏上成清晰的像，利用此规律可以制成_____．（选填“照相机”、“投影仪”或“放大镜”）
（4）在如图2所示的四幅图中，能够表示利用透镜成功矫正近视眼的是_____图．
参考答案

一、单选题（本大题共10小题，共30分）
1、A
【解析】
A. 由“先用焦距为20cm的透镜甲进行实验，在屏上得到清晰缩小的实像”可知，此时u＞2f；当改用焦距为10cm的透镜乙继续实验，不改变蜡烛和凸透镜的位置，则相当于增大了物距，根据凸透镜成实像时，物远像近像变小，可知，要在光屏上成清晰的像，光屏将靠近透镜（向左）移动．故A错，误符合题意．
B. 使用焦距为20cm的透镜甲进行实验时， u＞2f，改用焦距为10cm的透镜乙实验时，不改变蜡烛和凸透镜的位置，则物距仍然大于二倍焦距，所以仍然成倒立缩小的实像．故B正确，不符合题意．
C. 透镜因为是透明的，光在通过透镜的两个面时会发生偏折，所以透镜成像原理是光的折射．故C正确，不符合题意．
D. 因为白色的物体能反射所有的色光，所以实验中的光屏应用白色的；将蜡烛换成LED灯可以使实验现象更明显、更便于观察、减少了空气污染等．故D正确，不符合题意．
2、B
【解析】
A．图中两电阻串联，电压表测R′两端的电压，身高越高R′接入电路的电阻变小，电路中的总电阻变小，根据欧姆定律可知电路中的电流变大，R两端的电压变大，根据串联电路的总电压可知R′电压变小，即电压表的示数变小，不符合题意；
B．图中两电阻串联，电压表测R两端的电压，身高越高R′接入电路的电阻变小，电路中的总电阻变小，根据欧姆定律可知电路中的电流变大，R两端的电压变大，即电压表的示数变大，符合题意；
C．图中两电阻串联，电压表测电源的电压，因电源的电压不变，所以身高越高时电压表的示数保持不变，不符合题意；
D．图中两电阻并联，电压表测电源的电压，身高越高时，定值电阻R不能保护电路，并且由并联电路电压特点知电压表的示数不变，不符合题意；
故应选B．
3、C
【解析】
①测量性实验为了减小误差或者寻找规律进行多次测量，如果物理量是个恒量，多次测量求平均值可以减小实验误差；如果不是测量具体的物理量，而是寻找规律也采取多次测量，寻找普遍性；②物理学中，常常有难以达到条件的时候，这时，我们常常需要借助将实验想象为理想情况下来达到我们的目的，在实验基础上经过概括、抽象、推理得出规律，这种研究问题的方法就叫科学推理法。
【详解】
A、用刻度尺测某物体长度时为了减小误差，需要多次实验取平均值。故A正确；B、在“探究杠杆的平衡条件”时多次改变力及力臂的大小，进行实验，目的是为了避免偶然性得出普遍规律。故B正确；C、灯丝电阻受温度影响明显，用伏安法测小灯泡的电阻时多次实验，目的是观察不同电压下灯泡亮度及电阻的变化，得出电阻变化与温度的对应关系。故C不正确；D、探究“阻力对物体运动的影响”时多次实验，得到的结论是物体受到的阻力越小，持续运动时间越长，在此基础上推理出运动不需要力维持。故D正确。故选：C。
4、C
【解析】
A．图中指示灯与R串联，开关闭合能将R短路，不论开关是否闭合，指示灯都发光。故A不符合题意。
B．图中指示灯与R并联，开关闭合能将R接通，不论开关是否闭合，指示灯都发光。故B不符合题意。
C．图中指示灯与R串联，开关闭合能将指示灯短路，即开关闭合指示灯不亮，断开开关，指示灯发光。故C符合题意。
D．图中开关闭合将导致电源短路，是错误电路。故D错误。
5、A
【解析】
A、拱桥倒影属于平面镜成像，平面镜成像是光的反射原理，符合题意；
B、“一叶障目，不见泰山”从字面意思来看，就是一片叶子挡住了眼睛，眼睛就看不见后面的泰山了．这是因为叶子挡住了来自泰山的光线，之所以能挡住就是因为光是沿直线传播的，不符合题意；
C、钢笔错位是光线通过玻璃进入空气发生两次折射，不符合题意；
D、太阳发出的光，沿直线传播经过树叶缝隙间的缝隙，形成树林间的光线，不符合题意．
6、A
【解析】
A．小孔成像是光的直线传播形成的，光线沿直线传播，能够通过小孔，小孔周围把光线挡住，不能传播过去．这不是光的折射现象，故A错；
B．海市蜃楼是光经过不均匀的大气层发生折射形成的，故B正确；
C．湖面倒影是平面镜成像，应用了光的反射，故C正确；
D．筷子折断是光的折射现象形成的，故D正确．
7、D
【解析】
A．因为电流随电压的变化图象为正比例函数图象， 且呈一条直线，所以通过R0的电流与R0两端的电压成正比，因为电压是产生电流的原因可知，不能说电阻R0两端电压与通过R0的电流成正比，故A错误；
BD．当滑片位于b端时，电路为R0的简单电路，电压表测电源的电压，电路中的电流最大，由图乙可知，电源的电压U=3.0V，电路中的最大电流I大=0.6A，由I=可得，R0的阻值：R0==5Ω，故B错误，D正确；
C．当滑片位于a端时接入电路中的电阻最大，电路中的电流最小，由图乙可知，电路中的最小电流I小=0.1A，电路中的总电阻：R总==30Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器的最大阻值：R大=R总−R0=30Ω−5Ω=25Ω，电路的最小功率：P小=UI小=3.0V×0.1A=0.3W，故C错误；
8、D
【解析】
A．声音在15℃的空气中传播速度为340m/s，故A错误；
B．有倒车雷达的轿车,倒车时利用了超声波，故B错误；
C．医生利用超声波振动打碎人体内的结石,说明超声波能传递能量，故C错误；
D．部分BRT路段两侧设有透明板墙是在传播过程中减弱噪声的，故D正确；
故选D．
牢记防治噪声的三个途径．即在声源处减弱、在传播过程中阻挡反射或吸收、在人耳处减弱，隔音墙是属于在传播过程中减弱噪声．
9、B
【解析】
A．任何物体都有内能，0℃的冰也有内能，故A错误；
B．冬天搓手，克服摩擦做功，是利用做功来改变内能，故B正确；
C．热量总是从温度高的物体传递到温度低的物体，热量不是状态量，不能说含有或者具有热量，故C错误；
D．机械能是物体由于机械运动而具有的能，内能的大小与机械能的大小没有必然联系，故D错误；
10、B
【解析】
A．编钟正在发声，说明编钟一定在振动，故A错误；
BC．编钟振动频率的大小与编钟钟体的大小有关，编钟钟体越小，越容易振动，频率越高，发出声音的音调越高，而响度是由物体的振幅决定的（即编钟发出声音的响度与敲击的力度有关），故B正确，C错误；
D．美妙的音乐如果影响了人们正常的休息、工作或学习就属于噪声，故D错误．

二、多选题（本大题共3小题，共12分）
11、BCD
【解析】
根据题图甲和乙可知，本题综合考查液体压强和浮力的知识，根据图乙可得实心正方体的边长，从而计算出正方体的体积；根据F浮=G-F可求出正方体受到的浮力；读懂题图是解答问题的关键。
【详解】
由图乙可知，开始水平的图像，说明物体浸没在水中，拉力等于重力减去浮力，即，
当h=h0开始倾斜说明物体逐渐露出水面，到h=2h0的时候再次水平，说明物体A完全出水，物体完全出水后，拉力等于重力，即，浮力F浮=G-F=，故B正确。
根据阿基米德原理，物体A浸没在水中受到的浮力，物体A的重力，
由题可知，即，可得，故C正确。
设正方体A的边长为a，已知容器内部底面积是正方体下表面积的4倍，所以正方体A全部露出水面后，液面将下降，所以，所以,
已知正方体A的边长为，正方体的体积，故A错误。
所以，
根据液体压强公式，整个过程中，水对容器底部压强的最大变化量
，故D正确。
12、BD
【解析】
A、小球从A点由静止开始沿斜面滚下，通过相同的距离所用时间越来越短，速度越来越大，故A错误；
B、小球所受支持力垂直斜面，小球在支持力的方向上没有通过距离，小球在AC段不做功，故B正确；
C、小球的重力一定，在AB段和BC段通过的距离相同，根据W=Gh可知，重力做的功相同，故C错误；
D、小球从A点由静止开始下落，速度越来越大，根据P=Fv=Gv，可得小球所受的重力在AC段做功的功率逐渐增大，故D正确；
答案选BD
13、BD
【解析】
A．由题意和图可知，开关都闭合时，无论将滑片P置于何处，灯L都能正常发光，说明此时灯泡两端电压不变等于电源电压，只有小灯泡接入电路，即①处是电压表，②处是电流表，故A错误；
B．只闭合S1，电阻R1与滑动变阻器R串联接入电路，将P向右移动时，滑动变阻器阻值变大，电路总电阻变大，电流变小，根据P=UI，电路总功率变小，故B正确；
C．只闭合S1和S3，只有R1接入电路，将P向左移动时，不会影响R1的功率，故C错误；
D．只闭合S2，小灯泡与滑动变阻器串联，将P向右移动时，接入电路的电阻变大，电流变小，小灯泡两端电压变小，小灯泡实际功率变小，小灯泡逐渐变暗，此时电压表①测电源电压，所以①的示数不变，故D正确．

三、填空题（本大题共5小题，共10分）
14、垂直纸面向外
【解析】
由乙图知，导线中的电流从右到左，根据题中的方法，用右手握住直导线，让大拇指指向与直导线中电流的方向一致，则弯曲的四指所指方向即为磁场方向，所以直导线下方的磁场方向是垂直纸面向外，因小磁针静止时N极的指向为磁场方向，所以小磁针的N极垂直纸面向外。
15、第一组比热容，密度；都与物质本身有关
第二组磁感线，光线；都是物理模型
第三组机械功率，速度；都与快慢有关
【解析】
通过分析可知密度、比热容都是物质本身的一种属性，都可以用来鉴别物质，它们可以归纳为一类；速度是表示物体运动快慢的物理量，机械功率是表示机械做功快慢的物理量，故速度、机械功率可以归纳为一类；磁感线是人们为了研究磁场时能形象的表达而画出来的，光线是在研究光路是画出来的，故磁感线、光线可归纳为物理模型一类。
16、40 3.6
【解析】
由图甲可知，两电阻串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图乙可知最大电流I1＝0.3A，
由可得，电源的电压：U＝I1R0＝0.3A×R0，
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图乙可知，此时I2＝0.1A，U2＝8V，
因串联电路中总电压等于各分电压之和，所以，电源的电压：
U＝I2R0+U2＝0.1A×R0+8V，
因电源的电压不变，所以，0.3A×R0＝0.1A×R0+8V，
解得：R0＝40Ω，
电源的电压：U＝0.3A×R0＝0.3A×40Ω＝12V；
当电路中电流最大时，功率最大，电路消耗的最大总功率：
P＝UI1＝12V×0.3A＝3.6W。
17、40 100
【解析】
拉力做的有用功：W有＝Gh＝600N×1m＝600J，
由可得，拉力做的总功：，
拉力的功率：；
由图可知，n＝2，绳端移动的距离：s＝nh＝2×1m＝2m，
由W＝Fs可得，拉力：，
因为物体间力的作用是相互的，所以，物体对他的拉力为F′＝F＝400N，
则拉起物体时他对地面的压力为：F压＝G﹣F′＝500N﹣400N＝100N。
18、大于 大于
【解析】
重力势能与质量、高度有关，小球质量一定，B点的高度大于C点的高度，故B点的重力势能大于C点的重力势能；由小球的运动轨迹可知，弹起最大高度越来越小，说明机械能慢慢减小，C、D两处高度相同，则重力势能相同，机械能等于动能与势能的综合，所以C点的动能大于D点的动能。

四、计算题（本大题共3小题，共29分）
19、见解析所示
【解析】（1）RL＝＝48Ω；（2） 闭合S，断开S1、S2时，R1与L串联，灯L发光正常， U1＝U电－UL＝24V－12V＝12V ，IL额＝ ＝0.25A, I＝IL额，R1＝＝48Ω；（3）当S、S1、S2都闭合时，R1、R2并联，U1＝U2＝U电＝24V I1＝＝0.5A，I干max＝3A ，I2max＝I干max－I1＝3A－0.5A＝2.5A ，P2max＝UI2max＝24V2.5A＝60W，R2max＝100Ω，P2min＝＝5.76W，R2的电功率范围为5.76W～60W .
点睛：（1）根据灯泡的铭牌可知额定电压和额定功率，可利用公式R计算出灯泡正常工作时的电阻；（2）闭合S，断开S1、S2，灯泡L与电阻R1串联，而此时灯泡正常工作，从而可以判断出灯泡两端的电压和电路中的电流，进而根据串联电路的电压特点求出R1两端的电压，利用欧姆定律求出电阻R1；（3）开关S、S1、S2都闭合时，电阻R1和滑动变阻器R2并联，灯泡被短路，电流表A1测通过电阻R1的电流，电流表A测干路中的总电流．知道滑动变阻器的最大电阻，可利用公式P＝计算出R2上消耗电功率的最小值．知道定值电阻R1两端的电压和R1的阻值，可利用公式I＝计算出此时通过R1的电流，又知道电流表A2量程为0～3A，从而可以判断出干路中的最大电流，再利用并联电路电流的特点计算出通过R2的最大电流，再利用公式P＝UI计算出求R2上消耗电功率的最大值。
20、6伏； 0.5安； 10欧
【解析】
由电路图可知，R1与R1并联，电流表A1测R1支路的电流，电流表A测干路电流．(1)因并联电路中干路电流等于各支路电流之和，所以，电流表A的示数为0.8A，电流表A1的示数为0.3A，因并联电路中各支路两端的电压相等，所以，由I可得，电源的电压：UI1R10.3A×10Ω6V，通过电阻R1的电流：I1I−I10.8A−0.3A0.5A；(1)并联电路各支路独立工作、互不影响，因替换前后，只有一个电流表的示数发生了变化，所以，电阻R0替换的是电阻R1，电流表示数发生变化的是干路电流表A，否则两电流表的示数均发生变化，由电流表A示数的变化量为0.1A可知,替换后，干路电流表A的示数为I′0.7A或I″=0.9A，则通过R0的电流为：I01I′−I10.7A−0.3A0.4A或I01I''−I10.9A−0.3A0.6A，R0的阻值：R0115Ω或R0110Ω.
21、（1）4.55A（2）130s（3）450Ω（4）150Ω
【解析】
(1)由图甲所示电路可以知道，工作电路是通路，加热器处于加热状态。受控电路电源电压为220V，加热器的规格“220V 1000W”，此时加热器在额定电压下工作，其电流为：
(2) 恒温箱内空气温度从25℃升高到65℃需要吸收的热量为：
设加热器需正常工作时间为t，则放出的热量为W=Pt（其中P=1000W），
根据已知列方程如下：80%×Pt=1.04×105J，计算得t=130s；
(3) 若要使恒温箱内可获得上限为100℃的“恒温”，欲使电流达到0.04A的最高衔接电流，控制电路的电阻应该为，读图乙可知100℃时热敏电阻的阻值为400Ω，所以可变电阻R此时调节为：900Ω－400Ω－50Ω=450Ω；
(4) 当获得最高温度为50℃时，欲使电流达到0.036A的最低释放电流，控制电路的电阻应该为，读图乙可知50℃时热敏电阻的阻值为800Ω，所以可变电阻R此时调节为：1000Ω－800Ω－50Ω=150Ω；

五、作图题（本大题共2小题，共4分）
22、见解析
【解析】
根据题意，水桶在一个最小外力作用下保持静止，在力臂最长的情况下力最小．
如图水桶与地面接触点为支点，则水桶的最上沿作用动力的作用点，并以此作用点到支点的连线作为动力臂，此时力臂最长，最省力．
故连接水桶的右下角与左上角，然后过左上角作出垂直于此连线的动力F，方向斜向右，如图：

点睛：作杠杆上的最小动力F，是常考的内容之一，方法是先确定力的作用点，以此作用点到支点的距离作为力臂，此时力臂最长，即力垂直于此连线时最省力．
23、
【解析】
木棒受到三个力的作用，分别是重力、墙壁对木棒的支持力和地面对木棒的支持力．重力作用在重心，方向竖直向下，用G表示；墙壁对木棒的支持力作用在接触点，方向水平向右，用F1表示，地面对木棒的支持力作用在接触点，方向是垂直于地面向上的，用F2表示，如图所示：

六、实验探究题（本大题共3小题，共15分）
24、0~5 3.4 左 2
【解析】
由图可知，弹簧测力计的量程是0—5N，1N之间有5个小格，每一个小格是0.2N，此时弹簧测力计的示数是3.4N．由图（a）知，杠杆左端上升，右端下沉，说明右端重，左端轻，则杠杆两端的平衡螺母都向左移动，使杠杆在水平位置平衡．调节杠杆平衡后，在如图（b）的A位置挂1个钩码，A点距支点0有4个格，B点距0点2个小格，根据杠杆平衡条件，可得B点挂2个钩码．
25、吸收的热量相同 使液体均匀受热 甲 乙 8.4×103
【解析】
（1）用相同的电加热器加热，在相同的时间内，两种液体吸收的热量是相同的；
（2）为了使液体均匀受热，加热时，上下缓慢地提拉搅拌器；
（3）甲、乙两种液体的温度都升高10℃时，甲用时110s，乙用时85s，这说明在升高相同温度时，甲吸收的热量大于乙吸收的热量，故甲的吸热能力强；
（4）甲的吸热能力强，即c甲＞c乙，质量相同的甲和乙，停止加热后，放出相同热量，乙的比热容小于甲的比热容，由Q＝cmΔt可知，乙降温快；
（5）乙液体温度降低20℃放出热量的热量：Q＝cmΔt＝2.1×103J/（kg•℃）×0.2kg×20℃＝8.4×103J。
26、同一 放大 照相机 丙
【解析】
（1）在探究凸透镜成像规律的实验中，烛焰、透镜、光屏三者的中心要在同一高度，以保证烛焰的像能在光屏的中间；
（2）焦距为15cm，蜡烛移至光具座上30cm刻度线处，u＝20cm，此时物距大于一倍焦距小于二倍焦距成倒立放大实像；
（3）改变蜻烛的位置，使其位于10cm刻度线处，u＝40cm，此时物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距，照相机就是依据此原理；
（4）近视眼是晶状体太厚，像成在视网膜的前方，需要将光线发散重新将像成在视网膜上，凹透镜对光线有发散作用，故丙图可以矫正近视眼；
