广东省广州市南沙一中2026年初三5月复习适应性检测试题物理试题试卷
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。

一、单项选择题（本大题7小题，每题3分，共21分）
1．下列有关运动和力的关系中，正确说法是
A．子弹从枪膛射出后能继续前进是因为子弹受到惯性
B．小张沿水平方向用力推课桌没推动，是因为他的推力小于课桌受到的摩擦力
C．茶杯静止在水平桌面上，茶杯的重力和桌面对茶杯支持力是一对平衡力
D．乒乓球运动员用球拍击球，球拍的作用力只能够使球改变运动状态
2．甲、乙两人同时从同一起跑线出发，同向做匀速直线运动，某时刻他们的位置如图所示，图中能正确反映两人运动距离与时间关系的是

A． B．
C． D．
3．关于声和电磁波，下列说法中正确的是
A．声和电磁波都可以在真空中传播
B．电磁波在真空中的传播速度为340m/s
C．“听诊器”能是使人的心脏振动幅度增大，响度增大
D．汽车的“倒车雷达”利用的是超声波

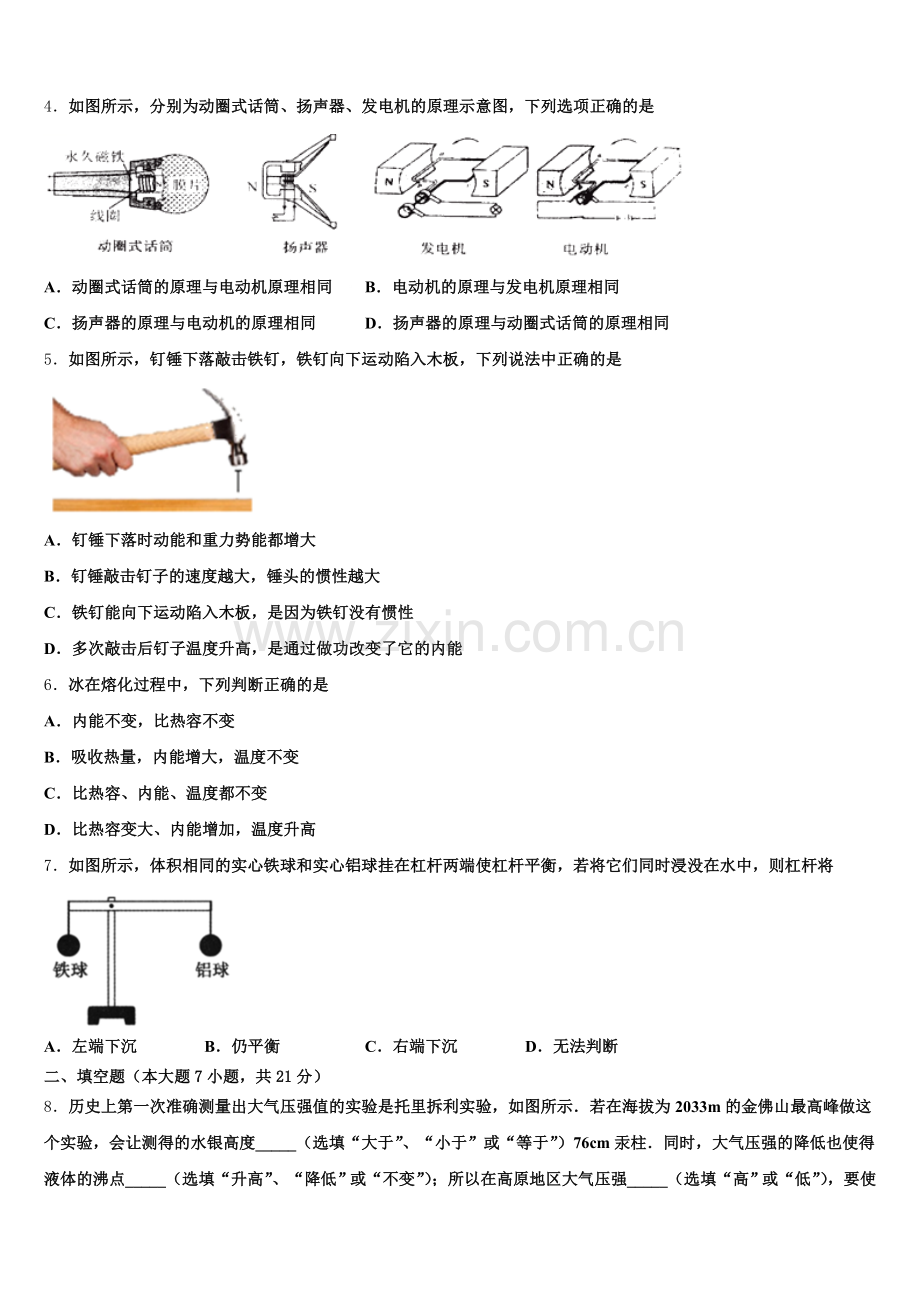

4．如图所示，分别为动圈式话筒、扬声器、发电机的原理示意图，下列选项正确的是

A．动圈式话筒的原理与电动机原理相同     B．电动机的原理与发电机原理相同
C．扬声器的原理与电动机的原理相同         D．扬声器的原理与动圈式话筒的原理相同
5．如图所示，钉锤下落敲击铁钉，铁钉向下运动陷入木板，下列说法中正确的是

A．钉锤下落时动能和重力势能都增大
B．钉锤敲击钉子的速度越大，锤头的惯性越大
C．铁钉能向下运动陷入木板，是因为铁钉没有惯性
D．多次敲击后钉子温度升高，是通过做功改变了它的内能
6．冰在熔化过程中，下列判断正确的是
A．内能不变，比热容不变
B．吸收热量，内能增大，温度不变
C．比热容、内能、温度都不变
D．比热容变大、内能增加，温度升高
7．如图所示，体积相同的实心铁球和实心铝球挂在杠杆两端使杠杆平衡，若将它们同时浸没在水中，则杠杆将

A．左端下沉 B．仍平衡 C．右端下沉 D．无法判断
二、填空题（本大题7小题，共21分）
8．历史上第一次准确测量出大气压强值的实验是托里拆利实验，如图所示．若在海拔为2033m的金佛山最高峰做这个实验，会让测得的水银高度_____（选填“大于”、“小于”或“等于”）76cm汞柱．同时，大气压强的降低也使得液体的沸点_____（选填“升高”、“降低”或“不变”）；所以在高原地区大气压强_____（选填“高”或“低”），要使用_____煮饭．

9．两船距离很近且并排行驶时，容易发生相撞事故，这主要是因为两船内侧水的流速大于两船外侧水的流速，造成了两船内侧水的压强_____外侧水的压强的原因（选填“大于”、“小于”或“等于”）．轮船从长江驶入大海将会_____（填“上浮”、“下沉”）一些。
10．如图所示，通电螺线管的左端是_____极；磁体周围的曲线是用来描述_____的强弱和方向。用“北斗导航”进行导航时，卫星与导航设备之间是通过_____来进行通信的。

11．如图所示，电阻箱的读数为________Ω。

12．海洋中有一种会放电的鱼叫电鳐，它放电时最高电压可高达200 V，即为__________kV，游近电鳐的鱼会被电死或电晕，因为海水是________．
13．如图所示，小华骑单车出行，沿途看到路旁树木向后退去，所选的参照物是_________；小华坐在宽大的车座上比较舒服，这是通过增大受力面积减小了___________的缘故.

14．海南黎族钻木取火技艺被列入国家级非物质文化遗产名录．钻木取火是通过（填“做功”或“热传递”）的方式把机械能转化为内能的．阳春三月，襄阳万亩桃花香气袭人、飘香万里，这属于现象．
三、作图题（共7分）
15．在如图中，根据凹透镜的性质，完成光路图。
（_____）

16．请画出图中入射光线对应的折射光线．

17．如图所示，一个小球从高处下落到竖直放置的弹簧上并压缩弹簧向下做减速运动，忽略空气阻力，画出小球所受的重力G和弹力F．

四、实验题（本大题共5小题，共20分）
18．利用如图甲所示的实验装置探究“沙子和水的温度变化与吸热的关系”．操作如下：

（1）在两烧杯中分别装入初温___________ 且_________相等的沙子和水．
（2）用相同的酒精灯火焰加热，并用玻璃棒不断搅拌，每隔相同的时间记录一次温度，其中某时刻的温度如图乙所示，其示数为________℃．
（3）根据实验数据绘制成温度与时间的关系图像，如图丙所示；实验中，是通过比较_________来间接反映沙子和水吸收的热量；
（4）分析丙图像可知，对于质量相等的沙子和水，升温较快的是___________；若使两者升高相同的温度，则______吸收的热量较多，由此可见，______的比热容较大．
19．在做探究平面镜成像的实验时，将一块玻璃板竖直架在水平台上，再取两段完全相同的蜡烛A和B．点燃玻璃板前的蜡烛A，进行观察，如图所示，在此实验中：
用玻璃板代替平面镜，主要目的是_____；所用刻度尺的作用是便于比较像与物_____关系；选取两段完全相同的蜡烛是为了比较像与物的_____关系；移去后面的蜡烛B，并在所在位置上放一光屏，则光屏上_____接收到蜡烛烛焰的像。（选填“能”或“不能”）要得出平面镜成像特点，还应进行的操作是：保持_____的位置不变，改变_____，再做多次实验。
20．图甲是琪皓和孟伦同学探究并联电路的电流规律的电路图.
实验中，他们应该选择规格______的两个小灯泡来进行实验（填“相同”或“不相同”）；开关闭合前，琪皓同学发现电流表A的指针在零刻度线左端，如图乙所示，其原因是_____（选填“A”或“B”）；
A．电流表没调零 B．电流表正负接线柱接反了他们把电流表A纠正后，闭合开关进行实验，两灯都发光，电流表A与电流表A2的指针所指位置均为图丙所示，则通过L1的电流为_____A；实验中，我们都要进行多次测量。以下实验中，与“探究并联电路电流特点”进行多次测量的目的不相同的是______；
A．探究电流与电压的关系 B．探究杠杆的平衡条件 C．刻度尺测物体的长度根据实验数据，他们得出了实验结论：并联电路中，______。
21．如图所示，是“研究动能的大小与哪些因素有关”的实验装置．
实验中通过观察_______________的大小，来判断小球动能的大小．实验中为了研究动能大小与质量的关系．需要控制小球撞击时的速度不变，具体的控制方法是_____
22．尽管电压表自身的电阻很大（一般几千欧姆），但在实际电路中它还是有一定电流通过的，此时它表盘的示数就是它自身两端的电压值。也就是说，电压表实质相当于一个能够显示自身两端电压值的特殊电阻。
现要测量电压表V的具体阻值，除了电压表V，另外提供的实验器材如下：一个满足实验需求的电压不变的电源，一个阻值足够大且已知阻值为R0的定值电阻，开关、导线若干。请你利用上述器材设计实验方案，要求：画出实验电路图（电路可以重组）；写出主要实验步骤及所需测量的物理量；写出电压表V1阻值Rv的表达式（用已知量和测量量表示）。
五、计算题（本大题共2小题，共13分）
23．如图所示，R0、Rx为定值电阻，其中R0＝10Ω．开关S断开时，电流表的示数为0.6A；开关S闭合时，电流表的示数为0.8A．若电源电压不变．求：
电源电压；电阻Rx的阻值：开关S闭合时，通电1min，电阻Rx产生的热量．
24．图甲是一盛有水的圆柱形容器，现置于水平桌面上，容器内水深为0.3m，容器的底面积为0.04m2，图乙是一质量均匀的塑料球，密度为0.2×103kg/m3，（g取10N/kg）。求：
容器中水的质量；距容器底部0.1m处A点液体的压强；把塑料球放入该容器中，用了16N的力恰好使其完全浸没在水中，塑料球的重力多大？
六、综合能力题（本大题共3小题，共18分）
25．如图所示的电路中，电源电压为8V，R2是阻值为20Ω的定值电阻，R1为压敏电阻。当开关S闭合后，问：
当压敏电阻R1受到的压力从0增加到3N的过程中，电流表示数的变化是_____（填 “增大”、“减少”或“不变”）？当电流表示数为0.6A时，压敏电阻受到的压力为多少_____？当电路连续工作10min，电阻R2产生的热量为多少_______？
26．2014年全面施工的龙岩大桥建成后，将超过法国的本艾因大桥成为世界上最重的转体结构大桥，其效果图如图所示．高架桥限60km/h，主桥长340m，引桥总长1449m．
若轿车在正桥水平桥面上急速行驶，则根据轿车呈现的流线型外形可判断，轿车对桥面的压力_____（选填“大于”、“等于”或“小于”）轿车的总重，其解释原理是气体的流速越大的地方，气体的压强就越_____．为监控龙岩大桥上行驶的车辆是否超速，可以在桥面布点安装工作原理如图所示的传感电路．传感器A、B采集车辆经过它们正上方时的时间间隔t给计算机系统进行处理，若超速，则启动违章拍照．若L0=10m，试计算t小于多少秒时，系统启动架设在桥面上方的照相机C对超速车辆拍照_______________．若轿车以80kW的恒定功率通过一侧引桥用时50s，则轿车通过该引桥时所做的功是多少焦耳？_______________物理学中常把实际的研究对象抽象为“物理模型”，引桥可以看作是斜面机械模型．如图所示，若斜面的高度H一定，斜面的长度L可以改变，试推导：在不考虑摩擦时，用平行于斜面的拉力F将重为G的物体匀速拉上斜面顶端，L越长，F越小_______________．
27．如图甲是一测温装置的原理电路，热敏电阻R1的阻值随温度变化情况如图乙所示，电源电压U恒定，定值电阻R0＝20Ω.
当温度升高时，定值电阻R0两端电压________.（选填：变大/变小不变）小华将一量程为3V的电压表接入电路将其改装成温度表，要求满足以下两个条件：温度表的量程为80℃；温度升高，电压表示数增大
①小华应将电压表与________并联（选填：R1或R0）
②求该电路的电源电压______；
③求改装好的温度表“0℃”对应的电压值_______若仅在上述电路中再串联一定值电阻R2，即可使电路所能测量的最高温度为140℃
①请在图丙的虚线框内将R1、R0、R2和电压表连入电路；
②求出R2的阻值_____
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
A、子弹从枪膛射出后能继续前进是因为子弹具有惯性．惯性不是力，不能说受到惯性的作用．故A错误，B、桌子没动，即为静止状态，即平衡状态，所以在水平方向上受到的推力和摩擦力是一对是平衡力．根据二力平衡的条件可知，这两个力是相等的，而不是推力小于摩擦力．故B错误．C、茶杯静止在水平桌面上，茶杯的重力和桌面对茶杯支持力大小相等、方向相反、作用在同一个物体上、作用在同一直线上，符合二力平衡的条件，是一对平衡力．故C正确．D、乒乓球运动员用球拍击球，球拍的作用力不仅能够使球改变运动状态，还可以改变球的形状．故D错误．故选C．
2、D
【解析】
由图可知，甲乙两个人都在运动，并且乙的速度大于甲的速度．图中能正确反映两人运动距离与时间关系的是选D．
3、D
【解析】
A、电磁波能够在真空中传播，声音不能在真空中传播，故A错误；
B、电磁波在真空中的传播速度为3×108m/s，故B错误；
C、听诊器可以减小声音在传播过程中的能量损耗，减小声音的分散，增大响度，这样可以清楚的听到心跳声音，易于判断病情，故C错误；
D、汽车的倒车雷达利用的是超声波的回声定位，故D正确。
4、C
【解析】
动圈式话简的原理与发动机原理都是把动能转成电能，利用的是电磁感应规律；而扬声器的原理与电动机的原理是相同的，都是把电能转化为机械能，故C正确。
故选C.
5、D
【解析】
A、钉锤下落时，速度变大，动能变大，同时高度减小，其重力势能减小，故A错误；
B、惯性大小只与质量有关，与速度无关，所以锤头的惯性不变，故B错误；
C、任何物体都有惯性，铁钉能向下运动陷入木板，铁钉有惯性，故C错误；
D、多次敲击钉子，对钉子做功，钉子温度升高、内能变大，是通过做功改变了它的内能，故D正确．
6、B
【解析】
冰在熔化过程中，吸收热量，而温度保持不变，但内能在增加，比热容是物质的一种特性，不会改变．
解决此类问题要知道熔化过程的特点，本题相对比较简单，属于基础题．
7、A
【解析】
因为ρ铁＞ρ铝，V铁=V铝，根据m=ρV得到m铁＞m铝，根据G=mg得到G铁＞G铝，设铁球和铝球对杠杆拉力的力臂分别为l铁，l铝，由杠杆的平衡条件，可得：G铁l铁= G铝l铝。因G铁＞G铝，所以l铁＜l铝。又因V铁=V铝，当把铁球和铝球同时浸没在水中，根据F浮=ρ液gV排可知F浮铁=F浮铝，则F浮铁l铁＜F浮铝l铝，所以(G铁-F浮铁) l铁＞(G铝-F浮铝) l铝，左端下沉。

二、填空题（本大题7小题，共21分）
8、小于降低低高压锅
【解析】
(1)海拔越高的地方，空气越稀薄，因此在海拔为2033m的金佛山最高峰做这个实验，大气的压强一定小于海平面上的大气压，故测得的水银高度小于76cm汞柱．(2)大气压随高度的增加而减小，因此大气压的降低，会使液体的沸点降低，所以在高原地区的大气压强低，需使用高压锅煮饭．
（1）大气压随高度的增加而越稀薄，海平面上的大气压值等于76cm汞柱产生的压强．（2）液体的沸点与气压有关，气压越高，沸点越高．
9、小于 上浮
【解析】
两船并排行驶时，两船带动其周围的水随船向前运动，结果使两船内侧即两船之间的水流速度大于两船外侧的水流速度；水的流速越大，压强越小，水的流速越小压强越大，由于两船内侧水流速度大于两船外侧水流速度，因此两船内侧水的压强小于两船外侧水的压强，船内外侧的水存在压强差，水的压强差使两船靠近，进而发生碰撞；
轮船无论是在长江还是在海中都漂浮，浮力等于轮船重，受到的浮力不变；
因海水的密度大于河水的密度，由阿基米德原理F浮＝ρ液gV排可知，轮船进入海水时排开水的体积变小，即船身会上浮。
10、S 磁场 无线电波
【解析】
由图可知电源左端为正极，即电流从螺旋管左端流入，右端流出，根据螺旋管的线圈绕向，再利用安培定则可确定螺旋管右端为N极，左端为S极；磁场周围的曲线（磁感线）是用来描述磁场的强弱和方向的；无线电波（电磁波）可以传递信息，“北斗导航”进行导航时，卫星与导航设备之间是通过无线电波（电磁波）来进行通信的。
11、2017
【解析】
由图可知，电阻箱的读数为：R=2×1000Ω+0×100Ω+1×10Ω+7×1Ω=2017Ω。
12、0.2 导体
【解析】
200V＝0.2kV；电鳐放电自卫，其实利用了海水是一种导体的性质．
13、单车 压强
【解析】
试题分析：小华骑单车出行，若以行驶的单车为参照物，树与单车之间的位置不断发生变化，是运动的，所以他会看到路旁的树向后退去；自行车车座比较宽大，是在压力一定时，通过增大受力面积来减小压强，因此坐在宽大的车座上比较舒服．
【考点定位】减小压强的方法及其应用；参照物及其选择
14、做功；扩散
【解析】
试题分析：海南黎族人钻木取火是通过做功方式将机械能转化为内能；阳春三月，襄阳万亩桃花香气袭人，是分子在永不停息地做无规则运动，属扩散现象。
【考点定位】做功改变物体内能；扩散现象

三、作图题（共7分）
15、
【解析】
平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；过光心的光线经凹透镜折射后传播方向不改变，如图所示：

16、
【解析】
试题分析：从焦点发出的光线经过凸透镜折射后会变成平行于主光轴的光线；经过光心的光线的传播方向不变；如上图所示．
【考点定位】透镜的光路图
17、
【解析】
忽略空气阻力，小球从高处下落到竖直放置的弹簧上并压缩弹簧向下做减速运动，此时小球共受到重力和弹力两个力的作用，过小球重心分别沿竖直向下和竖直向上的方向画一条有向线段，用G和F表示，且G＜F，如图所示：

四、实验题（本大题共5小题，共20分）
18、相同 质量 39 加热时间长短 沙子 水 水
【解析】
试题分析：（1）为了研究水与沙子比热的大小，实验时，要控制水与沙子的初始温度、质量相等；（2）温度计的分度值是1℃，此时的温度是39℃；（3）实验中，是通过比较加热时间来间接反映沙子和水吸收热量的多少；（4）分析表中数据可知，对于质量相等的沙子和水：吸收相等热量，升温较快的是沙子；若使两者升高相同的温度，水加热时间较长，说明吸收的热量较多；由此可见水的比热容较大．
【考点定位】探究比热容的实验
19、便于确定像的位置 到平面镜的距离 大小 不能 玻璃板 物距（蜡烛A的位置）
【解析】
（1）实验中用玻璃板代替平面镜，物体一侧能看到物体的像，便于确定像的位置；
（2）用刻度尺测量物像到平面镜距离关系，比较像和物到平面镜的距离关系，然后得出结论；
（3）实验时采用两个完全相同的蜡烛，一个充当物体放在玻璃板的前面，另一个放在玻璃板的后面代替镜前的物体，便于比较物像大小关系；
（4）平面镜成虚像，所以移去后面的蜡烛B，并在其所在位置上放上一光屏，则光屏上不能承接到烛焰的像；
（5）要得出平面镜成像特点总结普遍性的规律，还应进行的操作是保持玻璃板的位置不变，改变物距，再做至少两次实验。
20、不相同 A 0.96A C 干路电流等于各支路电流之和
【解析】
根据题中“图甲是琪皓和孟伦同学探究并联电路的电流规律的电路图”可知，本题考查实验探究并联电路的电流规律，考查归纳法的运用、电流表读数及实验结论并联电路电流的规律。体现了对过程和方法的考查。
【详解】
（1）实验中，为得出普遍性的结论，他们应该选择规格不相同的两个小灯泡来进行实验；
（2）开关闭合前，琪皓同学发现电流表A的指针在零刻度线左端，电流表没调零，故选A；
（3）他们把电流表A纠正后，闭合开关进行实验，两灯都发光，电流表A与电流表A2的指针所指位置均为图丙所示，根据并联电路的规律，干路电流大于支路电流，故A表选用大量程，分度值为0.1A，示数为1.2A；
电流表A2选用小量程，分度值为0.02A，示数为0.24A，则通过L1的电流为1.2A﹣0.24A＝0.96A；
（4）实验中，我们都要进行多次测量，是为了得出普遍性的结论；
A．探究电流与电压的关系，进行多次测量是为了得出普遍性的结论；
B．探究杠杆的平衡条件，进行多次测量是为了得出普遍性的结论；
C．刻度尺测物体的长度，进行多次测量是为了取平均值减小误差，选C符合题意。
（5）根据所测实验数据，得出了如下的实验结论：并联电路中，干路电流等于各支路电流之和；
21、木块滑动的距离 让小球从同一高度自由滚下
【解析】
第一空．在该实验中我们用到了转换的方法，即将小球动能的大小转化为其对木块做功的多少来比较，即小球推动木块越远，其对木块所做的功就越多，即具有的动能就越大；反之就越少；
第二空．由于动能的大小与质量和速度有关，故想研究动能大小与质量的关系，应控制速度不变，故只需将不同质量的小球从同一高度释放，比较其推动木块所移动的距离大小即可．
22、答案见解析
【解析】
根据题中“现要测量电压表V的具体阻值”可知，本题考查测量电阻的方法。因为电压表实质相当于一个能够显示自身两端电压值的特殊电阻。故将电压表首先连接在电源两极，测出电源电压U1；然后再将电压表与定值电阻串联，测出电压表两端的电压U2，根据串联电路电压的关系和欧姆定律求得串联电路的电流和电压表的阻值。
【详解】
（1）实验电路图如下：

（2）主要实验步骤及所需测量的物理量
①对于图1电路，闭合开关，读出电压表V1的示数U1
②对于图2电路，闭合开关，读出电压表V1的示数U2
（3）Rv的表达式
由图2可知，电阻R0与RV串联，R0两端电压为U0=U1-U2，
串联电路的电流I=I0=，
因此电压表V的阻值
。

五、计算题（本大题共2小题，共13分）
23、（1）6V；（2）30Ω；（3）72J．
【解析】
（1）当开关S断开时，电路为R０的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；
（2）当开关S闭合时，电流表测干路电流，根据并联电路中各支路独立工作、互不影响可知通过R０的电流不变，根据并联电路的电流特点求出通过Rx的电流，根据并联电路的电压特点和欧姆定律求出Rx的阻值；
（3）根据可求通电lmin电阻Rx产生的热量．
【详解】
（1）当开关S断开时，电路为R０的简单电路，电流表测电路中的电流，
由可得电源电压：；
（2）当开关S闭合时，R０、Rx并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以通过R０的电流不变（仍然为0.6A），并联电路中干路电流等于各支路电流之和，通过Rx的电流：，并联电路中各支路两端的电压相等，所以电阻Rx的阻值：；
（3）开关S闭合时，R０、Rx并联，
通电lmin电阻Rx产生的热量：．
24、（1）12kg；（2）2000Pa；（3）4N。
【解析】（1）根据题意知道，容器中水的体积是：V=Sh=0.04m2 ×0.3m=0.012m3 ，
由ρ=m/V知道水的质量是：m=ρV=1×103 kg/m3 ×0.012m3 =12kg；
（2）因为容器内水深为0.3m，所以距容器底部0.1m处A点液体的压强是：p=ρgh=1×103 kg/m3 ×10N/kg×（0.3m-0.1m）=2000Pa；
（3）设塑料球的体积为V′，则其在该容器中完全浸没在水中时受到的浮力是：
F浮=ρ液 gV排=ρ液 gV′，
塑料球的重力是：G=m′g=ρ塑 V′g，
又因为用了16N的力恰好使塑料球完全浸没在水中，此时对塑料球受力是：F浮=F+G，
即ρ液 gV′=F+ρ塑 V′g，整理可得（ρ液 g-ρ塑 g）V′=F
代入数据得，（1×103 kg/m3 ×10N/kg-0.2×103 kg/m3 ×10N/kg）V′=16N，
解得塑料球的体积是：V′=2×10-3 m3 ，
由ρ=m/V可知塑料球的质量是：m球=ρ塑料V′=0.2×103 kg/m3 ×2×10-3 m3 =0.4kg，
所以塑料球的重力是：G球=m球 g=0.4kg×10N/kg=4N。
点睛：本题考查的是密度公式、液体压强公式及阿基米德原理的综合运算，是一道综合题，考查的知识点较多，但难度不大。

六、综合能力题（本大题共3小题，共18分）
25、增大 2N 1920J
【解析】
（1）由甲图可知，R1与R2并联，电流表测干路总电路。由乙图可知，当R1受到的压力从0N增加到3N的过程中，R1的阻值在减小，则通过R1的电流会增大；R2是定值电阻，则通过R2的电流不变。所以干路电流等于两支路电流之和也在增大，即电流表示数增大。
（2）通过R2的电流为I2===0.4A，当电流表示数为I=0.6A时，通过R1的电流为I1=I-I2=0.6A-0.4A=0.2A，此时压敏电阻的阻值为R1===40Ω，对照乙图可知，此时压敏电阻R1受到的压力为2N。
（3）R2连续工作10min产生的热量为Q===1920J
26、小于 小 0.6s 4×106J 见解析
【解析】
（1）轿车在快速行驶过程中，车子上方空气的流速大于车子下方空气的流速，由于气体在流速大的地方压强小，因而车子上方气体的压强小于车子下方气体的压强，轿车上下方所受到的压力差形成向上的升力，从而使得轿车对地面的压力小于车的重力；
（2）车速不能超过60km/h，则，，即：时间间隔应小于0.6s，即可启动违章拍照．
（3）轿车通过该引桥时所做的功为：W=Pt=80×1000W×50s=4×106J．
（4）推导：总功为：W总=FL，有用功为：W有用=GH，
在不计摩擦的情况下，W总=W有用，即：FL=GH，则，
由此可知：当G、H一定时，L越大，F就越小．
27、变大 R0 9V 1V 20Ω
【解析】
（1）由电路可知，热敏电阻和定值电阻串联，由图乙可知，当温度升高时，热敏电阻的阻值变小，电路的总电阻变小，根据可知电路中的电流变大，根据U=IR可知定值电阻两端的电压变大；
（2）①由（1）可知，温度升高，定值电阻R0两端的电压变大，所以温度升高，电压表示数增大，电压表应该与R0并联；
②电压表的最大值是3V，温度表的量程为80℃，温度80℃时，电路中的电流，由图乙得温度80℃时，热敏电阻R1=40Ω，
电源电压U=I（R1+R0）=0.15A×（40Ω+20Ω）=9V；
③由图乙可知温度为0℃时热敏电阻的阻值为R1′=160Ω，电路中的电流，电压表示数为U0′=I′R0=0.05A×20Ω=1V；改装好的温度表“0℃”对应的电压值是1V；
（3）①由图乙可知：热敏电阻R1的最小阻值为20Ω，当热敏电阻为20Ω时，通过电路的电流，R0两端的电压，会超过电压表的量程，根据串联分压可知将R2串联在电路中，如图所示：

②由题意得：当热敏电阻为20Ω时，能达到测量的最大值，此时电压表示数为3V，电路中的电流，总电阻，则R2=R总-R1-R0=60Ω-20Ω-20Ω=20Ω。
