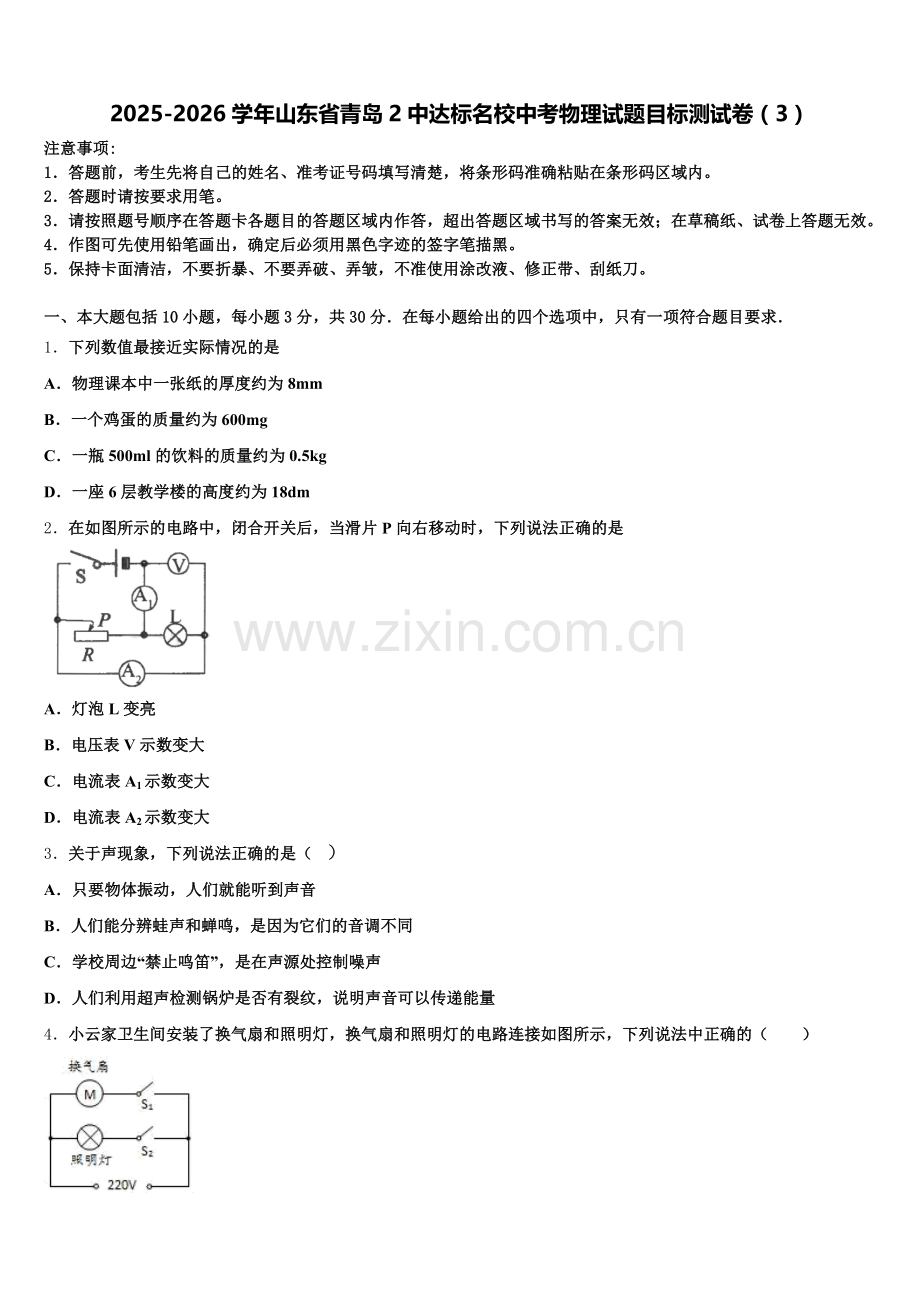

2025-2026学年山东省青岛2中达标名校中考物理试题目标测试卷（3）
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．下列数值最接近实际情况的是
A．物理课本中一张纸的厚度约为8mm
B．一个鸡蛋的质量约为600mg
C．一瓶500ml的饮料的质量约为0.5kg
D．一座6层教学楼的高度约为18dm
2．在如图所示的电路中，闭合开关后，当滑片P向右移动时，下列说法正确的是

A．灯泡L变亮
B．电压表V示数变大
C．电流表A1示数变大
D．电流表A2示数变大
3．关于声现象，下列说法正确的是（ ）
A．只要物体振动，人们就能听到声音
B．人们能分辨蛙声和蝉鸣，是因为它们的音调不同
C．学校周边“禁止鸣笛”，是在声源处控制噪声
D．人们利用超声检测锅炉是否有裂纹，说明声音可以传递能量
4．小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的（　　）

A．换气扇和照明灯是串联
B．换气扇和照明灯不能同时工作
C．换气扇和照明灯工作时，它们两端的电压一定相等
D．换气扇和照明灯工作时，通过它们的电流一定相等
5．小车重200N，人用30N的水平力推小车沿水平路面匀速前进50m的过程中，下列判断正确的是
A．重力做功为10000J
B．人对车做功10000J
C．人对车做功1500J
D．小车受到的阻力是230N
6．下列关于家庭电路和安全用电常识的说法，错误的是
A．开关应该接在火线与灯泡之间
B．若空气开关“跳闸”，一定是使用了大功率用电器
C．使用试电笔判断火线、零线时，手要按住笔尾金属体
D．使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连
7．对下列四张图片涉及物理知识运用的解释或理解，说法错误的是
A．微波炉是一种电热器，工作时将电能转化为内能
B．原子由原子核和核外电子构成，原子核由质子和中子构成，原子整体不显电性
C．导线刮擦电池两极时，听到收音机发出“嚓嚓”的响声，说明了电磁波的存在
D．核电站利用核反应堆产生的能量推动汽轮机做功带动发电机发电
8．当湿润的空气升入高空时，水蒸气会遇冷形成云，关于云的组成一定是
A．气体 B．液体 C．固体 D．液体或固体
9．如图所示，电源电压为4.5V，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω1A”，小灯泡L标有“2.5V1.25W”（不考虑温度对灯丝电阻的影响）．在保证电路安全的情况下，移动滑动变阻器的滑片，下列说法中不正确的是

A．小灯泡的额定电流是0.5A
B．电流表的示数变化范围是0.3A～0.5A
C．电压表的示数变化范围是0～3V
D．滑动变阻器连入电路的阻值变化范围是4Ω～10Ω
10．如图所示下列说法正确的是（ ）

A．图甲将丝绸摩擦过的两根玻璃棒相互靠近时发现相互吸引
B．图乙将毛皮摩擦过的橡胶棒接触验电器的金属球，就有正电荷转移到验电器的金属箔上
C．图丙把导线接在一个小灯泡的两端，发现小灯泡变亮了
D．图丁开关闭合后，发现灯泡熄灭，输电线因电流过大而烧毁的原因是短路
二、填空题（本大题包括7小题，每小题2分，共14分）
11．如图1的电路中，电源电压不变，灯泡RL的阻值小于变阻器R2的最大阻值，且R1的阻值是灯泡电阻RL的两倍，灯泡电阻不随温度发生变化。现只闭合S2，滑动变阻器滑片P从a端滑到b端的过程中，变阻器R2的电功率与它两端电压的关系图线如图，滑动变阻器滑片到达b端时，R2的功率为此时电路总功率的80%，则此时RL:R2=____；若同时闭合S1、S2、S3，电路消耗的最小总功率为____W。

12．(1)如图圆柱形容器杯中100g水，放在水平桌面上，小明往杯中加入4g的盐充分搅拌后发现液面几乎不变，说明_________．此时水对杯底的压强_________（填“变大”或“不变”或“变小”），若忽略加盐过程中溶液体积变化，则盐水的密度是_________kg/m1．
小明记录一杯100g清水温度随时间变化并绘制出了图像，如图，但14分钟后图像遗忘了，他补充了a，b两条图像，其中正确的图线是_________．
13．在我国，随着人民生活水平的提高，汽车已经进入千家万户，ABS刹车辅助系统是一种先进的汽车制动装置，在紧急制动时增加刹车力度，从而将制动距离缩短。汽车制动时所产生的热不能再次用来发动汽车，说明能量转化与转移具有________________；乘车时要系好安全带，这是为了减小汽车刹车时由于_______________对人造成的伤害。
14．发电机的工作原理是_____，核电站是利用核_____产生的能量发电的（选填“裂变”或“聚变”）
15．环卫工人驾驶着洒水车以9 km/h的速度在市区道路上行驶，进行路面洒水工作，通过2.25 km道路所用的时间为________h，洒水车1 s内行驶的路程是________m.
16．生活中许多现象都可以用我们热学的物理知识解释，例如腌制咸鸭蛋使盐进入鸭蛋中是一种_______现象，烧水煮鸡蛋是利用__________的方式改变鸡蛋的内能．完成光路图（凹透镜和凸透镜的左焦点重合）
甲乙两种液体的比热容之比2:1，当它们吸收的热量之比为4:3时，升高的温度之比为1:3，则甲乙的质量之比为__________．
17．潜水艇是靠改变自身重力来实现上浮和下沉的（如图所示）．当一艘 潜水艇处于如图甲、乙、丙三个位置时，自身受到的浮力分别为F甲、 F乙 和F丙，则其中数值最小的是_____（选填“F甲”、“F乙”或“F丙”）； 潜水艇在丙位置时受到的水的压力_____在乙位置时受到的水的压 力，因为物体在液体中所受的压强与_____有关．

三、作图、实验与探究题（本大题包括5小题，共34分）
18．如图1、2是三条入射光线，确定折射光线或完成光路图。
（_____）

19．如图，画出磁极间磁感线方向．
（_____）

20．在“探究小灯泡的亮度与电功率的关系”的实验中，实验小组选取了一个标有“2.5V”的小灯泡和必要的实验器材，连接的实物电路如图甲所示．

（1）如图甲所示是小明同学连接的部分电路，请你用笔画线代替导线，将图中的实物电路连接完整，要求滑动变阻器的滑片向右移动时，小灯泡变暗．
（______）
（2）电路连接正确后，闭合开关，小明发现电压表有明显示数，电流表指针几乎不动，小灯泡不发光，产生这一现象的原因可能是______．
（3）排出故障后，继续实验，调节滑片并把多次测量的电流和电压绘制成I-U图像，如图乙所示，根据图像可知，小灯泡正常发光时的电流为_______A，额定功率为_____W．
（4）请你为实验需要测量和计算的物理量及记录的现象，在方框内画出一个记录实验数据的表格．
（______）

21．小聪同学为了测量盐水的密度，进行以下实验：

（1）将待测盐水倒入烧杯中，用已调好的天平测量烧杯和盐水的总质量（如图甲）．由图可知烧杯和盐水的总质量是_____g；
（2）将烧杯中的盐水倒入一部分到量筒中（如图乙）
（1）用已调好的天平测量剩余盐水和烧杯的总质量（如图丙），由此可知盐水的密度是_____kg/m1．
（4）小方设计另一种测量盐水密度的实验方案：用天平测出空烧杯的质量m1，向烧杯内倒入适量盐水，再测出烧杯和盐水的总质量m2；然后把烧杯内的盐水全部倒入量筒内，测出量筒内盐水的体积为V；盐水密度的表达式ρ＝_____．则测出盐水的密度值_____（选填“偏大”或“偏小”），产生误差的原因是_____．
22．图是“探究导体在磁场中运动时产生感应电流的条件”的实验装置。闭合开关后，导体棒、灵敏电流计、开关、导线组成闭合电路。实验观察到的现象如下表
实验序号
磁场方向
导体棒ab运动方向
灵敏电流计指针偏转情况
1
向下
向上
不偏转
2
向下
不偏转
3
向左
向右偏
4
向右
向左偏
5
向上
向上
不偏转
6
向下
不偏转
7
向左
向左偏
8
向右
向右偏

（1）实验时通过观察_____来判断电路中是否产生感应电流。
（2）由实验可知，闭合电路中的部分导体在磁场中做_____运动时，电路中产生感应电流。
（3）比较第4次和第_____次实验可知，导体棒运动方向相同时，感应电流的方向与磁场的方向有关。
（4）比较第7次和第8次实验可知_____。
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．如图所示电路中，灯泡L标有“6V 3W”字样（不计温度对灯丝电阻的影响），当开关S闭合，S1断开，滑动变阻器的滑片P在最左端时，灯泡L正常发光.求：
电源电压；当开关S闭合，S1断开，滑动变阻器的滑片P滑至中点时，电流表的示数是0.2A，滑动变阻器R的最大阻值及小灯泡的实际功率；当开关S、S1闭合，滑片P滑至最右端时，通电1min电路消耗的电能。
24．如图是小明家的电热水壶及其铭牌，小明将该电热水壶接入家庭电路，用它来加热1.5kg水．

（1）该电热水壶正常工作时的电流为多少？
（2）水从20℃加热到100℃吸收的热量为多少？
（3）小明烧开这壶水实际用时10min，则该电热水壶的效率为多少？
参考答案

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、C
【解析】
A、一般纸张的厚度在75μm左右，物理课本一张纸的厚度与此差不多，在80μm=0.08mm左右，故A错误；
B、10个鸡蛋的质量大约1斤，而1斤=500g，所以一个鸡蛋的质量在50g=5×104mg左右，故B错误；
C、饮料的密度与水的密度差不多，在1.0g/cm3左右，一瓶500ml=500cm3的饮料的质量约为m=ρV=1.0g/cm3×500cm3=500g=0.5kg，故C正确；
D、一层楼的高度在3m左右，6层楼的高度在18m=180dm左右，故D错误．
2、C
【解析】
由电路图可知,灯泡L与滑动变阻器R并联，电压表V测电源的电压，电流表A1测干路电流,电流表A2测L支路的电流。因电源的电压不变，所以滑片移动时，电压表的示数不变，故B错误；
因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过L的电流和实际功率不变，即L的亮度不变，故A错误；
当滑片P向右移动时，变阻器接入电路中的电阻变小，由可知，通过R的电流变大，
因并联电路中干路电流等于各支路电流之和，所以干路电流变大，即电流表A1的示数变大，由P=UI可知，整个电路消耗的总功率变大，故C正确，D错误。
3、C
【解析】
A. 声音由物体的振动产生，但物体振动时，其频率可能不在人的听觉范围内，所以人们可能是听不到此声音的，故A错误；
B. 音色是发声体特有的特征，可以用来区分声源，所以人们能分辨蛙声和蝉鸣，是因为它们的音色不同，故B错误；
C. 学校周边“禁止鸣笛”，是在声源处控制噪声，故C正确；
D. 人们利用超声检测锅炉是否有裂纹，说明声音可以传递信息，故D错误；
故选C．
点睛：注意能正确区分声音的三个特征，即音调、响度、音色，其中音色是发声体特有的特征，由声源振动的材料、方式等决定，可以用来区分声源．
4、C
【解析】
AB．由图知，换气扇和照明灯是并联的，且都有单独开关控制，则通过开关的控制两用电器可以单独工作，也可以同时工作，故AB错误；
C．由并联电路的特点可知，换气扇和照明灯工作时，它们两端的电压一定相等，故C正确；
D．由于换气扇和照明灯的功率不一定相同，则通过的电流不一定相同；故D错误．
5、C
【解析】
试题分析：功等于力与沿力的方向移动距离的乘积．小车重200N，人用30N的水平力推小车沿水平路面匀速前进50m的过程中，小车没有沿重力的方向移动距离，重力做功为零；人对车做功为W="Fs=30N" ×50m =1500J．故选C
考点：功的计算
6、B
【解析】
A. 开关应该接在火线与灯泡之间，这样开关断开时，灯与火线断开更安全，故A正确；
B. 若空气开关“跳闸”，可以是使用了大功率用电器，也可以是发生了短路，故B错误；
C. 使用试电笔判断火线、零线时，手要按住笔尾金属体，这样才会通过人体形成通路，氖管才可能发光，故C正确；
D. 使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连，用电器漏电时，电流通过地线导入大地，更安全，故D正确；
故B符合题意．
点睛：牢记家庭电路电流过大的原因，一是短路，电流很大，二是电功率过大，都会造成空气开关跳闸或保险丝熔断．
7、A
【解析】
A、微波炉是利用电磁波加热食品的，不是利用电流的热效应，不属于电热器，故A错误，符合题意；
B、原子由带正电的原子核和带负电的核外电子构成，原子核由带正电的质子和不带电的中子构，原子核所带正电荷与核外电子所带负电荷数量相等，整个原子不显电性，故B正确；
C、收音机发出“嚓嚓”的响声是受到电磁波的干扰，而迅速变化的电流周围才能产生电磁波，故C正确，不符合题意；
D、核能发电时，在核反应堆中，铀核的裂变将核能转化为内能；在汽轮机中，内能再转化为机械能；在发电机中，机械能转化为电能，所以核电站利用核反应堆产生的能量推动汽轮机做功带动发电机发电，故D正确，不符合题意。
8、D
【解析】
水蒸气上升的过程中，空气的温度变低，导致水蒸气放热液化形成小水滴，若空气的温度很低，水蒸气会放热凝华形成小冰晶；小水滴和小冰晶分别是液体和固体，被上升的气流顶起，从而形成人看见的云，故D正确，ABC错误。
9、C
【解析】
由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流．
A、根据P＝UI得，小灯泡的额定电流：I额＝＝＝0.5A，故A正确，不符合题意；
BC、灯泡正常发光时的电压UL＝2.5V，功率PL＝1.25W，因串联电路中总电压等于各分电压之和，所以，电压表的最小示数：UR＝U﹣UL＝4.5V﹣2.5V＝2V，又因电压表的量程为0～3V，所以，电压表示数变化范围是2V～3V，故C错误，符合题意；
因串联电路中各处的电流相等，且灯泡正常发光时的电流为0.5A，电流表的量程为0～0.6A，变阻器允许通过的最大电流为1A，所以，电路中的最大电流I大＝0.5A，此时滑动变阻器接入电路中的电阻最小，由I＝可得，滑动变阻器接入电路中的最小阻值：R小＝＝4Ω，
灯泡的电阻：RL＝＝＝5Ω，当电压表的示数最大为UR′＝3V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，此时灯泡两端的电压：UL′＝U﹣UR′＝4.5V﹣3V＝1.5V，电路中的最小电流：I小＝＝0.3A，则电流表示数变化范围是0.3A～0.5A，故B正确，不符合题意；
D、滑动变阻器接入电路中的最大阻值：R大＝＝10Ω，则滑动变阻器连入电路的阻值变化范围是4Ω～10Ω，故D正确，不符合题意．
10、D
【解析】
A．丝绸摩擦过的两根玻璃棒都带正电荷，相互靠近时同种电荷相互排斥，故A错误。
B．将毛皮摩擦过的橡胶棒接触验电器的金属球，橡胶棒上多余的电子转移到验电器的金属箔上，使箔片带同种电荷相互排斥而张开角，故B错误。
C．把导线接在一个小灯泡的两端，小灯泡被短路，灯泡不发光，故C错误。
D．图丁开关闭合后，金属线将灯泡短路，发现灯泡熄灭，由于短路输电线因电流过大而烧毁，故D正确。

二、填空题（本大题包括7小题，每小题2分，共14分）
11、1:4 15W
【解析】
只闭合S2时，电路中只有灯泡与滑动变阻器串联。当滑片到达b端时，R2的功率为此时电路总功率的80%，则灯泡功率为电路总功率的20%，即此时灯泡功率PL与滑动变阻器功率P2之比为PL:P2=20%:80%=1:4。因此时灯泡与滑动变阻器串联电流相等，且由P=I2R得R=，所以===；
由图像知，滑片P从a端滑到b端的过程中R2的最大功率为5W，由串联电路特点和欧姆定律可得，电路中电流：，由P=I2R可得R2的的电功率为=====，当R2=RL时，P2有最大值，所以===，即有：。由图甲知，当同时闭合S1、S2、S3时，R1、R2并联。当滑片在b端时，滑动变阻器阻值最大，电路的总电阻最大，电源电压一定，由知，此时电路消耗总功率最小。因R1=2RL，R2=4RL，所以=====15W。
12、分子间有空隙 变大 1.04×101 kg/m1 a
【解析】
（1）小明往杯中加入4g的盐充分搅拌后发现液面几乎不变，说明分子间有空隙；
小明往杯中加入4g的盐充分搅拌后发现液面几乎不变，即液体的体积不变，但液体总质量变大，所以液体的密度变大，
根据p=ρgh可知，此时水对杯底的压强变大；
根据ρ=可得，水的体积：
V水===1×10﹣4m1，
忽略加盐过程中溶液体积变化，则盐水的体积：
V盐水=V水=1×10﹣4m1，
则盐水的密度：
ρ盐水====1.04×101 kg/m1．
（2）根据图象可知，14分钟后水全部凝固成冰，该过程中质量不变，但冰的比热容比水的比热容小，由Q=cm△t可知，在放出相同热量的情况下，比热容越小，温度降低的越快，所以冰降温要快；
由图可知，b段比水降温要慢些，a段比b段温度降低的要快些，所以正确的图线是a．
13、方向性 惯性
【解析】
汽车在紧急制动时增加刹车力度，制动距离缩短。克服摩擦做功产生热，所以能量转化和转移具有方向性，由于摩擦使机械动能转化为内能，但这些内能不能自动地再次开动汽车；由于人具有惯性，汽车刹车时要保持原来的运动状态，会对人造成伤害。为了防止惯性带来的危害，乘车时要系好安全带。
14、电磁感应现象 裂变
【解析】
（1）发电机是利用电磁感应现象制成的；在发电机过程中，机械能转化为电能。
（2）核电站是利用原子核发生裂变时释放能量来发电的。
15、0.25 2.5
【解析】
[1]由题意可知，
v=9km/h，s1=2.2.5km，
根据公式v=s/t可得，通过2.25km道路所用的时间为：
t=s1/v=2.25km/9km/h=0.25h；
[2]由题可知：
v=9km/h=9×1/3.6m/s=2.5m/s，
根据公式v=s/t可得，洒水车1 s内行驶的路程是：
s=vt2=2.5m/s×1s=2.5m．
16、扩散 热传递 2:1
【解析】
（1）把鸭蛋放在盐水里一段时间，鸭蛋就变咸了，这是鸭蛋与盐之间的扩散现象，是分子热运动的结果；烧水煮鸡蛋，水的温度高，鸡蛋温度低，两者之间存在温度差，所以发生热传递，是利用热传递改变物体内能的．
（2）入射光线平行于凸透镜的主光轴，所以经凸透镜折射后会射向凸透镜左侧焦点，由于凸透镜左侧焦点与凹透镜左侧焦点重合，所以折射光线再经凹透镜折射后会沿平行于主光轴的方向射出，如图所示：

（3）由题知，甲、乙两种液体的比热容之比是2：1，升高的温度之比是1：3，吸收的热量Q吸甲：Q吸乙=4：3，∵Q吸=cm△t，∴m=，∴m甲：m乙=：=×=×=2：1．
17、F甲 大于 深度
【解析】
由图可知，V甲排＜V乙排=V丙排，根据F浮=ρ液gV排可知：F甲＜F乙=F丙；由图可知，潜水艇在丙位置时的深度h丙大于在乙位置时的深度h乙，由p=ρgh可知，潜水艇在丙位置时受到水的压强较大；潜水艇的表面积S不变，根据F=pS可知，此时潜水艇受到水的压力较大．
故答案为F甲；大于；深度．

三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
（1）首先通过入射点垂直于镜面画出法线，根据反射角等于入射角画出反射光线。如图所示：
（2）对于凹透镜，指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凹透镜折射后折射光线的反向延长线通过焦点。如图所示：

19、
【解析】
根据磁感线在磁体的周围是从N极出来，回到S极可进行作图，如图：

点睛：本题考查的是磁感线的特点以及磁感线的作图，相对比较简单，是基础题．
20、 小灯泡断路 0.5 1.25 见解析所示
【解析】
(1)根据要求滑动变阻器的滑片向右移动时，小灯泡变暗，即电流变小，电阻变大，故滑片以左电阻丝连入电路中，灯的额定电压为2.5V，故电压表选用小量程与灯并联，如下所示：

(2)电路连接正确后，闭合开关，小明发现电压表有明显示数，电流表指针几乎不动，小灯泡不发光，产生这一现象的原因可能是小灯泡断路．(3)根据图乙电流和电压绘制成的I−U图象，小灯泡正常发光时的电流为0.5A，灯的额定功率为：P＝UI＝2.5V×0.5A＝1.25W；(4)表格内容包含灯泡的电压、通过的电流、电功率及灯的亮度(要分别记录灯在高于、等于、低于额定电压下发光情况)，实验数据的表格如下所示：
实验次数
灯泡两端的电压U/V
通过灯泡的电流I/A
灯泡的电功率P/W
灯泡的亮度
1

2

3

（1）根据要求滑动变阻器的滑片向右移动时，小灯泡变暗确定变阻器的连接，根据灯的额定电压确定电压表选用的量程与灯并联；（2）若电流表示数几乎为0，灯不发光，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的电路断路了；（3）根据图乙找出灯的额定电压下的电流，根据P＝UI求灯的功率；（4）根据实验目的和记录的物理量设计表格．
21、72.4 1.11×101 偏大 把烧杯内的液体全部倒入量筒时，烧杯上有残留，导致测量液体的体积偏小
【解析】
（1）在天平的标尺上，1g之间有5个小格，一个小格代表的质量是0.2g，即天平的分度值为0.2g；
烧杯和液体的总质量是m1＝50g+20g+2.4g＝72.4g；
（1）量筒的分度值为2cm1，量筒中液体的体积为V＝40cm1；
剩余液体和烧杯的质量为m2＝25g+2.2g＝27.2g；
量筒中液体的质量为m＝m1﹣m2＝72.4g﹣27.2g＝45.2g，
液体的密度为ρ＝=＝1.11g/cm1＝1.11×101kg/m1．
（4）液体的质量为m＝m2﹣m1，
液体的密度：ρ＝=．
把烧杯内的液体全部倒入量筒时，烧杯上有残留，导致测量液体的体积偏小，由公式ρ＝知：密度测量结果偏大．
22、灵敏电流计指针是否偏转 切割磁感线 8 感应电流的方向和导体运动的方向有关
【解析】
（1）通过观察灵敏电流计的指针是否偏转来判断电路中是否有电流。
（2）由表格中数据知，当开关断开时，不会有电流产生；若导体向上运动或向下运动时，不切割磁感线，此时电路中也没有电流，可得产生感应电流的条件是：闭合电路的部分导体，在磁场中做切割磁感线运动。
（3）由表格中数据知，4和8的导体运动方向相同，磁场方向不同，电流表指针的偏转方向也不同，说明感应电流的方向与磁场的方向有关。
（4）比较第7次和第8次实验可知，磁场方向相同，导体的运动方向不同，电流表指针的偏转方向不同，说明感应电流的方向与导体运动的方向有关。

四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1）6V； （2）0.48W； （3）60J
【解析】
（1）当开关S闭合，S1断开时，滑动变阻器的滑片滑至最左端时，只有L接入电路，且正常发光，电源电压U=U额=6V；
（2）当开关S闭合，S1断开时，滑动变阻器的滑片滑至中点，灯泡L与滑动变阻器R串联，总电阻R总==30Ω，灯泡的电阻RL=，R中=R总-RL=30Ω-12Ω=18Ω，R=2R中=2×18Ω=36Ω，P实=I实2RL=(0.2A)2×12Ω=0.48W；
（3）当开关S、S1都闭合，滑动变阻器的滑片滑至最右端时，电路中只有R工作，通电1min电路消耗的电能：W==60J。
答：（1）电源电压是6V；
（2）滑动变阻器R的最大阻值是36Ω，小灯泡的实际功率是0.48W；
（3）当开关S、S1闭合，滑片P滑至最右端时，通电1min电路消耗的电能是60J。
24、（1）5A；（2）5.04×105J；（3）76.4%
【解析】
（1）电热水壶正常工作时的电流：I==5A；
（2）水从20℃加热到100℃吸收的热量：Q吸=cm（t-t0）=4.2×103J/（kg•℃）×1.5kg×（100℃-20℃）=5.04×105J；
（3）电热壶正常工作时的功率为1100W，正常工作10min将水烧开，则电热水壶消耗的电能：W=Pt=1100W×10×60s=6.6×105J，电热水壶的效率：η=≈76.4%．
答：（1）该电热水壶正常工作时的电流为5A；
（2）水从20℃加热到100℃吸收的热量为5.04×105J；
（3）该电热水壶的效率为76.4%．
