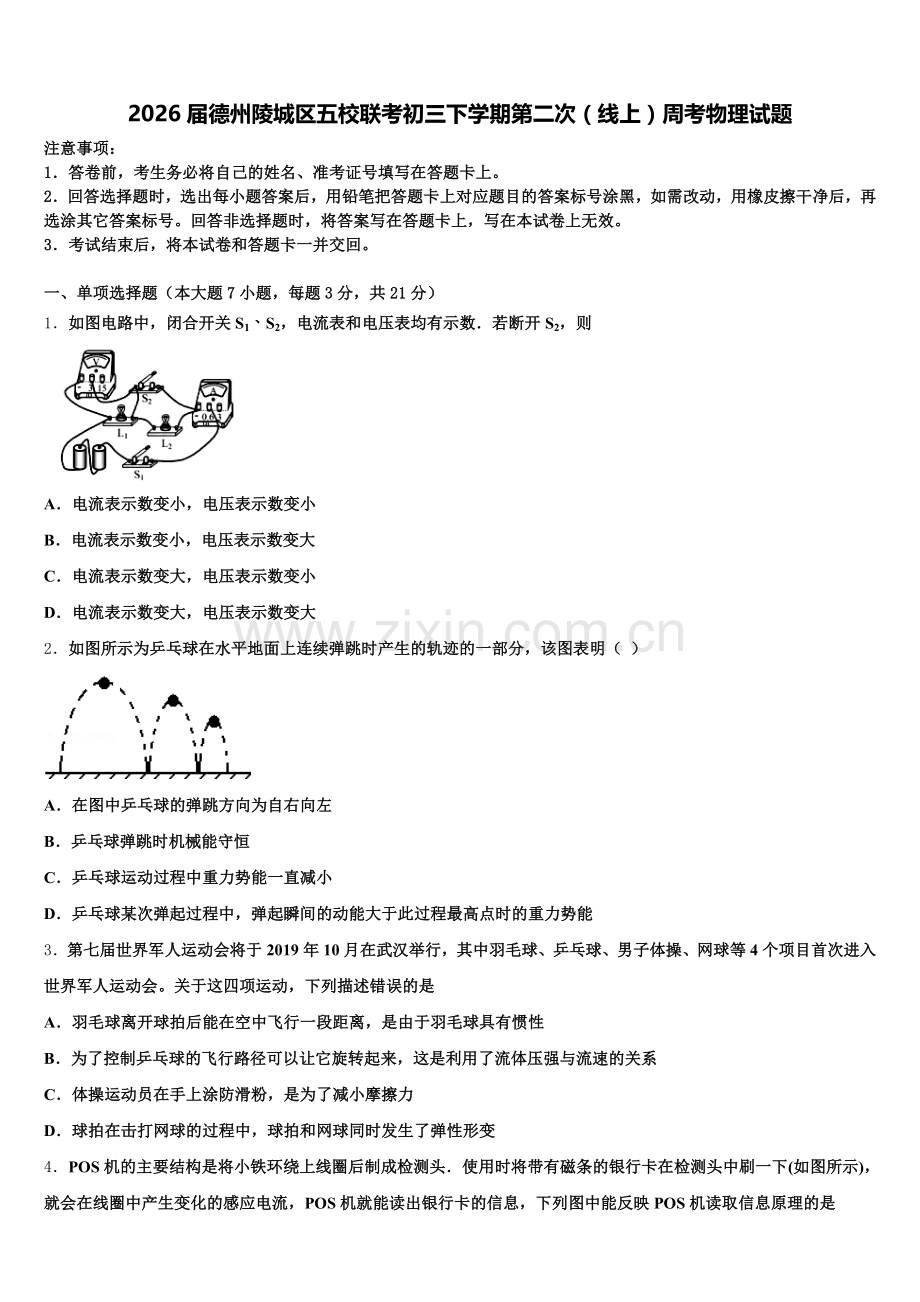

2026届德州陵城区五校联考初三下学期第二次（线上）周考物理试题
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。

一、单项选择题（本大题7小题，每题3分，共21分）
1．如图电路中，闭合开关S1、S2，电流表和电压表均有示数．若断开S2，则

A．电流表示数变小，电压表示数变小
B．电流表示数变小，电压表示数变大
C．电流表示数变大，电压表示数变小
D．电流表示数变大，电压表示数变大
2．如图所示为乒乓球在水平地面上连续弹跳时产生的轨迹的一部分，该图表明（ ）

A．在图中乒乓球的弹跳方向为自右向左
B．乒乓球弹跳时机械能守恒
C．乒乓球运动过程中重力势能一直减小
D．乒乓球某次弹起过程中，弹起瞬间的动能大于此过程最高点时的重力势能
3．第七届世界军人运动会将于2019年10月在武汉举行，其中羽毛球、乒乓球、男子体操、网球等4个项目首次进入世界军人运动会。关于这四项运动，下列描述错误的是
A．羽毛球离开球拍后能在空中飞行一段距离，是由于羽毛球具有惯性
B．为了控制乒乓球的飞行路径可以让它旋转起来，这是利用了流体压强与流速的关系
C．体操运动员在手上涂防滑粉，是为了减小摩擦力
D．球拍在击打网球的过程中，球拍和网球同时发生了弹性形变

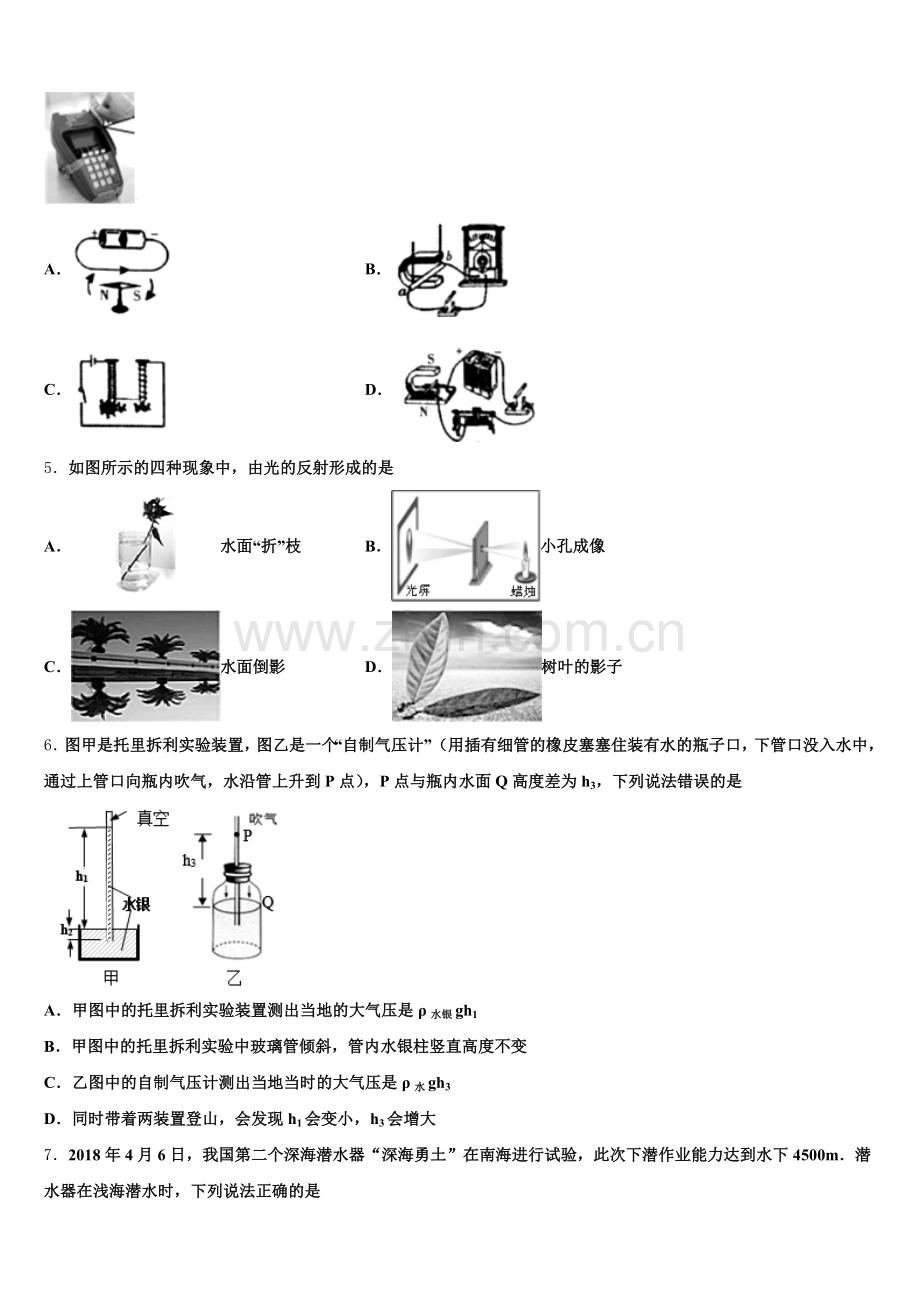

4．POS机的主要结构是将小铁环绕上线圈后制成检测头．使用时将带有磁条的银行卡在检测头中刷一下(如图所示)，就会在线圈中产生变化的感应电流，POS机就能读出银行卡的信息，下列图中能反映POS机读取信息原理的是

A． B．
C． D．
5．如图所示的四种现象中，由光的反射形成的是
A．水面“折”枝 B．小孔成像
C．水面倒影 D．树叶的影子
6．图甲是托里拆利实验装置，图乙是一个“自制气压计”（用插有细管的橡皮塞塞住装有水的瓶子口，下管口没入水中，通过上管口向瓶内吹气，水沿管上升到P点），P点与瓶内水面Q高度差为h3，下列说法错误的是

A．甲图中的托里拆利实验装置测出当地的大气压是ρ水银gh1
B．甲图中的托里拆利实验中玻璃管倾斜，管内水银柱竖直高度不变
C．乙图中的自制气压计测出当地当时的大气压是ρ水gh3
D．同时带着两装置登山，会发现h1会变小，h3会增大
7．2018年4月6日，我国第二个深海潜水器“深海勇土”在南海进行试验，此次下潜作业能力达到水下4500m．潜水器在浅海潜水时，下列说法正确的是
A．它在水面下下潜过程中，所受的压强变大
B．它在水面下下潜过程中，所受的浮力变大
C．它是通过改变自身的体积，实现上浮与下潜
D．它在水面下匀速下潜过程中，机械能保持不变
二、填空题（本大题7小题，共21分）
8．小斌同学用如图所示的皮卷尺测量教室黑板的长度，他先观察了皮卷尺的______为20m、分度值为1cm，接着将皮卷尺的A点与黑板的一端对齐，沿着黑板测量其长度，他测量前缺少的步骤是：__________．

9．小明在家探究鸡蛋受到的浮力大小与哪些因素有关，如图所示，鸡蛋浸没在水中时，所受到的浮力为 ________ N；如果直接将该鸡蛋投入水中，该鸡蛋将________（填“上浮”、“悬浮”或“下沉”）；若鸡蛋上表面距离水面10cm，则鸡蛋上表面受到水的压强是________ Pa（g=10N/kg）．

10．在家庭用电的调查研究综合实活动中，小明观察到家中电能表的表盘如图所示，示数为 kw·h.用测电笔检测插座时，发现氖管发光，说明接触的是 线，使用测电笔时，手必须和 （笔尖/笔尾）金属电极接触.

11．如图是物理兴趣小组设计的测定风速的装置.当吹过探头的风速增大时，由于探头上、下表面空气流速不同，空气对探头产生____（向上/向下/水平）方向的作用力增大，探头带滑片p移动，电路中电压表的示数____（增大/减小/不变）.为了让风速增大时，该风速测定装置的示数变大，请你提出一项合理的改进措施：____.

12．在“探究串联电路电压的特点”活动中，小明同学在测量灯泡L1两端的电压时，闭合开关，发现电压表的示数为零，原因可能是灯泡L1短路或者是L2_____。

13．规格分别为“6V 3W”和“6V 6W”的甲、乙两只小灯泡，若将它们并联后接入电压为6V的电路中，比较两灯的亮度是_____（甲灯亮些/乙灯亮些/一样亮）；若将它们串联后接入电压为9V的电路中比较两灯的亮度是_____．（甲灯亮些/乙灯亮些/一样亮）
14．洒水车在工作时要求速度不能太快，一辆洒水车在马路上作业时，20min行驶了8km，该洒水车的速度为________km/h。在洒水的过程中，洒水车的机械能____________（选填“变大”、“变小”或“不变”）。洒水结束，洒水车快速行驶回基地，乘坐小汽车的小明与洒水车擦身而过时，感觉到车身有一点晃动，其原因是：_________。
三、作图题（共7分）
15．如图所示，一木块正沿着固定在地面上的光滑斜面下滑，请作木块受到的重力G和支持力F的示意图。

16．如图，请作出凸透镜的入射光线和从空气进入水中的折射光线。

在如图中画出沿斜面减速上滑的物体所受的重力G以及斜面受到的压力F压的示意图。

17．图甲是打开的汽车后备箱盖，它被液压杆支撑（不计后备箱盖重）．关箱盖时，它可看作一个杠杆，图乙是其简化图：O是支点，F2是液压杆作用在A点的阻力．请在图乙中画出：阻力臂l2；在B点关上后备箱盖的最小动力F1．

四、实验题（本大题共5小题，共20分）
18．小梦帮妈妈拾餐桌时不小心将一杯水碰倒.他赶忙拿干抹布去擦，却很难将水擦干.妈妈见状拿了另一块干抹布擦，很快就将桌上的水擦干了，他感到有些奇怪.观察发现妈妈拿的抹布和他拿的抹布布料不同.于是他用三个形状和大小相同的水杯，质量相同的棉布、麻布和潘论布各一块，足够的水，设计实验探究抹布的吸水能力是否与布料的种类有关.
（1）将三个水杯中倒入质量_____的水，分别将三块布放入各个水杯中让水浸透，然后将三块布分别取出.从方便和准确的角度看，应观察和比较_____，将现象记入下表.
布料种类
涤纶
麻
棉
杯中所剩水量
最多
较少
最少
布块所含水量
最少
较多
最多
（2）炎热的夏天，人体出汗较多.应尽量采用_____类的布料来制作夏装，这样选择的理由是_____.
19．某同学用如图所示的装置研究影响滑动摩擦力大小的因素．木板P放在水平桌面上,木块Q放在木板P上,弹簧测力计一端固定,一端挂在木块Q上,拉动木板P,木块Q稳定时,读取测力计的示数．回答下列问题:

(1)读取弹簧测力计的示数,是为了测量___　．(填序号)
A．木板P受到地面的滑动摩擦力大小
B．木板P受到木块Q的滑动摩擦力大小
C．木块Q受到地面的滑动摩擦力大小
D．木块Q受到木板P的滑动摩擦力大小
(2)用相同的木板P和木块Q,在木块Q上放不同个数的砝码,拉动木板P快慢相同,记录弹簧测力计的示数及对应的砝码个数．这是为了研究滑动摩擦力大小与_____的关系．
(3)用相同的木板P和木块Q,发现拉动木板P的快慢不同时,弹簧测力计的示数相等．由此得到的结论______
20．回顾我们所做的一些物理探究实验会发现：
当要研究的物理量不易被直接测量时，都要想办法把它们的大小间接表示出来，这种研究物理问题的方法是_____．如图所示，甲的实验是通过观察木块被推动距离，间接的知道物体_____的大小．图乙的实验是通过观察_____，间接比较两个电阻丝产生的热量的多少．当要研究的物理量与多个因素有关时，都要采用控制变量法．如：图甲的实验中，使用同一个球就是为了控制质量不变，探究动能大小与_____的关系；图乙中将两个电阻串联起来，就是为了控制_____不变，探究电流产生的热量与_____的关系．
21．如图所示，用压强计“探究影响液体内部压强大小的因素”。
比较乙、丙和丁图，可以得到：在同一深度，液体内部向各个方向的压强_____。在乙图中，若只将烧杯中的水换成同深度的盐水，其他条件不变，则可以观察到U形管两边液面的高度差将_____。（选填“变大”、“变小”或“不变”）若在步骤（2）时，图乙中U形管左右两侧水面的高度差h＝5cm，则橡皮管内气体的压强与大气压之差约为_____Pa．（ρ盐水＝1.2×103kg/m，ρ水＝1.0×103kg/m）
22．在某次探究凸透镜成像规律的实验中，所使用的凸透镜焦距是15cm．

（1）如图所示，当把凸透镜成固定在50cm刻度线位置，蜡烛固定在15cm刻度线位置时，光屏应在_____（选填“Ⅰ”、“Ⅱ”或“Ⅲ”）区域内左右移动，才能在光屏上得到清晰的_____（选填“放大”或“缩小”）倒立的实像；照相机、投影仪和放大镜是常用的三种光学仪器，其中_____遵循此成像规律．
（2）实验过程中，燃烧的蜡烛变短，导致光屏上的像向_____移动，可将凸透镜的高度调_____（选填“高”或“低”），使像呈现在光屏中央．
（3）若将一个不透明小于透镜的小圆纸片贴在凸透镜的中央，则在另一侧的光屏上_____得到完整的像（选填“能”或“不能”）．
（4）把蜡烛向左移动一小段距离，发现光屏上烛焰的像变模糊了；为了使光屏上再次得到清晰的像，光屏应向_____移动；若不移动光屏，将一个眼镜片放在凸透镜和烛焰之间，发现光屏上的像也变清晰了，则该眼镜片是_____透镜是，可以用来矫正_____（选填“近视”或“透视”）眼．
（5）在探究凸透镜成像规律的实验中，当蜡烛从很远处向二倍焦距处移动时，物体移动的速度_____像移动的速度（选填“大于”、“小于”或“等于”）．
五、计算题（本大题共2小题，共13分）
23．双轮电动平衡车越来越受到人们的喜爱。如图所示，质量为40kg的小红驾驶平衡车在平直的路而上匀速行驶，5min通过的路程为900m，己知平衡车的质量为10kg，轮胎与地面的总接触面积为25cm2，g取10N/kg。求：
平衡车的速度；平衡车的重力；小红驾驶平衡车时，车对地面的压强。
24．水平桌面上放置一轻质圆筒，筒内装有0.2米深的某液体，如图(a)所示。弹簧测力计悬挂底面积为 10-2 米 2、高为0.1米的圆柱体，从液面逐渐浸入直到浸没，弹簧测力计示数 F与圆柱体浸入液体深度 h 的关系如(b)所示。圆筒的厚度忽略不计，筒内液体没有溢出，圆柱体不碰到筒底。
若 F1=9.8 牛，F2=1.96牛，求圆柱体浸没时所受浮力F浮；筒内液体的密度ρ液。圆柱体未浸入时筒底受到的液体压强p液。若轻质圆筒的底面积为2S，筒内液体深度为2h，液体密度为ρ，圆柱体底面积为 S、高为h，求圆柱体浸没时，圆筒对桌面的压强 p桌．(用字母表示)
六、综合能力题（本大题共3小题，共18分）
25．阅读短文，回答文后的问题．
浮子流量计
气体的流量一般指单位时间内流过通气管道的气体体积，流量等于气体的流速和通道横截面积的乘积．生活生产中经常要对气体的流量进行控制，例如医院给病人输氧时，用阀门控制氧气瓶输出氧气的流量，在管道中接入流量计，可以反映流量的大小．
浮子流量计是一种常用的流量计．其结构如图所示，一个上粗下细的锥形管，管内倒放着一个铝制的圆锥体浮子．工作时，气体从锥形管下端流入，向上冲击浮子，然后流过圆锥体浮子底面与锥形管之间的环形空隙，从上端流出．如果浮子受到气流的冲力大，就会向上移动，环形空隙加大，气体流速变小，对浮子的冲力就会变小，这样浮子最终稳定在某一位置，这个位置的高低就反映了气体流量的大小．
浮子流量计使用时，锥形管应处于（______）
A．水平方向 B．竖直方向 C．斜向上 D．斜向下浮子所受气体浮力很小，可以忽略．当浮子稳定在某一位置时，气流对浮子的冲力和浮子重力的关系是______．对于某个制成的浮子流量计，浮子和锥形管之间的环形空隙的面积和浮子高度成正比，比例系数为k1；气流对浮子的冲力和流速成正比，比例系数为k2；浮子的质量为m．当浮子稳定在高度h时，气体流量Q的表达式为Q =___________．浮子流量计能反映的最大流量是有限的，如果要让这个浮子流量计能反映更大的流量，请你提出一条可行的改进措施：_________________________________________．
26．如图(a)所示，电源电压为6伏且保持不变，电阻R1阻值为10欧，电流表A和A1是两个相同的电表。闭合电键S后，电流表A的示数如图(b)所示。求：

（1）通过R1的电流I1。
（2）通电10秒钟电流通过R2所做的功。
（3）现用标有“60Ω 3A”和“20Ω 2A”字样的滑动变阻器，则当选用标有哪种字样的滑动变阻器替换R1，将电流表A1串联接入_____点处时(选填“M”成“N")，在移动变阻器滑片P的过程中能使电流表A1与A示数的比值最小，求电流表A1与A示数的最小比值及此时滑动变阻器消耗的功率P。
27．如图所示是小明同学设计的一个气体温度计的示意图 。瓶中装的是气体，瓶塞不漏气，弯管中间有一段液柱。

（1）温度升高时，液柱将向_________________________（选填“左”或“右”）边移动。
（2）此温度计如何标上刻度呢？可以将此装置放在通常情况下____________________中，液柱处标上0℃，将它放在标准大气压下沸水中，液柱处标上100℃，然后在以上两个刻度之间进行等分，就可以标上各个刻度了。
（3）为了提高此温度计的灵敏度，便于读数，可采取什么措施：___________。（写出一条即可）。
（4）小明想到这个气体温度计还会受_______的影响。
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
解：由图知，闭合开关S1、S2，灯泡L2被短路，电路中只有L1工作，电压表测量电源电压．此时电流表的示数为 ；
若断开S2，L1和L2串联，电压表测量L1两端的电压，根据串联电路电压关系可知其示数小于电源电压，所以电压表示数变小；
此时电流表示数；因，所以，电流表示数变小；
故A正确为答案．
点睛：开关的断开和闭合可以改变电路的连接方式．解答本题要注意：当开关S2闭合时，灯泡L2被短路，电路为只有L1的简单电路；当开关S2断开时，灯泡L1、L2串联，电压表测L1两端的电压；
2、D
【解析】
乒乓球在地面上连续弹跳中是动能和势能的相互转化．由于球与地面碰撞时有能量损失，运动中有空气阻力，所以小球在运动中机械能逐渐变小．小球向上运动时，动能转化为重力势能；下降时重力势能转化为动能，因为机械能在逐渐减小，所以球跳起的高度逐渐减小，AB选项不符合题意．乒乓球在向上运动时，重力势能增大，下降时重力势能减小，C选项不符合题意，D选项符合题意．
3、C
【解析】
A、羽毛球离开球拍后能在空中飞行一段距离，是由于羽毛球具有惯性，还将保持原来的运动状态，故A正确；
B、为了控制乒乓球的飞行路径可以让它旋转起来，这是利用了流体压强与流速的关系，故B正确；
C、体操运动员在手上涂防滑粉，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故C错误。
D、球拍在击打网球的过程中，球拍和网球同时发生了弹性形变，所以有弹力产生，故D正确。
4、B
【解析】
由题意可知，POS刷卡机读出信息原理是电磁感应现象；
A、如图是奥斯特实验，说明电流周围存在着磁场，故A错误；
B、如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，这是电磁感应现象，故B正确；
C、如图是研究电磁铁磁性强弱与线圈匝数关系的实验，是根据电流的磁效应工作的，故C错误；
D、如图电路中有电源，是通电导体在磁场中受力运动，是电动机的原理图，故D错误．
5、C
【解析】
A．水面“折”枝，是由光的折射形成的现象；
B．小孔成像，是由光的直线传播形成的；
C．水面倒影，是平面镜成像，由光的反射形成；
D．树叶的影子，由光的直线传播形成．
故C符合题意．
6、C
【解析】
A．甲图中的大气压能支持h1高的水银柱，所以当地的大气压是ρ水银gh1，故A正确；
B．由于大气压不变，所以托里拆利实验中玻璃管倾斜，管内水银柱竖直高度不变，故B正确；
C．由于向瓶内吹气，使的瓶内的气压高于当地的大气压，所以ρ水gh3的值是大于当地的大气压的，故C错；
D．同时带着两装置登山，大气减小，会发现h1会变小，由于乙图中瓶子是密封的，里面气体压强不变，外界气压减小，所以h3会增大，故D正确．
7、A
【解析】
A．潜水器在水面下下潜过程中，所处的深度变大，根据p=ρgh可知，所受的压强在变大，故A正确；
B．潜水器在水面下下潜过程中，排开水的体积保持不变，由F浮=ρgV排可知，潜艇所受的浮力保持不变，故B错误；
C．潜水器在是通过改变自身重力实现上浮与下潜的，故C错误；
D．它在水面下匀速下潜过程中，质量不变，速度不变，高度降低，所以动能不变，重力势能变小，机械能等于动能和势能之和，所以，机械能减小，故D错误．

二、填空题（本大题7小题，共21分）
8、量程 确定零刻度线是否在A点
【解析】
测量前要了解刻度尺的量程、分度值；20m反映的是该皮卷尺的测量范围，即量程；测量时，测量的始端与0刻度线对齐，如果0刻度线磨损，可以与其它整格刻线对齐，测量结果要减去前面的数值，小斌将皮卷尺的A点与黑板的一端对齐前，应确定A点是否在零刻度线上．
9、0.5 下沉 1000
【解析】
当使用弹簧测力计测量物体浮力是，浮力F浮= G – F=0.6N-0.1N=0.5N.由于鸡蛋受到的浮力小于鸡蛋的重力，所以鸡蛋会下沉．根据P=ρg h=ρ水=1.0×103 Kg / m3×10N/kg×0.1m=1000 Pa
10、320.6 火 笔尾
【解析】
试题分析：电能表的示数为320.6 kw·h．使用测电笔时，氖管发光，说明接触的是火线．手必须与笔尾金属电极相接触，使得火线与大地之间构成通路．
【考点定位】电能表 测电笔
11、向上 减小 将电压表改与电阻R2并联（或在电路中串联电流表）
【解析】
如图当有风吹过探头时，由于探头上表面凸，相同时间空气经过上表面的路程比下表面长，经过上表面的速度比下表面快，空气对探头下表面的压强较大；所以空气对探头产生向上的作用力增大；探头带滑片p向下移动，滑动变阻器接入电路的电阻变小，所以两端电压变小，电压表示数变小；
当风速减小时,在弹簧的作用下,滑片P向上移动;若将电压表改装为测定风速大小的仪表,要求风速增大时,电压表示数变大,则电压表应并联在R2的两端,这样在风速增大时,滑片上移,变阻器阻值减小,分压变小,R2两端的分压变大，示数变大．
12、开路
【解析】
若L1断路，则电压表测量的电源电压，有示数；
若L2断路，则电压表不能和电源相连，故无示数；
若L1短路，电压表相当于测量导线电压，故示数为零；
若L2短路，电压表相当于测量电源电压，故有示数；
故可能是L1短路（或L2开路）造成的。
13、乙/乙灯亮一些 甲/甲灯亮一些
【解析】
甲灯的电阻R甲＝ ＝＝6Ω，甲灯接入电压为6V的电路中，正常发光，额定功率为6W，乙灯的电阻R乙＝ ＝6Ω，乙灯接入电压为6V的电路中，乙灯泡的实际功率P实＝ ＝6W，与甲灯的额定功率相同，所以两灯一样亮；将它们串联后接人电压为9V的电路中，已知电流相同，电阻相同，根据公式P＝I2R可知，两灯的实际功率相同，所以两灯一样亮．
14、24 变小 小汽车和洒水车之间空气流速大压强小
【解析】
该洒水车的速度：v= =24km/h，
工作的过程中，洒水车的质量不断减小，速度不变，动能变小，重力势能变小，机械能包括动能和势能，所以洒水车的机械能变小；
当小明乘坐的小汽车与洒水车擦身而过时，两车之间的空气流速很大，压强变得很小，在外面大气压的作用下，两车要向中间靠拢，所以会感觉到车身有晃动。

三、作图题（共7分）
15、图

【解析】
试题分析：作力的示意图要注意力的三要素：力的大小、方向、作用点。作用点在木块的重心，重力方向竖直向下，用G表示。力的末端加箭头。支持力方向垂直于斜面向上。用F表示。
【考点定位】力学作图
16、见解析 见解析
【解析】
（1）平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，由此可以确定该条折射光线对应的入射光线；过入射点垂直界面作出法线，根据折射角小于入射角，在水中法线的另一侧作出折射光线，如图所示：

（2）过物体重心沿竖直向下的方向画出物体所受重力示意图；物体对斜面的压力F的作用点在物体与斜面接触面的中点处，过此点与斜面垂直向下的力，即为压力，如图所示：

17、见解析
【解析】
（1）阻力臂为支点到阻力作用线的距离，先反向延长F2，再由O点作F2作用线的垂线即为阻力臂；
（2）动力最小，即动力臂最长，从支点到动力作用点的距离作为动力臂最长，也就是最省力，即OB作为动力臂最省力，阻力方向向上，因此动力方向向下，
如下图所示：

四、实验题（本大题共5小题，共20分）
18、相同 杯中所剩水量 棉 棉质衣服吸水性好
【解析】
（1）由于要探究抹布的吸水能力是否与布料的种类有关，所以，需要采用控制变量法，即三杯水的质量相等时，分别将三块布放入各个水杯中让水浸透，然后将三块布分别取出，观察比较杯中所剩水量来探究抹布的吸水能力；
（2）分析实验数据知道，棉质抹布的吸水能力最强，所以炎热的夏天，如果人体皮肤被汗浸渍，会让人觉得很不舒服。故从吸水多少这个角度说，应尽量采用棉质类的布料来制作夏装。
19、D压力滑动摩擦力大小与运动快慢无关(或接触面相同,压力相等,滑动摩擦力大小与运动快慢无关)
【解析】
试题分析：图中木块Q处于静止状态，受到平衡力的作用，弹簧测力计的读数等于木块Q受到木板P的滑动摩擦力大小，故读取测力计的示数，是为了测量木块Q受到木板P的滑动摩擦力大小．用相同的木板P和木块Q，接触面的粗糙程度相同，在木块Q上放不同个数的砝码，即木块Q对木板的压力不同，拉动木板P快慢相同，记录测力计的示数及对应的砝码个数．即保持接触面的粗糙程度不变，改变压力大小这是为了研究滑动摩擦力大小与压力的关系．用相同的木板P和木块Q，接触面粗糙程度相同，压力大小相同，发现拉动木板P的快慢不同时，测力计的示数相等．说明摩擦力大小相同，故由此得到的结论是滑动摩擦力大小与运动快慢无关．
考点：探究滑动摩擦力大小与哪些因素有关．
20、转换法 动能 温度计的示数 速度 电流 电阻
【解析】
（1）当要研究的物理量不易直接测量时，都要想办法把它们的大小间接表示出来，这种研究物理问题的方法叫转换法；
动能的大小不能直接观察，但木块被推出的距离可以直接观察，所以用木块被推出距离的远近判断小球动能的多少；
电流通过电阻丝产生的热量多少不能直接判断，但液体温度的变化可以通过温度计测量，所以从温度计示数变化大小能够判断电流产生热量的多少；
（2）图甲实验研究小球动能的大小与速度的关系时，只改变速度的大小，保持小球的质量不变，实验中通过改变小球下滑的高度来改变小球的速度；探究电流产生的热量与电阻的关系时，应控制电流不变，电阻的阻值不同．
21、相等 变大 500
【解析】
(1)比较乙图、丙图和丁图，在相同液体的同一深度处，金属盒的朝向不同，而U形管两侧的液面高度差相等，可以得到：在同一深度，液体内部向各个方向的压强相等；
(2)在乙图中，若只将烧杯中的水换成同深度的盐水，其他条件不变，控制了深度不变，把水换成盐水，液体密度变大，液体压强变大，则可以观察到U形管两边液面的高度差将变大；
(3)图乙中U形管左右两侧水面的高度差h=5cm，则橡皮管内气体的压强与大气压之差约为： =1×103kg/m3×10N/kg×0.05m=500Pa.
22、Ⅱ 缩小 照相机 上 下 能 左 凹 近视 大于
【解析】
（1）凸透镜焦距是15cm，当把凸透镜固定在50cm刻度线位置，蜡烛固定在15cm刻度线位置时，物距为50cm15cm=35cm，大于2倍焦距，所以此时成倒立缩小的实像，像在1倍和2倍焦距之间，即65cm80cm之间，也就是光屏应在Ⅱ区域内左右移动，照相机是根据这个原理制成的；
（2）蜡烛变短了，光屏上的像会向上移动，要使像成在光屏的中央，根据过光心不改变方向，凸透镜向下移动，或光屏向上移动；
（3）将一个不透明的小圆纸片贴在凸透镜的中央，物体上任一点射向凸透镜的其他部分，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像变暗；
（4）把蜡烛向左移动一小段距离，物距增大，像距减小，故应调整光屏向左移动；若不移动光屏，应使光线发散一些，所以在蜡烛和透镜之间放置一个合适的凹透镜，光屏上的像又变清晰，凹透镜可用来矫正近视眼；
（5）蜡烛沿凸透镜的主轴从远处向凸透镜二倍焦距处移动，像从凸透镜的一倍焦距向二倍焦距移动，故物体移动的速度大于像移动的速度．

五、计算题（本大题共2小题，共13分）
23、 (1) 3m/s(2) 100N (3) 2×105Pa
【解析】
(1)5min通过的路程为900m，根据得平衡车的速度为：
；
(2)己知平衡车的质量为10kg，根据得平衡车的重力：
；
(3)小红的重为：

总重即车对地面的压力为：
；
车对地面的压强为：
。
重点考查了速度、重力、压强的计算，注意公式应用时单位要统一，一般都要统一为主单位进行计算，不要小看了单位换算，有很多同学会出现错误的，注意多练习。
24、见解析
【解析】
（1）由图象知道，当h=0时，此时测力计的示数等于圆柱体的重力，即G=F1 =9.8N；当深度为h时，测力计的示数不变，说明圆柱体完全浸没，此时示数是：F2 =1.96N，
所以，圆柱体浸没时所受浮力是：F浮 =F1 -F2 =9.8N-1.96N=7.84N；
浸没时物体排开液体的体积是：V排=V物 =10-2 m3 ×0.1m=1×10-3 m3，
由F浮 =ρ液 gV排 知道，液体的密度是： =0.8×103 kg/m3
（2）由于圆柱体未浸入时h液 =0.2m，
所以，筒底受到的液体压强是：p液 =ρ液 gh液 =0.8×103 kg/m3×9.8N/kg×0.2m=1568Pa；
（3）液体的质量m液=ρV液=ρ2S×2h=4ρSh，重力是：G液=m液g=4ρShg，
圆柱体浸没时，F浮 =ρ液 gV排 =ρgSh，
所以，对桌面的压力是：F桌=G液+F浮=4ρShg+ρgSh=5ρgSh，
圆筒对桌面的压强是： =2.5ρgh。

六、综合能力题（本大题共3小题，共18分）
25、B 二力平衡 用密度更大的材料制作浮子
【解析】
（1）根据题意可知，当流量一定时，气流向上的冲击力与浮子的重力平衡，即这一过程要利用浮子的重力，所以浮子流量计使用时，锥形管必须处于竖直方向．
（2）浮子所受气体浮力很小，可以忽略．当浮子稳定在某一位置时，气流对浮子的冲力和浮子的重力，二力大小相等，方向相反，作用在一条直线上，所以二力平衡．
（3）对于某个制成的浮子流量计，浮子和锥形管之间的环形空隙的面积和浮子高度成正比，比例系数为k1，即可得：；
气流对浮子的冲力和流速成正比，比例系数为k2；浮子的质量为m．且冲力与重力平衡，可得：
则：；
根据题意：流量等于气体的流速和通道横截面积的乘积．所以当浮子稳定在高度h时，气体流量Q的表达式为：
．
（4）浮子流量计能反映的最大流量是有限的，如果要让这个浮子流量计能反映更大的流量，根据可知，当浮子的质量越大时，流量越大，所以改进措施为：用密度更大的材料制作浮子
26、（1）0.6A；（2）24J；（3）“60Ω 3A”；N；2:15；15.6W
【解析】
（1）由电路图可知，电阻R1和R2并联，电流表A测干路电流；则R1的电流I1===0.6A；
（2）从图（b）中可知，电流表的量程是0-3A，分度值是0.02A，电流表A的示数为1A，
根据并联电路电流特点可知通过R2的电流：I2=I-I1=1A-0.6A=0.4A，并联电路中各个支路的电压相等，所以R2两端的电压为6V，电流通过R2所做的功W2=UI2t=6V×0.4A×10s=24J；
（3）由于电阻R1与R2并联，电流表A测干路电流，支路R2的电流不变，则在移动变阻器滑片P的过程中使电流表A1与A示数的比值最小，则应增大A的示数同时减小电流表A1的示数，或只增大A的示数；由于电流表A测干路电流，根据并联电路的电流特点可知：电流表A的示数会随R1电流的增大而增大；所以，应把电流表接入N点处；
滑动变阻器标有“60Ω 3A”字样，通过变阻器的最大电流为3A，图中电流表A的最大量程为0-3A，所以干路中的电流最大为3A，通过变阻器的电流I1最大=3A-0.4A=2.6A，电流表A1与A示数的最小比值，滑动变阻器的电功率P=UI1最大=6V×2.6A=15.6W；
滑动变阻器标有“20Ω 2A”字样，所以I1最大′=2A，电流表A1与A示数的最小比值；
使电流表A1与A示数的比值最小，所以选择标有“60Ω 3A”字样的滑动变阻器。
27、左 冰水混合物 细弯管（或玻璃管）更细一些或瓶内气体再多一些 大气压
【解析】
(1)当温度升高时，瓶内的空气受热膨胀挤压上方的液柱，液柱就会向左运动。
(2) 摄氏温度规定：标准大气压下，冰水混合物为0℃，沸水的温度为00℃，因此将此装置放在冰水混合物中，液柱处标上0℃，将它放在标准大气压下沸水中，液柱处标上100℃，然后在以上两个刻度之间进行100等分，标上刻度就成了一个温度计。
(3) 为了提高气体温度计的灵敏度，便于读数，可把温度计的管径做得细一些．液体膨胀体积变化一定的情况下，管径越细，截面积越小，那么高（长）度变化就越大，温度计灵敏度就增大了．
(4) 这个温度计的测温原理是测温气体的热胀冷缩性质；此温度计主要是靠瓶内的空气来感受温度的，当外界气压变化时，液柱两侧压强相等，液柱会相应的移动，因此气体温度计还会受大气压的影响。
