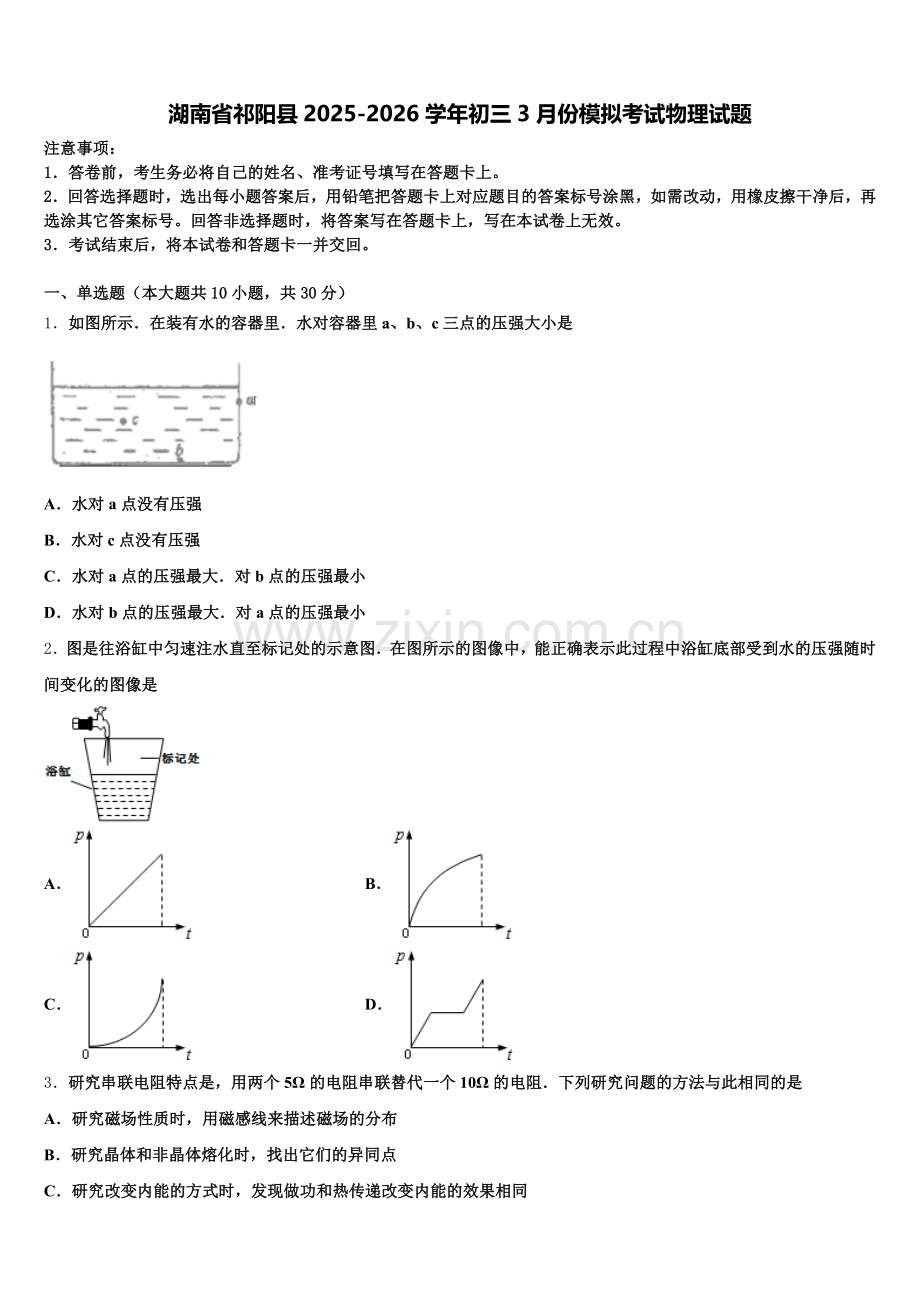

湖南省祁阳县2025-2026学年初三3月份模拟考试物理试题
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。

一、单选题（本大题共10小题，共30分）
1．如图所示．在装有水的容器里．水对容器里a、b、c三点的压强大小是

A．水对a点没有压强
B．水对c点没有压强
C．水对a点的压强最大．对b点的压强最小
D．水对b点的压强最大．对a点的压强最小
2．图是往浴缸中匀速注水直至标记处的示意图．在图所示的图像中，能正确表示此过程中浴缸底部受到水的压强随时间变化的图像是

A． B．
C． D．
3．研究串联电阻特点是，用两个5Ω的电阻串联替代一个10Ω的电阻．下列研究问题的方法与此相同的是
A．研究磁场性质时，用磁感线来描述磁场的分布
B．研究晶体和非晶体熔化时，找出它们的异同点
C．研究改变内能的方式时，发现做功和热传递改变内能的效果相同

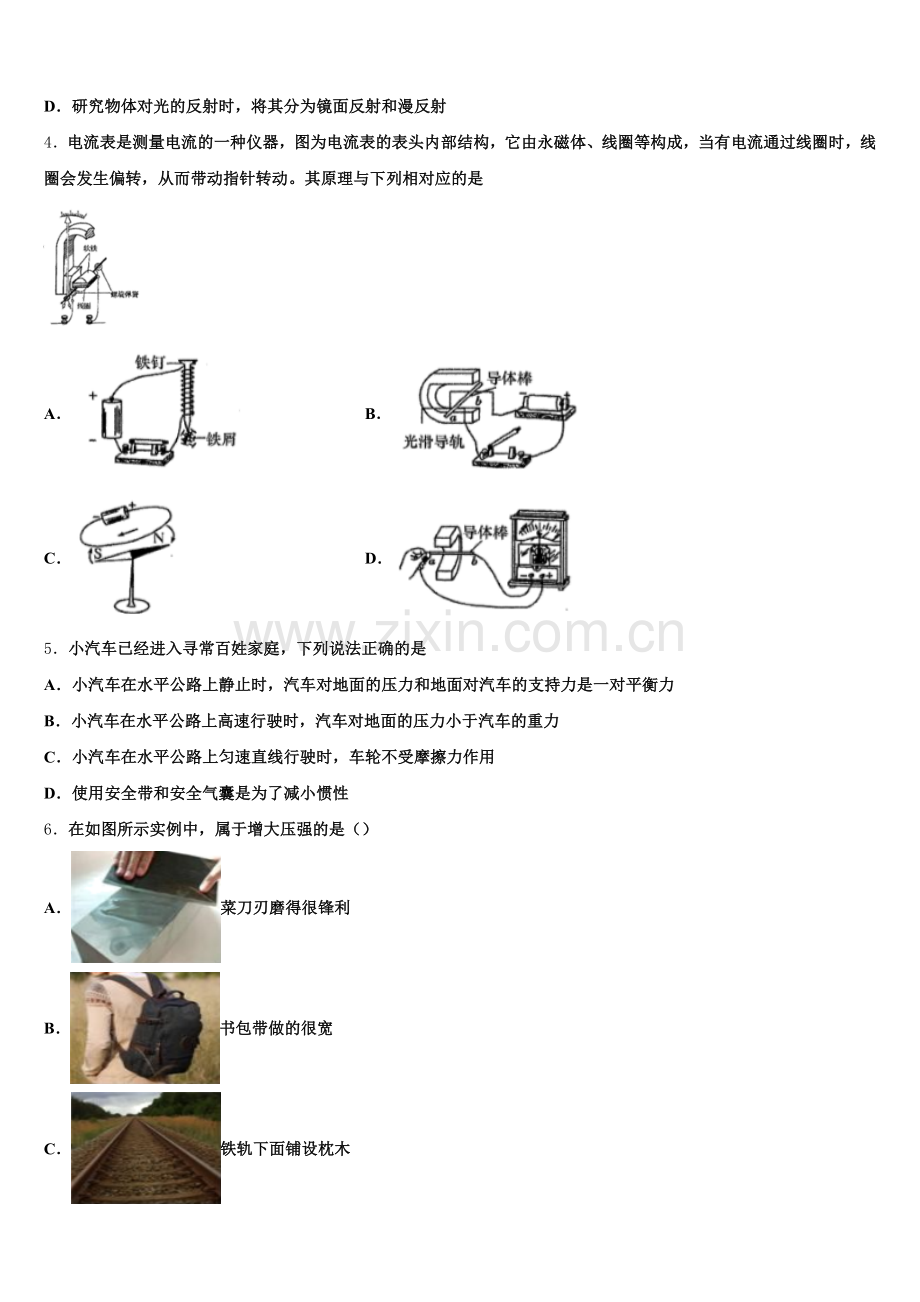

D．研究物体对光的反射时，将其分为镜面反射和漫反射
4．电流表是测量电流的一种仪器，图为电流表的表头内部结构，它由永磁体、线圈等构成，当有电流通过线圈时，线圈会发生偏转，从而带动指针转动。其原理与下列相对应的是

A． B．
C． D．
5．小汽车已经进入寻常百姓家庭，下列说法正确的是
A．小汽车在水平公路上静止时，汽车对地面的压力和地面对汽车的支持力是一对平衡力
B．小汽车在水平公路上高速行驶时，汽车对地面的压力小于汽车的重力
C．小汽车在水平公路上匀速直线行驶时，车轮不受摩擦力作用
D．使用安全带和安全气囊是为了减小惯性
6．在如图所示实例中，属于增大压强的是（）
A．菜刀刃磨得很锋利
B．书包带做的很宽
C．铁轨下面铺设枕木
D．滑雪板的面积较大
7．在研究物质的导电性时，采用如图所示的实验电路．用酒精灯对着取自白炽灯的玻璃芯柱加热，灯泡L会慢慢亮起来．对此，以下叙述正确的是

A．玻璃芯柱和灯泡L是并联的
B．电压表的示数将逐渐变大
C．通过灯泡的电流要比通过玻璃芯柱的电流大
D．加热过程中，玻璃芯柱的电阻随温度升高而增大
8．小华想用空易拉罐来证明大气压强的存在，下列操作能达到目的的是
A．用手捏空易拉罐，易拉罐变瘪
B．将空易拉罐密封后置于深水中，易拉罐变瘪
C．让空易拉罐从高处下落撞击地面，易拉罐变瘪
D．用注射器抽取密封易拉罐中的空气，易拉罐变瘪
9．你认为估测数据中符合实际的是
A．25寸彩电的功率约25W
B．正常人的步行速度约4km/h
C．洗澡水的温度约70℃
D．一只鸡蛋的重力约2N
10．下列家用电器中，利用电流热效应工作的是
A．电熨斗 B．电风扇 C．电冰箱 D．电视机
二、多选题（本大题共3小题，共12分）
11．下列说法中正确的是
A．液体蒸发时要吸收热量，天气炎热时向地面洒些水可感到凉爽
B．烧开水时看见冒“白气”，是水汽化生成的水蒸气
C．热量总是从内能大的物体向内能小的物体转移
D．质量相等的燃料完全燃烧，放出热量越多的其热值越大
12．关于光现象，下列说法正确的是
A．开凿隧道时用激光束引导掘进机，利用了光的直线传播
B．借助放大镜看地图时，地图到放大镜的距离应小于一倍焦距
C．自行车的尾灯是靠光的折射来引起后方车辆司机注意的
D．远视眼的矫正是佩戴合适的凸透镜
13．在“探究凸透镜成像的规律”实验中，蜡烛、凸透镜和光屏的位置如图所示，此时烛焰在光屏上恰好成一清晰的像。则下列说法中正确的是

A．投影仪应用了这一成像规律
B．随着蜡烛燃烧变短，光屏上的像逐渐下移
C．只移动透镜，还能在光屏上得到一次清晰的像
D．透镜不动，将蜡烛移至35cm处，移动光屏可得到清晰的像
三、填空题（本大题共5小题，共10分）
14．如图是2019年元月份我省受雪灾报道中的交通运输情况，而且天气极其寒冷，造成中小学停课。这些雪花是空气中的水蒸气遇冷_____形成的。

15．阅读《月球漫步》回答问题．
月球漫步
月球是离地球最近的天体，也是地球唯一的天然卫星．地球围绕太阳轨道运行的同时，月球也在围绕着地球旋转．地球和月球的环境大不相同，月球表面没有空气，没有风，表面积大约是地球的，月球的体积只相当于地球体积的，月球质量约等于地球质量的．
2018﹣2019年的中国上演了一出“嫦娥”登月大戏，和以往不同，嫦娥这次登陆地在月球背面．月球背面电磁环境非常干净，无法直接接收来自地球的无线电信号，在登月之前，先要发射一颗中继卫星保障通讯．
2018年5月21日，嫦娥四号的“开路先锋”鹊桥中继星发射升空．12月8日，“嫦娥”开始奔月之旅
2019年1月3日早上，嫦娥四号探测器从距离月面15km处开始实施动力下降，探测器的速度从相对月球1.7km/s逐步下降．在8km到6km处，探测器进行快速姿态调整，不断接近月球．在距月面100m处开始悬停，对障碍物和坡度进行识别，并自主避障．在选定相对平坦的区域后，开始缓速垂直下降11时40分，着陆器获取了世界第一张近距离拍摄的月背影像图并传回地面．
15时7分，工作人员在北京航天飞行控制中心通过“鹊桥”中继星向嫦娥四号发送指令，释放巡视器“玉兔二号”，随即展开探测工作．
2019年2月4日，国际天文学联合会批准嫦娥四号着陆点命名为“天河基地”．如图是科学家们为本次登月绘制的一张“全家福”．
请根据上述材料，回答下列问题：
（1）嫦娥四号着陆地被命名为________．
（2）假如月球和地球可以认为是一个密度均匀的球体，根据文中对月球和地球基本数据的对比描述，可知月球的密度相比地球要________（选填“大一些”或“小一些”）．
（3）嫦娥四号在选定相对平坦的区域后，在反推发动机的作用下缓速垂直下降．这个下降过程，若使用巨大的降落伞是________（选填“也有可能”或“不可能”）完成的．
（4）嫦娥四号传回地球的电磁信号通过的路径是：嫦娥四号→________→地球．

16．某家庭使用如图所示的电能表，该家庭允许使用的用电器总功率最大为_____W，小明利用该电能表和秒表测量规格为“220V，1210W”的用电器实际功率，将该用电器接入电路并工作，电能表的指示灯在6min内闪烁160次，则测得的实际电功率是_____W，该用电器两端的实际电压是_____V．

17．如图所示展示了电流三大效应之一“电流的化学效应”：把A、B两根碳棒分别与电源两极连接后插入盐水中（A、B在盐水中没有接触，其中B接电源正极），盐水中的负电荷向B移动，正电荷向A移动，出现了正负电荷“分离”的现象，这种现象可以用______的规律解释；盐水中的电流方向是从______（选填“A到B”、“B到A”或“两个都有”）。

18．如图所示，通电线圈在磁场中发生扭转，说明_______对通电导线有力的作用．利用这个原理可以制作________（填“电动机”或“发电机”）．

四、计算题（本大题共3小题，共29分）
19．小刚设计了一种小鸡孵化器的电路模型，如图所示，在一般情况下，只需灯光照明，温度较低时，则需要加热．电源电压为72V，R1为定值电阻，R2为发热电阻丝改成的滑动变阻器，其上标有“200Ω 3A”的字样，电流表A1的量程为0～0.6A，电流表A2的量程为0～3A，灯泡上标有“12V 3W”的字样．

（1）灯泡正常工作时的电流是多大？
（2）闭合S，断开S1、S2，灯泡正常工作，求R1的阻值．
（3）S、S1、S2均闭合时，求R2上消耗电功率的最小值和最大值．
20．随着生活条件的改善，小明家住上了新楼房，新楼使用的是天然气．小明想：将一壶水烧开究竟需要多少天然气呢？他通过实践收集如下数据：水壶里放入2000cm1、20℃的水，大火加热直至沸腾．又在物理书中查到天然气热值为8×107J/m1．[气压为1标准大气压；c水=4.2×101J/（kg•℃）]烧开这壶水，水需要吸收多少热量？如果小明家天然气炉具的效率是40%，烧开这壶水，需要燃烧多少m1的天然气？
21．如图甲所示电路，电源两端电压U不变，R1是定值电阻，R2是滑动变阻器．当开关S闭合后，改变滑动变阻器接入电路的电阻，其电流与电压的关系如图乙所示．
请依据题中提供的信息，求滑动变阻器R2接入电路的最大阻值请分析求出定值电阻R1的电阻值和电源电压电阻R1消耗电功率的最大值
五、作图题（本大题共2小题，共4分）
22．如图所示，在课桌的边缘C点用最小的力F把桌腿B抬离地面，请在C点画出这个力的示意图，并标出它的力臂L．
（______________）

23．如图所示，甲为一个带指示灯的“一开三孔”开关（即一个开关和一个三孔插座连 在一起）实物图．开关断开，指示灯灭，插座不能使用；若指示灯烧坏，插座仍可继续使用．请将图中电路连接完整．
（_______）

六、实验探究题（本大题共3小题，共15分）
24．为了模拟研究汽车超载和超速带来的安全隐患，小勇同学设计了如图所示的探究实验：将A、B、C三个小球先后从同一装置高分别为hA、hB、hC的位置滚下（mA＝mB＜mC，hA＝hC＞hB），推动小木块运动一段距离后停止，请你根据生活经验和所学的物理探究方法，回答：

①用来研究超载安全隐患时，我们应选择_____两个图所示实验进行比较。
②实验中，小球碰撞木块后，小球和木块继续在水平木板上滑动一段距离后停下，设碰撞前一瞬间小球的动能为E，小球推动木块所做的功为W，则E_____W（“＜”、“＞”或”＝”）。
25．小明同学利用A、B两物体、海绵等器材探究“压力的作用效果与什么因素有关”的实验．如图所示．
实验中小明是通过观察_____来比较压力作用效果的．比较甲．乙两图所示实验，能够得到的结论是在_____相同时，_____越大，压力作用效果越明显．探究“压力的作用效果与受力面积大小的关系”，应通过比较图_____和_____所示实验．小明同学实验时将物体B沿竖直方向切成大小不同的两块，如图丁所示．他发现它们对泡沫的压力作用效果相同，由此他得出的结论是：压力作用效果与受力面积无关．你认为他在探究过程中存在的问题是_____． 有些公共汽车配备逃生锤，遇害到紧急情况时，乘客可以用逃生锤打破玻璃逃生，为了更容易打破玻璃，逃生锤外形应选图中的_____．

26．如图1所示，是测定小灯泡额定功率的实物图，其中电源是三节新的干电池，灯泡的额定电压是3.8V，其灯丝电阻约为10Ω，滑动变阻器上标有“10Ω，1A”的字样．
请你用笔画线代替导线将电路中未连接好的部分连好，使它成为完整的实验电路．小刚正确连好电路，但闭合开关后，发现灯泡不亮，小刚做出如下猜想：
猜想1：可能是灯丝断了；
猜想2：可能是电流表断路；
猜想3：可能是小灯泡短路；
猜想4：可能是滑动变阻器断路；
猜想5：可能是开关断路．
若电流表读数为0，电压表读数为4.5V，请你判定猜想______是正确的．假如电压表0～15V量程已损坏，小刚仍想测出小灯泡的额定功率，请你帮助小刚设计电路图，并画在方框内．按新设计的电路图，调节滑动变阻器，使电压表示数达到______V时，小灯泡就正常发光．此时电流表示数如图3所示，则小灯泡的额定功率是______W．
参考答案

一、单选题（本大题共10小题，共30分）
1、D
【解析】
AB.由于液体内部向个方向都有压强，故a、b、c三个点上都会受到水的压强，故A、B错误；
CD.由液体压强计算公式： 可知在液体密度相同时，所在深度最大的b点受到水的压强最大,所在深度最小的a点受到水的压强最小，故C错误，D正确．
2、B
【解析】
据图可知，浴缸的形状是上宽下窄，所以在向浴缸中倒水时，相同时间倒入相同质量的水，但水在浴缸中的增加的高度越来越小，所以容器底部所受的液体的压强的增加量也会越来越小，故B是正确的；
3、C
【解析】
研究串联电阻特点时，用两个5Ω的电阻串联替代一个10Ω的电阻，产生的效果相同，采用的是等效替代法．
A．研究磁场性质时，用磁感线来描述磁场的分布，采用的是模型法．故A不符合题意；
B．研究晶体和非晶体熔化时，找出它们的异同点，采用的是图像法，故B不符合题意；
C．研究改变内能的方式时，发现做功和热传递改变内能的效果相同，采用的是等效替代法，故C符合题意；
D．研究物体对光的反射时，将其分为镜面反射和漫反射，采用的是分类法．故D不符合题意．
4、B
【解析】
通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，并且电流越大，线圈受到的力越大，其转动的幅度越大。因此可以利用电流表指针的转动幅度来体现电路中电流的大小。
A．此图是显示电磁铁的磁性强弱的，电磁铁是利用电流的磁效应制成的，与电流表的工作原理无关，故A错误；
B．此图是电动机原理图，电动机是利用通电线圈在磁场中受力而转动的理论制成的。故B正确；
C．此图是奥斯特实验，奥斯特实验说明通电导体的周围存在着磁场，与电流表的工作原理无关，故C错误；
D．此图是发电机工作原理图，发电机是利用电磁感应现象制成的，与电流表的制成原理无关。故D错误。
5、B
【解析】
（1）二力平衡的条件：大小相等、方向相反、作用在一条直线上、作用在一个物体上；
（2）流体压强与流速的关系：流速越大，压强越小；
（3）小汽车在水平公路上匀速直线行驶时，所受牵引力与摩擦力平衡；
（4）一切物体都有惯性，惯性只有与质量有关．
【详解】
A、汽车静止在路面上时，汽车对地面的压力和地面对汽车的支持力，二力作用在不同的物体上，因此二力不是一对平衡力，故A错误；
B、小汽车高速行驶时，小汽车上方空气流动大于下方的空气流动，因此小汽车在竖直方向上受支持力和空气向上的托力的作用，因此小汽车对路面的压力小于汽车的重力，故B正确；
C、根据摩擦力产生的条件可知，汽车在水平公路上匀速直线行驶时，受到摩擦力的作用，只是所受牵引力与摩擦力大小相等、方向相反、在同一直线上，在同一物体上是一对平衡力，故C错误；
D、惯性只有与质量有关，质量不变，惯性不变，故使用安全带和安全气囊不是为了减小惯性，而是为了减小由于惯性带来的危害，故D错误．
故选B．
6、A
【解析】
A．菜刀刃很锋利，是在压力一定时，通过减小受力面积来增大对菜的压强，符合题意。
B．书包背带做得宽一些，是在压力一定时，通过增大受力面积来减小压强，不合题意。
C．铁轨铺在枕木上，是在压力一定时，通过增大受力面积减小对路基的压强，不合题意。
D．滑雪板的面积较大，是在压力一定时，通过增大受力面积来减小压强，不合题意。
7、B
【解析】
观察实验电路可见玻璃芯柱和灯泡L是串联的，A选项错误；由题意知温度越高，玻璃芯柱电阻越小，电路中电流越大，灯泡两端电压越高，电压表的示数将越来越大，B选项正确．串联电路中电流处处相等，C选项错误；加热过程中，玻璃芯柱的电阻随温度升高而减小，D选项错误．
8、D
【解析】
分析易拉罐变瘪的原因（A是手的压力、B是水的压力、C是地面的撞击力、D是大气压的作用），判断是否能体验大气压的存在而得出答案．
【详解】
A．用手捏易拉罐，手对易拉罐施力，使易拉罐变形、变瘪，与大气压无关，不符合题意，故A错；
B．液体内部的压强随深度的增加而增大，将密封易拉罐置于深水中，受到水的压强很大，而使易拉罐变形，与大气压无关，不符合题意，故B错；
C．易拉罐从高处下落撞击地面，地面给易拉罐一个很大的力，使易拉罐变形，与大气压无关，不符合题意，故C错；
D．用注射器抽取密封易拉罐中的空气，使里面的气压变小，在外界大气压的作用下变形，符合题意，故D正确。
9、B
【解析】
A、25寸彩电的功率约为130W，25W不符合实际；
B、正常人步行时的速度大约为1.1m/s≈4km/h，符合实际；
C、洗澡水的温度约为36℃～40℃，70℃不符合实际；
D、一只鸡蛋的重力约0.5N，2N不符合实际；
10、A
【解析】
A. 电熨斗，利用电流的热效应工作，将电能转化为内能，故A正确；
B. C. 电风扇、电冰箱中的主要工作部分是电动机，将电能转化为机械能，故BC错误；
D. 电视机，利用电流处理信息，将部分电能转化为光能和声音，故D错误；
故选A．
这类的题目从能的转化过程，很容易判断，特别是利用热效应工作的用电器，生活中我们都是很熟悉的，注意生活中留心积累．

二、多选题（本大题共3小题，共12分）
11、AD
【解析】
A、液体蒸发时要吸热，天气炎热时向地面洒些水，水蒸发要吸收热量，可感到凉爽，故A正确；
B、当水烧开时，从壶嘴冒出温度较高的水蒸气在空气中遇冷放出热量，液化成小水珠，形成“白气”，故B错误；
C、热量是从高温物体向低温物体传递的，内能大的物体温度不一定高，故C错误；
D、由Q=mq可知：质量相同的燃料完全燃烧，热值越大的，放出的热量越多，故D正确．
12、ABD
【解析】
A．光在同种均匀介质中沿直线传播，开凿隧道用激光束引导掘进机，使掘进机沿直线前进，是利用光沿直线传播，故A正确；
B．物体处在凸透镜的焦点以内时，成正立放大的虚像，所以借助放大镜看地图时，地图到放大镜的距离应小于一倍焦距，故B正确；
C．自行车的尾灯是利用了反射的原理，使光线发生了180°偏折，这属于光的反射，故C错误；
D．远视眼是晶状体的曲度过小，对光线的折射程度小，成像在视网膜的后方，所以远视眼镜是凸透镜，对光线有会聚作用，故D正确．
13、AC
【解析】
A．由图可知，此时的物距u=50cm-20cm=30cm，像距v=95cm-50cm=45cm，由于物距小于像距，因此所成的清晰的像是倒立、放大的实像，投影仪成倒立、放大的实像，故A正确；
B．因为经过光心的光线方向不发生改变，则蜡烛变短时，像应该向上移动，故B错误；
C．将只移动透镜，当物距与像距大小互换时，根据光路可逆可知，能在光屏上得到一个清晰的缩小的像，故C正确；
D．物距u=30cm，像距v=45cm，由于成倒立、放大的实像，则：45cm＞2f，f＜30cm＜2f，解得：22.5cm＞f＞15cm将，蜡烛移动到35cm刻度处，物距u′=50cm-35cm=15cm，物距小于焦距，所以成正立放大的虚像，不能成在光屏上，故D错误。

三、填空题（本大题共5小题，共10分）
14、凝华
【解析】
雪是空气中的水蒸气遇冷凝华为固态的冰晶。
15、天河基地小一些不可能鹊桥中继星
【解析】
（1）2019年2月4日，国际天文学联合会批准嫦娥四号着陆点命名为“天河基地”；
（2）因为月球的体积只相当于地球体积的，即，月球质量约等于地球质量的，即，根据可得：以月球的密度小；
（3）月球表面没有空气，这个下降过程，不可能利用巨大的降落伞完成；
（4）根据“月球背面电磁环境非常干净，无法直接接收来自地球的无线电信号，在登月之前，先要发射一颗中继卫星保障通讯”知：嫦娥四号传回地球的电磁信号通过的路径是：嫦娥四号→鹊桥中继星→地球．
16、8800 1000 200
【解析】
由电能表的铭牌可知，U=220V，平时工作允许通过的最大电流I=40A，
能接入用电器的最大总功率：
P最大=UI=220V×40A=8800W；
根据参数1600imp/(kW⋅h)知，每消耗1kW⋅h的电能，电能表的指示灯闪烁1600次；
所以闪烁160次消耗的电能为：
W= =0.1kW⋅h，
用电器的实际功率：
P= ==1kW=1000W。
由P额=可得用电器的电阻：
R===40Ω
由P实=可得该用电器两端的实际电压是:
U===200V.
17、同种电荷相互排斥，异种电荷相互吸引 B到A
【解析】
同种电荷相互排斥，异种电荷相互吸引，故负电荷向正极B移动，正电荷向负极A移动；把正电荷定向移动的方向规定为电流的方向，负电荷的定向移动方向与电流方向移动方向相反，把A．B碳棒插入盐水，A．B都连接电源后，盐水中负电荷向B移动，可见盐水中电流方向是B流向A。
18、磁场 电动机
【解析】
试题分析：通电线圈中有电流，在磁场中发生扭转，表明导体在磁场中受到了力的作用；电动机的工作是通电导体在磁场中受到力的作用时会发生转动．
【考点定位】磁场对通电导体的作用

四、计算题（本大题共3小题，共29分）
19、（1）∵UL=12V，PL=3W，故灯泡L正常工作时的电流为：IL===0.25A．
（2）闭合S，断开S1、S2，灯泡L与电阻R1串联，而此时灯泡正常工作，
则此时灯泡两端的电压为UL=12V，而电源电压为U=72V，
∴电阻R1两端的电压为：U1=U﹣UL=72V﹣12V=60V，
灯泡L正常工作时的电流为0.25A，故此时电路中的电流为0.25A，
∴电阻R1的阻值为：R1===240Ω。
（3）S、S1、S2均闭合时，电阻R1和滑动变阻器R2并联，电源电压为U=72V，
则U1=U2=U=72V，
而滑动变阻器的最大电阻为R大=200Ω，
∴R2消耗电功率的最小值为：P小===25.92W．
电阻R1的阻值为240Ω，而U1=U2=U=72V，
∴此时通过R1的电流为：I1===0.3A，
电流表A1测通过电阻R1的电流，电流表A2测干路中的总电流，电流表A1的量程为0～0.6A，电流表A2的量程为0～3A，
∴通过R2的最大电流为：I2=I﹣I1=3A﹣0.3A=2.7A，
R2消耗电功率的最大值为：P大=UI2=72V×2.7A=194.4W．
答：（1）灯泡正常工作时的电流是0.25A．
（2）闭合S，断开S1、S2，灯泡正常工作，电阻R1的阻值为240Ω．
（3）S、S1、S2均闭合时，R2上消耗电功率的最小值为25.93W、最大值为194.4W．
【解析】（1）由灯泡的标号可知，灯泡的额定电压和额定功率均已知，利用P=UI，即可计算出灯泡的额定电流来；
（2）闭合S，断开S1、S2时，灯泡L与电阻R1串联，由于灯泡正常工作，其两端电压是额定电压，又知道电源电压，故电阻R1的两端电压可求，再通过灯泡的额定电流即可计算出电阻R1的大小；
（3）S、S1、S2均闭合时，电阻R1和滑动变阻器R2并联，欲求出R2上消耗电功率的最小值和最大值，由其最大电阻的大小可计算出最小值；再由允许通过的最大电流计算出最大值，而允许通过的最大电流则需要由电流表A2的量程所确定， 当计算出电阻R1上的电流后即可得出电阻R2的最大电流来，这样它的最大电功率也就可以计算出来了。
考点：电路的等效，电流、电阻、电功率的综合计算。
20、（1）6.72×105J；（2）2.1×10﹣2m1．
【解析】
（1）水的质量：
m=ρV=1.0g/cm1×2000cm1=2000g=2kg，
水吸收的热量：
Q吸=c水m水（t﹣t0）=4.2×101J/（kg•℃）×2kg×（100℃﹣20℃）=6.72×105J；
（2）天然气放出的热量：
Q放===1.68×106J，
∵Q放=Vq，
∴天然气的体积：
V===2.1×10﹣2m1。
21、（1）；（2）10Ω；7V；（3）4.9W
【解析】
（1）由电路图知道，当滑片位于最右端时，滑动变阻器的最大阻值R2 与电阻R1 串联，电压表测R2 两端的电压，此时电路中的电流最小；由乙图知道，电压表的最大值是U1 =6V，I最小 =0.1A，所以，变阻器R2 接入电路的最大阻值： =60Ω；
（2）当滑片位于最左端时电路为R1的简单电路，此时电路中的电流最大，由乙图知道，I最大=0.7A，由 知道，电源的电压是：U=I最大R1 =0.7A×R1；
由于欧姆定律和串联电路中总电压等于各分电压之和，所以，电源的电压是：U=I最小R1 +U2 =0.1A×R1 +6V，
由于电源的电压不变，所以，0.7A×R1 =0.1A×R1 +6V，由此解得：R1 =10Ω，U =7V；
（3）当滑动变阻器接入电路的电阻为0Ω时，电路消耗的总功率最大，此时消耗的最大总功率是：P=UI=7V×0.7A=4.9W．

五、作图题（本大题共2小题，共4分）
22、如图

【解析】
试题分析：根据杠杆的平衡条件，要想施加最小的力，必须是力臂最大．力臂最大时，力最小，而力臂最大时，力的作用点一般离支点最远，找出最远的点然后把这个点和支点连接起来就是最长的力臂，然后垂直于力臂做出力的示意图，标上字母就可以了．
考点：杠杆中最小力的问题、力臂的画法
点评：求最小的力就是找力臂最大时对应的力，此时力的作用点应该离支点最远．
23、
【解析】
灯泡与插座并联，开关在干路中，开关接到火线上，三孔插座的接法：右孔接火线、左孔接零线、上孔接地线，如图所示：

六、实验探究题（本大题共3小题，共15分）
24、甲、丙（或A、C） ＞
【解析】
①要模拟研究汽车超载带来的安全隐患，应控制小球到达水平面的速度相同，而质量不同，因此应该选择甲、丙（或A、C）两个图所示实验进行比较；
②实验中，小球碰撞木块后，小球和木块继续在水平木板上滑动一段距离后停下，这一过程中，小球的机械能有一部分转化为内能，因此碰撞前一瞬间小球的动能E大于小球推动木块所做的功为W.
25、海绵的凹陷程度 接触面积 压力 甲丙 没有控制压力相同 D
【解析】
（1）力可以使物体发生形变，物体的形变量越大，力的作用效果越明显，实验中小明是通过观察海绵的凹陷程度来比较压力作用效果的．（2）由图甲、乙所示实验控制，物体间的接触面积相同而压力不同，力的作用效果不同，由此可得：在接触面积相同时，压力越大，压力作用效果越明显．（3）探究“压力的作用效果与受力面积大小的关系”，应控制压力相同而受力面积不同，应通过比较图 甲和 丙所示实验．（4）将物体B沿竖直方向切成大小不同的两块，物体间的接触面积与物体间的压力都发生变化，实验没有控制物体间的压力相等，由此得出的结论是错误的．（5）为了更容易打破玻璃，应使物体的接触面积小，由图所示可知，逃生锤外形应选图中的D；故答案为（1）海绵的凹陷程度；（2）接触面积；压力；（3）甲；丙；（4）没有控制压力相同；（5）D．
26、 1 0.7 1.14
【解析】
（1）灯泡的额定电压是3.8V，其灯丝电阻约为10Ω，由欧姆定律，灯的额定电流约为：I==0.38A，故电流表选用小量程串联在电路中，电压表并联在灯泡两端，选0～15V量程，滑动变阻器接一上一下两接线柱，电路如下图所示：

（2）若电流表读数为0，电路可能断路，电压表读数为4.5V，则电压表与电源连通，可能是灯丝断了；猜想1是正确；
（3）由题意可知，电源电压为1.5V×3=4.5V，当灯泡正常发光时，灯泡两端的电压为3.8V，滑动变阻器两端的电压为4.5V-3.8V=0.7V；可以将电压表与滑动变阻器并联，如下图所示：

（4）当灯泡正常发光时，电压为额定电压U灯=3.8V，此时滑动变阻器电压，即电压表示数：U滑=U-U灯=4.5V-3.8V=0.7V；电流表量程是0~0.6A，分度值是0.02A，电流表示数I=0.3A，灯泡的额定功率P=UI=3.8V×0.3A=1.14W．
