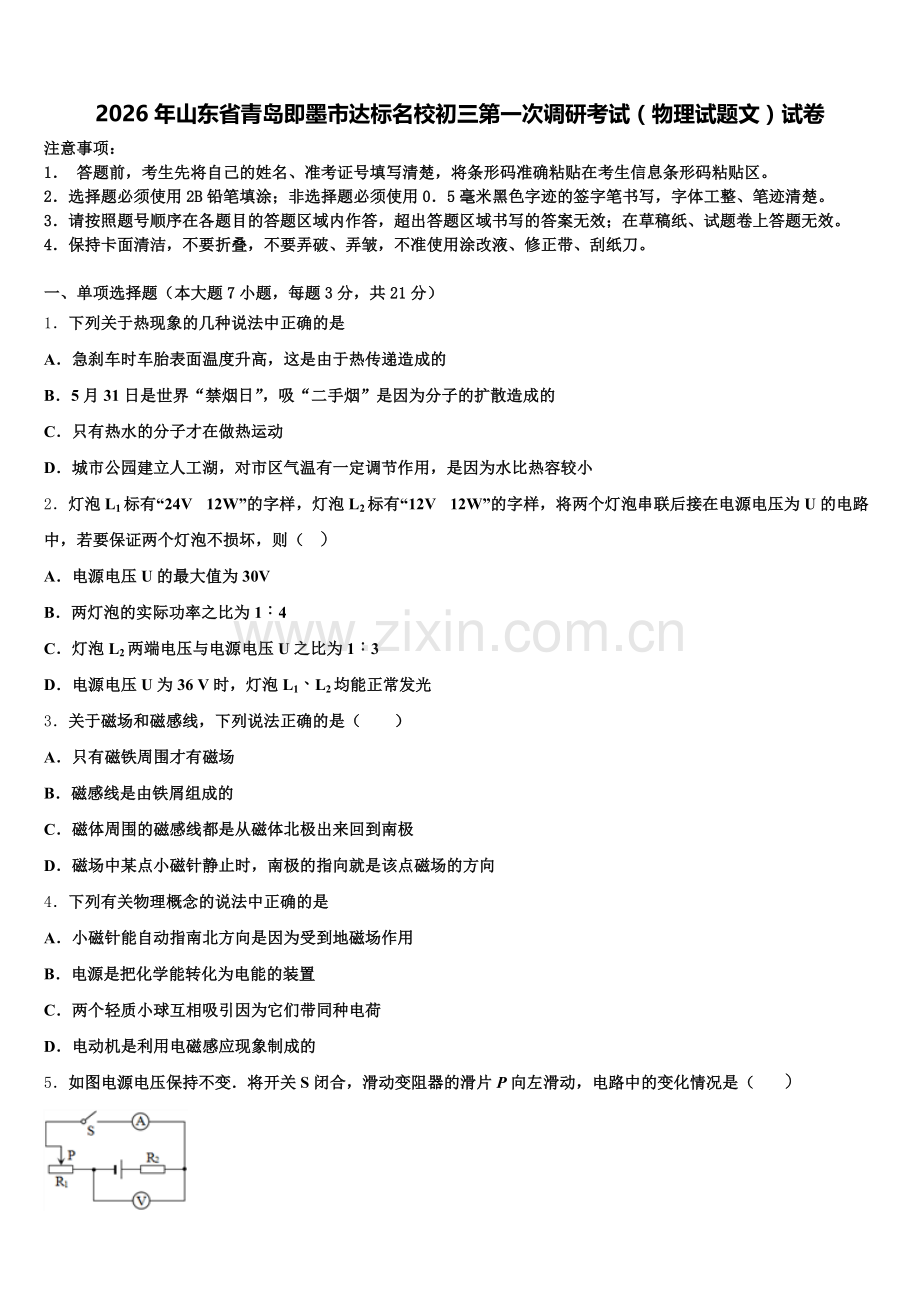

2026年山东省青岛即墨市达标名校初三第一次调研考试（物理试题文）试卷
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单项选择题（本大题7小题，每题3分，共21分）
1．下列关于热现象的几种说法中正确的是
A．急刹车时车胎表面温度升高，这是由于热传递造成的
B．5月31日是世界“禁烟日”，吸“二手烟”是因为分子的扩散造成的
C．只有热水的分子才在做热运动
D．城市公园建立人工湖，对市区气温有一定调节作用，是因为水比热容较小
2．灯泡L1标有“24V 12W”的字样，灯泡L2标有“12V 12W”的字样，将两个灯泡串联后接在电源电压为U的电路中，若要保证两个灯泡不损坏，则（ ）
A．电源电压U的最大值为30V
B．两灯泡的实际功率之比为1：4
C．灯泡L2两端电压与电源电压U之比为1：3
D．电源电压U为36 V时，灯泡L1、L2均能正常发光
3．关于磁场和磁感线，下列说法正确的是（　　）
A．只有磁铁周围才有磁场
B．磁感线是由铁屑组成的
C．磁体周围的磁感线都是从磁体北极出来回到南极
D．磁场中某点小磁针静止时，南极的指向就是该点磁场的方向
4．下列有关物理概念的说法中正确的是
A．小磁针能自动指南北方向是因为受到地磁场作用
B．电源是把化学能转化为电能的装置
C．两个轻质小球互相吸引因为它们带同种电荷
D．电动机是利用电磁感应现象制成的
5．如图电源电压保持不变．将开关S闭合，滑动变阻器的滑片P向左滑动，电路中的变化情况是（ ）

A．电压表的示数变小 B．R2消耗的功率变小
C．电路消耗的总功率变大 D．电压表和电流表示数的比值不变
6．《墨经》最早记述了杠杆原理．如图中“标”“本”表示力臂，“权”“重”表示力．以下说法符合杠杆原理的是

A．“权”小于“重”时，A端一定上扬
B．“权”小于“重”时，“标”一定小于“本”
C．增大“重”时，应把“权”向A端移
D．增大“重”时，换用更小的“权”
7．如图所示，下列说法正确的是

A．电磁铁是利用图甲的实验原理工作的
B．电动机与图乙的工作原理相同
C．如图丙是探究电磁铁磁性强弱与电流大小的关系
D．如图丁把电能转化为机械能
二、填空题（本大题7小题，共21分）
8．丹麦科学家________首先发现“电流周围存在磁场”。如图所示，闭合电键，小磁针将发生转动，因为力可以改变物体的________，通电螺线管A端相当于条形磁铁的_____极（选填“北”或“南”）。

9．体积为0.5m1的钢瓶内装有密度为6kg/m1的氧气，某次电焊中用去了其中1/1，则钢瓶内剩余氧气的质量为_______kg，剩余氧气的密度为_______kg/m1．
10．用两个相同的滑轮组成的滑轮组固定在天花板上，如图所示，当匀速提升物体时，绳子自由端的拉力为20N，物体移动的速度为0.1m/s，每个滑轮重15N，忽略绳重和摩擦，则此时滑轮组的机械效率为_____，拉力的功率为_____W。

11．改变内能有不同的方式，如图所示，是通过_____方式把试管里的水进行加热．．水沸腾后，水蒸气推动活塞迅速冲出管口，水蒸气的内能_____（填“增大”或“减小”），在活塞被推出的过程中，能量转化情况与内燃机_____冲程相同．试管口出现了白雾，这是_____（填物态变化名称）现象．

12．某个用电器上标有“6V”字样，已知它的电流随电压变化的图象如图所示．根据该图象，可以求出：该用电器的电阻是_____Ω，它的额定功率是_____W．

13．小明探究某物质熔化和沸腾的实验装置如图甲所示．现把20g某种固体碾碎后放入试管中，插入温度计，再将试管放在装有水的烧杯中加热．根据实验数据画出的图象如图乙所示．根据图象回答问题：（设热水在相同时间内给这种物质吸收的热量相等）
这种物质是_____（晶体/非晶体），它的沸点是_____℃；实验中，热量从火焰传递给水，却不会反过来传递．说明能量在转移的过程中，具有_____性；若这种物质液态时的比热容c=3×103J/（kg•℃），则这种物质熔化过程中吸收的热量是_____J．
14．核电站所用的核燃料属于_____（填“可再生”或“不可再生”）能源，在核反应堆中，核燃料发生_____释放出大量的核能，最后发电机利用_____原理发电．芜湖核电项目建成后，四台机组年发电总量约为3×1010kW•h，这些电能相当于完全燃烧_____kg的烟煤释放出的能量（烟煤的热值为3×107J/kg）．
三、作图题（共7分）
15．在图中作出物体沿斜面下滑时受到的摩擦力f的示意图．

16．图甲是一个带开关和指示灯的三孔插座．小明发现当开关断开时指示灯不发光，插孔也不能提供工作电压；当开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压．请在图乙中画出插座中的开关、指示灯（连限流电阻）和插孔的连接方式，并把插座与电源线接通．

17．如图所示的a、b是经平面镜反射后的反射光线，画出对应的入射光线．

四、实验题（本大题共5小题，共20分）
18．如图所示是“探究物体动能大小与物体速度的关系”的实验．

(1)在探究动能与速度的关系时，应让同一小球从斜面的_______（选填“同一”或“不同”）高度由静止滚下，使它们到达水平面时的初始速度不同．
(2)钢球沿斜面滚下的过程中，重力势 能______，动能______（均选填“减小”、“增大”或“不变”）．
(3)该实验通过观 察_________来判断小球动能的大小，若水平面绝对光滑，本实验将_______(选填“能”或“不能”)达到探究目的．
19．小明在做“探究凸透镜成像规律”的实验时，当蜡烛、凸透镜、光屏在光具座标尺上位置如图所示时烛焰恰好在光屏成清晰的像，该凸透镜焦距为10m．
实验前应使蜡烛、凸透镜、光屏三者的中心大致在_____；实验过程中由于实验时间较长，蜡烛燃烧变短，烛焰的像在光屏上的位置会向_____移动，要使像成在光屏的正中央的方法是将光屏向_____移动．（均选填“上”或“下“）实验时，小明在蜡烛与光屏间贴近凸透镜的地方加了一个“镜”，光屏上原来清晰的像就变模糊了，他将光屏向靠近凸透镜的方向移动一定距离后，又重新获得了清晰的像，则加上的“眼镜”是用来矫正_____（选填“近视”成“远视”）眼的．2017年昆明火车站开启了刷脸进站模式，刷脸机是通过摄像机捕捉人脸信息来识别顾客的，人脸到摄像机镜头的距离应保持在_____（选填“二倍焦距以外”、“一倍焦距到二倍焦距之间”或“一倍焦距以内”），成一个清晰、倒立、_____的实像，如果想使摄像机屏幕上得到更大的清晰的像，应将人向_____（选填“远离”或“靠近”）摄像机镜头方向移动．
20．如图所示是“探究不同物质吸热升温现象”的实验装置。用同一套装置先后加热并不断搅拌质量相等的煤油和水。

（1）要完成该探究实验除了图中所示的器材外，还需要的测量工具有天平和_____。
（2）小明设计的记录数据的表格如下，分析表格可知他是用_____相同比较_____的方法来完成探究实验的。
加热时间/min
0
0.5
1
1.5
2
…
温度
煤油

水

（3）实验结束后，小明查表知道水的比热容为4.2×103J/（kg•℃），则500g水温度升高20℃吸收的热量是_____J；若这些热量由酒精完全燃烧获得，则至少要消耗_____g酒精。（酒精的热值为3.0×107J/kg）
21．如图甲，光滑水平面上质量为m的物体，在水平拉力F作用下由静止开始运动，当运动的距离为s时速度为v．若物体运动的距离s与物体质量m、水平拉力F、速度v的关系数据如下表：

次数
m/kg
F/N
v/(m/s)
s/m
1
2
10
4
1.6
2
4
10
4
3.2
3
2
20
4
0.8
4
2
20
2
0.2
则s=_____．
22．小张和小明两同学分别做“测定小灯泡的功率”实验，除了小灯泡外他们所使用的器材规格均相同，小灯的额定电压可能是“1.5V”、“2.0V”或“2.8V”，小灯泡功率相差不大

（1）如图1是小张同学没有连接完的实物电路，请你用笔画线代替导线，将实物电路连接完整（要求滑片向右滑时，灯泡变暗）
（_____）
物理量
实验序号
电压表示数
电流表示数
小灯亮暗程度
1
1.3V
0.17A
暗
2
2.0V
0.22A
正常发光
3
3.0V
0A
不发光
（2）小张正确连接好电路，闭合电键时记录了第1组数据，当小灯正常发光时记录了第2组数据，把滑片移到端点时小灯闪亮一下，后熄灭，并记录了第3组数据，如表所示。则他们所用电源的电压为_____伏，甲同学所用小灯的额定功率为_____瓦。
（3）同座位的小明实验时，当他连接完最后一根导线，立即看到灯泡发出明亮的光。在一旁观察的小张一惊，提醒小明实验中有问题。请你帮助小明找出实验中两个操作不当之处：
①_____；
②_____。
（4）小明同学改正了操作错误重新连接好电路后，当小明同学所选用的小灯正常发光时，电压表的示数如图2所示，而滑片恰好在滑动变阻器的中点上，此时滑动变阻器连入电路的电阻值为_____欧，小明同学所选用小灯泡正常发光时的电流为_____安。
五、计算题（本大题共2小题，共13分）
23．一辆氢气动力试验汽车的质量为1.5t，10min内汽车在平直路面上匀速行驶了1.2×104m．此过程汽车发动机产生的牵引力为1.0×101N，汽车发动机的效率为50%（氢气的热值取1.5×l08J/kg，g取10N/kg）．求：牵引力做功的功率；试验过程消耗了多少kg的氢气．常温常压下氢气的密度约为0.9kg/m1，请计算：消耗的这些氢气常温常压下体积为多少m1．（本小问结果保留一位小数）
24．一个额定功率为1000W的电热水壶装有1.5kg初温为20℃的水。正常工作将水烧开（100℃）所用时间为10min，则水吸收的热量为多少J，该电热水壶的效率为多少（已知水的比热容为）
六、综合能力题（本大题共3小题，共18分）
25．嫦娥四号月球车“玉兔二号”于2019年1月3日10时26分成功着陆月球背面，此次任务实现了人类探测器首次月背软着陆，开启了人类月球探测新篇章。
（1）“玉兔二号”上的太阳能帆板，让太阳能来给电池充电，再用电能驱动车身行驶进行探测。上述过程中的能量转化为：太阳能首先转化为_____能最终转化为_____能。
（2）玉兔二号月球车的制备材料中使用了镁铝合金，选用镁铝合金的优点是_____（填序号）
a、机械性能好、硬度小
b、密度小、强度大
c、密度大、耐腐蚀
26．如图甲所示，设闭合电路中的电流为I，外部电路的等效电阻为R，电源内部电阻为r(r为定值)，电源电动势为E，根据串联电路电压特点有E=IR+Ir。现有如图乙所示的电路，当变阻器的滑片从一端滑到另一端的过程中，两电压表的读数与电流表读数的变化情况，如图丙中AC、BC两直线所示。
电压表V1、V2的示数与电流表A的示数的变化图线分别为(丙)图中的哪一条?并加以说明。 请你计算出变阻器的总电阻R1的大小。
小贴士
电源两极间存在电压。实验表明：不接用电器时，电源两极间电压的大小是由电源本身的性质决定的，物理学中用“电动势”表征电源这一特性，即电源电动势等于电源没有接入电路时两极间的电压，用符号“E”
表示，实际上由于电源内部有电阻，所以当电路中有电流通过时，电源的内阻也分得一定的电压。
27．端午假日，小华随父母体验了一次快乐的乡村游．见到如图25所示的一个老式风扇车，颇感兴趣，摇手摇杆产生的风，为什么能将从漏斗中漏下的谷粒与空壳分开呢？小华到家便进行了以下探究：利用废旧塑料板制成条形漏斗，废旧塑料杯切去杯底并在杯壁裁出缺口；仿照老式风扇车，组装成如图26甲所示的装置；选用质量______的砂砾模拟谷粒和空壳；裁剪快餐盒盖用于收集砂砾．把快餐盒盖放在水平桌面上，将上述装置侧壁缺口朝下放在盒盖上方；取一小风扇正对进风口，再开启风扇并将砂砾倒入漏斗；待砂砾漏完，关闭风扇；观察盒盖上的砂砾，比较___________．实验结果如图26乙所示，并记录在下表中．
由实验结果可知，在相同的风速的作用下，质量较大的砂砾不容易被风吹远，其运动状态_______发生改变（选填“容易”或“不容易”），即惯性较_______（选填“大”或“小”）；由此也可以说明惯性的大小与物体的_______有关．为了使实验结论更科学，可以更换不同的物体或改变风速大小重复上述实验．如果使用风扇车来分离谷粒和空壳，则在图25中______口可收集到饱满的谷粒（选填“A”或“B”）；如图26丙所示，在无风的情况下，农场工人用铁锹将混合谷物斜向上抛洒出去，饱满的谷粒将落在离工人更______处（选填“近”或“远”），从而将谷粒与空壳分离．

参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
A、刹车时，刹车片对车轮摩擦，通过做功的方式增大了物体的内能，使温度升高，故A错误；
B、吸“二手烟”是因为分子不停地做无规则的运动，是扩散造成的，故B正确；
C、一切物质的分子都在永不停息的做无规则运动，故C错误；
D、城市人工湖建成蓄水后，对市区气温有一定的调节作用，是因为水的比热容较大，故D错误。
2、A
【解析】
根据题意知道，两灯泡的额定电流分别是：I1 =P1/U1=12W/24V=0.5A，I2 =P2/U2=12W/12V=1A；两灯泡的电阻分别是：R1 =U1/I1=24V/0.5A=48Ω，R2 =U2/I2=12V/1A=12Ω；因为将两个灯泡串联后，要保证两个灯泡不损坏，所以电路中的最大电流I=I1 =0.5A，故电源的最大电压是：U=I（R1 +R2 ）=0.5A×（48Ω+12Ω）=30V，故A正确、D不正确；因为串联电路各处的电流相等，所以由P=I2 R知道，两灯泡的实际功率之比：P1：P2 =R1：R2 =48Ω：12Ω=4：1，故B不正确；由U=IR知道，灯泡L2 两端电压与电源电压之比：U2：U=R2：（R1 +R2）=12Ω：（48Ω+12Ω）=1：5，故C不正确，故选A．
3、C
【解析】
A. 磁铁周围存在磁场，通电导体周围也存在磁场．故不符合题意．B. 磁感线是为了形象表述磁场引入的，是不存在的，不是铁屑组成的．故不符合题意．C. 磁感线在磁体外部从北极出发回到南极，内部由南极回到北极．故符合题意．D. 磁场中某点小磁针静止时，北极所指的方向为该点磁场方向．故不符合题意．故选C.
4、A
【解析】
A、地球周围存在磁场，磁极间有相互作用力,故磁针能指南北，是因为受到地磁场的作用,故A正确；
B、太阳能电池就是把太阳能转化为电能,也有的电源是把机械能转化为电能,所以电源是把其他形式的能转化为电能,故B错误；
C、两个轻质小球互相吸引，则它们可能带异种电荷，也可能一个带电，另一个不带电,故C错误；
D、电动机是利用通电导体在磁场中受到力的作用原理工作的，发电机是利用电磁感应原理工作的,故D错误。
5、B
【解析】
首先分析电路是电阻R2与滑动变阻器的串联电路，电压表测量的是滑动变阻器两端的电压，电源电压保持不变．将开关S闭合，滑动变阻器的滑片P向左滑动，电阻增大。
【详解】
A．根据欧姆定律，电路中的电流变小，定值定值R2两端的电压变小，而滑动变阻器两端的电压增大，A错误；
B．R2消耗的功率为：P2=I2R2，电流变小，所以P2减小，B正确；
C．电路中的总功率P=UI，电流变小，所以总功率变小，C错误；
D．电压表是滑动变阻器两端的电压，与电流表的比值不是定值，D错误；
故选B。
6、C
【解析】
解：
A．根据杠杆平衡条件，“权”小于“重”时，因为不知道“标”和“本”的大小关系，无法确定“权”和“标”的乘积与“重”和“本”乘积的大小的关系，故A错误．
B．根据杠杆平衡条件，“权”小于“重”时，“标”一定大于“本”，故B错误．
C．根据杠杆平衡条件，“本”不变，增大“重”时，因为“权”不变，“标”会变大，即应把“权”向A端移，故C正确．
D．使用杆秤时，同一杆秤“权”不变，“重”可变，不同的“重”对应不同的“标”．若更换更小的“权”，“标”也会变得更大，不符合秤的原理，故D错误．
答案为C．
7、A
【解析】
A、甲图为奥斯特实验，说明通电导体周围有磁场，即电流的磁效应，电磁铁就是根据电流的磁效应制成的，故A正确；
B、图中导体棒在磁场中做切割磁感线运动时，电流表中会产生感应电流，故实验是电磁感应，利用该原理制成了发电机，故B错误；
C、图中两电磁铁串联，通过的电流相等，但两电磁铁线圈的匝数不同，可用来演示电磁铁的磁性强弱与线圈匝数多少的关系，故C错误；
D、图中是话筒的原理图，利用的是电磁感应原理，将机械能转化为电能，故D错误。

二、填空题（本大题7小题，共21分）
8、奥斯特 运动状态 北
【解析】
丹麦科学家奥斯特通过实验首先说明了通电导线周围存在着磁场；根据题意知道，当闭合电键时，螺线管周围出现了磁场，小磁针由于受到磁场的作用而发生转动，即力可以改变物体的运动状态；由图知道，电源的右侧是正极，左侧为负极，运用安培定则，用右手握住螺线管，四指所指的方向为电流的方向，大拇指指向螺线管的左端即N极，所以通电螺线管A端相当于条形磁铁的北极。
9、2 4
【解析】
原来氧气的质量为m=ρV=6kg/m1×0.5m1=1kg，故钢瓶内剩下氧气的质量为×1kg=2kg
剩余氧气的密度：ρ剩===4kg/m1；
10、75% 6
【解析】
由图知，n＝3，忽略绳重和摩擦，拉力F＝（G物+G动），
则提升物体的重力：
G物＝3F﹣G动＝3×20N﹣15N＝45N，
滑轮组的机械效率：
η＝＝＝＝＝×100%＝75%；
拉力端移动的速度：
v＝3v物＝3×0.1m/s＝0.3m/s，
拉力的功率：
P＝＝＝Fv＝20N×0.3m/s＝6W。
11、热传递 减小 做功 液化
【解析】
改变内能的方式有两种：一是做功，二是热传递．图中所示，是通过热传递方式把试管里的水进行加热；做功改变内能时，物体对外做功，内能减小温度降低；水沸腾后，水蒸气推动活塞迅速冲出管口，水蒸气的内能减小，在活塞被推出的过程中，能量转化情况与内燃机做功冲程相同；水沸腾后，水蒸气推动活塞做功，水蒸气的内能减小，温度降低，所以在塞子冲出时会看到水蒸气液化的白气．
12、60 0.6
【解析】
由图象得出任意一组电压和电流，根据欧姆定律求出用电器的电阻；
用电器上标有“6V”字样，是指用电器的额定电压为6V，根据P=求出该用电器的额定功率．
【详解】
由图可知，当U=6V时，通过的电流I=0.1A，
由欧姆定律可得用电器的电阻：
R===60Ω，
用电器上标有“6V”字样，是指用电器的额定电压为U额=6V，其额定电流为I额=0.1A，
用电器的额定功率：P额=U额I额=6V×0.1A=0.6W．
13、晶体 90 方向 3600
【解析】
（1）晶体有固定的熔化温度，而非晶体没有．该物质图象上BC段与时间轴平行的直线，表示该物质在熔化过程中不断吸热，温度保持不变，因此该物质为晶体．DE段表示该液体沸腾时吸热但温度不再升高，此时的温度90℃，即为这种物质的沸点；
（2）实验过程中，热量由火焰传递给水，热量不能从水传递给火焰，说明能量在转移的过程中具有方向性；
（3）由图可知，CD段，t0=50℃，t=90℃，液态物质由第6min到第8min内吸收的热量为：Q=cm（t-t0）=3×103J/（kg•℃）×0.02kg×（90℃-50℃）＝2400J；该物质的熔化过程经历了3min，吸收热量为Q吸=×3min＝3600J．
14、不可再生, 裂变 电磁感应 3.6×109kg
【解析】
由于发生核反应的铀在短时间内部能形成，是不可再生能源，所以核电站所用的核燃料属于不可再生能源；核反应堆主要是利用核裂变产生的能量，带动发电机发电，发电机的原理是电磁感应现象；根据Q＝mq知道，完全燃烧的烟煤的质量是：m＝＝3.6×109 kg，化石能源可造成空气污染，为了减少有害物质的排放，需开发并利用新能源，提高能源利用率等．
要解答本题需掌握：①核能是不可再生能源，以及核电站是利用核裂变的原理；②发电机是利用电磁感应现象原理制成的；③燃料燃烧的放热公式：Q＝mq．

三、作图题（共7分）
15、
【解析】物体沿斜面下滑时，斜面对物体的摩擦力是阻碍物体下滑的，所以摩擦力的方向是沿斜面向上的，如下图所示：

16、．
【解析】
插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；但指示灯损坏时，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全，如图所示：

17、
【解析】
根据平面镜成像的特点，反射光线a 、b的反向延长线的交点即为像点S’，根据平面镜所成的像与物关于平面镜对称，画出发光点S，连接S和反射光线a、b与镜面的交点，即为入射光线．光路图如下：

四、实验题（本大题共5小题，共20分）
18、不同 减小 增大 木块被推动的距离 不能
【解析】
(1)在探究动能与速度的关系时，实验中让同一小球沿斜面的不同高度静止滚下撞击水平板上的木块，这是控制了质量相同，目的是探究物体的动能与速度的关系；
(2)钢球沿斜面滚下来过程中，高度减小，重力势能减小，速度增大，动能增大，重力势能转化为动能；
(3)探究物体动能大小与哪些因素有关时，物体动能的大小无法直接体验，所以通过小球对木块外做功的多少来体现小球动能的多少，即通过木块被推动的距离来判断小球动能的大小；
若水平面绝对光滑，根据牛顿第一定律，钢球和木块将永远一直运动下去，没有运动距离的远近之分，就不能达到比较距离来比较动能的目的了．
19、同一高度 上 上 远视 二倍焦距以外 缩小 靠近
【解析】
（1）为了使像成在光屏中心，实验开始前，应将蜡烛的烛焰中心、凸透镜中心和光屏中心调节在同一高度上；凸透镜成实像是倒立的，蜡烛燃烧变短时，烛焰向下移动，那么光屏上的像要向上移动，要使烛焰的像仍然成在光屏的中央，在蜡烛和凸透镜不动的情况，光屏应向上移动适当位置．
（2）加上“镜”之后，原来光屏上清晰的像变模糊了，将光屏向靠近透镜方向移动一段距离后，又得到清晰的像，说明加了“镜”后像距减小了，该眼镜对光线具有会聚作用，由此可判断该“镜”是凸透镜，凸透镜是用来矫正远视眼的．
（3）摄像机原理与照相机相同，人脸到摄像机镜头的距离应保持在二倍焦距以外，成一个清晰、倒立、缩小的实像，如果想得到更大的清晰的像，根据“物近像远像变大”，应将人向靠近摄像机镜头方向移动．
20、秒表加热时间升高的温度4.2×104J1.4g
【解析】
（1）探究不同物质吸热能力时，要控制两种液体的质量相等，分析测量工具；
（2）根据表格内容判断比较的方法；
（3）根据题中“500g水温度升高20℃吸收的热量”可知，本题考查热量的计算，根据热量的公式得到水吸收的热量，根据Q=mq得到酒精的质量。
【详解】
（1）由实验可知，要准确完成本实验除了图中的实验器材，还需的器材有测量质量的天平和测量时间的秒表；
（2）由于是用相同的酒精灯加热，即煤油和水在相同的时间内吸收的热量相等，所以可以利用加热相同的时间比较液体升高温度的多少，判断液体的吸热本领；
（3）已知m=500g=0.5kg，△t=20℃，由 Q吸=cm△t=4.2×103J/（kg•℃）×0.5kg×20℃=4.2×104J，
这些热量由酒精完全燃烧获得，Q放=Q吸=4.2×104J，
酒精的质量。
21、
【解析】
实验1，=1.6m，
实验2，=3.2m，
实验3，=0.8m，
实验4，=0.2m，
所以s=．
22、 3.0 0.44 连接电路时开关没有断开 滑动变阻器的滑片没有移到电阻值为最大的位置 5 0.3
【解析】
（1）当滑片右移时，灯变暗说明连入电阻变大，下面的接线柱选择A，如图所示：

（2）由第3组数据可知，电压表示数为3.0V，电流表示数为0，说明问题出在电压表两接线柱之间的电路，小灯泡灯丝断了，此时电压表测量的是电源电压为3.0V；当小灯正常发光时记录了第2组数据（额定电压及额定电压下的电流），额定功率为：P=UI=2.0V×0.22A=0.44W；
（3）当他连接完最后一根导线，立即看到灯泡发出明亮的光，说明连接电路时开关没有断开，没有将变阻器的滑片调到阻值最大位置；
（4）第一次实验中滑片处于最大阻值处，闭合开关得到第一组数据，滑动变阻器电压为：U1=U总-UL=3.0V-1.3V=1.7V，滑动变阻器最大阻值为：R==10Ω，小明同学实验时，灯泡与滑动变阻器串联，使用的滑动变阻器相同，滑片恰好在滑动变阻器的中点上，所以滑动变阻器接入电路的电阻：R′=0.5R=0.5×10Ω=5Ω；电压表选择0～3V量程，分度值0.1V，则电压为1.5V，根据串联电路的总电压等于各部分电压之和可得：变阻器两端的电压U′=U﹣UL=3.0V-1.5V=1.5V，根据串联电路电流处处相等，所以灯泡电流为：IL＝I′＝==0.3A。

五、计算题（本大题共2小题，共13分）
23、（1）2×104W；（2）0.16kg；（1）0.2
【解析】
(1)牵引力所做的功：W=F牵s=1.0×101N×1.2×104m=1.2×107J；
牵引力做功的功率： ；
(2) 由可得氢气完全燃烧放出的热量：Q放=，
消耗的氢气：；
(1) 消耗的这些氢气常温常压下体积．
答：（1）牵引力做功的功率是2×104W；
（2）试验过程消耗了0.16kg的氢气；
（1）耗的这些氢气常温常压下体积为0.2m1．
24、5.04×105 ；84%
【解析】
根据题中“水吸收的热量为多少J，该电热水壶的效率为多少”可知，本题考查热量的计算和热效率公式的应用，根据吸热公式和热效率公式进行解答。
【详解】
水吸收的热量
。
电热水壶所消耗的电能
则该电热水壶的效率为
答：水吸收的热量为；该电热水壶的效率为84%；

六、综合能力题（本大题共3小题，共18分）
25、电动b
【解析】
（1）太阳电池将太阳能转化成电能，电能又转化成月球车的动能；
（2）铝合金：铝中加入镁、铜、锌等金属形成合金，具有密度小、强度高的优良性能，铝活泼易生成氧化铝覆盖在其表面阻止进一步腐蚀，选用镁铝合金为“玉兔”号月球车材料，优点是密度小，硬度大，耐腐蚀，故b正确。
26、（1）详见解析（2）
【解析】
根据题中“小贴士”和电路图可知，本题考查闭合电路的欧姆定律。当滑动变阻器的滑片向左移动时，变阻器接入电路的电阻减小，电路中电流增大，定值电阻R0的电压增大，路端电压减小，结合图丙进行分析判断，确定两电表对应的图线；结合图像，利用欧姆定律求出R1的值；
【详解】
解：电压表V1测电路中电阻R0及R1两端总电压(或电源输出电压)。
（1）BC直线为电压表V1的示数随电流表示数变化的图线，AC直线为电压表V2的示数随电流表示数变化的图线。
当滑动变阻器滑片从一端滑到另一端时，电流表示数从I1增大到I4，乙图中电压表V2的示数U0=IR0，可知当电流表A的示数增大时，电压表V2的示数也随着增大：因为E=I(R0+R1)+Ir，已知电源内阻r和电源电压不变，可知当电流I增大时，Ir增大，则I(R0+R1)减小，即电源输出电压减小，所以BC直线为电压表V1的示数随电流表示数变化的图线。
（2）当滑动变阻器取最大值时，电路中电流最小为I1，电压表V1的示数为U5,则
外部电路的等效电阻为，
当滑动变阻取最小值时，电路中电流最大，电压表V2的示数为U4，电流表示数为I4，则
，
所以变阻器的总电阻：。
27、不同 砂砾水平运动的距离 不容易 大 质量 B 远
【解析】
试题分析： 【自制器材】由于谷粒和空壳的质量不同，故应选用质量不同的砂砾模拟谷粒和空壳．【进行实验】质量不同的砂砾，水平移动的距离不同，实验中就是通过比较砂砾水平移动的距离的．【分析论证】（1）由上表中的实验数据可知，在相同的风速的作用下，质量较大的砂砾不容易被风吹远，其运动状态不容易发生改变，即惯性较小；（2）所以物体的惯性大小与物体的质量有关，质量越大，其惯性越大，运动状态难发生改变．【拓展应用】（1）质量越大，惯性越大，运动状态难发生改变，故在B口可收集到饱满的谷粒；（2）在无风的情况下，农场工人用铁锹将混合谷物斜向上抛洒出去，饱满的谷粒质量大，惯性大，运动状态难发生改变，故落在离工人更远处．
【考点定位】综合实验探究过程的应用．
