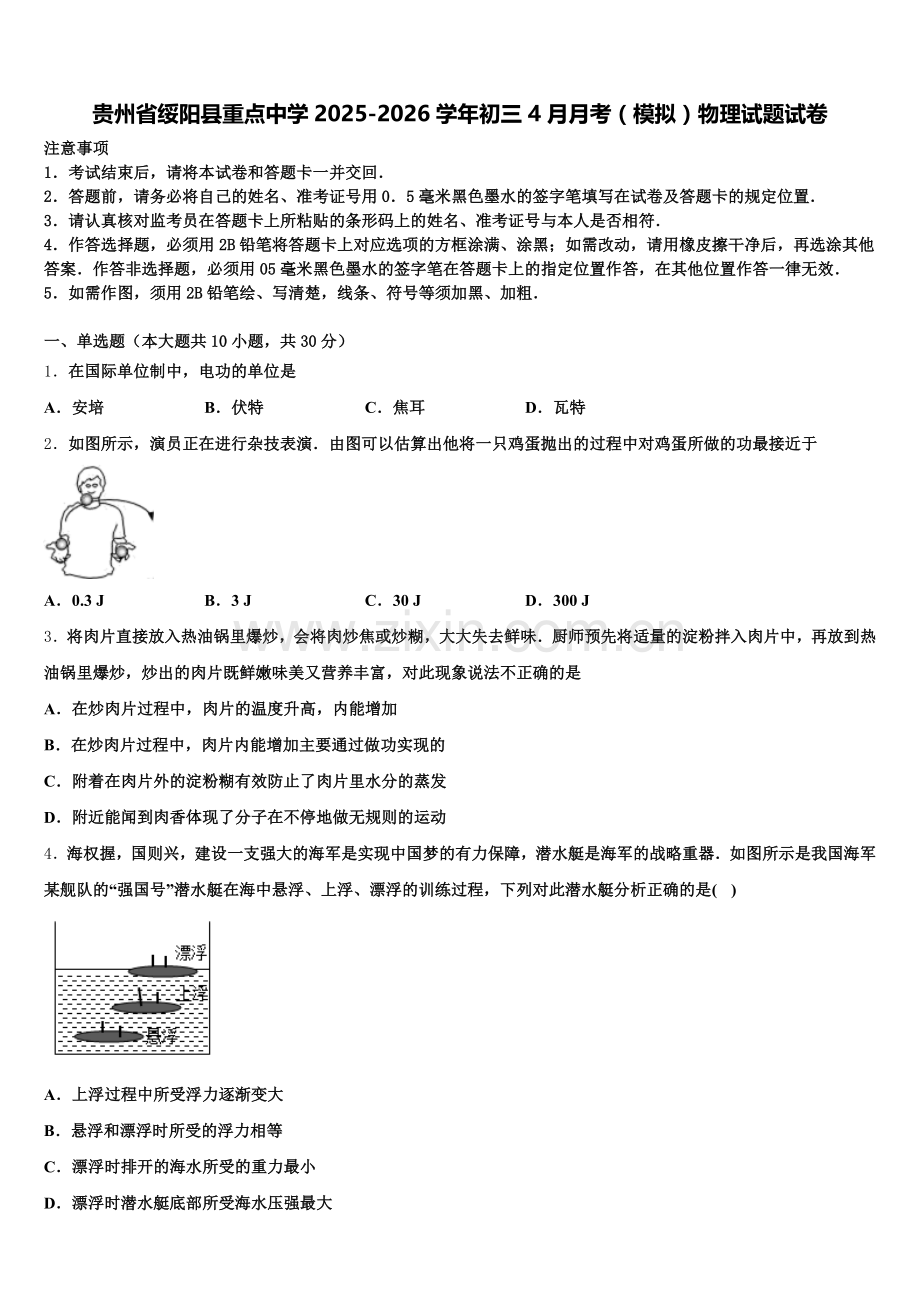

贵州省绥阳县重点中学2025-2026学年初三4月月考（模拟）物理试题试卷
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．

一、单选题（本大题共10小题，共30分）
1．在国际单位制中，电功的单位是
A．安培 B．伏特 C．焦耳 D．瓦特
2．如图所示，演员正在进行杂技表演．由图可以估算出他将一只鸡蛋抛出的过程中对鸡蛋所做的功最接近于

A．0.3 J B．3 J C．30 J D．300 J
3．将肉片直接放入热油锅里爆炒，会将肉炒焦或炒糊，大大失去鲜味．厨师预先将适量的淀粉拌入肉片中，再放到热油锅里爆炒，炒出的肉片既鲜嫩味美又营养丰富，对此现象说法不正确的是
A．在炒肉片过程中，肉片的温度升高，内能增加
B．在炒肉片过程中，肉片内能增加主要通过做功实现的
C．附着在肉片外的淀粉糊有效防止了肉片里水分的蒸发
D．附近能闻到肉香体现了分子在不停地做无规则的运动
4．海权握，国则兴，建设一支强大的海军是实现中国梦的有力保障，潜水艇是海军的战略重器．如图所示是我国海军某舰队的“强国号”潜水艇在海中悬浮、上浮、漂浮的训练过程，下列对此潜水艇分析正确的是( )

A．上浮过程中所受浮力逐渐变大
B．悬浮和漂浮时所受的浮力相等
C．漂浮时排开的海水所受的重力最小
D．漂浮时潜水艇底部所受海水压强最大

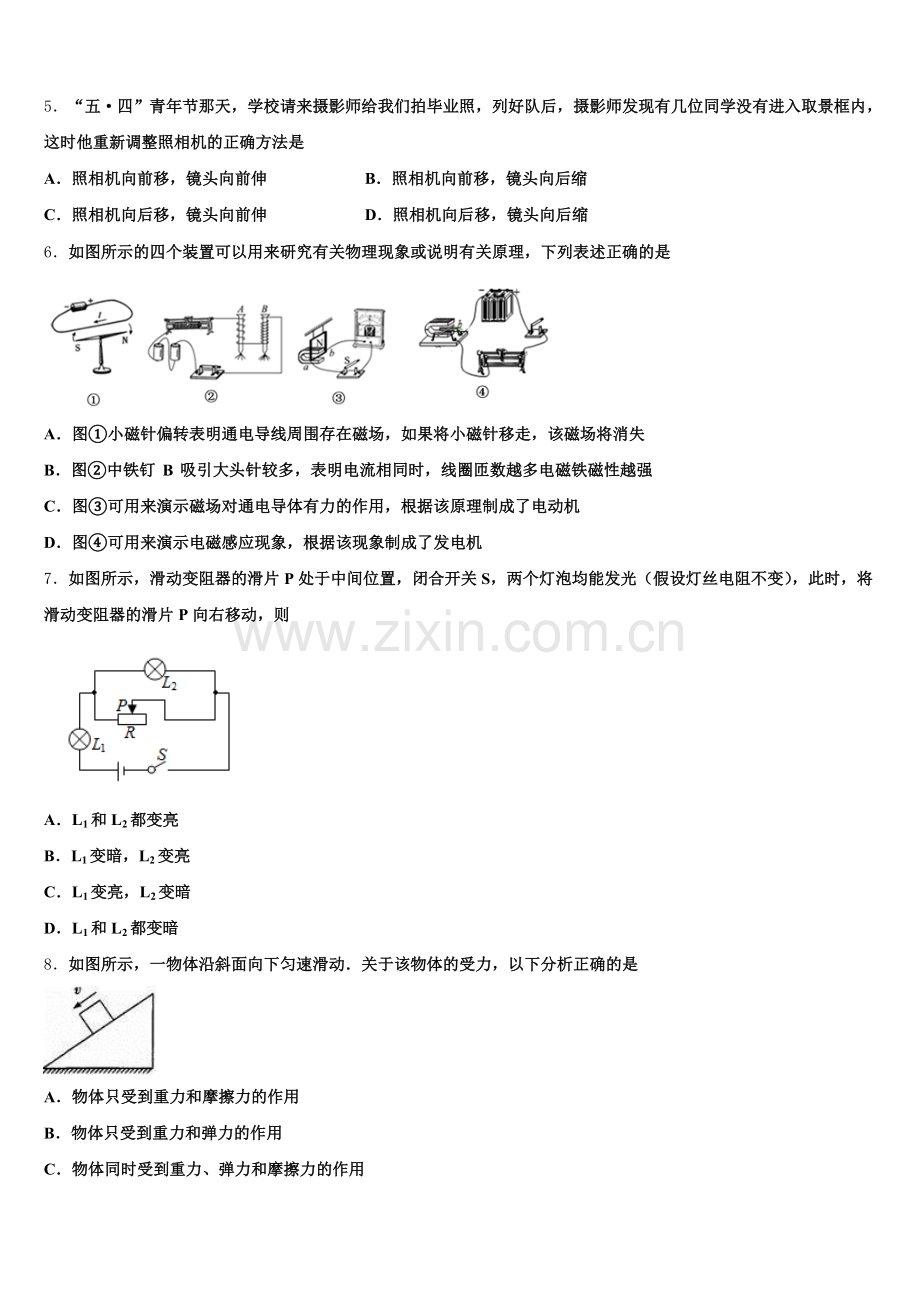

5．“五·四”青年节那天，学校请来摄影师给我们拍毕业照，列好队后，摄影师发现有几位同学没有进入取景框内，这时他重新调整照相机的正确方法是
A．照相机向前移，镜头向前伸 B．照相机向前移，镜头向后缩
C．照相机向后移，镜头向前伸 D．照相机向后移，镜头向后缩
6．如图所示的四个装置可以用来研究有关物理现象或说明有关原理，下列表述正确的是

A．图①小磁针偏转表明通电导线周围存在磁场，如果将小磁针移走，该磁场将消失
B．图②中铁钉 B 吸引大头针较多，表明电流相同时，线圈匝数越多电磁铁磁性越强
C．图③可用来演示磁场对通电导体有力的作用，根据该原理制成了电动机
D．图④可用来演示电磁感应现象，根据该现象制成了发电机
7．如图所示，滑动变阻器的滑片P处于中间位置，闭合开关S，两个灯泡均能发光（假设灯丝电阻不变），此时，将滑动变阻器的滑片P向右移动，则

A．L1和L2都变亮
B．L1变暗，L2变亮
C．L1变亮，L2变暗
D．L1和L2都变暗
8．如图所示，一物体沿斜面向下匀速滑动．关于该物体的受力，以下分析正确的是

A．物体只受到重力和摩擦力的作用
B．物体只受到重力和弹力的作用
C．物体同时受到重力、弹力和摩擦力的作用
D．物体只受到重力的作用
9．智能公交系统已于2016年5月6日在我市部分县区投入运营，如图是一名乘客正在通过电子站牌获得公交车到站信息。公交车与智能公交系统间的无线通讯依靠的是（ ）

A．超声波 B．次声波 C．电磁波 D．激光
10．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像．则下列相关说法正确的是（　　）
①光屏上成倒立、放大的实像
②照相机是利用这一成像原理工作的
③该透镜的焦距f一定满足8cm＜f＜15cm
④将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜
A．只有①和③ B．只有②和④ C．只有②和③ D．只有①和④
二、多选题（本大题共3小题，共12分）
11．某物体从地面上某一点出发沿直线运动，其s﹣t图象如图所示，对物体的运动情况进行分析，得出结论正确的是

A．物体在6s内运动的路程为15m
B．以地球为参照物，物体在中间2s内静止
C．物体在前2s内和后2s内的速度相等
D．物体在6s内的平均速度为2.5m/s
12．如图所示，最大阻值为50的滑动变阻器R和一个标有“6V 3.6W”字样的小灯泡L串联后接在电源电压恒为6V的电路中，不考虑灯丝电阻变化，则下列判断不正确的是

A．滑片由b端向a端移动的过程中，灯泡L两端电压的减小量小于滑动变阻器两端电压的增加量
B．无论怎样移动滑动变阻器的滑片，电路中总功率一定不会超过2W
C．滑片移动过程中，电路中总功率最小值为3.6W
D．当滑片滑至某位置时，滑动变阻器消耗的功率最大且为0.9W
13．一根细长绳的下端系一个金属小球，上端固定，就制成一个摆．把小球拉离竖直位置松手，让它摆动起来，如图所示，可以观察到小球在摆动过程中摆动的幅度会逐渐减小，最终会停下来，对于小球在摆动过程中的能量转化情况，下列说法中不正确的是

A．小球在摆动过程中，其机械能守恒
B．小球依次经过最低点时，动能会逐渐减少
C．小球从高处向低处摆动过程中，势能部分转化为动能
D．球从低处向高处摆动过程中，线对小球的拉力做了功
三、填空题（本大题共5小题，共10分）
14．为了监控取款机前的实时情况，银行ATM自动取款机上方安装有一摄像头．摄像头的工作原理相当于________透镜成倒立、________的实像；当取款人逐渐靠近取款机时，他所成的像会逐渐________(选填“变大”“变小”或“不变”)．
15．核电站所用的核燃料属于_____（填“可再生”或“不可再生”）能源，在核反应堆中，核燃料发生_____释放出大量的核能，最后发电机利用_____原理发电．芜湖核电项目建成后，四台机组年发电总量约为3×1010kW•h，这些电能相当于完全燃烧_____kg的烟煤释放出的能量（烟煤的热值为3×107J/kg）．
16．小明和小岗握住两根较光滑的木棍，小娟将绳子的一端系在其中一根木棍上，然后如图所示依次将绳子绕过两根木棍，小明和小岗相距一定的距离握紧木棍站稳后，小娟在图A处拉绳子的另一端，用很小的力便能拉动他们．
两根木棍和绳子组成的机械相当于_____．若小娟所用的拉力为70N，则小明和小岗受到的拉力分别为_____N、_____N（摩擦忽略不计）．
17．小娇上学出门前照一下镜子正衣冠，当她从距平面镜2m处以1m/s的速度向平面镜靠近时，她在平面镜中的像的大小_____（选填“变大”、“变小”或“不变”）；她在平面镜中的像相对于她的速度是_____m/s．
18．如图所示的电路，要使L1、L2并联，需要闭合的开关是________；如果同时闭合开关S1、S2和S3 ， 电路会出现________．

四、计算题（本大题共3小题，共29分）
19．如图是我国新型气垫登陆船，该船满载后的总重力为1.6×106N．

（1）一艘满载的气垫船停在水平地面上时，与地面间的总接触面积为80m2，那么它对地面的压强为多少？
（2）气垫船入水后，启动柴油发动机，通过向下喷气将船身匀速抬高2.15m，若柴油机的效率为32%，则抬高一次需要消耗多少千克的柴油？（柴油的热值q柴油＝4.3×107J/kg）
（3）气垫船以30m/s的速度匀速直线运动600s时，若受到的阻力始终为7.2×104N，那么推力做的功是多少？功率为多少？
20．一只质量为0.1kg的平底玻璃杯内装有质量为0.1kg的水，杯中水深0.1米，底面积为8cm2，放在水平桌面上，已知ρ水=1.0×103kg/m3，g=10N/kg，求水对杯底的压强；杯子对桌面的压强．
21．已知物体的重力势能表达式为Ep=mgh，动能的表达式为Ek=mv2，其中m为质量，h为物体距水平地面的高度，v为物体的运动速度，g为常量，取10N/kg。如图所示，距沙坑高h=7m处，以v0=10m/s的初速度竖直向上抛出一个质量为0.5kg的物体，不计空气阻力，物体从被抛出到落地前的瞬间，整个过程机械能守恒。求：

（1）物体被抛出时的重力势能Ep和动能Ek；
（2）物体上升到最高点时离抛出点的高度H；
五、作图题（本大题共2小题，共4分）
22．一束光线AO从玻璃斜射到空气，在图甲中画出它的折射光线。
（________）

23．如图所示，画出通电螺线管的N、S极和电源的正、负极。

六、实验探究题（本大题共3小题，共15分）
24．如图甲所示，是“探究物质的熔化规律”的实验装置，实验时先将固体物质和温度计分别放入试管内，再放入大烧杯的水中，观察固体的熔化过程．

（1）某同学根据实验记录数据，描绘出该物质的温度随时间变化的图象（如图乙所示），可知该物质是_________（选填“晶体”或“非晶体”），若继续熔化周围的温度应_________该物质熔点，该物质在第5 min时处于______态．
（2）图象中DE段吸热但温度保持不变，这是______过程．
25．在测量电阻的实验中，用两节干电池作为电源，待测电阻的阻值约为6Ω。

（1）在实验中，电流表应该选择的合适量程是____________。
（2）在实物电路图中，用“×”打在错误连线上，并用笔画线代替导线改正错误连线。
（________）
（3）闭合开关前，滑动变阻器的滑片应移动到____________（填“左”或“右”）端。
（4）线路正确后，闭合开关时，若发现无论怎样移动滑动变阻器的滑片，电压表的示数始终为电源电压，电流表的示数几乎为零，你认为电路故障的原因可能是_____。
（5）排除故障后继续实验，某次测量的电压表和电流表的示数如图所示，此时测量的待测电阻R＝____Ω。
（6）通常在使用电压表时认为其电阻无穷大，不考虑电压表中流过的电流：在使用电流表时认为其电阻为零，不考虑电流表两端分得的电压，在用电压表、电流表测量电阻有如图所示的甲、乙两种测量电阻的连接方式，若电压表的电阻不是很大，电流表电阻不是很小，你认为图____中测量出的电阻值比真实值偏大。

26．利用图甲进行“测量未知电阻”的实验．

电压U/V
1.5
2.0

电流I/A
0.30
0.42
0.50
电阻Rx/Ω
5.0
4.8

电阻Rx的平均值/Ω

(1)连接电路时，应将开关________．连接电路后，闭合开关，移动变阻器的滑片，电压表有示数，电流表始终无示数，造成这一现象的原因可能是________(只填序号)
A．Rx断路 B．Rx短路 C．电流表断路排除故障后，闭合开关，改变电阻Rx两端的电压，进行了三次测量，第三次实验中电压表示数如图乙所示，电压表读数为________ V.将实验数据填入上表并进行处理，三次所测电阻Rx的平均值为________ Ω.将电阻Rx换成小灯泡，重复上述实验，发现几次实验测得小灯泡的电阻相差比较大，原因可能是____．
参考答案

一、单选题（本大题共10小题，共30分）
1、C
【解析】
A. 安培是电流的主单位；B. 伏特是电压的主单位；C. 焦耳是功和各种能量的主单位，当然也是热量的主单位；D. 瓦特是功率的主单位．故选C.
2、A
【解析】
两个鸡蛋的重力大约为1N，则一个鸡蛋的重力约为0.5N，由图可知大约能抛的高度为h=0.6m，则做的功大约为W=Gh=0.5N×0.6m=0.3J．
3、B
【解析】
试题分析：A、炒肉片时，肉片的温度升高，内能增加，说法正确；
B、在炒肉片时，肉片内能增加主要通过热传递实现的，说法错误；
C、肉片外的淀粉糊可以减小液体的表面积，能够有效防止肉片里水分的蒸发，说法正确；
D、附近能闻到肉香体现了分子在不停地做无规则的运动，说法正确；
所以选B．
考点：内能、扩散
点评：一切物体都具有内能，内能的大小跟温度有关，物体的温度越高内能越大；
改变物体内能的方法：做功和热传递，热传递是能的转移过程，即内能从高温物体向低温物体转移的过程；做功实质是能的转化过程；
分子运动是看不见的，在不知不觉中发生了变化，分子运动属于扩散现象．
4、C
【解析】
A．潜艇上浮过程中，露出水面前，V排不变，根据F浮=ρ液gV排可知，潜艇所受浮力不变；逐渐露出水面时，V排减小，潜艇所受浮力减小；选项A错误；
B．由图可知，悬浮时排开海水的体积大于漂浮时排开海水的体积，由F浮=ρ液gV排可知，潜艇悬浮时所受浮力大，即F悬浮＞F漂浮 ，选项B错误；
C．根据阿基米德原理可知，浮力等于排开液体所受的重力；由B项可知F悬浮＞F漂浮 ，所以漂浮时排开海水所受的重力最小，选项C正确；
D．由图可知，潜艇漂浮时其底部所处深度最小，根据p=ρgh可知，此时潜艇底部所受海水压强最小，选项D错误。
故选C。
5、D
【解析】
要使几位同学进入取景框内，需增大照相机与同学的距离，则照相机应向后移，此时像变小，像距变小，镜头应向后缩.
6、B
【解析】
A. 是奥斯特实验，即演示电流的磁效应的实验装置，小磁针移走，磁性不会消失，故A错误；
B. 是演示电磁铁的磁性强弱与线圈匝数的关系的实验装置，故B正确；
C. 是研究电磁感应现象的实验装置，是发电机原理，故C错误；
D. 是演示磁场对电流作用的实验装置，是电动机的原理，故D错误；
7、B
【解析】
由电路图可知，灯泡L2与滑动变阻器R并联后再与灯泡L1串联，将滑动变阻器的滑片P向右移动，滑动变阻器接入电路中的电阻变大，并联部分的电阻变大，电路的总电阻变大，由I=U/R可知，干路中的电流变小，由U=IR可知，L1两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以，由P=UI可知，灯泡L1的实际功率变小，L1的亮度变暗，故AC错误；因串联电路中总电压等于各分电压之和，所以，并联部分的电压变大，因并联电路中各支路两端的电压相等，所以，灯泡L2两端的电压变大，由题知灯丝电阻不变，根据，L2的实际功率变大，亮度变亮，故B正确，D错误．
答案为B．
8、C
【解析】
对物体受力分析可知，物体一定受重力和支持力的作用，由于两力不在同一直线上，因此二力不可能使物体处于平衡状态；由于物体沿斜面向下运动，则物体受沿斜面向上的摩擦力作用；故物体受到重力、支持力及摩擦力的作用．根据弹力的定义可知，拉力、压力、支持力、推力都属于弹力，因此物体受重力、弹力和摩擦力的作用，故C符合题意．
9、C
【解析】
公交车与智能公交系统间的无线通讯依靠的是电磁波，电磁波可以在真空中传播，而声音波不能在真空中传播，故C正确。
故选C。
10、C
【解析】
根据凸透镜成像的规律分析：
①将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像，即物距大于像距，所以成倒立缩小的实像，故①错误；
②照相机就是利用凸透镜成倒立缩小的实像的原理制成的，故②正确；
③凸透镜成倒立缩小的实像时，物距大于二倍焦距，即，得：；
像距为一倍到二倍焦距之间，即，得：，；
综合以上条件得：，故③正确；
④将近视镜片，即凹透镜放在蜡烛和凸透镜之间，由于凹透镜对光线有发散作用，所以像将远离凸透镜，所以要使光屏上出现清晰的像，光屏应远离透镜，故④错误；
故选C．
点睛：凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆．

二、多选题（本大题共3小题，共12分）
11、ABD
【解析】
A. 由s−t图象可知，当t=6s时，路程s=15m，即物体在6s内运动的路程为15m，故A正确；
B. 由s−t图象可知，在2∼4s内，物体运动的路程为零，其速度为0，则以地球为参照物，物体在中间2s内静止，故B正确；
C. 物体在前2s内运动的路程为5m，后2s内运动的路程为
15m−5m=10m
即在相等时间内物体运动的路程不相等，可知则物体在前2s内和后2s内的速度不相等，故C不正确；
D. 物体在6s内的平均速度

故D正确。
故选ABD。
12、ABC
【解析】
根据题中“滑动变阻器R和小灯泡L串联，不考虑灯丝电阻变化，则下列判断不正确的是”可知，本题考查串联电路的电功率问题，根据电功率的计算公式和进行分析判断。
【详解】
A．由电路图可知，小灯泡L和滑动变阻器R串联，滑片由b端向a端移动的过程中，滑动变阻器连入电路的电阻变小，电路的总电阻变小，电流变大，不考虑灯丝电阻变化，灯泡两端的电压变大，滑动变阻器两端的电压变小。根据电源电压恒定和串联电路的电压关系，灯泡L两端电压的增加量等于滑动变阻器两端电压的减小量，故A不正确。
B．当滑动变阻器的滑片移到a端时（此时滑动变阻器的阻值为0），电路中只有灯泡L，此时电路的总电阻最小，总功率是最大的，因为电源电压是6V，等于灯泡的额定电压，所以灯泡此时消耗的实际功率等于额定功率，即为3.6W，故B不正确。
C．当滑动变阻器的滑片移到b端时（此时滑动变阻器的阻值为最大值），此时电路的总电阻最大，而总功率是最小的；灯泡的电阻，电路的总阻值：R总=RL+R=10Ω+50Ω=60Ω，电路的总功率：，故C不正确。
D．灯泡L和滑动变阻器R是串联的，通过它们的电流相等，当滑片滑至某位置，滑动变阻器的阻值和灯泡的电阻相等，此时它们消耗的功率相等，且为滑动变阻器消耗的最大功率，故D正确。
故答案为ABC。
13、AD
【解析】
A. 小球在摆动过程中，除重力做功外，还有空气阻力做功，所以机械能不守恒，故A错误；B. 由于小球在摆动过程中，机械能越来越小，所以到达最低点的动能会逐渐减小，故B正确；C. 小球从高处向低处摆动过程中，质量不变，高度降低，重力势能减小，速度增大，动能增大，所以是重力势能转化为动能，故C正确；D. 小球从低处向高处摆动过程中，线对小球的拉力始终与运动方向垂直，故拉力不做功，故D错误．故选AD.
本题考查的知识点：（1）物体的动能由质量和速度决定，重力势能由质量和高度决定，分析摆动过程中质量、速度、高度的变化，判断出动能和重力势能的转化；（2）机械能守恒的条件：只有动能和势能的相互转化或者只有重力做功，机械能才守恒．

三、填空题（本大题共5小题，共10分）
14、凸 缩小 变大
【解析】
解：摄像头相当于一个凸透镜，其成像的原理是：当物距大于二倍焦距时，凸透镜成倒立、缩小的实像．当取款人逐渐靠近取款机时，物距变小，像距变大，所以他所成的像会逐渐变大
15、不可再生, 裂变 电磁感应 3.6×109kg
【解析】
由于发生核反应的铀在短时间内部能形成，是不可再生能源，所以核电站所用的核燃料属于不可再生能源；核反应堆主要是利用核裂变产生的能量，带动发电机发电，发电机的原理是电磁感应现象；根据Q＝mq知道，完全燃烧的烟煤的质量是：m＝＝3.6×109 kg，化石能源可造成空气污染，为了减少有害物质的排放，需开发并利用新能源，提高能源利用率等．
要解答本题需掌握：①核能是不可再生能源，以及核电站是利用核裂变的原理；②发电机是利用电磁感应现象原理制成的；③燃料燃烧的放热公式：Q＝mq．
16、滑轮组 420 490
【解析】
（1）从使用的情况来看，两根木棍和绳子组成的机械相当于滑轮组；
（2）小娟在A处所用的拉力为70N，由图可知小明那端木棍与6段绳子相连，摩擦忽略不计，因此小明受到的拉力：F1=70N×6=420N；小岗那端木棍与7段绳子相连，因此小岗受到的拉力：F2=70N×7=490N。
17、不变 1
【解析】
平面镜成像的特点：所成的像是虚像；像和物体形状、大小相同；像和物体各对应点的连线与平面镜垂直；像和物体各对应点到平面镜间距离相等．
【详解】
由于平面镜所成的像是与物体等大的．所以当她向平面镜移动时，她在镜中的像的大小不变；如果人以1m/s速度向平面镜靠近，同时像也以1m/s速度垂直向平面镜靠近，则像相对于她的速度是两速度之和，即1m/s．
故答案为不变；1．
（1）平面镜成像的特点：像与物体大小相同；像与物到镜面距离相等；像与物对应点连线与镜面垂直；虚像；
（1）视觉感觉像的大小在变化，事实上并没有变．
18、S1、S3 电源短路
【解析】
根据电流的走向分析，要使两灯泡并联，则电流可分成两条支路，分别经过两个灯泡，然后回到电源负极；如果将所有开关都闭合，则电流可不经过用电器，由正极出发，直接回到电源的负极，造成短路．
【详解】
要L1、L2并联，电流从电源正极流出后进行分路，一路经过S1、L2，另一路经过L1、S3，然后两路汇合共同回到电源负极，因此需闭合S1、S3，断开S2；若同时闭合开关S1、S2、S3时，电流从正极出发，经S1、S3、S2直接回到负极，造成电源短路．

四、计算题（本大题共3小题，共29分）
19、（1）它对地面的压强为2×104Pa；
（2）抬高一次需要消耗0.42kg的柴油；
（3）推力做的功是1.296×109J；功率为2.16×106W
【解析】
试题分析：（1）登陆船对地面的压力等于其重力，根据F=G求出，再根据p=求出对地面的压强；
（2）根据W有用=Gh求出有用功，再根据η=求出柴油燃烧放出的总热量，根据Q=mq求出柴油的质量；
（3）根据v=求出运动距离，匀速运动，推力等于阻力，根据W=Fs求出推力做的功，再根据P=求出功率．
已知：登陆船重力G=1.6×106N，与地面间的总接触面积为S=80m2，高度h=2.15m，效率η=32%，柴油的热值q柴油=4.3×107J/kg，速度v=30m/s，时间t=600s，阻力f=7.2×104N
求：（1）它对地面的压强p=？；（2）柴油的质量m=？；（3）推力做的功W=？；功率P=？
解：（1）登陆船对地面的压力F=G=1.6×106N，
它对地面的压强p===2×104Pa；
（2）有用功W有用=Gh=1.6×106N×2.15m=3.44×106J，
由η=得：
柴油燃烧放出的总热量Q==≈1.81×107J，
由Q=mq得：
消耗柴油的质量m==≈0.42kg；
（3）由v=得运动距离：
s=vt=30m/s×600s=18000m，
因为匀速运动，所以推力F=f=7.2×104N，
推力做的功W=Fs=7.2×104N×18000m=1.296×109J；
功率P===2.16×106W．
答：（1）它对地面的压强为2×104Pa；
（2）抬高一次需要消耗0.42kg的柴油；
（3）推力做的功是1.296×109J；功率为2.16×106W．
20、1000Pa 2500Pa
【解析】
（1）水对杯底的压强：p＝ρgh＝1.0103kg/m310N/kg0.1m＝1000Pa；（2）杯子对桌面的压力：F＝G总＝（m杯m水）g＝（0.1kg0.1kg）10N/kg＝2N，杯子对桌面的压强：p′＝＝＝2500Pa．
21、35J 25J 5m
【解析】
（1）由题知，物体质量和被抛出时的高度和速度，物体的重力势能：Ep＝mgh＝0.5kg10N/kg7m＝35J；动能EK1＝mv2＝0.5kg（10m/s）2═25J；（2）不计空气阻力，物体从被抛出到落地前的瞬间，整个过程机械能守恒，故E′p＝EpEk，0.5kg10N/kg（H7m）＝35J25J，解得：H＝5m。
点睛：（1）由重力势能和动能公式计算物体被抛出时的重力势能EP和动能EK1；（2）根据能量转化和守恒分析解答。
