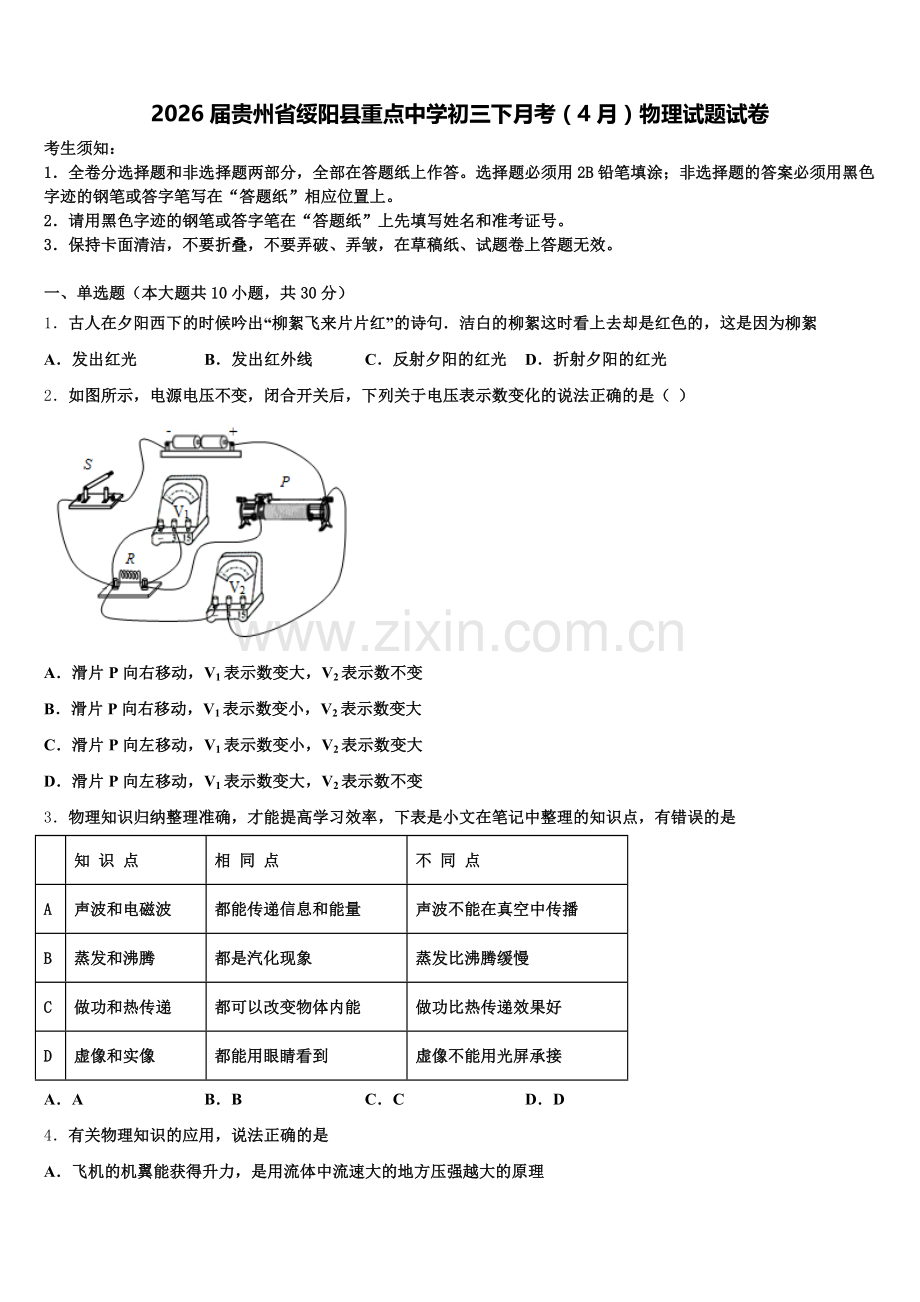

2026届贵州省绥阳县重点中学初三下月考（4月）物理试题试卷
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。

一、单选题（本大题共10小题，共30分）
1．古人在夕阳西下的时候吟出“柳絮飞来片片红”的诗句．洁白的柳絮这时看上去却是红色的，这是因为柳絮
A．发出红光 B．发出红外线 C．反射夕阳的红光 D．折射夕阳的红光
2．如图所示，电源电压不变，闭合开关后，下列关于电压表示数变化的说法正确的是（ ）

A．滑片P向右移动，V1表示数变大，V2表示数不变
B．滑片P向右移动，V1表示数变小，V2表示数变大
C．滑片P向左移动，V1表示数变小，V2表示数变大
D．滑片P向左移动，V1表示数变大，V2表示数不变
3．物理知识归纳整理准确，才能提高学习效率，下表是小文在笔记中整理的知识点，有错误的是

知 识 点
相 同 点
不 同 点
A
声波和电磁波
都能传递信息和能量
声波不能在真空中传播
B
蒸发和沸腾
都是汽化现象
蒸发比沸腾缓慢
C
做功和热传递
都可以改变物体内能
做功比热传递效果好
D
虚像和实像
都能用眼睛看到
虚像不能用光屏承接
A．A B．B C．C D．D
4．有关物理知识的应用，说法正确的是
A．飞机的机翼能获得升力，是用流体中流速大的地方压强越大的原理
B．人用吸管吸食饮料是靠大气压强把饮料“压”进了嘴里
C．体操运动员上杠前给手涂防滑粉是为了减小摩擦力
D．超导材料可应用于电饭锅和远距离输电线
5．口技演员模仿一些乐器的声音，主要是模仿声音的
A．响度 B．音调 C．振幅 D．音色
6．舰载直升机完成任务返航，要降落在航空母舰上，在直升机减速下降靠近航母甲板的过程中
A．惯性变大 B．动能变小
C．重力势能不变 D．机械能不变
7．下列工具、物品或设施中，使用时利用了大气压强的是（ ）
A．天平 B．塑料吸盘 C．船闸 D．密度计
8．甲乙两车并排停着，当甲车司机看着乙车时，忽然感觉自己的车正在缓慢运动，但当他看到地面时，却发现自己的车并没动，对此下列判断正确的是
A．以地面为参照物甲车是运动的
B．以乙车为参照物甲车是静止的
C．以地面为参照物乙车是静止的
D．以甲车为参照物乙车是运动的
9．如图所示，漂流时橡皮艇顺水而下，出没浪端谷底，游客吓的都不敢动，惊险刺激．这里说“游客吓得不敢动”，所选择的参照物是（　　）

A．两岸的树 B．橡皮艇
C．游动的鱼 D．岸上拍照的人
10．下列说法符合实际的是
A．声音的传播速度是340m/s
B．水的沸点是100℃
C．一个鸡蛋重约1N
D．一节新干电池两端的电压为1.5V
二、多选题（本大题共3小题，共12分）
11．在相同的水平地面上，用水平力F匀速推动重为G的箱子，移动距离S．下列说法正确的是
A．箱子受到的推力和摩擦力是一对平衡力
B．在此过程中重力做功为Gs
C．若撤去推力，箱子仍向前滑行，则滑行过程中摩擦力小于F
D．若水平推力改为2F，仍使箱子移动距离s，则推力做功为2Fs
12．一瓶矿泉水放在冰箱冷冻室里，过一段时间，水全部结成冰，则水结冰后（　　）
A．质量变大 B．质量不变 C．密度变小 D．密度不变
13．小明同学家的电能表上标有“3000revs/（kW•h）”的字样，他将家中的其它用电器都与电源断开，仅让电水壶在额定电压下工作，观察1min内电能表的转盘转了45revs，则下列说法正确的是（ ）
A．电水壶是利用电流的热效应来工作的
B．烧水过程中消耗的电能为5.4×105J
C．电水壶的额定功率为900W
D．当实际电压只有额定电压的90%时，电水壶的实际功率为729W
三、填空题（本大题共5小题，共10分）
14．如图所示的电路中，电源电压恒定，灯丝的电阻RL不随温度变化。开关S1闭合，电流表的示数为I1，再闭合开关S2，小灯泡的亮度____（填“变亮”、“变暗”或“不变”），电流表的示数为I2。若I1:I2=2：3，则RL:R=____。

15．在2015年9月3日的阅兵式上，步伐整齐的三军仪仗队中的任意两个战士都是相对________的；在训练中某战士用了2 min行进了约150 m，则该战士的行进速度约为________m/s．
16．如图所示，小刚用一个滑轮组将重为450N的物体在10s内匀速提升2m，人所用的拉力为250N，此过程中有用功是_____J，滑轮组的机械效率_____，拉力的功率是_____W．如果将600N的物体提起机械效率会_____．

17．（1）生活中许多现象都可以用我们热学的物理知识解释，例如腌制咸鸭蛋使盐进入鸭蛋中是一种_______现象，烧水煮鸡蛋是利用__________的方式改变鸡蛋的内能．
（2）完成光路图（凹透镜和凸透镜的左焦点重合）
（________）

（3）甲乙两种液体的比热容之比2:1，当它们吸收的热量之比为4:3时，升高的温度之比为1:3，则甲乙的质量之比为__________．
18．如图所示的电路中，已知电阻R1:R2=1:1．如果甲、乙两表均为电压表，当开关S闭合时，Rl与R2的连接方式是＿联，此时，两表的示数之比U甲:U乙＝______如果甲、乙两表均为电流表，当开关S断开时，两表的示数之比I甲：I乙＝_________

四、计算题（本大题共3小题，共29分）
19．如图所示，某薄壁柱状容器底面积为100cm2，容器内装有足量的水。把圆柱体A放入水中，A竖直漂浮且露出水面的高度为4cm，浸入水中深度为16cm，容器中液面上升了8cm（水未溢出）；B是底面积与A相同、高为8cm的另一圆柱体已知ρ水＝1.0g/cm3，g取10N/kg。求：
A放入前后水对容器底压力的变化量。若圆柱体A竖放在地面，A对地面的压强。把B放在A的上面，要保证A不触底（水未溢出），则B的最大密度是多少。
20．琪琪从世博会带回一个工艺品，她想知道这个工艺品的密度，于是进行了实验。请你根据下图所示的实验数据推算：（g取10N/kg）
工艺品此时所受的浮力。工艺品的密度。
21．已知铝的密度为2.7×101kg/m1，小明的父亲外出时买了一个用铝材料制造的艺术品球，用天平测得球的质量是594g，体积为100cm1．请你帮助完成下列问题：判断此球是否为实心的．若是空心的，则空心部分的体积为多少cm1？若在空心部分注满水，则注入水的质量为多少？
五、作图题（本大题共2小题，共4分）
22．图中，物体漂浮在水面上，请作出物体受到的重力G和浮力F的示意图．
（____）

23．请在图中虚线框内标出电源左端的极性（“+”或“﹣”）和静止小磁针的N极；

六、实验探究题（本大题共3小题，共15分）
24．（海南省2015年初中毕业生学业水平考试）图甲是用伏安法测未知电阻R的实验图。

（1）请用笔画线代替导线，将图甲中实物电路连接完整_____________
（2）闭合开关，将滑片P向左滑动时，此时电压表示数为2.4V，电流表示数如图乙所示其读数为I= A，则未知电阻R= _________ Ω。
（3）若实验中只有一个电压表和一个已知电阻R0，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx，请在空格内将实验步骤补充完整
①闭合S、断开S1，用电压表测出待测电阻Rx两端的电压为U1
② ___________，用电压表测出电源的电压U
③请写出用测量值U、U1及R0来表示Rx的表达式：Rx= ____________
25．图甲是冬运会女子选手冰壶比赛中的一个场景，比赛时两名队员在冰壶前方“刷冰”以减小冰壶与冰面之间的摩擦，使冰壶按照运动员预计的速度和方向运动；某小组同学看到后，进行了以下实验：
他们将木块分别放在长木板、绸布、棉布上，让弹簧测力计水平拉动木块做_____________运动，发现弹簧测力的示数F棉〉F木〉F绸，若用木板模拟未刷冰区域，则应该选择________区域模拟刷冰区域；乙图中弹簧测力计的示数是_____________N；他们用图丙装置，将长为l的所选材料M平铺在木板上，让木块从斜面上滑下，经过M后停在木板上的固定位置P，木块运动到位置P，所需的长度与哪些因素有关？大家提出以下猜想：
猜想1：与木块由静止滑下时的高度h有关；
猜想2：与M左端到斜面底端的距离x有关。
①验证猜想1时，保持x不变，将木块从__________高度静止滑下，改变l使木块最终都停在位置P，数据记录如下：
序号
1
2
3
4
5
6
释放的高度h/m
0.10
0.14
0.18
0.20
0.22
0.26
M的长度l/m
2.00
1.60
1.20
1.00
0.80
0.40
根据表格数据可知l与h的定量关系是：__________，并在图丁中描点作出l与h的关系图线；
②验证猜想2时，小明改变x的长度，将木块从不同高度由静止滑下，记录数据，得出结论，分析实验中存在的问题是_______；正确操作后，发现每次只将M前后移动时，木块都会经过M停在P位置，该现象说明猜想2是___________(选填“正确”或“错误”)。
26．在做“研究凸透镜成像规律”的实验过程中．
（1）实验装置正确安装并调节后，小芳同学某次实验情景如图甲所示，此时她在光屏上看到了烛焰清晰的像，生活中的________________就是利用这一原理制成的

（2）若凸透镜的位置固定不动，将蜡烛向左移动．应向___________（选填“左”或“右”）移动光屏才能在光屏上得到清晰的像．
（3）实验结束后，小芳想：如果将1中的凸透镜换成凹透镜，光屏上会得到一样的像吗？请你在图乙中作出物体AB通过凹透镜所成的像，以便帮助小芳解决疑惑．
（_____）
参考答案

一、单选题（本大题共10小题，共30分）
1、C
【解析】
A．柳絮不是光源，不会发出红光．不符合题意．
B．一切物体都能辐射红外线，红外线是看不见的光，不会看到红色．不符合题意．
C．洁白的柳絮能反射红色的夕阳光，洁白的柳絮是不透明的物体，根据不透明的物体由反射的色光决定的，所以洁白的柳絮的红色的．符合题意．
D．柳絮是不透明的物体，不会透过光线，不会发生折射现象．不符合题意．
故选C．
2、D
【解析】
BC．由电路图可知，定值电阻R与滑动变阻器串联，电压表V1测R两端的电压，电压表V2测电源的电压，因电源电压不变，所以，滑片移动时，电压表V2的示数不变，故BC错误；
A．当滑片P向右移动时，接入电路中电阻变大，电路中的总电阻变大，由I=可知，电路中的电路变小，由U=IR可知，R两端的电压变小，即电压表V1的示数变小，故错误;
D．同理可知，滑片P向左移动，接入电路中电阻变小，电路中的电路变大，R两端的电压变大，电压表V1的示数变大，故正确．
故选D
3、C
【解析】
A.声波的传播需要介质，可以在固体、液体和气体中传播，但不能在真空中传播；电磁波可以在真空中传播；声波和电磁波都能传递信息都具有能量，故正确；
B. 蒸发和沸腾都是汽化的两种方式，不同是蒸发在任何温度下进行，只在液体表面发生；沸腾在一定的温度下，在液体内部和表面同时发生的剧烈的汽化现象，故正确；
C. 改变物体的内能方法是做功和热传递，做功是一种形式的能量转化为另一种形式的能量；热传递是能量从一个物体转移到另一个物体上，做功和热传递改变内能的效果是相同的，故错误；
D. 实像是实际光线会聚而成的，虚像是实际光线反向延长线相交而成，实像能在光屏上呈现出，而虚像则不能；成实像时，像与物总是位于透镜的两侧，成虚像时，像与物总是位于透镜的同侧，故正确。
4、B
【解析】
1）流体在流速大的地方压强小、在流速小的地方压强大，这是使飞机获得升力的原因；
（2）吸管吸饮料时，是先把吸管内的空气吸走，在外界大气压的作用下，饮料被压进吸管里；
（3）增大摩擦力的方法：增大压力，增大接触面粗糙程度；
（4）超导材料电阻为零，根据这一特点做出判断．
【详解】
A、飞机的机翼能获得向上的升力，是应用了流速越大流体的压强越小的原理，故A错误；
B、用吸管吸饮料时，是先把吸管内的空气吸走，管内气压减小，在外界大气压的作用下，饮料被压进吸管里，利用大气压，故B正确；
C、体操运动员上杠前给手凃防滑粉，是采用增大接触面的粗糙程度，增大了摩擦，故C错误；
D、超导体的电阻为零，不会放热，所以电能无法转化为内能，所有利用电流热效应工作的电器设备都不能用超导材料制作．故超导材料可用于远距离输电线，但不能应用于电饭锅，故D错误．
故选B．
本题是事例都是生活中的常用的现象，利用生活现象考查物理知识，体现物理和生活的密切关系．
5、D
【解析】
口技演员模仿乐器的声音，听众凭声音就知道是模仿什么乐器，因为每种乐器的声音的音色不同，所以口技演员主要是模仿声音的音色，故D正确。
6、B
【解析】
A、惯性大小只与质量有关，与速度无关，质量不变，惯性不变，故A错误；
BCD、直升机减速下降过程中，高度减小，重力势能减小；速度减小，动能减小；机械能为动能和势能的和，故机械能减小；故B正确，CD错误。
7、B
【解析】
A．天平 是利用了等臂杠杆的原理，不符合题意；
B．.塑料吸盘是利用了大气压强的原理，符合题意；
C．船闸是利用了连通器的原理，不符合题意；
D．密度计是利用了物体的漂浮条件，不符合题意．
8、D
【解析】
甲乙两车并排停着，当甲车司机看着乙车时，以甲车为参照物时，乙车是运动的，以地面为参照物时，发现自己的车并没动，故ABC错误，D正确．
9、B
【解析】
游客和橡皮艇一起顺流而下，游客和橡皮艇之间的位置没有发生变化，以橡皮艇为参照物，游客是静止的；故B正确．
10、D
【解析】
A. 声音在空气中的传播速度为340m/s，不符合实际；
B. 标准大气压下，水的沸点是100℃，不符合题意；
C. 一个鸡蛋的质量约为50g，重约0.5N，不符合题意；
D. 一节新干电池的电压为1.5V，符合实际。

二、多选题（本大题共3小题，共12分）
11、AD
【解析】
（1）二力平衡的条件：作用在同一物体的两个力，大小相等、方向相反、作用在同一直线上；（2）做功必须符合两个必要条件：一是作用在物体上的力，二是物体在力的方向上通过的距离；（3）滑动摩擦力大小与压力和接触面粗糙程度有关；（4）根据功的公式分析。
【详解】
A、在水平地面上匀速推动箱子，则箱子所受的推力和摩擦力是一对平衡力，大小相等，即f＝F，故A正确；
B、箱子在水平地面上运动，在重力方向上没有通过距离，所以重力不做功，故B错误；
C、若撤去推力，箱子仍向前滑行，压力和接触面的粗糙程度没有改变，摩擦力大小不变，仍然等于F，故C错误；
D、若水平推力改为2F，仍使箱子移动距离s，则推力做功为：W＝2Fs，故D正确。
故选：AD。
12、BC
【解析】
质量是物体的一种属性，由物体所含物质的多少决定，不随物体的位置、状态、形状的变化而变化，所以水结冰后质量不变；根据密度的计算公式ρ＝得，V＝即可知，质量一定时，冰与水相比体积变大，则冰的密度变小。故AD不符合题意；故BC符合题意；
13、ACD
【解析】
A、电水壶工作时，将电能转化为内能给水加热，是利用电流的热效应工作的，故A正确；B、3000r/kW•h表示电路中每消耗1kW•h的电能，电能表的转盘转3000r，转盘转了45r，则消耗的电能：W＝kW•h＝0.015kW•h＝5.4×104J，故B错误；C、t＝1min＝60s，电水壶的额定功率：P＝＝900W，故C正确；D、由P＝可得，电水壶的电阻：R＝，当实际电压只有额定电压的90%时，U实＝90%U＝90%×220V＝198V，电水壶的实际功率：P实＝＝729W，故D正确．故选ACD．
点睛：（1）当电流通过电阻时，电流做功而消耗电能，产生了热量，这种现象叫做电流的热效应．（2）（3）3000r/kW•h表示的是电路中每消耗1kW•h的电能，电能表的转盘转3000r，或者表示电能表每转1r，电路中消耗 kW•h的电能，求出转盘转45r电路中消耗的电能，然后根据P＝ 求出用电器的功率；（4）根据P＝ 求出电水壶的电阻；利用实际电压，根据P＝ 求出电水壶的实际功率．

三、填空题（本大题共5小题，共10分）
14、不变 1:2
【解析】
由电路图可知，闭合开关S1、S2，灯泡L与电阻R并联，根据并联电路的特点，各支路互不影响，因此再闭合开关S2，小灯泡的亮度不变；电阻R与灯泡L并联，开关S1闭合，电流表测灯泡L电流为I1，再闭合开关S2时，电流表测干路电流I2=I1+IR，已知I1:I2=2：3，；，并联电路中电流的分配与电阻成反比，所以I1：IR=R：RL=2:1，则RL:R=1:2。
15、静止 1.25
【解析】
（1）步伐整齐的三军仪仗队中的任意两个战士，以其中一个为参照物，另一个的位置没有发生变化，所以都是相对静止的。
（2）由可得，该战士的行进速度约为。
16、900 90% 100 增大
【解析】
此过程中有用功：
W有＝Gh＝450N×2m＝900J；
由图知n＝2，则拉力端移动的距离s＝2h＝2×2m＝4m，
拉力做的总功：
W总＝Fs＝250N×4m＝1000J，
滑轮组的机械效率：
η＝＝×100%＝90%；
拉力做功的功率：
P＝＝＝100W；
如果将600N的物体提起，增大了提升物体的重力，增大了有用功，而额外功几乎不变，有用功与总功的比值增大，机械效率将增大．
17、扩散 热传递 2:1
【解析】
（1）把鸭蛋放在盐水里一段时间，鸭蛋就变咸了，这是鸭蛋与盐之间的扩散现象，是分子热运动的结果；烧水煮鸡蛋，水的温度高，鸡蛋温度低，两者之间存在温度差，所以发生热传递，是利用热传递改变物体内能的．
（2）入射光线平行于凸透镜的主光轴，所以经凸透镜折射后会射向凸透镜左侧焦点，由于凸透镜左侧焦点与凹透镜左侧焦点重合，所以折射光线再经凹透镜折射后会沿平行于主光轴的方向射出，如图所示：

（3）由题知，甲、乙两种液体的比热容之比是2：1，升高的温度之比是1：3，吸收的热量Q吸甲：Q吸乙=4：3，∵Q吸=cm△t，∴m=，∴m甲：m乙=：=×=×=2：1．
18、串联1:4 4: 1
【解析】
①如果甲、乙两表均为电压表，电压表内阻很大，在电路中相当于断路， 因而，当开关S闭合，R1与R2的连接方式是串联，甲测的是R1两端的电压，乙测的是总电压，两表的示数之比U甲︰U乙 = R1:(R1+R2)=1:4
②如果甲、乙两表均为电流表，电流表内阻很小，在电路中相当于一根导线，因而，当开关S断开时，R1与R2的连接方式是并联，甲测的是干路总电流，乙表测的是R1支路的电流，通过R1、R2电流之比I1︰I2= R2:R1=1:1;两表的示数之比I甲︰I乙= (I1+ I2)：I1=4:1．
【考点】
电压表、电流表在电路中不同接法，对电路的影响；串并联电路特点．

四、计算题（本大题共3小题，共29分）
19、（1）8N；（2）1600Pa；（3）1.5×103kg/m3
【解析】
（1）A放入后水对容器底压强的变化量：△p=ρ水g△h=1.0×103kg/m3×10N/kg×0.08m=800Pa，由p=可得，水对容器底压力的变化量：△F=△pS=800Pa×100×10-4m2=8N；
（2）A放入容器内排开水的体积：V排=S△h=100×10-4m2×0.08m=8×10-4m3；则圆柱体A的底面积：SA===5×10-3m2，因圆柱体A在水中漂浮，受到的浮力和自身的重力相等，GA=F浮A=ρ水gV排=1.0×103kg/m3×10N/kg×8×10-4m3=8N，因水平面上物体的压力和自身的重力相等，所以，圆柱体A竖放在地面时对地面的压强：pA===1600Pa；
（3）当AB浸没且A不触底时，B的质量最大，则B的密度最大，此时AB排开水的总体积：V′排=S(hA浸+hA露+hB)= 5×10-3m2×(0.16m+0.04m+0.08m)=1.4×10-3m3，AB整体悬浮时受到的浮力等于A和B的总重力：GAB=F浮总=ρ水gV′排=1.0×103kg/m3×10N/kg×1.4×10-3m3=14N，则B圆柱体的重力：GB=GAB-GA=14N-8N=6N，B圆柱体的体积：VB=ShB=5×10-3m2×0.08m=4×10-4m3，由G=mg=ρgV可得，B的最大密度：ρB====1.5×103kg/m3。
20、（1）1N。（2）2×103kg/m3。
【解析】
（1）排开水的质量：
m排＝m1﹣m3＝0.35kg﹣0.25kg＝0.1kg，
则浮力F浮＝G排＝m排g＝0.1kg×10N/kg＝1N；
（2）m工艺品＝m2﹣m3＝0.45kg﹣0.25kg＝0.2kg，
由ρ＝得：
工艺品的体积：V工艺品＝V排＝＝＝1×10﹣4m3，
工艺品的密度：
ρ工艺品＝＝＝2×103kg/m3。
21、（1）此球是空心的．
（2）空心部分的体积为80cm1．
（1）在空心部分注满水，则注入水的质量为80g．
【解析】
分析：（1）根据密度公式变形V=求出此时铝球的实心体积，再与铝球的实际体积（100cm1）相比较，如果相等，则是实心的，如果实心体积小于实际体积，则是空心的．用铝球的实际体积减去实心部分的体积就是空心部分的体积；
（2）根据求得的空心部分体积即为注满水的体积，再利用m=ρV即可求出空心部分水的质量．
解答：解：（1）V实心===220cm1＜100cm1，
∵V实心＜V实际，∴此球是空心的．
答：此球是空心的．
（2）V空心=V实际-V实心=100cm1-220cm1=80cm1．
答：空心部分的体积为80cm1．
（1）V空心=V水=80cm1，
m水=ρ水V水=1g/cm1×80cm1=80g．
答：在空心部分注满水，则注入水的质量为80g．

五、作图题（本大题共2小题，共4分）
22、
【解析】
当物体漂浮时，浮力等于重力，重力的方向总是竖直向下和浮力的方向总是竖直向上，过重心作竖直向下的重力和竖直向上的浮力，如图：

点睛：本题考查的是重力、浮力的示意图画法，注意同一个物体受到多个力时，作用点画在重心位置，不是同一个物体受到的力，作用点要画在实际位置；需要记清各种力的方向并且用线段的长短表示力的大小．
23、如下所示

【解析】
试题分析：已知通电螺线管的左端为N极，右端为S极；根据右手螺旋定则，伸出右手，使右手大拇指指向通电螺线管的N极（左端），则四指弯曲所指的方向为电流的方向，即电流是从螺线管的左端流向右端的，所以电源的左端为正极，右端为负极；由磁极间的相互作用可知，小磁针的左端为N极，右端为S极，如上图所示．
【考点定位】通电螺线管的极性和电流方向的判断

六、实验探究题（本大题共3小题，共15分）
24、导线的一端接在变阻器上，另一端接在电阻R上 0.38 闭合S、S1 R1=UIR0/（U-U1)
【解析】
试题分析：（1）变阻器应串联在电路中，且要一上一下接线柱进行连接；
（2）明确电流表的量程和分度值，读出示数，再利用欧姆定律的变形公式计算电阻的大小；
（3）由电路图可知，当开关S、S1均闭合时电路为Rx的简单电路，电压表测电源的电压；当开关S闭合、S1断开时，R0、Rx串联，电压表测Rx两端的电压；根据串联电路的分压特点和定值电阻的阻值求出Rx的阻值，据此设计实验步骤得出结果．
解：（1）变阻器应串联在电路中，可将导线一端接在变阻器上端，另一端接在电阻R右端，如图所示．

（2）读图可知，电流表的量程为0～0.6A，其分度值为0.02A，则电流表的示数为0.3A．
由公式I=得，
R===8Ω；
（3）实验步骤：
①闭合开关S、断开S1，用电压表测出待测电阻Rx两端的电压为U1；
②闭合开关S、S1，用电压表测出电源的电压U；
③因串联电路中总电压等于各分电压之和，
所以，R0两端的电压：
U0=U﹣Ux=U﹣U1，
因串联电路中各处的电流相等，
所以，I==，即=，
解得：Rx=．
故答案为：
（1）如上图所示；
（2）0.3；8；
（3）②闭合开关S、S1；③．
【点评】本题考查了实物图的连接和电流表的读数、欧姆定律的应用、串联电路的特点等，关键是知道有电压表、无电流表时可根据串联电路的电流、电压特点进行设计实验．
25、匀速直线 绸布 2.4 不同 l= -10h+3 没有控制木块由静止滑下时的高度h 错误
【解析】
（1）在探究刷冰长度的影响因素的实验过程中，拉动木块在不同表面上做匀速直线运动，此时弹簧测力计的示数等于滑动摩擦力，根据弹簧测力计示数的关系，若用木板模拟未刷冰区域，则选择摩擦力小的材料模拟刷冰区，故选绸布；
（2）乙图中弹簧测力计的分度是0.2N，弹簧测力计的示数是2.4N；
（3）①验证猜想1时，即M的长度l与木块由静止滑下时的高度h有关，应保持x不变，将木块从不同高度静止滑下，根据表中数据描点连线，是一条直线，如图所示：

根据直线可得图线斜率是，图线是一次函数的图线，所以图线方程是l=-10h+b，代入两组数据得：2.0=-10×0.1+b，1.6=-10×0.14+b，得出b=3，故l与h的定量关系：l= -10h+3；
②在研究猜想2时，没有控制物块从斜面同一位置滑下，即没有控制木块由静止滑下时的高度h；正确操作后，每次只前后移动M，所选材料M的长度不变，则滑块在木板上滑动的距离也是一定的，所以猜想2是错误的。
26、照相机 左
【解析】
（1）由图知，像距小于物距，此时成倒立、缩小的实像，照相机是根据这个原理制成的；
（2）若凸透镜的位置固定不动，将蜡烛向左移动，相当于增大了物距，根据凸透镜成像规律，像距会随之减小，故应向左移动光屏才能得到清晰地像；
（3）根据折射定律做出物体AB通过凹透镜所成像的光路图，如下图，由图可知光线不能会聚到一起，故光屏上得不到像，站在凹透镜右侧通过凹透镜可以看到缩小的正立的虚像．
