陕西省兴平市初级中学2026届初三3月综合素养调研物理试题理试题
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。

一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，验电器箔片闭合．小璐同学用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔片张开．下列说法正确的是（ ）

A．丝绸摩擦过的玻璃棒带负电
B．金属箔张片开是由于两箔片都带正电荷而互相排斥
C．此过程中，玻璃棒上的正电荷移动到了箔片上
D．此过程中，瞬间产生的电流方向是从箔片流向玻璃棒
2．随着我国经济的持续增长，汽车己进入千家万户。下列关于汽车的说法错误的是
A．汽车使用的汽油属于不可再生能源
B．汽车发动机用水作冷却液是因为水的比热容较大
C．汽车刹车之后由于受到惯性作用，还会继续滑行一段距离
D．轮胎上刻有花纹是为了增大接触面的粗糙程度从而增大摩擦力
3．合唱队的“高声部、低声部”中的“高、低”是指声音
A．响度 B．音调 C．音色 D．音量
4．从欧姆定律可导出R=，下列说法正确的是（ ）
A．当电压为0时，电阻为0
B．当电流增大2倍时，电阻减小2倍
C．当电压增大2倍时，电阻增大2倍
D．不管电压或电流如何变化，电阻不变
5．家庭电路中，下列情形不会引起熔丝熔断的是（　　）
A．火线与零线短路 B．用电器与电路接触不良
C．接入了大功率的用电器 D．接入的用电器数量过多

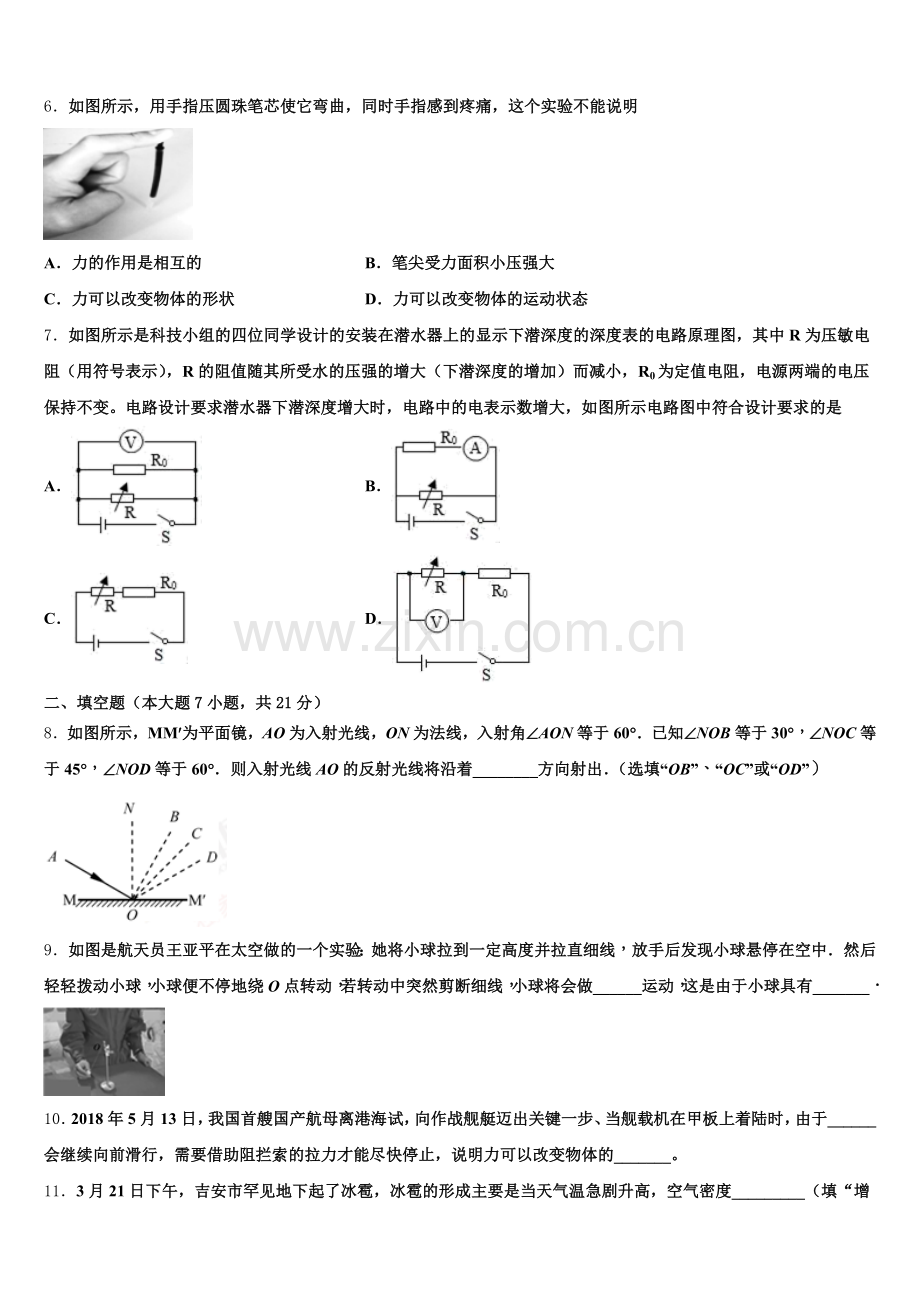

6．如图所示，用手指压圆珠笔芯使它弯曲，同时手指感到疼痛，这个实验不能说明

A．力的作用是相互的 B．笔尖受力面积小压强大
C．力可以改变物体的形状 D．力可以改变物体的运动状态
7．如图所示是科技小组的四位同学设计的安装在潜水器上的显示下潜深度的深度表的电路原理图，其中R为压敏电阻（用符号表示），R的阻值随其所受水的压强的增大（下潜深度的增加）而减小，R0为定值电阻，电源两端的电压保持不变。电路设计要求潜水器下潜深度增大时，电路中的电表示数增大，如图所示电路图中符合设计要求的是
A． B．
C． D．
二、填空题（本大题7小题，共21分）
8．如图所示，MM¢为平面镜，AO为入射光线，ON为法线，入射角ÐAON等于60°．已知ÐNOB等于30°，ÐNOC等于45°，ÐNOD等于60°．则入射光线AO的反射光线将沿着________方向射出．（选填“OB”、“OC”或“OD”）

9．如图是航天员王亚平在太空做的一个实验：她将小球拉到一定高度并拉直细线，放手后发现小球悬停在空中．然后轻轻拨动小球，小球便不停地绕O点转动，若转动中突然剪断细线，小球将会做______运动，这是由于小球具有_______．

10．2018年5月13日，我国首艘国产航母离港海试，向作战舰艇迈出关键一步、当舰载机在甲板上着陆时，由于______会继续向前滑行，需要借助阻拦索的拉力才能尽快停止，说明力可以改变物体的_______。
11．3月21日下午，吉安市罕见地下起了冰雹，冰雹的形成主要是当天气温急剧升高，空气密度_________（填“增大”或“减小”），含有大量水蒸气的气流迅速升到高空形成冰雹，冰雹下到地面后一会就消失不见了，这是_________现象（填物态变化名称）。
12．如图所示，起初茶碗看起来是空的，但当你慢慢向碗中倒水时，就会发现碗中原来还藏着一枚硬币，这是光的_____现象，看到的硬币是_____．（选填“实物”或“虚像”）

13．小敏家的电热水壶铭牌已模糊不清，他想估测其功率，把家里所有用电器关闭，只让该电热水壶工作1min，其铭牌上标有“3000R/kW·h”的电能表刚好转30转，则功率为____W；若他家平均每天要用该电热水壶烧水约0.5h，则一个月（30天）电热水壶将耗电____度。
14．如图所示，0为轻质杠杆AC的支点，在B处挂一小球，小球的重力30N，AO=OB=BC，在杠杆上施加最小动力F，使杠杆在水平位置平衡，则 F=______________ N．

三、作图题（共7分）
15．根据图中小磁针静止时的指向，请在图中标出螺线管的 S 极和电源的正极．

16．如图所示，一游泳池的AB墙面是由平面镜构成的，在水池底部有一盏射灯，试作出射灯射出的光SP传播的光路图。（不考虑光在水面上的反射）
（______）

17．如图所示，一根细绳把重为G的小球挂在墙上，试画出小球受力的示意图．
（______）

四、实验题（本大题共5小题，共20分）
18．按要求完成填空：

（1）如图甲所示，用天平测得一正方体物块的质量为_______________g，若用刻度尺测得该物块的边长为2. 00cm，则它的密度为_______________g/cm3.
（2）如图乙所示，在长木板上速拉动木块时弹簧测力计示数如图，则木块受到的摩擦力为_____________N；图示实验探究的是_______________对滑动摩擦力大小的影响.
（3）如图丙所示，该冲程是_______________冲程；该冲程中能量转化方式为_______________.
（4）如图丁所示，两个气球分别与毛皮摩擦后相互靠近，图示现象表明了_______________.
19．在“探究杠杆的平衡条件”的实验中：

（1）调节杠杆平衡时，应该使它在__________位置平衡．根据图示杠杆所处的位置如图（甲），应将杠杆左端平衡螺母向__________旋一些（填“右”或“左”）．
（2）挂上钩码，正确调节使杠杆再次平衡．此时挂在杠杆上的钩码施加的动力、阻力方向恰好与杠杆______，挂钩码位置所对应的刻度值就等于_______．
（3）杠杆调节平衡后，小明在杠杆上A点处挂4个钩码，在B点处挂6个钩码,杠杆恰好在原位置平衡．于是小明便得出了杠杆的平衡条件为：F1l1=F2l2，他这样得出的结论不合理，原因是：__________．
（4）如乙图所示，用弹簧测力计在C处竖直向上拉时测力计的示数应为______N（每个钩码重0.5N），当弹簧测力计逐渐向右倾斜时，使杠杆仍然在原位置平衡，则弹簧测力计的示数将____（选填“变大”、“变小”或“不变”），其原因是________．
20．小冉在探究“浮力大小与哪些因素有关”的实验中，用到如下器材：分度值为0.1N的弹簧测力计，底面积为5cm2、高度为6cm的实心圆柱体物块，相同的大烧杯若干，水，密度未知的某种液体，细线等．

（1）小冉进行了如图所示的实验：A步骤所示弹簧测力计的示数为________N；用弹簧测力计挂着物块缓慢地浸入液体中不同深度，步骤如图B、C、D、E、F所示（液体均未溢出）．并将示数记录在下表中：
实验步骤
B
C
D
E
F
弹簧测力计示数/N
2.6
2.5
2.4
2.4
2.3
（2）小冉用表格中的数据算出了步骤B中物块受到水的浮力是________N，还算出了F中液体的密度是________kg/m3（结果保留一位小数）．
（3）小冉在步骤B的基础上继续探究：保持物块下表面所处的位置不变，把弹簧测力计的拉环固定在铁架台上，缓慢向烧杯内加水，发现弹簧测力计的示数逐渐________（选填“增大”或“减小”）
21．如图所示，在探究摩擦力大小的影响因素的实验中，将木块置于水平桌面上，用弹簧测 力计沿水平方向拉木块，木块的运动状态和弹簧测力计的示数如上表所示（每次木块与桌面 的接触面粗糙程度相同，对桌面的压力相同）．由表可知，在第一次实验中，木块受到的摩 擦力的大小为_____N；在第二次实验中，木块受到的滑动摩擦力的大小为_____N； 在第三次实验中，木块受到的滑动摩擦力_____（大于/小于/等于）第二次实验中木块受 到的滑动摩擦力．
序号
木块运动状态
测力计示数
1
静止
0.6
2
匀速
0.7
3
加速
1.0

22．物理兴趣小组的同学们想探究通过导体的电流与电压的关系．实验室有电源、电压表、电流表、滑动变阻器、规格不同的定值电阻、开关和导线等器材各若干供同学们选择，实验所用电路如图所示．

（1）他们测得多组数据记录在表一中，在给定的坐标纸上作出图象，分析得出了结论．在与其他组交流时发现虽然各小组作出的图象都是正确的，但是在相同的坐标纸上有些小组的图象却明显不同．请你利用表中数据在右图中作出I﹣U图象，并回答造成这种不同的原因：____．
表一

表二
实验次数
1
2
3
4
5

实验组次
1
2
3
电压U/V
1.0
1.5
2.0
2.5
3.0

电阻R/Ω
5
10
20
电流I/A
0.1
0.15
0.2
0.25
0.3

电流I/A
0.4
0.2
0.16
（2）接着小组同学拿来5 Ω、10 Ω、15 Ω的三个定值电阻，探究“电流与电阻的关系”，实验中数据读取准确无误．
①由于操作不当，导致表二中第____次实验的数据存在错误，出错的原因是____．
改正表二的错误后，分析数据我们得到的结论是____
②记录第1次实验数据时，定值电阻与滑动变阻器消耗功率的比值a；记录第2次实验数据时，定值电阻与滑动变阻器消耗功率的比值b；则a____b (大于/小于/等于”)．
五、计算题（本大题共2小题，共13分）
23．一种常见的电动自行车，使用前要先对车上的蓄电池充电．骑行时，蓄电池对车上的电动机供电，电动机为车提供动力．如表是这种品牌电动自行车的一些主要技术参数．请回答：
最高车速
≤30km/h
一次充电连续行驶里程
50km
蓄电池
36V/10Ah
充电时间
8h
一次充电耗电量
0.6kW•h
电动机效率
80%
整车质量
40kg
最大骑行噪声
≤62dB
（1）若质量是60kg的人骑电动自行车在水平路面上以6m/s的速度匀速行驶时，受到的阻力是人与车总重的0.02倍．求：行驶10min，电动机对自行车做的功．
（2）若摩托车每行驶10km耗油0.5L，油价约6元/升，照明用电的电费约0.6元/千瓦时，请通过计算说明使用电动自行车与摩托车哪种更经济．
（3）该电动自行车的一个轮胎与地面的接触面积为0.005m2，则一个60kg的人骑该电动自行车在公路上行驶时对路面的压强是多少？
24．风能是清洁环保的可再生能源，风力发电日益受到人们的重视．如图，某风力发电机工作时，通过叶片旋转面积的风力的功率P风＝3000v3（其中v为风速）．若风速10m/s，则发电机1h输出的电能约960kW•h，求：
发电机的输出功率；发电机的发电效率．
六、综合能力题（本大题共3小题，共18分）
25．阅读短文，回答问题．
Quaranta是当前问世的外表最圆润同时也最富动感的太阳能汽车之一（如图甲所示）．其前风窗玻璃和顶盖玻璃皆采用防太阳辐射的层压玻璃制作而成，车身轻便灵活．电池完全由太阳能供能﹣﹣通过安装在车顶和前端的电池板收集太阳能．某辆太阳能汽车接收太阳光能的面板面积S＝8m2，正对太阳时产生U＝120V的电压，并对整车提供最大为10A的电流，机车最大可获得800W的机械功率．太阳光照射到地面上1m2面积上的辐射功率P0＝1.0×103W．该车加速性能优越，从静止开始加速100m的路程最短仅需5s．

（1）车载导航系统是利用_____来传递信息的；车窗玻璃能有效防止来自太阳的辐射，主要是能阻挡太阳光中的_____．
（2）Quaranta在设计时充分利用了流体力学的知识．如图乙所示，当汽车行驶时，流过它上方的空气速度比下方空气速度大，此时，上方空气压强比下方空气压强_____（选填“大”或“小”）．
（3）Quaranta从静止加速100m路程的过程中可以达到的最大平均速度为_____m/s．
（4）太阳能属于_____（选填“常规”或“新”）能源；太阳能电池将太阳能转化为电能的效率为_____．
（5）若该汽车在水平路面上以最大机械功率P运动，一段时间后再将功率减小到P1，并保持此功率运动，其运动的速度时间图线如图丙所示，设运动过程中小车所受阻力恒定不变．则该车运动时所受阻力为_____N．
26．小明利用实验室的电磁继电器、热敏电阻R1、可变电阻器R2等器件设计了一个恒温箱控制电路，如图所示．如图乙是小明通过实验测得的R1的阻值随温度变化的关系曲线．

（1）电磁继电器中电磁铁上端是________（选填“N”或“S”）极．
（2）当温度较低时，电磁铁的磁性较________，触点开关________（选填“接通”或“断开”）．
（3）电磁继电器的电源两端电压U＝6 V，电磁继电器线圈的电阻可不计，通过实验测得当电流为30 mA时，电磁继电器的衔铁被吸合．若可变电阻器R2的电阻值设定为150 Ω 时，恒温箱温度可达到________℃．当可变电阻器R2的电阻变大时，恒温箱设定的温度将变________（选填“高”或“低”）．
（4）如果要使恒温箱内预设的温度可调节范围是90 ℃～150 ℃，可供选择的可变电阻器R2的电阻值有如下的几种，你选择________．
A．0～100 Ω B．0～200 Ω
C．0～1 000 Ω D．0～1 500 Ω
27．海基潜射导弹是指从潜伏于水下的潜水艇上发射导弹的一种先进的大型武器．图中是海基潜射导弹发射时的图片．

（1）导弹发射时，导弹内的高能燃料燃烧会产生高温高压的气体向下喷射，推动导弹加速向上运动，导弹的___能不断增加
（2）请在图中画出导弹出水后受力示意图（空气阻力不计）．
（________）
（3）导弹发射后，潜艇的浮力______（增大、减小、不变），此时，若潜艇要继续保持潜行状态不被敌人发现，应当向水仓中________（“注入”、 “排出”）适量的水．
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
A．丝绸摩擦过的玻璃棒带正电，故A错误；
B．用丝绸摩擦过的玻璃棒带正电，玻璃棒接触验电器的金属球，使验电器带正电荷，由于两箔片都带正电荷互相排斥而张开，故B正确；
C．玻璃棒带正电，是因为缺少电子，玻璃棒与验电器接触后，验电器两箔片上的电子会转移玻璃棒上，故C错误；
D．因为电流方向与电子定向移动的方向相反，此过程中，瞬间电流的方向从玻璃棒到验电器的箔片，故D错误．
2、C
【解析】
A、汽车使用的汽油是由石油加工而成，在短时间内无法从自然界得到补充，属于不可再生资源，故A正确；
B、.因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车发动机常用水来做冷却剂，故B正确；
C、刹车后，汽车由于惯性还要继续滑行一段距离，惯性不是力，不能说受到惯性作用，故C错误；
D、轮胎表面有凹凸的花纹，可以在压力一定时，增大接触面的粗糙程度从而增大与路面的摩擦，防止打滑，故D正确。
3、B
【解析】
音调指声音的高低，产生高低不同声音的原因是物体振动快慢不同，发出低沉的声音，是因为物体振动比较慢，所以频率低，音调也低。因此“高音部”和“低音部”这里“高”和“低”是指声音的音调。故B正确。
4、D
【解析】
电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，所以，当电压为0时、电流增大2倍时或电压增大2倍时，电阻的阻值不变，故ABC错误，D正确．
故选D．
5、B
【解析】
A、火线与零线短路，根据I=可知，由于导线电阻很小，所以电流很大，会引起熔丝熔断；
B、用电器与电路接线不良，会造成电路断路，用电器中无电流，不会引起熔丝熔断，故B符合题意．
C、当接入大功率用电器时，根据I=可知，电流过大,会引起熔丝熔断；
D、当接入的用电器数量过多时，电路总电阻变小，根据I=可知，电流变大, 会引起熔丝熔断；
6、D
【解析】
笔芯变弯曲，人手指感到疼，说明力的作用是相互的，所以A符合；笔芯和手指受到的压力是相等的，所以笔尖受力面积小压强大，所以B符合；笔芯发生了形变，说明力可以改变物体的形状，所以C符合；由于在这个过程中物体没有运动，所以不能说明力可以改变物体的运动状态；应选D。
7、C
【解析】
A、由电路图可知，R与R0并联，电压表测电源的电压，因电源的电压不变，所以当潜水器下潜深度增大（R电阻的阻值减小）时电压表的示数不变，故A不符合题意；
B、由电路图可知R与R0并联，电流表测R0支路的电流，根据并联电路独立工作互不影响可知，当当潜水器下潜深度增大（R电阻的阻值减小）时电流表的示数不变，故B不符合题意；
C、由电路图可知，R与R0串联，电流表测电路中的电流，当潜水器下潜深度增大（R电阻的阻值减小）、电路的总电阻减小，根据欧姆定律可知电路中的电流增大，即电流表的示数增大，故C符合题意；
D、由电路图可知，R与R0串联，电压表测R两端的电压，当潜水器下潜深度增大（R电阻的阻值减小）、电路的总电阻减小，根据串联电路电阻的分压特点可知R两端分得的电压减小，即电压表的示数减小，故D不符合题意。

二、填空题（本大题7小题，共21分）
8、OD
【解析】
光反射时，反射角等于入射角，所以图中入射角∠AON等于60°，故反射角也等于60°，而∠NOD等于60°，故OD 为反射光线，故入射光线AO的反射光线将沿着OD方向射出．
9、匀速直线 惯性
【解析】
若转动中突然剪断细线，小球将不再受到细线的拉力，此时小球不受任何力的作用，由于惯性，小球将沿细线断时的速度做匀速直线运动．
10、惯性 运动状态
【解析】
舰载机降落在航母甲板上，舰载机原来处于运动状态，由于惯性还会继续向前滑行；阻拦索的拉力使舰载机由运动变为静止，说明力可以改变物体的运动状态。
11、减小 熔化
【解析】
气温升高，空气的质量不变，体积增大，由可知，空气的密度减小；冰雹是固态的，落到地面后一会就消失不见了，是因为由固态变为液态水，属于熔化现象。
12、折射； 虚像
【解析】
光的折射定律是当光从空气斜射入水中或其他介质中时，折射光线向法线方向偏折；光从水或者其他介质斜射入空气中时，折射光线向远离法线的方向偏折．
【详解】
根据光线的折射规律分析解答．
慢慢向碗中倒水时,硬币反射的光线斜射到水面时，发生折射，由于折射角大于入射角，所以原来看不到的硬币现在能够看到了，即此现象由光的折射形成；
人眼沿着折射光线看过去时，会感觉物体在折射光线的反射延长线的位置，所以形成的是虚像．
重点是折射成像的特点，记清楚光由水中斜射到空气中时，折射角大于入射角，折射光线反向延长相交而形成虚像，且像的位置比实际物体的位置高一些．
13、600 9
【解析】
[1]电热水壶工作1min电能表刚好转30转，可得工作1h电能表转30×60=1800转，消耗的电能为

所以可知电热水壶的电功率为0.6kW=600W。
[2]一个月烧水时间为
30×0.5h=15h
所以消耗的电能为
W=Pt=0.6kW×15h=9kW·h
14、15
【解析】
杠杆在水平位置平衡时，在杠杆上施加最小动力F1如图所示：
，
根据杠杆平衡条件： 得：
．

三、作图题（共7分）
15、见解析
【解析】
试题分析：小磁针N极向右，则得螺线管左侧为S极，右侧为N极，由安培定则得电流由右侧流入螺线管，即电源左侧为正极，右侧为正极，如图所示：

考点：通电螺线管的极性和电流方向的判断
16、
【解析】
先作出入射光线和法线，然后过反射点根据反射定律画出反射光线；再过折射点画出法线，并根据光从水中射入空气中时，折射角大于入射角，画出折射光线；如图所示：

17、
【解析】
考查的是重力、压力、拉力的示意图，注意各力的方向即可
【详解】
小球的重心在球心处，重力的方向是竖直向下的，过小球重心沿竖直方向画一条线段，末端带上箭头；墙壁对球的支持力F′垂直于墙面；细绳对球的拉力F沿绳方向，如图：

四、实验题（本大题共5小题，共20分）
18、61.6 7.7 1.8 压力大小 压缩 机械能（或动能）转化为内能 同种电荷相互排斥
【解析】
（1）图中标尺的分度值为0.2g，物块的质量m=50g+10g+1.6g=61.6g，该物块的体积V=a3=（2cm）3=8cm3；它的密度ρ==7.7g/cm3；
（2）图乙中弹簧测力计的示数为1.8N，由二力平衡可知，当木块被匀速拉动时，这时滑动摩擦力的大小等于弹簧测力计拉力的大小1.8N；实验中接触面的粗糙程度相同，压力不同，探究压力对滑动摩擦力大小的影响；
（3）由图可知，此时汽油机的两个气门都关闭，活塞由下向上运动，压缩内部的混合物，使其内能增大、温度升高，故该冲程是压缩冲程，即是把机械能转化为内能的过程；
（4）两个气球分别与毛皮摩擦后相互靠近，由图可知，两只气球相互远离，说明两只气球带上了同种电荷而相互排斥。
19、水平 右 垂直 力臂 用实验来探究物理规律时，只有一次实验，实验结论具有偶然性 3 变大 动力臂变小
【解析】
(1)调节杠杆平衡时，应使杠杆在水平位置平衡；图中的杠杆左端低、右端高，说明此时杠杆的重心在支点左边，应将杠杆的重心向右移，所以应将平衡螺母向右调节，杠杆才能平衡；
(2)挂上钩码，正确调节使杠杆再次平衡．此时挂在杠杆上的钩码施加的动力、阻力方向恰好与杠杆垂直，挂钩码位置所对应的刻度值就等于力臂；
(3) 小明只做了一次实验就得出结论，是不合理的，我们用实验来探究物理规律时，只有一次实验，实验结论具有偶然性，不能作为规律应用；
(4)用弹簧测力计在C位置竖直向上拉，使杠杆保持水平平衡，根据F1l1=F2l2得测力计的示数为：；弹簧测力计逐渐向右倾斜时，要使杠杆继续保持水平平衡，阻力和阻力臂不变，动力臂变小，动力变大，弹簧测力计示数变大．
20、2.7 0.1 1.3 减小
【解析】
（1）测力计的分度值为0.1N，由指针位置可知，A步骤所示弹簧测力计的示数为2.7N；
（2）由表格数据可知，在实验步骤B中拉力为2.6N，则步骤B中铜块所受浮力F浮=G−F拉=2.7N−2.6N=0.1N，V=5cm2×6cm=30cm3=3×10−5m3，浸没时，V排=V，在F图中，F′浮=G−F′拉=2.7N−2.3N=0.4N，由F浮=液gV排可得：液===1.3×103kg/m3；
（3）在步骤B的基础上继续探究,缓慢向烧杯内加水，排开水的体积增大，根据F浮=G−F拉可知，弹簧测力计的示数逐渐减小。
21、0.6 0.7 等于
【解析】
一次实验，木块保持静止状态但是有运动趋势，水平方向上受到拉力和摩擦力的作用，两个力是平衡力，大小相等，第一次的静摩擦力是0.6N．
弹簧测力计显示的是拉力的大小，木块匀速直线运动时，摩擦力和拉力是平衡力，大小相等，故木块匀速运动时摩擦力为0.7N；木块加速时，滑动摩擦力的大小与速度无关，故滑动摩擦力与匀速运动时的摩擦力是相同的，为0.7N．
22、选取的定值电阻的阻值不同 三 没有控制电阻两端电压不变 见解析所示 等于
【解析】
（1）根据表格一中的数据利用描点连线法作出I-U图象，如下图所示：

实验中各小组所使用的定值电阻的阻值可能各不相同，所以，在相同的坐标纸上有些小组的图象却明显不同；
（2）探究“电流与电阻的关系”时，有控制变量法知道，需要控制电阻两端的电压不变，根据欧姆定律，由表二中的数据知道，第一次与第二次实验时，电阻两端的电压都是2V，而第三次不是，所以，第三次实验的数据存在错误；改正表二的错误后，分析数据我们得到的结论是：电压一定时，导体中的电流与其电阻成反比。
（3）设电源电压是U，第一次与第二次实验时电路中滑动变阻器接入电路的电阻分别是R滑1和R滑2，根据表格数据，由欧姆定律知道，U=I1（R1+R滑1），U=I2（R2+R滑2），所以，2 R滑1= R滑2；
由知道，第1次实验时，定值电阻消耗的功率是： ，滑动变阻器消耗的功率是：
第1次实验时，定值电阻消耗的功率是：，滑动变阻器消耗的功率是：
根据题意知道， a= ，b= ，又因为2 R滑1= R滑2，所以， ，即a=b。

五、计算题（本大题共2小题，共13分）
23、（1）7.2×104J（2）电动车（3）1×105Pa
【解析】
（1）电动车在水平的路面上匀速行驶时，处于平衡状态，受到的牵引力和阻力是一对平衡力，二力大小相等，根据F=f=0.02×G=0.02×mg求出电动车受到的牵引力，根据求出电动车行驶的距离，利用W=Fs求出电动机对自行车做的功；
（2）分别求得电动车每行驶50km耗电的费用和摩托车每行驶50km耗电的费用，比较即可；
（3）电动自行车行驶时对地面的压力和自身的重力相等，根据F=G=mg求出其大小，受力面积为2个轮胎与地面的接触面积之和，根据求出电动自行车行驶时对地面的压强．
【详解】
（1）因电动车在水平的路面上匀速行驶时，处于平衡状态，受到的牵引力和阻力是一对平衡力，所以，电动车受到的牵引力：
F=f=0.02×G=0.02×mg=0.02×（60kg+40kg）×10N/kg=20N，
由可得，电动车行驶距离：
s=vt=6m/s×10×60s=3600m，
电动机对自行车做的功：
W=Fs=20N×3600m=7.2×104J；
（2）电动车每行驶50km耗电的费用为0.6kW•h×0.6元/kW•h=0.36元，
摩托车每行驶50km耗电的费用为2.5L×6元/L=15元，由此可知，每行驶50km的路程，电动自行车比摩托车的费用低很多．所以使用电动车更经济；
（3）电动自行车行驶时，对地面的压力：
F′=G总=（m车+m人）g=（40kg+60kg）×10N/kg=1000N，
受力面积：
S=2×0.005m2=0.01m2，
电动自行车行驶时对地面的压强：
p===1×105Pa；
答：（1）行驶10min，电动机对自行车做的功为7.2×104J．
（2）使用电动车更经济．
（3）一个60kg的人骑该电动自行车在公路上行驶时对路面的压强是1×105Pa．
本题是一道电学和力学的综合应用题，解决的是有关电动自行车的相关问题，有意义，能从基本参数表中得出有用信息并加以利用是本题的关键．
24、（1）9.6×105W（2）32%
【解析】
（1）发电机的输出功率：P输＝＝960kW=9.6×105W；
（2）若风速10m/s，则风力的功率：P风＝3000v3＝3000×（10）3W＝3×106W，发电机的发电效率：η＝×100%＝×100%＝32%．

六、综合能力题（本大题共3小题，共18分）
25、电磁波 紫外线 小 20 新 15% 80
【解析】
（1）导航系统利用电磁波传递信息，玻璃可以阻挡阳光中的紫外线．
（2）要求材料强度大而密度要小，根据表中数据选择所需材料．
（3）由平均速度公式可以求出平均速度．
（4）从自然界直接获得不需要加工处理的能源是一次能源；求出获得的太阳能与获得的电能，然后求出效率．
（5）由图象求出车的速度，由公式P===Fv及其变形公式求车受到的阻力．
【详解】
(1)车载导航系统是利用电磁波来传递信息的；车窗玻璃能有效防止来自太阳的辐射，主要是能阻挡太阳光中的紫外线．
(2)由表中数据可知，碳纤维的密度小而强度大，是理想的材料．
(3)车的最大平均速度v===20m/s；
(4)太阳能属于一次能源;太阳能电池的效率η====15%
(5)由图乙所示可知，车以最大机械功率P运动时的速度为10m/s，
∵P=Fv,∴则车的牵引力F===80N，
车做匀速运动，所受阻力f=F=80N
26、S 弱 接通 90 高 B
【解析】
（1）电流从电磁铁的下端流入上端流出，结合图示的线圈绕向利用安培定则可以确定电磁铁的上端为S极，下端为N极．
（2）温度较低时，由R1的阻值随温度变化的关系曲线可知，热敏电阻的阻值较大，控制电路中的电流较小，电磁铁的磁性较弱，此时的衔铁不会被吸下来，根据图示的工作电路可知，加热丝所在的电路接通．
（3），电路的总电阻：，此时R1=热敏电阻的阻值：，由图象知，热敏电阻的阻值为50Ω时，对应的温度为90℃．当可变电阻器R2的电阻变大时，在热敏电阻阻值不变的情况下，电路中的电流会减小，此时电磁铁的磁性会减弱，所以衔铁不会被吸下来，工作电路继续工作，恒温箱内的温度持续升高，热敏电阻的阻值会继续降低，控制电路中的电流会增大，直到电流到达临界值时，电磁铁切断工作电路．
（4）由第三问的分析可知：当设定温度最低为90℃，根据热敏电阻R1的阻值随温度变化的关系曲线可知，此时热敏电阻的阻值最大为50Ω，因为控制电路的U源=6V不变，I=0.03A不变，极控制电路的总电阻200Ω保持不变，所以此时要求R2的阻值为150Ω，且此时为最小值；当设定温度为150℃时，根据热敏电阻R1的阻值随温度变化的关系曲线可知，此时热敏电阻的阻值最小为30Ω，因为控制电路的总电阻为200Ω不变，所以此时要求R2的阻值为170Ω，且为最大值．
综上分析，当恒温箱内预设的温度可调节范围是90℃～150℃时，滑动变阻器的阻值变化范围为150Ω～170Ω，故选B．
27、机械 不变 注入
【解析】
（1）导弹加速向上运动，质量不变，速度增大，动能增大，高度变大，重力势能增大，机械能包括动能和势能，所以机械能增大；
（2）导弹出水后，加速上升，受力不平衡，受的向上的推力大于向下的重力，从重心沿竖直向下和竖直向上分别画出重力和推力的示意图，如图所示：

（3）导弹发射后，潜艇排开液体的体积不变，根据F浮=ρ液gV排可知浮力不变，受到的重力减小，浮力大于重力，潜艇要继续保持潜行状态不被敌人发现，需要使潜艇受到的浮力等于重力，所以需要对两侧水箱进行充水．
