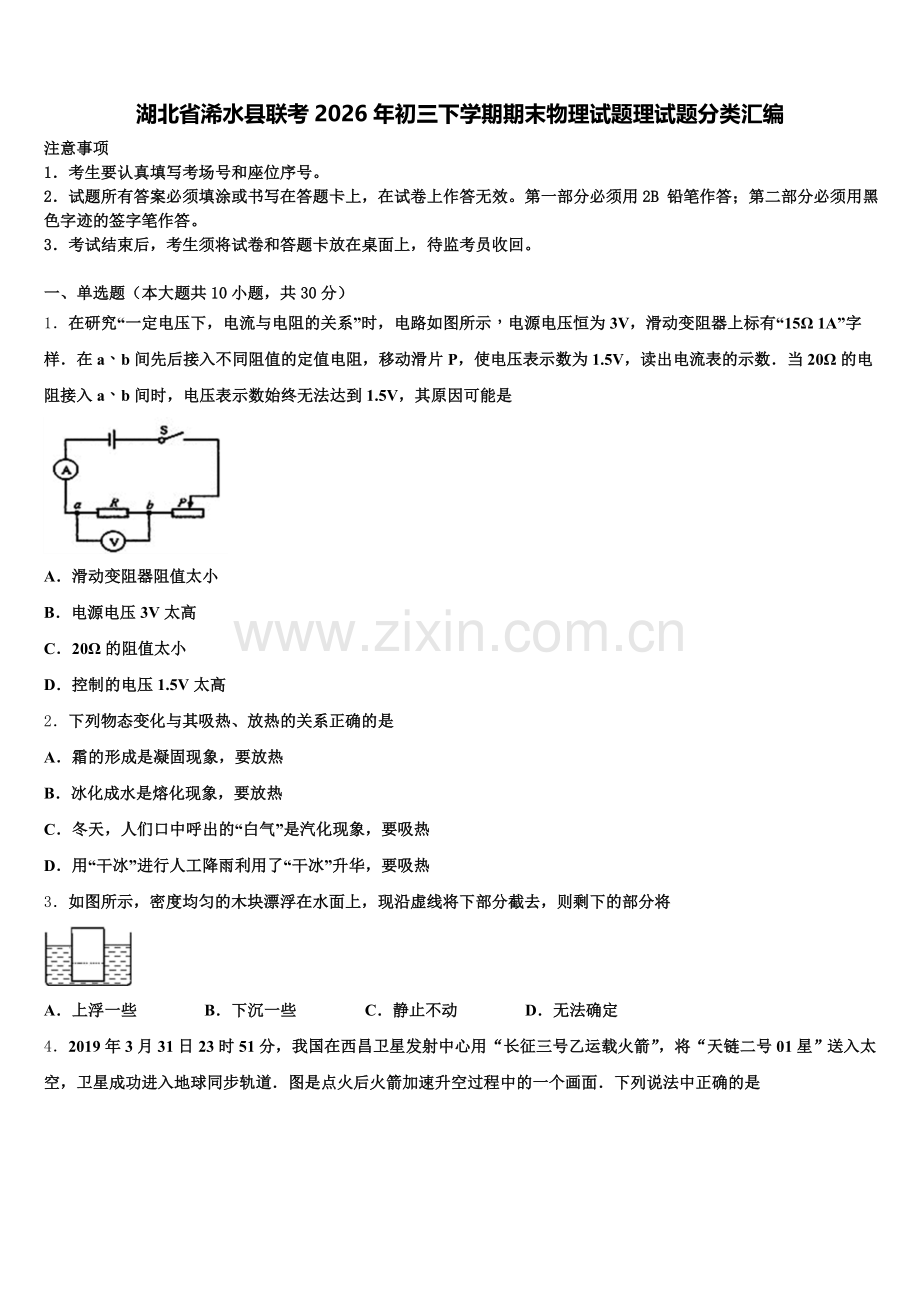

湖北省浠水县联考2026年初三下学期期末物理试题理试题分类汇编
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。

一、单选题（本大题共10小题，共30分）
1．在研究“一定电压下，电流与电阻的关系”时，电路如图所示，电源电压恒为3V，滑动变阻器上标有“15Ω 1A”字样．在a、b间先后接入不同阻值的定值电阻，移动滑片P，使电压表示数为1.5V，读出电流表的示数．当20Ω的电阻接入a、b间时，电压表示数始终无法达到1.5V，其原因可能是

A．滑动变阻器阻值太小
B．电源电压3V太高
C．20Ω的阻值太小
D．控制的电压1.5V太高
2．下列物态变化与其吸热、放热的关系正确的是
A．霜的形成是凝固现象，要放热
B．冰化成水是熔化现象，要放热
C．冬天，人们口中呼出的“白气”是汽化现象，要吸热
D．用“干冰”进行人工降雨利用了“干冰”升华，要吸热
3．如图所示，密度均匀的木块漂浮在水面上，现沿虚线将下部分截去，则剩下的部分将

A．上浮一些 B．下沉一些 C．静止不动 D．无法确定
4．2019年3月31日23时51分，我国在西昌卫星发射中心用“长征三号乙运载火箭”，将“天链二号01星”送入太空，卫星成功进入地球同步轨道．图是点火后火箭加速升空过程中的一个画面．下列说法中正确的是

A．火箭升空过程中，动能减小，机械能不变
B．火箭升空过程中，动能增大，势能减小
C．升空过程中“长征三号乙运载火箭”相对于“天链二号01星”是运动的
D．“天链二号01星”进入轨道后，通过电磁波实现与地面的联系
5．如图所示的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、U1，当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2，则下列关系式正确的是(　　)

A．I2＝I1、U2＜U1 B．I2＞I1、U2＝U1
C．I2＞I1、U2＞U1 D．I2＜I1、U2＜U1
6．如图所示，水平地面ABCD，以O点为界，AO段是一种材质，OD段是另一种材质．细线一端系在物体上，绕过轻质滑轮，另一端系在墙上，拉滑轮的水平力F恒为4N物体经A点开始计时，此后各段路程及耗时见下表．下列说法中正确的是

区间
AB
BO
OC
CD
距离
1m
1m
1.5m
2.5m
耗时
1s
1s
1s
1s
A．CD区间物体的平均速度为2m/s
B．AB区间物体受到的摩擦力为4N
C．OD区间物体加速运动，摩擦力变小
D．AD区间拉力F做的总功为12J
7．下列关于一名普通中学生的数据，其中合理的是
A．心脏跳动一次时间约为2s B．正常步行速度约为5m/s
C．人体密度约为1×103g/cm3 D．体重约为500N
8．随着我国经济的持续增长，汽车己进入千家万户。下列关于汽车的说法错误的是
A．汽车使用的汽油属于不可再生能源
B．汽车发动机用水作冷却液是因为水的比热容较大
C．汽车刹车之后由于受到惯性作用，还会继续滑行一段距离
D．轮胎上刻有花纹是为了增大接触面的粗糙程度从而增大摩擦力
9．下列现象中，利用内能做功的是(　　)
A．冬天在户外时两手相互搓一会儿就暖和了
B．刀在砂轮的高速摩擦之下溅出火花
C．火箭在“熊熊烈火”的喷射中冲天而起
D．盛夏在烈日之下的柏油路面被晒熔化了
10．连通器在生活有着广泛的应用．如图所示的事例中，没有利用连通器原理的是
A．过路涵洞
B．拦河大坝
C．下水管中“存水弯”
D．船闸
二、多选题（本大题共3小题，共12分）
11．“舌尖上的中国”第三季展示了“石锅”做的美味。在云南怒江流域的怒族中就有一种“石锅”，它是一种平面加热工具，如图所示，在中国至少有四、五千年以上的历史了，它火烧不坏，水浇不裂。由它做的古老食品“石板粑粑”，香甜适口，风味独具。下列说法正确的是

A．“石锅”耐高温是因为石头的熔点低
B．“石锅”是通过热传递来加热食物的
C．“石锅”在不使用时没有内能
D．“石锅”做的食物香味飘飘说明分子在运动
12．下列实验与“探究物质质量与体积的关系”实验所采用的主要科学方法相同的是
A．测定物质的密度
B．测定小灯泡的电功率
C．探究电流与电压的关系
D．探究并联电路中电阻的规律
13．C919国产大飞机首飞成功，让中国人扬眉吐气，标志着中国从此成为世界上能够制造大飞机的少数国家之一。以下说法正确的是
A．飞机在空中保持速度大小不变环绕飞行时，运动状态发生了改变
B．飞机关闭发动机降落在跑道上后仍能滑行一段距离是因为飞机受到惯性作用
C．飞机起飞过程中，由于受到空气阻力，飞机的速度一定减小
D．飞机在空中水平匀速飞行时，飞机受到的重力大于空气对它的浮力
三、填空题（本大题共5小题，共10分）
14．如图所示，是某橡皮泥的质量和体积的关系图象，根据图象可知橡皮泥的密度是_____g/cm1，若把质量为60g的橡皮泥做成船形漂浮在水面，则橡皮泥小船排开水的体积是_____cm1．

15．(1)如图圆柱形容器杯中100g水，放在水平桌面上，小明往杯中加入4g的盐充分搅拌后发现液面几乎不变，说明_________．此时水对杯底的压强_________（填“变大”或“不变”或“变小”），若忽略加盐过程中溶液体积变化，则盐水的密度是_________kg/m1．
小明记录一杯100g清水温度随时间变化并绘制出了图像，如图，但14分钟后图像遗忘了，他补充了a，b两条图像，其中正确的图线是_________．
16．如图是一款新型无叶电风扇，与传统电风扇相比，具有易清洁、气流稳、更安全等特点.工作时，底座中的电动机江南空气从进风口吸入，吸入的空气经压缩后进入圆环空腔，再从圆环空腔上的缝隙高速吹出，夹带周边的空气一起向前流动，导致圆环空腔正面风速远大于背面风速，风扇正常运行时，圆环空腔正面气体压强________背面气体压强；相同时间内，圆缝口流出空气的质量________进风口空气的质量（两孔均选填“大于”、“等于”或“小于”）.

17．在一般情况下固体总是比气体重很多，但科学家们研制出了一种比空气还轻的固体物质，它就是气凝胶，世界上最轻的固体材料．这里说的“最轻”用确切的物理语言来说是指这种材料的___________很小．纳米材料是由纳米颗粒用特殊设备制造的，纳米是___________单位．（填写物理量的名称）在现代生活中，人们购物时常用智能手机来扫描商家提供的二维码，将所得的信息由手机内部的___________材料制成的高速智能芯片进行处理．扫描时要保持手机稳定，这里的“稳定”是指以二维码为参照物，手机是___________（选填“运动”或“静止”）的．如图所示是一把电吹风的简化电路．分析电路可知：电热丝与吹风机的连接方式是_________联．将插头插入插座，若电吹风吹出的是冷风，则闭合的开关是_________．

18．如图是一个温度自动报警器的工作原理电路图。当控制电路中有电流通过时，电磁铁左端为_________极。在使用中发现，当温度达到设定值时，电铃没有报警。经检查，各元件完好、电路连接无误，则可能是因为_________(任写一种)导致工作电路没有接通。

四、计算题（本大题共3小题，共29分）
19．如图所示，闭合开关后，标有“6V 3W”的小灯泡正常发光，电流表的示数为0.8A．

求：（1）通电1min，电灯消耗的电能；
（2）电阻R的阻值．
20．某家庭需要将50 kg、10℃的水加热到50℃做为生活用水，他们利用煤气灶烧热水时，需要燃烧0.8 kg的煤气．己知煤气的热值q=4.2×107J/kg，水的比热容为（C=4.2×103J/ (kg．℃)．求：把50 kg、10℃的水加热到50℃需吸收的热量；0.8 kg的煤气完全燃烧时放出的热量；煤气灶烧水的效率．
21．新型电饭锅采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图甲所示．R1和R2均为电热丝，S1是自动控制开关．煮饭时，把电饭锅接入220V电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图像如图乙所示．.求：

（1）S和S1都闭合时电饭锅的电功率；
（2）电热丝R2的阻值；
（3）这30min内电饭锅产生的热量．
五、作图题（本大题共2小题，共4分）
22．如图所示，一束光线从水中斜射入空气，请画出反射光线和折射光线的大致方向；

23．如图所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线AO和大致的折射光线OC．

六、实验探究题（本大题共3小题，共15分）
24．如图所示是小兰利用玻璃板和蜡烛来探究平面镜成像特点的情景。
小兰在确定蜡烛A的像的位置时，她的眼睛应在图中_____（选填“蜡烛A”或“蜡烛B”）这一侧观察。小兰再把蜡烛A放在玻璃板前面，在玻璃板后面移动蜡烛B，直到看上去与蜡烛A的像完全重合，如果将蜡烛A远离玻璃板，像的大小将_____（选填“变大”、“不变”或“变小”）。小兰移开蜡烛B，用光屏放在蜡烛B的位置。她透过玻璃板观察光屏，看到光屏上有蜡烛A的像，由此认为“平面镜成的像是实像”，你认为该同学观察时存在的问题是_____。如图乙所示，请你利用平面镜成像特点，帮助小兰画出帽子顶点S发出的光经平面镜反射后，进入小丑眼睛（右眼A处）的光路图（请保留作图痕迹）。
25．小亮想测出小木块（密度比水的小，表面经处理后不吸水）的密度。除了此木块，老师还给他提供了如下器材：与木块体积相同的铜块，足够大的量筒和足量的水（已知水的密度为ρ水）．请你仅利用上述器材帮他设计测量这个木块密度的实验方案，要求：写出实验步骤及所需测量的物理量；写出木块密度的数学表达式（用已知量和测量量表示）。
26．小明小组在测量滑轮组机械效率实验中，利用如图所示的滑轮组进行了4次测量，测得数据如下表所示．
次序
钩码所受的重力
钩码提升高度
拉力
绳端移动距离
机械效率
1
1
0.1
0.7
0.3
47.6%
2
1
0.2
0.7
0.6
47.6%
3
2
0.1
1.1
0.3
60.6%
4
5
0.1

0.3

（1）实验中应竖直向上_____拉动弹簧测力计．
（2）第4次实验测得弹簧测力计示数如图，是_____N，机械效率η＝_____%．
（3）比较第_____次实验，小组同学发现：同一滑轮组的机械效率与重物被提升高度无关；比较第3、4次实验数据可知，同一滑轮组，_____越大，机械效率越高：第4次拉力做的额外功与第3次相比_____（增大减小/不变）．
（4）在测拉力时，某同学觉得很难使测力计做匀速直浅运动，不便于读数，就让测力计处于静止状态时读数，测得的机械效率与实际相比_____（选填“偏大”、“偏小”或“不变”）．
（5）小强小组也按正确方法操作测量滑轮组的机械效率，如图是他实验中的情景，下表是他记录的一组数据．根据计算进行比较，发现表中数据的不合理之处是_____
钩码重量G（N）
钩码上升距离h（m）
测力计拉力F（N）
测力计移动距离s（m）
2
0.05
0.4
0.15

参考答案

一、单选题（本大题共10小题，共30分）
1、A
【解析】
当20Ω的电阻接入a、b间时，滑动变阻器将全部阻值连入电路时其两端电压最大，电阻之比为15:20=3:4，最大电压值为总电压的七分之三，即为，所以电压表示数始终无法为1．5V，其原因可能是滑动变阻器最大阻值太小，选A
2、D
【解析】
A. 霜是空气中的水蒸气遇冷凝华形成的冰晶，此过程放出热量．故A错误；
B. 冰化成水，由固态变为液态，是熔化现象，此过程吸收热量．故B错误；
C. “白气”是空气中的水蒸气遇冷液化形成的小水滴，此过程放出热量．故C错误；
D. 干冰是固态二氧化碳，在常温常压下干冰极易由固态直接升华成为气态，同时吸收大量的热．故D正确．
3、B
【解析】
试题分析：因为木块漂浮，所以浮力与重力相等，同时也说明木块的密度小于水的密度．那么，截去部分所排开水的重力，也就是这部分受的浮力大于这部分木块自身的重力，因此，对整个木块来讲，同时去掉这部分的重力与浮力后，其新的重力大于浮力，所以剩下部分会下沉一些．
故选B．
4、D
【解析】
A．B．在火箭加速上升时，质量不变，速度增大，动能增大；高度增大，重力势能增大；火箭上升时没有发生弹性形变，不考虑弹性势能的变化，动能增大，重力势能增大，机械能增大．故AB错误；
C．升空过程中“长征三号乙运载火箭”相对于“天链二号01星”的位置没有发生变化，所以升空过程中“长征三号乙运载火箭”相对于“天链二号01星”是静止的，故C错误；
D．由于真空不能传声，而电磁波能传递信息且能在真空中传播，所以“天链二号01星”进入轨道后，通过电磁波实现与地面的联系．故D正确．
5、C
【解析】
当只闭合开关S1时，R1与R2串联，电压表测R2两端的电压U1，电流表测电路中的电流I1；当开关S1、S2都闭合时，电路为R2的简单电路，电压表测R2两端的电压U2，电流表测电路中的电流I2。
【详解】
AD．因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变小，由I=可知，电路中的电流变大，即电流表的示数变大，则I2＞I1，故AD错误；
BC．由U=IR可知，R2两端的电压变大，即电压表的示数变大，则U2＞U1，故B错误、C正确；故选C。
【考点定位】
欧姆定律的应用
6、D
【解析】
A．由表中数据知，CD段的路程为2.5m，运动时间为1s，则CD段的平均速度为v＝＝＝2.5m/s；故A错误；
B．由表格可知，在AO区间物体做匀速直线运动，物体在水平方向上受到的滑动摩擦力和绳子对物体的拉力是一大平衡力，二者大小相等，根据动滑轮的工作特点，绳子的拉力为拉滑轮的水平力F的一半，即2N，故B错误；
C．由表格可知，OD区间物体加速运动，但由于此区间的物体对地面的压力不变，接触面的粗糙程度不变，所以，滑动摩擦力的大小不变，故C错误；
D．AD区间，拉力F恒为4N，拉力F通过的路程为物体通过的路程的一半，即s＝＝3m，拉力F做的功W＝Fs＝4N×3m＝12J；故D正确．
7、D
【解析】
A、正常情况下，人的心脏1min跳动的次数在75次左右，跳动一次的时间接近1s，故A错误；
B、中学生正常步行的速度在4km/h=4× m/s≈1.1m/s左右，故B错误；
C、水的密度是1.0×103kg/m3，人体密度与水的密度差不多，在1.0×103kg/m3左右，故C错误；
D、中学生的质量在50kg左右，受到的重力大约为G=mg=50kg×10N/kg=500N左右，故D正确。
8、C
【解析】
A、汽车使用的汽油是由石油加工而成，在短时间内无法从自然界得到补充，属于不可再生资源，故A正确；
B、.因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车发动机常用水来做冷却剂，故B正确；
C、刹车后，汽车由于惯性还要继续滑行一段距离，惯性不是力，不能说受到惯性作用，故C错误；
D、轮胎表面有凹凸的花纹，可以在压力一定时，增大接触面的粗糙程度从而增大与路面的摩擦，防止打滑，故D正确。
9、C
【解析】
A、冬天在户外时两手相互搓一会儿就暖和了，属于利用内能加热物体，不符合题意．
B、刀在砂轮的高速摩擦之下溅出火花，属于利用内能加热物体，不符合题意．
C、火箭在“熊熊烈火”的喷射中冲天而起，利用内能做功，符合题意．
D、盛夏在烈日之下的柏油路面被晒熔化了，属于利用内能加热物体，不符合题意．
故选C。
10、B
【解析】
连通器的特点：上端开口下端连通的容器．连通器里只有一种液体，在液体不流动的情况下，连通器各容器中液面的高度总是相平的．
【详解】
A．壶嘴和壶身构成了连通器；
B．拦河大坝是根据液体压强随深度的增加而增大的特点修建成上窄下宽的形状，不属于连通器；
C．下水管成U形，水不流动时，U形管里的水相平，可以防止下水道里的气味散发出来，属于连通器；
D．船闸上端开口，底部相连，构成了一个连通器；

二、多选题（本大题共3小题，共12分）
11、BD
【解析】
【解答】解：A、“石锅”耐高温是因为石头的熔点高，故A错误；B、“石锅”是通过热传递来加热食物的，故B正确；C、“石锅”在不使用时也有内能，故C错误；D、“石锅”做的食物香味扩散到空气中，说明分子在不停做无规则运动，故D正确。故选：BD。
【分析】耐高温的物质熔点高。改变物体内能的两种方式：做功和热传递。一切物体在如何情况下都有内能。一切物质的分子都在不停地做无规则的运动。
12、BC
【解析】
常用的物理学研究方法有：等效法、模型法、比较法、分类法、类比法、控制变量法、转换法等，据此解答即可。
【详解】
探究质量与体积的关系，采用的是控制变量法；测定物质密度中，在使用量筒测量固体的体积时，采用的是转换法；测定小灯泡的电功率与探究电流与电压的关系，采用的是控制变量法；探究并联电路中电阻的规律，采用的是等效替代法，故选BC。
13、AD
【解析】
A、飞机在空中保持速度大小不变沿曲线飞行时，方向发生变化，运动状态发生改变，故A正确；
B、飞机关闭发动机降落在跑道上后仍能滑行一段距离是因为飞机具有惯性，仍然保持向前的运动状态，不能说受到惯性作用，故B错误；
C、飞机起飞过程中，虽然受到空气阻力，仍做加速运动，故C错误；
D、飞机在空中水平匀速飞行时，机翼上方空气流速快，压强小，机翼下方空气流速小，压强大，产生向上的升力，而飞机受竖直向下的重力、竖直向上的浮力、竖直向上的升力，故飞机受到的重力大于空气对它的浮力，故D正确。
故选AD。

三、填空题（本大题共5小题，共10分）
14、2 60
【解析】
从图象可以看出，当质量为60g时，体积为10cm1，橡皮泥的密度：ρ=＝2g/cm1；
橡皮泥船漂浮在水面上受到的浮力：F浮＝G＝mg＝0.06kg×10N/kg＝0.6N，由F浮＝ρ水V排g可得排开水的体积：V排＝＝6×10﹣5m1＝60cm1．
15、分子间有空隙 变大 1.04×101 kg/m1 a
【解析】
（1）小明往杯中加入4g的盐充分搅拌后发现液面几乎不变，说明分子间有空隙；
小明往杯中加入4g的盐充分搅拌后发现液面几乎不变，即液体的体积不变，但液体总质量变大，所以液体的密度变大，
根据p=ρgh可知，此时水对杯底的压强变大；
根据ρ=可得，水的体积：
V水===1×10﹣4m1，
忽略加盐过程中溶液体积变化，则盐水的体积：
V盐水=V水=1×10﹣4m1，
则盐水的密度：
ρ盐水====1.04×101 kg/m1．
（2）根据图象可知，14分钟后水全部凝固成冰，该过程中质量不变，但冰的比热容比水的比热容小，由Q=cm△t可知，在放出相同热量的情况下，比热容越小，温度降低的越快，所以冰降温要快；
由图可知，b段比水降温要慢些，a段比b段温度降低的要快些，所以正确的图线是a．
16、小于 等于
【解析】
由题意知吸入的空气经压缩后进入圆环空腔，再从圆环空腔上的缝隙高速吹出，夹带周边的空气一起向前流动，导致圆环空腔正面风速远大于背面风速，故风扇正常运行时，圆环空腔正面气体压强小于背面气体压强；相同时间内，圆缝口流出空气的质量等于进风口空气的质量。
点睛：（1）根据流体压强与流速关系分析；（2）电动机将空气从进风口吸入，从圆环空腔上的细縫中高速吹出，由此判断．
17、密度 长度 半导体 静止 并 S1
【解析】
（1）最轻的固体材料中的“最轻”是指这种材料的密度小；纳米是长度单位；
（2）手机内部的高速智能芯片采用的是半导体材料制成的；扫描时要保持手机稳定，以二维码为参照物，手机的位置不变，是静止的；
（3）当开关S1、S2同时闭合，电动机与电热丝并联后接在电源上；若只闭合开关S1，断开开关S2，只有吹风机接入电路，电热丝不工作，电流只经过电动机，所以电吹风吹出的是冷风．
18、S(或南) 控制电路电源电压太小
【解析】
如图根据安培定则判断，右手握住螺线管，四指弯曲指向电流的方向，则大母指所指的右端即为螺线管的N极，故电磁铁左端为S极。
如图的自动报警器，要能正常工作，当温度达到设定值时，电磁铁中有电流通过，产生磁性，将衔铁吸到左侧将工作电路接通，电铃响；
若在使用中发现，电铃没有报警。可能的原因有：控制电路部分电流小，电磁铁产生的磁性小，即控制电路电源电压太低；也可能衔铁触点接触不良，造成断路，电铃不响等。
右手螺旋定则应用时，要注意四指弯曲指向电流的方向，千万不要理解成线圈的绕向，有同学容易在这点混淆，有个简单的方法，即使用右手螺旋定则前先把电流方向标在线圈上。

四、计算题（本大题共3小题，共29分）
19、（1）180J；（2）20Ω．
【解析】
（1）由可得通电1min，电灯消耗的电能：

（2）已知小灯泡正常发光，则流经灯泡的电流：

电流表测量干路中的电流：
I=0.8A，
则流经电阻R的电流：

电阻R与灯泡并联：

由可得电阻R的阻值：

答：（1）通电1min，电灯消耗的电能为180J；
（2）电阻R的阻值为20Ω．
20、（1）8.4×106J； （2）3.36×107J； （3）25%
【解析】
（1）由题意知水吸收的热量：Q吸=cm△t=4.2×103J/（kg•℃）×50kg×（60℃-20℃）=8.4×106J；（2）0.8kg煤气完全燃烧放出的热量：Q放=mq=0.8kg×4.2×107J/kg=3.36×107J；
（3）燃气灶烧水的效率为：
．
21、660W 220Ω 990 000J
【解析】
（1）S和S1都闭合时，电阻R1与R2并联；
由乙图可知此时电流值Imax=3A，则功率Pmax=UImax=220V×3A=660W；
（2）开关S1断开时，电路中只有R1工作，由乙图可知通过R1 的电流值I1=2A，
则根据并联电路的电流特点可知：电阻R1与R2并联时；I2=Imax-I1=3A-2A=1A，
根据欧姆定律得：R2=U/I2=220V/1A=220Ω；
（3）只有R1工作时功率P1=UI1=220V×2A=440W；
由乙图可知：t′=10min+（20min-15min）=15min=900s，
t″=（15min-10min）+（30min-20min）=15min=900s，
则Q′=W′=Pmaxt′=660W×900s=5.94×105J，
Q″=W″=P1 t″=440W×900s=3.96×105J，
∴Q=Q′+Q″=5.94×105J+3.96×105J=9.9×105J．

五、作图题（本大题共2小题，共4分）
22、
【解析】
根据反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角，据此画出反射光线．
由折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角，据此画出折射光线．
【详解】
图中已经画出法线，在法线左侧的水中画出反射光线，注意反射角等于入射角；
在法线的左侧空气中画出折射光线，注意折射角大于入射角．如图所示：

23、
【解析】
本题考查反射和折射的作图问题，在反射中，反射角等于入射角，光从空气中斜射入水中时，折射光线向靠近法线方向偏折，即入射角大于折射角。
【详解】
过O点作垂直水面的法线，在法线的右侧作出入射角等于反射角得入射光线，在水面下，入射光线的异侧作出折射角小于入射角得折射光线，作图如下。

六、实验探究题（本大题共3小题，共15分）
24、蜡烛A 不变 没有直接观察光屏
【解析】
（1）在确定蜡烛A的像的位置时，眼睛应在蜡烛A一侧观察，在蜡烛B的一侧不能看到蜡烛A的像。
（2）点燃蜡烛A，在玻璃板后面移动蜡烛B，直到看上去与蜡烛A的像完全重合，此现象说明像与物体大小相等，平面镜成的像与物大小相同，和物到镜的距离无关，人们感觉到的近大远小是一种视觉效果，不影响真实的大小。所以将蜡烛A逐渐远离玻璃板，它的像不变。
（3）光屏只能承接实像，不能承接虚像，因此该同学应该直接观察光屏上有无像，而不是透过玻璃板去观察光屏。
（4）过镜面作出帽子顶点S的对称点S′，即为S在平面镜中的像，连接S′与小丑右边的眼睛，与镜面交于O点，即为入射点（反射点），连接SO就得到入射光线，O到右边眼睛的连线为反射光线，如图所示：

25、详见解析
【解析】
根据题中“小亮想测出小木块（密度比水的小，表面经处理后不吸水）的密度”和所提供的实验器材可知，本题考查用特殊方法测物体的密度。根据实验原理，利用排水法得到铜块的体积，也就得到了木块的体积；再利用漂浮条件，求得木块的重力，进一步得到木块的质量。从而完成实验。
【详解】
（1）实验步骤：
①向量筒内加入适量的水，记下量筒内水的体积V0；
②将铜块缓慢放入量筒内水中，记下此时水和铜块的总体积V1；
③再将木块轻轻放入量筒内水中，待木块静止处于漂浮状态时，记下此时总体积V2。
（2）木块密度的数学表达式的推导：
因为木块漂浮，，
木块的质量为，
木块的体积为，
木块的密度：
26、匀速 2.2 75.8% 1、2 提升物体的重力 增大 偏大 弹簧测力计的读数错误
【解析】
（1）实验中应该竖直向上匀速拉动弹簧测力计，此时系统处于平衡状态，测力计示数等于拉力大小；
（2）第4次实验测得弹簧测力计示数如图，分度值为0.2N，大小是2.2N；根据表格第4次实验数据，则机械效率为：；
（3）探究滑轮组的机械效率与重物被提升高度关系时，应控制其他因素不变，只改变物体被提升的高度，由表格数据可知，应比较1、2两次实验；
比较第3、4次实验数据可知，同一滑轮组提升物体的重力越大，滑轮组的机械效率越高；
根据可得第3次做的额外功：，
第4次做的额外功： ，所以第4次拉力做的额外功与第3次相比增大；
（4）在测拉力时，若让测力计处于静止状态时读数，则没有测量出绳子与机械之间的摩擦，导致拉力变小，总功变小，根据，故测得的机械效率与实际相比偏大；
（5）由表中实验数据可知：
，；
由计算结果可知，有用功大于总功，这是不可能的；由图示弹簧测力计可知，弹簧测力计分度值是0.2N，弹簧测力计所示应该是0.8N，而不是0.4N；故数据的不合理之处是弹簧测力计的读数错误．
