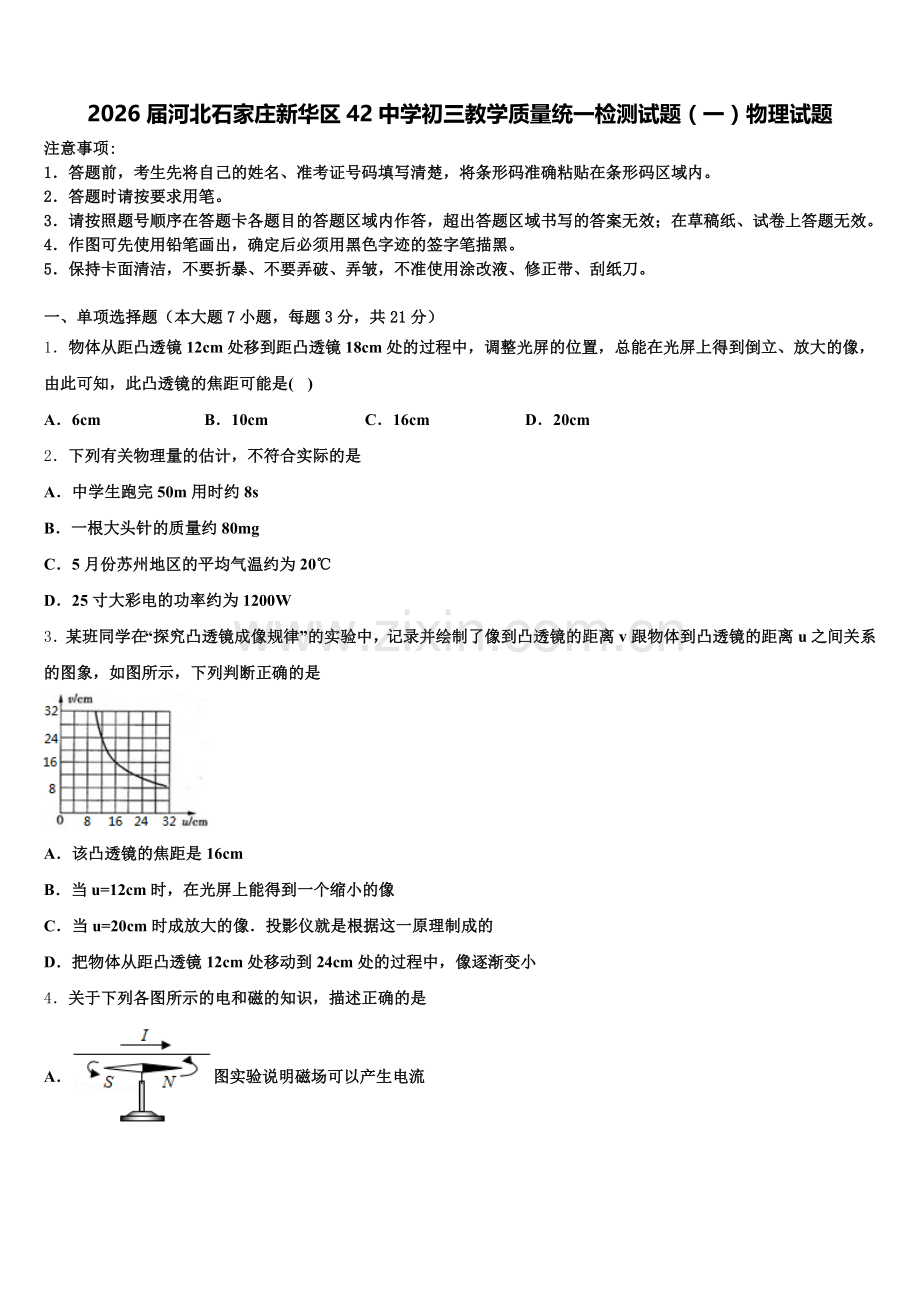

2026届河北石家庄新华区42中学初三教学质量统一检测试题（一）物理试题
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单项选择题（本大题7小题，每题3分，共21分）
1．物体从距凸透镜12cm处移到距凸透镜18cm处的过程中，调整光屏的位置，总能在光屏上得到倒立、放大的像，由此可知，此凸透镜的焦距可能是( )
A．6cm B．10cm C．16cm D．20cm
2．下列有关物理量的估计，不符合实际的是
A．中学生跑完50m用时约8s
B．一根大头针的质量约80mg
C．5月份苏州地区的平均气温约为20℃
D．25寸大彩电的功率约为1200W
3．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示，下列判断正确的是

A．该凸透镜的焦距是16cm
B．当u=12cm时，在光屏上能得到一个缩小的像
C．当u=20cm时成放大的像．投影仪就是根据这一原理制成的
D．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小
4．关于下列各图所示的电和磁的知识，描述正确的是
A．图实验说明磁场可以产生电流
B．图实验说明机械能可以转化为电能
C．图是动圈式话筒，其工作原理与电动机工作原理相同
D．图是录音机的磁头，可以判定电流的方向是从a端流进，从b端流出
5．关于信息和能源的说法，错误的是
A．频率越高的电磁波在空气中传播速度越大
B．电能必须通过消耗一次能源才能得到，是二次能源
C．某智能百叶窗的叶片上贴有太阳能板，在光照时发电，给电动机供电以调节百叶窗的开合。该过程中发生的能量转换是光能→电能→机械能
D．太阳能、水能是可再生能源
6．如图所示，竖直固定的测力计下端挂一个滑轮组，已知每个滑轮重均为3N，滑轮组下端挂有物体B，滑轮组绳的末端通过定滑轮沿水平方向与物体A相连，物体A在绳的水平拉力作用下向右做匀速直线运动，此时测力计的示数为15N；在物体B下加挂重为9N的物体C后，用水平向左的力F拉动物体A可使其沿水平桌面向左做匀速直线运动，此时物体B上升的速度大小为5cm/s. 若不计绳重及滑轮的摩擦，则下列说法中正确的是

A．物体A所受滑动摩擦力大小为8N B．F的大小为15N
C．F做功的功率为0.75 W D．B的重力为9N
7．如图所示，当滑动变阻器的滑片向右移动时，电压表和电流表示数的变化情况是

A．电压表和电流表示数均变大
B．电压表和电流表示数均变小
C．电压表示数变小，电流表示数不变
D．电压表示数不变，电流表示数变小
二、填空题（本大题7小题，共21分）
8．消防队员在进行模拟演练训练时，当消防队员沿着竖立在地面上的钢管匀速下滑时，他的动能___（填“增大”“减小”“不变”），在下滑过程中，他感到手心发烫，这是通过____的方法使其内能增加的，为了安全，他应该戴手套训练．
9．2017年12月1日，继“蛟龙号后又一大国重器“深海勇士”交付使用!它是中国自主研发的万米级全海深潜水器，预计将使用30年。深海一万米，潜水器要承受的压力相当于在指甲盖上放一辆汽车，此时，潜水器每平方厘米都要承受_____N的压力（ρ海水＝1.03×103kg/m3）。因此，载人球舱使用的钛合金材料具有几乎不腐蚀、耐压强度_____、吸水率_____（均选填“高”或“低”）的特性。“深海勇士”能精准定位，大海捞针，可蛇形前进，需要它的密度_____，惯性_____（均选填”大”或”小”）。

10．龙舟赛上，运动员手持船桨奋力向后划水，龙舟就快速向前运动，船桨是______（选填“省力”“费力”“等臂”） 杠杆．比赛时，并排前进的龙舟不能离得太近，是由于两龙舟间水的流速越大，压强越_____，容易相撞．
11．一盏标有“6V 3W”字样的小灯泡，接入电压值为12V的电路中，若使灯泡正常发光，则需__________联一个阻值为________Ω的电阻．
12．如图所示，用动滑轮将重为10N的物体竖直向上匀速提升20cm，拉力为6N．此过程中拉力做的功为_______J，动滑轮的机械效率为_______.物体在上升过程中，机械能将_______（选填“增大”、”减小”或“不变”） .

13．如图甲是用刻度尺测量一金属片长度的情形，该金属片的长度读数____cm；如图乙中弹簧测力计的示数是_________N。

14．潜水艇是靠改变自身重力来实现上浮和下沉的（如图所示）．当一艘 潜水艇处于如图甲、乙、丙三个位置时，自身受到的浮力分别为F甲、 F乙 和F丙，则其中数值最小的是_____（选填“F甲”、“F乙”或“F丙”）； 潜水艇在丙位置时受到的水的压力_____在乙位置时受到的水的压 力，因为物体在液体中所受的压强与_____有关．

三、作图题（共7分）
15．浮在水面的小球所受浮力为6牛，请在图中用力的图示法画出该浮力F浮。

16．如图甲所示，是小明家常用的一个插线板。他在使用中发现:插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。根据上述现象，在图乙中画出插线板中开关、指示灯和三孔插座的连接方式，并与电源线接通。

17．如图所示，用滑轮组提升物体，请画出最省力的绳子绕法．

四、实验题（本大题共5小题，共20分）
18．一次实验课上，老师提供给同学们下列器材：一架已调节好的天平（无砝码）、两只完全相同的烧杯、一只量筒、水、滴管等．要求用上述器材来测定一个合金块的密度．小明同学设计好实验方案后，进行了如下操作：

①将两只空烧杯分别放在天平的左右两盘内，把合金块放入左盘烧杯中；
②向右盘烧杯中缓缓倒水，再用滴管调节，直至天平平衡；
③将烧杯内水倒入空量筒中，测出水的体积（如图a所示）；
④用细线拴好合金块，将其放入图a的量筒内，测出水和合金块的总体积（如图b所示）．则
（1）合金块的质量＝_____g；合金块的体积＝_____cm1；合金块的密度＝_____kg/m1．
（2）在读数无误的情况下，小明测出的合金块密度值与真实值相比_____ （填“偏大”或“偏小”），产生这一误差的主要原因是_____．
19．小明在做“测定小灯泡电功率”的实验时，观察小灯泡上标有 2.5V 字样，连接了如图甲所示的电路．

（1）闭合开关后，移动滑动变阻器的滑片P，发现小灯泡不亮，经检查有一根导线连接错误，请你在电路中将连接错误的导线上打“×”，并补画出正确的连线．
（________）
（2）电路改正后，小明闭合开关，发现灯泡仍然不亮，电流表无示数，而电压表示数接近 3V， 取下灯泡，两表的示数不变化．出现故障的原因可能是______．
（3）排除故障后，滑片 P 移动到某一位置时，小灯泡正常发光，此时电流表示数如图乙所示， 则小灯泡此时的电功率是_______W，电阻是_______Ω．
（4）小明根据记录的多组数据绘制出小灯泡的 I﹣U 图象（图丙），分析评估时，小明对自己的实验产生了困惑，他认为：由欧姆定律 I=可知，I 与 U 之间的变化关系是正比例函数，所以其图象理论上应该是过原点的一条直线，请你帮助他解除困惑．_______．
20．小明在做“探究凸透镜成像规律”的实验中： 如图所示，让一束平行光射向凸透镜，移动光屏，直到在光屏上会聚成一点，则该凸透镜的焦距为________cm．

(2)如图所示，要使像成在光屏的中央，应将光屏向________调整（选填“上”或“下”）．
当烛焰距离凸透镜12cm处时，移动光屏，可在光屏上得到一个倒立、________的实像，生活中的________就是利用这个原理制成的． 当烛焰逐渐远离凸透镜时，烛焰所成的实像将________（选填“变大”或“变小”）．
21．探究物体的重力势能：

甲、乙、丙三物体的质量关系为： m甲=m乙<m丙，木桩起始位置高度相同.
①比较图中A、B两木桩扎入沙坑的深度，可以得出的结论是：质量一定时，物体的高度越大，具有的重力势能就_________．
②若图中B、C两木桩扎入沙坑的深度相同（桩未触底），_________（能/不能）说明乙、丙的重力势能相同，你的理由是___________________________________．
22．小明利用一个烧杯、天平、水，测出不规则小石块（不吸水）的密度请将他的步骤补充完整.
调节天平横梁平衡时，发现指针静止在分度盘上的位置，如图甲所示，此时应将平衡螺母向________（选填“左”或“右”）移动.用调节好的天平测小石块的质量，天平平衡时，所用砝码和游码的位置，如图乙所示，则小石块的质量是________g.如图丙所示，A往烧杯中加入适量的水，把小石块浸没，在水面到达的位置做上标记．
B．取出小石块，测得烧杯和水的总质量为122g.
C．往烧杯中加水，直到________，再测出此时烧杯和水的总质量为142g.计算出小石块的体积为________m1.计算出小石块的密度为________kg/m1．若从水中取出小石块表面上有小水滴，这样导致测缝的密度值选填________ （“偏大”或“偏小”）
五、计算题（本大题共2小题，共13分）
23．如图所示，吴忧同学在用滑轮组匀速提升重为物体的过程中，对绳子施加拉力的方向始终竖直向下，此时他对水平地面的压强为；该滑轮组的机械效率为，他双脚与水平地面的接触面积为，求：（不计绳重和摩擦）
他对绳子的拉力；动滑轮的重；该同学的重力．
24．近年来，独轮电动平衡车深受年轻人的喜爱，它采用站立式的驾驶方式，人通过身体的前倾、后仰实现驾驶．下表为某型号独轮电动平衡车的部分数据，求：
质量
10kg
轮胎与地面接触面积
30cm2
最大速度
16km/h
充满电最大行程
24km
（1）该车充满电后，若以最大速度行驶，能行驶的最长时间是多少？质量为50kg的人驾驶该车，在水平地面上匀速行驶，则人和车的总重力为多少？该车在水平地面上匀速行驶，对地面的压强多大？
六、综合能力题（本大题共3小题，共18分）
25．阅读短文，回答问题:
电铃
电流的效应是多方面的，电流三大效应是指电流的热效应、化学效应和磁效应．具体体现是:
一、电流的热效应：电流通过导体要发热，这叫做电流的热效应．如电灯、电炉、电烙铁、电焊等，都是电流的热效应的例子．
二、电流的化学效应：电流通过导电的液体会使液体发生化学变化，产生新的物质．电流的这种效果叫做电流的化学效应．如电解、电镀、电离等就属于电流的化学效应的例子．
三、电流的磁效应：给绕在软铁心周围的导体通电，软铁心就产生磁性，这种现象就是电流的磁效应．如电磁铁、蜂鸣器、电磁扬声器等都是利用电流的磁效应制成的．电流产生的磁性强弱与电流的大小、线圈匝数的多少有关，若电流越大，线圈匝数越多，电流产生的磁性就越强．
如图甲所示是电铃工作原理图．开关闭合，线圈有电流通过产生了磁性，把衔铁吸过来使小锤打击铃碗发出声音，同时弹簧片与螺钉分离，电路断开线圈失去了磁性，衔铁又被弹回使小锤离开铃碗，弹簀片与螺钉接触，电路重新闭合．不断重复，电铃便发出连续击打声了．
电铃的工作原理是利用了电流的______效应．电铃工作时间长了，线圈会微微发烫，这是由于电流的___效应而产生的．请在图中用箭头表示出其电流方向___________．弹性片不适宜选用（____________） 材料来制作． (不定项选择，全对才得分)
A、钢铁 B、塑料 C、 橡胶 D、石墨某同学为了研究电铃工作时电流的状况，在原理图中多串联了一个指示灯(如图乙)，当电铃正常工作时，该指示灯的状态会是（__________）.
A、一直亮 B、不断闪亮 C、不会亮 D、一闪后就不亮开关闭合，发现指示灯一直在亮，但小锤无法撞击铃碗，电铃无法工作．有什么方法进行调整？ (写成一种即可)________________________
26．如图所示是“多功能组合式太阳能房”中的太阳能积热墙．在墙上用胶粘一层黑炉渣，在外面安装双层玻璃．黑墙能吸收太阳的辐射热，与玻璃之间形成了空气加热系统，这个系统上下有两个管子与室内相通．

⑴ 屋里___（冷/热）空气下沉从下面的管子进入系统，____（冷/热）空气上升通过上面的管子回到屋内．
⑵ 墙外面双层玻璃的主要作用是______（隔热/屏蔽磁场/挡光）．
⑶ 在炎热的夏季，应______（关闭/开启）空气加热系统，请写出一种简易可行的关闭方法_________．
27．请阅读下列材料，回答问题。
地球是我们的家园，它有大气层和磁场，表面的71%被水覆盖，其余部分是陆地，平均密度约为5.52×103千克/米3，全球地表平均温度约为15℃。
地球内部有大量炽热的岩浆。在极大的压力下，岩浆便会从薄弱的地方冲破地壳，喷涌而出，造成火山爆发。剧烈的火山爆发会将大量的温室气体带入大气层，从而对全球气候产生影响。同时作为人类生存和发展的重要物质基础，煤炭、石油、天然气等化石能源的利用也会引起温室气体排放。

根据联合国气候变化专门委员会的评估报告显示能源消费结构与全球温室气体排放量具有相关性（具体见如图）。报告资料还指出1906-2005年全球地表平均温度上升了0.74℃，20世纪后半叶北半球平均温度可能是近1300年中最高的，本世纪气候变化的幅度可能还会增大。
①地球是太阳系中的一颗_______，（选填“恒星”、“行星”或“卫星”）。它的地表平均温度要比火山喷发时岩浆的温度________（选填“高”或“低”）。
②利用上述短文中的数据，能否估算出地球的质量m地球？请说明理由。_______
③根据材料，为了应对全球气候变化，我们可以采取哪些措施？_________________。
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
根据凸透镜成像规律，当物距f<u<2f时，成倒立、放大的实像．由题，物体距凸透镜12cm时得到倒立、放大的实像，则f<u=12cm<2f ，所以6cm<f<12cm；当物体距凸透镜18cm时，调整光屏的位置，在光屏上得到倒立、放大的像，则f<u=18cm<2f，所以9cm<f<18cm．综上可知，9cm<f<12cm，故B符合题意为答案．
2、D
【解析】
A. 中学生短跑的速度约6m/s，则跑完50m用时t===8.33s，符合实际。故A不符合题意。
B. 一根大头针的质量非常小，所以以毫克为单位，约80mg，符合实际。故B不符合题意。
C. 苏州地区5月份是春末初夏，气温比较适中，平均气温约为20℃，符合实际。故C不符合题意。
D. 25寸彩电正常工作时的电流约1A，功率约为P=UI=220V×1A=220W。故D符合题意。
3、D
【解析】
A．根据凸透镜成像规律可知，当物距与像距相等时，物体放在了二倍焦距的地方，由图像可知，当物距为16cm时，物距与像距相等，故可得焦距应为8cm，故A错；
B．当u=12cm时，物体是放在了一倍焦距到二倍焦距之间，所成的像是倒立放大的实像，故B错；
C．当u=20cm时，物体是放在了二倍焦距以外，所成的像是倒方缩小的实像，应用是照相机，故C错；
D．根据凸透镜成像规律可知，像与物体移动的方向是相同的，像的大小随物距的增大而会减小，故D正确．
4、D
【解析】
（1）电流的磁效应：通电导线周围存在磁场；
（2）电动机是利用通电导线在磁场中受力的作用的原理工作的；
（3）电磁感应现象：闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感应电流，这一现象叫电磁感应现象；
（4）根据安培定则分析电流的方向。
【详解】
A、研究通电导线周围存在磁场，是电流的磁效应实验，故A错误；
B、通电后，磁场中的导体会受力运动，即说明通电导线在磁场中受力的作用，即电动机的工作原理，电动机工作时主要将电能转化为机械能，故B错误；
C、图中动感线圈式话筒，当人对话筒说话时，引起膜片的振动，膜片的振动会引起线圈的运动，切割永磁铁的磁感线而产生相对应的变化的电流，从而在扬声器产生与说话者相同的声音。动圈式话筒是根据电磁感应原理工作的；其工作原理与发电机工作原理相同，故C错误；
D、螺线管的左端是N极，右端是S极，右手握螺线管，大拇指的方向是N极，所以电流的方向是从a端流进，从b端流出，故D正确。
故选D。
5、A
【解析】
A. 电磁波传播的速度为光速，与频率大小无关，故错误；
B. 电能必须通过消耗太阳能、风能、水能等一次能源才能得到，是二次能源，故正确；
C. 太阳能板，在光照时发电，即把太阳能转化为电能，电能供给电动机，转化为机械能，调节百叶窗的开合，故该过程中发生的能量转换是光能→电能→机械能，故正确；
D. 能够源源不断的从自然界得到补充的能源叫可再生能源，如太阳能、风能、水能等，故正确。
6、B
【解析】
A.每个滑轮重均为3N，测力计的示数为15N，
则作用在绳子上的拉力为：F绳==6N，
此时物体A正好向右做匀速运动，
则物体A所受滑动摩擦力大小为：f=F绳=6N，故A选项错误；
BD.物体B的重力为：
GB=3F绳G滑轮=36N3N=15N，
当在物体B下加挂重为9N的物体C后，绳子上的拉力为：
F拉=(GBGCG滑轮)=(15N9N3N)=9N，
用水平向左的力F拉动物体A可使其沿水平桌面向左做匀速直线运动时，物体A受到向左的拉力等于物体A受到的摩擦力与绳子向右的拉力之和，
拉力F的大小为：
F=F拉f=9N6N=15N，故B选项正确，D选项错误；
C.此时物体B上升的速度大小为5cm/s，
此时物体A移动的速度为：
v’=3v=35cm/s=15cm/s=0.15 m/s，
F做功的功率为：
p===Fv’=15N0.15 m/s=2.25W，故C选项错误。
7、C
【解析】
根据题中“当滑动变阻器的滑片向右移动时，电压表和电流表示数的变化情况是”可知，本题考查动态电路的分析，根据串联电路的特点和欧姆定律进行分析判断。
【详解】
由电路图可知，电阻R1、R2串联，电压表与被测电路并联，因此测R1滑片右端部分和R2两端的总电压，电流表测串联电路的电流。当滑动变阻器的滑片向右移动时，R1连在电路中的电阻不变，电路的总电阻不变，所以电流大小不变，电流表的示数不变；
因为电压表并联部分电阻变小，根据U=IR可得，电压表示数变小；
故C正确，选项ABD错误。

二、填空题（本大题7小题，共21分）
8、不变 做功
【解析】
动能的影响因素是质量和速度，且物体的质量越大、速度越大，其动能就会越大；消防队员沿着竖立在地面上的水管匀速下滑时，质量不变，速度不变，故其动能不变；在下滑过程中，他的手心会感到发烫，是因为手克服摩擦力做功，使得手的内能增加，温度升高．
9、1.03×104 高 低 小 小
【解析】
（1）深海一万米处的海水压强：
；
潜水器每平方厘米面积上要承受的压力：
；
（2）在深海中，由于载人球舱需要承受很大的水压、不能吸水，所以载人球舱使用的钛合金材料具有耐压强度高、吸水率低的特性；
（3）“深海勇士”能精准定位，大海捞针，可蛇形前进，说明其质量较小，则相同体积的情况下，其密度小，而质量小则惯性较小，容易改变运动状态。
10、费力 小
【解析】
运动员划船用的浆，支点在船沿上．支点到动力作用线的距离更近．即动力臂小于阻力臂，动力大于阻力，船桨属于费力杠杆，
并排快速前进的两艘龙舟之间距离不能太近，否则容易发生碰撞，其原因是龙舟之间水的流速变大，压强变小，在外部大的压强作用下，导致龙舟相撞．
11、串 12
【解析】
由“6V 3W”知，灯泡的额定电压是6V，额定功率是3W，由P=UI得，I==0.5A，灯泡的电阻R=12Ω，由于灯泡的额定电压为6V，电源电压为12V，故应串联一个电阻，串联后的总电阻R总==24Ω，应串联的电阻的阻值R′=R总-R=24Ω-12Ω=12Ω．
12、2.4；83.3%；增大
【解析】
试题分析：（1）图中使用的是动滑轮，承担物重的绳子股数n=2，则s=2h；
知道拉力大小，利用W=Fs求拉力做功；利用W=Gh求有用功；再利用效率公式η=求动滑轮的机械效率；
（2）动能大小的影响因素：质量和速度，质量越大，速度越大，动能越大；重力势能大小的影响因素：质量和高度，质量越大，高度越高，重力势能越大；机械能等于动能和势能之和．据此分析回答．
解：
（1）由图可知，n=2，
拉力端移动的距离：
s=2h=2×20cm=40cm=0.4m，
拉力做功：
W总=Fs=6N×0.4m=2.4J，
W有用=Gh=10N×0.2m=2J，
η==≈83.3%．
（2）物体在被匀速提升的过程中，质量不变、速度不变，动能不变；质量不变、高度增大，重力势能增大．因为物体的机械能等于物体的动能和重力势能之和，因此物体的机械能增大．
故答案为2.4；83.3%；增大．
【点评】本题考查了有用功、总功、机械效率的计算以及动能和重力势能的影响因素，计算时注意区分有用功和总功；虽知识点多，但都属于基础，难度不大．
13、3.50 3.2
【解析】
图甲刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm；金属片左侧与0对齐，右侧与3.50cm对齐，估读为8.30cm，所以金属片的长度为L=3.50cm；
图乙中的弹簧测力计的一个大格表示1N，里面有5个小格，因此它的分度值为0.2N.因此它的读数为3.2N.
14、F甲 大于 深度
【解析】
由图可知，V甲排＜V乙排=V丙排，根据F浮=ρ液gV排可知：F甲＜F乙=F丙；由图可知，潜水艇在丙位置时的深度h丙大于在乙位置时的深度h乙，由p=ρgh可知，潜水艇在丙位置时受到水的压强较大；潜水艇的表面积S不变，根据F=pS可知，此时潜水艇受到水的压力较大．
故答案为F甲；大于；深度．

三、作图题（共7分）
15、
【解析】
小球漂浮在液面，由浮沉条件知浮力等于重力，即所受浮力F浮＝G＝6N；浮力的方向竖直向上，选取标度为3N，过小球的重心沿竖直向上的方向画一条有向线段，使线段长度为标度的2倍，如图所示：

16、
【解析】
插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制指示灯和插座；指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯与插孔是并联的；即开关应接在指示灯和插座的干路上；根据家庭电路接线要求，开关应接火线上、插座要按“左零、右火、上地”接线。如图：

17、图略
【解析】
从动滑轮的上挂钩开始绕起，依次绕过每一个滑轮，最终，为最省力的绕法，如图所示：

四、实验题（本大题共5小题，共20分）
18、60 20 1×101 偏小 烧杯中的水不能完全倒入量筒中，合金块的质量偏小
【解析】
（1）烧杯内水的质量为：m=ρV=1.0g/cm1×60cm1=60g，
合金块的质量为：m=60g，
合金块体积：V=80ml-60ml=20ml=20cm1，
合金块密度：．
（2）烧杯内的水不能全部倒入量筒，测量水的体积偏小，求出的质量偏小即合金块的质量偏小，求出的密度偏小．
故答案为（1）60；20；1×101；（2）偏小；烧杯中的水不能完全倒入量筒中，合金块的质量偏小．
19、 灯丝断路 0.9 6.9 灯丝的电阻随温度的升高而增大
【解析】
（1）由电路图可知，电压表串联在电路中了，导线连接错误，改正错误，如图所示：

（2）电路改正后，小明闭合开关，发现灯泡仍然不亮，电流表无示数，而电压表示数接近 3V， 取下灯泡，两表的示数不变化，根据现象可知，此时电压表串联接入电路，即电路故障为小灯泡灯丝断路；
（3）由电路图知，电流表使用0—0.6A量程，此时电流表示数为0.36A，则小灯泡额定功率为P=UI=2.5V×0.36A=0.9W，小灯泡电阻R==≈6.9Ω；
（4）由于灯丝的电阻随温度的升高而增大，所以通过灯丝的电流与电压不成正比．
20、10 下 放大 幻灯机（或投影仪） 变小
【解析】
（1）掌握焦距的概念，从焦点到凸透镜的距离；
（2）要使像能成在光屏的中央，应使烛焰、光屏、凸透镜的中心大致在同一高度处；
（3）分析物距和焦距的关系，利用物距处于1倍和2倍焦距之间时，成倒立放大实像的特点进行判断，幻灯机、投影仪都是根据这个原理制成的；
（4）根据凸透镜成实像时，遵循物近像远像变大的特点进行判断．
【详解】
解：（1）由焦距的概念知，f=60cm﹣50cm=10cm；
（2）由图知，光屏的位置偏高，要使像能成在光屏的中央，应将光屏向下调整；
（3）当烛焰距离凸透镜12cm处时，物体处于1倍焦距和2倍焦距之间，所以此时成倒立放大的实像，幻灯机、投影仪是根据这个原理制成的；
（4）当烛焰逐渐远离凸透镜时，由于物距变大，所以像距变小，成的像也变小．
此题是探究凸透镜成像的规律实验，考查了焦距的测量及实验器材的调节，掌握成像特点及物距、像距之间的关系及应用，同时自己做一些总结，更有利于对成像规律的理解和掌握．
21、（1）越大；（2）能；两木桩扎入沙坑的深度相同
【解析】
用控制变量法和转换法对物体重力势能大小进行判断，重力势能的大小与物体的质量和物体被举起的高度有关，当高度相同时，物体的质量越大，重力势能越大；当质量相同时，物体被举得越高，重力势能越大，结合插图进行分析判断．
【详解】
（1）图中是探究重力势能的影响因素，因为甲乙质量相同，比较图中A. B两木桩扎入沙坑的深度，可以得出的结论是：质量一定时，物体的高度越大，具有的重力势能就越大；
（2）乙、丙的质量虽然不同，但图中B. C两木桩扎入沙坑的深度相同，乙、丙两物体对木桩做的功相同，仍能说明乙、丙的重力势能相同．
22、右 52 水面到达标记 20 2.6×101 偏小
【解析】
（1）由图甲知道，天平指针偏向分度盘的左侧，故应向右调节平衡螺母，使天平平衡；
（2）由图乙知道，石块的质量是：m=50g+2g=52g；
（1）A．往烧杯中加入适量的水，把小石块浸没，在水面到达的位置做上标记．
B．取出小石块，测得烧杯和水的总质量为122g．
C．往烧杯中加水，直到标记处，再测出此时烧杯和水的总质量为142g；
（4）小石块排开水的质量是：m=142g﹣122g=20g，由ρ=知道，石块的体积V=V水===20cm1；
（5）由ρ=知道，石块的密度是：ρ===2.6g/cm1=2.6×101kg/m1；
（6）在把石块从水中取出时，石块上有附着的水，向烧杯中加水直到标记处，所加水体积大于石块排开水的体积，所测量石块的体积偏大，由密度公式知道，所测石块的密度会偏小．
点睛：本题考查的是固体的密度测量实验，涉及天平的使用注意事项、天平的调节、天平读数，求物体的密度等问题，注意运用排水法测固体体积的方法．

五、计算题（本大题共2小题，共13分）
23、（1）N（2）（3）
【解析】
（1）由图可知，绳子的股数n=2，根据可得，
他对绳子的拉力

（2）由可得，动滑轮重
．
（3）因为他对地面的压力和地面的支持力是相互作用力，大小相等，所以

则人的重力

答：（1）他对绳子的拉力为480N；（2）动滑轮的重力为240N；（3）该同学的重力为680N；
24、（1）1.5h；（2）600N．（3）2×105Pa．
【解析】
（1）能行驶的最长时间：t===1.5h；
（2）人和电动平衡车的总重力：G总=（m人+m车）g=（50kg+10kg）×10N/kg=600N；
（3）车对水平地面的压力：F压=G总=600N，
车对水平地面的压强：p==2×105Pa．
答：（1）该车充满电后，若以最大速度行驶，能行驶的最长时间是1.5h；
（2）质量为50kg的人驾驶该车，在水平地面上匀速行驶，则人和车的总重力为600N．
（3）车对水平地面的压强是2×105Pa．

六、综合能力题（本大题共3小题，共18分）
25、磁 热 BCD B 增加线圈匝数；增大电源电压
【解析】
（1）根据短文知道，电流的三个效应是：电流通过导体要发热的电流热效应；电流通过导电的液体会使液体发生化学变化而产生新的物质的电流的化学效应；电流流过导体时导体周围产生磁场的电流磁效应；电铃是利用电流的磁效应制成的；电铃工作时间长了，线圈会微微发烫是电能转化成了内能，这是电流的热效应；
（2）电路中的电流方向是从电源的正极出发，回到负极，故电路中的电流方向如下：

（3）磁铁具有吸引铁、钴、镍的性质，为了能使磁铁吸引弹性片，所以，弹性片不适宜选用B塑料、C橡胶、D石墨等材料来制作；
（4）由图知道．当通电时，电磁铁有电流通过，产生了磁性，把小锤下方的弹性片吸过来，使小锤打击电铃发出声音，同时电路断开，电磁铁失去了磁性，小锤又被弹回，电路闭合，不断重复，电铃便发出连续击打声了，指示灯与电铃串联，当电铃工作时，该指示灯的状态会是不断闪亮，故B正确；
（5）开关闭合，发现指示灯一直在亮，但小锤无法撞击铃碗，电铃无法工作，则说明电磁铁磁性太弱，因为影响电磁铁磁性强弱的因素是：电流大小、线圈匝数多少、有无铁芯，所以，调整方法是：增加线圈匝数或者增大电源电压．
26、冷 热 隔热 关闭 同时关闭进、出气管道
【解析】
⑴ 屋里冷空气密度大，所以是下沉的，从下面的管子进入系统，经过系统加热，空气膨胀，密度变小，所以热空气上升通过上面的管子回到屋内．
⑵ 墙外面双层玻璃的主要作用是隔热，而玻璃没有屏蔽磁场的作用，且玻璃透明也会挡光，相反要利用太阳能，透光才可以，双层玻璃隔热效果好，所以是为了隔热．
⑶ 在炎热的夏季，温度高，所以不需要空气加热系统，即应关闭空气加热系统，要关闭该系统，关闭进与出气的管道即可．
27、行星 低 不能，因为没有地球体积的数据，所以无法用m＝ρV估算地球的质量 开发无污染新能源、提高能源的效能、减少二氧化碳气体排放、植树造林等
【解析】
①太阳系由太阳和八大行星组成，地球是其中一个行星；由短文知道，地球内部的地核内由高温的岩浆组成，其喷发后的温度依然很高，所以，地球的地表平均温度要比火山喷发时岩浆的温度低；
②由短文知道，地球的平均密度约为5.52×103千克/米3，所以，如果再能得到它的体积，可由公式m=ρV估算它的质量，但短文中没有给出地球体积相关的数据，所以，不能估测出地球的质量；
③由图知道，化石能源的消耗产生大量的二氧化碳，这是造成全球气侯变暖的主要原因之一。所以为了应对全球气候变化，可采取的措施是：开发无污染新能源、提高能源的效能、减少二氧化碳气体排放、植树造林等。
