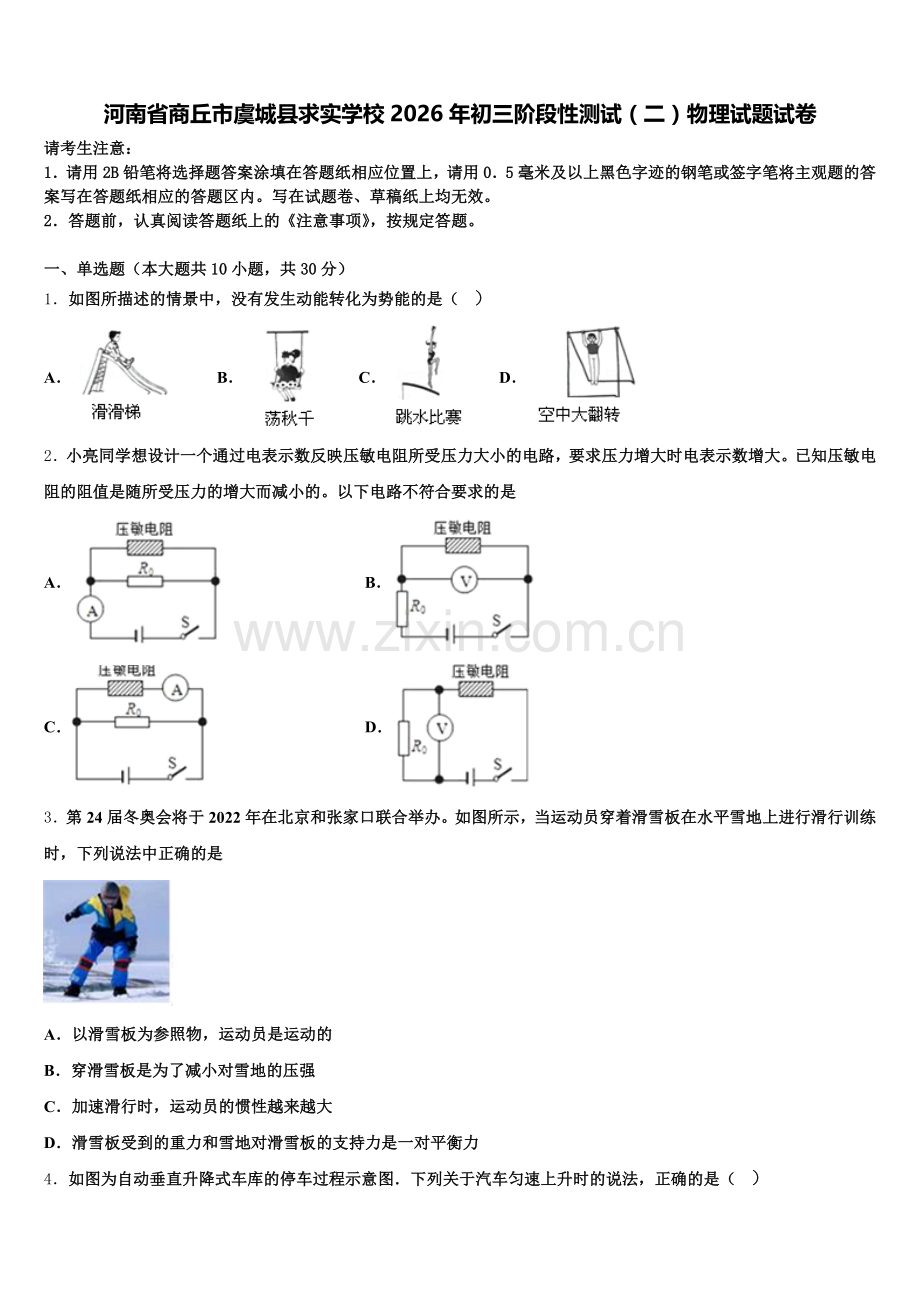

河南省商丘市虞城县求实学校2026年初三阶段性测试（二）物理试题试卷
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。

一、单选题（本大题共10小题，共30分）
1．如图所描述的情景中，没有发生动能转化为势能的是（ ）
A． B． C． D．
2．小亮同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大。已知压敏电阻的阻值是随所受压力的增大而减小的。以下电路不符合要求的是
A． B．
C． D．
3．第24届冬奥会将于2022年在北京和张家口联合举办。如图所示，当运动员穿着滑雪板在水平雪地上进行滑行训练时，下列说法中正确的是

A．以滑雪板为参照物，运动员是运动的
B．穿滑雪板是为了减小对雪地的压强
C．加速滑行时，运动员的惯性越来越大
D．滑雪板受到的重力和雪地对滑雪板的支持力是一对平衡力

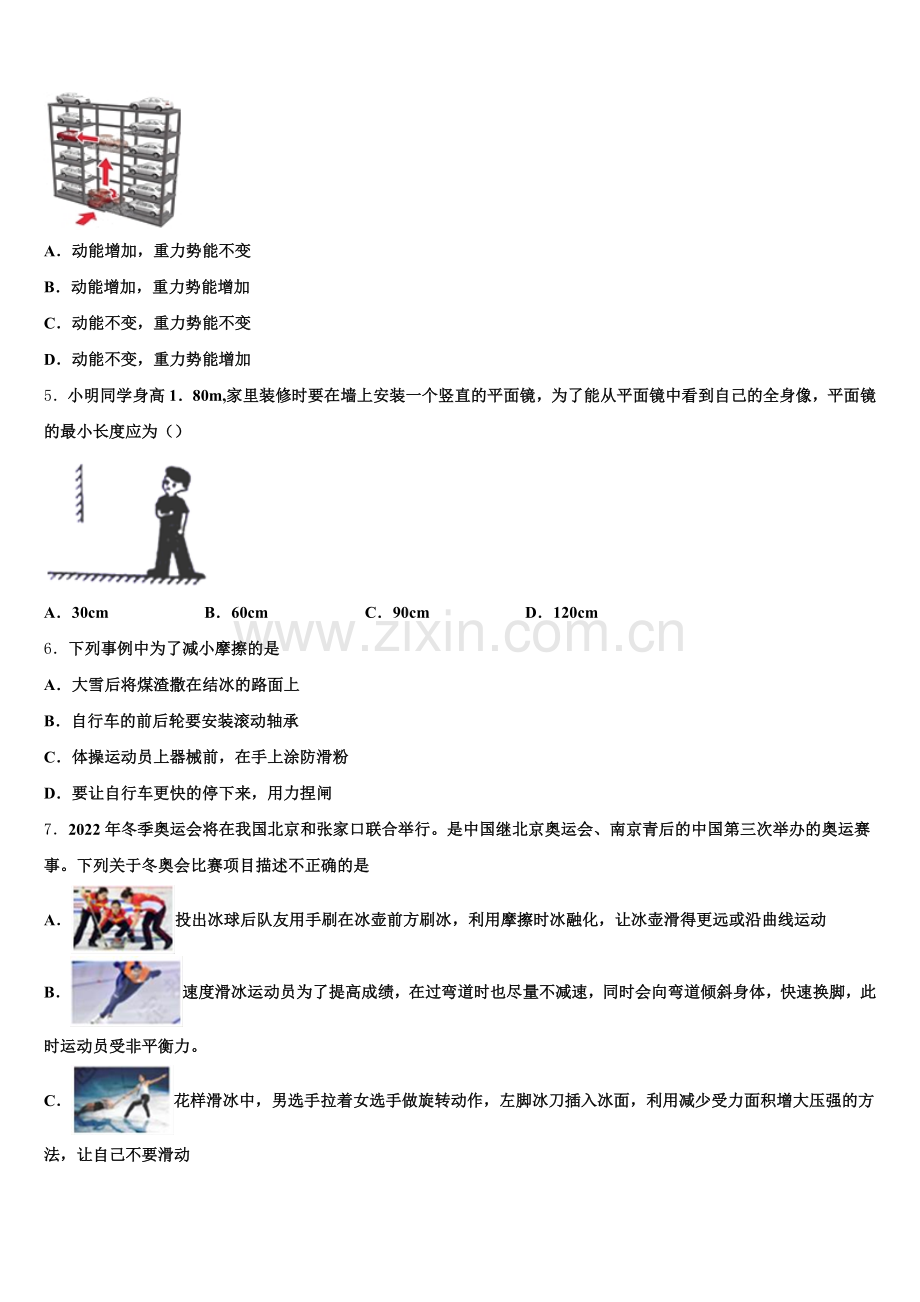

4．如图为自动垂直升降式车库的停车过程示意图．下列关于汽车匀速上升时的说法，正确的是（ ）

A．动能增加，重力势能不变
B．动能增加，重力势能增加
C．动能不变，重力势能不变
D．动能不变，重力势能增加
5．小明同学身高1．80m,家里装修时要在墙上安装一个竖直的平面镜，为了能从平面镜中看到自己的全身像，平面镜的最小长度应为（）

A．30cm B．60cm C．90cm D．120cm
6．下列事例中为了减小摩擦的是
A．大雪后将煤渣撒在结冰的路面上
B．自行车的前后轮要安装滚动轴承
C．体操运动员上器械前，在手上涂防滑粉
D．要让自行车更快的停下来，用力捏闸
7．2022年冬季奥运会将在我国北京和张家口联合举行。是中国继北京奥运会、南京青后的中国第三次举办的奥运赛事。下列关于冬奥会比赛项目描述不正确的是
A．投出冰球后队友用手刷在冰壶前方刷冰，利用摩擦时冰融化，让冰壶滑得更远或沿曲线运动
B．速度滑冰运动员为了提高成绩，在过弯道时也尽量不减速，同时会向弯道倾斜身体，快速换脚，此时运动员受非平衡力。
C．花样滑冰中，男选手拉着女选手做旋转动作，左脚冰刀插入冰面，利用减少受力面积增大压强的方法，让自己不要滑动
D．自由式滑雪空中技巧运动员从高台上滑下后腾空，因为受惯性和重力的作用，所以继续向前飞行并落回地面
8．在“探究凸透镜成像的规律”的实验中，物体距离凸透镜30 cm时，在凸透镜另一侧的光屏上可得到一个倒立的、放大的实像．该凸透镜的焦距可能为（ ）
A．5 cm B．10 cm C．15 cm D．18 cm
9．科学家经过长期研究，发现了电和磁有密切的联系，其中两项重要的科学探究如图甲、乙所示，下列关于这两项科学探究的说法正确的是

A．甲图中导体棒ab只要运动，电路中就会产生电流
B．乙图中若只将磁体的两极对调，通电后导体棒的运动方向不改变
C．甲图实验是探究磁场对通电导线的作用
D．利用乙图实验所揭示的原理可制成电动机
10．下列现象不能用流体压强与流速的关系来解释的是
A．如图所示向两张纸中间吹气，纸张向中间靠拢
B．如图所示装有液体的玻璃管，底部和侧壁的橡皮膜往外凸起
C．如图所示地铁站台边，人必须站在安全黄线以外的区域候车
D．如图所示飞机升力的产生原因
二、多选题（本大题共3小题，共12分）
11．在相同的溢水杯中分别盛满不同的液体，再放入两个完全相同的小球，如图所示．当小球静止时，甲、乙两杯中溢出液体的重力分别是0.4 N和0.5 N，取g=10N/kg，则下列说法正确的是

A．小球的质量是50 g
B．甲杯中小球受到的浮力小于0.4 N
C．甲杯中液体对杯底的压强等于乙杯内液体对容器底部的压强
D．甲杯内液体对杯底的压力小于乙杯内液体对杯底的压力
12．法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔由于发现了巨磁电阻 （GMR）效应，荣获了2007年诺贝尔物理学奖．如图是研究巨磁电阻特性的原理示意图．实验发现，当闭合S1、S2后使滑片P向左滑动过程中，指示灯明显变亮，则下列说法正确的是

A．电磁铁左端为N极
B．滑片P向右滑动过程中电磁铁的磁性减弱
C．巨磁电阻的阻值随磁场的增强而明显增大
D．巨磁电阻的阻值随磁场的增强而明显减小
13．下列各种说法中的有关数据估计，与实际基本相符的是
A．一个中学生受到的重力约 500N
B．一支铅笔的质量约 0.5kg
C．洗热水澡时合适的水温约 40℃
D．平静时人体脉搏跳动一次的时间大约 1s
三、填空题（本大题共5小题，共10分）
14．我国首架拥有完全自主知识产权的大型客机c919在上海浦东机场成功起飞．飞机装有无锡某企业生产的3D打印钛合金零件，3D打印技术之就是在高能激光的作用下．钛合金粉末会_____（选填“吸收”或“放出”）热量，______（填物态变化名称）成液态，然后成型．
15．有两个电阻R1和R2的阻值之比为3：4，串联后接在电源上，则R1和R2的电流之比I1：I2＝_____，电压之比U1：U2＝_____；将它们并联后接在电源上，则R1和R2的电流之比I1′：I2′＝_____，电压之比U1′：U2′＝_____．
16．在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U﹣I坐标中描绘了相对应的坐标点，如图乙所示，电源电压是________，电阻R2的阻值是________．

17．某同学在教室内弹奏吉他时，所发出的声音是由琴弦的_____产生的，琴声是通过______传播到其他同学耳中的。前后不同位置的同学听到声音的______是不同的。
18．在如图所示的电路中，电源电压4.5V保持不变，电阻R1＝5Ω，变阻器R2的最大阻值为20Ω，电流表量程为0～0.6A，电压表量程0～3V，为保护电表，变阻器接入电路的阻值范围是_____。

四、计算题（本大题共3小题，共29分）
19．如图所示，电源电压保持不变，小灯泡L标有“6V 3W”的字样，滑动变阻器R1的阻值变化范围为0～24Ω定值电阻R2的阻值为10Ω．（不考虑温度对灯丝电阻的影响）求：
小灯泡L的阻值为多少？当S、S1闭合，S2断开，滑动变阻器的滑片滑到中点时，小灯泡L刚好正常发光，电源电压是多少？当S、S1，S2都闭合，滑动变阻器的滑片滑到a端，此时电路的总功率是多少？
20．如图所示是小明同学安装的家用调光灯电路图，灯泡上标有“PZ220﹣40”字样，滑动变阻器的最大阻值为1210Ω，求：

（1）该灯泡正常发光时的电阻和电流
（2）灯泡两端的最小电压
（3）台灯功率的调节范围．（不计温度对灯丝电阻的影响）
21．下表是某储水式电热水器的铭牌：

已知水的比热容C水=4.2×103J/（kg.0C），水的密度是ρ水=1.0×103kg/m3，根据表中的数据，试求：电热水器正常工作的电流是多大？（结果保留两位小数）电热水器里的水刚好是额定容量时，把这些水从20°C加热到50°C，水吸收的热量是多大？电热水器正常工作时放出的热量80%被水吸收，那么加热这些水需要多长的时间？
五、作图题（本大题共2小题，共4分）
22．如图所示，请根据小磁针静止时的指向，标出通电螺线管的N、S极以及电源的正、负极。

23．如图是一束从空气斜射向玻璃的光线．请在图中标出入射角的位置，并画出反射光线和折射光线（大致方向）．

六、实验探究题（本大题共3小题，共15分）
24．在探究“通电螺线管的外部磁场”的实验中：

（1）如图甲所示，是通电螺线管周围有机玻璃板上的小磁针分布状态，可通过观察判断通电螺线管的磁极，通电螺线管的外部磁场与_________的磁场相似。
（2）小琳猜想通电螺线管外部磁场的强弱可能与线圈匝数、电流大小有关。她设计了如图乙所示的电路，探究通电螺线管外部磁场的强弱与线圈匝数的关系。她将开关S从1换到2，并观察铁芯吸引的大头针数目，进行比较分析此实验方案存在的问题是：_________，对电路进行的改进是：__________。
25．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成一个清晰的像，则利用这一原理可以制成______；若将蜡烛远离凸透镜，则应将光屏______(选填“靠近”或“远离”)凸透镜才能得到淸晰的像：若在图中的凸透镜和蜡烛之间放一眼镜，光屏需向左移动像才能清晰，此眼镜是_______(选填“近视镜”或“远视镜”)

26．小明做探究电流与电阻关系的实验．
如图甲所示，用笔划线代替导线，将电路连接完整________．在AB间接5电阻，闭合开关，向右移动滑片，电流表的示数____（变大/不变/变小），电压表的示数__（变大/不变/变小）．满足实验条件时，电流表如图乙所示，其值为____.在AB间接10电阻，闭合开关，移动滑片，直到____表的读数是____．记录数据．
参考答案

一、单选题（本大题共10小题，共30分）
1、A
【解析】解：
A、滑滑梯时，人的高度降低，速度变大，是重力势能转化为动能，没有发生动能转化为势能，故A符合题意；
B、荡秋千时，在从低处向高处运动时，人与秋千的速度减小，高度增加，是动能转化为重力势能，故B不合题意；
C、在跳水比赛中，人向上弹起的过程中，高度增大，速度减小，是动能转化为重力势能，故C不合题意；
D、在单杠上翻转时，若人由下向上运动，人的速度减小，高度增加，是动能转化为重力势能，故D不合题意。
故选：A。
点睛：本题主要通过生活中的几个实例，考查了动能与势能之间的转化，明确动能与势能的影响因素，据此可结合物体的运动情况做出判断。
2、B
【解析】
A.由图知，压敏电阻与定值电阻并联。当压力增大时，压敏电阻阻值减小，并联电路总电阻减小，电源电压一定，所以干路电流增大，电流表示数增大，故A正确；
B.由图知，压敏电阻与定值电阻串联。当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，压敏电阻两端电压减小，所以定值电阻两端电压增大，电压表示数减小，故B错误；
C.由图知，压敏电阻与定值电阻并联。当压力增大时，压敏电阻阻值减小，两端电压一定，所以电流表示数增大，故C正确；
D.由图知，压敏电阻与定值电阻串联。当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，压敏电阻两端电压减小，所以电压表示数增大，故D正确。
3、B
【解析】
A、以滑雪板为参照物，运动员的位置没有发生变化，所以运动员是静止的，故A错误；
B、滑雪板一般都做成较大的面积，是在压力一定时，增大受力面积来减小对雪地的压强，防止陷下去，故B正确；
C、惯性大小只跟物体的质量大小有关，跟物体的运动速度没有关系，加速滑行时，运动员的质量不变，惯性大小不变，故C错误；
D、滑雪板和滑雪人的重力之和等于雪地对滑雪板的支持力,所以滑雪板受到的重力和雪地对滑雪板的支持力大小不相等，所以不是一对平衡力，故D错误。
4、D
【解析】
动能和势能的大小变化
【详解】
汽车匀速上升时，汽车的速度不变，因此动能不变，汽车的高度不断增加，因此重力势能增加，故D正确．
5、C
【解析】
根据平面镜成像特点可知，物体与像关于平面镜对称．如图根据平面镜成像特点画图，分别找出头顶、眼睛和脚在平面镜中的像， A、C、B分别表示人的头顶、眼睛和脚的位置．EF为平面镜的位置， A′C′B′为ACB的像，根据相似三角形的知识,由于像和物到平面镜的距离相等，所以，为了能从平面镜中看到自己的全身像，平面镜的最小长度，故选C．

6、B
【解析】
A、大雪后将煤渣撒在结冰的路面上，这是在压力不变的情况下，通过增大接触面的粗糙程度来增大摩擦的，故A不符合题意．
B、自行车的前后轮要安装滚动轴承，变滑动为滚动，减小了摩擦力．故B符合题意．
C、体操运动员上器械前，在手上涂防滑粉增大了接触面粗糙程度，增大了摩擦力．故C不符合题意．
D、用力捏车闸，是通过增大压力的方法来增大摩擦力．故D不符合题意．
7、D
【解析】
A、投出冰壶后，队友用毛刷在冰壶前方用力刷冰，利用摩擦使冰熔化，减小了冰壶与冰面的接触程度，能使冰壶滑行的更远，故A正确，不符合题意；
B、运动员在过弯道时不减速，此时他运动的方向发生了变化，运动状态发生改变，受到的是非平衡力，故B正确，不符合题意；
C、左脚冰刀扎入冰面，冰刀很尖锐，这是通过减小受力面积来增大压强的，故C正确，不符合题意；
D、惯性是保持原来运动状态不变的性质，惯性不是力，不能说受到惯性的作用，故D错误，符合题意。
8、D
【解析】
凸透镜成倒立、放大实像时，物体在一倍焦距到二倍焦距之间，故可知，焦距应大于15cm小于30cm；四个选项中只有D项中的18cm符合题意，故应选D．
9、D
【解析】
A、甲图中棒ab只有做切割磁感线运动时，电路中才会产生电流，故错误；
B、影响导体运动方向的因素有两个：电流的方向和磁场的方向，当乙图中的磁体的两极对调，则导体的运动方向会改变，故错误；
C、甲图中棒ab做切割磁感线运动时，电路中会产生电流，该实验探究的是电磁感应现象，故错误；
D、图乙实验是通电导线在磁场中受到磁场力的实验，根据该原理可制成了电动机，故正确。
10、B
【解析】
A．对着两张平行的纸吹气，两纸中间的空气流速大压强小，而两纸的外部空气流速小压强大，两纸受到两边向内的压力差，所以两张纸被压到一起，能用流体压强与流速的关系来解释。故A不合题意；
B．如图所示装有液体的玻璃管，底部和侧壁的橡皮膜往外凸起，是因为液体对容器底和侧壁有压强。不能用流体压强与流速的关系来解释。故B符合题意；
C．当列车驶进站台时，会带动人和车之间的空气流动速度加快，此时人外侧的空气流动速度慢，根据流体压强与流速的关系可知：人外侧空气流速慢压强大，而内侧流速快压强小，会产生一个向内侧的压强差，将人推向火车，易出现危险。所以人必须站在安全黄线以外的区域候车。能用流体压强与流速的关系来解释。故C不合题意；
D．相等的时间内，空气经过机翼上面的路程大于下面的路程，机翼上面的空气流速大于下面的流速，机翼上面的压强小于下面的压强，出现压强差，出现了压力差，这个压力差就是机翼向上的升力；能用流体压强与流速的关系来解释。故D不符合题意。

二、多选题（本大题共3小题，共12分）
11、AD
【解析】
A.小球在乙杯液体中处于漂浮状态，小球此时受到的浮力等于小球的重力，又此时排开的液体的重力为0.5N，根据阿基米德原理可得，小球受到的浮力为0.5N，小球的重力为0.5N，小球的质量为m＝，故A选项正确；B.小球在甲杯中排开液体的重力为0.4N，根据阿基米德原理可得，甲杯中小球受到的浮力等于0.4N，故B选项错误；C.两个完全相同的小球在甲杯液体中沉在底部，在乙杯液体中漂浮在液面上，甲杯中液体的密度小于小球的密度，乙杯中液体密度大于小球的密度，甲杯中液体的密度小于乙杯中液体密度，又两杯中液体的深度相同，根据液体压强公式p＝gh可得，甲杯内液体对杯底的压强小于乙杯内液体对杯底的压强，故C选项错误；D.两个溢水杯的底面积相同，而甲杯内液体对杯底的压强小于乙杯内液体对杯底的压强，根据压强的变形公式F＝PS可得，甲杯内液体对杯底的压力小于乙杯内液体对杯底的压力，故D选项正确．故选AD．
12、ABD
【解析】
指示灯变亮，说明电路中的电流变大，也就是巨磁电阻的阻值是变小的，而此时滑片是向左滑动，电阻变小，电磁铁线圈中的电流是增大的，电磁铁的磁性是增强的，故可得巨磁电阻的阻值是磁性的增强而减小的，故C错误，D正确；滑片向右滑动时，电阻增大，电流变小，电磁铁的磁性会减弱，故B正确；由右手螺旋定则可得，电磁铁的左端为N极，故A正确；应选ABD．
13、ACD
【解析】
A、中学生的质量在50kg左右，受到的重力大约为左右。此选项符合实际；
B、一块橡皮的质量在10g左右，一支铅笔的质量比10g小一些，在6g=0.006kg左右。此选项不符合实际；
C、人体正常体温在37℃左右，洗澡水的温度应该略高于体温，在40℃左右。此选项符合实际；
D、正常情况下，人的脉搏1min跳动的次数在75次左右，跳动一次的时间接近1s．此选项符合实际。

三、填空题（本大题共5小题，共10分）
14、吸收 熔化
【解析】
钛合金粉末在高温下由固态变成液态，是熔化现象，需要吸热；然后按构件形状重新结晶成型．
15、1 : 1 3 : 4 4 : 3 1 : 1
【解析】
（1）因为串联电路中各处的电流相等，所以两电阻串联时，通过它们的电流之比为；；
由可得，两电阻两端的电压之比：
；
（2）并联电路中各支路两端的电压相等，两电阻并联时，两电阻两端的电压之比；
由可得，通过两电阻的电流之比：
．
16、6V 20Ω
【解析】
由电路图知道，当S接1时，电路为R1的简单电路，电压表测电源的电压，电流表测电路中的电流；由图乙知道，电源的电压是U=6V，电路中的电流I=0.6A；当S接2时，两电阻串联，电压表测R1 两端的电压，电流表测串联电路的电流；由图乙知道，电阻R2 的两端电压是：
U′=6V-2V=4V，
电路中的电流
I′=0.2A，
所以，R2 的阻值是：
R2 =U′/I′=4V/0.2A=20Ω．
本题考查的是电路的动态分析，涉及到电阻的串联和欧姆定律的应用，解题的关键是开关接1、2时电路变化的判断和由图乙得出对应的电压与电流值．
17、振动 空气 响度
【解析】
声音是由物体振动产生的，因此琴声是由琴弦振动产生的；琴声和我们的耳朵之间有空气，琴声是通过空气传播到耳朵中；声音的响度与物体距离发声体的远近有关，物体距离发声体越近，响度越大，故前后不同位置的同学听到声音的响度是不同的。
18、2.5Ω～10Ω
【解析】
由电路图可知，滑动变阻器R2与电阻R1串联，电压表测量滑动变阻器两端的电压，电流表测量电路总电流，当电流表示数为I1=0.6A时，滑动变阻器接入电路的电阻最小，根据欧姆定律可得，电阻R1两端电压：
U1=I1R1=0.6A×5Ω=3V，
因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：
U2=U U1=4.5V3V=1.5V，
因串联电路中各处的电流相等，所以，滑动变阻器连入电路的电阻最小：
R滑最小===2.5；
当电压表示数最大为U2最大=3V时，滑动变阻器接入电路的电阻最大，此时R1两端电压：
U1′=UU2最大=4.5V3V=1.5V，
电路电流为：
I2===0.3A，
滑动变阻器接入电路的最大电阻：
R滑最大===10，
变阻器接入电路的阻值范围为2.5～10。

四、计算题（本大题共3小题，共29分）
19、（1）12Ω； (2)12V；（3）14.4W
【解析】
(1)由P＝可得，灯泡的电阻：RL＝＝12Ω；
（2）当S、S1闭合，S2断开，滑动变阻器的滑片滑到中点时，小灯泡L与R1串联，灯泡刚好正常发光，此时电路中的电流I＝＝0.5A,滑动变阻器两端的电压＝6V,所以电源电压U＝6V+6V＝12V;
(3)当S、S1和S2都闭合,滑动变阻器的滑片滑到a端时,灯泡与电阻R2并联，电流表测干路电流，因并联电路中各支路两端的电压相等，电源电压远大于灯泡正常发光时的电压灯泡会被烧毁，则电路中只剩R2此时电路的总功率是P＝＝14.4W
点睛：（1）知道灯泡的额定电压和额定功率，根据P＝求出灯泡的电阻；（2）当S、S1闭合，S2断开，滑动变阻器的滑片滑到中点时，小灯泡L与R1串联，灯泡刚好正常发光，可求出此时电路中的电流，进而求出滑动变阻器两端的电,即可求出电源电压(2)当S、S1和S2都闭合,滑动变阻器的滑片滑到a端时,灯泡与电阻R2并联，电流表测干路电流，因并联电路中各支路两端的电压相等，电源电压远大于灯泡正常发光时的电压灯泡会被烧毁，则电路中只剩R2此时电路的总功率
20、略
【解析】
分析：（1）已知额定电压和额定电功率，可以利用公式R=
和公式I=计算电阻和电流；
（2）要想让灯泡两端的最小电压，电路中的电流应达到最小，因此滑动变阻器连入电路中的电阻最大，先利用公式I=计算出电路中的最小电流，再利用公式U=IR计算电压．
（3）灯泡正常发光时的功率为最大功率，已求出灯泡的电阻和通过灯泡的最小电流，可利用公式P=I2R计算最小电功率．
解答：解：
（1）小灯泡的电阻为：R灯===1210Ω，
小灯泡正常工作时的电流为：I===A=0.18A．
答：该灯泡正常发光时的电阻为1210Ω、电流为0.18A．
（2）当滑片在最右端时电路中电阻最大，电流最小，
Imin===A，
Umin=IminR灯=A×1210Ω=110V．
答：灯泡两端的最小电压为110V．
（3）最大功率为：Pmax=40W，
最小功率为：Pmin=I2minR灯=(A)2×1210Ω=10W．
答：台灯功率的可调节范围是10W～40W．
21、（1）9.09A；（2）5.04×106J．（3）3150s．
【解析】
（1）已知电热水器的额定电压和额定功率，根据公式可求该电热水器正常工作时的电流；
（2）已知水的密度和额定容量，根据求水的最大质量，根据公式可求吸收的热量。
（3）由求加热这些水需要的时间：
【详解】
（1）由表中数据可知，电热水器的额定功率为2000W，额定电压为220V，根据可得，该电热水器正常工作时的电流：；
（2）已知热水器的容量为40L，则盛满水的质量：，把这些水从20℃加热到50℃吸收的热量：。
（3）电热水器正常工作时放出的热量80%被水吸收，由可得，加热这些水需要的时间：。
答：（1）电热水器正常工作的电流是9.09A；
（2）电热水器里的水刚好是额定容量时，把这些水从20℃加热到50℃，水吸收的热量是5.04×106J。
（3）电热水器正常工作时放出的热量80%被水吸收，那么加热这些水需要3150s。
本题考查电功率、密度、热量和效率公式的运用，从表中获取有效信息是关键。

五、作图题（本大题共2小题，共4分）
22、
【解析】
小磁针的右端为N极，自由静止时靠近螺线管的左端，所以螺线管的左端为S极，右端为N极，利用螺线管的右端为N极和线圈的绕向，根据安培定则可以确定电流从螺线管的右端流入左端流出，从而可以确定电源的右端为正极，左端为负极。如下图所示：

23、
【解析】
试题分析：（1）入射角为入射光线与法线的夹角，不是与界面的夹角；
（2）光从空气斜射入玻璃中时，折射光线将向靠近法线的方向偏折，即折射角小于入射角．
解：（1）过界面的入射点垂直于界面作出法线，用虚线，标清垂直符号；
（2）入射角为入射光线与法线的夹角，根据光从空气斜射入玻璃中时，折射角小于入射角画出折射光线，如下图所示：

【点评】（1）无论是入射角、反射角还是折射角，都是相应的光线与法线的夹角，不是与界面的夹角；
（2）折射光线、入射光线、法线在同一平面内，折射光线、入射光线分居法线两侧，光由空气斜射入其它透明介质时，折射光线向法线偏折，折射角小于入射角；当光由其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角．

六、实验探究题（本大题共3小题，共15分）
24、小磁针的指向 条形磁体 没有控制电流的大小；串联一个滑动变阻器和一个电流表，通过调节滑动变阻器控制电流的大小一定
【解析】
（1）由图甲可知，在螺线管周围有小磁针，我们可以通过观察小磁针的指向来判断螺线管的极性；螺线管周围小磁针的北极指向确定了螺线管周围的磁场方向；由实验现象可知，通电螺线管外部的磁场和条形磁体外部的磁场相似，通电螺线管的两端相当于条形磁体的两个磁极；
（2）实验中，他将开关S从1换到2上时，连入电路的线圈匝数发生了变化；但线圈是有电阻的，所以将开关S从1换到2上时，电路中电流大小不同，他应控制两次实验的电流大小不变，再观察铁芯吸引的大头针数目；
因此对电路进行的改进：串联一个滑动变阻器和一个电流表，通过调节滑动变阻器控制电流的大小一定，再次观察电流表示数及吸引的大头针数目，这样才能探究出通电螺线管磁场强弱与线圈匝数的关系。
25、幻灯机 靠近 远视镜
【解析】
由图像可知此时物距小于像距，成倒立放大的实像，幻灯机就是利用这一原理制成的；根据物近像远像变大的原则，蜡烛远离凸透镜光屏应靠近凸透镜才能得到淸晰的像；光屏需向左移动像才能清晰，说明该眼镜对光线具有会聚作用，让像提前会聚，因此为远视镜．
26、 变大 变大 0.3 电压表 1.5V
【解析】
（1）电源用2节电池，电压表用0-3V量程，与电阻并联，电流表用0-0.6V量程．与电阻串联，如图：

（2）在AB间接5电阻，闭合开关，向右移动滑片，滑动变阻器电阻变小，根据电流表的示数变大，根据电压表的示数变大．电流表示数如图乙，为0.3A，此时电阻两端电压为：
；
（3）探究电流与电阻关系，应保证电阻两端的电压不变，改变电阻的大小，所以移动滑片，直到电压表的读数是1.5V时记录数据．
