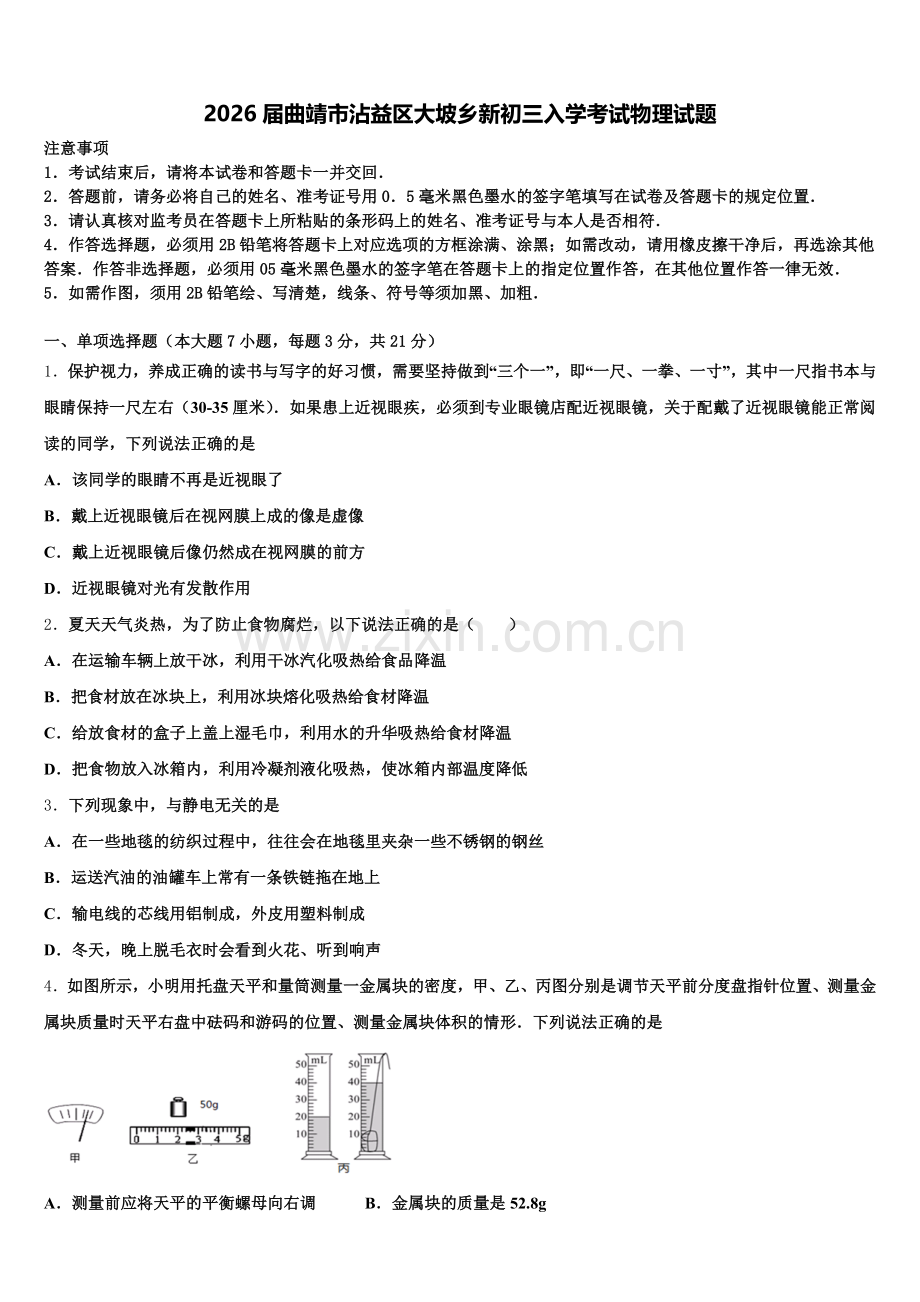

2026届曲靖市沾益区大坡乡新初三入学考试物理试题
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．

一、单项选择题（本大题7小题，每题3分，共21分）
1．保护视力，养成正确的读书与写字的好习惯，需要坚持做到“三个一”，即“一尺、一拳、一寸”，其中一尺指书本与眼睛保持一尺左右（30-35厘米）．如果患上近视眼疾，必须到专业眼镜店配近视眼镜，关于配戴了近视眼镜能正常阅读的同学，下列说法正确的是
A．该同学的眼睛不再是近视眼了
B．戴上近视眼镜后在视网膜上成的像是虚像
C．戴上近视眼镜后像仍然成在视网膜的前方
D．近视眼镜对光有发散作用
2．夏天天气炎热，为了防止食物腐烂，以下说法正确的是（　　）
A．在运输车辆上放干冰，利用干冰汽化吸热给食品降温
B．把食材放在冰块上，利用冰块熔化吸热给食材降温
C．给放食材的盒子上盖上湿毛巾，利用水的升华吸热给食材降温
D．把食物放入冰箱内，利用冷凝剂液化吸热，使冰箱内部温度降低
3．下列现象中，与静电无关的是
A．在一些地毯的纺织过程中，往往会在地毯里夹杂一些不锈钢的钢丝
B．运送汽油的油罐车上常有一条铁链拖在地上
C．输电线的芯线用铝制成，外皮用塑料制成
D．冬天，晚上脱毛衣时会看到火花、听到响声
4．如图所示，小明用托盘天平和量筒测量一金属块的密度，甲、乙、丙图分别是调节天平前分度盘指针位置、测量金属块质量时天平右盘中砝码和游码的位置、测量金属块体积的情形．下列说法正确的是

A．测量前应将天平的平衡螺母向右调 B．金属块的质量是52.8g
C．金属块的密度是2.62g/cm3 D．金属块在量筒中受到水的浮力是2N

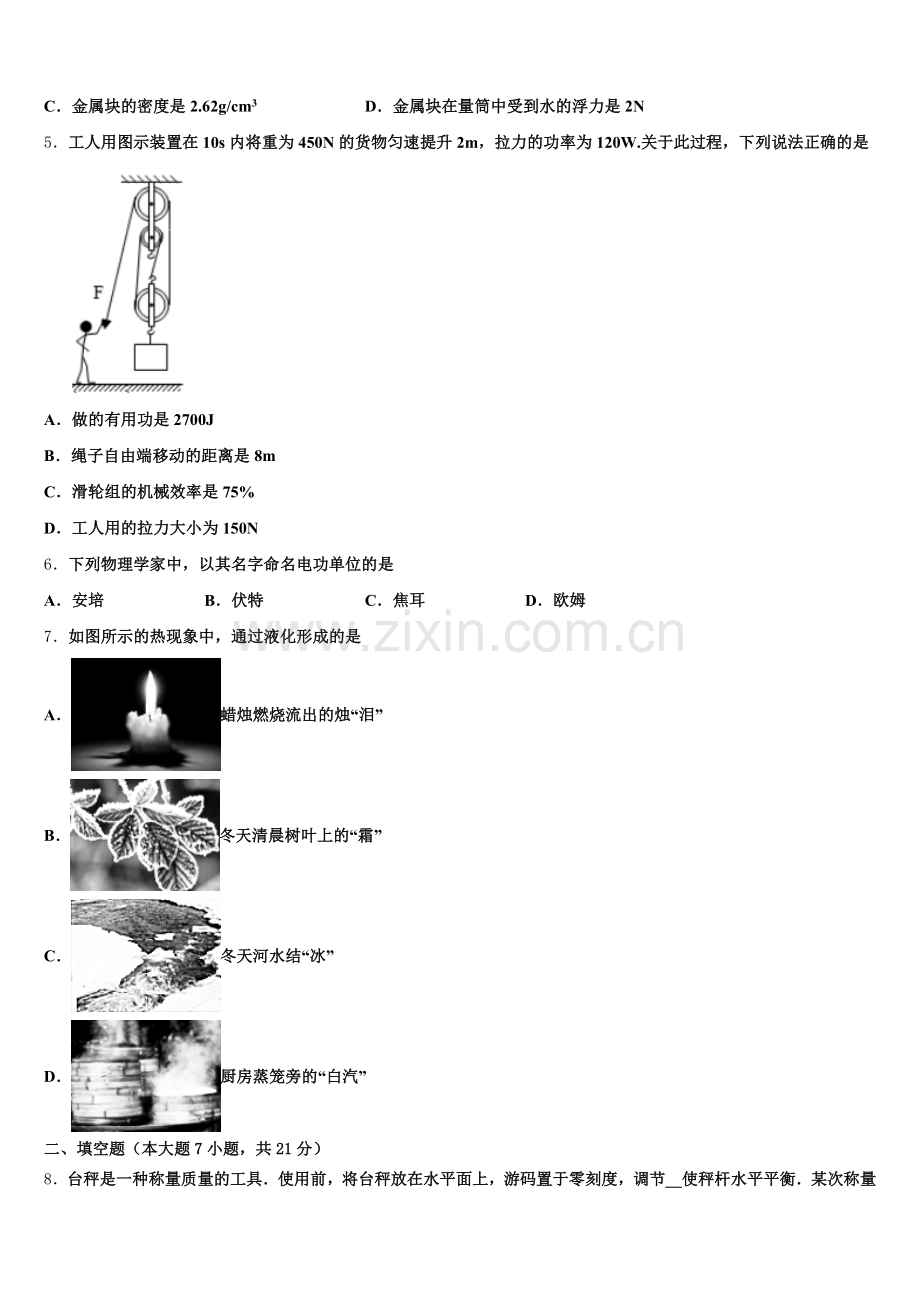

5．工人用图示装置在10s内将重为450N的货物匀速提升2m，拉力的功率为120W.关于此过程，下列说法正确的是

A．做的有用功是2700J
B．绳子自由端移动的距离是8m
C．滑轮组的机械效率是75%
D．工人用的拉力大小为150N
6．下列物理学家中，以其名字命名电功单位的是
A．安培 B．伏特 C．焦耳 D．欧姆
7．如图所示的热现象中，通过液化形成的是
A．蜡烛燃烧流出的烛“泪”
B．冬天清晨树叶上的“霜”
C．冬天河水结“冰”
D．厨房蒸笼旁的“白汽”
二、填空题（本大题7小题，共21分）
8．台秤是一种称量质量的工具．使用前，将台秤放在水平面上，游码置于零刻度，调节__使秤杆水平平衡．某次称量情况如图，被称货物的质量是__kg．

9．两个质量不同的柱形容器、放在水平桌面上，底面积分别为和。现将容器中分别装入密度不同的液体，再将两个完全相同的金属球分别浸没在两液体中，如图所示，此时液体对容器底的压强相等。当取出两容器中的金属球，液体对容器底部压强的变化量分别为、，则______；此时两容器对桌面的压力分别为、，则______。（均选填“＜”、“＞”或“=”）

10．某楼顶水塔的水面比地面高出23m，一只离地面8m高的水龙头与水塔相通，水龙头横截面积为5cm2，若水龙头口处如用手指堵住，打开阀门时，水对手指的压强为_____Pa，手指受到的压力为_____N．（g 取10N/kg）
11．一个重300N的物体Q,底而积为400cm2,将其放在水平地面上,它对地而的压强是_______Pa．如图所示,现将物体Q挂在杠杆的B端,在A端悬挂一个重100N的物体P,使杠杆在水平位置平衡，忽略杠杆自重的影响,若OA :OB=2:5,那么地面对物体Q的支持力为_______N．

12．小红站在学校大厅衣冠镜前2m的地方，像到小红的距离为_____m；小红发现衣领处有一点污渍，便走近镜子，镜中的像将________(选填“变大”、“不变”或“变小”)；由于大厅内光线较暗，为了帮助小红看清衣领上的污渍，小明应将光源照向_______(选填“衣领”或“平面镜”)
13．我国刑法规定，驾驶员醉酒后驾车要负刑事责任．小阳设计一个酒精浓度检测电路，如图所示，R为气敏电阻，其阻值与酒精气体浓度成反比，R0为定值电阻，电源电压恒定不变．则当R周围酒精气体浓度增大时，电路消耗的总功率_____，电压表与电流表示数的比值_____．（以上两空均选填“变大”、“变小”或“不变”）

14．2019年4月10日，人类首张黑洞照片面世。黑洞是宇宙中密度极高的一种天体。如果质量为6×1024kg的地球塌缩成黑洞，其体积只有玻璃弹珠大小，约为3×10﹣6m3，则地球形成的黑洞的密度约为_____kg/m3。
三、作图题（共7分）
15．如图所示（F为凸透镜的焦点），图中光线为某光线经过平面镜后的反射光线，请在图中画出与它对应的入射光线并标出入射角的大小、光线经凸透镜后的折射光线．

16．如图所示，O为杠杆的支点，请作出F1的力臂L1。

17．一条螺线管接到电源上，小磁针靠近螺线管的一端，N极指向如图所示，请你标出螺线管所接电源的正、负极，在虚线框内大致画出一条磁感线。
（_____）

四、实验题（本大题共5小题，共20分）
18．如图所示为“探究滑动摩擦力的大小与什么因素有关”的实验，木块A分别在和的作用下做匀速直线运动。
请在图甲中画出木块A所受滑动摩擦力的示意图。三次实验中弹簧测力计的示数分别为和，其中最大的是___________。甲、乙两个实验说明滑动摩擦力的大小与___________有关；___________两个实验说明滑动摩擦力的大小与压力的大小有关。在丙实验中，弹簧测力计的示数为2N，则木块对砝码的摩擦力为___________N；若弹簧测力计的示数增大到3N，此时的木块A所受的滑动摩擦力为___________N。(砝码始终和木块一起做匀速直线运动)
19．小明利用铅笔做了几个物理小实验。

（1）如图甲所示，将铅笔斜放在注水的碗中，看到铅笔发生了弯折，这一现象说明了光从水斜射入空气发生了_____现象；
（2）如图乙所示，两只手的食指压住铅笔的两端静止时，铅笔对左、右手指的压强大小关系是p左_____p右；
（3）如图丙所示，把一本厚厚的书放在桌面上，然后在书和桌面间垫几支相同的圆柱形铅笔，用橡皮筋可以轻易拉动书，这说明_____代替滑动可以减小物体间的摩擦，书由静止开始运动说明力可以改变物体的_____。
20．在如图所示的电路中，电源电压为12伏，电阻的阻值为30欧。

①闭合电键，求电流表的示数。
②现将标有“”的滑动变阻器以某种方式接入该电路的间。闭合电键后，移动变阻器的滑片，并将所观察到的电流表示数记在下表。
序号
1
2
3
电流（安）
0.7
1.0
1.6
请根据表中相关信息.
（a）判断变阻器接入该电路的连接方式并简述理由。
（b）求从序号2到序号3时，变阻器接入电路中阻值的变化量。
21．爱米探究“杠杆的平衡条件”实验．
（1）当杠杆静止在图甲所示的位置时，杠杆处于_____（选填“平衡”或“不平衡”）状态．如图甲中，应将右端的平衡螺母向_____（选填“左”或“右”）调节使杠杆在水平位置平衡，这样做是为了_____．
（1）在此基础上，爱米同学用图乙所示的方法，使杠杆又在水平位置处于平衡状态，测出此时的拉力大小为F1，发现F1L1≠F1L1．
请你找到原因后，把正确的画在乙图上．
（________________）

22．小华在观看冰壶比赛时猜想：如果水平冰面足够光滑，冰壶会永远运动下去吗？他用如图1所示装置来探究他的猜想：
在实验过程中，小华让同一小车从斜面同一位置由静止开始下滑，这样做的目的是为了让小车到达斜面底端的_____相同；小车到达水平面后会继续向前运动是因为小车具有_____，小车在毛巾上运动时受到的重力和支持力_____（选填“是”或“不是”）一对平衡力；如图1所示，通过观察小车在不同水平面上的运动情况，可以发现：同样条件下，水平面对小车的阻力越小，它前进得越_____，进一步推理可得：如果水平冰面绝对光滑，冰壶在水平方向_____（选填“受”或“不受”）力，冰壶将_____，这同时说明了物体的运动_____（选填“需要”或“不需要”）力来维持；如图2所示，摆球从A点由静止释放摆到右侧最高点C时，如果摆球所受的力忽然全部消失，则摆球将_____。

五、计算题（本大题共2小题，共13分）
23．如图所示是部分中小学投入使用的新型安全校车，这种校车完全符合校车安全标准．中考期间，××中学的学生乘坐这种新型安全校车以36km/h的速度匀速行驶了15min安全到达考点，此过程中校车的输出功率为150kW，求：

（1）在15min内校车行驶的路程；
（2）在15min内校车牵引力所做的功；
（3）若校车和学生总质量为9000 kg，车轮与地面的接触总面积为1500cm2，求校车对水平路面的压强．
24．“绿水青山就是金山银山”，为了保护环境，我国大力发展电动汽车替代传统燃油汽车。表中是某电动汽车的部分参数，假设车上只有司机一人，质量为60kg，汽车匀速行驶时所受阻力为总重力的0.04倍，电动汽车充满电后以节电模式在20min内匀速行驶了20km，（g=10N/kg）若电动汽车电能转化为机械能的转化效率为80%。
空车质量
1380kg
轮胎与地面总接触面积
320cm2
电池容量
42kW•h
最高时速
120km/h
最大功率
100kW
最大续航里程
260km
求：（1）电动汽车对水平地面的压强；电动汽车匀速行驶20km，牵引力所做功的功率；电池剩余容量为多少kW•h。
六、综合能力题（本大题共3小题，共18分）
25．在五千多年以前，苏美尔人发明了如图甲所示的世界上最古老的文字-楔形文字，它是写在湖湿的黏士制作的泥版上(后自然干燥)，二千多年后的中国人发明了如图乙所示写在兽骨上的甲骨文:它们的共同特点是被书写的材料发生了______形变(选项“弹性”、“非弹性”)，根据被书写材料的硬度可以判断，甲骨文的书写的工具是______(选填“木棒”、“青铜小刀”).后来中国人发明了如图丙所示的毛笔和纸，中华文明由此取得了相对其它文明明显的优势，作用在毛笔上的压力主要是使______(选填“毛笔尖”、“纸”) 发生形变，笔在纸上留下的压力作用效果通过墨汁印记保留下来，墨汁分子在纸中发生了______现象，使纸上的文字历经千年仍能保存下来

力的______要素，通过书法家们的手，在毛笔上灵话运用成一门艺术，毛笔字的书写效果使人赏心悦目，就像有了生命，随着时间的积累，发展出了中国独特的书法艺术.
如图丁所示，是中国毛笔写出的最常见的“一横”，通过对它形状的分析，可以判断笔在从左向右运动中在_____(选填“起始”、“中间”或“终点”) 区域的对纸的用力最小，如图戊所示的“上”字，要写出该字漂亮的隶书5风格，笔画中最下面的“一横”，书法家们总结出以下的毛笔使用方式，其合理的书写顺序是___
A．折锋用力按笔
B．逆锋向左
C．略按，向右提笔运行
D．浙渐按笔
E.渐渐提笔
26．小明设计了一种“自动限重器”，如图（甲）所示。该装置由控制电路和工作电路组成，其主要元件有电磁继电器、货物装载机（实质是电动机）、压敏电阻R 1 和滑动变阻器R 2 等。压敏电阻R 1 的阻值随压力F变化的关系如图（乙）所示。当货架承受的压力达到限定值，电磁继电器会自动控制货物装载机停止向货架上摆放物品。已知控制电路的电源电压U＝6V，电磁继电器线圈的阻值忽略不计。请你解答下列问题：
由图（乙）中的图象可知，随着压力F的增大，压敏电阻R1 的阻值将________。 用笔画线代替导线将图（甲）的电路连接完整。 随着控制电路电流的增大，电磁铁的磁性将_________，当电磁继电器线圈中的电流大小为30mA时，衔铁被吸下。若货架能承受的最大压力为800N，则所选滑动变阻器R2 的最大阻值至少为多少Ω__________？
27．2018年2月22日，平昌冬奥短道速滑男子500米决赛，武大靖以39秒584的成绩打破世界记录强势夺冠，为中国赢得平昌冬奥首枚金牌。滑冰鞋下面都带有冰刀，而冰刀可以增大对冰的压强，当冰受到的压强增大时，它的熔点将会降低，这样可以使零摄氏度以下的冰熔化成水。于是就在冰刀下面有一层薄薄的水起到润滑作用，减小了冰刀与冰面之间的摩擦，使人能在冰面上飞跑，或者表演许多优美的活动。（g=10N/kg）
单冰刀与冰面的接触面积为5㎝2，估算武大靖冲过终点自由滑行时对冰面的压强_______？ 如图是比赛过程中的转弯的某一瞬间，好多运动员在转弯时容易发生侧滑且沿弯道的切线方向甩出去，试从惯性角度解释此现象_________？题中划线部分减小摩擦力的方法是_________，请再举一例____________ 。在图中画出武大靖的重力示意图。
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
A．近视眼是由于人眼的晶状体较厚，会聚能力增强，像呈在视网膜的前方，故应佩戴发散透镜，使所成的像后移，正好移到视网膜上，该同学的眼睛还是近视眼，故A错误；
B．人眼的晶状体和角膜相当于凸透镜，视网膜相当于光屏，外界物体在视网膜上成缩小倒立的实像；戴上近视眼镜后在视网膜上成的像仍然是实像，故B错误；
C．戴上近视眼镜后像正好成在视网膜上，故C错误；
D．近视镜片属于凹透镜，凹透镜对光线有发散作用，故D正确．
2、B
【解析】
A．干冰在常温常压下很容易由固态直接升华为气态的二氧化碳，同时吸收大量的热．所以在运输车上放干冰，利用干冰升华吸热给食品降温．故A错误；
B．冰块熔化过程要吸收热量．所以把食材放在冰块上，是利用冰块熔化吸热给食材降温．故B正确；
C．物质由液态变成气态叫汽化，给放食材的盒子上盖上湿毛巾，利用水的汽化吸热给食材降温．故C错误；
D．汽化吸热，液化放热．把食物放入冰箱内，利用的是冷凝剂汽化吸热，使冰箱内部温度降低．故D错误；
故应选B．
3、C
【解析】
A、毛织地毯里夹杂一些不锈钢的钢丝，可以用来导走由于摩擦而使毛织地毯所带的电荷，与静电现象有关，故A不符合题意；
B、油罐车在运送石油的过程中，石油与油罐相互摩擦，摩擦起电，如果产生的静电荷不及时导走，容易产生电火花，引起火灾；所以在油罐车的下面挂一个铁链，目的是导走石油与油罐摩擦产生的静电荷，故该现象与静电现象有关，故B不符合题意；
C、输电线的芯线用铝制成，外皮用塑料制成，是因为铝是导体、塑料是绝缘体，可用来输送电流和防止人体触电，与静电现象无关，故C符合题意；
D、晚上脱毛衣与身体摩擦，摩擦起电，产生了静电，静电荷之间放电，产生电火花，与静电现象有关，故D不符合题意．
故选C．
4、C
【解析】
A、由图甲可知，指针右偏，平衡螺母应向左移，才能使天平横梁平衡，故A错误；B、物体的质量等于砝码的质量加上游码所对刻度，由图乙知，石块的质量为m＝50g+2.4g＝52.4g；故B错误；C、由图丙可知，量筒中水的体积V1＝20cm3，石块和水的总体积V2＝40cm3，则石块的体积V金＝V2﹣V1＝40cm3﹣20cm3＝20cm3，所以石块的密度：ρ金＝＝2.62g∕cm3，故C正确； D、金属块浸没在水中，所以V排＝V金，所以浮力：F浮＝ρ水gV排＝1.0×103kg/m3×20×10﹣6m3×10N/kg＝0.2N，故D错误．故选C．
（1）对天平的调节和使用的方法为“水平放置游码零，指针居中横梁平（衡）；左物右码轻放置，质量等于砝（码）游（码）和”．即天平测量物体质量前要调节横梁平衡，先将游码移至零刻度线；天平的调节原则是：左偏右调，右偏左调，先快后慢；（2）根据题意，读取石块质量m，石块体积V，用密度公式ρ＝，计算出石块的密度．(3) 金属块浸没在水中，所以V排＝V金，由F浮＝ρ水gV排求出金属块在量筒中受到水的浮力．
5、C
【解析】
A、有用功：W有=Gh=450N×2m=900J，故A错误；
B、滑轮组的动滑轮绕3段绳，绳子自由端移动的距离s=3h=3×2m=6m，故B错误；
C、总功：W总=Pt=120W×10s=1200J，滑轮组的机械效率η==75%，故C正确；
D、工人用的拉力大小为：F==200N，故D错误．
6、C
【解析】
A．安培是电流的基本单位，故不符合题意；
B．伏特是电压的基本单位，故不符合题意；
C．焦耳是功和各种能量的基本单位，也是电功的单位，故符合题意；
D．欧姆是电阻的基本单位，故不符合题意．
7、D
【解析】
A．“烛泪”是蜡烛由固态变为液态形成的，是熔化现象，故A不符合题意；
B．“霜”是空气中水蒸气遇冷凝华形成的，故B不符合题意；
C．冰的形成属于凝固现象，故C不符合题意；
D．“白气”是空气中水蒸气遇冷液化形成的，故D符合题意．

二、填空题（本大题7小题，共21分）
8、调零螺丝 2.2
【解析】
使用前，将台秤放在水平面上，游码置于零刻度，调节调零螺丝使秤杆水平平衡．
秤杆每一个大格代表100g，每一个小格代表50g，游码对应的刻度值是200g=0.2kg．
物体的质量=砝码的质量+游码对应的刻度值=2kg+0.2kg=2.2kg．
9、＞ ＜
【解析】
根据题图可知，此题考查液体压强的计算公式的应用和分析，知道取出球后容器底部所受的压强恰好是原来压强与减小压强之差的关系是解决该题的关键。
【详解】
由题意知，柱形容器内分别盛有不同的液体A、B，两个完全相同的金属球分别浸没在A、B液体中，此时，液体对容器底的压强相等，即pA＝p B；
由图知hA＜h B，根据p＝ρgh可知，ρA＞ρB；
取出金属球后，减小了相同的体积，由于A的底面积小，所以根据可知△hA＞△h B（即液体A的液面降低得多），
根据液体压强公式△p＝ρg△h可知，压强的变化量△pA＞△p B；
已知金属球浸没在A、B液体中时，pA＝p B；
取出金属球后，容器底部所受液体的压强pA′＝pA﹣△pA＜pB﹣△pB＝pB′，
由图知SA＜SB，由F＝pS可得，两个容器中液体对容器底部的压力FA′＜FB′，
又因为柱形容器的质量不同，GA容＜GB容，
容器内部液体的重力GA＝FA′，GB＝FB′，
则两个容器对桌面的压力关系为：FA＝GA+ GA容＜GB+ GB容= FB。
10、1.5×105 75
【解析】
水龙头处水的深度：h＝h1﹣h2＝23m﹣8m＝15m，
打开阀门时，水对手指的压强：p＝ρgh＝1.0×103kg/m3×10N/kg×15m＝1.5×105Pa，
由p＝可得，手指受到的压力：F＝pS＝1.5×105Pa×5×10﹣4m2＝75N。
11、.7.5 x 103; 260
【解析】
（1）物体对地面的压强为：
；
（2）因为，所以物体Q对杠杆的拉力为：

由于力的作用是相互的，所以杠杆对物体Q的拉力为，
对于物体Q，有
所以地面对物体Q的支持力为
．
12、4 不变 衣领
【解析】
[1]平面镜所成的像与物体到镜面的距离相等，小红离平面镜2m，则它的像离平面镜也是2m，所以像到小功的距离为4m；
[2]平面镜所成的像与物体大小相等，与物体到平面镜的距离无关，所以像的大小不变；
[3]应将光源照向衣领，使衣领变亮，才容易看清所成的像．
13、变大 不变
【解析】
由电路图可知，定值电阻R0与传感器的电阻R串联，电压表测量定值电阻两端的电压，电流表测电路中的电流；根据气敏电阻阻值和酒精浓度的关系可知酒精浓度变化时R阻值的变化，根据欧姆定律可得电路中电流的变化，根据P=UI可知电路消耗总功率的变化；再根据欧姆定律结合定值电阻R0的阻值判断两电表示数比值的变化．
【详解】
由题意可知，气敏电阻阻值随酒精浓度的增大而变小，酒精气体浓度增大，R的阻值减小，电路总电阻变小，电源电压不变，由欧姆定律可知电路中的电流变大，根据P=UI可知电路消耗的总功率变大；电压表与电流表示数的比值等于定值电阻R0的大小，无论是酒精浓度增大还是减小，电压表与电流表示数的比值始终不变．
14、2×1030
【解析】
地球形成的黑洞的密度约为：

三、作图题（共7分）
15、
【解析】
首先过平面镜的反射点垂直镜面作出法线，由于反射光线与镜面的夹角为30°，所以，反射角是：90°-30°=60°，根据反射定律知道，入射角也为60°，故在法线右侧作出入射光线，并标出入射角；由于过焦点的光线经凸透镜折射后折射光线平行于主光轴，故光路如图：

16、如图所示

【解析】
试题分析：从支点O到F作用线的距离即为F的力臂；延长F的作用线，从支点O向F的作用线引垂线，垂线段的长度L即为F的力臂，如图所示：

考点：力臂的画法
17、
【解析】
由小磁针N极靠近螺线管的左端，所以螺线管的左端为S极，右端为N极，根据右手螺旋定则，螺线管中的电流应由左后方流入，右前方流出，所以电源左端为正极，右端为负极；螺线管外部磁感线由N极到S极，如图所示：
。

四、实验题（本大题共5小题，共20分）
18、 接触面的粗糙程度 乙、丙 0 2
【解析】
(1)A相对木板向右运动，故A受到向左的滑动摩擦力，如图所示：
；
(2)甲乙两图的压力相同，乙图比甲图接触面粗糙，所以乙的摩擦力大于甲的摩擦力；
乙丙两图相比，接触面的粗糙程度相同，丙图比乙图压力大，所以丙图的摩擦力大于乙图的摩擦力；又因为物体做匀速直线运动，所以．因此示数最大；
甲乙两图的压力相同，乙图比甲图接触面粗糙，所以可得甲、乙两个实验说明滑动摩擦力的(3)要证明滑动摩擦力的大小与压力的大小有关，须得保证两次实验的粗糙程度相同，然后改变压力大小，所以应对比实验乙、丙；
(4)由于砝码做匀速直线运动，在水平方向上又不受拉力，所以为了使得水平方向上合力为零，其受到的摩擦力必为零；由于接触面的粗糙程度和压力大小不变，所以改变弹簧测力计的拉力，其所受到的摩擦力大小不变
19、折射 < 滚动 运动状态
【解析】
(1)将铅笔斜放在注水的碗中，铅笔反射的光线经过水面后发生折射，光线进入人的眼睛，发现铅笔向上弯折，看到的是筷子的虚像；
(2)铅笔处于静止状态，受到的两手指的压力是一对平衡力，所以两手指对铅笔的压力相等，由于手指对铅笔的压力与铅笔对手的压力是一对相互作用力，所以铅笔对手的压力也相等，由图可知，右手指的受力面积比较小，根据压强公式 可知，右手指受到的压强比较大；
(3)书和桌面间垫几只圆柱形的铅笔，用橡皮筋可以轻易拉动书，说明书受到的摩擦力变小，故结论为：在压力相同时，滚动摩擦力小于滑动摩擦力；书由静止开始运动说明力可以改变物体的运动状态。
20、（1）0.4A（2）并联（3）因为如果串联电路中电流应小于0.4A（4）10Ω
【解析】
（1）由图可知，此图是R1的简单电路，电流表测R1的电流，I===0.4A；
（2）a依据串、并联电路的特点，如果滑动变阻器串联在电路中，那么电路总电阻会增大，电流就会减小，会小于0.4A，由图表可知电流增大了，故不可能串联在电路中，所以滑动变阻器接入电路的方式是并联；b根据并联电路中干路电流等于各支路电流之和，可知序号2中通过R2的电流为1.0A-0.4=0.6A，则此时R2接入电路的电阻为R2===20Ω，序号3中通过R2的电流为1.6A-0.4A=1.2A，则此时R2接入电路的电阻为R2ˊ===10Ω，变阻器R2接入电路中阻值的变化量△R2=20Ω-10Ω=10Ω。
21、平衡 右 便于测量力臂大小
【解析】
（1）杠杆静止时，杠杆处于平衡状态；图甲中，杠杆右高左低，应将右端的平衡螺母向右调节，使杠杆在水平位置平衡，力臂在杠杆上，便于测量力臂大小，杠杆重心通过支点，可以消除杠杆自重对杠杆平衡的影响；
（1）图中，拉力F1的方向与水平杠杆不垂直，只有力的方向与杠杆垂直时，力臂才能从杠杆上直接读出来，小明误把杠杆的长度L1当成了拉力的力臂，所以小明会得出错误的结论．力臂示意图如下：

22、速度 惯性 是 远 不受 做匀速直线运动 不需要 静止
【解析】
（1）实验中为了使小车到达水平面时具有相同的速度，每次让小车从斜面顶端由静止滑下；
（2）由于小车具有惯性，小车到达水平面后还能继续向前运动；小车在毛巾上运动时受到了竖直向下的重力、竖直向上的支持力，这两个力都作用在小车上，大小相等、方向相反、作用在同一直线上，是一对平衡力；
（3）分析三次实验可知：水平表面越光滑，小车受到的阻力越小，速度减小得越慢，小车运动的越远；推理可知：如果水平冰面绝对光滑，冰壶不受阻力作用，即冰壶在水平方向不受力，冰壶将以恒定不变的速度永远匀速运动下去，说明了物体的运动不需要力来维持；
（4）当摆球从A点由静止释放摆到右侧最高点C时，此时小球的动能全部转化为重力势能，速度为零，若不受任何外力，将保持静止状态不变。

五、计算题（本大题共2小题，共13分）
23、（1）9km；（2）1.35×108J；（3）6×105Pa。
【解析】
（1）15min 内校车行驶的路程：s=vt= 36km/h×h=9km；
（2）15min 内校车牵引力所做的功：W=Pt=150×103W×15×60s=1.35×108J；
（3）物体在水平面的压力大小等于物体重力，即F=G=mg=9000kg×10N/kg=90000N，
校车对水平路面的压强：p==6×105Pa。
答：（1）在15min内校车行驶的路程是9km；
（2）在15min内校车牵引力所做的功是1.35×108J；
（3）校车对水平路面的压强是6×105Pa。
24、（1）4.5×105Pa；（2）9600W；（3）38kW•h
【解析】
（1）电动汽车对水平地面的压力为：F压=G=（m1+m2）g=（1380kg+60kg）×10N/kg=1.44×104N；
电动汽车对地面的压强为：p==4.5×105Pa；
（2）电动汽车匀速行驶，所以牵引力与阻力平衡，则电动汽车受到的牵引力为：F=f=0.04G=0.04×1.44×104N=576N；则电动车行驶20km，牵引力做的功为：W=Fs=576N×20×103m=1.152×107J，牵引力所做功的功率：P==9600W；
（3）行驶20km消耗的电能W电==1.44×107J=4kW•h，由表格数据可知电池容量为42kW•h，行驶20km时电池剩余容量为42kW•h-4kW•h =38kW•h。
答：（1）电动汽车对水平地面的压强是4.5×105Pa；
（2）牵引力所做功的功率是9600W；
（3）电池剩余容量为38kW•h。

六、综合能力题（本大题共3小题，共18分）
25、非弹性 青铜小刀 毛笔尖 扩散 三 中间 BACDE
【解析】
被书写材料受到外力改变了形状，上面出现了文字，当外力撤去后，文字依然存在，形变保留了下来，因此被书写材料发生了非弹性形变；
木棒的硬度小于甲骨的硬度，而青铜小刀的硬度大于甲骨的硬度，因此甲骨文的书写工具是青铜小刀；
作用在毛笔上的压力主要上使笔尖发生形变；而墨汁分子进入到纸中发生了扩散现象；
书法家通过控制毛笔的运笔方向，用力大小，以及手在毛笔上的作用点，书写出千变万化的线条，因此是力的三要素让书法家变成了一门艺术；
这个“一”字的中间最细，说明力的作用效果最小，因此中间用力最小；
书写“上”字最后的横画时，先逆锋向左，再折锋用力按笔，接下来略按，向右提笔运行，渐渐按笔，最后再渐渐提笔完成书写，合理的顺序是BACDE。
26、 (1)变小 (2) 略 (3)增大
压力为800N时，压敏电阻R1=80Ω
30mA=0.03A

R2=R-R1=200Ω-80Ω=120Ω (3分)
【解析】
图象可知，随着压力F的增大，压敏电阻R1的阻值将变小。随着控制电路电流的增大，电磁铁的磁性将增大，当电磁继电器线圈中的电流大小为30mA时，衔铁被吸下。若货架能承受的最大压力为800N，压力为800N时，压敏电阻R1=80Ω；30mA=0.03A所选滑动变阻器R2的最大阻值 R2=R-R1=200Ω-80Ω=120Ω
27、6 是由于运动员具有惯性，当运动状态改变是，要保持原来的运动状态，且沿弯道的切线方向甩出去，是由于合力的径向分量小于需要的向心力。人做离心运动，是惯性的体现。 减小接触面的粗糙程度 自行车的轮和轴之间加润滑油
【解析】
(1)武大靖对水平冰面的压力位F=G=60kg10N/kg=600N.单冰刀与冰面的接触面积为：S=5cm2=5m2,则冰面受到的压强为：p==6.
(2) 比赛过程中的转弯的某一瞬间，好多运动员在转弯时容易发生侧滑且沿弯道的切线方向甩出去，是由于运动员具有惯性，当运动状态改变是，要保持原来的运动状态，且沿弯道的切线方向甩出去，是由于合力的径向分量小于需要的向心力。人做离心运动，是惯性的体现。
（3）因为在冰刀下面有一层薄薄的水起到润滑作用，是通过减小接触面的粗糙程度来减小摩擦的。如在自行车的轮和轴之间加润滑油。
（4）
