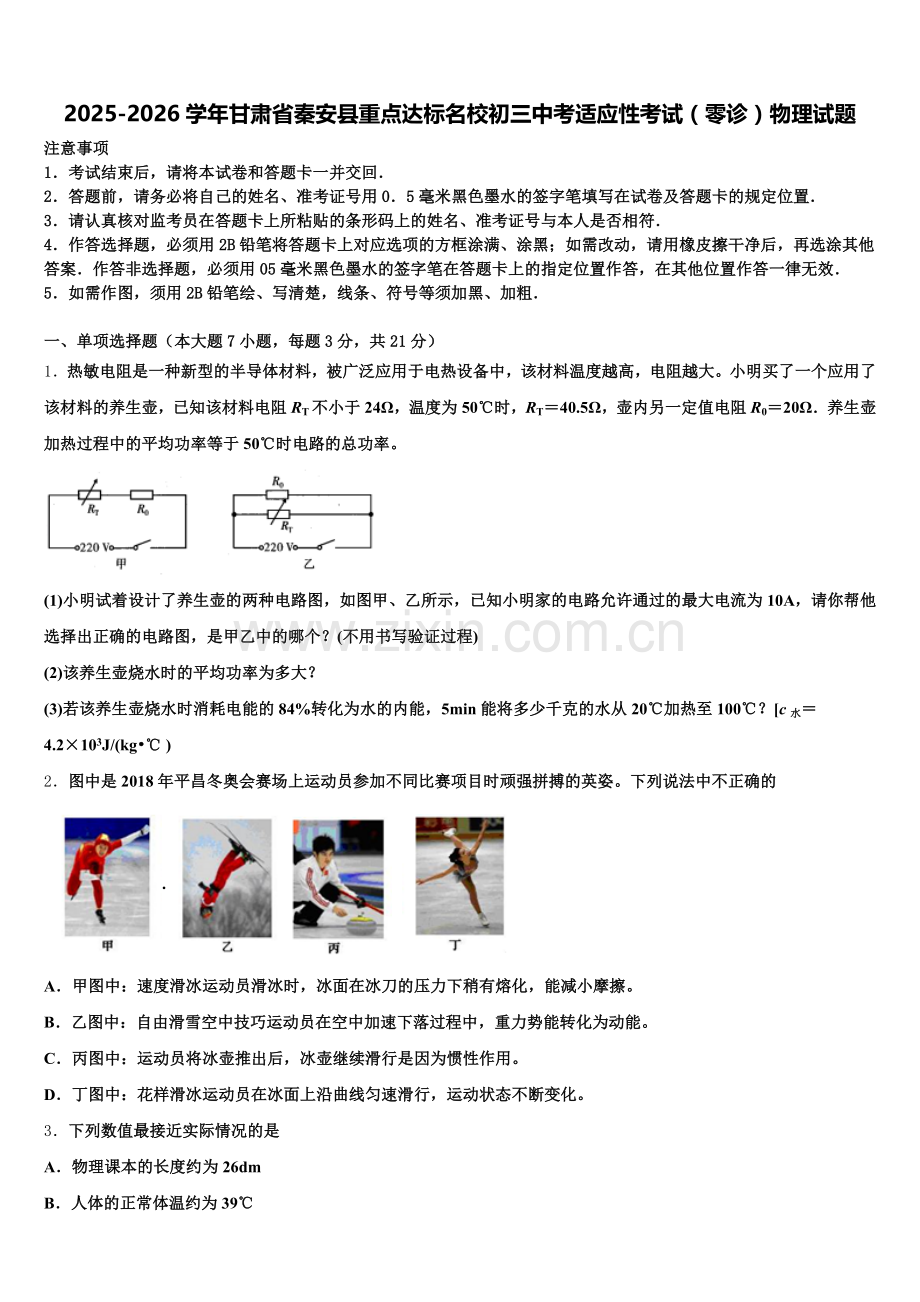

2025-2026学年甘肃省秦安县重点达标名校初三中考适应性考试（零诊）物理试题
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．

一、单项选择题（本大题7小题，每题3分，共21分）
1．热敏电阻是一种新型的半导体材料，被广泛应用于电热设备中，该材料温度越高，电阻越大。小明买了一个应用了该材料的养生壶，已知该材料电阻RT不小于24Ω，温度为50℃时，RT＝40.5Ω，壶内另一定值电阻R0＝20Ω．养生壶加热过程中的平均功率等于50℃时电路的总功率。

(1)小明试着设计了养生壶的两种电路图，如图甲、乙所示，已知小明家的电路允许通过的最大电流为10A，请你帮他选择出正确的电路图，是甲乙中的哪个？(不用书写验证过程)
(2)该养生壶烧水时的平均功率为多大？
(3)若该养生壶烧水时消耗电能的84%转化为水的内能，5min能将多少千克的水从20℃加热至100℃？[c水＝4.2×103J/(kg•℃ )
2．图中是2018年平昌冬奥会赛场上运动员参加不同比赛项目时顽强拼搏的英姿。下列说法中不正确的
.
A．甲图中：速度滑冰运动员滑冰时，冰面在冰刀的压力下稍有熔化，能减小摩擦。
B．乙图中：自由滑雪空中技巧运动员在空中加速下落过程中，重力势能转化为动能。
C．丙图中：运动员将冰壶推出后，冰壶继续滑行是因为惯性作用。
D．丁图中：花样滑冰运动员在冰面上沿曲线匀速滑行，运动状态不断变化。
3．下列数值最接近实际情况的是
A．物理课本的长度约为26dm
B．人体的正常体温约为39℃
C．托起两个鸡蛋的力大约是1N
D．人正常眨眼一次所用的时间的为1s
4．下列光现象中，可用光的反射原理来解释的是（ ）
A．墙上“孔雀” B．缸中“游鱼”
C．湖面月影 D．雨后彩虹
5．图1中力F1水平拉动重为G的物体A在水平路面匀速移动了s．改用滑轮组拉动A在同一路面匀速移动了s，拉力为F2（如图2）．此过程滑轮组

A．总功为 B．额外功为
C．机械效率为 D．额外功为
6．关于家庭电路及安全用电，下列说法正确的是（　　）
A．控制灯泡的开关接在零线上
B．发现有人触电，迅速用手去拉
C．同时使用多个大功率用电器
D．使用试电笔时，手接触笔尾金属
7．如图所示，小邦在国色天乡玩蹦极，不考虑空气阻力，关于他在下降过程中的能量分析，下列说法正确的是

A．弹性绳绷直前，重力势能增大，动能减小
B．弹性绳绷直前，重力势能减小，动能不变
C．下降到最低点，动能最小，弹性势能最大
D．下降到最低点，重力势能最大，弹性势能最大
二、填空题（本大题7小题，共21分）
8．一段导体两端电压是2V，导体中的电流是0.5A，此导体的电阻是______Ω．如果该导体两端电压增大到4V, 导体的电阻是______Ω．
9．火车驶过，车身和铁轨的撞击使铁轨_____而发出轰隆声，附近的人们可以立即判断出是一列火车经过，这是根据声音的_____判断的；人们嫌吵，选择关上窗户，这是在_____减弱噪声的。
10．如图甲所示，木块的长度是_____cm；如图乙所示，停表的读数是_____s．

11．平昌冬奥会上，运动员穿着滑雪板踩在松软的雪地上发现雪地凹陷下去，说明力可以改变物体的_____；手杖轻轻一推，运动员向前滑了出去，说明物体间力的作用是_____．
12．如图所示，质量为15kg的物体A，在大小为15N的拉力F作用下以1m/s的速度做水平匀速直线运动，已知滑轮组机械效率为80%，则拉力在10秒内所做的功是_____焦．物体A所受的摩擦力是_____牛．

13．铁道部门禁止行人在铁道边黄线内行走。这是为了避免快速行驶的列车使得周围的空气流动速度_____，压强_____，而发生行人被卷入列车车轮底下的事故。
14．在探究凸透镜成像规律的实验中，所用凸透镜的焦距为10cm：实验中，把蜡烛和透镜固定不动（如图所示），要想在光屏上成清晰的像，需要把光屏向_____（选填“左”或“右”）移动，在照相机和投影仪中，成像情况与此类似的是_____．保持蜡烛和透镜的距离不变，换上另一个口径相同、焦距为12cm的透镜，向_____移动光屏可再次得到清晰的像，此步实验可以模拟_____（选填“近视眼”或“远视眼”）的成因．

三、作图题（共7分）
15．如图所示，OO′为凸透镜的主光轴，S′为点光源S经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA通过凸透镜的光路图．

16．如图所示，三个完全相同的两端开口的玻璃管,下端用相同的橡皮膜扎紧封住,分别放入水槽中的相同深度.管内装的液体种类和装入液体的深度如图,请画出三个玻璃管下端橡皮膜凹凸大致情况（r水>r煤油）

17．画出静止在斜面上的木块受到的重力和摩擦力的示意图。

四、实验题（本大题共5小题，共20分）
18．小明和小红使用不同器材分别对液体的密度进行测量，请将他们的实验步骤补充完整：

（1）小明将天平放在水平台面上，将游码移到标尺的零刻线处．横梁静止时，指针指在分度盘中央刻度线的左侧，如图甲所示．为使横梁在水平位置平衡，应将横梁右端的平衡螺母向________端移动．
（2）将盛有适量液体的杯子放在调节好的天平左盘内，测出杯子和液体的总质量为128g．然后将杯中液体的一部分倒入量筒中，如图乙所示，再将盛有剩余液体的杯子放在天平左盘内，改变砝码的个数和游码的位置，使天平横梁再次在水平位置平衡，此时右盘中砝码质量和游码在标尺上的位置如图丙所示，则杯子及杯内剩余液体的总质量为_______g．
（1）根据上述实验数据计算液体的密度为__________kg/m1．
（拓展）
（4）小红利用一个装有足量的水的大水槽，一把刻度尺，一只平底试管（厚度忽略不计），对液体密度进行了测量：
①将平底试管放入水槽中，使其竖直漂浮在水面上，用刻度尺测出平底试管底部到水面的距离h1；
②_______________,用刻度尺测出平底试管底部到水面的距离h2；
③再用刻度尺测出_____________；
已知水的密度为ρ水,利用上述测量出的物理量和已知量计算液体密度的表达式是：ρ液=________．
19．在“测定小灯泡的功率”的实验中，选用了如图甲所示的器材，其中电源为3节新干电池，小灯泡的额定电压为2.5V（小灯泡的额定功率小于1W），滑动变阻器标有“25Ω 1A”

（1）请你用笔画线代替导线，将图甲所示的电路连接完整．（请用签字笔在答题卡上连线）
（2）连接电路过程中，滑片P应置于 端．（选填“A”或“B”）
（3）闭合开关后，无论怎样移到滑片P，小灯泡几乎不发光，两电表均有较小示数且保持不变，则故障可能是 ．
（4）排出故障后，移到滑动变阻器P到某处时，电压表示数为2V，若要测小灯泡的额定功率时，应将滑片P向 端移动（选填“A”或“B”）．当小灯泡正常发光时，电流表示数如图乙所示，则通过小灯泡的电流是 A，小灯泡的额定功率是 W．
（5）利用该电路继续探究电流跟电阻的关系时，需将小灯泡换成适当的定值电阻R，其他器材不变．若实验时保持电压表示数为2V不变，则更换的电阻阻值不能大于 ．
20．在研究凸透镜及其成像规律的实验中：

（1）小明将蜡烛、凸透镜和光屏按图示位置放置时，光屏上恰能呈现烛焰倒立、_______的清晰实像，此时光在光屏上发生_________（选填“镜面”或“漫”）反射．
（2）小华测焦距f时，将凸透镜正对太阳，在透镜下方的白纸上呈现一光斑时，测得光斑到透镜的距离为l，将白纸再远离透镜一段距离，发现白纸上又出现了相同大小的光斑，则l_________f（选填“大于”、“等于”或“小于”）；小华取了一发光的小电灯放在凸透镜主光轴上离光心距离为l处，在透镜另一侧将白纸沿主光轴远离透镜过程中，纸上的光斑大小将_________（选填“变大”、“变小”或“不变”）.
（3）当蜡烛靠近凸透镜时，烛焰的像将落在光屏的______（填“前”或“后”）方．
（4）在第（3）小题的情况下，若用此实验模拟人眼的调节功能，重新在光屏上得到清晰的像，应该进行的操作是 ______．
A．将光屏靠近凸透镜 B．将光屏远离凸透镜
C．换焦距更大的凸透镜 D．换焦距更小的凸透镜．
21．在探究“凸透镜成像规律”的实验中． 如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f =_______cm．
在做实验前，应将蜡烛、凸透镜和光屏三者依次固定在光具座上并调节三者的中心在______ ．如图乙，光屏上呈现清晰的像，此像的性质是___________的实像．这与________（填“照相机”、“投影仪”或“放大镜”）的成像特点相同．实验时，光屏上得到了蜡烛清晰的像，一同学不小心在凸透镜上溅了一个小泥点，则光屏上____（选填“有”或“没有”）小泥点的像或影子．如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中_______处能观察到烛焰的像．随着实验的进行，蜡烛在燃烧的过程中逐渐变短，像成在了光屏的上方，如果只移动凸透镜，应将凸透镜向___________（选填“上”或“下”）移动，就可以让像成在光屏的中央．如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向透镜移动适当距离后光屏上再次呈现清晰的像．则该眼镜是_______眼镜（近视／远视）．

22．同学们在“探究小灯泡的亮度与功率的关系”实验中，所用电源电压为6 V，灯泡的额定电压U0="3.8" V，额定功率在1~1.5 W的范围内。

按图甲所示的电路图，请你用笔画线代替导线将图乙的电路补充完整。小杜同学在实验过程中，将滑动变阻器的滑片P缓慢向B端移动，小灯泡的实际功率将_______（选填“变大”、“变小”或“不变”）；同时观察到小灯泡的亮度将变_________（选填“亮”或“暗”）。另一组的小张同学在实验过程中发现电流表、电压表示数如图丙所示，此时电流表的示数是______A，电压表的示数是______V；经分析造成这种现象的原因是___________。小张同学重新调整电路连接后，继续探究小灯泡在额定功率时的亮度，但发现无法准确读出额定电压，他用（3）小问中所测数据先算出灯泡的电阻RL，再根据P0=计算灯泡的额定功率。按此方法算出灯的额定功率比真实值偏__________（选填“大”或“小”），原因是____________。
五、计算题（本大题共2小题，共13分）
23．如图所示是某家用电热水器的简化电路图，温控开关 S 可根据水温自动切换加热和保温两种状态，R1、R2是发热电阻，热水器主要参数如下表.[水的比热容为 4.2×103J(kg·℃)]
额定功率
220V
容积
30L
加热功率
2000W
保温功率
800W

①开关 S 跳至_________触点位置时，热水器进入保温状态．水箱内装满水时，水的质量为_________kg.
②R2 的阻值为多大________?
③水箱中装满初温为 25℃的水，加热 35 min 使温度升高到 55℃，水需要吸收多少热量___________?
④在上述加热状态下，热水器正常工作 35 min 需消耗多少电能________? 加热效率是多少__________?
24．图a是小红家一台快速电热水壶，铭牌如右表、为了测量它烧水时的实际功率，小红和父亲合作进行了如下实验：关掉家里所有用电器，将该电水壶装了0.6kg、20℃的水，接入家庭电路中，闭合壶的开关，测得壶中的水从20℃上升到100℃所用的时间是4min．同时观察到家中电能表（见图（b）转过的转数正好为90转（r）、水的比热容：c=4.2×103J/（kg•℃）．请根据相关信息求：
产品型号：KS-12
最大容积：1.2L
额定电压：220V～
额定频率：50Hz
额定功率：1000W

（1）电水壶中水吸收的热量？
（2）电水壶烧水的实际功率？
（3）电水壶加热的效率。
六、综合能力题（本大题共3小题，共18分）
25．阅读短文，回答问题:
电铃
电流的效应是多方面的，电流三大效应是指电流的热效应、化学效应和磁效应．具体体现是:
一、电流的热效应：电流通过导体要发热，这叫做电流的热效应．如电灯、电炉、电烙铁、电焊等，都是电流的热效应的例子．
二、电流的化学效应：电流通过导电的液体会使液体发生化学变化，产生新的物质．电流的这种效果叫做电流的化学效应．如电解、电镀、电离等就属于电流的化学效应的例子．
三、电流的磁效应：给绕在软铁心周围的导体通电，软铁心就产生磁性，这种现象就是电流的磁效应．如电磁铁、蜂鸣器、电磁扬声器等都是利用电流的磁效应制成的．电流产生的磁性强弱与电流的大小、线圈匝数的多少有关，若电流越大，线圈匝数越多，电流产生的磁性就越强．
如图甲所示是电铃工作原理图．开关闭合，线圈有电流通过产生了磁性，把衔铁吸过来使小锤打击铃碗发出声音，同时弹簧片与螺钉分离，电路断开线圈失去了磁性，衔铁又被弹回使小锤离开铃碗，弹簀片与螺钉接触，电路重新闭合．不断重复，电铃便发出连续击打声了．
电铃的工作原理是利用了电流的______效应．电铃工作时间长了，线圈会微微发烫，这是由于电流的___效应而产生的．请在图中用箭头表示出其电流方向___________．弹性片不适宜选用（____________） 材料来制作． (不定项选择，全对才得分)
A、钢铁 B、塑料 C、 橡胶 D、石墨某同学为了研究电铃工作时电流的状况，在原理图中多串联了一个指示灯(如图乙)，当电铃正常工作时，该指示灯的状态会是（__________）.
A、一直亮 B、不断闪亮 C、不会亮 D、一闪后就不亮开关闭合，发现指示灯一直在亮，但小锤无法撞击铃碗，电铃无法工作．有什么方法进行调整？ (写成一种即可)________________________
26．阅读下面的短文．
潜艇的“耳目”﹣﹣声呐
潜艇最大的特点是它的隐蔽性，作战时需要长时间在水下潜航，这就决定它不能浮出水面使用雷达观察，而只能依靠声呐进行探测，所以声呐在潜艇上的重要性更为突出，被称为潜艇的“耳目”．
声呐能够向水中发射声波，声波的频率大多在10kHz﹣30kHz之间，由于这种声波的频率较高，可以形成较强指向性．声波在水中传播时，如果遇到潜艇、水雷、鱼群等目标，就会被反射回来，反射回来的声波被声呐接收，根据声信号往返时间可以确定目标的距离． 人耳能够听到声呐发出的声波的频率范围是________ kHz到________ kHz．（1kHz=1000Hz） 如果停在海水中的潜艇A发出的声波信号在10s内接收到经B潜艇反射回来的信号，且信号频率不变，潜艇B与潜艇A的距离s是多少_________？（设声波在海水中传播速度为1500m/s）
27．小王家购买了一辆小汽车，他将小汽车里里外外都看了个遍，发现汽车上许多地方都用到了物理知识，下面就是他思考的一些问题，请你帮他补充完整。
汽车发动机的冷却系统选择水作为工作物质，因为水的_________大。汽车发动机属于汽油机，汽油机工作时可以将内能转化为机械能的是______冲程。若小汽车以90kW的恒定功率输出，其运动速度v与时间t的关系如图所示，则在第15s至25s内，小汽车在运动过程中受到的阻力为_______N。
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、 (1)正确的电路图是甲；(2)800W；(3)0.6kg
【解析】
(1)因小明家的电路允许通过的最大电流为10A，由可得，家庭电路的最小总电阻

因串联电路的总电阻等于各分电阻之和，且并联电路的总电阻的倒数等于各分电阻倒数之和，所以，甲电路图中总电阻大于20Ω，乙电路图总电阻小于20Ω，则正确的电路图为甲电路图；
(2)由题意可知，养生壶加热过程中的平均功率等于50℃时电路的总功率，则该养生壶烧水时的平均功率：

(3)该养生壶烧水时，5min内消耗的电能：

由可得，水吸收的热量：

由可得，加热水的质量：

答：(1)正确的电路图是甲；(2)该养生壶烧水时的平均功率为800W；(3)若该养生壶烧水时消耗电能的84%转化为水的内能，5min能将0.6kg的水从20℃加热至100℃。
2、C
【解析】
A、冰熔化成水后，在冰刀和冰面之间，使接触面变光滑（或使接触面分开），来达到减小摩擦的效果，故A正确；
B、自由滑雪空中技巧运动员在空中加速下落过程中，运动员的重力势能变小，动能增加，故重力势能转化为动能，故B正确；
C、冰壶被推出后，能在冰面上继续滑行是因为冰壶具有惯性，不能说受到惯性作用，故C错误；
D、弯道上沿曲线滑行的运动员的运动方向时刻在发生改变，因此弯道上沿曲线滑行的运动员一定受非平衡力作用，运动状态在改变，故D正确。
3、C
【解析】
A、初中物理课本的长度在30cm左右，选项A错误
B、人体的正常体温是36.5℃左右，故B错误；
C、一斤鸡蛋大约10个，因此一个鸡蛋的质量大约为0.05kg，若承载两个鸡蛋保持静止不动，大约需要0.05kg×2×10N/kg=1N，故C正确；
D、人们常用“眨眼之间”形容时间短，正常眨一次眼的时间不到1s，故D错误；
4、C
【解析】
A．墙上“孔雀”属于影子，由光的直线传播形成的，故A不符合题意；
B．缸中“游鱼”是光的折射现象，故B不符合题意；
C．平静湖面上月亮的倒影，属于平面镜成像，由于光的反射形成的，故C符合题意；
D．雨后彩虹，太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象，故D不符合题意。
故选C。
5、D
【解析】
滑轮组中，有三段绳子承担，因此拉力移动的距离为3S，则总功为3F2S，A错误；拉力的有用功为F1S，则额外功是3F2S-F1S，B错误，D正确；机械效率为 ，C错误；
考点：有用功，总功和额外功，滑轮组的机械效率．
6、D
【解析】
A、控制电灯的开关接在了零线上时，更换灯泡时易发生触电事故，故A错误。
B、发现有人触电时，先切断电源，后实施抢救；人是导体，如果拉触电者，施救者也会触电，故B错误。
C、家庭电路中各用电器是并联的，同时使用多个大功率用电器，会造成干路电流过大，引起火灾，故C错误；
D、使用测电笔时，手必须接触笔尾金属体，用笔尖接触被检验导线，才能辨别火线和零线，故D正确。
7、C
【解析】
分析：动能大小的影响因素：质量、速度．质量越大，速度越大，动能越大．
重力势能大小的影响因素：质量、被举得高度．质量越大，高度越高，重力势能越大．
弹性势能的影响因素是弹性形变的程度，形变越大，势能越大．
解答：AB、人在下降过程中，弹性绳绷直前，高度减小，重力势能减小，速度变大，则动能变大，故AB错误；
CD、下降到最低点时，人的速度减小为0，动能最小；高度最小，重力势能最小；弹性绳的形变最大，则弹性势能最大，故C正确，D错误．
故选C．
【点睛】掌握动能、重力势能的影响因素．利用控制变量法能判断动能、重力势能的变化．

二、填空题（本大题7小题，共21分）
8、4 4
【解析】
根据欧姆定律公式的变形可计算电阻，而电阻的大小只与导体的长度、材料、横截面积和温度有关，所以改变电压并不能影响电阻大小．
9、振动 音色 传播过程中
【解析】
声音是由物体振动产生的，火车驶过，车身和铁轨的撞击使铁轨振动而发出轰隆声；不同发声体发出声音的音色不同，所以附近的人们可以根据声音的音色立即判断出是一列火车经过；人们嫌吵时，选择关上窗户，这是在传播过程中减弱噪声。
10、3.50 184.4s
【解析】
由图甲可知，刻度尺的分度值是1mm，被测木块所对刻度尺的起始刻度值为0.00cm，终了刻度值为3.50cm，所以木块的长度为3.50cm；由图乙中停表所示停表可知，停表的分针示数为3min，秒针示数为4.4s，故停表的示数是3min4.4s＝184.4s。
11、形状 相互
【解析】
力的作用效果有两个：一是改变物体的运动状态（指速度的大小和方向），二是改变物体的形状运动员穿着滑雪板踩在松软的雪地上发现雪地凹陷下去，说明力可以改变物体的形状，手杖轻轻一推，运动员向前滑了出去，说明物体间力的作用是相互的．
12、450 36
【解析】
由图可知，，则绳子自由端移动的速度为：
；
10s绳子自由端通过的距离为：
；
根据得，拉力做功为：；
由可得有用功：
；
物体通过的距离为：；
由可得，物体A所受的摩擦力：．
13、增大 减小
【解析】
列车快速行驶时，带动空气流动速度增大，压强减小，人贴近列车方向的压强减小，远离列车方向的压强不变，人受到压强差的作用，人被推向列车，造成事故。
14、右 投影仪 右 远视眼
【解析】
(1)由题意知，f＝10cm，由图知，此时物距u＝15cm，处于f与2f之间，成倒立放大的实像，像距应大于2f，将光屏向右移动；投影仪是根据这个原理制成的；(2)由题意知，所换凸透镜的焦距变大，说明折光能力变弱，这样像距变大，类似远视眼的成因．

三、作图题（共7分）
15、
【解析】
因为过凸透镜光心的光线传播方向不变，连接SS’，交凸透镜的主光轴于一点，此点即为凸透镜的光心，过交点垂直主光轴画出凸透镜．入射光线SA交凸透镜于点A，连接AS’并用箭头标出光的传播方向．
如图：

考点：凸透镜的光路图
16、
【解析】
（1）左管内装有与水面相平水，管内水与槽内水对橡皮膜的压强相同，分析橡皮膜的状态；（2）中间管内装有与水面相平的煤油，橡皮膜上面受到煤油的压强，下面受到水的压强，根据液体压强公式判断橡皮膜上下表面受到的压强大小关系，进而判断出橡皮膜的形状；
（3）右管内装有与高于水面的水，橡皮膜上面受到水的压强，下面受到水的压强，根据液体压强公式判断橡皮膜上下表面受到的压强大小关系，进而判断出橡皮膜的形状．
【详解】
左管内装有与水面相平水，管内外深度相同，根据p水=ρ水gh水可知管内水与槽内水对橡皮膜的压强相同，橡皮膜处于水平状态；
中间管内，煤油对橡皮膜的压强：p煤油=ρ煤油gh煤油，水对橡皮膜的压强：p水=ρ水gh水，由题知，h煤油=h水，ρ煤油＜ρ水，所以p酒精＜p水，所以中间管中的橡皮膜向上凹；
右管内水对橡皮膜的压强：p水1=ρ水gh水1，管外水对橡皮膜的压强：p水=ρ水gh水2，由题知，h水1＞h水2，所以p水1＞p水2，所以右管中的橡皮膜向下凸，如图所示：

17、
【解析】
过木块的重心作竖直向下的力，即重力，符号为G；木块有向沿面向下运动的趋势，故受到沿斜面向上的摩擦力，过重心作沿斜面向上画出摩擦力f。示意图如下：

四、实验题（本大题共5小题，共20分）
18、右 62 1.1×101 将适量的待测液体倒入平底试管中，使其仍能竖直漂浮在水面上 试管内液柱的高度h1 ρ水
【解析】
（1）如图，指针指在分度盘的左侧，说明天平的右端上翘，平衡螺母向上翘的右端移动；
（2）由图丙可知，杯子及杯内剩余液体的总质量m'=50g+10g+2g=62g；
（1）倒入量筒中液体的质量：m=m总-m'=128g-62g=66g，由图乙可知液体的体积为60cm1,液体的密度：ρ==1.1g/cm1=1.1×101kg/m1．
（4）将平底试管放入水槽中，使其竖直漂浮在水面上，设空平底试管的底面积为S，则G试管=G排水1=ρ水Sh1，将适量的待测液体倒入平底试管中，使其仍能竖直漂浮在水面上，用刻度尺测出平底试管底部到水面的距离h2；G液体+G试管=G排水2=ρ水Sh2；用刻度尺测出试管内液柱的高度h1，G液体=ρ液体Sh1，ρ液体Sh1+ρ水Sh1=ρ水Sh2，ρ液体=ρ水．
19、（1）如下图所示；（2）B；（3）滑动变阻器同时接A、B接线柱；（4）A；0.24；0.6；（5）20Ω

【解析】
试题分析：（1）滑动变阻器与待测电阻应串联在电路中，滑动变阻器采用一上一下的接法，灯泡正常发光时的电流为：I===0.4A；故电流表量程为0﹣0.6A，如上图所示；（2）为确保电路安全，在开关闭合前，应将变阻器滑片P滑至B端；（3）无论怎样移到滑片P，小灯泡几乎不发光，两电表均有较小示数且保持不变，这说明滑动变阻器起不到调节电阻的作用，两表示数较小，说明滑动变阻器阻值较大，故故障原因是滑动变阻器接了下面的两个接线柱AB；（4）电压表示数为2V＜2.5V，根据串联电路分压的规律可知，需减小滑动变阻器两端电压，即减小滑动变阻器接入电路的阻值，故将滑片向A移动；当小灯泡正常发光时，电流表的示数是0.24A，所以其额定功率P=UI=2.5V×0.24A=0.6W；（5）在探究电流跟电阻的关系的实验中，保持电阻两端的电压为2V不变，滑动变阻器两端分压为：4.5V﹣2V=2.5V，定值电阻与滑动变阻器串联，通过它们的电流相等，滑动变阻器分压与定值电阻分压之比为2.5V：2V=5：4，滑动变阻器最大阻值为25欧姆，则定值电阻最大阻值为R=25Ω×=20Ω。
【考点定位】电功率的测量
20、缩小 漫 小于 变大 后 D
【解析】
(1)由图知，像距小于物距，所以此时成倒立缩小的实像，能够从不同方向看到光屏上的像，所以光在光屏上发生漫反射；
(2)将白纸再远离透镜一段距离，发现白纸上又出现了相同大小的光斑，说明开始光屏在焦点前，后一次在焦点后，即l小于f，将发光的小电灯放在凸透镜主光轴上离光心距离为l处时，光线通过凸透镜后是发散的，所以将白纸沿主光轴远离透镜过程中，纸上的光斑大小将逐渐变大．
(3)根据凸透镜成像规律“物近像远像变大”可知，将蜡烛向凸透镜靠近时，烛焰的像将落在光屏的后方；
(4)像成在光屏的后方说明焦距较大，为了能得到清晰的像应换用焦距更小的凸透镜，故选D；
21、10或10.0 同一高度 倒立放大 投影仪 没有 B 下 远视
【解析】
(1)由图甲知，焦点到凸透镜的距离为：
20.0cm−10.0cm＝10.0cm，
所以凸透镜的焦距为：
f＝10.0cm；
(2)实验的，应调整烛焰、凸透镜和光屏三者的中心在同一高度；
(3)由图乙知，当蜡烛在刻度尺的10cm处，u＝15cm，2f>u>f，凸透镜成倒立放大的实像，这与投影仪的成像特点相同；
(4)实验时，光屏上得到了蜡烛清晰的像，一同学不小心在凸透镜上溅了一个小泥点，则光屏上没有小泥点的像或影子。
(5)如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，此时：
u＝16cm−10cm＝6cm，
u<f时，凸透镜成正立放大的虚像，光屏上接不到，透过凸透镜观察蜡烛看到正立放大的虚像；虚像与成像物体同侧，所以应从B处观察；
(6)随着实验的进行，蜡烛在燃烧的过程中，蜡烛变短，烛焰的像将位于光屏中心的上方，应该将透镜向下调节才能使像回到光屏中央；
(7)将一副眼镜放在蜡烛和凸透镜之间，结果，光屏上原来清晰的像变模糊了，他只将光屏向靠近凸透镜的方向移动适当距离时，又在光屏上观察到蜡烛清晰的像，说明提前成像了，故放置的是使光线会聚的凸透镜，这种眼镜是用来矫正远视眼的。
22、 变大 亮 0.2 10 电压表选错量程 大 灯丝电阻随温度升高会增大
【解析】
（1）根据电路图，电压表并联在小灯泡两端，开关连接滑动变阻器上接线柱，答案如图。

（2）滑片P向B端移动，电阻变小，电流变大，小灯泡实际功率变大，小灯泡的亮度将变亮。
（3）电流表所用量程为0~0.6A，电流表示数为0.2A，因为小灯泡的额定电压为3.8V，所以电压表所用量程为0~15V，此时电压表的读数为10V，大于电源电压，造成这一现象的原因是电压表选错量程。
（4）因为灯丝电阻随温度升高会增大，在（3）中测得的电阻比小灯泡正常发光电阻小，所以按此方法算出灯的额定功率比真实值偏大。

五、计算题（本大题共2小题，共13分）
23、b 30 36.3Ω 3.78×106J 4.2×106J 90%
【解析】
①由电路图可知，开关S跳至b触点位置时，两电阻串联，电路电阻较大，开关S跳至a触点位置时，只有电阻R1接入电路，电阻R2被断开，此时电路电阻较小，电源电压U一定，由P=可知，电阻越大，电路功率越小，电阻越小，电热水器功率越大，因此当开关S跳至b触点位置时，电路阻值较大，电功率较小，电热水器处于保温状态．已知电热水器的容积V=30L=30dm3=0.03m3，由ρ=可知，水的质量：m=ρV=1.0×103kg/m3×0.03m3=30kg；
②当开关S跳至a触点位置时，只有电阻R1接入电路，由P=可知，电阻阻值：R1===24.2Ω，开关S跳至b触点位置时，两电阻串联，由P=可知：P保温===800W，解得：R2=36.3Ω；
③水吸收的热量：Q吸=cm△t=4.2×103J/(kg•℃)×30kg×(55℃-25℃)=3.78×106J；
④由P=可得，加热状态下，热水器正常工作35min需消耗电能W=P加热t=2000W×35×60s=4.2×106J，加热效率η=×100%=×100%=90%．
24、（1）2.016×105J（2）900W（3）93%
【解析】
（1）水吸收的热量Q=cm△t=4.2×103J/（kg•）×0.6kg×80=2.016×105J；
（2）消耗的电能W==0.06KW•h=216000J；电水壶烧水的实际功率P===0.9kW=900W；
（3）电水壶加热的效率η==×100%=93%；

六、综合能力题（本大题共3小题，共18分）
25、磁 热 BCD B 增加线圈匝数；增大电源电压
【解析】
（1）根据短文知道，电流的三个效应是：电流通过导体要发热的电流热效应；电流通过导电的液体会使液体发生化学变化而产生新的物质的电流的化学效应；电流流过导体时导体周围产生磁场的电流磁效应；电铃是利用电流的磁效应制成的；电铃工作时间长了，线圈会微微发烫是电能转化成了内能，这是电流的热效应；
（2）电路中的电流方向是从电源的正极出发，回到负极，故电路中的电流方向如下：

（3）磁铁具有吸引铁、钴、镍的性质，为了能使磁铁吸引弹性片，所以，弹性片不适宜选用B塑料、C橡胶、D石墨等材料来制作；
（4）由图知道．当通电时，电磁铁有电流通过，产生了磁性，把小锤下方的弹性片吸过来，使小锤打击电铃发出声音，同时电路断开，电磁铁失去了磁性，小锤又被弹回，电路闭合，不断重复，电铃便发出连续击打声了，指示灯与电铃串联，当电铃工作时，该指示灯的状态会是不断闪亮，故B正确；
（5）开关闭合，发现指示灯一直在亮，但小锤无法撞击铃碗，电铃无法工作，则说明电磁铁磁性太弱，因为影响电磁铁磁性强弱的因素是：电流大小、线圈匝数多少、有无铁芯，所以，调整方法是：增加线圈匝数或者增大电源电压．
26、0.02 20 7500m
【解析】
试题分析：（1）超声是指高于20000Hz的声音，次声是指低于20Hz的声音．人耳无法听到超声和次声．
（2）先算出超声波从潜艇A传到潜艇B的时间，再根据速度公式求两者的距离．
解：（1）人耳只能听到20Hz到20000Hz，即0.02kHz到20kHz之间的声音；
（2）①超声波从潜艇A传到潜艇B的时间：
t=×10s=5s，
潜艇B与潜艇A的距离：
s=vt=1500m/s×5s=7500m；
故答案为（1）0.02；20；（2）7500m．
【点评】本题综合性很强，考查学生对声音知识的综合运用能力．在计算距离时，注意回声测距需要计算单程的长度，这一点容易失误．
27、比热容 做功 3000
【解析】
(1)因为水的比热容大，和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车上的散热器用水作为冷却剂；
(2)汽油机工作时，将内能转化为机械能的是做功冲程；
（3）轿车的功率P=90kW=9×104W，轿车发动机做功：W=Pt=9×104W×50s=4.5×106J；由图示知轿车匀速运动时的速度是v=30m/s；∵P===Fv，∴轿车运动过程中受到的阻力：f=F===3000N.
