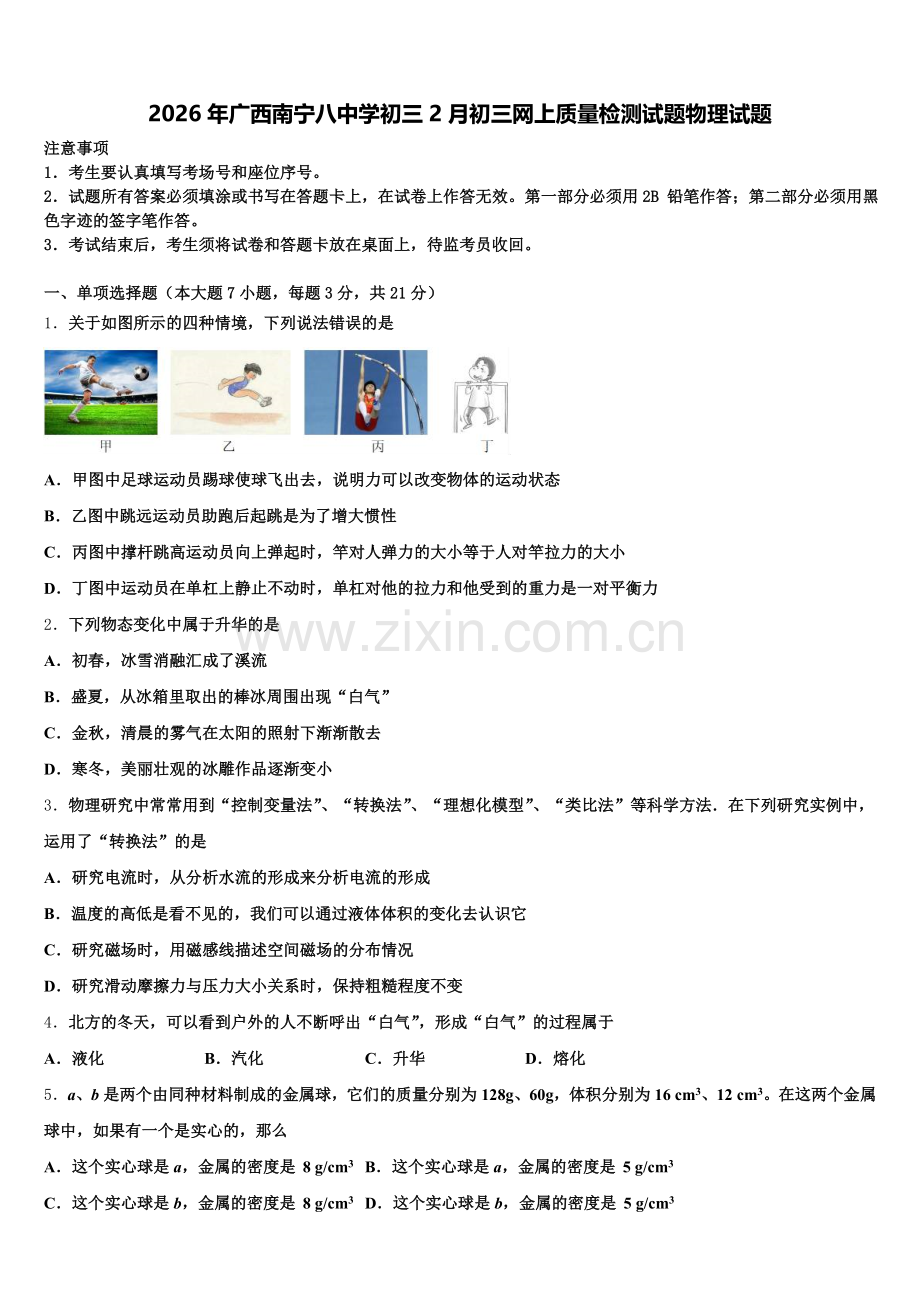

2026年广西南宁八中学初三2月初三网上质量检测试题物理试题
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。

一、单项选择题（本大题7小题，每题3分，共21分）
1．关于如图所示的四种情境，下列说法错误的是

A．甲图中足球运动员踢球使球飞出去，说明力可以改变物体的运动状态
B．乙图中跳远运动员助跑后起跳是为了增大惯性
C．丙图中撑杆跳高运动员向上弹起时，竿对人弹力的大小等于人对竿拉力的大小
D．丁图中运动员在单杠上静止不动时，单杠对他的拉力和他受到的重力是一对平衡力
2．下列物态变化中属于升华的是
A．初春，冰雪消融汇成了溪流
B．盛夏，从冰箱里取出的棒冰周围出现“白气”
C．金秋，清晨的雾气在太阳的照射下渐渐散去
D．寒冬，美丽壮观的冰雕作品逐渐变小
3．物理研究中常常用到“控制变量法”、“转换法”、“理想化模型”、“类比法”等科学方法．在下列研究实例中，运用了“转换法”的是
A．研究电流时，从分析水流的形成来分析电流的形成
B．温度的高低是看不见的，我们可以通过液体体积的变化去认识它
C．研究磁场时，用磁感线描述空间磁场的分布情况
D．研究滑动摩擦力与压力大小关系时，保持粗糙程度不变
4．北方的冬天，可以看到户外的人不断呼出“白气”，形成“白气”的过程属于
A．液化 B．汽化 C．升华 D．熔化
5．a、b是两个由同种材料制成的金属球，它们的质量分别为128g、60g，体积分别为16 cm3、12 cm3。在这两个金属球中，如果有一个是实心的，那么
A．这个实心球是a，金属的密度是 8 g/cm3 B．这个实心球是a，金属的密度是 5 g/cm3
C．这个实心球是b，金属的密度是 8 g/cm3 D．这个实心球是b，金属的密度是 5 g/cm3

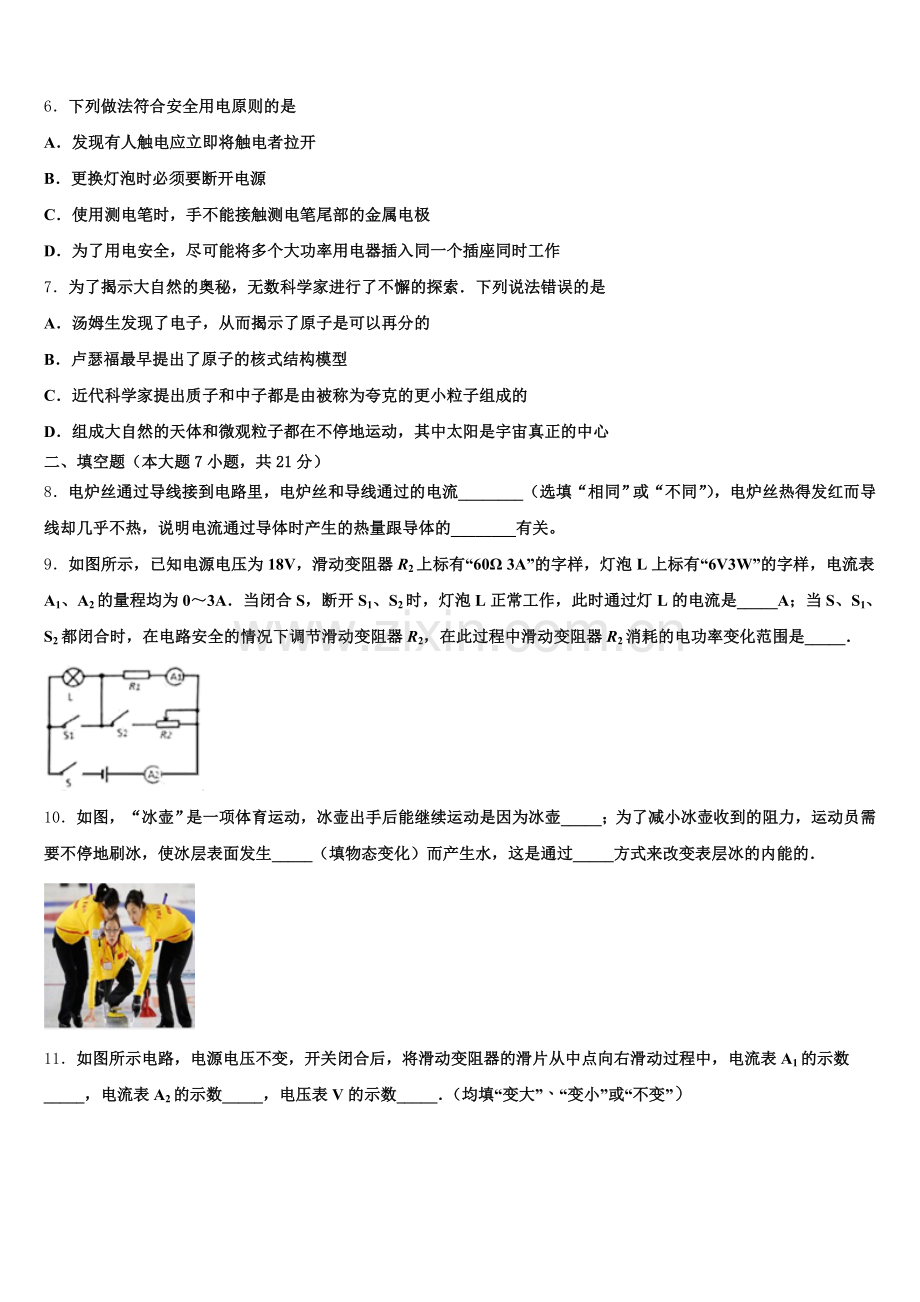

6．下列做法符合安全用电原则的是
A．发现有人触电应立即将触电者拉开
B．更换灯泡时必须要断开电源
C．使用测电笔时，手不能接触测电笔尾部的金属电极
D．为了用电安全，尽可能将多个大功率用电器插入同一个插座同时工作
7．为了揭示大自然的奥秘，无数科学家进行了不懈的探索．下列说法错误的是
A．汤姆生发现了电子，从而揭示了原子是可以再分的
B．卢瑟福最早提出了原子的核式结构模型
C．近代科学家提出质子和中子都是由被称为夸克的更小粒子组成的
D．组成大自然的天体和微观粒子都在不停地运动，其中太阳是宇宙真正的中心
二、填空题（本大题7小题，共21分）
8．电炉丝通过导线接到电路里，电炉丝和导线通过的电流________（选填“相同”或“不同”），电炉丝热得发红而导线却几乎不热，说明电流通过导体时产生的热量跟导体的________有关。
9．如图所示，已知电源电压为18V，滑动变阻器R2上标有“60Ω 3A”的字样，灯泡L上标有“6V3W”的字样，电流表A1、A2的量程均为0～3A．当闭合S，断开S1、S2时，灯泡L正常工作，此时通过灯L的电流是_____A；当S、S1、S2都闭合时，在电路安全的情况下调节滑动变阻器R2，在此过程中滑动变阻器R2消耗的电功率变化范围是_____．

10．如图，“冰壶”是一项体育运动，冰壶出手后能继续运动是因为冰壶_____；为了减小冰壶收到的阻力，运动员需要不停地刷冰，使冰层表面发生_____（填物态变化）而产生水，这是通过_____方式来改变表层冰的内能的．

11．如图所示电路，电源电压不变，开关闭合后，将滑动变阻器的滑片从中点向右滑动过程中，电流表A1的示数_____，电流表A2的示数_____，电压表V的示数_____．（均填“变大”、“变小”或“不变”）

12．如图所示的实验中，抽去中间的玻璃板，过一会儿下方玻璃杯中的二氧化氮气体颜色变浅，上方玻璃杯中的空气颜色变深，由此现象主要说明气体分子______．

13．若要使两灯泡并联，请在圆圈中填上合适的电表

14．爱米用力拉弓射箭，力的作用效果是改变了弓的_____，箭以30m/s的速度飞行60m，所用时间为_____．
三、作图题（共7分）
15．如图，画出物体静止在斜面上时受到的摩擦力和物体对斜面压力的示意图；
（_____）

16．是物体，是物体通过凸透镜所成的像，是主光轴．请用尺规作图，画出凸透镜的位置及凸透镜两侧的焦点．

17．如图所示，重3N的小球从斜面上滚下，请在图中画出小球所受重力的示意图．

四、实验题（本大题共5小题，共20分）
18．某实验小组的同学用图甲所示的器材测量小灯泡电功率。已知待测小灯泡额定电压为3.8V、小灯泡的额定功率估计在1.2W左右，三节新干电池，电流表（0﹣0.6A，0﹣3A）、电压表（0﹣3V，0﹣15V）、滑动变阻器(10Ω 1.5 A)和开关各一个，导线若干。

（1）请用笔画线表示导线将图甲的电路连接完整，要求滑片向A端移动时小灯泡变暗（导线不允许交叉）。
（__________）
（2）连接好电路后闭合开关，小明发现小灯泡没有发光，但电流表有示数，接下来应进行的操作是_______。
（3）小明根据实验中获得的数据绘制的小灯泡“I﹣U”图象如图乙所示，则小灯泡的额定电功率为_______W。

（4）用如图甲所示的方法测量小灯泡的电功率，为减小测量误差，所选用的电压表的内阻值应___________（选填“远小于”、“接近”或“远大于”）小灯泡的灯丝阻值。
（5)在实验中当灯泡两端电压为 4.5 V 时，由于实验时间过长而烧坏了。小明断开开关，用规格为“3.8V 0.8W”的小灯泡替换已烧坏的小灯泡，再次闭合开关后，为了测量新换灯泡的额定功率，应使滑动变阻器的滑片___________(选填“位置不变”“向A端移动”或“向B端移动”)。
19．小明在探究电流与电阻关系的实验中，使用的电源为两节新干电池．

（1）如图所示，甲图为实验电路，请在接错的一根导线上打“×”，再用笔画线代替导线将电路改正（导线不允许交叉）；
（________）
（2）电路改正后闭合开关，发现电流表示数几乎为零，电压表有示数，出现这种现象的原因可能是______．
（3）小明进行了三次实验，记录数据如下表所示：
实验序号
电阻
电流
1
5
0.40
2
10
0.20
3
20
0.10
通过表中的数据，可以得出结论______________．
（4）根据上表数据及相关的已知条件计算，三次实验中，滑动变阻器连入电路的最大阻值为_______．
（5）小明在桌子上发现一个未知的定值电阻，为了测量电阻阻值的大小，小明用这个定值电阻换掉原电路中的，调节滑动变阻器，两电表的示数如图乙所示，此定值电阻的阻值为_______．同组的小刚说小明所测得电阻误差较大，原因是__________．
（6）实验中，如果电流表突然损坏，已知滑动变阻器的最大阻值为，被测电阻的阻值为，电源电压未知且保持不变，请你利用剩下的器材测出，在方框内画出此时的实验电路图．
（_________）

20．小杰同学在探究“光的反射规律”时将一块平面镜放在水平桌面上，再把一张硬纸板竖直放在平面镜上，让一束光线贴着纸板沿EO方向入射，如图甲所示；
小杰想探究反射光线、入射光线和法线是否在同一平面内，应将纸板_____（选填“A”或“B”）绕ON向前或向后弯折；改变入射角大小做三次实验后得出数据如下表，结论为________________；当入射光垂直于镜面入射时，此时反射角为_______度．
实验次数
入射角
反射角
1
15°
15°
2
30°
30°
3
70°
70°
（3）另一同学也把一束光贴着纸板A射到O点（如图乙所示），但纸板并未与平面镜垂直，此时反射光线、入射光线和法线______（选填“在”或“不在”）同一平面内，此时______（选填“能”或“不能”）在纸板B上观察到反射光线．
21．小阳在利用吸管喝饮料时认为“饮料是靠嘴的吸力进入口中的，而不是靠大气压进入口中的”，而小明认为他的说法是错误的，为此他准备了如下一些器材：一个装满水（可以饮用）的玻璃瓶，一个可以塞紧瓶口的塞子，塞子上开有两个孔，其中一个孔中插有一支吸管并与塞子压紧．请你帮助小明设计一个实验证明小阳的说法是错误的．写出实验步骤并加以说明．
22．用如图所示装置探究萘熔化时温度的变化规律．请回答下列问题：

①将装有萘的试管放入水中加热，而不是用酒精灯直接对试管加热，这样做不但能使物质均匀受热，而且萘温度上升速度较_____（填“快”或“慢”），便于及时记录各个时刻的温度．
②萘加热一段时间后，可看到烧杯中有“白气”冒出，“白气”是_____（物态变化）现象．
五、计算题（本大题共2小题，共13分）
23．如图所示，闭合开关后，标有“6V 3W”的小灯泡正常发光，电流表的示数为0.8A．

求：（1）通电1min，电灯消耗的电能；
（2）电阻R的阻值．
24．赵磊和家人在郊外野餐，用木炭烧水。锅内装有5kg水，把水从18℃加热至98℃，已知水的比热容为4.2×103J/（kg•℃）。在这个过程中用掉500g的木炭，已知木炭的热值3.36×107J/kg。求：在这个过程中水吸收的热量；在这个过程中木炭放出的热量；烧水的效率。
六、综合能力题（本大题共3小题，共18分）
25．人们对自我保健越来越关注．图甲为某品牌足浴盆及相关参数．其内部电路可分为工作电路和控制电路两部分（如图乙所示）．闭合总开关S，当足浴盆有水注人到一定量时压控开关S1，S2就会自动闭合，此时R1、R2会同时工作，加热至40℃时，控制电路中的电磁铁会将衔铁吸合，自动进入保温模式．

（1）图乙的工作电路中，处于保温状态时，工作的电阻是_____．压控开关S1的作用是防止_____，达到保护电路的目的．
（2）控制电路中电磁铁线圈的电阻为100欧，为电磁铁供电的电池电压为6伏，Rx为热敏电阻，阻值随温度变化关系可由图丙中的某条曲线表示．当线圈中的电流大于或等于20毫安时，控制电路中继电器的衔铁被吸合，则Rx阻值随温度变化的曲线为图丙中的_____．
（3）求R2的阻值___________
（4）在一次使用过程中，加热时间为5分钟，保温时间为20分钟，则整个过程中消耗了多少电能？____--
26．阅读短文，回答问题：
防冻冷却液
汽车行驶时，发动机的温度会升得很高，利用防冻冷却液在散热器管道内循环流动，将发动机多余内能带走，使发动机能以正常工作温度运转．防冻冷却液主要由水和不易汽化、密度比水小的某种防冻剂（简称原液）混合而成，原液含量（防冻剂占防冻冷却液体积的比例）越高，防冻冷却液的比热容越小，防冻冷却液的凝固点和沸点与原液含量的关系图象见如图和如图所示．选用时，防冻冷却液的凝固点应低于环境最低温度10℃以下，而沸点一般要高于发动机最高工作温度5℃以上．

请回答下列问题： 若用水代替防冻冷却液，在北方寒冷的冬天，停车时间比较长，会因水结冰容易导致散热器管道胀裂，为什么？因为当水结冰时，________，所以把散热器管道胀裂． 设某品牌汽车的发动机工作温度为90～101℃，所在地区最低温度为﹣17℃，应选用何种较合适比例的防冻冷却液________（选填“35%”、“45%”、“55%”或“65%”），简述选用理由：________． 现有原液含量为75% 的防冻冷却液长时间使用后，由于汽化会减少，与原来相比，防冻冷却液的哪些物理量发生了什么变化，如何变化？（示例：体积变小） ①________，②________，③________，④________，⑤________．
27．我国设计建造的世界首座半潜式圆筒型海洋生活平台“希望7号”在浙江嵊泗海域顺利装载到亚洲最大半潜船“祥云口”轮上，并运往巴西海域作业，如图所示，主船体直径60m，型深27m，设计吃水深度19m，满载航行时总质量为2.5×104t．某次满载试航时海洋生活平台以18km/h的速度匀速航行10km．已知该平台所受阻力是总重的0.016倍．取g=10N/kg，q燃油=4×107J/kg，求：
“希望7号”以混合燃油作为燃料，燃油属于______（选填“可再生”或“不可再生”）能源．试航所用的时间是______海洋生活平台满载试航时所受牵引力的功率是______若试航过程需要燃烧的燃油质量为2.5t，则海洋生活平台燃油机动力系统效率是______
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
（1）力的作用效果有两个：①力可以改变物体的形状即使物体发生形变。②力可以改变物体的运动状态，包括物体的运动速度大小发生变化、运动方向发生变化。
（2）任何物体在任何情况下都具有惯性，惯性是物体保持原来运动状态不变的性质。物体的惯性只与物体的质量有关，质量越大，惯性越大。
（3）物体间力的作用是相互的，一对相互作用力的大小相等。
（4）物体受到平衡力作用时，其运动状态不变，即处于静止状态或匀速直线运动状态。
【详解】
A、甲图中足球运动员踢球使球飞出去，足球由静止变为运动；说明力可以改变物体的运动状态；故A正确,不合题意。
B、物体的惯性只与物体的质量有关，助跑后不能增大惯性；故B错误，符合题意。
C、撑杆跳高运动员向上弹起时，由于物体间力的作用是相互的，且其大小相等；故竿对人弹力的大小等于人对竿拉力；故C正确，不合题意。
D、动员在单杠上静止不动时，受到平衡力作用；故单杠对他的拉力和他受到的重力是一对平衡力；故D正确，不合题意。
故选B。
2、D
【解析】
A. 初春，冰雪消融汇成了溪流是熔化现象，故A错误；B. 盛夏，从冰箱里取出的棒冰周围出现“白气”，是液化现象，故B错误；C. 金秋，清晨的雾气在太阳的照射下渐渐散去，是汽化现象，故C错误；D. 寒冬，美丽壮观的冰雕作品逐渐变小，是冰直接升华成了水蒸气，故D正确．故选D.
3、B
【解析】
试题分析：
A、研究电流时，从分析水流的形成来分析电流的形成，采用的是类比法．不符合题意；
B、温度的高低是看不见的，我们可以通过液体体积的变化去认识它，采用的是转换法．符合题意；
C、研究磁场时，用磁感线描述空间磁场的分布情况，采用的是模型法．不符合题意；
D、研究滑动摩擦力与压力大小关系时，保持粗糙程度不变，采用的是控制变量法．不符合题意．
故选B．
4、A
【解析】
北方的冬天，可以看到户外的人不断呼出“白气”，“白气”是人呼出的水蒸气遇冷凝结而成的小水滴，属于液化现象．故A正确，BCD错误．
5、A
【解析】
ρA= m/V=128g/16cm3=8g/cm3；
ρB= mB/VB=60g/12cm3=5g/cm3；
所以，A球是实心的，
6、B
【解析】
A、发现有人触电应该先切断电源，不能直接用手拉开，否则也会触电，该选项做法不符合安全用电原则；
B、更换灯泡时，要先切断电源，然后再换新灯泡，否则容易发生触电事故，该选项做法符合安全用电原则；
C、使用测电笔时，手必须接触测电笔尾部的金属体，不能接触笔尖的金属体，该选项做法不符合安全用电原则；
D、多个大功率用电器同时使用一个插座，会使干路中的电流过大，出现危险，该选项做法不符合安全用电的原则。
7、D
【解析】
A、汤姆逊发现了电子，从而揭示了原子是可以再分的．此项是正确的，不符合题意．
B、卢瑟福建立了原子结构的行星模型，即原子的核式结构．此项是正确的，不符合题意．
C、近代科学家提出质子和中子都是由被称为夸克的更小粒子组成的．此项是正确的，不符合题意．
D、太阳是太阳系的中心，太阳系只是银河系中的一部分，而整个宇宙中有无数个类似银河系的星系．故此项错误，符合题意．
故选D．

二、填空题（本大题7小题，共21分）
8、相同 电阻
【解析】
电炉丝和连接的导线串联在电路中，通过的电流相同，通电时间是相同的，由焦耳定律可知，电流通过导体产生的热量跟电流的平方、导体电阻大小和通电时间成正比，可知电炉丝热的发红而导线却几乎不热，是因为电炉丝与导线的电阻不同造成的，即说明电流通过导体时产生的热量跟导体的电阻有关。
9、0.55.4W～40.5W
【解析】
当闭合S，断开S1、S2时，灯泡L与R1串联，因串联电路中各处的电流相等，且灯泡L正常工作，所以通过灯L的电流即电路中的电流：；
因串联电路中总电压等于各分电压之和，所以R1两端的电压：U1＝U﹣UL＝18V﹣6V＝12V，由可得，R1的阻值：，当S、S1、S2都闭合时，R1与R2并联，电流表A1测R1支路的电流，电流表A2测干路电流，因并联电路中各支路两端的电压相等，所以通过R1的电流：，因并联电路中干路电流等于各支路电流之和，且电流表A2的量程为0～3A，所以电流表A2示数最大时通过R2的电流最大：则I2大＝I′﹣I1＝3A﹣0.75A＝2.25A，R2消耗的最大电功率：；当滑动变阻器R2接入电路中的电阻最大时，R2消耗的电功率最小，则R2消耗的最小电功率：，所以滑动变阻器R2消耗的电功率变化范围为5.4W～40.5W.
10、具有惯性 熔化 做功
【解析】
①改变物体的内能的方法：一是做功，二是热传递；
②物质从固态变为液态叫熔化，从液态变为固态叫凝固；
③物体具有的保持运动状态不变的性质的惯性．
【详解】
如图所示，“冰壶”是一项体育运动．冰壶出手后能继续运动是因为冰壶具有惯性；为了减小冰壶受到的阻力，运动员需要不停地刷冰，由于摩擦生热，可以使冰层表面发生熔化而产生水，所以这是通过做功方式来改变表层冰的内能的．
注意对惯性的理解，惯性是物体的基本属性，惯性不是力，不能说成：受到惯性作用，而应该描述成：具有惯性．另外牢记改变物体内能的两种方式，即热传递和做功，两种方式对于内能的改变是等效的，两种方式很容易区分，做题不难．
11、变小 不变 不变
【解析】
由电路图知道，滑动变阻器和灯泡并联，电压表测量并联电路两端的电压（电源电压），电流表A1 测干路的电流，电流表A2 测灯泡支路的电流；由于电源电压不变，所以滑片移动时电压表V的示数不变；由于并联电路中各支路独立工作、互不影响，所以移动滑片时通过灯泡的电流不变，即电流表A2 的示数不变；当向右移动滑动变阻器的滑片P时，变阻器接入电路中的电阻变大，由欧姆定律知道，通过变阻器支路的电流变小，由并联电路的电流特点知道，干路电流变小，即电流表A1 示数变小．
12、永不停息地做无规则运动
【解析】
试题分析：用玻璃板隔开一瓶空气和一瓶二氧化氮气体，当抽去中间玻璃板后，过一会儿下方玻璃杯中的二氧化氮气体颜色变浅，上方玻璃杯中的空气颜色变深，是扩散现象，说明了分子在不停地做无规则运动．
考点：分子不停地做无规则运动
13、
【解析】
根据题意知道，若要使两灯泡并联，则该电路应有两条路径，所以最上面圆圈中是电流表，最下面圆圈中也是电流表，中间圆圈中是电压表，电路如下：

14、形状 2s
【解析】
爱米用力拉弓，弓的形状改变了，说明力可以改变物体的形状；由v＝得所用的时间为：．

三、作图题（共7分）
15、
【解析】
过物体的重心作沿斜面向上的力，即摩擦力；物体对斜面的压力的作用点在物体与斜面接触面的中点处，过此点与斜面垂直向下的力，即为压力，如图：

16、
【解析】
平行于主光轴的光线通过凸透镜后会聚于焦点；过光心的方向不变；从焦点发出的光线，过凸透镜后平行于主光轴。还要知道由物体经过凸透镜的光线会聚到像点。
【详解】
连接AC，AC连线与主光轴的交点是凸透镜的光心，也就确定出凸透镜的位置。过A点作平行于主光轴的入射光线，然后根据折射点和C即可确定折射光线，折射光线与主光轴的交点即为右侧焦点F；过C作平行于主光轴的折射光线，然后根据A和折射点确定入射光线，入射光线与主光轴的交点即为左侧焦点F；
如下图所示：
此题考查了凸透镜对光线的会聚作用，考查了对三条特殊光线的应用，要理解成像的原理，根据过光心的光线传播方向不变确定凸透镜的位置是解决此题的关键。
17、
【解析】
过球心沿竖直向下的方向画一条带箭头的线段，用符号G表示，并标明大小G=3N．如图所示：

画力的示意图，就是用一条带箭头线段表示出力的三要素，所以要先正确分析力的大小、方向和作用点，再根据力的示意图的要求，作出力的示意图，要注意在线段末端标出重力G．

四、实验题（本大题共5小题，共20分）
18、 将滑片向B端移动 1.14 远大于 向A端移动
【解析】
(1)测小灯泡功率的实验中，滑动变阻器应串联入电路中，题中要求滑动变阻器的滑片P向A端移动时小灯泡变暗，所以此时应将接线柱B接入电路中；电压表与灯泡并联测其电压，灯泡额定电压3.8V，所以电压表使用0∼15V量程，如图所示：

(2) 发现小灯泡没有发光，但电流表有示数，说明电路中电阻大，电流比较小，此时将滑片向B端移动时,使滑动变阻器连入电路的电阻变小，小灯泡会逐渐亮起来；
(3)当电压表示数等于灯泡额定电压3.8V时，灯泡正常发光；由图乙可知，电流为0.3A，灯泡的额定功率：=3.8V×0.3A=1.14W；
(4)图中电流表测通过小灯泡的电流,电压表测小灯泡电压,根据并联电路电流的规律,电流的示数等于流过电压表的电流与小灯泡电流之和,要使测量误差越小,即电流表示数更接近小灯泡电流，根据分流原理，故电压表的阻值应远大于小灯泡的阻值；
(5)由公式 可知, ，额定电压不变，新更换小灯泡的额定功率变小，则电阻变大，由串联分压可知，同等情况下其分压较大，闭合开关后，为使其两端电压达到额定电压，应让滑动变阻器的滑片向A端移动，以增大变阻器的阻值，同时眼睛应盯着电压表。
19、 电阻断路 电压一定时，通过导体的电流与导体的电阻成反比 10 4 没有多次测量取平均值，减小误差
【解析】
（1）由图知，电压表在电阻R与滑动变阻器两端，应将电压表与电阻R并联，电路如图：

（2）后闭合开关，发现电流表示数几乎为零，说明电路中几乎无电流通过，有可能断路也有可能接入滑动变阻器阻值过大，电压表有示数，说明一定是电阻R某处发生断路；
（3）分别将5Ω、20Ω的电阻接入电路，调节滑动变阻器的滑片，保持电压表的示数不变，使定值电阻两端的电压不发生变化，定值电阻两端的电压：U=IR=0.4A×5Ω=0.2A×10Ω=20Ω×0.1A=2V，可见电压一定时，通过导体的电流与导体的电阻成反比；
（4）定值电阻两端的电压保持2V不变，根据串联电路分压原理可知，当定值电阻最大时，滑动变阻器连入电路的阻值最大：，即，解得R变=10Ω；
（5）如图乙电压表量程3V，最小分度值为0.1V；图中示数为2V，电流表量程为0.6A，最小分度值为0.02A，图中示数为0.5A；根据欧姆定律可知该定值电阻阻值为；但由于只做了一次实验，没有多次测量取平均值来减小误差，所以最终结果的误差可能较大；
（6）电压表测量滑动变阻器R两端电压，分别调节滑片将滑动变阻器接入最大阻值处，读出电压表示数，结合欧姆定律计算电路中的电流，再根据串联分压原理计算电阻Rx两端电压，最终根据欧姆定律求出Rx两端电压即可,具体电路图如下：

20、B 反射角等于入射角 0 在 不能
【解析】
（1）若想探究反射光线、入射光线和法线是否在同一平面内，应将纸板B绕ON向前或向后弯折，若纸板上不能显示光线，则可以证明三线是共面的；
（2）改变入射角大小做三次实验后将测得的数据记录在右表中，根据数据可得出结论反射角等于入射角，当入射光垂直于镜面入射时，此时反射角为0度
（3）若纸板并未与平面镜垂直，把一束光贴着纸板A射到O点，法线将会不在硬纸板上，所以在硬纸板上不能看到反射光线，但此时反射光线、入射光线和法线仍在同一平面内．
21、用塞子将瓶口塞紧，堵住没有吸管的小孔（不漏气），不能将水吸入口中；再将没有插入吸管的小孔放开，用吸管吸水，能将水吸入口中． 1分
通过两次实验对比可知：第一次堵住没有插入吸管的小孔，没有大气压的作用，不能将水吸入口中；第二次放开没有插入吸管的小孔，有大气压的作用，能将水吸入口中；所以小阳的说法是错误的． 2分
【解析】
试题分析：（1）实验设计如下：
第一次：用塞子将瓶口塞紧，堵住没有吸管的小孔（不漏气），不能将水吸入口中；
第二次：将没有插入吸管的小孔放开，用吸管吸水，能将水吸入口中．
（2）通过两次实验对比可知：
第一次堵住没有插入吸管的小孔，没有大气压的作用，不能将水吸入口中；
第二次放开没有插入吸管的小孔，有大气压的作用，能将水吸入口中；所以小阳的说法是错误的．
考点：大气压的综合应用；实验设计．
点评：会利用外界大气压和杯子内大气压的关系设计实验，并说明问题．
22、慢 液化
【解析】
①将装有萘的试管放入水中加热，这是水浴法，采用水浴法，萘的温度变化比较均匀，并且变化比较慢，便于记录实验温度；
②烧杯中冒出的有“白气”是由水蒸气液化而来的．

五、计算题（本大题共2小题，共13分）
23、（1）180J；（2）20Ω．
【解析】
（1）由可得通电1min，电灯消耗的电能：

（2）已知小灯泡正常发光，则流经灯泡的电流：

电流表测量干路中的电流：
I=0.8A，
则流经电阻R的电流：

电阻R与灯泡并联：

由可得电阻R的阻值：

答：（1）通电1min，电灯消耗的电能为180J；
（2）电阻R的阻值为20Ω．
24、（1）1.68×106J （2）1.68×107J （3）10%
【解析】
（1）水吸收的热量Q吸=cm(t−t0)=4.2×103J/(kg⋅℃)×5kg×(98℃−18℃)=1.68×106J，
（2）木炭完全燃烧放出的热量Q放=qm=3.36×107J/kg×0.5kg=1.68×107J；
（3）烧水的效率η=×100%=×100%=10%。

六、综合能力题（本大题共3小题，共18分）
25、R1 足浴盆中没有水也会闭合电路让电路处于工作状态 D 24.2Ω 7.5×105J
【解析】
（1）分析电路图即可得出工作电阻，压控开关可起到保护电路的作用；（2）由题意知热敏电阻随温度升高而降低，由串联电路电阻特点求出某温度下的电阻，读图即可确定变化曲线（3）利用P计算阻值；（4）根据W=Pt计算在一定时间内消耗的电能．
【详解】
（1）由题知，加热至40℃时，控制电路中的电磁铁会将衔铁吸合，自动进入保温模式，由图乙知，此时工作电路中只有R1接入电路中，即工作的电阻是；当足浴盆注入一定量水时压控开关S1才自动闭合，这样可以防止足浴盆中没有水也会闭合电路，而让电路处于工作状态，即起到了保护作用；
（2）控制电路中线圈与热敏电阻R1串联，由题知，当足浴盆中水温加热至40℃时，线圈中的电流大于或等于20毫安，电磁铁才会将衔铁吸合，说明温度升高，由欧姆定律知热敏电阻R1的阻值减小，故A、B曲线不符合题意；由串联电路特点和欧姆定律可得，当线圈中的电流等于20mA＝0.02A时，控制电路的总电阻：R总＝R1+R线圈＝，即：R1+100Ω＝，解得：R1＝200Ω，当水温达到40℃，由图丙中曲线C对应电阻为300Ω、曲线D对应电阻为200Ω，故R1阻值随温度变化的曲线为图丙中D；
（3）在工作电路两电阻并联，同时工作时为加热模式，保温模式只有R1接入电路中，根据甲中参数知：P加热＝2100W，P保温＝100W，所以，R2的功率：P2＝P加热﹣P保温═2100W﹣100W＝2000W，R2的阻值：R2＝＝24.2Ω；
（4）加热时间为5分钟，保温时间为20分钟消耗的总电能：W＝W加热+W保温＝P加热t加热+P保温t保温＝2100W×300s+100W×1200s＝7.5×105J．
26、体积变大 45% 原液含量45%的防冻液凝固点低于一27℃，沸点高于106℃ 密度变小 比热容变小 沸点升高 凝固点升高 质量变小
【解析】
(l)水的反常膨胀，水结冰后体积变大，故在北方寒冷的冬天，用水代替防冻冷却液，停车时间比较长，会因水结冰容易导致散热器管道胀裂．
(2)设某品牌汽车的发动机工作温度为90~101℃，所在地区最低温度为－17℃，由图可知：应选用何种较合适比例的防冻冷却液55%，简述选用理由：此含量符合题设条件要求：①凝固点低于环境温度10℃以下；②沸点高于发动机最高工作温度5℃以上；③防冻冷却液的比热容较大．
(3)由题意知：现有原液含量为75% 的防冻冷却液长时间使用后，由于汽化会减少，与原来相比，防冻冷却液的物理量发生变化的是：①密度变小 ②比热容变小 ③沸点升高 ④凝固点升高 ⑤质量变小．
27、不可再生 2000s 2×107W 40%
【解析】
（1））“希 望 7 号”以 混 合 燃 油 作 为 燃 料，燃油在短时间内不能再次产生的，是不可再生能源；
（2）航行时间：t==2000s；
（3）所受的阻力：f=0.016G=0.016mg=0.016×2.5×104×103kg×10N/kg=4×106N，因为平台匀速直线航行，根据二力平衡条件，平台所受的牵引力：F牵=f=4×106N，则平台所受牵引力的功率：P==Fv=4×106N×m/s=2×107W；
（4）航行10km牵引力做功：W=F牵s=4×106N×104m=4×1010J；
燃油完全燃烧放出的热量：Q 放=mq 燃油=2.5×103kg ×4×107J/kg=1×1011J；
平台燃油机动力系统效率：η==40%．
