广西柳州市融安县重点中学2026届第二学期初三物理试题一模（期末）质量调研考试题
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单选题（本大题共10小题，共30分）
1．2022年冬季奥运会将在我国北京和张家口联合举行。是中国继北京奥运会、南京青后的中国第三次举办的奥运赛事。下列关于冬奥会比赛项目描述不正确的是
A．投出冰球后队友用手刷在冰壶前方刷冰，利用摩擦时冰融化，让冰壶滑得更远或沿曲线运动
B．速度滑冰运动员为了提高成绩，在过弯道时也尽量不减速，同时会向弯道倾斜身体，快速换脚，此时运动员受非平衡力。
C．花样滑冰中，男选手拉着女选手做旋转动作，左脚冰刀插入冰面，利用减少受力面积增大压强的方法，让自己不要滑动
D．自由式滑雪空中技巧运动员从高台上滑下后腾空，因为受惯性和重力的作用，所以继续向前飞行并落回地面
2．将杯中的液态氮（沸点为﹣196℃）倒入盛有奶浆的碗制作冰淇淋，观察到杯中液态氮沸腾，杯外壁出现白霜，则（ ）
A．杯中液态氮放热
B．杯中液态氮温度不断上升
C．杯中液态氮不断吸热，温度保持﹣196℃
D．白霜是空气中水蒸气液化形成的
3．初中物理中有一些测量工具，在测量时都用到一定的原理，下列测量工具和其原理不对应的是
A．天平——杠杆的平衡条件
B．弹簧测力计——弹簧的伸长量与受到的拉力成正比
C．密度计——物体的漂浮条件
D．电压表——通电导体在磁场中受力运动

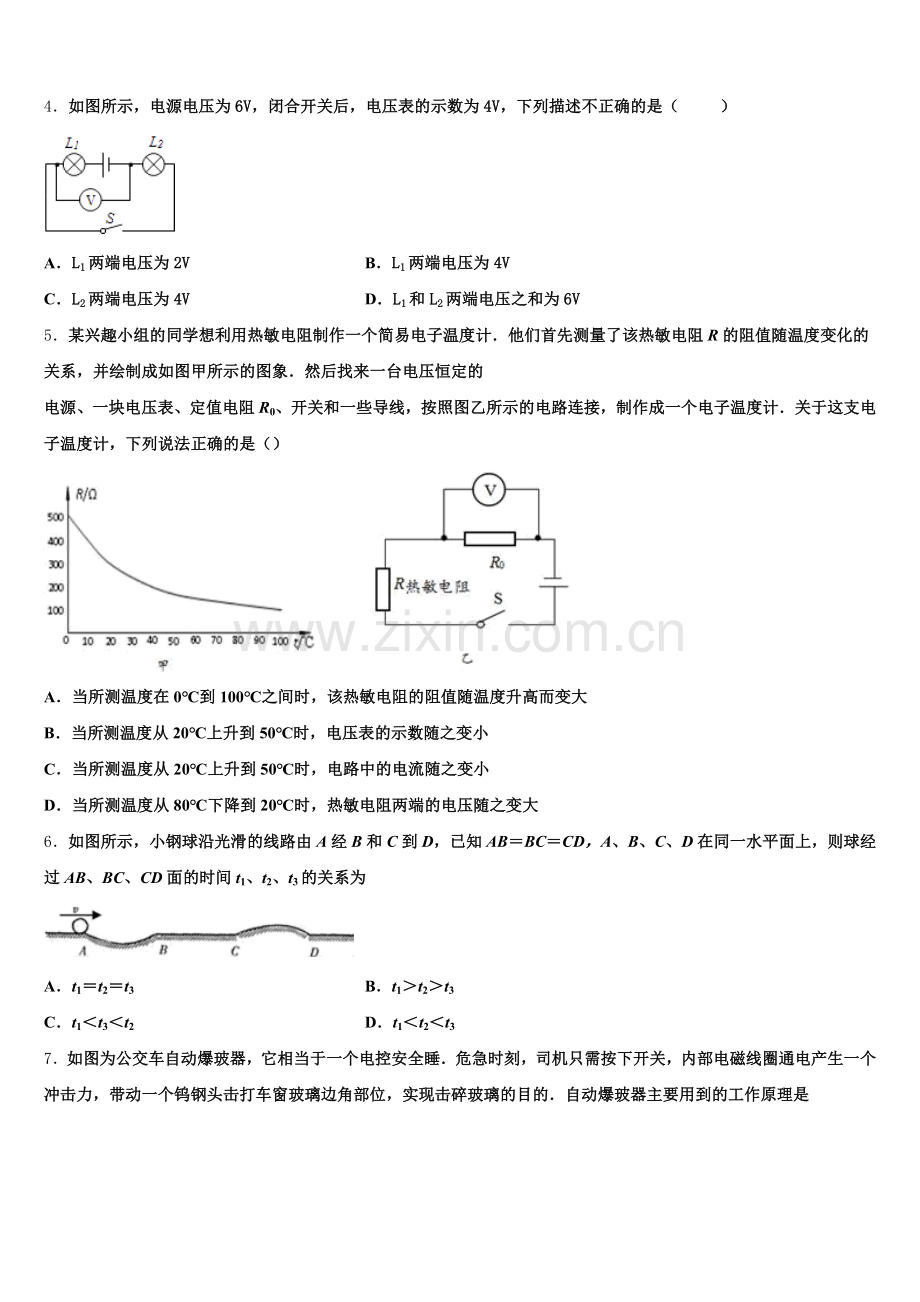

4．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（   ）

A．L1两端电压为2V B．L1两端电压为4V
C．L2两端电压为4V D．L1和L2两端电压之和为6V
5．某兴趣小组的同学想利用热敏电阻制作一个简易电子温度计．他们首先测量了该热敏电阻R的阻值随温度变化的关系，并绘制成如图甲所示的图象．然后找来一台电压恒定的
电源、一块电压表、定值电阻R0、开关和一些导线，按照图乙所示的电路连接，制作成一个电子温度计．关于这支电子温度计，下列说法正确的是（）

A．当所测温度在0℃到100℃之间时，该热敏电阻的阻值随温度升高而变大
B．当所测温度从20℃上升到50℃时，电压表的示数随之变小
C．当所测温度从20℃上升到50℃时，电路中的电流随之变小
D．当所测温度从80℃下降到20℃时，热敏电阻两端的电压随之变大
6．如图所示，小钢球沿光滑的线路由A经B和C到D，已知AB＝BC＝CD，A、B、C、D在同一水平面上，则球经过AB、BC、CD面的时间t1、t2、t3的关系为

A．t1＝t2＝t3 B．t1＞t2＞t3
C．t1＜t3＜t2 D．t1＜t2＜t3
7．如图为公交车自动爆玻器，它相当于一个电控安全睡．危急时刻，司机只需按下开关，内部电磁线圈通电产生一个冲击力，带动一个钨钢头击打车窗玻璃边角部位，实现击碎玻璃的目的．自动爆玻器主要用到的工作原理是

A．电流的磁效应
B．通电导线在磁场中受到力的作用
C．电磁感应现象
D．磁极间的相互作用规律
8．下列能源中，属于可再生能源的是（　　）
A．太阳能 B．核能 C．煤炭 D．石油
9．关于电路，下列说法中错误的是
A．电源是提供电能的装置
B．可以通过开关控制电路的通、断
C．将电源的正、负极直接用导线连接在一起的电路称为短路
D．用电器是将其他形式的能转化为电能的装置
10．如图，闭合开关S后，下列说法正确的是

A．灯泡L1和L2并联在电路中
B．电流表不能测量灯泡L1的电流
C．电压表测量灯泡L1两端的电压
D．若发现：两电表均有示数，两灯中只有一个亮则一定是L1短路
二、多选题（本大题共3小题，共12分）
11．如图所示，放在同一水平桌面上的两个相同容器，分别盛有甲、乙两种液体，现将同一木块分别放入两容器中，当木块静止时两容器中液面相平．两种情况相比，下列判断正确的是（　　）

A．木块受到的浮力一样大
B．木块在甲液体中受的浮力较大
C．甲液体对容器底部的压强较大
D．盛甲液体的容器对桌面的压强较小
12．下列有关奥运会中的一些运动项目说法正确的是：

A．甲图中：被击打后的排球因受到向上的惯性作用而继续运动
B．乙图中：用来划皮划艇的桨属于费力杠杆
C．丙图中：跳水运动员从入水到全部浸没的过程中，运动员受到的浮力增大
D．丁图中：在草坪上滚动的足球慢慢停下来，是因为足球没有受到力的作用
13．如图所示，竖直固定的测力计下端挂一个滑轮组，已知每个滑轮重均为，滑轮组下端挂有物体B，滑轮组绳的末端通过定滑轮沿水平方向与物体A相连，物体A在绳的水平拉力作用下向右做匀速直线运动，此时测力计的示数为；在物体B下加挂重为的物体C后，用水平向左的力F拉动物体A可使其沿水平桌面向左做匀速直线运动，此时物体B上升的速度大小为。若不计绳重及滑轮的摩擦，取，则下列说法中正确的是

A．物体A所受滑动摩擦力大小为
B．F的大小为
C．F做功的功率为
D．B的重力为
三、填空题（本大题共5小题，共10分）
14．两个额定电压为220V的白炽灯L1和L2的电压U与电流I的关系曲线如图所示．由图可知，L2的额定电流为_____________A，额定功率为_____________W；如果将L1和L2串联后接在220V的电源上，则L2的实际功率为_____________W．

15．如图所示，若物体M在导轨上平移，带动滑动变阻器的滑片P移动，可反映出物体移动距离的大小。当M向右移动时，电流表示数_____，电压表示数_____。（均选填“变大”“变小”或“不变”）

16．微风吊扇通电后扇叶转动，拔下插头，插头处接发光二极管，旋转叶片后二极管发光,这是__________现象过程中______能转化______能

17．神十”上天，女宇航员王亚平在太空进行讲课，说话时发出声音是因为声带在_____，声音很大是因为声音的_____（选填“音调”、“响度”或“音色”）很大．“嫦娥三号”它携带的月球车实现了中国首次月面软着陆（如图所示）．月球车利用两块太阳能电池板将_____转化为电能，供小车勘探活动．移动电话是通过_____ 传递声音信息的．

18．图甲是小灯泡L和电阻R的电流随电压变化图象，将它们按图乙所示接入电路中，只闭合开关S，小灯泡的实际功率为1W；则小灯泡两端的电压为______V，再闭合开关S1，电流表示数变化了______A，此时电路消耗的总功率为______W．

四、计算题（本大题共3小题，共29分）
19．现在城区很多家庭都用上了燃气，那么燃气的热值是多少呢？小雨经过上网搜索，找到了如下一组数据：把100kg的水从10℃加热到70℃，燃气热水器需要消耗1m3燃气，已知燃气热水器的效率约为80%，请你帮助小雨计算：
（1）100kg水从10℃加热到70℃需要吸收的热量；
（2）燃气的热值．[气体的热值以J/m3为单位，水的比热容为4.2×103J/（kg•℃）]
20．在水平地面上，用20 N的力沿水平方向拉着质量为10kg的小车前进5m，用时10s（g取10N/kg）．求：
（1）小车受到的重力．
（2）拉力做功的功率．
21．如图甲是某品牌的足浴盆，它既有加热功能，又有按摩功能，温控开关可自动控制盆中水的加热温度．图乙是足浴盆的简化电路图，相关参数如表，请根据这些信息完成下列问题：

型号
B25
额定电压
220V
加热功率
1000W
电动机功率
22W
（1）加热电阻正常工作时的阻值；启动按摩功能时通过电动机线圈的电流；在足浴盆中加入适量水后，在额定电压下加热并同时启动按摩功能，工作了5min，足浴盆消耗多少焦耳电能？
五、作图题（本大题共2小题，共4分）
22．在图中虚线框内分别画出开关和电灯的元件符号，并画出三孔插座孔的正确接线，使电路符合安全用电的要求．
（_____）

23．如图所示，已知F为凸透镜的焦点，试画出与已知光线对应的入射或折射光线。
（____）

六、实验探究题（本大题共3小题，共15分）
24．在研究液体压强规律时．
老师在空心玻璃管一端套上橡皮膜，并向管内注入适量的水（如图甲），你观察到的现象是______，这说明：______．如图乙是压强计，将压强计的橡皮膜放入液体中时，我们是通过______来判断液体压强大小的．为了使这一现象更明显，你认为U型管应______．（填字母）
A．注入酒精B．注入水银C．用内径更细的U型管小明认为，不用压强计用图甲装置同样可以探究液体内部压强．具体操作是：将玻璃管中的水倒出，将有橡皮膜的一端向下竖直放入液体中，随着橡皮膜所在深度的改变，橡皮膜的凹陷程度也随之发生变化（如图丙）．对比压强计，你认为上述探究装置两大主要缺陷表现在：
①______；②______．
25．在“测量小灯泡电阻”的实验中，小灯泡的额定电压为2.5V。

（1）请你用笔画线代替导线，将图甲中实物电路连接完整（要求滑动变阻器滑片向右移动时灯泡变亮）；
（_____）
（2）连接电路后，闭合开关，小灯泡发光，但电压表示数为0，经检查电路中a、b、c、d四根导线中有一根断了，则该导线是_____（填写字母）；
（3）排除故障后，闭合开关，当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡正常发光时的电阻约为_____Ω（保留1位小数）；
（4）如果考虑电表自身电阻对实验的影响，则小灯泡电阻的测量结果与真实值相比_____（选填“偏大”或“偏小”）。
26．如图是“探究平面镜成像特点”的情景：竖立的透明玻璃板下方放一张白色的方格纸，玻璃板与桌面垂直，两个相同的棋子A、B竖立于玻璃板两侧的白纸上

(1)实验时，棋子A为物体，选择透明薄玻璃板代替日常使用的平面镜，其目的是为了能在A棋子这一侧看到_____(选填“A的像”或“棋子B”)，便于确定像的位置．
(2)在实验过程中，将棋子A放在玻璃板的一侧，棋子B放在玻璃板的另一侧．一边移动棋子B，一边用眼睛_____(选填“透过玻璃板”或“直接”)观察B，直至B与A的像完全重合，停止移动棋子B，这时发现像与物的大小相等．进一步观察A、B两个棋子在方格纸上的位置发现，像和物关于平面镜对称．
(3)移走棋子B，在棋子B的位置平行于玻璃板竖直放一张白纸，直接观察光屏不能承接到棋子A的像，可知平面镜所成的像是_____(选填“虚”或“实”)像．
(4)为证实上述有关成像特点是否可靠，你认为应采取下列哪一项操作？_____(填字母)
A．AB两个棋子的位置不变，多次改变玻璃板的位置进行观察
B．保持玻璃板位置不变，多次改变A棋子的位置，进行与上述(2)相同的操作
参考答案

一、单选题（本大题共10小题，共30分）
1、D
【解析】
A、投出冰壶后，队友用毛刷在冰壶前方用力刷冰，利用摩擦使冰熔化，减小了冰壶与冰面的接触程度，能使冰壶滑行的更远，故A正确，不符合题意；
B、运动员在过弯道时不减速，此时他运动的方向发生了变化，运动状态发生改变，受到的是非平衡力，故B正确，不符合题意；
C、左脚冰刀扎入冰面，冰刀很尖锐，这是通过减小受力面积来增大压强的，故C正确，不符合题意；
D、惯性是保持原来运动状态不变的性质，惯性不是力，不能说受到惯性的作用，故D错误，符合题意。
2、C
【解析】
由题意可知，液态氮的沸点很低，很容易沸腾，在沸腾时会从奶浆中吸收大量的热，但温度会保持在﹣196℃不变，此时空气中的水蒸气会凝华成小冰晶附在杯的外壁上，故应选C．
3、B
【解析】
A．天平是一个等臂杠杆，它的原理就是杠杆的平衡条件，故A说法正确，不符合题意；
B．弹簧测力计的工作原理是：在弹性限度内，弹簧的伸长量与受到的拉力成正比，没有前提条件“在弹性限度内”，故B说法错误，符合题意；
C．密度计的原理是物体的漂浮条件，密度计漂浮在被测液体中，所受的浮力等于其自身重力，故C说法正确，不符合题意；
D．电压表接入电路，其内部线圈通电，在磁场中受力转动，并带动指针转动，所以说电压表的原理是通电导体在磁场中受力运动，故D说法正确，不符合题意。
4、B
【解析】
由图可知，L1、L2串联，电源电压为6 V，故开关闭合后，两个灯泡的总电压是6 V，
电压表测L2两端的电压，则L2两端的电压：.
因为两灯串联，根据串联电路电压关系，
则L1两端的电压：．所以B错误，ACD正确．
故选ACD
5、D
【解析】
由图象可知，R0与Rt串联，电流表测电路中的电流．
A．由图象可知，当所测温度在0℃到100℃之间时，热敏电阻R阻值随温度的升高而减小，故A错误；
BC．由图象可知，当所测温度从20℃上升到50℃时，热敏电阻R阻值减小，电路的总电阻减小，由I可知，电路中的电流变大，根据U＝IR可知：电压表示数变大，故BC错误；
D．由图象可知，当所测温度从80℃下降到20℃时，热敏电阻R阻值变大，电路的总电阻变大，由I可知，电路中的电流减小，根据U＝IR可知：R0两端的电压变小，由串联电路中总电阻等于各分电阻之和可知：热敏电阻两端的电压变大，故D正确．
6、D
【解析】
因为接触面光滑，所以A、B、C、D四点的速度相同，并且AB＝BC＝CD，而在AB内的速度比A点的速度大、在BC内的速度等于A点的速度、在CD内的速度小于A点的速度；因此速度大的，时间短，故t1＜t2＜t3。故ABC错误，D正确。
7、B
【解析】
由题意知道，自动爆玻器的工作原理是通电线圈（导体）在磁场中受到力的作用而运动，产生一个冲击力，带动一个钨钢头击打车窗玻璃边角部位，实现击碎玻璃的目的，是电能转化为机械能，故只有B符合题意．
8、A
【解析】
使用之后可以在短时间内从自然界中再次产生的能源是可再生能源，使用之后在短时间内无法在自然界中再次产生的能源是不可再生能源．像太阳能、风能、水能、地热能、潮汐能等能源，在自然界中是可以再生的能源，即为可再生能源；而像煤、石油、天然气、核燃料等能源，使用之后在短时间内无法在自然界中再次产生的能源是不可再生能源，故选A．
9、D
【解析】
用电器是消耗电能的装置．
10、D
【解析】
A、由电路图可知，开关S闭合，L1与L2首尾相接，两灯是串联的，S控制所有灯泡，故A错误
B、两灯是串联的，电流表可以测量灯泡 L1 的电流，也可以测量灯泡 L2的电流，故B错误；
C、电压表并联在灯泡L2两端，测量灯泡 L2两端的电压，故C错误；
D、由于两灯泡串联，电流表有示数，只有一个灯泡亮，说明电路是通路，由于电压表并联在灯泡L2两端，电压表也有示数，则不可能是L2短路，一定是L1短路，故D正确．

二、多选题（本大题共3小题，共12分）
11、AD
【解析】
试题分析：木块在甲中悬浮，则F浮甲=G木；木块在乙中漂浮，则F浮乙=G木，比较可知F浮甲=F浮乙，即木块受到的浮力一样大，故A正确，B错误；木块在甲中悬浮，则ρ甲=ρ木；木块在乙中漂浮，则ρ乙＞ρ木，所以，ρ乙＞ρ甲，由于两容器中液面相平，由p=ρ液gh可知，乙液体对容器底的压强大，故C错误；因容器相同、液面等高，则液体和物体浸入部分的总体积相等，即V甲+V排甲=V乙+V排乙；由图可知：V排甲＞V排乙；则V甲＜V乙，由C项可知ρ乙＞ρ甲，根据m=ρV可得：m甲＜m乙；根据G=mg可知：G甲＜G乙；根据容器对桌面的压力等于容器的重力和容器内部物体重力之和可得：F甲=G容器+G甲+G木；F乙=G容器+G乙+G木；所以，F甲＜F乙；由于两个容器相同，底面积相同，根据p=可知：p甲＜p乙，故D正确；故应选AD．
【考点定位】物体的浮沉条件及其应用；压强大小比较；液体压强计算公式的应用
12、BC
【解析】
被击打后的排球离开手后继续运动，是由于惯性的缘故，但惯性不是力，不能说受到惯性作用，故A错误；
划皮划艇的桨在使用的过程中动力臂小于阻力臂，手移动的距离要小于桨移动的距离，所以此时的船桨是费力杠杆，故B正确；
当跳水运动员刚接触水面到全浸入水中的过程中，V排变大，水的密度不变，由F浮=ρ水V排g知道，运动员受浮力变大，故C正确；
在草坪上滚动的足球慢慢停下来，是因为足球受到摩擦力的作用，故D错误。
13、AB
【解析】
由图可知，两条绳子向下拉弹簧测力计，弹簧测力计的示数：
F示＝2F拉1+G轮，
即：550N＝2F拉1+50N，
则滑轮组绳子末端受到的拉力：F拉1＝250N，
又因为滑轮组绳子末端受到的拉力：
F拉1＝ （G轮+GB），
250N＝（50N+GB）
解得B的重力：GB＝700N，故D错误。
由于力的作用相互的，物体A受到的水平拉力：
F1＝F拉1＝250N，
因为物体A匀速直线运动，所以A物体所受摩擦力：
f＝F1＝250N，故A正确。
在物体B下加挂重为90N的物体C后，滑轮组绳子末端受到的拉力：
F拉2＝ （G轮+GC+GB）＝（50N+90N+700N）＝280N，
由于力的作用相互的，物体A受到向右的拉力：
F右＝F拉2＝280N，
因为物体A对桌面的压力、接触面的粗糙程度不变，
所以物体A受到摩擦力不变，还是250N，
此时物体A受到向左的拉力F、向右的拉力F右、向右的摩擦力f，
因为物体A向左匀速直线运动，
所以可得：F＝F右+f＝280N+250N＝530N，故B正确。
物体A左移的速度：v＝3v物＝3×5cm/s＝15cm/s＝0.15m/s，
拉力做功功率：，故C错误。

三、填空题（本大题共5小题，共10分）
14、0.5 110 24
【解析】
由图可知，当电压为220V，灯泡正常工作时，的额定电流为0.5A；其额定功率为P2=UI2=220V×0.5A=110W；如果将和串联后接在220V的电源上，根据串联电路特点，此时通过两灯泡的电流相同，且两灯泡电压之和为220V．由图可看出，当电流为0.3A时，两端电压为140V、两端电压为80V，符合以上两个条件．则此时的实际功率为P2’=U’I2’=80V×0.3A=24W．
15、不变 变大
【解析】
由图知，当物体M向右移动时，滑动变阻器上的滑片右移，但连入电路中的电阻不变，为滑动变阻器的最大值，由欧姆定律可知电路中电流不变，即电流表示数不变；电压表测滑动变阻器左侧接入电阻的电压，滑片P左侧部分变长，左侧电阻变大，而电流不变，由U＝IR可知，左侧两端的电压变大，即电压表示数变大。
16、电磁感应 机械 电
【解析】
电风扇里装的是电动机，其构造中是由磁场和线圈组成的，故若转动电动机的线圈时，线圈恰好在磁场中做切割磁感线运动，故此时会产生电流，该现象实际就是电磁感应现象．
这一过程中，消耗机械能获得电能．
17、振动 响度 太阳 电磁波
【解析】
声音是由于物体振动产生的，王亚平讲课的声音是由王亚平的声带振动产生的；声音具有三个特性，音调、响度、音色，这里说的“很大”是指声音很强，即是指声音的响度很大；能量可以发生转化和转移，由题意可知，月球车的太阳能电池板将太阳能转化为电能，供小车勘探活动；声音不但能传递能量，还可以传递信息，移动电话是通过电磁波传递声音信息的．
18、2 0.2 1.4
【解析】
(1)只闭合开关S时，电路为L的简单电路，由图中可知,当小灯泡两端的电压UL＝2V,通过的电流IL＝0.5A时，灯泡的实际功率PL＝ULIL＝2V0.5A＝1W，所以，小灯泡两端的电压为2V，电源的电压约为2V；(2)闭合开关S、S1时，L与R并联，电流表测干路电流，因并联电路中各支路两端的电压相等，所以,它们两端的电压UL＝UR＝U＝2V，由图象可知,通过它们的电流分别为IL＝0.5A,IR＝0.2A，因串联电路中干路电流等于各支路电流之和，所以,电流表示数变化为IR＝0.2A，此时干路电流：I＝ILIR＝0.5A0.2A＝0.7A，此时电路消耗的总功率：P＝UI＝2V0.7A＝1.4W.
点睛：（1）只闭合开关S时，电路为L的简单电路，根据图象读出小灯泡实际功率为1W两端的电压和电流；（2）闭合开关S、S1时，L与R并联，电流表测干路电流，根据并联电路的电压特点可知它们两端的电压，根据图象可知通过它们的电流，利用并联电路的电流特点可知电流表示数的变化和干路电流表的示数，利用P＝UI求出电路消耗的总功率．

四、计算题（本大题共3小题，共29分）
19、 (1)2.52×107J (2) 1.15×107J/ m1
【解析】
（1）100kg水从10℃加热到70℃需要吸收的热量Q吸=cm△t=4.2×101J/（kg•℃）×100kg×（70℃-10℃）=2.52×107J；
（2）燃气完全燃烧放出的热量Q放===1.15×107J，燃气的热值q===1.15×107J/ m1．
20、（1）100N（2）10W
【解析】
（1）小车受到的重力：G=mg=10kg10Nkg=100N；
（2）在水平地面上时的速度：v===0.5m/s，拉力为20N，拉力做功的功率：P=Fv=20N5m/s=10W.
21、（1）48.4Ω；（2）0.1A；（3）3.066×105J．
【解析】
（1）由图可知，加热时足浴盆正常工作时的功率P＝1000W，电压U＝220V，由P＝可得加热电阻值：R加热＝＝48.4Ω；（2）启动按摩功能时，电动机工作，功率P＝22W，电压U＝220V，由P＝UI可得通过线圈的电流：I＝＝0.1A；（3）由P＝在额定电压下加热并同时启动按摩功能，工作了5min消耗电能：W＝W加热+W电动机＝（P加热+P电动机）t＝（1000W+22W）×300s＝3.066×105J．
点睛：（1）加热电阻正常工作时，加热功率和额定功率相等，根据R＝求阻值；（2）启动按摩功能时，电动机工作，根据P＝UI求通过线圈的电流；（3）根据W＝Pt计算足浴盆加热和按摩电动机消耗的电能，从而得到足浴盆消耗电能.

五、作图题（本大题共2小题，共4分）
22、
【解析】
火线先过开关再入灯泡，由灯泡连到零线．因此右边的方框内应为开关，左边的方框内应为灯泡；
三孔插座的上面的孔接地线，左孔接入零线，右孔接火线．如图所示：.
．
23、
【解析】
由图可知，折射光线平行与主光轴，则入射光线过焦点；过光心的光线经凸透镜折射后传播方向不改变，如图所示：

六、实验探究题（本大题共3小题，共15分）
24、橡皮膜凸起 液体对容器底部有压强 U型管两端液面高度差 A 橡皮膜凹陷程度不明显 只能探究液体向上的压强
【解析】
（1）甲装置，没有倒水时，橡皮膜是平的，向装置中加入一定量的水，水对橡皮膜有向下的压力，观察到橡皮膜向外凸，这说明液体对容器底有压强；
（2）压强计是通过U形管中液面的高度差来反映被测压强大小的．，液面高度差越大，液体的压强越大，如果被测压强大小相同，U形管中液体密度越小，液面高度差越大，为了使实验现象更明显，小明应该选择染色的酒精装入U形管中，故A正确．
（3）丙装置在水中橡皮膜向内凹，现象不容易观察，同时该装置只能探究液体向上的压强，无法探究压强与方向的关系．
25、 b 10.4 偏小
【解析】
（1）滑动变阻器滑片向右移动时灯泡变亮，即电阻变小，电流变大，故变阻器右下接线柱连入电路中，如下所示：

（2）小灯泡发光，电路为通路，但电压表示数为0，导线b断了；
（3）排除故障后，闭合开关，当小灯泡正常发光时，电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.24A，由欧姆定律，则小灯泡正常发光时的电阻约为：；
（4）图中电压表测量的电压是准确的，根据并联电路电流的规律，电流表示数大于灯的实际电流，由欧姆定律，则小灯泡电阻的测量结果与真实值相比偏小。
26、棋子B 透过玻璃板 虚 B
【解析】
（1）实验时，棋子A为物体，选择透明薄玻璃板代替日常使用的平面镜，其目的是为了能在A棋子这一侧看到棋子B，便于确定像的位置；
（2）在实验过程中，将棋子A放在玻璃板的一侧，棋子B放在玻璃板的另一侧．一边移动棋子B，一边用眼睛透过玻璃板观察B，直至B与A的像完全重合，停止移动棋子B，这时发现像与物的大小相等，进一步观察A、B两个棋子在方格纸上的位置发现，像和物关于平面镜对称；
（3）移走棋子B，在棋子B的位置平行于玻璃板竖直放一张白纸，直接观察光屏不能承接到棋子A的像，可知平面镜所成的像是虚像；
（4）一次实验不具备代表性，应采取同样的实验方案多做几次，避免实验现象的偶然性，才能保证结论的正确．所以应采取B操作．
