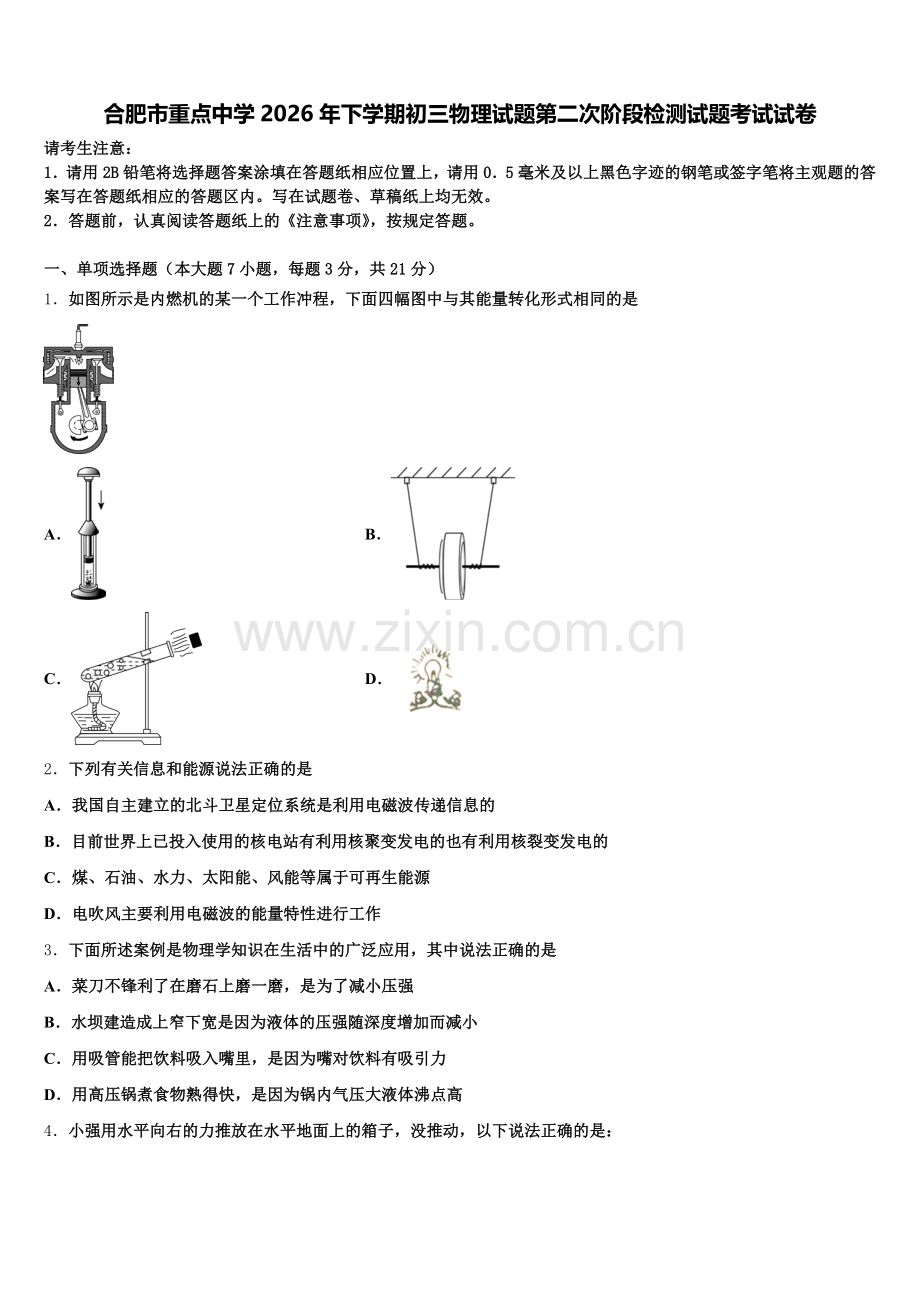

合肥市重点中学2026年下学期初三物理试题第二次阶段检测试题考试试卷
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。

一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示是内燃机的某一个工作冲程，下面四幅图中与其能量转化形式相同的是

A． B．
C． D．
2．下列有关信息和能源说法正确的是
A．我国自主建立的北斗卫星定位系统是利用电磁波传递信息的
B．目前世界上已投入使用的核电站有利用核聚变发电的也有利用核裂变发电的
C．煤、石油、水力、太阳能、风能等属于可再生能源
D．电吹风主要利用电磁波的能量特性进行工作
3．下面所述案例是物理学知识在生活中的广泛应用，其中说法正确的是
A．菜刀不锋利了在磨石上磨一磨，是为了减小压强
B．水坝建造成上窄下宽是因为液体的压强随深度增加而减小
C．用吸管能把饮料吸入嘴里，是因为嘴对饮料有吸引力
D．用高压锅煮食物熟得快，是因为锅内气压大液体沸点高
4．小强用水平向右的力推放在水平地面上的箱子，没推动，以下说法正确的是：

A．小强的推力小于箱子受到的摩擦力
B．小强的推力等于箱子受到的摩擦力
C．小强的推力大于箱子受到的摩擦力
D．箱子对地面的压力和它受到的重力是一对平衡力
5．少数同学将笔放在手指上不停转圈。关于这一现象，下列说法正确的是
A．笔在手上转动时没有惯性
B．笔静止在手指上时受到平衡力作用
C．停止拨动后，笔还会继续转动，说明笔与手指间没有摩擦力
D．不停地拨动笔，笔才会在手指上持续转圈，说明力是物体运动的原因
6．安全用电的下述要求正确的是（　　）
A．只要不接触高压带电体，就可以避免事故的发生
B．湿手的电阻很大，可以接触开关
C．只要有电流通过人体，就会发生触电事故，所以不能接触任何用电器
D．高大建筑物要装上避雷针
7．下列有关电现象说法正确的是
A．甲、乙两物体相互吸引，说明甲、乙两物体一定带异种电荷
B．光敏二极管是利用半导体材料导电性能易受光照影响的特性制成的
C．制作保险丝一般选择熔点较低、电阻较小的金属材料
D．根据欧姆定律，导体两端的电压为0时通过的电流为0，导体的电阻也为0
二、填空题（本大题7小题，共21分）
8．工匠用钢铁打制刀具时，有一个重要流程叫”淬火”，把刚打制成型的刀具放到炉火中充分煅烧然后将其迅速放入水中骤冷，水面上方升腾起大量白气。在放入冷水的过程中，刀具的内能_____（选填“增大”减小”或“不变”），水面上方的白气是经过_____（填写物态变化名称）形成的。
9．如图重10N的物块放在水平而上，某时刻用竖直向上的5N的力F作用在物体的上端，则此时物块受到的合力为_________．

10．小明家的电能表如图所示，如果家中只开一台标有“220V 1000W”的电饭煲时发现2min内电能表的表盘转过81r，则他家的实际电压为_____V。

11．如图甲，弹簧测力计示数为5N，如图乙，小球一半浸在水中，测力计示数为2N，则小球的体积为___cm3，若剪断悬挂小球的细线，小球在水中稳定时受到的浮力为_______N．

12．（1）干旱地区的农民将装水的塑料瓶底部扎个小孔给农作物进行滴灌，小明同学发现如果瓶子底部小孔不接触土壤，水流出一些后就停止流出，此时瓶内水面上的气压_____（选填“大于”、“等于”或“小于”）大气压；若将小孔与土壤充分接触，水会缓慢地流到植物的根部，如图所示．该装置能减少水的_____（填物态变化的名称），从而节约用水．

（2）如图所示，小明在“观看水中的硬币”活动中，把一枚硬币固定在空杯的底部，找一个角度使你刚好看不到硬币的最右端A点．保持眼睛和杯子的位置不变，在同学逐渐把水加入到杯中的过程中，硬币上的B点和C点能先后被看到．小明所看到的水中硬币是一个变_____虚像．（选填“深”或“浅”）的虚像．图中画出了刚看到C点时光的传播示意图，入射角是αC；如果刚看到B点时的入射角是αB，则αB_____αC．（选填“>”“<”或“=”）

13．小明用如图所示的动滑轮提起140N的水桶，动滑轮重20N（不计绳重和摩擦），小明拉绳子的动力为_____N；如果向水桶内再加入40N的水，提起时动滑轮的机械效率_____（选填“变大”、“变小”或“不变”）．

14．在如图所示的电路中，R1=R2，开关S闭合后，电路正常工作，电流表和电压表的示数分别为I0、U0，过一段时间后一个电表示数变大，一个电表示数变小，已知电路中仅有一处故障，且只发生在电阻R1、R2上，试根据相关信息判断相应的故障。若电压表示数为2U0，电流表示数为0，说明_____；若电压表示数为0，电流表示数为2I0，说明_____。

三、作图题（共7分）
15．某家庭进户线和各元件如图所示，请完成家庭电路的连接．

16．当光线从水射向空气时，它的反射光线如图所示，画出入射光线和折射光线．
如图所示，O为支点，L1为动力F1的力臂，请作出此杠杆的动力F1和阻力F2的示意图。
请根据图c中小磁针N极的指向，标出图中磁感线的方向和电源的正极（用“+”表示）。

17．如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．

四、实验题（本大题共5小题，共20分）
18．（4分）如图所示是我们做过的“探究光的反射规律”实验装置，其中使用可绕ON转动的纸板的目的是① ；② ．实验过程中，纸板与平面镜必须 放置．当光线沿NO方向入射平面镜时，反射角为 度．

19．王宇为了测量家中常用色拉油的密度，特取适量样品带到学校实验室进行测量．

（1）如图甲所示是小明调节天平的情景，他的错误是____________________________________．
（2）调节平衡后，用天平测出样品和烧杯的总质鼠为92g，然后把烧杯中的一部分色拉油倒人量筒中，测出体积如图乙所示；用天平测出剩余色拉油和烧杯的质量如图丙所示，质量为__________g，则小明所带色拉油的密度为__________kg/m1．
20．小明用两节新的干电池测小灯泡的功率，电路如图1所示，小灯泡额定电压为2.5V，滑动变阻器规格为“20Ω2A”．
在图中，用笔画线代替导线将电路连接完整．连接电路时，开关必须断开，滑动变阻器的滑片应移到最_____（左/右）端．当电压表的示数达到2V时，电流表的示数如图2其读数为_____A，此时，灯泡的功率为_____W，为使灯泡正常发光，应将滑片向_____（左/右）移动，使电压表的示数为2.5V．小明同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制如图3的图象，根据图象信息，可计算出小灯泡的额定功率是_____W．该图象不是直线，主要原因_____．
21．小明用图甲所示的电能表测量某品牌电热水壶的实际功率，测量时小明首先进行的操作是_______，接着观察到电能表的指示灯在3min内闪烁80次，则电热水壶实际功率是_______W．当壶中水的温度升髙时，这是通过_______的方法改变水的内能．图乙中A、B、C是该电热水壶插头的三个插脚，当电热水壶工作时，其中与火线相连的插脚是_______；为了用电安全，在这三个插脚中，较长的插脚是_______．

22．小明同学在做“探究凸透镜成像规律”的实验，
如图甲，小明让平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f＝_____cm．小明所用实验装置如图乙所示，若将凸透镇放在光具座刻度50cm位置处不变，把蜡烛放在刻度10cm处，利用其成像特点制成的光学仪器是_____（选填“照相机”、“放大镜”或”投影仪”）．若蜡烛和光屏位置保持不变，移动凸透镜，想要在光屏上再次成清晰的像，则小明应将凸透镜应放在光具座刻度_____cm处．保持透镜不动，如果想在光屏上得到更大的清晰的像，应进行的操作是_____．
A．将蜡烛左移，光屏左移
B．将蜡烛左移，光屏右移
C．将蜡烛右移，光屏左移
D．将蜡烛右移，光屏右移在图乙基础上，小明将一眼镜放在蜡烛和凸透镜中间，发现需要将光屏向右移动才能看到清晰的像，则该眼镜是_____（选填“近视”或“远视”）眼镜．实验一段时间后，蜡烛燃烧变短，要使像能成在光屏中央，小明应将向_____移动光屏（选填“上”或“下”）．
五、计算题（本大题共2小题，共13分）
23．如图甲是超超老师抽奖抽到的多功能养生壶,图乙是该品牌养生壶简化电路图,表是该电器的相关参数．求：

项目
参数
电源电压（V）
220
低温档功率（W）
275
中温档功率（W）
550
高温档功率（W）
1100
容积（L）
1
(1)养生壶处于低温档工作时,电路中的电流大小为多少 A；
(2)R1 的阻值为多少Ω；
(3)超超老师家的电能表上标有“3600revs/(kW·h)”的字样,他将家中的其它用电器都与电源 断开,仅让该养生壶在高温档下工作,观察 125s 内电能表的转盘转了 88revs,则当时的实际电压为多少V?
24．2月11日《桂林晚报》报导：为保障漓江游览持续稳定，满足春节“黄金周”游客的需求，保证磨盘山至阳朔航线的正常运行，思安江水库从2月12日16时开始向漓江补水至三月初，总补水的体积为2.7×107m1．试问：总补水的质量是多少？磨盘山至阳朔航线全长约为60km，游船早上8：00出发，12：00到达阳朔，游船的平均速度是多大？游客乘车从阳朔返回桂林时，60km路程用了1h，若旅游车发动机的平均牵引力为9000N，则旅游车发动机所做的功是多少？平均功率是多大？
六、综合能力题（本大题共3小题，共18分）
25．阅读短文，回答问题
双触点干簧管
双触点干簧管是一种磁控开关，结构如图所示，其外壳是一只密封的玻璃管，管内充有某种惰性气体，并装有A、B和C三块簧片，其中B和C是用铁或镍等材料制成，A是用铜或铝等非磁性材料制成，A的端点与C的端点是固定端点，B的端点是自由端点，正常时B的端点在自身弹力作用下与A的端点接触，当绕在干簧管上的线圈通电时，如图所示，B的端点与C的端点分别被磁化而相互吸引，当吸引力大于B的弹力时，B与A的端点分开，并与C的端点接触.而当B与C的吸引力减小到一定程度时，B在弹力的作用下与C的端点分开，重新恢复与A的端点接触.

请问答下列问题： 在如图中，若要使螺线管的右端为N极，则电源左端是 ________ 极. 簧片A、B和C所对应的材料可能是________.（填写序号）
①铜、铁、铁 ②铜、铝、铁 ③铁、铁、铜 ④ 镍、铁、铝 如图所示，请将电路连接完整，要求闭合开关后，红灯先通电，然后绿灯与红灯能交替通电.____
26．海基潜射导弹是指从潜伏于水下的潜水艇上发射导弹的一种先进的大型武器．图中是海基潜射导弹发射时的图片．
导弹发射时，导弹内的高能燃料燃烧会产生高温高压的气体向下喷射，推动导弹加速向上运动，导弹的___能不断增加请在图中画出导弹出水后受力示意图（空气阻力不计）．导弹发射后，潜艇的浮力______（增大、减小、不变），此时，若潜艇要继续保持潜行状态不被敌人发现，应当向水仓中________（“注入”、 “排出”）适量的水．
27．如图(a)所示，电源电压为6伏且保持不变，电阻R1阻值为10欧，电流表A和A1是两个相同的电表。闭合电键S后，电流表A的示数如图(b)所示。求：
通过R1的电流I1。通电10秒钟电流通过R2所做的功。现用标有“60Ω 3A”和“20Ω 2A”字样的滑动变阻器，则当选用标有哪种字样的滑动变阻器替换R1，将电流表A1串联接入_____点处时(选填“M”成“N")，在移动变阻器滑片P的过程中能使电流表A1与A示数的比值最小，求电流表A1与A示数的最小比值及此时滑动变阻器消耗的功率P。
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
图中汽油机气缸中的活塞向下运动，两个气阀都关闭，火花塞喷出电火花，是做功冲程；在做功冲程将内能转化为机械能；
A. 图中为压缩气体做功，机械能转化为内能，故A不符合题意；
B. 图中为滚摆，上下运动时，完成的是动能和重力势能之间的转化，故B不符合题意；
C. 烧开水时，水蒸气膨胀做功，将瓶塞冲出，水蒸气的内能转化为瓶塞的机械能；故C符合题意．
D. 电灯发光，将电能转化为内能和光能，故D不符合题意；
2、A
【解析】
A、电磁波的传播不需要介质，北斗卫星定位系统是利用电磁波来传递信息的，故A正确；
B、目前核裂变是可控的，故世界上的大多数核电站都是利用原子核分裂时释放出的能量发电的，故B错误；
C、人类开发利用后，在现阶段不可能再生的能源，属于不可再生能源；在自然界中可以不断连续利用的能源，属于可再生能源；所以，煤炭和石油属于非可再生资源，水力、太阳能和风能属于可再生资源，故C错误；
D、电吹风主要由电动机和电热丝组成，电动机是利用通电导体在磁场中受到力的作用的原理制成的，电热丝是利用电流的热效应工作，目的为了加热空气得到热风，没有应用电磁波，故D错误。
3、D
【解析】
A．增大压强的方法可以增大压力，也可以减小受力面积，菜刀不锋利了在磨石上磨一磨，是为了减小受力面积，增大压强，故A错误；
B．液体压强随深度的增加而增大，水坝底部由于水深度大，受到的压强大，所以修建成上窄下宽的结构，故B错误；
C．我们用吸管吸饮料时，把吸管内的空气吸走了，瓶内的饮料在瓶内大气压的作用下进入嘴里，故C错误；
D．水的沸点随气压的升高而增大，用高压锅煮食物时，增大了锅内的气压，从而提高了水的沸点，所以熟得快；故D正确．
4、B
【解析】
ABC．因为用水平向右的力推静止在水平地面上的箱子，没有推动，所以箱子处于静止状态；在水平方向上所受的推力与摩擦力是一对平衡力，大小相等，所以摩擦力等于推力。故AC错误，B正确。
D．箱子对地面的压力和它受到的重力作用在两个物体上，且两个力的方向相同，所以不是一对平衡力，故D错误。
5、B
【解析】
A、一切物体在任何时候都有惯性，笔在手上转动时同样具有惯性，故A错误；
B、笔静止在手指上时，处于平衡状态，所以笔受到平衡力作用，故B正确；
C、停止拨动后，笔还会继续转动，是因为笔具有惯性，笔与手指间仍然有摩擦力，故C错误；
D、在手指上不停地拨动笔，笔受到了力的作用，笔的运动状态发生了变化，这说明力是改变物体运动状态的原因，故D错误。
6、D
【解析】
安全用电的原则是：不接触低压带电体、不靠近高压带电体．所以，在高压线下面有可能会发生高压电弧触电，故A错误；湿物体是导体，接触带电体容易发生触电，故B错误；触电是指有电流通过人体，且电流超过人的承受能力时，对人造成伤害的现象，所以电流非常小时，不会发生触电事故，如干电池的电流，故C错误；高大建筑物要装上避雷针，防止遭受雷电后造成损坏，故D正确，故选D．
7、B
【解析】
（1）电荷间的作用规律：同种电荷相互排斥，异种电荷相互吸引，带电体的性质：带电体可以吸引轻小的物体；
（2）半导体的阻值随温度、光照和杂质等外界因素的不同而发生变化，故可以利用半导体制作成光敏电阻、热敏电阻以及二极管三极管等；
（3）保险丝是利用电阻率大、熔点低的材料制成的，当电流过大时，产生较多的热量，从而熔断，对电路起到保护作用，据此分析作答；
（4）电阻是导体本身的一种性质，它与电流、电压都无关，但在数值上等于电压、电流的比值；电阻的影响因素是材料、长度、横截面积、温度等因素。
【详解】
A、甲、乙两物体相互吸引，它们可能一个带电、另一个不带电，也可能带异种电荷，故A错误；
B、光敏二极管是利用半导体材料导电性能易受光照影响的特性制成的，故B正确；
C、制作保险丝一般选择熔点较低、电阻较大的金属材料，这样才能在电流过大时产生更多的热量，保险丝及时熔断，故C错误；
D、电阻是导体本身的一种性质，与电流、电压无关，当电压、电流都为0时，导体的电阻不为0，故D错误。
故选：B。
本题考查了带电体的性质、电荷间作用规律、半导体的特点、保险丝的特点以及电阻的影响因素，属于综合性题目。

二、填空题（本大题7小题，共21分）
8、减小 液化
【解析】
物体放出热量，内能减小，故在放入冷水的过程中，刀具的内能减小；水面上方的“白气”是小水珠，是由水蒸气遇冷液化形成的。
9、1
【解析】
由图知道，当重11N的物体受到竖直向上5N拉力作用时，物体仍然处于静止状态，所以，物体受到的合力为1．
10、198
【解析】
由“”可知电路中每消耗1kW•h的电能，电能表转盘转3000r。当电能表转盘转过81r时，电饭煲消耗的电能：；工作时间，电饭煲的实际功率：；由可得电饭煲的电阻：，由可得电饭煲的实际电压为：。
11、600 5
【解析】
小球受到的浮力：F浮＝G﹣F示＝5N﹣2N＝1N，∵F浮＝ρ水gV排，，∴物体的体积：V＝2×1×10﹣4m1＝6×10﹣4m1＝600cm1．∵G＝mg＝5N，∴，；∴物体的密度小于水的密度，物体漂浮在水面上，物体受到的浮力：F浮′＝G＝5N．
12、小于 蒸发 浅 =
【解析】
（1）如果瓶子底部小孔不接触土壤，当瓶中水向下流出一会，水滴堵住小孔，瓶内上方气体的体积变大，气体压强减小，小于大气压，在大气压的作用下，水就不再流出；若将小孔和土壤充分接触，土壤中有很多小孔，水在向下流的过程中，流到植物的根部，慢慢流出的水就会被植物吸收，减小了水的表面积，减慢了水分的蒸发；
（2）当沿杯子壁缓缓向碗中加水时，来自硬币的光线会从水中斜射入空气中从而发生折射，当折射光线进入人眼时，人眼逆着折射光线看去，看到的便是由于光的折射而形成的变浅的虚像；保持眼睛和杯子的位置不变，光从水中进入人的眼睛的传播方向不变，折射角不变，所以根据光的折射规律，从B点和C点射出的入射光线的入射角不变的，即αB=αc。
13、80 变大
【解析】
分析：不计绳重和摩擦，人拉绳子自由端的拉力；用同一个滑轮组提升物体时，物重越大，效率越高．
解答：由图可知，该滑轮为动滑轮，有两段绳子拉着动滑轮，不计绳重和摩擦，则拉绳子的动力：；使用同一滑轮组，在提升高度相同时，所做的额外功不变，增加水的重力，增大了有用功，所以有用功在总功中所占的比例变大，机械效率会变大．
故答案为80；变大．
【点睛】本题考查了滑轮组绳子拉力的计算、机械效率的变化，属于基础知识．
14、R1断路 R1短路
【解析】
原电路中，两电阻串联，电压表测R1两端的电压（小于电源电压），已知R1=R2，根据分压原理，两电阻的电压相等，由串联电路电压的规律可知，电源电压U=2U0，电流表测电路中的电流，由电阻的串联和欧姆定律可知，电流表的示数：I0==-----①，
若R2短路，则电压表测电源电压2U0，电压表示数变大，此时为R1的简单电路，此时电流表示数：I′==2I0----②，由①②可知电流表示数也变大，与一个电表示数变大，一个电表示数变小不符合，所以故障不可能是R2短路；
若R2断路，整个电路断路，两表都没有示数，两表示数都变小，所以故障不可能是R2断路；已知电路中仅有一处故障，所以故障只能是R1断路或短路，
若R1断路，电压表串联在电路中测电源电压，示数为电源电压U=2U0，电压表示数变大；此时电流表示数为0，电流表示数变小，符合题意；
若R1短路，电压表示数为0，电压表示变小，电路为R2的简单电路，由欧姆定律可得此时电流表示数为：I″==2I0，电流表示数变大，符合题意；
综上：若电压表示数为2U0，电流表示数为0，说明R1断路；
若电压表示数为0，电流表示数为2I0，说明R1短路。

三、作图题（共7分）
15、
【解析】
家庭电路中，电灯的接法：火线首先接入开关，再接入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．如图所示：

16、
【解析】
（1）由光的反射定律可知，反射光线与入射光线分居在法线两侧，反射角等于入射角可画出入射光线；光由水射向空气时，进入空气后会发生偏转，折射角大于入射角，可大致画出拆射光线；如下图所示：

（2）根据力臂是支点到力的作用线的距离，力臂与力的作用线是垂直的，可画出对应的力和力臂，如下图所示：

（3）由图示可知，小磁针的右端是S极，根据磁极间的相互作用可知，螺线管的左端是N极，螺线管外部的磁感线方向由N极指向S极；用右手握住螺线管，大拇指指向左侧，则四指环绕方向即为导线中的电流方向，根据电流由电源的正极出来，可得出电源的“+”，如下图所示：

17、
【解析】
根据光的反射定律，反射角等于入射角，即入射光线和反射光线的角平分线即法线，所以先做出法线，因为入射光线与反射光线的夹角为180°-60°=120°，因此反射角等于入射角等于60°，根据法线与平面镜垂直，做出平面镜的位置如图．

四、实验题（本大题共5小题，共20分）
18、①呈现反射光线 ②验证反射光线与入射光线及法线在同一平面内 垂直 0
【解析】
试题分析：（1）可绕ON转动的纸板的主要作用是：①呈现反射光线，②验证反射光线与入射光线及法线在同一平面内。
（2）要使入射光线和其反射光线的径迹同时在纸板上出现，则法线必须与平面镜垂直，并且反射光线、入射光线和法线必须在同一平面内，因此纸板与平面镜的位置关系必垂直。
（3）入射光沿NO方向入射，则入射光线与法线的夹角为0°，入射角为0°，根据光的反射定律可知，反射角等于入射角，则反射角为0°。
【考点定位】光的反射定律
19、游码没有拨到零刻度线上 55.2 0.92×101
【解析】
（1）在使用天平时，首先应调节天平平衡，在调节螺母前应将游码调至左端零刻线处，但是图中情景没有；
（2）样品和烧杯的总质量m总=92g，天平测出剩余色拉油和烧杯的质量m剩=50g+5g+0.2g=55.2g，所以量筒中色拉油质量m=92g-55.2g=16.8g，如图乙所示，倒出色拉油的体积V=40cm1，色拉油密度ρ==0.92g/cm1=0.92×101kg/m1．
20、 右 0.16 0.32 左 0.5 灯丝电阻受温度影响
【解析】
（1）伏安法测灯泡功率的实验中，电压表并联在灯泡两端，实物电路如下图所示：

（2）为保护电路，连接电路时开关应断开，滑动变阻器的滑片处于最大阻值处的右端；
（3）如图2乙所示，电流表选用小量程，分度值为0.02A，其值为0.16A，小灯泡的功率为：P=UI=2V×0.16A=0.32W；
灯在额定电压下的功率为额定功率，电压表的读数为2V，小于灯的额定电压，要使灯泡正常发光，应将增大灯的电压，由串联电路电压的规律，应减小变阻器的电压，根据分压原理，应减小变阻器连入电路中的电阻大小，即滑片向左移动，当电压表示数为2.5V时，小灯泡正常发光，小灯泡达到额定功率；
（4）根据图3可知，当灯泡两端电压为2.5V时，通过小灯泡的电流为0.2A，则灯泡的额定功率：P＝UI＝2.5V×0.2A＝0.5W．因为灯丝的电阻与温度有关，所以灯泡的I﹣U图象为曲线．
21、要关闭其他的用电器，使电水壶单独工作 1000 热传递 C A
【解析】
在测量电热水壶的实际功率时，要关闭其他的用电器，使电水壶单独工作；根据参数1600r/(kW·h)知，每消耗1kW·h的电能，电能表转1600圈，所以，电能表转80圈，电水壶消耗的电能为：W=kW·h=0.05kW·h，电热水壶实际功率：P===1kW=1000W；电热水壶烧水时消耗了电能，从而使电热丝的温度升高，水从电热丝吸收热量，温度升高、内能增加，是通过热传递改变了水的内能；插座是“左零右火上接地”，B插头对应三孔插座的左边，即应该是零线，C插头对应三孔插座的右边，应该是火线；当插头插入插座的瞬间，因为长插脚比其它两脚稍长一些，所以长插脚先接触地线；使金属外壳先与地线相连，然后才是火线和零线的连接；拔插头时，由于火线和零线的这两脚短，刚刚断开火线和零线时，长插脚稍长一些，仍处于连接状态，金属外壳仍未离开地线，因此如果用电器“漏电”，在插插头或拔插头的过程，人不会触电，在这三个插脚中，较长的插脚是A．
22、10.0 照相机 25 D 近视 上
【解析】
（1）由图中，平行光线经凸透镜后会聚到一点，说明凸透镜对光线具有会聚作用，光屏上得到的最小、最亮的光斑便是凸透镜的焦点，所以焦距为20.0cm﹣10.0cm＝10.0cm；
（2）由于凸透镜的焦距是10cm，当蜡烛在刻度10cm处时，物距：u＝50cm﹣10cm＝40cm，物距大于二倍焦距，成倒立缩小的实像，这是照相机的原理；
在保持蜡烛和光屏位置不变的情况下，根据光的可逆性，光屏上再次成清晰的像，像距应为40cm，可将凸透镜移至光具座65cm﹣40cm＝25cm的刻度线处；
（3）保持透镜不动，如果想在光屏上得到更大的清晰的像，应使物距缩小，则像距变大，所以应将蜡烛右移，同时光屏也向右移．故D符合题意；
（4）放置一副眼镜的镜后，需要将光屏向右移动才能成清晰的像，说明该镜片对光线有发散作用，由此可知，该镜片由凹透镜制作，这副眼镜是近视眼镜；
（5）蜡烛经燃烧不断缩短，向下移动，光屏上的像向上移动，要使像能够成在光屏中央，可向上移动光屏；或向上移动蜡烛或向下移动凸透镜．

五、计算题（本大题共2小题，共13分）
23、 (1) 1.25A (2) 88Ω (3) 176V
【解析】
①当S2接A、S1断开时，R1与R2串联，此时电路中总电阻最大，根据P=可知，此时电路消耗功率最小，为低温档；②当S2接B、S1闭合时，R1与R2并联，此时电路中总电阻最小，根据P=可知，此时电路消耗功率最大，为高温档；③当只闭合S1时，电路中只有R1工作，电路中总电阻介于①、②两种情况，则此时为中温档．
(1)低温档工作时，功率为P低=275W，根据P=UI，则电路中的电流大小为I===1.25A．
(2) 当只有R1 工作时，为中温档，功率为P中=550W，根据P=得R1 ===88Ω．
(3) 养生壶在额定电压下高温档工作时功率为P高=1100W，则R1与R2并联的总电阻R总 ===44Ω．实际电能表转盘在125s内转了 88revs，则养生壶消耗的电能为W===88000J．由W=得实际电压为U实===176V．
24、（1）2.7×1010kg（2）15km/h（1）5.4×108J 1.5×105W
【解析】
（1）由ρ＝可得，总补水的质量m＝ρV＝1.0×101kg/m1×2.7×107m1＝2.7×1010kg；
（2）游船航行的时间t＝4h；游船的平均速度v＝＝15km/h；
（1）旅游车发动机所做的功W＝Fs＝9000N×60×101m＝5.4×108J；发动机平均功率P＝＝1.5×105W；
答：（1）总补水的质量是2.7×1010kg；
（2）游船的平均速度是15km/h；
（1）旅游车发动机所做的功是5.4×108J；平均功率是1.5×105W。

六、综合能力题（本大题共3小题，共18分）
25、负 1
【解析】
（1）若要使螺线管的右端为N极，根据安培定则，电流从螺线管的右端进入，左端流出，所以电源左端是负极．
（2）由题，A、B和C三块簧片，其中B和C是用铁或镍等材料制成，A是用铜或铝等非磁性材料制成，所以簧片A、B和C所对应的材料可能是铜、铁、铁，答案为①；
（3）当开关S闭合后，电路接通红灯亮，故红灯与螺线管相连且与簧片A组成一条支路；通电后螺线管产生磁性，B的端点与C的端点分别被磁化而相互吸引，把簧片吸下来，绿灯电路接通灯亮．所以绿灯与C相连．这样交替进行．如图所示：

点睛：干簧管实际是一种继电器控制电路，其作用相当于一个开关．
26、机械 不变 注入
【解析】
（1）导弹加速向上运动，质量不变，速度增大，动能增大，高度变大，重力势能增大，机械能包括动能和势能，所以机械能增大；
（2）导弹出水后，加速上升，受力不平衡，受的向上的推力大于向下的重力，从重心沿竖直向下和竖直向上分别画出重力和推力的示意图，如图所示：

（3）导弹发射后，潜艇排开液体的体积不变，根据F浮=ρ液gV排可知浮力不变，受到的重力减小，浮力大于重力，潜艇要继续保持潜行状态不被敌人发现，需要使潜艇受到的浮力等于重力，所以需要对两侧水箱进行充水．
27、（1）0.6A；（2）24J；（3）“60Ω 3A”；N；2:15；15.6W
【解析】
（1）由电路图可知，电阻R1和R2并联，电流表A测干路电流；则R1的电流I1===0.6A；
（2）从图（b）中可知，电流表的量程是0-3A，分度值是0.02A，电流表A的示数为1A，
根据并联电路电流特点可知通过R2的电流：I2=I-I1=1A-0.6A=0.4A，并联电路中各个支路的电压相等，所以R2两端的电压为6V，电流通过R2所做的功W2=UI2t=6V×0.4A×10s=24J；
（3）由于电阻R1与R2并联，电流表A测干路电流，支路R2的电流不变，则在移动变阻器滑片P的过程中使电流表A1与A示数的比值最小，则应增大A的示数同时减小电流表A1的示数，或只增大A的示数；由于电流表A测干路电流，根据并联电路的电流特点可知：电流表A的示数会随R1电流的增大而增大；所以，应把电流表接入N点处；
滑动变阻器标有“60Ω 3A”字样，通过变阻器的最大电流为3A，图中电流表A的最大量程为0-3A，所以干路中的电流最大为3A，通过变阻器的电流I1最大=3A-0.4A=2.6A，电流表A1与A示数的最小比值，滑动变阻器的电功率P=UI1最大=6V×2.6A=15.6W；
滑动变阻器标有“20Ω 2A”字样，所以I1最大′=2A，电流表A1与A示数的最小比值；
使电流表A1与A示数的比值最小，所以选择标有“60Ω 3A”字样的滑动变阻器。
