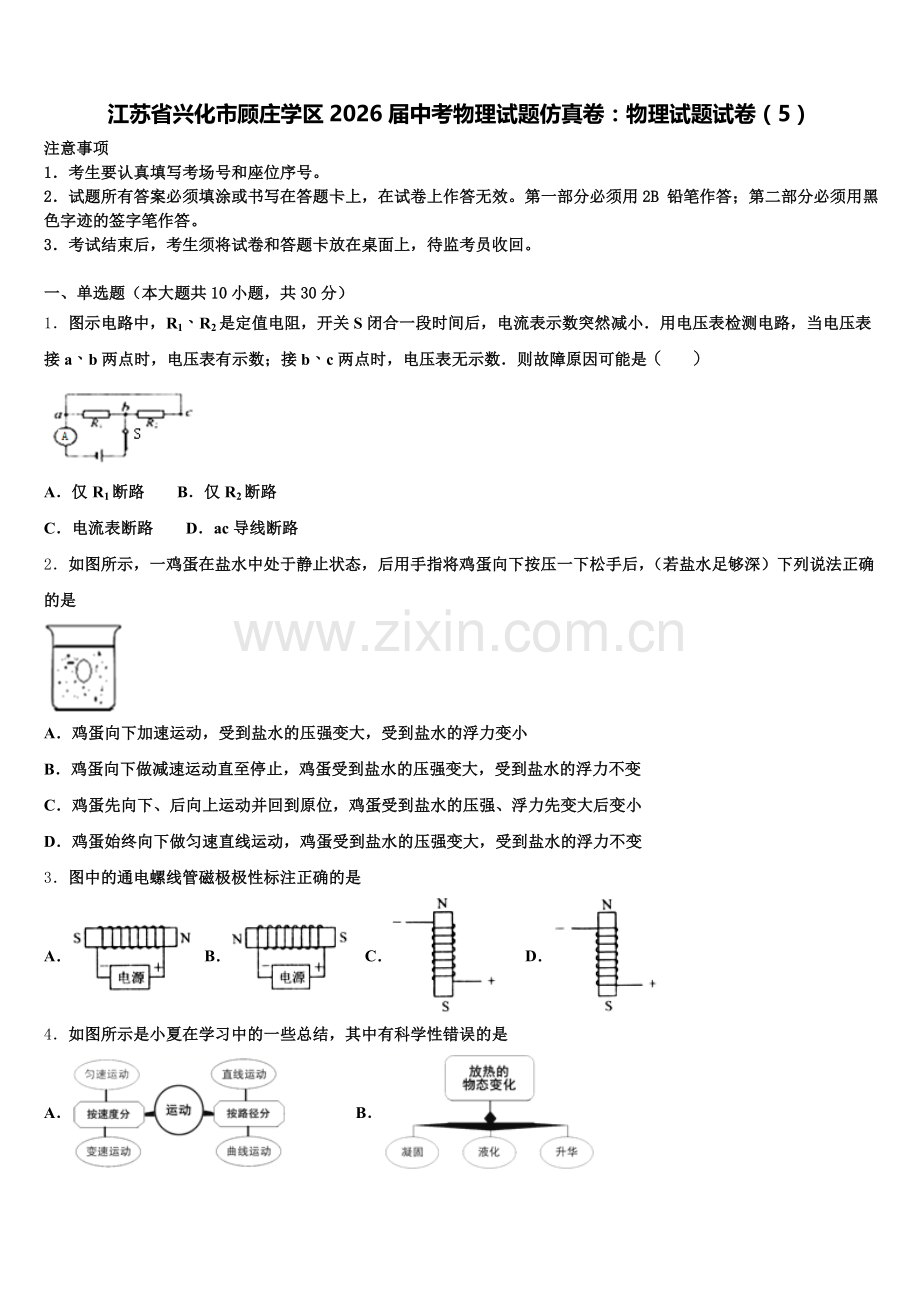

江苏省兴化市顾庄学区2026届中考物理试题仿真卷：物理试题试卷（5）
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。

一、单选题（本大题共10小题，共30分）
1．图示电路中，R1、R2是定值电阻，开关S闭合一段时间后，电流表示数突然减小．用电压表检测电路，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数．则故障原因可能是（ ）

A．仅R1断路 B．仅R2断路
C．电流表断路 D．ac导线断路
2．如图所示，一鸡蛋在盐水中处于静止状态，后用手指将鸡蛋向下按压一下松手后，（若盐水足够深）下列说法正确的是

A．鸡蛋向下加速运动，受到盐水的压强变大，受到盐水的浮力变小
B．鸡蛋向下做减速运动直至停止，鸡蛋受到盐水的压强变大，受到盐水的浮力不变
C．鸡蛋先向下、后向上运动并回到原位，鸡蛋受到盐水的压强、浮力先变大后变小
D．鸡蛋始终向下做匀速直线运动，鸡蛋受到盐水的压强变大，受到盐水的浮力不变
3．图中的通电螺线管磁极极性标注正确的是
A． B． C． D．
4．如图所示是小夏在学习中的一些总结，其中有科学性错误的是
A． B．
C． D．
5．小明将铁丝快速弯折十余次，铁丝弯折处的温度会升高，以下四个事例中能量转化与之相同的是（　　）

A．甲、丙 B．甲、丁 C．乙、丙 D．乙、丁
6．下图中对应的标注，正确的是
A．漂浮在水面上的小球受到的浮力
B．光从玻璃入射到空气中
C．通电螺线管周围的小磁针
D．人看到树木在水中的倒影
7．手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案。如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端。下列选项中和受电线圈工作原理相同的是（　　）

A．扬声器 B．.电磁继电器 C．.动圈式话筒 D．.电动机
8．请观察如图所示的漫画，下列四个观点，正确的是

A．甲图人对箱子推力小于箱子受到的重力 B．甲图人对箱子推力小于箱子受到的摩擦力
C．乙图人对箱子推力等于箱子受到的重力 D．乙图人对箱子推力等于箱子受到的摩擦力
9．如图所示,闭合开关,发现灯泡亮, 不亮,电压表指针略有偏转,调节变阻器滑片,变亮, 始终不亮,出现这一现象的原因可能是

A．灯泡比灯丝的电阻小得多
B．灯泡短路
C．灯泡短路
D．滑动变阻器断路
10．物体从距凸透镜12cm处移到距凸透镜18cm处的过程中，调整光屏的位置，总能在光屏上得到倒立、放大的像，由此可知，此凸透镜的焦距可能是( )
A．6cm B．10cm C．16cm D．20cm
二、多选题（本大题共3小题，共12分）
11．关于家庭电路和安全用电常识，下列说法中正确的是
A．人体安全电压为不高于220V
B．使用试电笔时，手应接触笔尾金属体
C．只有接触高压线路才会发生触电事故
D．家里的空气开关“跳闸”，可能是发生了短路
12．如图所示的甲、乙两个电路中，闭合开关后，输电线因电流过大而燃烧起来．下列说法中正确的是

A．甲电路中各用电器在工作时是互相影响的
B．甲电路中输电线电流过大的原因可能是用电器的总功率过大
C．乙电路中输电线电流过大的原因是短路
D．乙电路中输电线电流过大会烧毁灯泡
13．如图所示，在水平桌面上放有底面积为S1的圆柱体A和底面积为S2的薄壁圆柱形容器，容器内装有某种液体。先把质量为、密度为、底面积为的实心圆柱体B放在A上面时，A对桌面压强的变化量为；再将B放入容器内，B浸没在液体中且沉在容器底（液体未溢出），液体对容器底压强的变化量也为，下列表达式正确的是

A．
B．
C．容器内液体密度
D．容器内液体密度
三、填空题（本大题共5小题，共10分）
14．有许多重大火灾都是因用电线路连接处接触不良所造成的，当线路连接处接触不良时，该处的电阻将_____（减小／增大／不变），在该接触处就会局部过热引起升温，接触处的电阻又将随着温度的升高而_____（减小／增大／不变），从而形成电热的逐步积累和恶性循环，以致引发火灾．
15．如图所示，是某栋房子供水的水路示意图，放水时水龙头与水塔构成了一个________．若将水龙头（相同型号）单独打开并将开关旋至最大，则__________（填“甲”或“乙”）水龙头出水速度大．

16．如图所示，通电螺线管的A端为_____ 极（填：“N”或“S”）

17．PM2.5是漂浮于空气中，直径小于等于2.5μm，即_____m的颗粒物，某方案提出：利用大型鼓风机向空中喷射大量水滴，吸附空气中的PM2.5，下落至地面，但专家认为该方案欠妥；按1s喷射2L水计算，持续1h就需喷水_____t，喷射出的水滴还未落地就已成水蒸气；寒冬，喷射出的水滴很快_____成冰粒，危及道路安全。(ρ水=1×103kg/m³)

18．如图，底面积为80cm2的圆筒形容器内装有适量的水，放在水平桌面上，底面积为60cm2、高为12cm的实心圆柱形物体A用细线拴好并悬挂在弹簧测力计下。请计算出物体A在容器内浸没后与未放入物体A前比较，水对容器底产生的压强增加了_____Pa．（g取10N/kg）

四、计算题（本大题共3小题，共29分）
19．如图所示，小华正在做俯卧撑，可以将他的身体看作一个杠杆，O为支点，A为他的重心，相关长度已在图中标明。已知他的质量m＝60kg，g＝10N/kg。
求小华受到的重力G；求图示时刻地面对双手的支持力F。
20．如图，用塔式起重机上的滑轮组（相当于如图所示的滑轮组）匀速吊起重为9×103 N的物体使之上升10 m，已知滑轮组的机械效率是80％，求：

（1）绳上的拉力；
（2）若不计绳重与摩擦，匀速吊起重为1.8×104 N的物体，物体上升速度是0.1 m/s，求拉力的功率。
21．如图所示，质量为100g、底面积为50cm2、高为11cm的薄壁圆柱形容器和一个底面积为10cm2、高为8cm的实心圆柱体置于水平桌面上。容器内盛有某种液体，当液体深度为10cm时，液体对容器底的压强为800Pa；若把圆柱体轻轻地浸没在盛有液体的容器中，圆柱最终静止时，沉在容器底部，这时容器对桌面的压强比未放入圆柱体时增大了152Pa．圆柱体不吸水也不溶于水。求：

（1）液体的密度；
（2）圆柱体沉底时所受浮力的大小；
（3）圆柱体最初置于水平桌面上时，圆柱体对桌面的压强。
五、作图题（本大题共2小题，共4分）
22．如图所示，两个匀质长方体A，B叠放在水平桌面上，水平拉力F作用在物体B上，使物体A，B一起沿水平桌面做匀速直线运动，请作出物体A受力的示意图
（______）

23．如图所示，一束光沿AO方向从水中射向空气中．画出它的反射光线和折射光线．

六、实验探究题（本大题共3小题，共15分）
24．某实验小组用焦距为10 cm的凸透镜合作探究“凸透镜成像规律”．

（1）在探究过程中，他们将蜡烛、凸透镜、光屏固定在光具座上，点燃蜡烛后，沿光具座无论怎样移动光屏，在光屏上始终得不到烛焰的像，你认为可能的原因是_____．（写出一条即可）
（2）上述问题解决后，他们将蜡烛、凸透镜固定在光具座如图位置，移动光屏后得到烛焰清晰、完整的像，该像是倒立、_____的实像．利用此原理工作的光学仪器有_____．接下来他们保持蜡烛和光屏的位置不动，将凸透镜向蜡烛的方向移动，光屏上再次出现了一个倒立、_____的实像．
（3）实验过程中由于蜡烛燃烧变短，使蜡烛的像成在了光屏中心的上方，要使像成在光屏的中心，只调节凸透镜，应将凸透镜向_____调．
25．在学习了滑动摩擦力知识后，小胡和小华想用所学的知识进一步探究运动鞋的鞋底防滑效果，他们各自带来了洗干净的运动鞋，又准备了一张练习立定跳远用的橡胶垫，一个弹簧测力计和细线．

（1）为了能准确地测量滑动摩擦力的大小，小胡认为应该让运动鞋沿水平方向做匀速直线运动，这样做涉及的物理知识是___________．
（2）小胡将自己的运动鞋放在水平桌面的橡胶垫上，努力匀速拉动并测出他的鞋子受到的滑动摩擦力．但是在拉动测力计时却发现测力计的示数难以稳定，且读数也不方便．
（3）小华经过思考改进了小胡的实验，让弹簧测力计和鞋保持静止，拉动鞋下的橡胶垫进行测量（如图乙所示）．这样改进的好处是___________，且弹簧测力计处在静止状态方便读数．
（4）最后小华测出他的鞋滑动摩擦力比小明的大，但小胡却认为这并不能说明小华的鞋子防滑效果一定比自己的好，这是因为_________．
26．某实验小组的同学用图甲所示器材测量小灯泡电功率，待测小灯泡L的额定电压为3.8V，额定功率小于1W，电源电压恒为6V，滑动变阻器R的规格为“”，图甲所示是该实验小组没有连接完整的电路.

（1）请你用笔线代替导线，在图甲中把电路连接完整
（________）
（2）正确连接完电路，闭合开关后，发现无论怎样移动滑片，小灯泡不亮，电流表无示数，电压表示数明显，仔细检查，连接无误，那么出现该状况的原因应该是________
A．电流表内部断路了 B．灯泡的灯丝断了
C．灯座内部出现了短路 D．滑动变阻器的电阻线断了
（3）排除故障后，通过正确操作，当灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率为________W．
（4）测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，应将滑动变阻器的滑片向_____（选填“左”或“右”）端滑动．
（5）本实验至少测量三次数据的目的________（是/不是）为多次测量求平均值从而减小误差．
（6）图丙是该实验小组的同学测量小灯泡电功率的电路图，测量后他们对测量结果进行了误差分析，考虑电表本身对电路的影响，该实验所测小灯泡电功率将________（偏大/不变/偏小）．
参考答案

一、单选题（本大题共10小题，共30分）
1、D
【解析】
由电路图知道，定值电阻R1、R2 并联，电流表测量干路的电流；开关S闭合一段时间后，电流表示数突然减小，说明某一条支路出现了断路；当电压表接a、b两点时，电压表有示数，说明a到电源的负极与b到电源的正极之间是接通的；当电压表接b、c两点时，电压表无示数，说明c到电源的负极与b到电源的正极之间是断开的，又因为电压表接a、b两点时，电压表有示数，所以ac间导线出现了断路，故选D。
本题考查的是电路的故障分析，需要根据电流的变化、并联电路的特点及电压表的应用判断故障，涉及的知识点较多，但难度不大。
2、B
【解析】
鸡蛋在盐水中处于静止状态，浮力等于重力，用手指将鸡蛋向下按压一下松手后，鸡蛋向下运动时受到向上的阻力，速度会越来越小；鸡蛋在下降时随着深度的增加，压强会越来越大，由于排开盐水的体积不变所以浮力不变；应选B．
3、C
【解析】
根据题中“图中的通电螺线管磁极极性标注正确的是”可知，本题考查安培定则判断螺线管的极性。在四个选项中，直接告诉了螺线管的绕向；通过电源的正负极，间接告诉了螺线管中电流的方向，利用安培定则即可确定螺线管的磁极标注是否正确。
【详解】
A、由图知，电流由螺线管的右端流入，且电流从第一匝线圈的外边流入，由安培定则可知，螺线管的左端为N极，故A错误；
B、由图知，电流由螺线管的右端流入，且电流从第一匝线圈的里边流入，由安培定则可知，螺线管的右端为N极，故B错误；
C、由图知，电流由螺线管的下端流入，且电流从第一匝线圈的里边流入，由安培定则可知，螺线管的上端为N极，故C正确；
D、由图知，电流由螺线管的下端流入，且电流从第一匝线圈的外边流入，由安培定则可知，螺线管的下端为N极，故D错误；
4、B
【解析】
试题分析：
A、运动是物质存在的基本方式，按照物体运动过程的速度是否变化，可以分为匀速运动和变速运动；按照运动过程中路径是否变化，可以分成直线运动和曲线运动．此选项正确；
B、在一定条件下，物质的状态会发生变化，其中需要吸热的是熔化、汽化和升华，需要放热的是凝固、液化和凝华．此选项错误；
C、四冲程内燃机的四个冲程分别是吸气、压缩、做功和排气冲程．此选项正确；
D、材料按照导电性差异，可以分为超导体、导体、半导体和绝缘体．此选项正确．
故选B．
5、A
【解析】
反复弯折铁丝，铁丝弯折处温度升高，机械能转化为内能，使铁丝的内能增加。甲图中，用力将活塞压下，活塞对空气做功，筒内空气的内能增大、温度升高，达到了棉花的着火点，棉花就会燃烧，此过程中机械能转化为内能，正确；乙图中，按动电火花发生器按钮，盒盖飞出，此过程内能转化为机械能，错误；丙图中，汽油机压缩冲程过程中机械能转化为内能，正确；丁图中，汽油机做功冲程中，高温高压的燃气对外做功，此过程中内能转化为机械能，错误。故选A。
6、C
【解析】
A．漂浮在水面上的小球受到的浮力方向竖直向上，故A错误；
B．光从玻璃入射到空气中折射角大于入射角，折射光线向远离法线方向偏折，故B错误；
C．由安培定则可知通电螺线管左端为N极，右端为S极，磁感线由N到S可知，放到其上端小磁针方向左端为S极，右端为N极，故C正确；
D．人看到树木在水中的倒影由光的反射形成，故D错误．
7、C
【解析】A、扬声器是利用通电导体在磁场中受力运动的原理工作的，故A错误；B、电磁继电器利用的是电流的磁效应，故B错误；C、动圈式话筒是利用电磁感应原理将声音信号转化为电信号的装置，故C正确；D、电动机利用通电导体在磁场中受力运动的原理工作的，故D错误。故选：C。
点睛：无线充电器是指利用电磁感应原理进行充电的设备，原理类似于变压器。在发送和接收端各有一个线圈，发送端线圈连接有线电源产生电磁信号，接收端线圈感应发送端的电磁信号从而产生电流给电池充电；分析各图中实验原理分析解答。
8、D
【解析】
甲图和乙图中用水平推力推木箱，都没有推动，即此时木箱都处于平衡状态，木箱所受的推力和摩擦力是一对平衡力，即推力等于摩擦力，故ABC错误，D正确.
9、A
【解析】
电路中电压表测L2的电压，且电压表指针略有偏转，则L2没有短路，调节变阻器滑片，变亮，L1没有短路，电路是通路，所以始终不亮的原因，可能是灯泡比灯丝的电阻小得多，电流相同时，电阻越小，功率越小，亮度越低，故A正确，BCD错误．
10、B
【解析】
根据凸透镜成像规律，当物距f<u<2f时，成倒立、放大的实像．由题，物体距凸透镜12cm时得到倒立、放大的实像，则f<u=12cm<2f ，所以6cm<f<12cm；当物体距凸透镜18cm时，调整光屏的位置，在光屏上得到倒立、放大的像，则f<u=18cm<2f，所以9cm<f<18cm．综上可知，9cm<f<12cm，故B符合题意为答案．

二、多选题（本大题共3小题，共12分）
11、BD
【解析】
A．只有不高于36V的电压对人体才是安全的，故A错误；
B．使用试电笔时，手应接触笔尾金属体，故B正确；
C．高压线路、家庭电路对人体都是危险的，故C错误；
D．空气开关跳闸的基本原因是：短路或用电器总功率过大，故D正确．
12、BC
【解析】
家庭电路中电流过大的原因有两种，一是用电器短路，二是用电器总功率过大．
【详解】
家庭电流中电流过大的原因有：短路和总功率过大，
图甲：用电器并联，总功率等于各个用电器功率之和，并联的用电器越多，总功率越大，则电流会过大；故B正确；
并联时，用电器之间互不影响，故A错误；
图乙：金属丝将火线和零线接通，造成短路，电流直接通过导线，由于导线电阻很小，导致电流过大，故C正确；
当短路时，电流不会流经灯泡，灯不会烧坏，故D错误．
故选BC．
13、BC
【解析】
根据题中“实心圆柱体B放在A上面时，A对桌面压强的变化量为；再将B放入容器内，B浸没在液体中且沉在容器底（液体未溢出），液体对容器底压强的变化量也为，下列表达式正确的是”可知，本题考查压强的大小计算，涉及到液体压强、压强定义式、密度公式的应用是一道综合性较强的题目，求解液体的密度，关键是根据液体对容器底压强的变化量与圆柱体对桌面压强的变化量相等，结合液体压强公式列出等式进行分析判断。
【详解】
①圆柱体B放在A上面时，对桌面压力变化量△F＝GB＝mg，
压强的变化量：，故A错误，B正确。
②物体B浸没在液体中，根据可得，物体B的排开液体的体积为：，,
当把物体B浸没在液体中时（液体未溢出），液面升高的高度，
由题知，液体对容器底压强的变化量也为；
所以有：，
解得：，故C正确，D错误。

三、填空题（本大题共5小题，共10分）
14、增大 增大
【解析】
当线路连接处接触不良时，该处的电阻会增大；利用焦耳定律分析接触处局部过热，而金属电阻的阻值随温度升高而增大，据此分析．电路连接处与原来相比，由于接触不好，电流通过时受到的阻碍作用增大，因此电阻增大；连接处相对于其他地方电阻增大，根据焦耳定律Q=I2Rt，在电流相同、时间相同的情况下产生了更多的热量，因此导致局部温度升高，而金属导线的电阻随温度的升高而增大，电阻增大，产生的热量更多，温度升得更高，以致恶性循环引发火灾．
15、连通器 甲
【解析】
（1）水塔上端是开口的，放水时水龙头也是开口的，它们通过水管相连，所以是一个连通器；如茶壶、船闸等都属于连通器；
（2）因为液体压强随深度的增加而增大，甲处到液面最高处的相对高度大，即液体深度大，所以压强大，水流速度大．
16、N
【解析】
电流由A端流入，根据右手螺旋定则，伸出右手四指弯曲指向电流的方向，则大拇指所指的方向--通电螺线管的A端为N极．
点睛：已知电流的方向，根据右手螺旋定则判断通电螺线管的磁极．
17、2.5×10-6 7.2 凝固
【解析】
2.5μm=2.5×10-6m；按ls喷射2L水计算，持续喷射1h，喷水的质量为：m=ρV=1.0×103kg/m3×2×10-3m3×3600=7200kg=7.2t；寒冬，喷射出的水滴，由液态变成固态，变为冰粒，属于凝固现象。
18、900
【解析】
物体完全浸没时排开水的体积为V排＝V物＝S物h物＝60cm2×12cm＝720cm3；排开水的深度为h＝＝9cm＝0.09m，增加的压强为p＝ρgh＝1.0×103kg/m3×10N/kg×0.09m＝900Pa。

四、计算题（本大题共3小题，共29分）
19、 (1)600N (2)400N
【解析】
（1）小华受到的重力：
G=mg=60kg×10N/kg=600N；
（2）过支点做支持力F的作用线的垂线段，即为其力臂，由图可知
L1=100cm+50cm=150cm，
如图所示：

根据杠杆平衡的条件可得：

答：（1）小华受到的重力G为600N；
（2）图示时刻地面对双手的支持力F为400N。
20、（1）3.75×103 N（2）2.025×103W
【解析】
根据题图“塔式起重机上的滑轮组”和求“绳上的拉力与拉力的功率”可知，本题考查滑轮组机械效率的计算。根据机械效率公式求拉力的大小；根据P=Fv求拉力的功率。
【详解】
（1）根据机械效率公式，
绳上的拉力
。
（2）不计绳重与摩擦时，拉力，
则。
匀速吊起重为1.8×104 N的物体，绳子的拉力
，
v=nv物=3×0.1m/s=0.3m/s ，
根据，
拉力的功率
P=F’v=
答：（1）绳子的拉力是3.75×103 N； （2）拉力的功率是2.025×103W；
21、（1）800kg/m3（2）0.64N（3）1000Pa
【解析】
（1）当液体深度为10cm时，液体对容器底的压强为800Pa，由p＝ρgh得，液体的密度：ρ液＝＝＝800kg/m3；
（2）圆柱体浸没在液体中排开液体的体积：V排＝V柱＝S柱h柱＝10cm2×8cm＝80cm3＝8×10﹣5m3，圆柱体沉底时所受浮力的大小：F浮＝ρ液gV排＝800kg/m3×10N/kg×8×10﹣5m3＝0.64N；
（3）溢出液体的体积：V溢＝V排﹣S容器h′＝8×10﹣5m3﹣50×10﹣4m2×0.01m＝3×10﹣5m3，溢出液体的重力：G溢＝mg＝ρV溢g＝800kg/m3×10N/kg×3×10﹣5m3＝0.24N，由p＝得，容器对桌面增大的压力：△F＝△pS容器＝152Pa×50×10﹣4m2＝0.76N，圆柱体的重力：G＝△F+G溢＝0.76N+0.24N＝1N，圆柱体最初置于水平桌面上时，圆柱体对桌面的压力等于其重力，即F＝G＝1N，圆柱体对桌面的压强：p＝＝＝1000Pa。

五、作图题（本大题共2小题，共4分）
22、
【解析】
对物体A进行受力分析，再根据力的示意图画法要求画出它受到的各个力即可。
【详解】
A受竖直向下的重力和B对A的支持力，这两个力大小相等，方向相反，作用在同一个物体上，是一对平衡力，作用点可以画在物体A的重心上，支持力方向竖直向上，重力方向竖直向下，如图所示：

23、
【解析】
首先画出法线，在发生反射时，反射角等于入射角；光从水中斜射入空气中，折射角大于入射角，折射光线远离法线．故答案为

六、实验探究题（本大题共3小题，共15分）
24、烛焰、凸透镜、光屏三者的中心不在同一高度或不在同一水平直线上(不在同一直线不得分) 缩小 照相机(摄像机合理的答案均可得分) 放大 下
【解析】
（1）探究凸透镜成像的实验中，首先应把蜡烛、凸透镜、光屏放在同一直线上，且要调整到同一高度，目的是为了成像能成在光屏的正中央；
所以如果烛焰、凸透镜、光屏三者的中心不在同一高度或不在同一水平直线上，会找不到像；
当然如果物距小于等于焦距时，凸透镜成虚像，光屏上也是找不到像的．
 (2) 由图知，此时物距大于二倍焦距，则像距位于一倍到二倍焦距之间，成倒立缩小的实像；
照相机就是利用凸透镜成倒立缩小实像的原理制成的；
将凸透镜向蜡烛方向移动时，物距变小，像距变大，当物距与像距与上次正好颠倒时，能够成倒立放大的实像．
 (3) 根据经过光心的光线传播方向不变的特点知，烛焰、凸透镜、光屏是在一条直线上的；
若像成在了光屏中心的上方，当凸透镜向下移时，光屏上的像也会向下移动，即应将凸透镜向下调．
理解题中所描述的：将凸透镜向蜡烛方向移动时，是将物距和像距颠倒了位置，原来缩小的像会变成放大，可以根据光路可逆的特点解释．
25、二力平衡 不需要再限制匀速直线拉动鞋子 无法保证小华和小明两人的鞋子对水平桌面的压力相等
【解析】
（1）实验过程中沿水平方向拉动运动鞋做匀速直线运动，此时运动鞋受平衡力，是采用了转换法，根据二力平衡知道，即所受滑动摩擦力等于弹簧测力计拉力的大小；
（3）拉着弹簧测力计做匀速直线运动是比较难做到的，我们可以让运动鞋不动而拉动橡胶垫，这样做的好处是：不需要再限制勾速直线拉动鞋子，能做到测力计示数稳定，便于读数；
（4）摩擦力的大小与压力和接触面的粗糙程度有关，不同的鞋子的质量不同，对水平面的压力不同，所以，在研究鞋子防滑性能时，应该控制鞋子的质量相同，使其对水平桌面的压力相等．
26、 B 0.76 右 不是 偏大
【解析】
(1)灯的额定电压为3.8V，故电压表选用大量程与灯并联，将变阻器的最大电阻连入电路中与灯串联，如下所示：

(2)A.若电流表内部断路了，则整个电路断路，两表都没有示数，不符合题意；
B. 若灯泡的灯丝断了，灯不亮，电流表没有示数，电压表串联在电路中，电压表测电源电压有示数，符合题意；
C. 若灯座内部出现了短路，则电压表没有示数，电流表有示数，不符合题意；
D. 若滑动变阻器的电阻线断了，则整个电路断路，两表都没有示数，不符合题意；
(3)当灯泡正常发光时，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，其值为0.2A，小灯泡的额定功率为：P=UI=3.8V×0.2A=0.76W．
(4)测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，要增大灯电压，减小变阻器的电压，由分压原理，应将滑动变阻器的滑片向右端滑动．
(5)灯在不同电压下的功率不同，故该实验多次测量的目的不是多次测量求平均值，而是测量不同电压下小灯泡的电功率；
(6)根据并联电路电流的规律，电流表示数等于灯的电流与通过电压表电流大小和，故该电路主要是由于所测电流值偏大引起小灯泡电功率偏大的．
