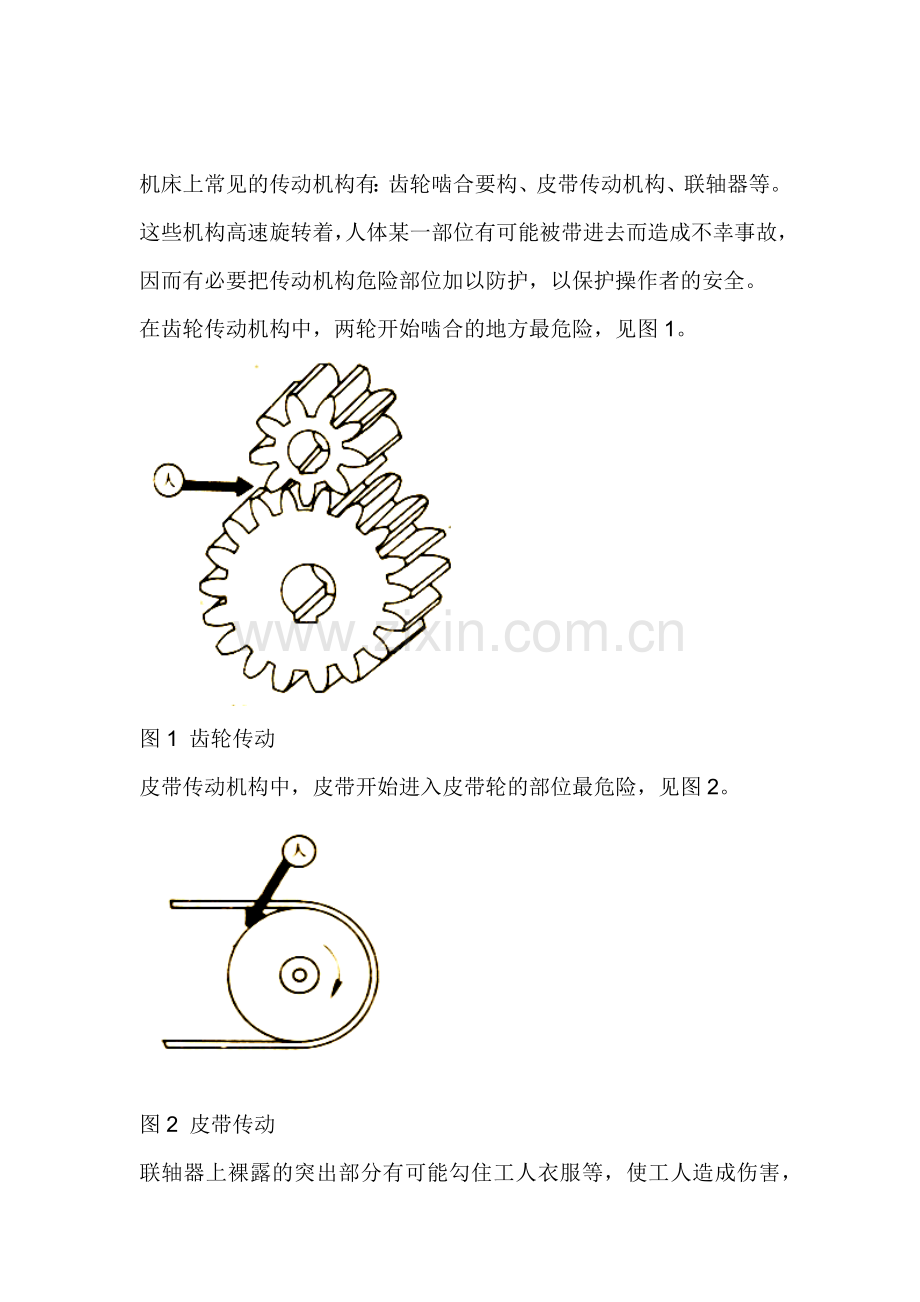

机床上常见的传动机构有：齿轮啮合要构、皮带传动机构、联轴器等。这些机构高速旋转着，人体某一部位有可能被带进去而造成不幸事故，因而有必要把传动机构危险部位加以防护，以保护操作者的安全。
在齿轮传动机构中，两轮开始啮合的地方最危险，见图1。

图1 齿轮传动
皮带传动机构中，皮带开始进入皮带轮的部位最危险，见图2。

图2 皮带传动
联轴器上裸露的突出部分有可能勾住工人衣服等，使工人造成伤害，见图3。

图3 联轴器
所有上述危险部位都应可靠地加以保护，目的是把它与工人隔开，从而保证安全。
1． 齿轮啮合传动的防护
啮合传动有齿轮（直齿轮、斜齿轮、伞齿轮、齿轮齿系）啮合传动、蜗轮蜗杆、链条传动等种。这里仅对齿轮啮合传动的防护装置作讨论。
齿轮传动机构必须装置全封闭型的防护装置，应该强调的是：
机器外部绝不允许有裸露的啮合齿轮，不管啮合齿轮处在何种位置，因为即使啮合齿轮处在操作工人不常到的地方，但工人在维护保养机器时有可能与其接触而带来不必要的伤害。在设计和制造机器时，应尽量将齿轮装入机座内，而不使其外露。
对于一些历史遗留下来的老设备，如发现啮合齿轮外露，就必须进行改造，加上防护罩，齿轮传动机构没有防护罩不得使用。
防护装置的材料可用钢板或有金属骨架的铁丝网，必须装固牢靠，并保证在机器运行过程中不发生振动。并且要求装置合理，防护罩的外壳与传动机构的外形相符，同时要便于开启，便于机器的维护保养，也就是要求能方便地打开和关闭。为了引起工人的注意，防护罩内壁应涂成红色，最好装电器联锁，使得防护装置在开启的情况下机器永远停止运转。另外，防护罩壳体本身不应有尖角和锐利部分，并尽量使之既不影响机器的美观，又起到安全作用。
2． 皮带传动机械的防护
皮带传动的传动比精确度较齿轮啮合的传动比差，但是当过载时，皮带打滑，起到了过载保护作用，皮带传动机构，传动平稳，噪音小，结构简单，维护方便。因此皮带传动机构广泛应用于机械传动中。但是，由于皮带因摩擦后易产生静电放电现象，故不能用于容易发生燃烧或爆炸的场所。
皮带传动机构的危险部分是：皮带接头处、皮带进入皮带轮的地方、如图4中箭头所指部分。因此要加以防护。

图4 皮带传动危险部分
皮带防护罩与皮带的距离不要小于50mm，设计要合理，不要影响机器的运行。一般传动机构离地面2m以下，要设防护罩。但在下列三种情况下，即使在2m以上也应加以防护：
（1） 皮带轮之间的距离在3m 以上；
（2） 皮带宽度在15cm以上；
（3） 皮带回转的速度在9m/min以上。
这样万一皮带断裂时，也不致于落下伤人。
皮带的接头一定要牢固可靠，安装皮带要做到松紧适宜。皮带传动机构的防护方法可采用将皮带全部遮盖起来的方法，或采用防护栏杆防护。
3． 联轴器等的防护
一切突出于轴面而不平滑的东西（键、固定螺钉等）均增加了轴的危险因素。联轴器上突出的螺钉、销、键等均可能给工人带来伤害。因此对联轴器的安全要求是没有突出的部分，也就是采用安全联轴器。但这样还没有彻底排除隐患，根本的办法就是加防护罩，最常见的是Ω型防护罩。
轴上的键及固定螺钉必须加以防护，为了保证安全，螺钉一般应采用沉头螺钉，使之不突出轴面，而增设防护装置则更加安全。
