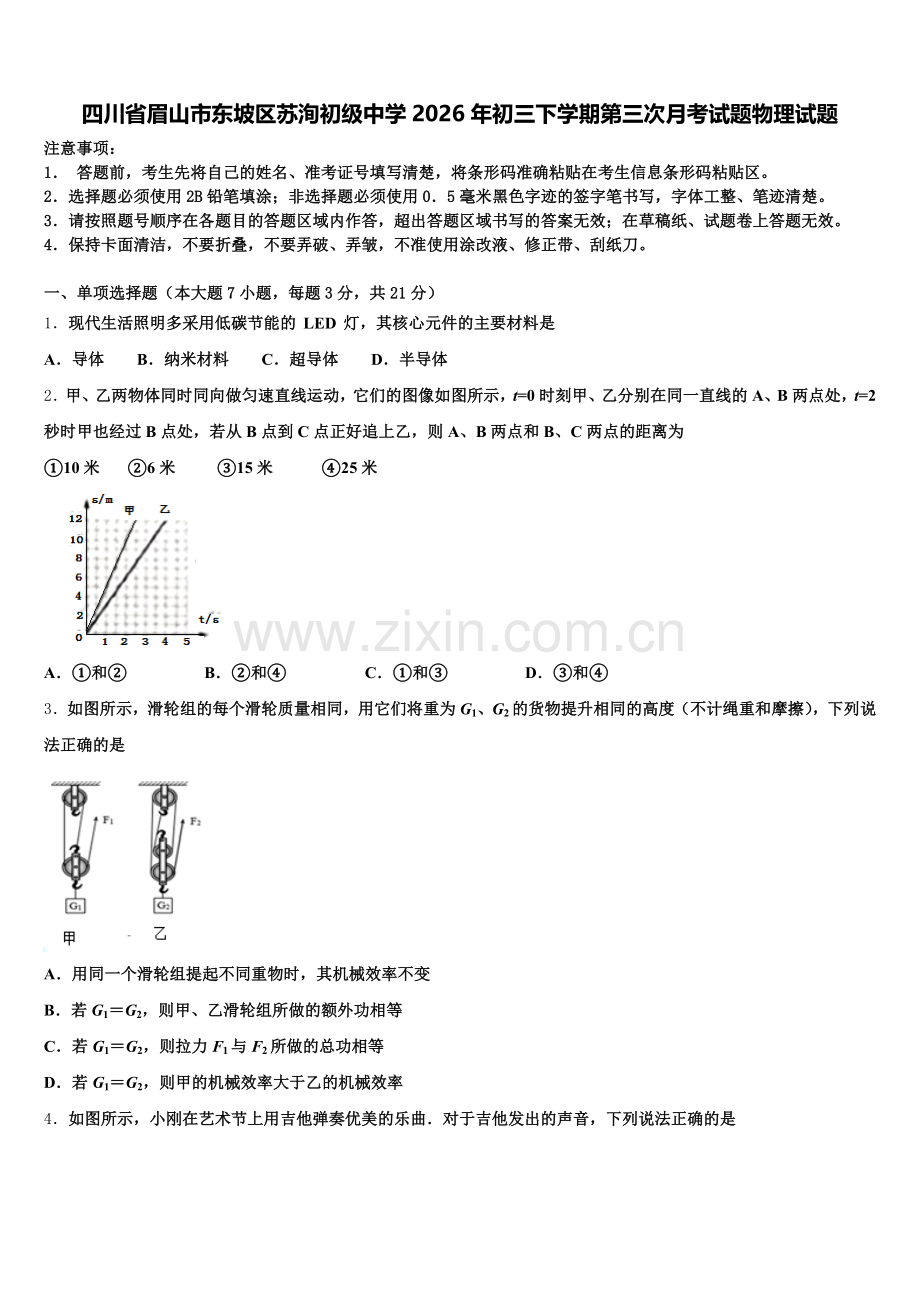

四川省眉山市东坡区苏洵初级中学2026年初三下学期第三次月考试题物理试题
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单项选择题（本大题7小题，每题3分，共21分）
1．现代生活照明多采用低碳节能的 LED 灯，其核心元件的主要材料是
A．导体 B．纳米材料 C．超导体 D．半导体
2．甲、乙两物体同时同向做匀速直线运动，它们的图像如图所示，t=0时刻甲、乙分别在同一直线的A、B两点处，t=2秒时甲也经过B点处，若从B点到C点正好追上乙，则A、B两点和B、C两点的距离为
①10米 ②6米 ③15米 ④25米

A．①和② B．②和④ C．①和③ D．③和④
3．如图所示，滑轮组的每个滑轮质量相同，用它们将重为G1、G2的货物提升相同的高度（不计绳重和摩擦），下列说法正确的是

A．用同一个滑轮组提起不同重物时，其机械效率不变
B．若G1＝G2，则甲、乙滑轮组所做的额外功相等
C．若G1＝G2，则拉力F1与F2所做的总功相等
D．若G1＝G2，则甲的机械效率大于乙的机械效率
4．如图所示，小刚在艺术节上用吉他弹奏优美的乐曲．对于吉他发出的声音，下列说法正确的是

A．乐曲的声音是通过空气传入人耳的
B．变换手指按压弦的位置可以改变声音的响度
C．用力拨动吉他弦可以提高声音的音调
D．拨动不同的吉他弦可以改变吉他的音色
5．下列图例能说明大气压强存在的是
A．书包带较宽
B．热气球升空
C．水坝下部较宽
D．纸片托水
6．如图是某品牌榨汁机．为保障安全，该榨汁机设置了双重开关——电源开关S1和安全开关S1．当杯体倒扣在主机上时， S1自动闭合，此时再闭合S1，电动机才能启动，开始榨汁．下列电路图符合上述要求的是

A． B． C． D．
7．在如图所示中，用轻质滑轮匀速提升同一重物G，所用拉力F最小的是图
A． B．
C． D．
二、填空题（本大题7小题，共21分）
8．如图所示，是某实验小组设计的加热器的简化电路图，是发热电阻，闭合开关断开时，电压表的示数为，开关都闭合时，电压表示数为。电阻与的阻值之比是_________。若使加热器处于高温档，开关的连接情况是闭合，_________。

9．小丽在探究凸透镜成像规律时，使用的透镜焦距为10cm，它们把蜡烛和凸透镜分别放在如图所示位置，然后调节光屏至合适的位置，则显示一个倒立、_____（填“放大”或“缩小”）的像，在照相机和投影仪中，成像情况与此类似的是_____。

10．如图所示，在一起交通事故中，车头受到所载水泥管的冲击，严重挤压变形，这起事故发生在汽车突然_____（加速/减速）时，水泥管由于惯性保持原来运动状态所致，水泥管的惯性如此之大是因为它的_____（质量/速度）大．

11．如图所示，闭合开关后，电压表V1测量_____两端的电压，电压表V2测量_____两端的电压，电压表V3测量_____两端的电压，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电表示数之间存在的关系是_____．

12．某家用白炽灯上标有“220V 40W”字样，其中额定功率40W表示的物理意义是_____________；在生活中，人们还常用千瓦·时（kW·h）作为_________的单位，千瓦·时也称为“度”，1度电可供“220V 40W”的白炽灯正常工作________h.
13．位于我市的银凤湖，夏日分外妖娆，鸟语花香，绿柳成荫，水清可鉴，时而能看见鱼儿在白云间游弋，从物理学的角度分析“水清可鉴”是由于光在水面发生___（选填“镜面”或“漫”）反射，而水中“白云” 是光的____现象（选填“直线传播”或“反射” “折射”）；看见水中“鱼儿”是光的折射所成的_____（选填“实像”或“虚像”)；在市区大量增加水面面积，以达到降低环境温度的目的，是利用水的___大的特性．
14．物理学的每一次重大发现都会推动社会的进步和发展。牛顿发现了万有引力定律，才有了今天的人造地球卫星；奥斯特发现了_____，进而研制出电磁继电器，_____发现了电磁感应现象，人类根据这个原理发明了_____机
三、作图题（共7分）
15．如图所示，在课桌的边缘C点用最小的力F把桌腿B抬离地面，请在C点画出这个力的示意图，并标出它的力臂L．
（______________）

16．在如图中，物体A重10牛，请用力的图示法画出物体A静止时对水平面的压力F。
（_____）

17．设计一个家庭电路，要求客厅开关S1控制L1和L2；卧室开关S2控制壁灯，该壁灯有两种亮度通过开关S3调节。请在下图中连线，形成符合要求的完整电路图。

四、实验题（本大题共5小题，共20分）
18．如图甲所示是“探究不同物质吸热升温现象”的实验装置。在两个相同的烧杯中分别装入A、B两种液体，并用两个相同的酒精灯加热并不断搅拌。

（1）烧杯中加入的A、B两种液体除初温相同外，还应保证_____（选填“体积”或“质量”）相同。
（2）物质吸热的多少是通过_____（选填“加热时间”或“升高的温度”）来反映的。
（3）根据实验数据描绘出如图乙所示的A、B液体的温度随加热时间变化的图象。由图可知：升高相同的温度，_____（选填“A”或“B”）吸收的热量较多，A的比热容与B的比热容之比为_____。
（4）下列现象可用比热容知识来解释的是_____（填字母）
A．夏天在教室洒水，感到凉爽
B．金属勺装有塑料手柄
C．沙漠地区昼夜温差较大
D．霜前冷，雪后寒
19．“测量小灯泡的电功率”的实验电路图如图甲所示，电源电压恒为6 V，小灯泡的额定电压为2.5 V．
请用笔画线代替导线将图乙中的实物连接完整．现有滑动变阻器R1（5 Ω 0.3 A）和R2（50 Ω 1 A），实验时应选用滑动变阻器________；闭合开关S前，应将滑动变阻器的滑片P滑到端________（填“A”或“B”）；闭合开关后，小明发现小灯泡不亮，但电流表和电压表均有示数，接下来他首先应该操作的是_____（填序号）；
A．检查电路是否开路
B．检查电路是否短路
C．移动滑动变阻器的滑片，观察小灯泡是否发光实验过程中，移动滑动变阻器的滑片P的同时，眼睛应注视________（填序号）；
A．电压表示数  B．电流表示数    C．滑动变阻器滑片调节滑片P至某位置时，小灯泡恰好正常发光，此时电流表示数如图丙所示，则小灯泡的额定功率为___W；
图丁是小明根据实验数据绘制的小灯泡的电流与电压关系图象．由图象可知，小灯泡的阻值随电压的增大而________（选填“增大”“减小”或“不变”）．
20．观察图（a）所示的装置，该装置的名称是_____．在“探究液体内部的压强与哪些因素有关”的实验中，需用_____液体进行研究（选填“一种”或“多种”）．在图（b）（c）和（d）所示的实验中，同学们探究的是液体内部的压强与_____的关系．

21．如图所示是“探究影响滑动摩擦力大小的因素”的实验．实验中小明用到了一个弹簧测力计、一块木块、一个砝码、一块长木板和一条毛巾．

（1）如图甲所示，小明把木块平放在长木板上，用弹簧测力计在水平方向匀速直线拉动木块，由图甲可知木块此时受到的滑动摩擦力大小为________ N，这是利用了________ 的原理.
（2）分析甲、丙两次实验数据可以得出，滑动摩擦力与________ 有关．
（3）若在进行图乙的实验时，突然撤去拉力，木块在继续滑行的过程中，所受的摩擦力 ________（选填“变小”、“变大”或“不变”）.
22．在探究电流跟电阻的关系的实验中，已知电源电压为4.5V且保持不变，滑动变阻器（40Ω 1A）、以及符合实验要求的电表、开关和导线。如图甲是没有连接完整的电路。
请将图甲所示的实物电路连接完整，要求滑片向右移动，电流表示数变大。小明同学连好电路后闭合开关，移动滑动变阻器滑片P，电流表有示数，电压表无示数，则故障可能是______________（写出一种即可）。该实验中滑动变阻器除了保护电路外，还有____________的作用。实验中小明多次改变R的阻值，记下电流表的示数，得到如图乙所示的电流I随电阻R变化的图像。由图像可以得出结论：_________________。在第（4）问中，小亮同学多次改变R的阻值，并记录各次电流表的示数，为了能够完成实验，更换的电阻R阻值不能够大于_________Ω。另一组的小红同学探究电流跟电压的关系，他调节滑动变阻器，测出通过电阻R的电流和对应的电压值，如下表所示，分析数据后发现表格中电流值与电压值不成正比，检查两电表均无故障，你认为可能的原因是 ______________；
U/V
0.5
1.0
1.5
2.0
2.5
3.0
I/A
0.14
0.24
0.34
0.44
0.54
0.64

五、计算题（本大题共2小题，共13分）
23．如图所示的电路中，电压表的量程0﹣15V，电阻R1为10Ω．闭合开关S，将滑动变阻器的划片P移至b处时，电流表的示数为1.8A．求：
电源电压；将滑动变阻器移至a处时，此时电压表示数为12V，则R1两端电压为多少？滑动变阻器最大阻值是多少？此时通过电路的电流是多少？
24．我国北方冬天比较寒冷，许多家庭安装了一种利用电来取暖的床﹣﹣“韩式电热坑”．其工作电路可简化为如图所示，其中K为保护开关，平常处于闭合状态，当温度超过某一警戒温度时自动断开，扇形导体S为旋转型选档开关，可绕0点旋转，每次都和相邻的两触点同时接触，从而实现关、低、中、高四个档位的转换（档位顺序未知，电功率越大档位越高）．小明在家里利用所学的物理知识来测量该电热炕的电功率．他先关闭家里其它所有的用电器，然后将S旋转到与触点1、2连接，观察发现家里标有“3000r/（kW•h）”的电能表的转盘在1min内刚好转了20转．已知R1和R2是发热电阻，R2的阻值是R1的2倍，其它电阻忽略不计，小明家电压恒为220V．完成下列问题：

(1)当S与触点1、2接触时，电热炕功率是多少？
(2)当电热坑处于低档时，电路中通过O点的电流是多少？
(3)当该电热炕处于低档，且正常工作30min，所消耗的电能可使1.8L水从25℃升高到多少摄氏度？[无热损失，c水=4.2×103J/（kg•℃），结果保留1位小数]
六、综合能力题（本大题共3小题，共18分）
25．如图所示为“无人机”多功能飞行器，它具有4个旋翼，可通过无线电进行操控，其在拍摄调查、无人配送等方面具有广阔的前景．

起飞时，增大四个旋翼的转速，使吹向下方的风量增加，无人机就会上升，这是因为力的作用是______．在空中飞行时，只要增加______侧两个旋翼的转速，就能使无人机右侧抬升，向左倾斜飞行．
“无人机”的遥控器是靠______来发送控制信息的．
该机一个旋翼的电动机额定功率为30W，额定电压为电动机正常工作时，通过电动机的电流为______A．
该机所需的能量是由一块输出电压为15V，容量为5 的电池提供．若电能的用于飞行，飞行时的实际功率为100W，则该机最多能飞行______min．
26．如图所示是小明同学设计的一个气体温度计的示意图 。瓶中装的是气体，瓶塞不漏气，弯管中间有一段液柱。

（1）温度升高时，液柱将向_________________________（选填“左”或“右”）边移动。
（2）此温度计如何标上刻度呢？可以将此装置放在通常情况下____________________中，液柱处标上0℃，将它放在标准大气压下沸水中，液柱处标上100℃，然后在以上两个刻度之间进行等分，就可以标上各个刻度了。
（3）为了提高此温度计的灵敏度，便于读数，可采取什么措施：___________。（写出一条即可）。
（4）小明想到这个气体温度计还会受_______的影响。
27．北京时间4月23日7点52分（美国东部时间4月22日19点52分），美国研制的人类首架太空战斗机北京时间4月23日7点52分（美国东部时间4月22日19点52分），美国研制的人类首架太空战斗机X﹣37B成功发射升空，“阿特拉斯5号”火箭执行了此次发射任务．成功发射升空，“阿特拉斯5号”火箭执行了此次发射任务．请你结合物理知识解释下列问题：火箭中的燃料和氧化剂是_____（填“液”或“气”）态的，它是通过既_____又加压的方法使气体液化的．火箭点燃后，尾部的火焰如果直接喷到发射台上，发射架要熔化．为了保护发射架，在发射台底建一个大水池，让火焰喷到水池中，这是利用了水汽化时要_____，使周围环境温度不致太高，我们看见火箭刚点燃时周围大量的“白气”是由于水先_____后_____形成的．
请你也举出一个生产技术或生活中利用物态变化来调整环境温度的例子：_____太空战斗机返回进入大气层时，由于和空气高速摩擦而使船体表面温度很高，为了防止烧坏，科学家在太空战斗机表面涂上一层特殊物质（又叫“烧蚀层”），这层物质在高温下_____从而保证X﹣37B温度不至于升得太高．
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
现代生活照明多采用低碳节能的 LED 灯，因为 LED灯可以直接将电能转化为光能，所以发光效率高，非常节能，其核心元件的主要材料是半导体。
LED 灯也是半导体材料的典型应用。
故选D。
点睛：注意多了解一些LED发光二极管的特点，因为其发光效率高，近年来被广泛应用于各个领域，成为取代传统光源的理想选择。
2、C
【解析】
由甲和乙的运动图象可知，都是一条过原点的直线，说明甲和乙都是做匀速直线运动的；
从图中可知甲在2s的时间内运动的距离是10m，故A、B两点的距离是10m，甲的速度v甲==5m/s，乙在2s的时间内运动的距离是6m，乙的速度v乙==3m/s，
t=0时，乙物体在B处，t=2s时甲物体也经过B处，由题意可得甲乙相差的路程： s乙=v乙t=3m/s×2s=6m，设经过时间t1甲追上乙，由题意可知s乙+v乙t1=v甲t1，6m+3m/st1=5m/st1，t1=3s，BC间距离sBC= v甲t1=5m/s×3s=15m。
3、D
【解析】
A.用同一个滑轮组提起不同的重物时，额外功不変，有用功不同，有用功和总功的比值不同，滑轮组的机械效率不同，故A错误；
B.滑轮组所做的额外功为克服动滑轮重力所做的功，因为两滑轮组中动滑轮重力不同，所以，即使重物G1、G2相等所做的额外功也不相等，故B错误；
C.滑轮组所做的总功为克服物体的重力和动滑轮重力所做的功，重物G1、G2相等，根据W＝Gh可知，提高相同的高度时所作有用功相同，动滑轮的重力不同所作额外功不同，F2做的总功大于F1做的总功，故C错误；
D.滑轮组所做的有用功为克服物体重力所做的功，若G1=G2当提升相同的高度时两滑轮组所做的有用功相等，但是F2做的额外功多，根据机械效率为有用功和总功的比值可知，甲的机械效率大于乙的机械效率，故D正确；
4、A
【解析】
A．声音靠介质传播，固体液体气体都可以作为传播声音的介质，乐曲的声音是通过空气传入人耳的，故选项A正确；
B．音调是指声音的高低，它与发声体的频率有关系，频率越高，音调越高，变换手指按压弦的位置可以改变弦的长度，改变弦振动的频率，改变声音的音调，故选项B不正确；
C．响度是指声音的大小，跟发声体的振幅、距离发声体的远近有关系，振幅越大，响度越大，距离发声体越近，响度越大，用力拨动吉他弦可以增大吉他弦的振幅，增大声音的响度，故选项C不正确；
D．音色由发声体自身结构、材料等决定，拨动不同的吉他弦可以改变吉他的振动的频率，来改变声音的音调，故选项D不正确．
5、D
【解析】
A．书包带较宽是在压力一定时，增大受力面积，减小了压强，与大气压无关，故A不合题意；
B．热气球升空是利用空气的浮力，不能说明大气压强的存在，故B不合题意；
C．水坝下部较宽，是因为液体的压强随深度的增加而增大，下部较宽可承受更大的水的压强，与大气压无关，故C不合题意；
D．纸片托水，是因为杯内水的压强小于外界大气压，在大气压的作用下，使纸片和水不会掉落，故D符合题意；
故选D。
6、C
【解析】
A．图中，开关S1闭合时，电动机被短路掉，不能工作，故A错；
B．图中只要开关S1闭合，电动机就会工作，故B错；
C．图中只有当两个开关都闭合时，电动机才能正常工作，故C正确；
D．图中只要开关S1闭合，电动机就会工作，故D错；
7、D
【解析】
AB．都为定滑轮，使用定滑轮只能改变力的方向，不省力也不费力；
C．为动滑轮，根据动滑轮的特点可知，此时F为重力的2倍；
D．动滑轮，此时所用的力为重力的一半，故D的力是最小的．

二、填空题（本大题7小题，共21分）
8、1:5 闭合
【解析】
根据题中“加热器的简化电路图以及若使加热器处于高温档，开关的连接情况是闭合， ”可知，本题考查串联电路的电压规律和欧姆定律、电功率公式的应用。利用和分析解答。
【详解】
闭合开关断开时，电阻R1、R2串联，电压表测R1两端的电压，电压表的示数为；
开关都闭合时，电阻R2被短路，电路中只有电阻R1，电压表测电源电压，电压表示数为；
根据串联电路的总电压等于各分电压之和，当闭合开关断开时，电阻R2两端的电压U2=U-U1=6U1-U1=5U1，
所以U1：U2=IR1：IR2=R1：R2=U1:5U1=1:5；
根据可知，当电压一定时，电阻越小，电路的功率越大，则加热器处于高温档，所以
开关的连接情况是闭合，闭合，电路中只有电阻R1，高温档的功率；
9、缩小 照相机
【解析】
凸透镜的焦距是10cm，如图，物距为 u=40cm-10cm=30cm，因为u＞2f，所以成倒立、缩小的实像，应用于照相机。
10、减速 质量
【解析】
水泥管原来与汽车一起运动,当汽车突然减速时,水泥管因为具有惯性,仍要保持原来的运动状态,以原来的速度向前运动,所以车头受到所载水泥管的冲击,严重挤压变形;水泥管的惯性如此之大是因为它的质量大.
物体保持原来运动状态不变的性质叫惯性,一切物体都有惯性,惯性是物体的一种属性,惯性大小只跟物体的质量大小有关,跟物体是否受力、是否运动、运动速度等都没有关系,质量越大,惯性越大．
11、L1， L1 电源 U3=U1+U1
【解析】
该电路是串联电路，V1并联在灯L1两端，所以V1测量灯L1两端的电压；
V1与灯L1并联，所以V1测量灯L1两端的电压；V3直接并联在电源两端，所以V3测量电源电压；
结合串联电路的电压特点可知，电源电压等于L1两端的电压与L1两端的电压之和，故三个电压表示数之间存在的关系式为U3＝U1+U1．
点睛：由图可知，灯泡L1、L1逐个顺次连接；V1并联在L1两端，V1与L1并联，V3直接并联在电源两端；串联电路中，电路两端的总电压等于各用电器两端的电压之和，据此分析解答．
12、白炽灯正常工作时，电流1秒做功40J 电能 25
【解析】
额定功率40W表示白炽灯正常工作时，电流1s内做功40J；在生活中，电能的单位常用千瓦·时（kW·h）；1度电可供“220V 40W”的白炽灯正常工作的时间t==25h．
13、镜面 反射 虚像 比热容
【解析】
平静的湖水相当于平面镜，湖水“水清可鉴”说明湖水中出现了物体的像，该像是由于光可以在水面发生镜面反射，形成物体的像；云在天上，所以“白云”是在水中形成的像，即平面镜成像，故看到水中的白云是由光的反射形成的与物体等大的虚像；看见水中的鱼儿是由于光在水面发生折射形成的虚像；市区大量增加水面面积，因为水的比热容比较大，在升高相同的温度时可以吸收更多的热量，在降低相同的温度时可以放出更多的热量，可以减小城市的昼夜温差．
14、电流的磁效应 法拉第 发电
【解析】
丹麦物理学家奥斯特1820年发现了电流的磁效应；英国物理学家法拉第发现了电磁感应现象，进一步提示了电和磁的联系，导致了发电机的发明。

三、作图题（共7分）
15、如图

【解析】
试题分析：根据杠杆的平衡条件，要想施加最小的力，必须是力臂最大．力臂最大时，力最小，而力臂最大时，力的作用点一般离支点最远，找出最远的点然后把这个点和支点连接起来就是最长的力臂，然后垂直于力臂做出力的示意图，标上字母就可以了．
考点：杠杆中最小力的问题、力臂的画法
点评：求最小的力就是找力臂最大时对应的力，此时力的作用点应该离支点最远．
16、
【解析】
物体A静止在水平面上时，压力的大小等于重力，方向垂直于接触面向下，作用点在接触面上。选取标度为5N，过压力的作用点沿垂直于接触面向下的方向画一条有向线段，使线段长度为标度的2倍，如图：

17、
【解析】
由题知，开关S1控制客厅L1和L2，说明S1在这两灯的干路上；卧室开关S2控制壁灯L3，说明S2在灯L3的支路上，该壁灯亮度通过S3调节，说明S3与电阻并联，如图所示：

四、实验题（本大题共5小题，共20分）
18、质量 加热时间 B 3：5 C
【解析】
（1）比较吸热能力时，要控制不同液体的质量相同，所以，烧杯中加入的A、B两种液体除初温相同外，还应保证质量相同。
（2）由转换法知道，物质吸热的多少是通过加热时间来反映的。
（3）由如图乙描绘出所示的A、B液体的温度随加热时间变化的图象知道，升高相同的温度，B加热时间长，即吸收的热量较多；由图乙知道，加热5分钟，A升高的温度是：70℃﹣20℃＝50℃；B液体升高的温度是：50℃﹣20℃＝30℃，由 知道，在质量和吸热相同的情况下，比热容与升高的温度成反比，所以A的比热容与B的比热容之比是：30℃：50℃＝3：5；
（4）A．夏天在教室洒水，感到凉爽，是因为蒸发吸热具有致冷作用，故不符合题意；
B．金属勺装有塑料手柄，是因为塑料是热的不良导体，故不符合题意；
C．沙漠地区昼夜温差变化大，是由于水的比热容大于沙子的比热容，吸收或放出相同的热量，温度变化不同，故符合题意；
D．霜和雪都是水蒸气遇强冷凝华成小冰晶后下降到地面，由于气温本来就很低，而下雪后的熔化过程要吸收热量，使地面上方空气的温度降低，所以有雪后寒的感觉，不符合题意；
19、 R2 B C A 0.95 增大
【解析】
（1）测量小灯泡的电功率，应将电压表并联在小灯泡两端，根据小灯泡的额定电压为2.5V，电压表需选用0~3V量程；连图如下：

（2）由串联电路特点和欧姆定律可得，小灯泡正常发光时，变阻器连入阻值：
，
因此应选用滑动变阻器R2；
（3）闭合开关S前，应将滑动变阻器的滑片P置于阻值最大位置，故滑片P滑到B端．
（4）闭合开关后，小明发现小灯泡不亮，但电流表和电压表均有示数，说明电路是连通的，灯泡不发光可能是实际功率太小，所以应移动滑动变阻器的滑片，观察小灯泡是否发光，故答案为C。
（5）实验过程中，移动滑动变阻器的滑片P，使电压表示数为2.5V时，小灯泡正常发光。因此，眼睛应注视电压表示数，故答案为A。
（6）由图丙可知，电流表选用0~0.6A量程，分度值为0.02A，因此示数为0.38A；所以小灯泡额定功率：
P额=U额I=2.5V×0.38A=0.95W。
（7）由图丁可知，小灯泡的阻值随电压的增大而增大。
20、U形管压强计 多种 深度
【解析】
图甲中的装置是压强计；金属盒在同种液体中，所处液体深度不同时，结合U形管中液柱的高度差来分析探究的物理问题．
【详解】
观察如图（a）所示的装置，该装置的名称是U形管压强计．在“探究液体内部的压强与哪些因素有关”的实验中，需用多种液体进行研究．图 (b)、(c)和(d)所示，金属盒在同种液体中，所处液体深度不同时，U型管两侧的液面高度差不同，说明液体内部压强不同，所以该实验探究的是：液体内部压强与液体深度的关系．
21、2.4 二力平衡 接触面粗糙程度 不变
【解析】
（1）在水平桌面上，用弹簧测力计水平向左拉动木块，使其做匀速直线运动，利用拉力与摩擦力是一对平衡力的原理测出摩擦力的大小由图甲所示弹簧测力计可知，其示数为2.4N，则木块所受的滑动摩擦力为2.4N；（2）甲、丙接触面的粗糙程度不同，压力大小不同，测力计的示数不同，可得滑动摩擦力与接触面粗糙程度有关；（3）若在进行图乙的实验时，突然撤去拉力，木块在继续滑行的过程中，所受的摩擦力不变．，因为影响滑动摩擦力的因素即压力和接触面的粗糙程度没有改变，所以摩擦力的大小不变．
22、见解析所示 定值电阻短路 使定值电阻两端的电压保持不变 电压一定时，通过导体的电流与导体的电阻成反比 50 电流表没有调零
【解析】
（1）为了探究电流跟电阻的关系，实验中电压表与电阻并联；又因为滑片向右移动是，电流表示数变大，即电阻变小，故滑片以右电阻丝连入电路中，如下所示：

（2）小明同学连好电路后闭合开关，移动滑动变阻器滑片P，电流表有示数，说明电路无断路，电压表无示数，说明故障可能是与电压表并联的部分，即电阻短路；
（3）探究电流跟电阻的关系的实验，要控制电阻两端的电压保持不变，所以，该实验中滑动变阻器除了保护电路外，还有控制电阻两端的电压一定的作用；
（4）根据图乙所示的电流I随电阻R变化的图象知道，电流与电阻的乘积是一定值，故由此得出结论是：电压一定时，电流与电阻成反比；
（5）由图乙知道，电阻两端的电压始终保持U=2.5V，由串联电路电压的规律知道，变阻器分得的电压是：U滑=4.5V-2.5V=2V，电压表示数为变阻器分得的电压的倍，根据分压原理知道，当变阻器最大电阻40Ω连入电路中时，定值电阻有最大值：R定=1.25×40Ω=50Ω，所以，为了完成整个实验，更换的电阻R阻值不能够大于50Ω。
（6）由于两电表均无故障，说明测量过程正确，分析表格中数据发现，若电流值都去掉0.04A，则电流值与电压值成正比，由此可知，可能的原因是使用前电流表指针未调零。

五、计算题（本大题共2小题，共13分）
23、（1）18V；（2）6V， 20Ω， 0.6A
【解析】
（1）由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．
闭合开关S，将滑动变阻器的滑片P移至b处时，电路为R1的简单电路。
根据的变形式可得电源的电压为：
；
（2）将滑动变阻器移至a处时，变阻器接入电路中的电阻最大，此时电压表示数为12V，根据串联电路中总电压等于各部分电压之和，可得R1两端电压为：
，
串联电路电流处处相等，此时电路中的电流为：
，
滑动变阻器的最大阻值为：
。
24、（1）400W；（2）0.9A；（3）72.6℃。
【解析】
（1）分析可知，当S与触点1、2接触时，电路为R1的简单电路，1min内电热炕消耗的电能：
W1=20r/3000r/（kW•h）=1/150kW•h=2.4×104J，
由P=W/t可得，电热炕功率：
P1=W1/t=2.4×104J/60s=400W；
（2）由P=U2/R可得，
R1=U2/P1=（220V）2/400W=121Ω，
当S与触点3、4接触时处于抵挡，此时只有R2工作，电路中通过O点的电流；
I=U/R2=U/2R1=220V/242Ω≈0.9A；
（3）由ρ=m/V可得，1.8L水的质量：
m=ρV=1.0×103kg/m3×1.8×10﹣3m3=1.8kg，
当该电热炕处于低档，且正常工作30min，所消耗的电能：
W2=UIt=220V×10/11A×30×60s=3.6×105J，
W2=Q=cm△t，
即
3.6×105J=4.2×103J/（kg•℃）×1.8kg×（t﹣25℃），
解得：
t=72.6℃，
即水温能升高到72.6℃。

六、综合能力题（本大题共3小题，共18分）
25、相互的 右 电磁波 2 36
【解析】
（1）关键流体压强和流速的关系知道，增大四个旋翼的转速，使吹向下方的风量增加，无人机就会上升，这是因为力的作用是相互的；若增大右侧两个旋翼的转速，使右侧旋翼对空气向下的作用力变大，根据物体间力的作用是相互的，从而使空气对右侧旋翼向上作用力变大，使右侧抬升，向左倾斜飞行．
（2）根据题意知道遥控器和无人机之间的通信是靠无线电进行操控，即是靠电磁波来发送控制信息的；
（3）电动机的额定电压是15V，额定功率为30W，当电动机正常工作时，通过电动机的电流是：I=P/U=30W/15V=2A；
（4）因为电池的输出电压是15V，容量是5 000mA•h，所以，电池储存的能量是：W=UIt=15V×5A×3600s=2.7×105 J，
由η=W机/W知道，电能转为的机械能是：W机=W×80%=2.7×105 J×80%=2.16×105 J，
由P=W/t知道，该机最多能飞行的时间是：t=W/P=2.16×105J/100W=2160s=36min．
点睛：本题考查的是流体压强和流速的关系、速度的计算、电功、效率和功率公式的应用，涉及到的知识点较多，综合性较强，解题的关键是公式的灵活运用．
26、左 冰水混合物 细弯管（或玻璃管）更细一些或瓶内气体再多一些 大气压
【解析】
(1)当温度升高时，瓶内的空气受热膨胀挤压上方的液柱，液柱就会向左运动。
(2) 摄氏温度规定：标准大气压下，冰水混合物为0℃，沸水的温度为00℃，因此将此装置放在冰水混合物中，液柱处标上0℃，将它放在标准大气压下沸水中，液柱处标上100℃，然后在以上两个刻度之间进行100等分，标上刻度就成了一个温度计。
(3) 为了提高气体温度计的灵敏度，便于读数，可把温度计的管径做得细一些．液体膨胀体积变化一定的情况下，管径越细，截面积越小，那么高（长）度变化就越大，温度计灵敏度就增大了．
(4) 这个温度计的测温原理是测温气体的热胀冷缩性质；此温度计主要是靠瓶内的空气来感受温度的，当外界气压变化时，液柱两侧压强相等，液柱会相应的移动，因此气体温度计还会受大气压的影响。
27、液 降低温度 吸热 汽化 液化 夏天，在教室内洒水凉快些等 先熔化后汽化，从飞船上吸收了大量的热
【解析】
试题分析：（1）火箭中的燃料和氧化剂是液态的，它是通过既降温又加压的方法使气体液化的；
（2）为了保护发射架，在发射台底建一个大水池，让火焰喷到水池中，这是利用了水汽化时要吸热，使周围环境温度不致太高，我们看见火箭刚点燃时周围大量的“白气”是由于水先汽化后液化形成的；生活中利用物态变化来调整环境温度的例子如：夏天，在教室内洒水凉快些等.
（3）在外壳上有一层烧蚀层，先熔化后汽化，从飞船上吸收了大量的热，从而保证其温度不至于升得太高．
考点：液化方法及其应用；熔化与熔化吸热特点；汽化及汽化吸热的特点
