2026年上海市实验校初三下学期第四次验收（期末）考试物理试题含解析.doc

2026年上海市实验校初三下学期第四次验收（期末）考试物理试题
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单项选择题（本大题7小题，每题3分，共21分）
1．在水平桌面上，有完全相同的圆柱形容器甲和乙，、盛有质量想等的同种液体。将体积相同、材料不同的小球A和B分别放入两容器中，结果A球漂浮，B球悬浮，如图所示。A、B两球所受的重力分别为GA和GB，A、B两球所受的浮力分别为FA、FB，甲、乙两容器底部对桌面的压强分别为p甲和p乙，甲、乙两容器底部对桌面的压力分别为F甲和F乙，则下列结论中正确的是

A．GA＝GB B．FA＞FB
C．p甲＞p乙 D．F甲＜F乙
2．有经验的渔民都知道．只有瞄准鱼的下方才能把鱼叉到，如图所示．下列四幅光路图，能够正确说明叉到鱼的道理的是( )

A． B． C． D．
3．如图，某同学将两个完全相同的物体A、B分别放到甲、乙两种液体中．物体静止时，A漂浮，B悬浮，且两液面相平，容器底部受到的液体压强分别为p甲、p乙，物体A、B所受浮力分別为FA、FB．。则

A．p甲＜p乙，FA=FB B．p甲＜p乙，FA＞FB
C．p甲＞p乙，FA=FB D．p甲＞p乙，FA＜FB

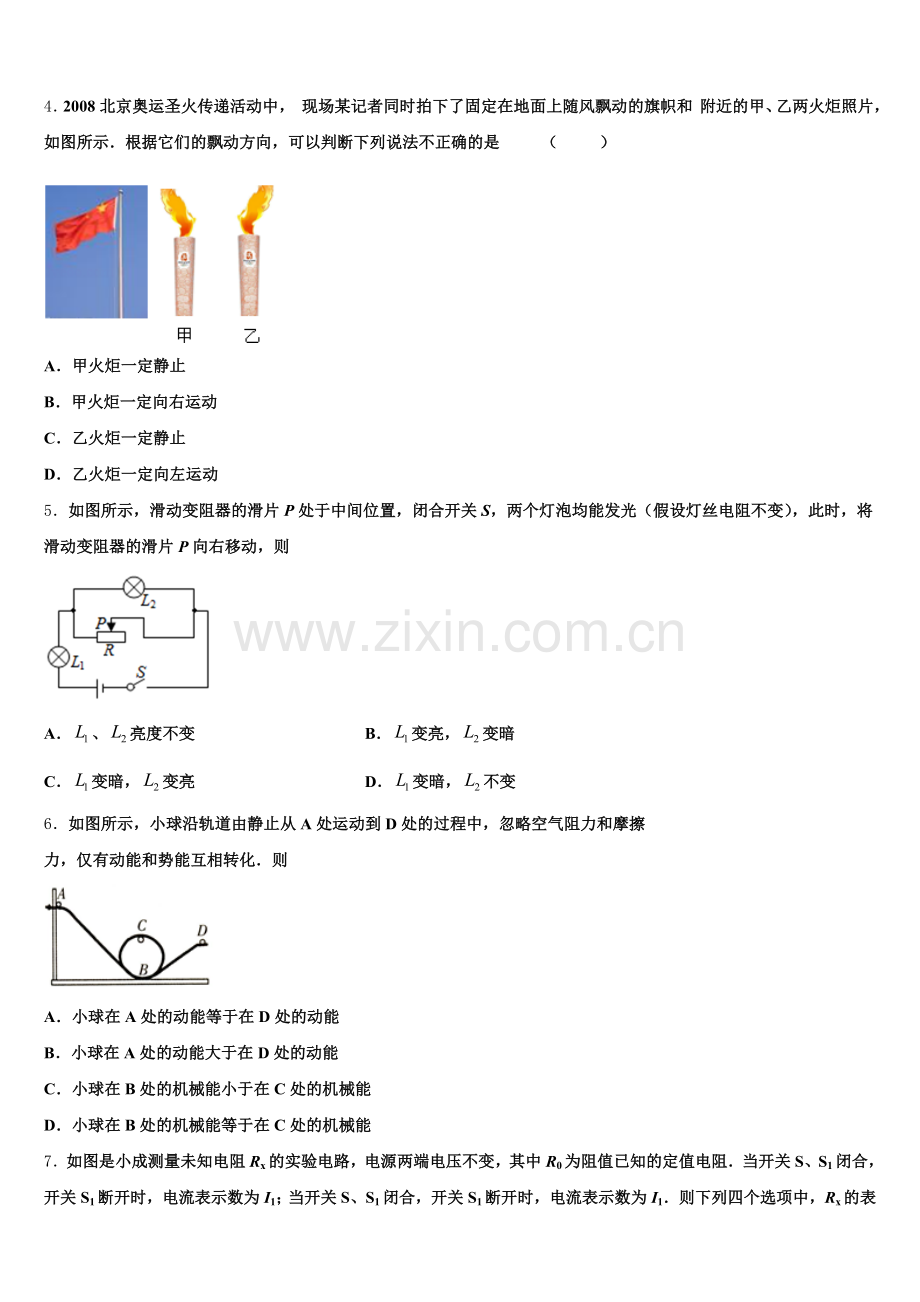

4．2008北京奥运圣火传递活动中， 现场某记者同时拍下了固定在地面上随风飘动的旗帜和 附近的甲、乙两火炬照片，如图所示．根据它们的飘动方向，可以判断下列说法不正确的是 （ ）

A．甲火炬一定静止
B．甲火炬一定向右运动
C．乙火炬一定静止
D．乙火炬一定向左运动
5．如图所示，滑动变阻器的滑片P处于中间位置，闭合开关S，两个灯泡均能发光（假设灯丝电阻不变），此时，将滑动变阻器的滑片P向右移动，则

A．、亮度不变 B．变亮，变暗
C．变暗，变亮 D．变暗，不变
6．如图所示，小球沿轨道由静止从A处运动到D处的过程中，忽略空气阻力和摩擦
力，仅有动能和势能互相转化．则

A．小球在A处的动能等于在D处的动能
B．小球在A处的动能大于在D处的动能
C．小球在B处的机械能小于在C处的机械能
D．小球在B处的机械能等于在C处的机械能
7．如图是小成测量未知电阻Rx的实验电路，电源两端电压不变，其中R0为阻值已知的定值电阻．当开关S、S1闭合，开关S1断开时，电流表示数为I1；当开关S、S1闭合，开关S1断开时，电流表示数为I1．则下列四个选项中，Rx的表达式正确的是（　　）

A．Rx＝R0 B．Rx＝
C．Rx＝ D．Rx＝R0
二、填空题（本大题7小题，共21分）
8．某研究性学习小组设计了一种测定风力的装置，其原理如图甲所示。迎风板与一压敏电阻Rx连接，工作时迎风板总是正对风吹来的方向，压敏电阻的阻值随风力的变化而变化。已知电源电压恒为9V，定值电阻R＝2Ω，电压表量程为0～3V，压敏电阻Rx与迎风板承受风力F的关系如图乙所示。

（1）电压表示数随风力的增大而_____。（选填“增大”、“减小”或“不变”）。
（2）求无风时，定值电阻R消耗的电功率_______；
（3）求该装置所能测量的最大风力_______；
（4）如果保持电压表量程不变，且只能在电路中增加一个电阻R0，使该装置能测量的最大风力增加到900N，计算电阻R0的阻值_____，并说明其连接方式_______。
9．如图所示的电路中，已知电阻R1:R2=1:1．如果甲、乙两表均为电压表，当开关S闭合时，Rl与R2的连接方式是＿联，此时，两表的示数之比U甲:U乙＝______如果甲、乙两表均为电流表，当开关S断开时，两表的示数之比I甲：I乙＝_________

10．如图所示为液态玻璃和水在凝固时的温度一时间图像，则图_____ 是表示玻璃的凝固图像.甲图中该物质在t1至t2时间段内的状态是 ______ , 内能_____(增加/不变/减少).

11．如图所示是太阳能飞机“阳光动力2号”。太阳能是一种_____（选填“可”或“不可”）再生能源。飞机飞行时，机翼上方的空气流速_____下方的空气流速，机翼上方的空气压强小于下方的空气压强，这样机翼的上下方形成压强差获得升力。飞机加速上升过程中，重力势能_____（选填“变大”、“变小”或“不变”，下同），动能_____。

12．有两个电阻R1和R2的阻值之比为3：4，串联后接在电源上，则R1和R2的电流之比I1：I2＝_____，电压之比U1：U2＝_____；将它们并联后接在电源上，则R1和R2的电流之比I1′：I2′＝_____，电压之比U1′：U2′＝_____．
13．若要使两灯泡并联，请在圆圈中填上合适的电表

14．如图所示是“测量滑轮组机械效率”的实验装置，钩码总重6N，实验时要竖直向上匀速拉动测力计，由图可知拉力大小为_____N，若钩码上升的高度为8cm；滑轮组做的有用功是_____J，该滑轮组的机械效率为_____。（结果保留一位小数）

三、作图题（共7分）
15．2012年6月，我国自主设计的载人潜水器“蛟龙号”，实验下潜7000m达到一个新的深度．试验经历了以下主要过程：母船用新型的吊装设备将潜水器投放到海中；潜水器缓慢竖直下潜和上升；吊装设备将潜水器吊上母船．如图是母船的吊装设备的示意图，图中虚线框中是滑轮组（未画出），电动机拉放滑轮组绳子自由端，挂钩挂着潜水器．吊装设备缓慢地将潜水器投放到海中，然后，潜水器下潜用时t1=6h，到达7000m出停留t2=0.5h，上升用时t3=3.5h．潜水器上升到海面后，挂钩挂着潜水器离开水面后，缓慢匀速竖直上升高度h=6m，在这个过程中电动机拉滑轮组绳子自由端的拉力F1=5.5×104N，滑轮组的机械效率η=80%．
已知潜水器总质量（含潜水员）m=2.2×104kg，体积V=20m3，水的密度ρ1=1.0×103kg/m3，海水的密度ρ2=1.03×103kg/m3，g取10N/kg．不计绳和挂钩的质量，不考虑空气阻力，不考虑潜水器离开海面后海水对潜水器质量的影响．求：
吊装设备将潜水器投放至刚被海水浸没时，挂钩的拉力是多大？潜水器从开始下潜到返回海面的整个过程中，平均速度是多少米/秒？滑轮组中，与动滑轮相连的绳子是多少段？
16．足球静止在水平桌面上，O为重心，请画出足球受力的示意图；

17．如图所示为小强家某个房间内的实物电路，请画出该房间内家庭电路的电路图．

四、实验题（本大题共5小题，共20分）
18．小明用如图甲所示的电路探究“通过导体的电流跟导体两端电压的关系”，所用的电源是两节新的干电池。
U/V
0.5
1.0
1.5
2.0
2.5
3.0
I/A
0.1
0.2
0.3
0.4
0.5
0.6
请用笔画线代替导线，继续完成图乙中实验电路的连接。要求滑动变阻器滑片向右移动，电流表示数减小。小明按要求正确连接电路后，闭合开关，发现电压表指针偏转到满刻度的位置，其原因可能是定值电阻R_____（选填“短路”或“断路”）。小明在实验中通过调节滑动变阻器滑片，测出通过电阻R的不同电流和对应的电压值如图丙所示。由实验数据可知：小明在本次实验中所用电阻R的阻值为_____Ω；通过分析表格数据可以得到的初步结论是_____；要测出表格中的实验数据，实验时所用的滑动变阻器的最大阻值应不小于_____Ω仅通过一个电阻探究得出的结论是不可靠的，为了避免偶然性，小明接下来的操作应该是_____。如果将实验电路中的电阻R更换成一个额定电压为3.8V，阻值为10Ω的小灯泡，进行“测量小灯泡的额定电功率”的实验，则对原来连接的实验电路还须进行的改动是_____。
19．如图所示的三个实验中

（1）通过比较温度计示数的变化量来比较吸（放）热多少的有______（填写图号，下同）；需要天平的实验有______；需要有计时器的实验有______．
（2）甲实验，沙子和水的质量相等，______现象表明：水的比热容比沙子的比热容大；
（3）乙实验，燃烧前，酒精和碎纸片的质量以及两杯中水的质量______（相等/不相等）．
（4）丙实验，控制______相同，探究电热与______的关系．
20．在“测量小灯泡电阻”的实验中，小灯泡的额定电压为2.5V。
请你用笔画线代替导线，将图甲中实物电路连接完整（要求滑动变阻器滑片向右移动时灯泡变亮）；连接电路后，闭合开关，小灯泡发光，但电压表示数为0，经检查电路中a、b、c、d四根导线中有一根断了，则该导线是_____（填写字母）；排除故障后，闭合开关，当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡正常发光时的电阻约为_____Ω（保留1位小数）；如果考虑电表自身电阻对实验的影响，则小灯泡电阻的测量结果与真实值相比_____（选填“偏大”或“偏小”）。
21．用图甲所示的装置对冰进行加热，并且每隔相同的事件记录一次温度计的示数，同时观察物质的状态，图乙和图丙中有一幅是根据实验记录的数据绘制而成的，回答下列问题：

（1）冰属于____（选填“晶体”或“非晶体”）．
（2）在图像中AB阶段物质处于_____状态（选填“固体”、“液化”或“固液共存”），熔化时间经历_____min.
（3）图乙和图两中CD段正确的是______，若CD与AB对应的物质的比热容分别是c1和c2，则正确的图中cl：c2=______
22．爱米设计如图A所示电路测定小灯泡的功率。被测小灯泡的额定电压为2.5V，电阻约为10Ω左右。实验室有如下器材：电源（电压为3V）、电流表（0～0.6A，0～3A）、电压表（0～3V0～15V）、开关各一个、导线若干、滑动变阻器

（1）实验前在检查仪器时，发现电流表指针如图B所示，则接下来的操作是_____
（2）正确连接电路后闭合开关，改变滑动变阻器的阻值，多次测量，爱米画出了小灯泡中电流随其两端电压变化的关系图象如图C，则小灯泡的额定功率为_____W。
（3）在某次调节中，滑动变阻器接入电路的阻值减小了△R1，小灯泡的阻值变化了△R2，则△R1_____△R2（选填“＞”、“＜”或“＝”）
五、计算题（本大题共2小题，共13分）
23．若质量为60kg的人骑该车在水平路面上以6m/s的速度匀速行驶10分钟，受到的阻力是人与车总重的0.02倍.求
质量
40kg
最高车速
30km/h
行驶时轮胎着地总面积
0.02㎡
电池容量
10A．ｈ
蓄电池工作电压
36V
效率
80%
（1）车行驶时对地面的压强电动机牵引力做功的功率10分钟内电动车消耗的电能?
24．如图所示，A、B物块的质量分布均匀，长度分别是a、b，重力分别是GA、GB；A、B两长方体底面积SA：SB＝3：2，滑轮下的绳子挂在两物体结合部位恰好A、B水平静止，且在拉力F＝62.5N作用下匀速竖直向上运动，滑轮的机械效率η＝81%．求：

（1）A、B两物块的总重力G1．
（2）若GA＝61N，则a：b的比值是多少？
六、综合能力题（本大题共3小题，共18分）
25．阅读短文，回答问题
无人机作为空中平台，以高分辨率高速摄像机、轻型光学相机、激光扫描仪等设备获取信息，用计算机对 图像信息进行处理，并按照一定精度要求制作成图像。无人机航拍影像具有高清晰、高现实性的优点。下表 是某小型无人机的部分参数：
参数名称
最大飞行半径/km
最大巡航速度/km•h-l
电池电压
/V
电池容量
/mAh
电动机额定功率/W
拍摄速度/帧•秒-1
数据
5
50
24
2500
20
11000
（电池容量=放电电流×放电时间，例如，1mAh 是指以 1mA 的电流能连续工作 1h。帧•秒-1 是指每秒拍摄的画面数）
小轿车在高速公路上限速 120km/h．如图甲所示，交警部门利用无人机进行高速公路通行情况的实时监 测．一辆小轿车在通行 0.5m 的过程中，高速摄像机拍摄帧数为 110 帧，据此判断小轿车是否超速？________（选填“是”或“否”）．如图乙，是无人机竖直向上运动的 v-t 图象，由图象可知，在 0～5s 内，无人机受到的升力_______（选填“大于”、“小于”或“等于”）重力．电动机是控制无人机飞行状态的关键动力设备，当它正常工作时，12s 内消耗的电能是___J．已 知电动机消耗的功率是电源总功率的 50%，则无人机在空中以额定功率飞行的时间不能超过____h．
26．阅读短文，回答问题：
力传感器
常见的一种力传感器由弹簧钢和应变片组成，其结构示意图如图甲所示．弹簧钢右端固定，在其上、下表面各贴一个相同的应变片．若在弹簧钢的自由端施加向下的作用力F，则弹簧钢发生弯曲，上应变片被拉伸，下应变片被压缩．

应变片采用半导体材料制成，其阻值与长度成正比．给上、下应变片提供相等且恒定不变的电流，上应变片两端电压为U1，下应变片两端电压为U2，传感器把这两个电压的差值U（U＝U1﹣U2）输出，用来反映力F的大小．半导体应变片的阻值随温度会发生变化，其变化情况如图乙所示．为消除温度变化对测量精度的影响，需分别给上、下应变片串联一只合适的电阻，进行温度补偿．串联合适的电阻后，测量结果不再受温度影响．当弹簧钢没有受到压力时，U＝_____．当弹簧钢受力向下弯曲时，U1_____，U2_____．（选填“变大”、“变小”或“不变”）．如果未进行温度补偿，自由端受到相同的力F作用，该传感器下应变片两端的电压U2冬天比夏天_____（选填“大”或“小”）．进行温度补偿时，应给下应变片串联的电阻，最合适的是图丙中的_____．
27．如图甲是空调温控装置原理的简化电路,线圈电阻不计,电源电压为 6V,R1为电阻箱,R2 是热敏电阻,其阻值随温度变化图线如图乙。当继电器线圈中的电流大于或等于 15mA时,继电器的衔铁被吸合,接通右边的受控电路,使空调工作。若电阻 R1 调到150Ω,室温升至t 时恰能接通受控电路
若空调工作时功率为 2kW,则连续工作3 小时需消耗电能____________度若要在较高温度下接通受控电路,应将 R1 的阻值适当__________________（选填“增大”或“减小”）。通过计算说明,接通受控电路时的温度t 为多少℃_______?
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
由题意可知A和B两球的体积相等，由图可知A球排开液体的体积小于B球，
由F浮=液gV排可知,A球受到的浮力小于B球受到的浮力,即FA<FB，故B错误；
因物体漂浮或悬浮时受到的浮力和自身的重力相等,FA=GA,FB=GB，
所以,GA<GB，故A错误；
因水平面上物体的压力和自身的重力相等，且两容器相同，液体的质量相等，
所以，由F=G=mg可知，甲容器对桌面的压力小于乙容器对桌面的压力，即F甲＜F乙，故D正确；
由p=可知,p甲<p乙，故C错误。
2、C
【解析】
水中鱼反射出的光，在水面处发生了折射，折射角大于入射角，人认为光是沿直线传播的，所以逆着折射光线看上去，看到的是变浅的鱼的虚像，所以有经验的渔民应该用鱼叉瞄准看到鱼的下方位置，才能将鱼叉到；如图所示：

由此可知，B、D选项光的传播方向错误，A选项折射角等于入射角，故错误，只有C选项正确，故选C．
3、C
【解析】
由于A、B完全相同，则重力相等，由图可知：A在甲液体中漂浮，B在乙液体中悬浮，由物体的漂浮、悬浮条件可知：FA=G，FB=G，所以FA=FB；甲液体中的A漂浮，ρ甲液＞ρA，乙液体中的B悬浮，ρ乙液=ρB，两种液体的密度：ρ甲液＞ρ乙液；又因为两容器液面等高，所以由p=ρgh可知，两种液体对容器底压强：p甲＞p乙．故C正确；故应选C。
4、D
【解析】
因为旗杆是固定在地面上的，那么根据上面的国旗判断，风是从右向左刮的．
甲火炬火焰向左，有三种可能：
一是火炬不动，风把火焰刮向左；
二是火炬向右运动，风相对于火炬向左，把火焰刮向左；
三是火炬向左运动但运动的速度小于风速，此时风仍能把火焰刮向左．
对于乙火炬来讲如果乙静止不动，那么火焰的方向应该和国旗相同，而现在的火焰的方向明显和旗子方向相反，如果乙向右运动，火焰只会更加向左偏．所以，乙一定向左运动，而且运动的速度比风速快，这样才会出现上图的情况．
故选D．
5、C
【解析】
由电路图可知，灯泡L2与滑动变阻器R并联后再与灯泡L1串联，将滑动变阻器的滑片P向右移动，滑动变阻器接入电路中的电阻变大，并联部分的电阻变大，电路的总电阻变大，由I=可知，干路中的电流变小，由U=IR可知，L1两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以，由P=UI可知，灯泡L1的实际功率变小，L1的亮度变暗，故AB错误；因串联电路中总电压等于各分电压之和，所以，并联部分的电压变大，因并联电路中支路两端的电压相等，所以，灯泡L2两端的电压变大，由P=可知，L2的实际功率变大，亮度变亮，故C正确、D错误。
6、D
【解析】
AB．根据题意，小球在运动的过程中仅有动能和势能互相转化，所以小球在重力势能较大的地方其动能肯定较小．观察图象，发现小球在A处比在D处所处的高度较高，具有的重力势能较大，所以小球在A处具有的动能较小，故A、B选项都不正确．
CD．根据题意“小球沿轨道由静止从A处运动到D处的过程中，忽略空气阻力和摩擦力，仅有动能和势能互相转化”，所以在整个过程中没有能量的损耗，动能和势能的总和即机械能是不会减少的，小球在各处的机械能都是相等的，故D正确，C不正确．
7、C
【解析】
由电路图可知，当开关S、S1闭合，开关S1断开时，R0与Rx并联，电流表测干路的电流，记为I1，当开关S、S1闭合，开关S1断开时，R0与Rx并联，电流表测R0支路电流，示数为I1，因并联电路中干路电流等于各支路电流之和，所以，通过Rx的电流：Ix＝I1-I1，因并联电路中各支路两端的电压相等，电源的电压：U＝I1R0，，则Rx的阻值：Rx＝
故选C。

二、填空题（本大题7小题，共21分）
8、增大 0.5W 720N 3Ω 串联
【解析】
（1）由甲电路图可知，R与Rx串联，电压表测R两端的电压，由图乙可知，风力增大时，Rx的阻值减小，电路中的总电阻减小，由I＝可知，电路中的电流增大，由U＝IR可知，R两端的电压增大，即电压表的示数增大；
（2）由图象可知，当无风时，电阻Rx＝16Ω，因串联电路中总电阻等于各分电阻之和，
所以，电路中的电流：I＝＝＝0.5A，定值电阻R消耗的电功率：PR＝I2R＝（0.5A）2×2Ω＝0.5W；
（3）当所测风力最大时，Rx的阻值最小，电路中电流最大，则电压表的示数UR＝3V最大，因串联电路中总电压等于各分电压之和，所以，Rx两端的电压：Ux＝U﹣UR＝9V﹣3V＝6V，因串联电路中各处的电流相等，所以，电路中的电流：I′＝＝＝1.5A，则压敏电阻的阻值：Rx′＝＝＝4Ω，由图象可知，该装置所能测量的最大风力为720N；
（4）当最大风力增加到900N时，Rx″＝1Ω，保持电压表量程不变，则电路中的电流1.5A不变，此时电路中的总电阻：R总＝＝＝6Ω＞R0+Rx″，应在电路中串联一个电阻R0，R0＝R总﹣R﹣Rx″＝6Ω﹣2Ω﹣1Ω＝3Ω。
9、串联1:4 4: 1
【解析】
①如果甲、乙两表均为电压表，电压表内阻很大，在电路中相当于断路， 因而，当开关S闭合，R1与R2的连接方式是串联，甲测的是R1两端的电压，乙测的是总电压，两表的示数之比U甲︰U乙 = R1:(R1+R2)=1:4
②如果甲、乙两表均为电流表，电流表内阻很小，在电路中相当于一根导线，因而，当开关S断开时，R1与R2的连接方式是并联，甲测的是干路总电流，乙表测的是R1支路的电流，通过R1、R2电流之比I1︰I2= R2:R1=1:1;两表的示数之比I甲︰I乙= (I1+ I2)：I1=4:1．
【考点】
电压表、电流表在电路中不同接法，对电路的影响；串并联电路特点．
10、甲 固液共存 减少
【解析】
乙图可以看出该物质在凝固过程中，温度不断降低，所以是非晶体-液态烛蜡的凝固图象．甲图在t1至t2时间内温度保持不变，所以甲图是水的凝固图象，在凝固过程中处于固液混合态，在此过程中不断放热，温度不变，内能减小．
故答案为甲；固液共存；减少．
11、可大于变大变大
【解析】
太阳能消耗后，可以源源不断地从自然界获得，属于可再生能源；等质量的空气在相同的时间内同时通过机翼的上表面和下表面，由于上表面弯曲，所以机翼上方的流速就大于机翼前方的流速；而下表面平直，因此机翼下方的流速大致等于前方的流速，从而可以知道，机翼下方的流速就小于机翼上方的流速，所以机翼上方的压强小于机翼下方的压强，这样就产生了作用在机翼上的向上的升力；飞机加速上升过程中，质量不变，高度增加，速度变大，故重力势能变大，动能变大。
12、1 : 1 3 : 4 4 : 3 1 : 1
【解析】
（1）因为串联电路中各处的电流相等，所以两电阻串联时，通过它们的电流之比为；；
由可得，两电阻两端的电压之比：
；
（2）并联电路中各支路两端的电压相等，两电阻并联时，两电阻两端的电压之比；
由可得，通过两电阻的电流之比：
．
13、
【解析】
根据题意知道，若要使两灯泡并联，则该电路应有两条路径，所以最上面圆圈中是电流表，最下面圆圈中也是电流表，中间圆圈中是电压表，电路如下：

14、2.4 0.48 83.3%
【解析】
弹簧测力计的分度值为0.2N，弹簧测力计的示数是F＝2.4N；
拉力做的有用功：W有用＝Gh＝6N×0.08m＝0.48J；
拉力移动距离：s＝nh＝3×8cm＝24cm＝0.24m，
拉力做的总功为W总＝Fs＝2.4N×0.24m＝0.576J；
滑轮组的机械效率：
η＝×100%＝×100%≈83.3%。

三、作图题（共7分）
15、（1）（2）（3）n="5"
【解析】
（1）潜水器刚被海水浸没时，潜水器受到水的浮力和自身重力以及挂钩的拉力．浮力向上，拉力向上，重力向下，根据二力平衡，拉力加浮力等于重力

潜水器总重
所以挂钩拉力等于
（2）潜水器下潜时间t1=6h，t2=0.5h，上升用时t3=3.5h，总时间是
下潜深度7000m，上升也是7000m，总路程是14000m 所以

（3）离开水面上升过程，已经没有浮力，上升h=6m，有用功
假设有N段绳子，则有绳自由端上升Nh高度，总功
机械效率
解得N=5
本题考查知识点多，题目陈述也比较长，但是问题的设计思路很直接，难度不高，纸老虎而已．
16、
【解析】
足球受到了两个力，竖直向下的重力G和竖直向上的支持力F，足球处于静止状态即平衡状态，这两个力是一对平衡力，作图如下：

17、
【解析】
解：开关和灯泡应该串联连接，开关接接电源的火线，确保开关断开时，灯泡不带电，灯泡的螺旋套接电源的零线

四、实验题（本大题共5小题，共20分）
18、 断路 5 电阻一定时，电流与电压成正比 25 换用不同的电阻多次测量 增加一节干电池（换一个电压高于3.8V的学生电源），电压表换接0～15V的量程
【解析】
（1）要求滑动变阻器滑片向右移动，电流表示数减小，则滑片向右移时，滑动变阻器电阻值要增大，则须接左下端接线柱，即A接线柱。所以将定值电阻右端接线柱与滑动变阻器A接线柱连接即可。如图：

（2）若R短路，电压表示数为0，不符合要求；若R断路，电压表串联在电路中测电源电压，故电压表指针偏转到满刻度的位置，所以其原因可能是定值电阻R断路。
（3）定值电阻阻值不随电压电流的变化而变化，所以在表格中任取一组数据计算即可：当U＝0.5V时，I＝0.1A，则定值电阻的阻值为R＝＝＝5Ω；表中数据，电压与电流之比都为5Ω，则得出：电阻一定时，导体中的电流与导体两端的电压成正比；此实验中，定值电阻电压越低，则滑动变阻器电压就要越高，阻值就要越大。由表中数据可知，此实验定值电阻两端电压最低为0.5V，此时电路中电流为0.1A。根据串联电路电压特点，则变阻器的最大电压为U滑=3V-0.5V=2.5V，则滑动变阻器最大阻值为R滑＝＝＝25Ω，即实验时所用的滑动变阻器的最大阻值应不小于25Ω。
（4）仅通过一个电阻探究得出的结论是不可靠的，为了避免偶然性，小明接下来的操作应该是换用不同的电阻多次测量，看看是不是每次得出的规律都是一样的。
（5）测一个额定电压为3.8V、阻值约为10Ω的小灯泡的额定功率，小灯泡两端的电压必须能达到3.8V，因此电源必须增加一节干电池。另外，灯泡电压已经超过电压表小量程，所以电压表的量程也应选择0～15V。
19、乙、丙 甲、乙、丙 甲、丙 相同时间内水升高的温度⊿t比沙子小（相同时间内沙子升高的温度⊿t比水大） 相等 电流和通电时间 电阻
【解析】
（1）乙实验比较不同燃料燃烧时放出的热量，根据控制变量法，要使用质量相同的不同燃料完全燃烧后使相同质量的同种液体吸热，通过比较液体升高的温度，根据Q=cmt，得出不同燃料放出热量的多少;丙实验探究电流的热效应，两瓶中装入质量相等的煤油，通过通过比较煤油升高的温度，来反应电流通过导体产生热量的多少；故通过比较温度计示数的变化量来比较吸（放）热多少的是乙和丙实验；
探究不同物质吸热升温的现象，用天平是为了取相同质量的沙子和水；比较不同燃料燃烧时放出的热量，用太平取相同质量的水，探究电流的热效应，用天平取相同质量的煤油，故需要天平的实验有甲乙丙；
探究不同物质吸热升温的现象，比较水和沙子吸热升温本领的方法是：若加热时间相同，比较温度计的示数升高值的多少；若温度计示数的升高值相同，比较加热时间，因此该实验用到计时器；探究电流的热效应，探究电流产生的热量与时间的关系时，使用计时器记录通电时间；故需要有计时器的实验有甲、丙。
（2）甲实验中，沙子和水的质量相等，由比较吸热能力的方法，根据加热相同的时间（吸收相同热量），水升高的温度小于沙子升高的温度的现象，可以得出“水的比热容比沙子的比热容大”这一结论；
（3）根据控制变量法，乙实验中：燃烧前，酒精和碎纸片的质量相等，两杯中水的质量相等。
（4）丙实验采用控制变量法进行研究，电路采用串联，是为了控制电流和通电时间相等，探究电热与电阻的关系．
20、 b 10.4 偏小
【解析】
（1）滑动变阻器滑片向右移动时灯泡变亮，即电阻变小，电流变大，故变阻器右下接线柱连入电路中，如下所示：

（2）小灯泡发光，电路为通路，但电压表示数为0，导线b断了；
（3）排除故障后，闭合开关，当小灯泡正常发光时，电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.24A，由欧姆定律，则小灯泡正常发光时的电阻约为：；
（4）图中电压表测量的电压是准确的，根据并联电路电流的规律，电流表示数大于灯的实际电流，由欧姆定律，则小灯泡电阻的测量结果与真实值相比偏小。
21、晶体 　 固体 10 乙 2：1
【解析】
(1)由图像可知，冰有一定的熔点，属于晶体；(2)在图象中AB阶段冰还未开始熔化，处于固体状态；由图像可知，熔化时间经历10min；(3)观察图象可知，AB段是冰的升温过程,CD段是水的升温过程,AB段升高的温度与CD段升高的温度都是10℃,根据吸热公式Q吸＝cm△t，水的比热容大于冰的比热容，质量一定的冰和水升高相同的温度时，水吸收的热量大于冰吸收的热量，加热时间应更长，所以图丙的CD数据有问题，图乙是正确的．由乙图知，质量相同的冰和水升高相同温度时，水的加热时间是冰的2倍，即吸收的热量是冰的2倍，由Q＝cmt的变形公式c＝可知，水的比热容是冰的2倍，即C1：C2＝2：1.
点睛：掌握晶体在熔化过程中的特点：吸热但温度保持不变；知道晶体在熔化前为固态；熔化过程为固液共存态；熔化完后为液态；根据吸热公式Q吸＝cm△t，水的比热容大于冰的比热容，在质量一定时，升高相同的温度，水吸收的热量大于冰吸收的热量，加热时间应更长一些．
22、把指针调零 0.625 ＞
【解析】
（1）实验前在检查仪器时，发现电流表指针如图B所示，则接下来的操作是把指针调零；
（2）根据图C，灯在额定电压2.5V下工作的电流为0.25A，小灯泡的额定功率为：P＝UI＝2.5V×0.25A＝0.625W；
（3）滑动变阻器电阻变小，由分压原理可知，变阻器两端电压减小，则灯泡两端电压增大，电流也增大，（由欧姆定律，总电阻变小），因灯丝温度升高，灯泡电阻变大；根据R＝R滑+R灯，只有当R滑的减小量大于R灯的增加量才会让总电阻变小，即△R1＞△R2。

五、计算题（本大题共2小题，共13分）
23、（1）5×104Pa；（2） 120W；（3） 9×104J.
【解析】
（1）车对地面的压力：
F=G=G人+G车=m人g+m车g=60kg×10N/kg+40kg×10N/kg=1000N，
该人在骑行时对地面的压强：
p===5×104Pa；
（2）电动自行车受到的阻力：
f=0.02G=0.02mg=0.02×(40kg+60kg)×10N/kg=20N，
因匀速行驶的电动车受到的阻力和牵引力是一对平衡力，
所以F=f=20N；
牵引力做功的功率：
P== =Fv=20N×6m/s=120W.
（3）由P=可得，电动车行驶10分钟牵引力做的功：
W=Pt=120W×600s=7.2×104J.
由η=可得消耗的电能：
W总= ==9×104J.
24、（1）111N（2）2：3
【解析】
（1）由图知，该滑轮是一个动滑轮，所以通过动滑轮绳子的段数n=2，由η=可得，A. B两物块的总重力：G1=ηnF=81%×2×62.5N=111N；
（2）已知GA=61N，所以物块B的重力：GB=G1−GA=111N−61N=41N，A. B物块的质量分布均匀,根据杠杆平衡条件有：GA×a=GB×b 即：61N×a=41N×b，解得：a：b=2：3；
答：（1）A、B两物块的总重力为111N；
（2）a：b的比值是2：3

六、综合能力题（本大题共3小题，共18分）
25、是 大于 240 1.5
【解析】
（1）根据题意得，摄像机拍摄1帧画面需要的时间为：
；
拍摄110帧所需的时间：
，
根据得小轿车的速度：
，
可见小轿车超速了。
（2）由图乙可知，在0～5s内，无人机速度在不断增加，受力不平衡，且升力大于重力；
（3）根据得12s内消耗的电能：
W=Pt=20W×12s=240J；
根据得，无人机电源储存的电能为：
W总=UIt=24V×2.5A×1×3600s=216000J；
已知电动机消耗的功率是电源总功率的 50%，则电动机消耗的能量是电源总能量的50%：W′=50%W总=50%×216000J=108000J，
由可得，无人机在空中以额定功率飞行的时间：
。
26、0 变大 变小 小 A
【解析】
（1）根据串联电路电流的特点结合U=IR分析，以U1=U2，U=0的原因；
（2）外力F增大时，上面金属电阻丝被拉伸，下面金属电阻丝被压缩，电阻丝长度发生变化，可知电阻的变化；在电流相同时，根据U=IR分析，电压随电阻的变化．传感器输出的电压表示力F的大小，压力越大电子秤示数越大，也就是输出的电压越大，压力为零时，电压为零．
（3）冬天温度低，电阻受温度的影响比夏天小，所以电阻增加的小；
（4）半导体物理效应都和温度有关，为了消除温度影响，在要求高的场合都需要进行温度补偿．所以串联的电阻应该是随着温度的升高而增大的电阻．
【详解】
(1)由题意可知,金属梁的上、下表面的应变片完全相同,即两应变片的电阻相同,且两应变片串联在电路中,所以通过两应变片的电流相等,根据U=IR可知,上应变片引线间两端电压为U1和下应变片引线间两端电压为U2相等;即U1=U2,U=U1−U2=0；
(2)当金属梁受力向下弯曲时，上面金属电阻丝长度变大，电阻变大，下面金属电阻丝长度变短，电阻变小；
由欧姆定律可知,电压U=IR,电流一定时,电阻越大,导体,U1变大,U2变小．压力越小电子秤示数越小，也就是输出的电压越小，所以说传感器输出的电压U随外力F减小而减小．
(3)冬天比夏天电阻增加的小,所以该传感器下应变片两端的电压U2冬天比夏天小．
(4)原半导体电阻随温度升高而增大，所以应补偿电阻随温度升高而减小，A选项电阻随温度的升高而减小，故A正确；
27、6 增大 30
【解析】
（1）空调消耗的电能：W=Pt=2kW×3h=6kW•h=6度；
（2）由电路图可知，R1和R2串联，电路总电阻等于各个电阻之和，R2阻值随温度的升高而减小，那么要想在较高温度下接通受控电路，应将R1的阻值适当增大；
（3）)由I=可得，电路启动时的总电阻：R总===400Ω，因串联电路中总电阻等于各分电阻之和，所以，此时热敏电阻的阻值：R2=R总−R1=400Ω−150Ω=250Ω，对照图乙数据可知，此时的启动温度是30℃。
