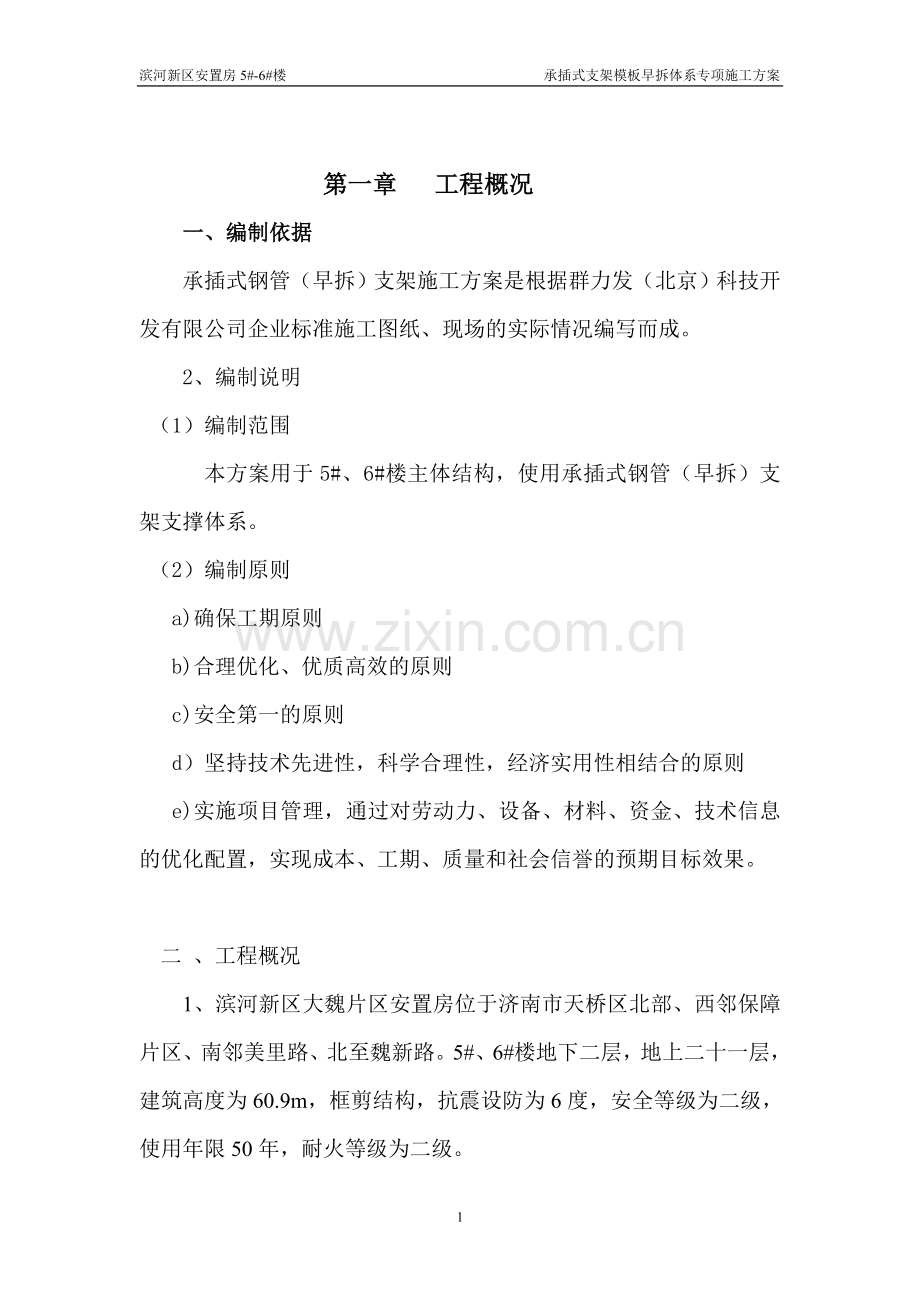

滨河新区安置房5#-6#楼 承插式支架模板早拆体系专项施工方案第一章 工程概况一、编制依据承插式钢管（早拆）支架施工方案是根据群力发（北京）科技开发有限公司企业标准施工图纸、现场的实际情况编写而成。 2、编制说明（1）编制范围 本方案用于5#、6#楼主体结构，使用承插式钢管（早拆）支架支撑体系。（2）编制原则 a)确保工期原则 b)合理优化、优质高效的原则c)安全第一的原则d）坚持技术先进性，科学合理性，经济实用性相结合的原则e)实施项目管理，通过对劳动力、设备、材料、资金、技术信息的优化配置，实现成本、工期、质量和社会信誉的预期目标效果。二 、工程概况1、滨河新区大魏片区安置房位于济南市天桥区北部、西邻保障片区、南邻美里路、北至魏新路。5#、6#楼地下二层，地上二十一层，建筑高度为60.9m，框剪结构，抗震设防为6度，安全等级为二级，使用年限50年，耐火等级为二级。2、承插式支撑体系的选择 拟采用承插式钢管支架支撑体系进行钢筋混凝土模板顶板的浇筑支撑，承插式钢管支架是一种高度灵活的多功能支撑架，以立杆部件为基础，立杆上配置圆盘。每个圆盘上设置四个插口，以便连接其他部件，使整个结构牢固稳定。 承插式支架具有承载力大、稳定性好、零部件安装便捷、安全性好、耐久性好，可适应变化复杂的截面，在本工程中应用不但可以节约成本还可以加快使用进度，节约木材，可以取得良好的经济效益和社会效益。3、工程设计情况3.1、建筑设计情况 5#楼建筑面积 10625.88，6#楼21222.81；地下一层、地下二层为储藏室，地上二十一层，为二级抗震框剪结构。3.2主体结构概况项目名称地上/地下层数结构形式基础类型结构等级抗震设防5#楼二十一/二框剪桩基础二级六度6#楼二十一/二框剪桩基础二级六度三、承插式脚手架设计概要1、盘扣式脚手架构配件简述 盘扣式支架构造如下图，其主要构件如下： 承插式（快拆）支架具有以下特点： 1、承插式支架具有较高的结构强度、刚度和稳定性，工作安全可靠。2、节点连接无旷度，有自锁能力，装拆灵活简单快捷，工人容易掌握，3、省工、省时、省力，拆除工作效率比普通脚手架高3倍左右，4、施工过程中，可以方便快捷的随时开通、封闭通道5、坚固耐用，插头插座不怕摔碰，不易被水泥铸死，便于运输。6、竖向拉杆，水平拉杆和斜拉杆使支撑架具有了很好的稳定性。材料用量少，安装快捷、简便，效率高。 2、承插式钢管支架设计方案 本方案使用承插式支架作为砼叠合板下支撑架体。本次施工根据搭设高度，仅使用立杆、横杆及可调顶托和可调底座所构成的塔架作为支撑，横杆通过轮盘上的孔楔紧，形成以个整体。第二章 材料及材料规格、性能3.1承插式钢管支撑体系主要材料的要求产品使用的钢管应符合YB242标准的规定，插座、插头、偰环采用碳素钢制作，其材料机械性能应符合GB/T11；铸件不得有沙眼、缩孔、裂纹等缺陷。力学性能要求见下表：序号项目合格标准荷载KN位移值1插座竖向抗滑焊接强度20002水平方向轴向受拉2003水平方向轴向受压2004支架立杆承受竖向荷载（2250）301/1000L5早拆装置上托架承受竖向荷载1000新型建筑钢支撑架承插式盘扣架有以下优势：1 钢管采用插口安、拆简单、方便，施工速度快，与传统支模工艺相比，可提高工效30%。 2 节省扣件，避免工地扣件丢失3 可以无限接高，根据房间大小调配，还可应用于高支模4 模板体系具有较高的强度与刚度，稳定性能良好5 钢管表面处理采用电泳漆技术，水性漆处理相比化工漆处理更环保。6 散装快拼便于运输。架体底部支设祥图 第三章 施工技术措施1、承插式支撑的施工（1）施工前准备a)、认真做好承插式支撑的施工安全、技术交底资料。b)、项目部组织现场管理人员和施工工人认真学习施工图纸和建筑施工承插式钢管支架安全技术操作规程。c)、组织承插式支架的材料进场并按计划堆放。 （2） 施工部署根据施工平面图，架体的平面、立面、剖面和节点构造详图计算每一施工区域所需要的配件数量。在平面图中给房间编号，按照每个房间的模板配置图及各房间构配件的用量。严格按其施工。 （3）施工工艺3.1 施工工艺将第一根主梁支起，可以由下面两人递与上面两人，而后由下面2人将顶杆插入主梁销片内并旋转锁紧，也可由下边2人先将顶杆插入主梁销片，直接将主梁举起，其主梁离边墙的距离以计划料时的尺寸为准，同时保证主梁上平面与梁帮上平面高度一致。将第二根主梁支起，将副梁安装在两根主梁之间，依此类推，将整个房间支完。通过调整顶杆上的空心丝杠或底座丝杠将主梁上平面调整到与梁帮上面水平一致。铺模，以12202440mm规格的模板为例，铺模板时，模板2440mm平行于主梁，以主梁外套顶端开始，以保证通过调整活节位置使另一1220mm边落在1根副梁的中心线上。当模板出现翅曲等变形时，严格禁止在主梁上钉钉以免影响抽拉。模板安装完毕后，全面检查扣件螺栓，斜撑是否坚固稳定，模板拼逢是否严密。3.2立杆在房间内的定位方法：以房间的任意一个墙角为起始点，根据方案中立杆到墙面的距离用尺子设定立杆（具体方法见立杆定位示意图），另沿十字线或T字线互相垂直的两个方向立两根立杆，用所需要长度的两根横杆将三根立杆插卡连接起来，然后在四边形的第四个角立一根立杆，再用两根横杆将四根立杆插卡连接成四边形。安装三角架时必须用榔头将插卡敲击到位。（最忌讳的：就是立杆和横杆未形成四边形及未调方正，即垂直度未调准以前，用榔头敲击插卡！）按上述方法完成支架的支搭。3.21按所放线的交点立一根立杆，另沿十字线或T字线相互垂直的两个方向立两根立杆，用所需要长度的两根横杆将三根立杆插卡连接起来，然后在四边形的第四个角立一根立杆，再用两根横杆将四根立杆插卡连接成四边形，沿放的线为准调成互相垂直的四边形，调准后，用榔头将横杆两头的插头与立杆插座均匀敲紧（不要猛敲一头），形成稳定四边形。然后沿延长线方向，按顺直和垂直方向放两根立杆，三根横杆和一根立杆，两根横杆插卡连接，然后调方正，即垂直度、调准后，用榔头将横杆两头的插头与立杆插座均匀敲紧（不要猛敲一头）。安装三角架时必须用榔头将插头敲击到位。按上述方法完成支架的支搭。3.2.2支架支完后，放置早拆柱头，并使插销、托架就位，然后放上方木，按传统支模方式将主龙骨和次龙骨上标高调整到所需位置。3.2.3主次龙骨就位后，将早拆头上的顶板调整的高度比次龙骨低1-2mm，因为木方在施工过程中会产生收缩，绝对不可超过次龙骨方木高度，然后从一侧铺设模板，模板板带的方向和主楞的方向一致。（见平面格构示意图）3.2.4模板及支撑体系支搭完后，必须经项目质检员、监理验收，合格后方可进行下道工序（绑钢筋及浇注混凝土）。3.2.5二层立杆下端设底座，底座与立杆一定要支实，不能出现虚支现象。3.2.6注意事项：检查早拆头顶板是否顶在模板下，早拆头顶板和模板的距离不要超过2mm，如距离太大不可早拆。3.2.7立杆安装时上下层对齐（保证垂直在同一中心线上），立杆居中下垫U型槽钢或底座，沿南北向布置，纵、横、斜向均成线。3.2.8竹胶板之间“硬顶”，所有的板缝均不允许粘贴不干净胶带。3.2.9顶板跨度4m时按照千分之二起拱（只是中间部分起拱，四周不起）。竹胶板模板直接拼缝，保证拼缝严密，板面平整、标高准确，竹胶板与墙体“硬顶”，同时沿房间四周布置一圈50*100mm方木，方木与墙体之间粘贴海绵条（海绵条粘贴在方木上），防止漏浆。3.2.10铺设次龙骨，次龙骨为50100mm方木（立放），靠墙边边龙骨必须与墙面紧贴，在垂直次龙骨方向用50100mm方木作为边龙骨与墙紧贴，防止顶板阴角漏浆，利用墙体上最上排大模板螺栓孔固定，方木与墙体之间粘贴海绵条（海绵条粘贴在方木上），如下图所示。3.2.11保证顶板结构美观，竹胶板的使用合理、经济，其排列统一按项目上述要求进行，并且所有的竹胶板均需按房间编号，上下层同一房间进行倒用。第四章 质量、安全保证措施（一）质量措施1、材料要求承插式支架立杆采用Q345高强度钢管48*3.2，托座和底座调节杆为顶丝，外径为38mm，内径为33mm。支架主要构件均为热浸镀锌防腐防锈处理，经久耐用。支架各构件必须功能齐全，否则不利用本工程。2、搭设质量要求及检验验收标准 1）搭设质量要求承插式支架的搭设必须遵照企业标准、产品使用说明书和本工程相适应的设计图纸，同时需满足以下要求： 对地基进行加固处理，保证其有足够的承载力，并且足够稳定，能够抵抗因气候变化而可能产生的破坏，并根据需要设置垫块。 支撑架搭设前需进行定位放线，搭设平面位置必须准确，纵横方向排列整齐。 每座塔架的安装完成后，用水平尺检查横杆水平度及垂直度，必须保证每个立杆的竖向保持垂直。 立杆与横杆及竖向斜拉杆间安装就位后需用锤子将楔形销固定。 支架搭设完成后，按照规范在最外围及内部每隔5个架体设置从上而下的扣件式剪刀撑。 2）检查、验收标准支撑搭设完后按产品说明书及群力发科技发展有限公司企业标准验收。3、承插式支架拆除要点和注意事项 承插式支架的卸载、拆除必须与模板系统的拆除施工相协调。 承插式支架的卸载、拆除需在梁板砼达到设计和规范规定的强度要求时才能拆除。 拆除每层立杆、横杆、斜拉杆按从上而下的顺序一一拆除。 将拆下的材料分类存储。（二）安全措施1、 安全生产管理（1） 承插式支架的施工全过程中必须由专业人士在现场监督指导，必须在安全措施到位的情况下，配备有经验的工人进行施工操作。（2） 工人必须配备安全带、安全帽、防护服等安全设备，防止发生施工事故。（3） 必须划定施工范围，非施工人员严禁入内。（4） 风速大于60KM/H及冰雪天气都禁止施工，雨天必须采取可靠的防滑措施，及时清理积水。（5） 承插式支架的卸载、拆除施工前必须先检查模板系统和承插式支架各部件的工作状态，无异常情况后方可进行拆装作业。施工时塔架下和支架旁禁止非施工人员进入。（6） 承插式支架的施工过程中严禁高空抛物，在合适的层次可建立简易的材料堆放平台用于支架材料部件的临时存放。2、 施工应急预案（1） 施工方案中要明确施工过程中可能出现的安全问题或安全事故，针对性的采取措施，责任落实到人，应急所需的材料、工具、设备要到位。（2） 支架监控人员发现有隐患时，要及时疏散施工现场所有人员，并在安全隐患区域设置围挡和警戒标示，然后组织相关人员进行隐患处理方案讨论认定，并给工长、施工操作人员详尽交底，处理过程中项目经理要坐镇指挥，安全员要亲临指导，工长要监督实施，班组长要现场指挥操作，确保隐患处理安全、顺利。（3） 当现场出现紧急的安全隐患，来不及上报处理时，现场管理人员要按保证人员安全的原则处理事故，采取尽可能减少损失的办法，组织现场人员消除安全隐患。（4） 支架工程如果发生事故，按照应急救援预案执行。见下：应急救援预案针对本工程特点，在支架施工区域内极可能发生高空坠落，砼、模板、物体打击等重大事故。本预案针对梁板柱支撑架施工可能发生的安全事故的应急准备和响应。 为对可能发生的事故能快速反应、救援，项目部成立应急救援小组。 项目经理： 第一安全责任人 安全负责人： 直接安全责任人，并相应成立承插型盘扣式支架的管理领导小组。 组长： 项目经理 副组长： 项目技术负责人组员： 安全员、施工员、技术员，木工班组长以及各施工班组长安全事故应急救援器材的配备1、灭火器材清单及分布情况根据个施工队的分布情况，每个队都设置了一处消防器材，每处均有有消防架1个，消防斧2把，消防锹4把，消防钩2个，消防桶4个，灭火器2个。 2、急救箱药品清单项目部配备急救箱，急救箱内物品有：氧气带、急救包、紫药水、红药水、酒精、棉纱、创可贴等医疗物品。人员分工与职责（1）项目经理： 负责承插式支架施工应急救援全面工作。（2）现场技术负责人：负责制定事故预案措施及相关部门人员的应急救援工作职责。（3）现场安全员： 负责承插式支架施工的安全检查工作，及现场应急救援的指挥工作，同意对人员材料、设备等资源调配，并负责事故的上级汇报工作。同时负责执行项目部下达的指令。（4）组员及各施工班组长： 发生紧急情况时，负责事故的汇报，并采取措施进行现场控制工作。同时负责执行项目部下达的相关指令。一、施工现场安全事故紧急情况的处理程序和措施1、由项目经理负责组织，项目各部门分工合作，密切配合，迅速、高效、有序开展。项目部应在作施工前准备时，及时制定本施工现场安全事故应急救援预案。2、在抢险救援过程中的人员调动安排，物资、车辆设备的调用，占用房屋场地，任何组织和个人不得阻拦和拒绝。工程施工现场管理和作业人员及其他在场的所有人员都有参加安全事故抢险救援工作的义务。3、事故发生后，事故现场应急专业组人员应立即开展工作，及时发出报警信号，互相帮助，积极组织自救；在事故现场及存在危险物资的重大危险源内外，采取紧急救援措施，特别是突发事件发生初期能采取的各种紧急措施，如紧急断电、组织撤离、救助伤员、现场保护等；迅速向项目经理报告，必要时向相邻可依托力量求教，事故现场内外人员应积极参加援救。4、项目经理接到报警后，应立即赶赴事故现场，不能及时赶赴事故现场的，必须委派一名项目部安全领导小组成员或事故现场管理人员，及时启动应急系统，控制事态发展。5、安全事故发生后，事故发生地的工地负责人和施工管理人员，必须严格保护好现场，并迅速采取必要措施抢救人员和财产。因抢救伤员、防止事故扩大以及疏通道路交通等原因需要移动现场物件时，必须做出标志、拍照、详细记录和绘制事故现场图，并妥善保存现场重要痕迹、物证等。6、各应急专业组人员，要接受项目部安全领导小组的统一指挥，应根据事故特点，立即按照各自岗位职责采取措施，开展工作。7、项目部安全领导小组接到报告后，应立即向上级安全领导小组报告。对发生的工伤、损失在10000元以上的重大机械设备事故，必须及时向公司安全生产委员会报告，报告内容包括发生事故的单位、时间、地点、伤者人数、姓名、性别、年龄、受伤程度、事故简要过程和发生事故的原因。不得以任何借口隐瞒不报、谎报、拖报，随时接受上级安全领导机构的指令。8、项目部安全领导小组，应根据事故程度确定，工程施工的停运，对危险源现场实施交通管制，并提防相应事故造成的伤害；根据事故现场的报告，立即判断是否需要应急服务机构帮助，确需应急服务机构的帮助时，应立即与应急服务机构和相邻可依托力量求教，同时在应急服务机构到来前，作好救援准备工作：如：道路疏通、现场无关人员撤离、提供必要的照明等。在应急服务机构到来后，积极作好配合工作。9、事后，项目部安全领导小组，要及时组织恢复受事故影响区域的正常秩序，根据有关规定及上级指令，确定是否恢复生产，同时要积极配合上级安全领导小组及政府安全监督管理部门进行事故调查及处理工作。二、成立由项目经理任队长的应急救援小分队成立由项目经理任队长的应急救援小分队，有1030人参加。在平时应对应急救援队队员进行应急救援知识的培训学习和现场演练，在应急抢险救援工作中，听命令、服从指挥，要及时、准确迅速达到抢险救援现场，竭尽全力开展抢险救援工作。第六章 冬（雨）季施工措施进入冬季施工应提前整理好施工现场，由于现场施工、运输破坏的现场排水坡度重新整好，清理施工现场的排水沟，保证排水畅通防止结冰。检查场内外的排水设施。确保排水设备完好，配备充足的塑料布，注意收听天气预报及时对架体采取覆盖措施。施工现场道路进行硬化处理，做到路面坚实平整，不沉陷、不积水、行车不打滑、不颠簸。路边设置200300的排水沟，内侧抹灰，沟底向市政雨水管方向设不小于5的流水坡度。雨水有组织排入市政雨水管网，防止地表水向土层渗漏影响边坡稳定。检查大模板堆放场地，保证对方场地高于现场地面，并进行硬化处理。钢筋堆放场地进行夯实，并高于现场地面200mm，用垫木将钢筋架起，避固免因雨水浸泡而锈蚀。检查施工现场水泥库、料具库，加工棚等的防情况，保证现场内棚库不渗漏。检查现场各种机具、设备的防雨设施，保证机具入棚和具备防雨功能，机电设备机座均垫高，不得直接放置在地面上，避免下雨时受淹。漏点接地保护装置应灵敏有效，雨季施工前检查线路的绝缘情况，做好记录，雨施期间定期检查。大模板堆放其自稳角要符合要求（7580）,吊装、运输、装拆、存放，必须稳固可靠。冬季前对于临建房屋、试块房等应进行检查和修理，采取保温措施，避免漏雨、漏电和其它不安全因素存在。现场电焊机要搭设雨棚，其电气设备要有可靠接地措施，对电焊机把线、电缆线、胶皮线应检查是否老化、破损、不合格的胶线应调换和修理，防止漏电事故发生。现场临时电源应进行全面检查，对各种线路应检查是否符合安全操作规程的要求，凡普通胶皮线，普通塑料线，只准架空铺设，不准随地拖设。18
