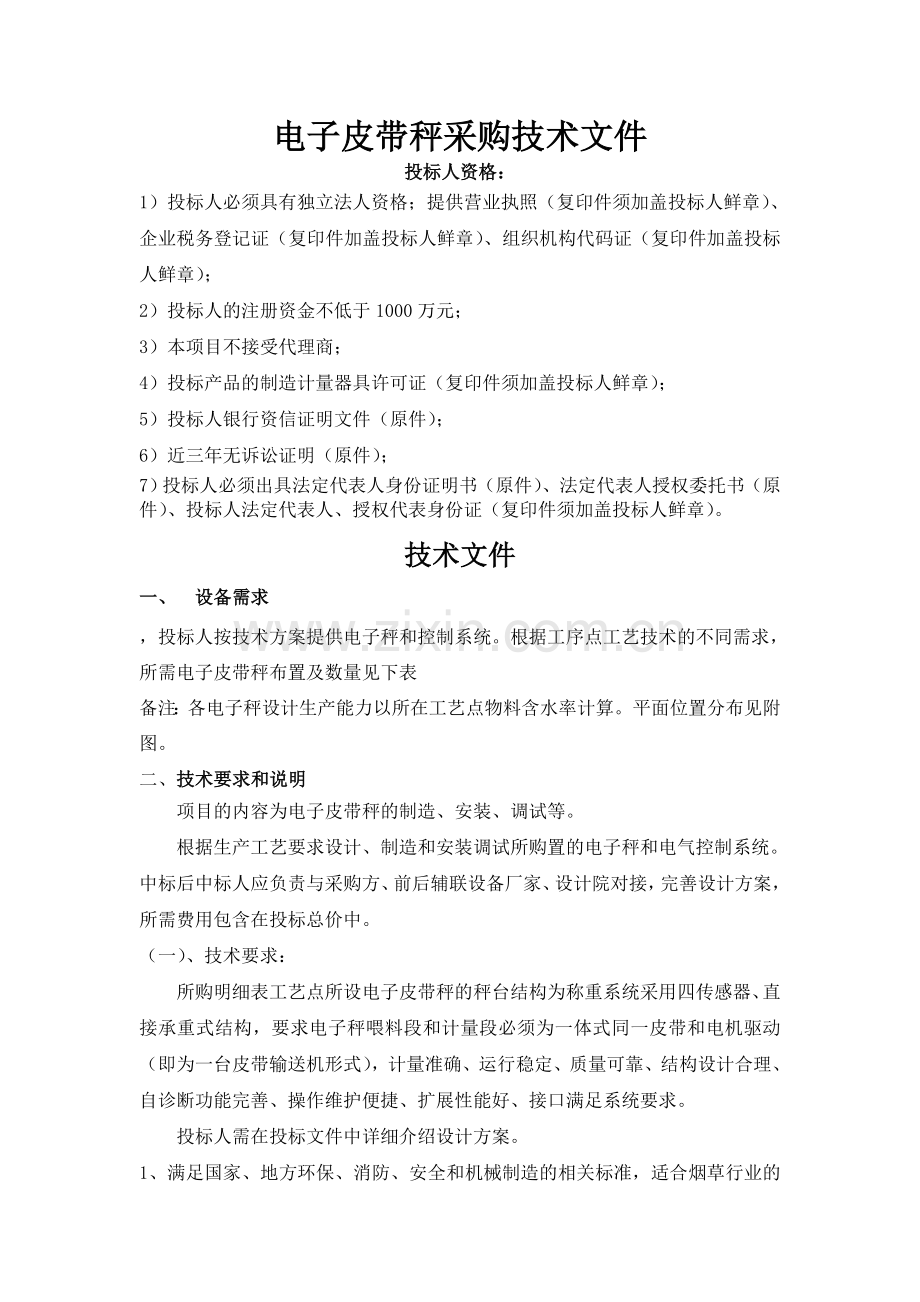

电子皮带秤采购技术文件
投标人资格：
1）投标人必须具有独立法人资格；提供营业执照（复印件须加盖投标人鲜章）、企业税务登记证（复印件加盖投标人鲜章）、组织机构代码证（复印件加盖投标人鲜章）；
2）投标人的注册资金不低于1000万元；
3）本项目不接受代理商；
4）投标产品的制造计量器具许可证（复印件须加盖投标人鲜章）；
5）投标人银行资信证明文件（原件）；
6）近三年无诉讼证明（原件）；
7）投标人必须出具法定代表人身份证明书（原件）、法定代表人授权委托书（原件）、投标人法定代表人、授权代表身份证（复印件须加盖投标人鲜章）。
技术文件
一、 设备需求
，投标人按技术方案提供电子秤和控制系统。根据工序点工艺技术的不同需求，所需电子皮带秤布置及数量见下表
备注：各电子秤设计生产能力以所在工艺点物料含水率计算。平面位置分布见附图。
二、技术要求和说明
项目的内容为电子皮带秤的制造、安装、调试等。
根据生产工艺要求设计、制造和安装调试所购置的电子秤和电气控制系统。中标后中标人应负责与采购方、前后辅联设备厂家、设计院对接，完善设计方案，所需费用包含在投标总价中。
（一）、技术要求：
所购明细表工艺点所设电子皮带秤的秤台结构为称重系统采用四传感器、直接承重式结构，要求电子秤喂料段和计量段必须为一体式同一皮带和电机驱动（即为一台皮带输送机形式），计量准确、运行稳定、质量可靠、结构设计合理、自诊断功能完善、操作维护便捷、扩展性能好、接口满足系统要求。
投标人需在投标文件中详细介绍设计方案。
1、满足国家、地方环保、消防、安全和机械制造的相关标准，适合烟草行业的特点，满足烟草行业的相关标准和规范。
2、电子秤机械结构形式和电气控制方式。
3、投标人所提供的设备必须严格按国家和烟草行业现行的设计、制造的各项标准及技术规范要求进行选材、制造。
4、投标人必须对本次招标设备所提出的技术要求在报价文件中做出明确、详细的描述，要求用具体数据。
5、投标人所提供的设备必须具有质量的高可靠性，能稳定连续地工作，并提供使用寿命的数据。
6、投标人提供的设备必须具有国内同行业中近年内先进制造水平，采用新工艺、新材料、新技术。
7、成交方应负责对设计院方案进行优化，优化方案待招标人确认后，再行制造和装配。
8、投标人可根据各自秤台、限量管设备的特点，用“限量管+电子秤”模式，实现从上游输送设备到下游输送设备间物料的连续缓冲、输送、计量和控制功能，并满足所提供设备与前后联接点设备的工艺尺寸、位置和接口要求。
9、为保证招标人整套称量系统的设计合理、完善，投标人应具备完整的（或较好的）称量系统产品配套设计、制造能力和经验。
10、投标人提供的设备必须要满足在相关工序温湿度环境位置能正常工作。环境温度：-30 ～ 40 ℃；，相对湿度：≤85 %。
（二）、主要配套元器件要求
所有关键进口件应标明产地、品牌、型号规格等技术参数。
1、机械配置：结构件的选材：钢材选用宝钢或武钢产品，输送机及支架（08优质碳素钢），秤体颜色：以招标人提供的色板为准。
2、电气配置：见电气控制部份。
未注明外购件由各投标单位根据行业内各烟厂使用经验配置，但必须保证器件质量性能稳定、可靠、控制精度高。

（三）主要技术指标
电子秤主要性能指标
型式
参数
计量型
控制型
配比型

计量精度
首次检定≤0.25%，使用中优于≤0.5%
控制精度
≤1%
配比精度
≤1%
（四）电控系统技术要求
控制范围：自电子皮带秤控制柜的主令开关下口（含主令空开），到电子皮带秤内所相关的控制设备。
电气工作范围：设备上的桥架，系统内线缆及接线由投标人负责。
1、系统设计要求先进、可靠、严谨，并可以方便进行功能扩展，并具有与其它控制系统及管理系统的开放接口。接口形式：电子皮带秤与车间生产线控制系统统一；须预留4-20mA模拟量输入输出各一，以及数字量I/O点各两个，具备硬联锁信号功能。
2、控制系统根据制丝线工艺生产特点，称量设备可以独立工作，进行设备检查、维修等工作时也不会影响其它设备的正常运行。
3、控制要求
3.1具有自纠偏系统，当跑偏超出范围时工序段会有声光报警提示；
3.2 减速电机采用SEW带编码器一体机的（K系列）产品；并具备电机运行情况下皮带不运行的检测功能，防止皮带打滑、堵料情况下，电子秤仍然计量的情况发生；
3.3 HMI界面设计合理，各种指示清晰明确，便于操作，须具备设备流量和瞬时流量20分钟内趋势图，标尺可修改；
3.4 具有完善测偏与显示功能；
3.5 报警功能详尽准确；
3.6 完善的权限保护功能；
3.7 完善的内外部数据传输功能；
3.8 完善的防止数据丢失功能。
4、电控系统包括与设备控制直接相关的控制柜体、PLC、低压配电系统、HMI、检测元件、电装辅材等；
4.1 每台电子皮带秤均有独立的控制柜及相应控制系统；
4.2 每台电子皮带秤的皮带运行均由变频器进行控制；
4.3 须提供网络瘫痪情况下的应急预案；
4.4 程序编写清晰、结构合理，注释准确，带符号文件；
4.5 人机界面组态软件：SIEMENS公司WINCC Flexible最新版。
5、供电及安装要求
5.1 供电电源：TN-S 3/N/PE 380V±10%，50Hz±0.5Hz；
5.2 电控柜的主令空开具有短路等保护功能；
5.3 PLC的电源供电取自主开关前端，并有独立的保护开关；
5.4 控制柜内具有照明、散热良好，设维修电源插座（220VAC/10A）；
5.5 控制柜进出线为下进线，并具有良好的密封措施。
6、电控系统主要器件选型要求
6.1可编程控制器选用西门子公司CPU315-2PN/DP产品，配MMC存储卡；
6.2 选用西门子MP277 10寸触摸式HMI；
6.3 变频器选用丹佛斯品牌FC302系列变频器，柜内安装；
6.4 主令开关选用穆勒（MOELLER）公司NZMB1-A系列产品；
6.5 电极保护用断路器采用西门子公司（SIEMENS）3VU系列产品；
6.6 线路保护断路器选用穆勒（MOELLER）公司L7系列产品；
6.7 接触器采用西门子公司（SIEMENS）3TF系列产品；
光电开关Telco、接近开关选用P+F公司系列产品，PNP型输出；限量管料位检测使用BANNER MNI-ARRAY光栅和telco光电管。
6.8 钮、指示灯、急停开关选用穆勒（Moeller）M22系列产品；
6.9 柜内及箱内动力、控制、信号电线、电缆采用国内名厂产品，通讯电缆采用西门子产品；
6.10 隔离开关选用穆勒（Moeller）公司产品；
6.11 接线端子、导线、端子标识
6.12 重量传感器精度不低于0.009%并采用六线制传感器，防护等级不低于IP67；
6.13 称重传感器、接线盒、称重终端：托利多；
6.14 控制柜选用威图产品，柜内带文件夹、键盘托架，照明灯具套件（电子镇流器经EMC测试）上述均为威图产品，柜体颜色为RAL7035，防护等级不低于IP55。
以上元器件选型不低于同档次产品。
7、设备要求
7.1 电子皮带秤体主要包括承重机构、托辊、进出料罩等；
7.2 框架结构应坚固，刚性强，在最大流量下，框架挠度小于0.5mm；
7.3 电子皮带秤的入口挡料扳、侧边挡料板以及下料罩须为不锈钢材质；
7.4 电子皮带秤出料罩带透明观察窗；
7.5 电子皮带秤的皮带宽度、秤架尺寸和限量管尺寸及位置先根据招标人提供的物料流量、点位预定，最终尺寸必须满足设计院提供的前后辅联设备的尺寸、接口和位置要求，中标后双方再进行优化调整，但价格保持不变；
7.6 投标人负责电子皮带秤具体尺寸的核算确认；
7.7 设备颜色由招标人提供色标；
7.8 皮带采用耐高温白色PE环形带产品；
7.9 轴承采用SKF产品；
7.10 减速电机采用SEW带编码器一体机的（K系列）产品；
7.11 系统运行应具有很高的可靠性、稳定性和安全性；
7.12 HMI安装在柜门上；
7.13 设备零部件的加工、选型、制作、安装必须充分考虑系统的美观；
7.14 设备安装、调试，维护简单方便；
7.15 关键称重部件维护保养便捷；
7.16 在其生产的计量器具上须标注CMC标志，并有型号规格等数据；
7.17 投标人所提供的测量设备（计量器具）都必须具备自己的合格证、检测报告或其它形式的可证明该台设备达到设计要求的证明。
以上元器件选型不低于同档次产品。
五、安全性能的要求
1、设备须设置防护装置,外露的传动轴头须加防护罩；
2、具备防止传动机构漏油在物料上的保护措施；
3、除用于一般操作的防护措施外,须提供附加防护装置以保护操作者在操作、安装、维护时采用合理的预选锁定和控制程序；
4、所有的安全说明书及安全标志须用国际通用符号标识，或用中文标识，在设备装运时，所有安全标志须由中标人贴好。
六、主要商务要求
（一）对投标文件内容的要求
投标人应根据招标文件中提供的基础资料和设计要求对工程控制系统做出方案设计和报价，方案设计和报价应包括以下内容：
1、系统设计结构；
2、设计说明；
3、系统的I/O点明细表；
4、系统的软、硬件配置方案；
5、提供设备、电气控制原理图、详细的元器件明细表、柜体板面布置图、柜内元器件布置排列图；
6、系统的配置清单，包含所有设备、器件、软件和控制柜的配置，清单中应注明该项的名称、型号、数量、单价、总价，外购件须注明生产厂家及联系方式；
7、对各种电源及传输信号给出具体的定义及要求；
8、电控系统功能说明；
9、设备功能说明；
上述文件均为电子版及纸版形式提供。
（二）安装调试和验收
1、成交方必须根据买方工艺要求配合设计院进行优化、细化设计，并获得设计院确认后，提供称量设备的安装方案。投标人应承诺服从招标人与土建、安装总包单位的管理及协调。根据买方提供的技术参数及要求，确保整个系统满足工艺需求，运行经济、可靠。
2、投标人负责派人会同招标人对设备开箱，招标人协助投标人对所提供的设备安装和系统调试工作。
3、投标人派出的人员应在接到招标人书面通知（包括传真或电子邮件）后7日内到达买方约定的地点，开箱安装设备。此过程中如有缺货、错装、损坏或技术问题，投标人须承担全部责任。
4、设备各项技术性能指标必须达到合同和技术文件规定的要求，设备的安装，调试和验收必须符合国家的有关规定和标准。
5、在设备的随机文件中需提出设备吊装、安装及调试所必需的外部技术及环境条件要求，投标人应明确提出施工内容和进度要求。
6、投标人派驻的项目负责人应自安装开始至本工程验收交接始终保证在招标人现场，中途有特殊情况需要换人须经招标人认可。
7、设备安装调试期间投标人的施工人员在施工现场应服从招标人的现场管理，遵守招标人的厂规厂纪和各项规定，并确保设备及人员的安全。
8、设备安装、调试阶段要严格执行招标人相关要求及标准程序，并配合招标人进行相关方面的验收工作。
（三）、验收规范及标准
各投标人应在标书中提供详细的验收内容、条件、步骤和标准，以便综合评审和合同签订。投标人须提供投标设备的制造标准和验收标准。
1、按照有关标准规范规定的设备包括卖方从别处购来的设备和附件，都必须符合标准规范和准则的最新版本或修订本要求。
2、所有设备及其备品备件,除本技术条件中规定的技术参数和要求外,其余均应遵循最新颁布烟草行业标准、国家标准（GB）、机械标准（JB）和国际电工委员会IEC标准,这是对设备的最低要求。行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。当以上标准中的条款所涉及的技术要求低于与本技术规范的规定时，应以本技术规范为准。如果厂方有自已的标准或规范,应提供标准代号及其有关内容,并须经买方同意后方可采用,但原则上采用更高要求的标准。
3、除本招标文件涉及到的技术规定外，所有设备还应符合下列标准。有关标准包括但不限于以下的JB、IEC标准和相应的GB标准。标准间有不同之处，则应符合其中标准较高的一个。以下为设备设计、制造及试验所应遵循的国际、国家、烟草行业和企业的标准及规范，但不仅限于此。
4、通用设备标准
工程测量规范 GB50026-2007
YC/T10.13-93 通用技术条件 低压电气电控设备
YC/T10.14-93 通用技术条件 装有电子器件的电控设备
YC/T10.1-93 烟草机械通用技术条件 机械加工件
YC/T10.2-93 烟草机械通用技术条件 钣金冲压件
YC/T10.3-93 烟草机械通用技术条件 焊接件
YC/T10.11-93 烟草机械通用技术条件 装配
GB50150-1991《电气装置安装工程电气设备交接试验标准》
GB191《包装储运标志》
《建设项目环境保护设备管理条例》（国务院令253号）；
《工业企业设计卫生标准》 GBZ 1—2002。
GB3096—93 《城市环境噪音标准》
SHJ229—88 《工业设备、管道防腐蚀工程施工与验收规范》
GB50205—95 《钢结构施工及验收技术规范》
TJ231（一）—75 《机械设备安装工程施工及验收技术规范》（一）
TJ231（四）—75 《机械设备安装工程施工及验收技术规范》（四）
TJ231（五）—75 《机械设备安装工程施工及验收技术规范》（五）
TJ231（六）—75 《机械设备安装工程施工及验收技术规范》（六）
GB50221—95 《纲结构工程质量检验评定标准》
GBJ93—86 《工业自动化登记表工程施工及验收规范》
GBJ131—90 《自动化仪表安装工程质量检验评定标准》
GB8566—88 《计算机控制软件的设计、编程规范》
GB50254—96 《电气装置安装工程低压电气施工和验收规范》
GB50217—94 《电力工程电缆设计规范》
GBJ232—82 《电气装置安装工程施工及验收规范》
GB763 《交流电器动热稳定》
GB50034-91 《工业企业照明设计标准》
DL487-92 《静态继电保护及安全自动装置通用技术条件》
GB50171-92 《电气盘、柜二次回路接线标准》

（四）、备品备件要求
在设备的使用寿命期内，投标人应保证招标人在10天内买到设备必需的易损件及其它零配件。投标人应在投标文件中提供按出厂标准供应的备品备件价格清单及其生产厂家名称。
投标人需列出投标设备所有维修用零部件的名称、数量、价格及供货厂家名称。此报价单独列出，不含在投标总价中。
在备件停止生产的情况下，投标人应于半年前将要停止生产的计划通知业主，使业主有足够的时间采购所需的备件。
质量保修期为最终质量验收合格后12个月。
（五）、技术资料
中标通知书发出 10 日内投标人向招标人提供设备安装基础图。设备交付时卖方应向使用单位移交完整资料，交给招标人的文件、资料、图纸均应该提供电子版及纸质版形式。包括：
设备装箱清单；
易损件清单；
设备的备品备件清单；
关键元器件明细表(注明规格和生产厂家)；
设备随机附件及专用工具清单；
产品技术标准（合格验收标准）；
外购件合格证；
出厂检验报告和合格证；
PLC、HMI 程序（含主程序注释、功能块注释和控制流程图。招标人按此程序能实现系统恢复）；
进口元器件的中/英文说明书；
用户手册（需提供中文版本）；
维修手册（需提供中文版本）；
以及其他相关资料。投标人应向招标人提供全套设备技术资料（中文），费用已包括在投标价格之内。
投标人提供的图纸应清晰且应校审签署完整，不得提供微缩复印的图纸。提供的技术文件份数要满足招标人要求，以上技术文件每台设备需有三套纸质技术资料，一套光盘电子文档。
装箱资料中应包括所有元器件原厂家的合格证、说明书、出厂检验资料、装箱清单等。
（六）、质量保证与服务
1、 系统中如有投标人外购设备（未特殊指明的），设备选型和厂家选择须由招标人认可；但设备的质量保证仍由投标人负责，不因招标人的认可而将质量责任转移至招标人。
2、投标人提供交验规范，招标人审定。
3、设备运至工地后，投标人应在接到招标人通知后三日内安排驻工地项目负责人和技术人员到现场与招标人联合开箱检验，投标人应在安装、调试期间对设备的完好负主要责任。
4、 投标人的安装、现场调试人员的交通、食宿费用自理，招标人为投标人单位的设备安装调试人员提供基本工作条件和方便。
5、免费维保期：双方签署设备验收合格报告之日起，整个项目系统设备提供一年免费保修。
6、投标人应提供最优的售后服务条件，给出信息反馈时间，投标人售后服务人员抵达招标人现场的最短时间等。
7、有足够的备件提供，保证产品得到及时维护。
8、设备发生故障后，要求4小时内给予响应， 24小时内到达现场.
9、在免费维保期内，中标人应免费对设备故障进行修复。凡因保证期范围内设备修理而停产的时间，质量保证期相应顺延。
10、设备验收后，投标人应免费提供系统软件的升级服务。
（七）、技术培训
1、培训要求
投标人应免费对招标人的技术人员和操作维修人员进行设备组装、操作、维修培训。投标人在合同签订后30天内提交一份外出培训和现场培训的实施计划和具体的安排，供招标人确定。
2、培训内容
现场培训
包括安装及调试培训、实际操作培训、一般故障排除培训和一般维护维修及自控系统的操作、维护、检查和故障排除。
序号
内容
备注
1
设备的正确操作步骤

2
设备一般故障排除

3
设备的一般维护及维修

4
自控系统的操作、维护、检查和故障排除

（八）、设备交货期
1、 投标人应保证投标所供设备是全新的、未使用过的，是最新或目前的型号、除非另有规定，设备应为在设计上是最新改进型，投标人应保证、提供的全部设备没有在设计、材料或工艺上的缺陷。
2、 此项工程为交钥匙工程，投标人负责完成设备的制造、运输、装卸、安装、调试，直到完成系统安装并通过验收。
3、 交货期要求：合同签订后120日历天内制造完毕，具体到货时间按招标人通知，安装调试须在接到通知后30日内完成。具体安装调试时间由招标人提前2周通知投标人。
4、 投标人应在投标书中说明设备的生产周期和安装调试时间。
（十）、相关事宜：
— 本次投标为合同总包干制，合同签订后交付使用前所有设备运输(包括二次装卸、运输)、安装调试、计量检测鉴定的验收手续等过程产生的费用及其它相关附加费用全部由投标人承担，招标人不再承担任何合同外费用。
— 备品备件、附件、易耗件、安装必须的特殊专用工具及有关资料，请列出清单并分项投标，计入投标总价。
— 投标人必须具备所提供软件的合法使用权。
— 供应商提供货物必须为投标品名的原厂正品，并附有生产厂家的保修单，按国家规定执行质量“三包”政策。
备注：投标人所投设备的品牌型号要实质上相当于或优于招标文件所涉及的参考品牌型号及其技术参数性能（配置）要求。并同时填写技术规格偏离表。
