高清视频会议系统技术方案.doc

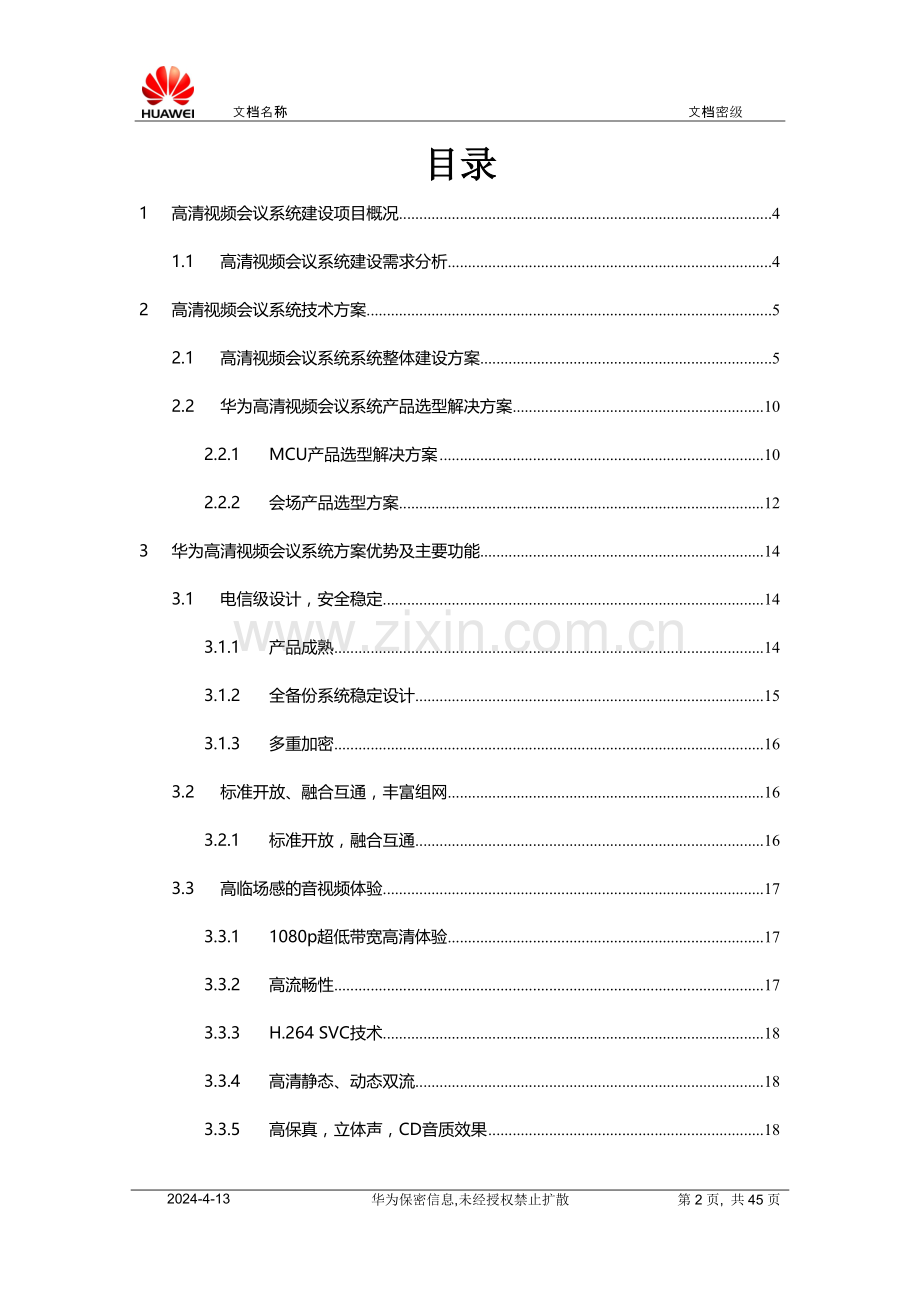

文档名称文档密级华为高清视频会议系统建设项目技术方案华为技术有限公司2016-2-29目录1高清视频会议系统建设项目概况41.1高清视频会议系统建设需求分析42高清视频会议系统技术方案52.1高清视频会议系统系统整体建设方案52.2华为高清视频会议系统产品选型解决方案102.2.1MCU产品选型解决方案102.2.2会场产品选型方案123华为高清视频会议系统方案优势及主要功能143.1电信级设计，安全稳定143.1.1产品成熟143.1.2全备份系统稳定设计153.1.3多重加密163.2标准开放、融合互通，丰富组网163.2.1标准开放，融合互通163.3高临场感的音视频体验173.3.11080p超低带宽高清体验173.3.2高流畅性173.3.3H.264 SVC技术183.3.4高清静态、动态双流183.3.5高保真，立体声，CD音质效果183.4简单易用，维护方便193.4.1用户界面简约时尚193.4.2智能语音呼叫203.4.3字幕与横幅功能203.4.4一屏三显,节约投资213.4.5多视一流功能223.4.6无线辅流，轻松共享数据233.4.7WIFI接入233.4.8全景会场功能233.4.9多组多画面（on-table多画面）233.5良好的网络适应性263.5.1超强纠错（SEC 3.0- Super Error Concealment）263.5.2智能调速（IRC-Intelligent Rate Control）273.5.3断线恢复（RoD-Reconnect on Disconnect）273.5.4丢包重传（ARQ-Automatic Repeat reQuest）283.5.5支持WEB管理284产品简介284.1华为高清多点控制单元VP9630284.2华为高清摄像机VPC600344.3华为全向阵列麦克风 VPM220364.4华为高清视频会议终端 TE4038附录一：华为视讯简介421 高清视频会议系统建设项目概况1.1 高清视频会议系统建设需求分析视频会议作为目前最先进的通讯技术，只需借助网络，即可实现高效高清的远程会议、办公，提升用户沟通效率、缩减企业差旅费用成本、提高管理成效等方面具有得天独厚的优势，已部分取代商务出行，成为远程办公最新模式。本方案建议设计的高清视频会议系统是一个稳定可靠、高性能、便于会议应用的成熟系统。在本系统上，可以进行远程会议、远程业务交流等多种基于视音频的应用。本次新建系统需求：1个总部，4个项目部，总部与各个项目部之间可以同时召开会议，远程培训等业务，同时各个项目部之间也可以相互沟通联系。具体说明如下：1）1台MCU，作为全网视频会议终端通信主体。2）通过MCU进行集团会议召开、调度、管理等。3）5个会场部署高清视频会议终端、高清摄像机及全向麦克风。4）整个系统基于标准的H.323架构，是一个开放的系统，视频协议采用动态的H.264 1080P的高清晰图像，图像分辨率达到19201080，图像帧率达到30帧等。2 高清视频会议系统技术方案2.1 高清视频会议系统系统整体建设方案n 高清视频会议系统系统组网图系统组网图n 组网方案说明华为高清视频会议系统是一个稳定可靠、高性能、便于会议应用的成熟系统。在本系统上，可以召开各个会场的高清视频会议、双流发送接收、远程业务交流等多种应用。整个系统采用IP传输网络，基于标准的H.323架构，是一个可平滑兼容未来的开放的视频会议系统。本系统充分考虑了网络的扩展性，支持IPV6，以适应本网络的中长期发展。采用统一的业务管理平台，实现统一业务管理、网络维护管理、会议调度，在网络结构、网络应用、网络管理、系统性能等各个方面均能适应未来多媒体应用的发展，最大限度的保护了用户的投资。视频协议采用业界最通行的H.263、H.264、H.264HP、H.264SVC编码，可以为用户提供高清视频图像。采用VideoIntensifier、ViewProcess视频处理技术，配合最新的H.264HP编码技术，大大提高了图像压缩比，在同样带宽下，可向用户提供更逼真、更清晰、更流畅的画面。支持最新的音频编解码协议AAC-LD，该协议采用22K采样率、码率最高达96k，并且提供双声道语音支持，给实时通讯带来CD级的音质效果。系统支持H.239双视频流输入/输出特性，用户直接通过带内的方式就可以实现全景式会议，PowerPoint演讲稿与Word演讲稿可以同步显示。整个系统高可靠性：支持诸如：IP网口备份、芯片备份等备份机制，保证视频会议系统全天24小时，全年365年无故障运行。为满足客户需求，具体产品配备情况说明如下：l 机房部署一台VP9630MCU，满足视频会议信令及码流的交换，实现全网所有会场终端的统一维护管理，对全网终端统一调度、多组会议的预约、召集和控制管理。l 会场分别部署一台高清分体式视频会议终端TE40、高清摄像机VPC600及全向麦克风M220，满足会议要求。n 配置说明表设备名称或者型号技术规格数量中心高清多点控制单元MCUVP9630符合ITU-T H.323、SIP、TIP标准，支持H.323/SIP/TIP协议会场同时接入会议， 采用全新的硬件平台，支持全编全解技术，支持1080P 30、1080P 60编解码，每个参会会场均能够独立观看不同的多画面图像；2路1000Mbps RJ-45电口和2路光纤接口，能够同时支持IPV4和IPV6；支持多组会议，会议组数不受混网、混速数量的限制；呼叫带宽支持64Kbps-8Mbps，本次配置系统容量8个1080P30fps或者16个720P 30fps会场同时接入, 系统能够实现通过购买license实现端口平滑升级扩容，最大支持24路1080P30fps或者12路1080P60fps；支持ITU-T H.261、H.263、H.263+、H.264 Basic Profile、H.264 High Profile、H.264 SVC视频协议。支持1080P60帧、1080P30帧、720P60帧、720P30帧，并向下兼容4CIF、CIF图像格式；支持ITU-T G.711a、G.711u、G.722、G.728、G.722.1C、G.729、iLBC音频协议,支持具备20KHZ频响的宽频语音编码G.719、AAC_LD、HWA_LD音频协议, 支持一个会场同时传输两路音频区分左右声道，实现立体声效果；支持支持标准H.239协议的双流收发； 支持2/3/4/5/6/7/8/9/10/13/16/20/24等多画面类型，具有48种或以上多画面模式切换，支持自定义参会会场在多画面中的显示位置；支持IP网口备份功能，网口备份切换不影响正在召开的会议；双电源冗余备份, 支持内置WEB和GK功能，采用全中文化界面；支持内置会议控制功能，支持点名发言、广播会场、设置多画面模式、添加会场、删除会场、静闭音、延长会议、结束会议等操作；MCU设备具备较强的抗丢包能力，在20% 丢包下，语音连续清晰，视频清晰流畅1会议室高清视频会议终端TE40高清视频会议终端，遵循H.323/H.320/SIP协议标准；强大的性能提供双路1080P极致高清画面，支持ITU-T H.261、H.263、H.263+、H.264 Basic Profile、H.264 High Profile、H.264 SVC视频协议和AAC-LD宽频语音；支持3路高清视频输入，3路高清视频输出，支持HDMI、VGA视频接口；带来面对面沟通体验；WIFI互联、无线数据共享，便于会议室部署和使用。4高清摄像机VPC600采用最高支持1080P60的238万像素CMOS传感器，支持12倍光学变焦，30个预置位。基于独特的人眼模型图像增强技术和基于运动估计的3D降噪算法，降低噪点，精确还原图像色彩。4数字阵列麦克风-VPM220新一代紧凑型阵列麦克风，支持360度6米拾音，具有回声抑制功能，无损宽带音频传输，卓越的3A音频处理技术，为用户带来全新高保真立体音质体验。4高清电视机支持HDMI接口42.2 华为高清视频会议系统产品选型解决方案2.2.1 MCU产品选型解决方案此次高清视频会议系统，选用华为VP9630MCU，华为VP9630MCU新一代业界大容量、可灵活分配端口、平滑扩容的MCU，是业界具有1080P60fps超强处理能力的多媒体交换平台。HUAWEI VP9630采用标准19英寸机框结构，高度为2U，安全稳定可靠，支持整机、电源、芯片及网口四重备份。HUAWEI VP9630n 华为VP9630MCU产品特点： 卓越性能，极致会议体验 HUAWEI VP9630支持1080P多画面及全适配，on-table显示模式，单个会议最大24画面，支持语音激励、手工设置、自动轮询设置。支持会议上级会场同时观看下级MCU的多个会场，同时支持下级MCU的多个会场加入上级MCU的电视墙和多画面的多通道级联。多画面模式如图所示：HUAWEI VP9630采用新一代媒体处理平台，将H.264HP1080p60 视频编解码处理技术和VME（Video Motion Enhance）应用到1080p60分辨率的高清解决方案，最大限度地展图像细节的同时，还节省了 50%的网络带宽。 HUAWEI VP9630支持最新的AAC_LD 音频编解码协议，给语音通讯带来CD级的音质效果，同时三声道音频技术实现了听声辨位的功能。 HUAWEI VP9630可以实现主流看辅流、辅流加入多画面、辅流带宽动态管理等功能的配合使用，让会议中所有终端都可看到辅流信息，最大限度保证了会议效果。 超大容量，方便部署，满足大中型会议应用 HUAWEI VP9630支持通过端口License 方式和功能扩展模块实现平滑扩容，最多支持12路 1080p60或24路1080p30或48路720p30；12路纯音频端口接入。 超强网络适应性，安全可靠 HUAWEI VP9630采用H.264 SVC 和华为公司独有的SEC3.0超强抗丢包处理技术，在网络丢包率达 20%环境下仍可保障视频流畅；采用 IRC智能调速技术，动态调整视频会议码流带宽，保证最优的音视频体验；超强的抗网络抖动能力，最大可达 1000ms，保证会议顺利进行。 HUAWEI VP9630支持H.235(AES256)、SRTP、TLS、HTTPS、SSH、SNMP V3等媒体、信令、管理加密，提供身份验证与加密通讯的安全通道，防止用户被仿冒，保护会议信息在传送过程中不被截获翻译，全面保证会议信息安全。2.2.2 会场产品选型方案会场部署华为TE40高清视频会议终端，HUAWEI TE40 会议电视终端是一款支持1080p30的高清视频会议终端，支持 H.264 SVC、H.264 HP、IPV6及Wi-Fi无线接入，是客户视频会议建设的理想选择。主机外观如图所示：高清视频会议终端TE40图高清视频会议终端TE40图TE40 最高支持 8Mbit/s的会议速率，可提供业界顶尖的视频效果。能在 384kbit/s的低带下，提供 720p 30fps的高清图像，在 512kbit/s低带宽下提供1080p 30fps 的超高清图像，在1Mbit/s的带宽下，提供1080p 60fps的极致高清图像。 TE40 支持标准的H.264 SVC、H.264 HP、H.264 BP、H.263、H.263+、H.261视频编解码协议，支持 720p 30fps、720p 60fps、1080i 50/60、1080p 30fps、1080p 60fps等多种高清视频格式，并兼容 4CIF、CIF等标清视频格式。1080p图像清晰度是720p的两倍以上，边缘处理更为锐利，让你看清无法触及的细节。 TE40 支持华为专利技术活动视频增强 VME（Video Motion Enhancement），通过视频前后处理、降噪、对比度增强和边缘增强等性能，同样的光照和镜头条件下，图像更加锐利清晰；配合最新的硬件处理芯片和优化的 H.264 编解码算法，提高了图像压缩比，在同样带宽下，可向用户提供更逼真、更清晰、更流畅的画面。n 会场设计方案会场部署华为1台TE40高清终端1台VPC600高清摄像机及全向麦克风M220等设备。TE40支持1080p 30fps双流全高清超流畅视频体验，提供无可比拟的音视频质量；H.264 HP结合华为独有的VME2.0技台高清矩阵术，节省50%带宽需求；智能人脸检测、图像倍帧、前后端视频图像处理，改善灯光适应性、降低带宽消耗、提升图像清晰度、增强运动图像流畅度；双声道宽频语音AAC-LD、独有的回声抵消和噪声抑制技术，提供高保真语音效果。TE40视频会议终端通过IP传输网络与中心MCU连接，在上传信号时，音、视频等数据经过视频会议终端进行编码后，通过网络传送到中心MCU进行转发、控制等处理，在接受信号时，视频会议终端通过IP传输网络接受到MCU发来的数据，对音、视频等数据进行解码显示远端图像到显示设备等。n 会场设备连接图3 华为高清视频会议系统方案优势及主要功能3.1 电信级设计，安全稳定3.1.1 产品成熟华为视讯采用电信级产品设计原理，此次提供的VP9630MCU，TE系列高清终端，均通过国家信息产业部电信设备入网许可证、3C认证以及信息产业部数据通信产品质量监督检验中心检测并取得检测报告。华为高清MCU产品MTBF高达10万小时，对工作条件和工作环境要求较低，具有电信级稳定性，支持7*24小时不间断运行。华为高清视讯设备通过ISO 9001 、 TL 9000 质量体系认证，以及ISO 14001 环境体系认证,保证视讯产品质量稳定。华为视讯产品在现网已有大量应用案例，经过了众多用户的使用和实际检验，产品已经非常成熟，截至2013年底，华为以37.6%的市场份额位居中国区第一。3.1.2 全备份系统稳定设计n 终端稳定性设计华为TE终端硬件结构，图像的编码、解码、适配等由多个CPU在同一个主板上协同完成，而不是采用其他厂家类似的编码器、解码器、适配器混合搭建系统，稳定性极高。TE终端采用的是VxWork嵌入式实时操作系统，整个系统不包含文件系统和硬盘等容易改写的存储系统，因此和基于PC架构产品相比，基本不受黑客和病毒的侵扰，系统可以保证高效稳定工作。n MCU设备稳定性设计华为公司视讯产品VP9630 MCU采用嵌入式实时操作系统，非Windows、Linux等通用系统,性能完全高于采用工控机架构系统，彻底避免病毒攻击。MCU为电信级设备, 框架插板式结构，所有插板支持热插拔,通过增加插板扩容，方便今后的接入容量扩展，减少故障点与成本。n 电源1+1热备份该套系统的MCU均可配置两块电源模块，分担设备整机电力负荷的同时，每一块电源模块均可为整机满负荷配置提供充足电力，实现电源模块的双备份。n IP网口1+1热备份：该套系统的MCU每个单板都提供了两个互为备份的千兆网口。当工作网口的线路由于网络设备等各种原因出现通信中断的时候，系统会自动把通信线路从主用网口线路切换到备用网口线路，整个切换时候只需要3秒。n 芯片N+1热备份该套系统的MCU单板里面的芯片可以互为备份，当一个芯片出现故障无法工作的时候，系统会自动调用空闲的芯片来完成工作，对视频效果完全没有影响，使得视频会议得到了芯片级的保障。3.1.3 多重加密华为视频会议系统支持三重加密：信令加密、媒体加密、第三方加密机，确保客户的视频会议内容的安全。在H.323组网时，华为端到端高清视讯系统支持H.235信令加密与AES媒体流加密技术，在SIP组网时，华为高清视讯系统支持TLS信令加密和SRTP媒体流加密技术，与华为公司MCU、管理平台融合，提供端到端、端到系统侧、多点会议等全网全业务信令，媒体流的加解密方案，极大的保证了会议的安全性，充分保障用户使用安全。华为高清视频会议系统也支持第三方加密机方式，支持华为Eudemon系列防火墙加密，支持华为路由器和交换机加密。3.2 标准开放、融合互通，丰富组网3.2.1 标准开放，融合互通华为视讯系统整个设计完全按照最新的国际标准和规范要求，支持H.323以及SIP视频框架协议,符合计算机、网络通讯技术和视频会议技术的最新发展潮流。高清视频终端采用高清视频标准接口，可以方便与外围高清设备进行连接，实现与多种设备之间互通。无缝地进行高清解决方案扩展，保护客户前期视频会议设备的投资，最大化利用设备。3.3 高临场感的音视频体验华为高清视频会议系统提供端到端1080P帧身临其境的极致体验，全景真实传送送：高清流畅1080P帧、高清宽带语音AAC-LD，享受真实自然的面对面沟通体验，实现最佳的体验效果，使与会者有身临其境的体验。3.3.1 1080p超低带宽高清体验随着视讯技术的发展，部门日常开会对高清晰度和流畅度的临场感体验有更广泛的需求。而视频会议系统对网络带宽有较高要求，为了降低企业的网络费用，需要在较低带宽下实现极致高清的体验效果，降低投资成本。华为VME+H.264 HP, 为客户带来超低带宽高清体验，能获得以下受益效果：利用H.264 HP编码算法，使得在视频主观质量差异不大的情况，能够较大幅度降低50%码率；利用华为VME技术，能够在解码后，获得更加清晰、更加符合人眼舒适度的视频感官效果。华为的VME+H.264 HP“双核”处理技术，端到端，有效地增强了视频质量，获得了更加清晰、更加符合人眼舒适度的感官效果，节省了至少50带宽。3.3.2 高流畅性华为高清视频会议系统能够支持1080P60帧/秒，图像流畅度大幅度的提高，能够让客户体验到极致流畅的视频效果。华为高清视频会议系统采用VideoIntensifier、ViewProcess技术，配合最新的H.264 HP编码技术，大大提高了图像压缩比，在同样带宽下，可向用户提供更逼真、更清晰、更流畅的画面。3.3.3 H.264 SVC技术华为视频会议系统具备H.264 SVC编码技术，在保证高效的视频压缩性能的基础上，视频广播端可以通过一次编码产生具有不同帧率、分辨率的视频压缩码流，以适应不同网络带 宽、不同的显示屏幕和终端解码能力的应用需求，从而有效地避免了视频会议系统中MCU上复杂而昂贵的转码。3.3.4 高清静态、动态双流华为高清视频会议系统支持标准的H.239全动态双流和静态双流功能，不仅可以支持双路1080P60高清晰全动态双视频流，更可提供高清动态会场图像与超清晰PC内容（19201200）同步传送的静态双流。3.3.5 高保真，立体声，CD音质效果华为高清视频系统采用AAC-LD/ HWA-LD宽频的语音技术，语音质量有了大幅度的提高，可以到达CD音质效果。该高清视讯系统支持全方位的语音处理，采用快速自适应回声抵消（AEC）、自动增益控制（AGC）和自动噪音抑制（ANS）技术，可向用户提供清晰的全双工数字音频。采用输入音频通道独立处理技术，AudioEnhancer（语音增强）和VoiceClear（语音清脆化）等专利技术使声音听起来更加饱满和丰富。3.4 简单易用，维护方便3.4.1 用户界面简约时尚华为公司多年来专注于用户使用习惯，吸取业界顶级UI设计公司的优秀设计理念，开发出全新简约时尚的用户界面。整个界面具有良好的指引性和易用性，界面图标、文字索引易于理解，帮助用户在第一时间作出最正确的操作，非常简单易用。管理员和最终用户有着清晰的界线，各种业务功能能够得到最好的聚焦。与此同时，与之配套的遥控器设计美观、大方，造型优雅，按键简洁，真正做到用最少的按键诠释最丰富的功能。遥控器效果图和用户界面： Frog遥控器效果图 用户界面效果图3.4.2 智能语音呼叫语音呼叫快速召集会议，10秒钟内完成呼叫，支持点到点、多点按会议模板的语音呼叫方式。3.4.3 字幕与横幅功能A、中文会场名显示华为高清视讯终端提供了中文会场名显示功能，用户可以轻松分辨出当前观看的是哪个会场。设置的字幕可以灵活地在屏幕上、下、左、右显示，更可以选择16种不同的颜色显示。还可控制在界面上显示及显示时间的设置。B、数字图片横幅功能华为高清视讯终端提供业界最强大数字字幕横幅编辑功能。用户可以方便地向远端会场发送上、中、下三个区域的横幅组合内容，并且提供区域的自动调整、自适应实景编辑、图片插入、背景透明度/颜色/字体可调、多种的字幕滚动方式如中文和英文字幕、预览等强大功能，更可以选择16种不同的颜色显示。应用强大的字幕短信功能，增强了与会各会场之间的沟通和交流，更贴近用户的使用。会议中经常需要使用字幕功能，如用于重要提示、会议通知、欢迎词等，如主席会场可现场或提前编辑好字幕，会议中可通过滚动方式或其它方式在会场中实时发送给其它会场。下面是分会场看到主会场发送滚动字幕的实际效果：主会场在发送滚动字幕图3.4.4 一屏三显,节约投资对于很多分会场通常只有1台显示设备的情况，华为公司的视讯终端提供在1台显示设备上同时显示“远端的会场图像远端胶片本地会场图像”，显示模式可通过终端遥控器灵活选择：远端图像、远端胶片、远端图像远端胶片、远端图像远端胶片本地图像，实际显示效果如下图所示：3.4.5 多视一流功能多视一流（多视），就是将终端本地的多路输入进行画面的组合，然后以一路视频码流的方式将图像传送到远端，在不增加线路开销的前提下尽可能详尽的展示本端会场的各方面细节。多视示意图多视的另外一个应用类似于MCU的辅流加入多画面功能，可以应用于对于不支持辅流终端的互通。可以通过本地进行多路图像的组合，以一路图像将多路信息传送到不支持辅流的会场，从而达到低端能力的会场也接收到辅流的效果。3.4.6 无线辅流，轻松共享数据TE系列终端内置WIFI模块，支持PC通过无线（或有线）网络轻松实现辅流的共享，省去了连接视频线缆的麻烦。3.4.7 WIFI接入TE系列终端内置WIFI模块，支持通过wifi连接网络实现呼叫业务的展开，简化连线，让您的视频会议轻松惬意。3.4.8 全景会场功能在会议中主席会场可同时使用双流发送、双视传送、字幕发送等功能，使各分会场可以同时看到主会场与会者实时场面、演讲人的实时图像、演讲人的演讲胶片内容、主会场的滚动字幕等，这将大大增强了会议的临场效果。下面是分会场采用3台显示设备看到的全景会议效果：全景会议效果图3.4.9 多组多画面（on-table多画面）为了更加真实再现会议的临场效果，系统提供强大的多画面功能，会议召开后可灵活选择多画面显示模式，这样各会场都能在一个显示设备上同时显示，极大的增强了会议的临场效果。下面是分会场看到的多画面实际效果：多画面会议华为高清视频会议的显示模式十分自由，可以自定义各种显示场景进行一键切换，满足客户的日常使用要求。整个触控器的界面，可根据用户实际需求进行自定义，提供个性化的界面服务，满足不同用户的使用习惯。多画面会议中，华为高清系统可以启用语音激励模式，系统支持多画面VIP画面方式，即多画面显示模式中的大画面将实时显示会议中声音最大的会场，另外系统还能够根据客户的实际需求配置提供2、3、4、6、8、9、13、16、24等多种画面组合方式，为用户营造一种全景虚拟的会议空间。多画面格式示意图 在会议过程中，多画面的格式可以通过主席随意切换，同时会议过程中也可以实现单多画面之间的随意切换。多组多画面可以支持不对称编解码方式，但一个会场只允许加入其中的一组多画面中，不能重复在多个多画面中中出现。多画面格式示意图3.5 良好的网络适应性华为高清视频会议系统拥有独创技术，具备超强的网络适应能力，打造稳定的高清系统，可以全方位保证会议正常召开。3.5.1 超强纠错（SEC 3.0- Super Error Concealment）华为高清视频会议系统采用超强纠错3.0技术，可以确保视讯业务在现网上有着较好的QoS保证。可以在20%的网络丢包率的情况下，保障视频会议流畅进行。 3.5.2 智能调速（IRC-Intelligent Rate Control）华为高清视频会议系统采用智能调速技术，视频会议过程中实时统计当前的视音频丢包情况，当丢包率大于某个设定的条件时，便启动智能调速策略处理，让当前不稳定网络达到最佳的视频通话效果。华为专有IRC技术，自动侦测网络业务占用带宽变化情况，智能选择适合各种网络带宽的最佳图像分辨率，保持会议良好质量 智能调速原理图3.5.3 断线恢复（RoD-Reconnect on Disconnect）华为高清视频会议系统采用断线恢复技术， 在实际会议中可能碰到IP网络异常中断的情况，在30秒内只要网络恢复正常，该系统的视讯终端可立即恢复会议功能，使会议继续正常进行。对于网络中断超过30秒以上，终端将退出会议，当网络恢复正常时，该系统提供特服号功能，终端通过呼叫特服号可立即回到会议中继续参加会议。对于终端异常断电等特殊情况，当供电恢复，该系统的视讯终端可自动回到会议中继续参加会议。当MCU出现断电，该系统同样可以在供电恢复后自动恢复会议，确保会议继续。3.5.4 丢包重传（ARQ-Automatic Repeat reQuest）华为高清视频会议系统采用丢包重传技术，它通过使用确认和超时这两个机制，在不可靠服务的基础上实现可靠的信息传输。如果发送方在发送后一段时间之内没有收到确认帧，它通常会重新发送，确保视频会议的高流畅性。3.5.5 支持WEB管理华为高清视频会议系统支持WEB管理，可通过WEB实现会场的分级分权管理，可通过Web实时监控本地和远端会场图像，并支持通过WEB直接对摄像机进行参数调节、实时观看调整后的效果、抓拍高清图像并自动保存等功能。4 产品简介4.1 华为高清多点控制单元VP9630HUAWEI VP9630是华为公司以客户需求为导向，结合强大的网络设备制造优势，开发出的新一代业界大容量、可灵活分配端口、平滑扩容的MCU，是业界具有1080P60超强处理能力的多媒体交换平台。随着视频通信业务在企业中的普及应用，产品的易用性、接入的方便性、端口可灵活分配成为了MCU产品必备的功能特性。同时，随着编解码芯片技术的发展，市场上已经有成熟的支持H.264 HP 1080P60编解码的视频芯片。通过H.264 HP技术的应用，在更低的带宽情况下，MCU将给用户带来更好的视频质量体验。HUAWEI VP9630适用于中大型组网，智能接入各种类型的终端，为用户提供极致的视频会议体验。HUAWEI VP9630采用19英寸标准机框结构，高度为2U，支持电源、芯片、网口备份。硬件接口参数接口名接口指标业务以太网电口 物理接口形式：RJ45承载信号：10/100/1000 Base-T承载协议：IEEE802.3业务以太网光口物理接口形式：多模光接口承载信号：1000 Base-SX承载协议：IEEE802.3E1/PRI接口物理接口形式：SMB承载信号：HDB3码承载协议：G.703调试网口物理接口形式：RJ45承载信号：10/100Base-T承载协议：IEEE802.3串口RJ45 RS232接口（通用路由器配置线）技术标准参数类别项目参数标准支持多媒体框架协议ITU-T H.323、IETF SIP视频编解码协议ITU-T H.264、H.264 HP、H.264 SVC、H.263、H.263+、H.263+、H.261音频编解码协议AAC-LD、HWA-LD、G.722.1*、G.722.1C*、G.711a/u、G.722、G.728、G.729A、G.729AB、G.719、iLBC双流协议 ITU-TTH.239网络传输协议TCP/IP、FTP/FTPS、RTP、RTCP、HTTP/HTTPS、SNMP、H.323通信H.225H.323远端摄像机控制H.281、H.224H.323会议H.245信令、媒体加密H.235、AESLAN接口IEEE 802.3-1995会议速率IP64k8Mbit/s视频分辨率活动图像分辨率QCIF 、CIF、4CIF、720P、1080P帧率视频帧率25fps、30fps、50fps、60fps双流双流分辨率VGA1080p（标准分辨率）高清性能最大全适配能力H.264HP 1080P60fps全适配辅流最大能力辅流支持1080P60fps端口分配机制可平滑扩容，支持动态灵活端口容量业务特性智真全适配每端口多画面自动多画面48种多画面模式华为专利技术主叫呼集Ad hoc会议Outlook预约会议邮件通知功能URI呼叫多种会议模式和会控功能终端DTMF会控音视频IVR字幕叠加自动能力协商视频格式自动调整视频关闭/开启功能公私网穿越同时支持标准H.460、静态NAT、华为专利SNP、骑墙等方式融合互通支持与华为eSpace、微软Lync/OCS、IBM Sametime集成语言英语、法语、德语、西班牙语、俄语、简体中文、繁体中文等VP9630最高接入能力最高视频接入能力：全适配12路1080P60fps端口全适配24路1080P30fps端口全适配48路720P30fps端口纯音频接入能力：纯音频 与1080P30fps的端口数相同网络安全性、可靠性物理环境适应能力完善的环境、安规、EMC和可靠性设计，智能热保护自动调节内部温度，保证平稳运行网络适应能力SEC（TM）3.0超强纠错技术保障网络丢包率达20%的情况下视频仍流畅，IRC（TM）智能调节技术动态调整视频会议码流带宽，保障会议效果安全特性采用HTTPS，保证浏览器访问MCU的安全性支持H323组网下的H.235加密（信令/媒体），支持SIP组网下的TLS/SRTP加密可靠性设计网口备份，提供两个互为备份的千兆网口，芯片备份，华为特有的专利芯片技术Ethernet/Internet/Intranet网络协议TCP/IP、Telnet、ETSI网口10/100/1000Base-T，RJ-45会议支持主叫呼集支持主叫呼集多点会议控制H.243、IDO用户界面管理软件WEB界面，SMC2.0维护管理SSH环境适应性温度长期工作：0 45；短期工作-5 +55 相对湿度590（非冷凝）气压70kPa106kPa噪音小于65dB灰尘最大直径（mm）最大浓度（每平方米所含颗粒）0.051410517105324104513104MTTR0.5小时认证中国入网认证、CCC、CE、WEEE、ROHS、REACH、FCC、UL4.2 华为高清摄像机VPC600随着IP通信技术的高速发展，承载网络质量逐步优化，视讯系统向视频高清晰、音频高保真方向迅速发展。华为公司以视讯客户需求为导向，开发出全新的高清摄像机产品，并提供完整的高清方案。华为高清摄像机产品，支持目前业界最高格式和帧率的1080p60高清图像、并兼容1080i、720p等高清图像分辨率、支持AWB、AE、AF三位一体自动调节、达到业界顶尖的视频处理能力。同时配合华为公司系列化高清终端产品，为客户提供多样化的高清整体解决方案，完全实现全业务的综合视讯运用，是下一代视讯通信产品的杰出之作。高清摄像机整体采用黑色色调，融合半藏式镜头作为焦点，采用坚固的铝合金骨架，并加以一体化套筒对镜头进行保护，可以有效防止碰撞、灰尘等对镜头的损坏，整体外形时尚简练，彰显专业和可靠。硬件结构如下：VPC600主机外观与TEX0高清终端配套使用，支持1080p60/50、1080i60/50、1080p30/25和720p60/50视频格式；外观黑色，简练而富有时代感。提供华为高清视讯终端HD-VI（集成DVIYPbPr红外电源串口）接口，通过转接头方式可以将该接口转换为标准的DVI接口。与TEX0使用时，只需要连接一根线缆。整机技术参数表项目子项指标镜头图像器件238万像素 1/2.8型CMOS成像芯片镜头变焦12倍光学变焦，4倍数字变焦焦距与光圈f=3.9mm46.8mm，F1.8视频视频输出格式1080p60、1080p50、1080i60、1080i50、1080p30、1080p25、720p60、720p50最大水平视角72最大垂直视角44.5最低照度2Lux（F1.8，50IRE)快门速度1/25秒1/10000秒预置位数量20个转动能力水平活动范围：100转动速度：2/s80/s重复定位精度：小于0.1垂直活动范围：30转动速度：2/s25/s重复定位精度：小于0.1自动调节自动白平衡（AWB）自动/手动自动曝光（AE）自动/手动自动聚焦（AF）自动/手动红外遥控红外遥控接收遥控距离为6m，遥控角度为上下15、左右30供电与功率输入电压范围100V240V AC 50Hz/60Hz输出电压12V DC功率20W物理特性控制口波特率9600Baud环境温度040尺寸234mm（长）163mm（宽）157mm（高）重量（裸机）约2.5kg硬件接口参数指标接口类型接口描述和数量遵循的规范和协议ENDPOINT与TEX0相连接的接口DVI revision 1.0SMPTE标准通信控制接口输入1RS-232CEIA-232-B通信控制接口输出1RS-232CEIA-232-B电源接口11614.217.5的母座4.3 华为全向阵列麦克风 VPM220HUAWEI VP
