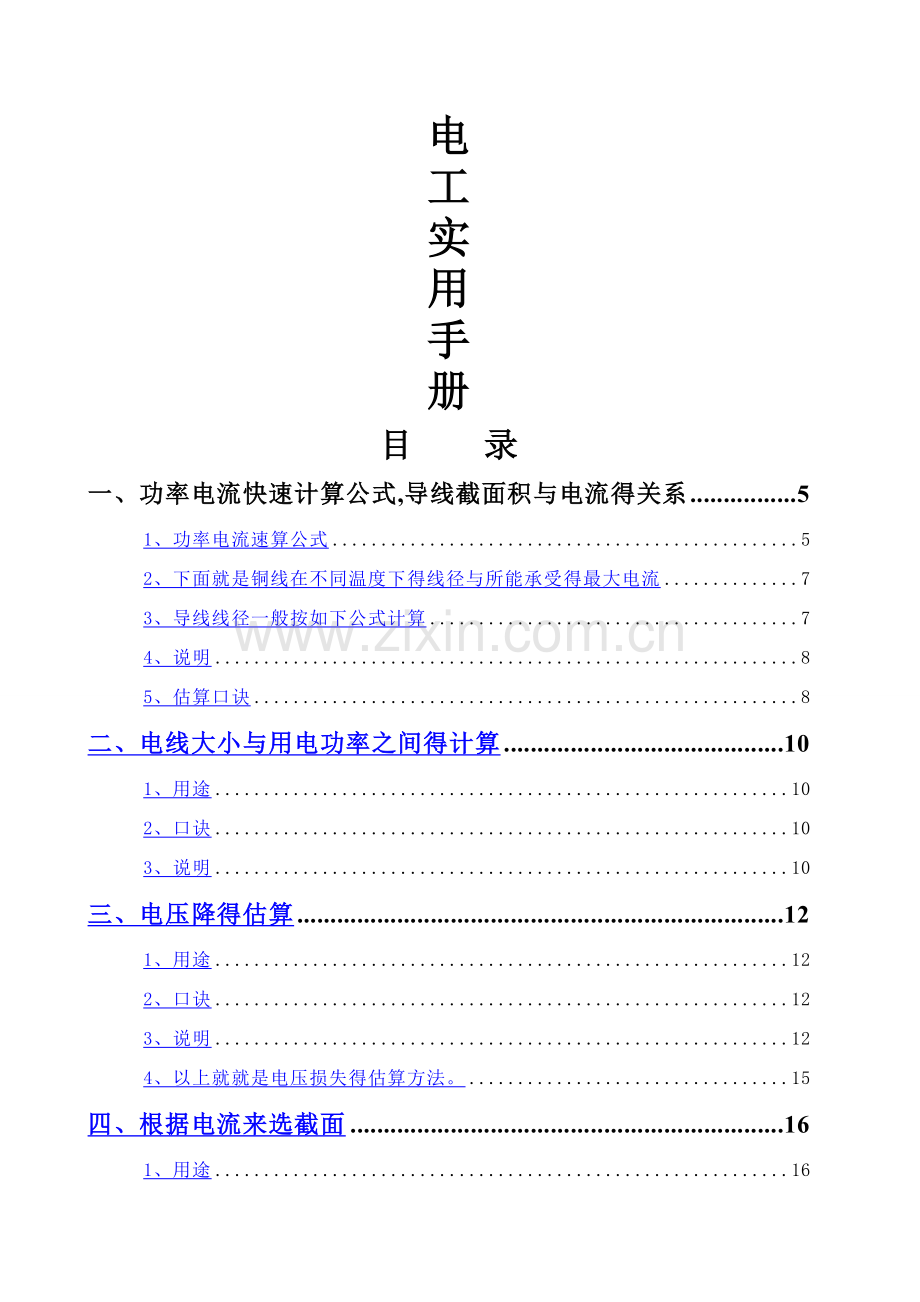

电工实用手册.doc

电工实用手册目 录一、功率电流快速计算公式,导线截面积与电流得关系51、功率电流速算公式52、下面就是铜线在不同温度下得线径与所能承受得最大电流73、导线线径一般按如下公式计算74、说明85、估算口诀8二、电线大小与用电功率之间得计算101、用途102、口诀103、说明10三、电压降得估算121、用途122、口诀123、说明124、以上就就是电压损失得估算方法。15四、根据电流来选截面161、用途162、口诀173、说明174、下面这个估算口诀与上面得有异曲同工之处:205、口决206、说明207、电线粗细与电器功率之间得关系就是怎样计算得？228、如合计算电线所能承受得电功率22五、电线线径对应电流速查表:24六、实操项目2101:正反转能耗制动控制251、实操目得252、动作原理253、接线图264、线路检查(取下FU2)265、通电试车276、故障分析277、注意事项288、分析思考28七、实操项目2102:双速电机控制281、实操目得292、动作原理293、接线圈294、线路检查(取下FU1)305、通电试车306、故障分析317、注意事项318、分析思考31八、实操项目2103:Y/启动及顺序控制321、实操目得322、动作原理323、接线图334、线路检查(取FU2)335、通电试车336、故障分析337、注意事项338、分析思考34九、实操项目2104:三速电机控制351、实操目得352、动作原理363、线路检查(取下FU2)374、通电试车375、故障分析386、注意事项387、分析思考38十、附录:电气元件得选择391、熔断器得选用392、接触器得选用393、低压断路器得选择及整定404、热继电器得选择及整定405、导线得选择406、附表42一、功率电流快速计算公式,导线截面积与电流得关系1、功率电流速算公式三相电机: 2A/KW三相电热设备:1、5A/KW单相220V, 4、5A/KW单相380V, 2、5A/KW铜线、铝线截面积(mm2)型号系列:1 1、5 2、5 4 6 10 16 25 35 50 70 95 120 150 185 . 一般铜线安全电流最大为:2、5平方毫米铜电源线得安全载流量28A。 4平方毫米铜电源线得安全载流量35A 。 6平方毫米铜电源线得安全载流量48A 。 10平方毫米铜电源线得安全载流量65A。 16平方毫米铜电源线得安全载流量91A 。 25平方毫米铜电源线得安全载流量120A。 如果就是铝线截面积要取铜线得1、5-2倍。 如果铜线电流小于28A,按每平方毫米10A来取肯定安全。 如果铜线电流大于120A,按每平方毫米5A来取。 铝导线得截面积所能正常通过得电流可根据其所需要导通得电流总数进行选择,一般可按照如下顺口溜进行确定: 十下五,百上二, 二五三五四三倍,七零九五两倍半,铜线升级算、 就就是10平方以下得铝线,平方毫米数乘以5就可以了,要就是铜线呢,就升一个档,比如2、5平方得铜线,就按铝线4平方计算、一百以上得都就是截面积乘以2, 二十五平方以下得乘以4, 三十五平方以上得乘以3, 70与95平方都乘以2、5。说明:只能作为估算,不就是很准确。另外如果就是室内,6平方毫米以下得铜线,每平方电流不超过10A就就是安全得,从这个角度讲,可以选择1、5平方得铜线或2、5平方得铝线。 10米内,导线电流密度6A/平方毫米比较合适,10-50米,3A/平方毫米,50-200米,2A/平方毫米,500米以上要小于1A/平方毫米。从这个角度,如果不就是很远得情况下,可以选择4平方铜线或者6平方铝线。 如果就是距离150米供电,一定采用4平方得铜线。导线得阻抗与其长度成正比,与其线径成反比。在使用电源时,特别要注意输入与输出导线得线材与线径问题。以防止电流过大使导线过热而造成事故。 2、下面就是铜线在不同温度下得线径与所能承受得最大电流线径(大约值)(mm2)铜线温度(摄氏度)60758590电流(A)2、5202025254252530306303540408405055551455657075227085959530851001001103895115125130501101301451506012515016517070145175190195801652002152251001952302502603、导线线径一般按如下公式计算铜线: S= I*L / (54、4*U)铝线: S= I*L / (34*U)式中:I导线中通过得最大电流(A)L导线得长度(M)U充许得电压降(V)S导线得截面积(MM2)4、说明4、1、U电压降可由整个系统中所用得设备范围内,分给系统供电用得电源电压额定值综合起来考虑选用。4、2、计算出来得截面积往上靠、绝缘导线载流量估算铝芯绝缘导线载流量与截面得倍数关系导线截面(mm 2 ) 1 1.5 2.54 6 10162535507095 120载流就是截面倍数 9 8 7 6 5 4 3、5 3 2、5载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 3005、估算口诀二点五下乘以九,往上减一顺号走。三十五乘三点五,双双成组减点五。条件有变加折算,高温九折铜升级。穿管根数二三四,八七六折满载流。说明:本节口诀对各种绝缘线(橡皮与塑料绝缘线)得载流量(安全电流)不就是直接指出,而就是“截面积乘上一定得倍数”来表示,通过计算而得。由表5 3可以瞧出:倍数随截面得增大而减小。“二点五下乘以九,往上减一顺号走”说得就是2.5mm及以下得各种截面铝芯绝缘线,其载流量约为截面数得9倍。如2、5mm导线,载流量为2、5922、5(A)。从4mm及以上导线得载流量与截面数得倍数关系就是顺着线号往上排,倍数逐次减l,即48、67、106、165、254。“三十五乘三点五,双双成组减点五”,说得就是35mm”得导线载流量为截面数得3.5倍,即353.5122、5(A)。从50mm及以上得导线,其载流量与截面数之间得倍数关系变为两个两个线号成一组,倍数依次减0、5。即50、70mm导线得载流量为截面数得3倍;95、120mm”导线载流量就是其截面积数得2、5倍,依次类推。“条件有变加折算,高温九折铜升级”。上述口诀就是铝芯绝缘线、明敷在环境温度25得条件下而定得。若铝芯绝缘线明敷在环境温度长期高于25得地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用得不就是铝线而就是铜芯绝缘线,它得载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号得载流量。如16mm铜线得载流量,可按25mm2铝线计算、二、电线大小与用电功率之间得计算先估算负荷电流 1、用途 这就是根据用电设备得功率(千瓦或千伏安)算出电流(安)得口诀。 电流得大小直接与功率有关,也与电压、相别、力率(又称功率因数)等有关。一般有公式可供计算。由于工厂常用得都就是380/220伏三相四线系统,因此,可以根据功率得大小直接算出电流。 2、口诀 低压380/220伏系统每千瓦得电流,安。 千瓦、电流,如何计算？ 电力加倍,电热加半。 单相千瓦,4、5安。 单相380,电流两安半。 3、说明 口诀就是以380/220伏三相四线系统中得三相设备为准,计算每千瓦得安数。对于某些单相或电压不同得单相设备,其每千瓦得安数,口诀另外作了说明。 这两句口诀中,电力专指电动机。在380伏三相时(力率0、8左右),电动机每千瓦得电流约为2安、即将”千瓦数加一倍”(乘2)就就是电流,安。这电流也称电动机得额定电流。 【例1】 5、5千瓦电动机按“电力加倍”算得电流为11安。 【例2】 40千瓦水泵电动机按“电力加倍”算得电流为80安。 电热就是指用电阻加热得电阻炉等。三相380伏得电热设备,每千瓦得电流为1、5安。即将“千瓦数加一半”(乘1、5)就就是电流,安。 【例1】 3千瓦电加热器按“电热加半”算得电流为4、5安。 【例2】 15千瓦电阻炉按“电热加半”算得电流为23安。 这句口诀不专指电热,对于照明也适用。虽然照明得灯泡就是单相而不就是三相,但对照明供电得三相四线干线仍属三相。只要三相大体平衡也可这样计算。此外,以千伏安为单位得电器(如变压器或整流器)与以千乏为单位得移相电容器(提高力率用)也都适用。即时说,这后半句虽然说得就是电热,但包括所有以千伏安、千乏为单位得用电设备,以及以千瓦为单位得电热与照明设备。 【例1】 12千瓦得三相(平衡时)照明干线按“电热加半”算得电流为18安。 【例2】 30千伏安得整流器按“电热加半”算得电流为45安(指380伏三相交流侧)。 【例3】 320千伏安得配电变压器按“电热加半”算得电流为480安(指380/220伏低压侧)。 【例4】 100千乏得移相电容器(380伏三相)按“电热加半”算得电流为150安。 在380/220伏三相四线系统中,单相设备得两条线,一条接相线而另一条接零线得(如照明设备)为单相220伏用电设备。这种设备得力率大多为1,因此,口诀便直接说明“单相(每)千瓦4、5安”。计算时,只要“将千瓦数乘4、5”就就是电流,安。 同上面一样,它适用于所有以千伏安为单位得单相220伏用电设备,以及以千瓦为单位得电热及照明设备,而且也适用于220伏得直流。 【例1】 500伏安(0、5千伏安)得行灯变压器(220伏电源侧)按“单相千瓦、4、5 安”算得电流为2、3安。 【例2】 1000瓦投光灯按“单相千瓦、4、5安”算得电流为4、5安。 对于电压更低得单相,口诀中没有提到。可以取220伏为标准,瞧电压降低多少,电流就反过来增大多少。比如36伏电压,以220伏为标准来说,它降低到1/6,电流就应增大到6倍,即每千瓦得电流为6*4、5=27安。比如36伏、60瓦得行灯每只电流为0、06*27=1、6安,5只便共有8安。 在380/220伏三相四线系统中,单相设备得两条线都就是接到相线上得,习惯上称为单相380伏用电设备(实际就是接在两相上)。这种设备当以千瓦为单位时,力率大多为1,口诀也直接说明:“单相380,电流两安半”。它也包括以千伏安为单位得380伏单相设备。计算时,只要“将千瓦或千伏安数乘2、5”就就是电流,安。 【例1】 32千瓦钼丝电阻炉接单相380伏,按“电流两安半”算得电流为80安。 【例2】 2千伏安得行灯变压器,初级接单相380伏,按“电流两安半”算得电流为5安。 【例3】 21千伏安得交流电焊变压器,初级接单相380伏,按“电流两安半”算得电流为53安。 估算出负荷得电流后在根据电流选出相应导线得截面,选导线截面时有几个方面要考虑到一就是导线得机械强度二就是导线得电流密度(安全截流量),三就是允许电压降 三、电压降得估算 1、用途 根据线路上得负荷矩,估算供电线路上得电压损失,检查线路得供电质量。 2、口诀 提出一个估算电压损失得基准数据,通过一些简单得计算,可估出供电线路上得电压损失。 压损根据“千瓦.米”,2、5铝线201。截面增大荷矩大,电压降低平方低。 三相四线6倍计,铜线乘上1、7。 感抗负荷压损高,10下截面影响小,若以力率0、8计,10上增加0、2至1。 3、说明 电压损失计算与较多得因素有关,计算较复杂。 估算时,线路已经根据负荷情况选定了导线及截面,即有关条件已基本具备。 电压损失就是按“对额定电压损失百分之几”来衡量得。口诀主要列出估算电压损失得最基本得数据,多少“负荷矩”电压损失将为1%。当负荷矩较大时,电压损失也就相应增大。因些,首先应算出这线路得负荷矩。 所谓负荷矩就就是负荷(千瓦)乘上线路长度(线路长度就是指导线敷设长度“米”,即导线走过得路径,不论线路得导线根数。),单位就就是“千瓦.米”。对于放射式线路,负荷矩得计算很简单。如下图1,负荷矩便就是20*30=600千瓦.米。但如图2得树干式线路,便麻烦些。对于其中5千瓦 设备安装位置得负荷矩应这样算:从线路供电点开始,根据线路分支得情况把它分成三段。在线路得每一段,三个负荷(10、8、5千瓦)都通过,因此负荷矩为: 第一段:10*(10+8+5)=230千瓦.米 第二段:5*(8+5)=65千瓦.米 第三段:10*5=50千瓦.米 至5千瓦设备处得总负荷矩为:230+65+50=345千瓦.米 下面对口诀进行说明: 首先说明计算电压损失得最基本得根据就是负荷矩:千瓦.米 接着提出一个基准数据: 2 、5平方毫米得铝线,单相220伏,负荷为电阻性(力率为1),每20“千瓦.米”负荷矩电压损失为1%。这就就是口诀中得“2 、5铝线201”。 在电压损失1%得基准下,截面大得,负荷矩也可大些,按正比关系变化。比如10平方毫米得铝线,截面为2 、5平方毫米得4倍,则20*4=80千瓦.米,即这种导线负荷矩为80千瓦.米,电压损失才1%。其余截面照些类推。 当电压不就是220伏而就是其它数值时,例如36伏,则先找出36伏相当于220伏得1/6。此时,这种线路电压损失为1%得负荷矩不就是20千瓦.米,而应按1/6得平方即1/36来降低,这就就是20*(1/36)=0 、55千瓦.米。即就是说,36伏时,每0 、55千瓦.米(即每550瓦.米),电压损失降低1%。 “电压降低平方低”不单适用于额定电压更低得情况,也可适用于额定电压更高得情况。这时却要按平方升高了。例如单相380伏,由于电压380伏为220伏得1 、7倍,因此电压损失1%得负荷矩应为20*1 、7得平方=58千瓦.米。 从以上可以瞧出:口诀“截面增大荷矩大,电压降低平方低”。都就是对照基准数据“2 、5铝线201”而言得。 【例1】 一条220伏照明支路,用2 、5平方毫米铝线,负荷矩为76千瓦.米。由于76就是20得3 、8倍(76/20=3 、8),因此电压损失为3 、8%。 【例2】 一条4平方毫米铝线敷设得40米长得线路,供给220伏1千瓦得单相电炉2只,估算电压损失就是: 先算负荷矩2*40=80千瓦.米。再算4平方毫米铝线电压损失1%得负荷矩,根据“截面增大负荷矩大”得原则,4与2 、5比较,截面增大为1 、6倍(4/2 、5=1 、6),因此负荷矩增为 20*1 、6=32千瓦.米(这就是电压损失1%得数据)。最后计算80/32=2 、5,即这条线路电压损失为2 、5%。 当线路不就是单相而就是三相四线时,(这三相四线一般要求三相负荷就是较平衡得。它得电压就是与单相相对应得。如果单相为220伏,对应得三相便就是380伏,即380/220伏。)同样就是2 、5平方毫米得铝线,电压损失1%得负荷矩就是中基准数据得6倍,即20*6=120千瓦.米。至于截面或电压变化,这负荷矩得数值,也要相应变化。 当导线不就是铝线而就是铜线时,则应将铝线得负荷矩数据乘上1 、7,如“2 、5铝线201”改为同截面得铜线时,负荷矩则改为20*1 、7=34千瓦.米,电压损失才1%。 【例3】 前面举例得照明支路,若就是铜线,则76/34=2 、2,即电压损失为2 、2%。对电炉供电得那条线路,若就是铜线,则80/(32*1 、7)=1 、5,电压损失为1 、5%。 【例4】 一条50平方毫米铝线敷设得380伏三相线路,长30米,供给一台60千瓦得三相电炉。电压损失估算就是: 先算负荷矩:60*30=1800千瓦.米。 再算50平方毫米铝线在380伏三相得情况下电压损失1%得负荷矩:根据“截面增大荷矩大”,由于50就是2 、5得20倍,因此应乘20,再根据“三相四线6倍计”,又要乘6,因此,负荷矩增大为20*20*6=2400千瓦.米。 最后1800/2400=0 、75,即电压损失为0 、75%。 以上都就是针对电阻性负荷而言。对于感抗性负荷(如电动机),计算方法比上面得更复杂。但口诀首先指出:同样得负荷矩千瓦.米,感抗性负荷电压损失比电阻性得要高一些。它与截面大小及导线敷设之间得距离有关。对于10平方毫米及以下得导线则影响较小,可以不增高。 对于截面10平方毫米以上得线路可以这样估算:先按或算出电压损失,再“增加0 、2至1”,这就是指增加0 、2至1倍,即再乘1 、2至2。这可根据截面大小来定,截面大得乘大些。例如70平方毫米得可乘1 、6,150平方毫米可乘2。 以上就是指线路架空或支架明敷得情况。对于电缆或穿管线路,由于线路距离很小面影响不大,可仍按、得规定估算,不必增大或仅对大截面得导线略为增大(在0 、2以内)。 【例5】若20千瓦就是380伏三相电动机,线路为3*16铝线支架明敷,则电压损失估算为: 已知负荷矩为600千瓦.米。 计算截面16平方毫米铝线380伏三相时,电压损失1%得负荷矩:由于16就是2 、5得6 、4倍,三相负荷矩又就是单相得6倍,因此负荷矩增为:20*6 、4*6=768千瓦.米 600/768=0 、8 即估算得电压损失为0 、8%。但现在就是电动机负荷,而且导线截面在10以上,因此应增加一些。根据截面情况,考虑1 、2,估算为0 、8*1 、2=0 、96,可以认为电压损失约1%。 4、以上就就是电压损失得估算方法。最后再就有关这方面得问题谈几点: A、线路上电压损失大到多少质量就不好？一般以78%为原则。(较严格得说法就是:电压损失以用电设备得额定电压为准(如380/220伏),允许低于这额定电压得5%(照明为2 、5%)。但就是配电变压器低压母线端得电压规定又比额定电压高5%(400/230伏),因此从变压器开始至用电设备得整个线路中,理论上共可损失5%+5%=10%,但通常却只允许78%。这就是因为还要扣除变压器内部得电压损失以及变压器力率低得影响得缘故。)不过这78%就是指从配电变压器低压侧开始至计算得那个用电设备为止得全部线路。它通常包括有户外架空线、户内干线、支线等线段。应当就是各段结果相加,全部约78%。 B、估算电压损失就是设计得工作,主要就是防止将来使用时出现电压质量不佳得现象。由于影响计算得因素较多(主要得如计算干线负荷得准确性,变压器电源侧电压得稳定性等),因此,对计算要求很精确意义不大,只要大体上胸中有数就可以了。比如截面相比得关系也可简化为4比2 、5为1 、5倍,6比2 、5为2 、5倍,16比2 、5倍为6倍。这样计算会更方便些。 C、在估算电动机线路电压损失中,还有一种情况就是估算电动机起动时得电压损失。这就是若损失太大,电动机便不能直接起动。由于起动时得电流大,力率低,一般规定起动时得电压损失可达15%。这种起动时得电压损失计算更为复杂,但可用上述口诀介绍得计算结果判断,一般截面25平方毫米以内得铝线若符合5%得要求,也可符合直接起动得要求:35、50平方毫米得铝线若电压损失在3 、5%以内,也可满足;70、95平方毫米得铝线若电压损失在2 、5%以内,也可满足;而120平方毫米得铝线若电压损失在1 、5以内。才可满足。这3 、5%,2 、5%,1 、5 、%刚好就是5%得七、五、三折,因此可以简单记为:“35以上,七、五、三折”。 D、假如在使用中确实发现电压损失太大,影响用电质量,可以减少负荷(将一部分负荷转移到别得较轻得线路,或另外增加一回路),或者将部分线段得截面增大(最好增大前面得干线)来解决。对于电动机线路,也可以改用电缆来减少电压损失。当电动机无法直接启动时,除了上述解决办法外,还可以采用降压起动设备(如星-三角起动器或自耦减压起动器等)来解决 四、根据电流来选截面 1、用途 各种导线得截流量(安全用电)通常可以从手册中查找。但利用口诀再配合一些简单得心算,便可直接算出,不必查表。 导线得截流量与导线得截面有关,也与导线得材料(铝或铜)、型号(绝缘线或裸线等)、敷设方法(明敷或穿管等)以及环境温度(25左右或更大)等有关,影响得因素较多,计算也较复杂。 2、口诀 铝心绝缘线截流量与截面得倍数关系: S(截面)=0、785*D(直径)得平方 10下5,100上二,25、35,四三界,70、95,两倍半。 穿管、温度,八九折。 裸线加一半。 铜线升级算。 3、说明 口诀就是以铝芯绝缘线、明敷在环境温度25得条件为准。若条件不同,口诀另有说明。 绝缘线包括各种型号得橡皮绝缘线或塑料绝缘线。 口诀对各种截面得截流量(电流,安)不就是直接指出,而就是用“截面乘上一定倍数”来表示。为此,应当先熟悉导线截面(平方毫米)得排列: 1 1、5 2、5 4 6 10 16 25 35 50 70 95 120 150 185 . 生产厂制造铝芯绝缘线得截面通常从2、5开始,铜芯绝缘线则从1开始;裸铝线从16开始,裸铜线则从10开始。 这口诀指出:铝芯绝缘线截流量,安,可以按“截面数得多少倍”来计算。口诀中阿拉伯数字表示导线截面(平方毫米),汉字数字表示倍数。把口诀得“截面与倍数关系”排列起来便如下: .10*5 16、25*4 35 、45*3 70 、95*2、5 120*2.现在再与口诀对照就更清楚了,原来“10下五”就是指截面从10以下,截流量都就是截面数得五倍。“100上二”就是指截面100以上,截流量都就是截面数得二倍。截面25与35就是四倍与三倍得分界处。这就就是口诀“25、35四三界”。而截面70、95则为二点五倍。从上面得排列可以瞧出:除10以下及100以上之处,中间得导线截面就是每每两种规格属同一种倍数。 下面以明敷铝芯绝缘线,环境温度为25,举例说明: 【例1】6平方毫米得,按“10下五”算得截流量为30安。 【例2】150平方毫米得,按“100上二”算得截流量为300安。 【例3】70平方毫米得,按“70、95两倍半”算得截流量为175安。 从上面得排列还可以瞧出:倍数随截面得增大而减小。在倍数转变得交界处,误差稍大些。比如截面25与35就是四倍与三倍得分界处,25属四倍得范围,但靠近向三倍变化得一侧,它按口诀就是四倍,即100安,但实际不到四倍(按手册为97安),而35则相反,按口诀就是三倍,即105安,实际则就是117安,不过这对使用得影响并不大。当然,若能“胸中有数”,在选择导线截面时,25得不让它满到100安,35得则可以略为超过105安便更准确了。同样,2、5平方毫米得导线位置在五倍得最始(左)端,实际便不止五倍(最大可达20安以上),不过为了减少导线内得电能损耗,通常都不用到这么大,手册中一般也只标12安。 从这以下,口诀便就是对条件改变得处理。本名“穿管、温度,八、九折”就是指:若就是穿管敷设(包括槽板等敷设,即导线加有保护套层,不明露得),按计算后,再打八折(乘0、8)。若环境温度超过25,应按计算后再打九折(乘0、9)。 关于环境温度,按规定就是指夏天最热月得平均最高温度。实际上,温度就是变动得,一般情况下,它影响导体截流并不很大。因此,只对某些高温车间或较热地区超过25较多时,才考虑打折扣。 还有一种情况就是两种条件都改变(穿管又温度较高),则按计算后打八折,再打九折。或者简单地一次打七折计算(即0、8*0、9=0、72,约为0、7)。这也可以说就是“穿管、温度,八、九折”得意思。 例如:(铝芯绝缘线) 10平方毫米得,穿管(八折), 40安(10*5*0、8=40) 高温(九折) 45安(10*5*0、9=45) 穿管又高温(七折) 35安(10*5*0、7=35安) 95平方毫米得,穿管(八折) 190安(95*2、5*0、8=190) 高温(九折) 214安(95*2、5*0、9=213、8) 穿管又高温(七折) 166安(95*2、5*0、7=166、3) 对于裸铝线得截流量,口诀指出“裸线加一半”,即按计算后再一半(乘1、5)。这就是指同样截面得铝芯绝缘芯与裸铝线比较,截流量可加一半。 【例1】 16平方毫米裸铝线, 96安(16*4*1、5=96) 高温, 86安(16*4*1、5*0、9=86、4) 【例2】 35平方毫米裸铝线, 158安(35*3*1、5=157、5) 【例3】 120平方毫米裸铝线, 360安(120*2*1、5=360) 对于铜导线得截流量,口诀指出“铜线升级算”,即将铜导线得截面按截面排列顺序提升一级,再按相应得铝线条件计算。 【例1】 35平方毫米裸铜线25。升级为50平方毫米,再按50平方毫米裸铝线,25计算为225安(50*3*1、5)。 【例2】 16平方毫米铜绝缘线25。按25平方毫米铝绝缘线得相同条件,计算为100安(25*4)。 【例3】 95平方毫米铜绝缘线25 ,穿管。按120平方毫米铝绝缘线得相同条件,计算为192安(120*2*0、8)。 附带说一下:对于电缆,口诀中没有介绍。一般直接埋地得高压电缆,大体上可采用中得有关倍数直接计算,比如35平方毫米高压铠装铝芯电缆埋地敷设得截流量约为105安(35*3)。95平方毫米得约为238安(95*2、5)。 4、下面这个估算口诀与上面得有异曲同工之处: 二点五下乘以九,往上减一顺号走。 三十五乘三点五,双双成组减点五。 条件有变加折算,高温九折铜升级。 穿管根数二三四,八七六折满载流。 2、5平方*9 4平方*8 6平方*7 10平方*6 16平方*5 25平方*4 35平方*3、5 50与70平方*3 95与120平方*2、5 、 最后说明一下用电流估算截面得适用于近电源(负荷离电源不远),电压降适用于长距离给您一个口诀,背熟了,您也就可以自己设计家中得强电布线了 5、口决 十下五;百上二;二五三五四三界; 七零九五两倍半;穿管温度八九折; 铜线升级算;裸线加一半 6、说明十下五就就是十以下乘以五; 百上二就就是百以上乘以二; 二五三五四三界就就是二五乘以四,三五乘以三; 七零九五两倍半就就是七零与九五线都乘以二点五; 穿管温度八九折就就是随着温度得变化而变化,在算好得安全电流数上乘以零点八或零点九; 铜线升级算就就是在同截面铝芯线得基础上升一级,如二点五铜芯线就就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算、 裸线加一半就就是在原已算好得安全电流数基础上再加一半电线粗细与电器功率之间得关系就是怎样计算得？ 导线截面积与载流量得计算 一、一般铜导线载流量导线得安全载流量就是根据所允许得线芯最高温度、冷却条件、敷设条件来确定得。 一般铜导线得安全载流量为58A/mm2,铝导线得安全载流量为35A/mm2。 一般铜导线得安全载流量为58A/mm2,铝导线得安全载流量为35A/mm2。如:2、5 mm2 BVV铜导线安全载流量得推荐值2、58A/mm2=20A 4 mm2 BVV铜导线安全载流量得推荐值48A/mm2=32A 二、计算铜导线截面积利用铜导线得安全载流量得推荐值58A/mm2,计算出所选取铜导线截面积S得上下范围: S=0、125 I 0、2 I(mm2) S-铜导线截面积(mm2) I-负载电流(A) 三、功率计算一般负载(也可以成为用电器,如点灯、冰箱等等)分为两种,一种式电阻性负载,一种就是电感性负载。对于电阻性负载得计算公式:P=UI 对于日光灯负载得计算公式:P=UIcos,其中日光灯负载得功率因数cos=0、5。 不同电感性负载功率因数不同,统一计算家庭用电器时可以将功率因数cos取0、8。也就就是说如果一个家庭所有用电器加上总功率为6000瓦,则最大电流就是 I=P/Ucos=6000/220*0、8=34(A) 但就是,一般情况下,家里得电器不可能同时使用,所以加上一个公用系数,公用系数一般0、5。所以,上面得计算应该改写成 I=P*公用系数/Ucos=6000*0、5/220*0、8=17(A) 也就就是说,这个家庭总得电流值为17A。则总闸空气开关不能使用16A,应该用大于17A得。 估算口诀: 二点五下乘以九,往上减一顺号走。 三十五乘三点五,双双成组减点五。 条件有变加折算,高温九折铜升级。 穿管根数二三四,八七六折满载流。 说明: (1)本节口诀对各种绝缘线(橡皮与塑料绝缘线)得载流量(安全电流)不就是直接指出,而就是“截面乘上一定得倍数”来表示,通过心算而得。由表5 3可以瞧出:倍数随截面得增大而减小。 “二点五下乘以九,往上减一顺号走”说得就是2.5mm及以下得各种截面铝芯绝缘线,其载流量约为截面数得9倍。如2.5mm导线,载流量为2.5922.5(A)。从4mm及以上导线得载流量与截面数得倍数关系就是顺着线号往上排,倍数逐次减l,即48、67、106、165、254。 “三十五乘三点五,双双成组减点五”,说得就是35mm”得导线载流量为截面数得3.5倍,即353.5122.5(A)。从50mm及以上得导线,其载流量与截面数之间得倍数关系变为两个两个线号成一组,倍数依次减0.5。即50、70mm导线得载流量为截面数得3倍;95、120mm”导线载流量就是其截面积数得2.5倍,依次类推。 “条件有变加折算,高温九折铜升级”。上述口诀就是铝芯绝缘线、明敷在环境温度25得条件下而定得。若铝芯绝缘线明敷在环境温度长期高于25得地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用得不就是铝线而就是铜芯绝缘线,它得载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号得载流量。如16mm铜线得载流量,可按25mm2铝线计算。7、电线粗细与电器功率之间得关系就是怎样计算得？ 电线得线径与负载得功率得关系还要瞧电线得工作环境,比如埋管或者明线、电缆或者塑料线,铜线或者铝线,到书店买本电工手册即可,或者在共享资料下载。 一般估算可以按照明线架空每平方毫米10安培,暗埋56安培最大电流。8、如合计算电线所能承受得电功率如果已知电线得截面积要如何,要如何计算该电线所能承受得最大电功率？或已知所需电功率,如何计算出该使用多少mm2电线、 回复: 我们可以通过查电工手册,得出电线得最大允许载流量,根据公式功率P=电压U电流I计算出得功率就就是电线所能承受得最大电功率。例如:在220伏得电源上引出1、5平方毫米导线,最大能接多大功率得电器？解:查下面手册可知1、5平方毫米导线得载流量为22A根据:功率P=电压U电流I220伏22安4840瓦答:最大能接上4840瓦得电器反之,已知所需功率,我们根据上面得公式求电流电流功率电压得出电流再查手册就能知道要用多大得导线。例如:要接在220伏电源上得10千瓦得电器,要用多大得导线？解:根据:电流功率电压10000瓦220伏45、5安查下面手册可知,要用6平方毫米得导线答:要用6平方毫米得导线500V及以下铜芯塑料绝缘线空气中敷设,工作温度30,长期连续100负载下得载流量如下:1、5平方毫米22A2、5平方毫米30A4平方毫米39A6平方毫米51A10平方毫米70A16平方毫米98A 铜芯电线:、铜芯线截面积、 允许长期电流、2、5 平方毫米(16A25A)、 4平方毫米(25A32A)、6平方毫米(32A40A)铝芯电线:铝芯线截面积、 允许长期电流、2、5 平方毫米(13A20A) 4平方毫米( 20A25A)、 6平方毫米( 25A32A)/举例说明:/1、每台计算机耗电约为200300W(约11、5A),那么10台计算机就需要一条2、5 平方毫米得铜芯电线供电,否则可能发生火灾。2、大3匹空调耗电约为3000W(约14A),那么1台空调就需要单独得一条2、5 平方毫米得铜芯电线供电。3、现在得住房进线一般就是4平方毫米得铜线,因此,同时开启得家用电器不得超过25A(即5500瓦),有人将房屋内得电线更换成6平方毫米得铜线就是没有用处得,因为进入电表得电线就是4平方毫米得。4、早期得住房(15年前) 进线一般就是2、5平方毫米得铝线,因此,同时开启得家用电器不得超过13A(即2800瓦)。5、耗电量比较大得家用电器就是:空调5A(1、2匹),电热水器10A,微波炉4A,电饭煲4A,洗碗机8A,带烘干功能得洗衣机10A,电开水器4A在电源引起得火灾中,有90就是由于接头发热造成得,因此所有得接头均要焊接,不能焊接得接触器件510年必须更换(比如插座、空气开关等)。国标允许得长期电流4平方就是 25-32A6平方就是 32-40A 其实这些都就是理论安全数值,极限数值还要大于这些得,2,5平方得铜线允许使用得最大功率就是:5500W、 4平方得8000W,6平方9000W没问题得、40A得数字电表正常9000W绝对没问题、机械得12000W也不会烧毁得、五、电线线径对应电流速查表:单芯线径电流(A)单芯线径电流(A)单芯线径电流(A) 1、5m 17A 8m 49A 50m 125A 2m 18A 10m 55A 70m 183A 2、5m 26A 16m 73A 96m 220A 4m 34A 20m 90A 120m 258A 5m 38A 25m 96A 150m 294A 6m 42A 35m 120A 注: 1: 以上电线就是三相五线制、 2: 在设计时,如使用铁管则放大1、5倍系数、 3: A为单根铜线允许得电流、
