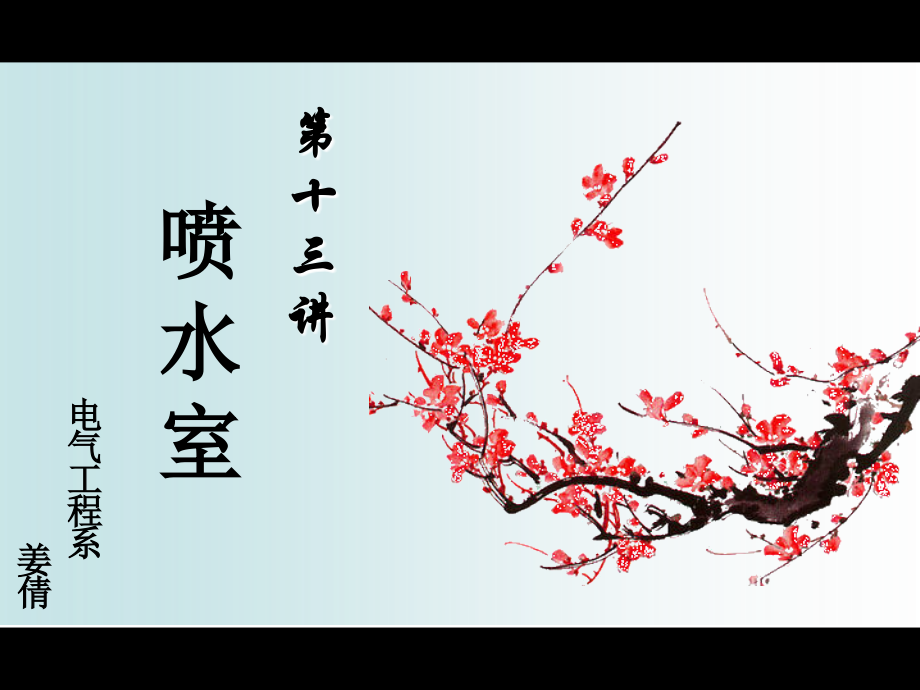

第十三讲喷水室.ppt

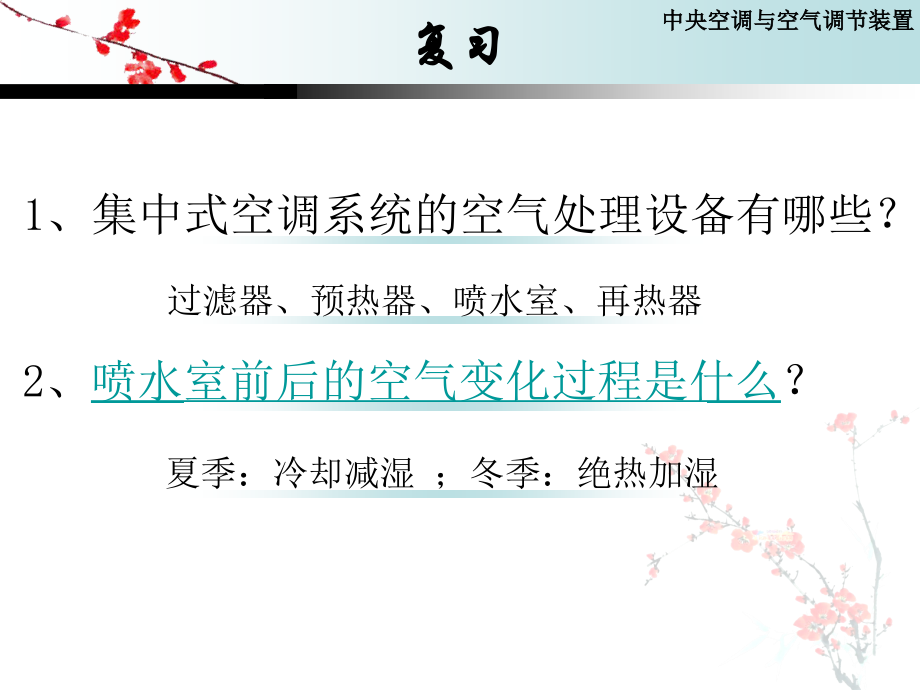

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,中央空调与空气调节装置,单击此处编辑母版标题样式,中央空调与空气调节装置,中央空调与空气调节装置,第十三讲,喷水室,电气工程系,姜倩,content,1,、集中式空调系统的空气处理设备有哪些？,2,、,喷水室前后的空气变化过程是什么,？,夏季：冷却减湿；冬季：绝热加湿,复习,中央空调与空气调节装置,过滤器、预热器、喷水室、再热器,喷水室示意图,喷水室的作用,实现热湿处理，同时净化空气,空气直接接触式，换热效率高,一、喷水室的作用和特点,喷水室的特点,二、喷水室的工作过程,冷水管进,三通阀,水泵,喷嘴,底池,冷媒水系统的工作过程,夏季回水过程特点,冬季回水过程特点,，靠溢水阀帮助排水,空气含湿量较大，喷水室底池水量较,空气含湿量较小，喷水室底池水量较少,，靠浮球阀帮助补水,排水管排出,三、喷水室的结构,回忆图形,1,、喷水室的主要部件都有哪些？,板，水池，滤水器,答案,喷嘴，排管，挡水,管路系统及外壳,2,、喷水室的结构特点,Add your title,喷嘴排数,多为两排，高水压时用三排,Add your title,喷嘴密度,每排每平方米,13,到,24,个,Add your title,喷水方向,单逆喷，双对喷，三排一顺两逆,Add your title,排管间距,60mm,Add your title,喷嘴孔径,优先选用较大孔径,小结,1,、喷水室的作用和特点,2,、喷水室的工作过程（难点）,3,、喷水室的结构（重点）,巩固,作业,1,、喷水室的分类方法有几种？,2,、喷水室的主要部件有哪些？,3,、喷水室的喷水方向如何？,旧知,预习,新课,Thank you!,中央空调与空气调节装置,L,W,N,O,=95%,=100%,d,h,0,=95%,d,h,0,=100%,W,1,W,L,O,N,集中式空调系统空气处理过程,夏季,冬季,
