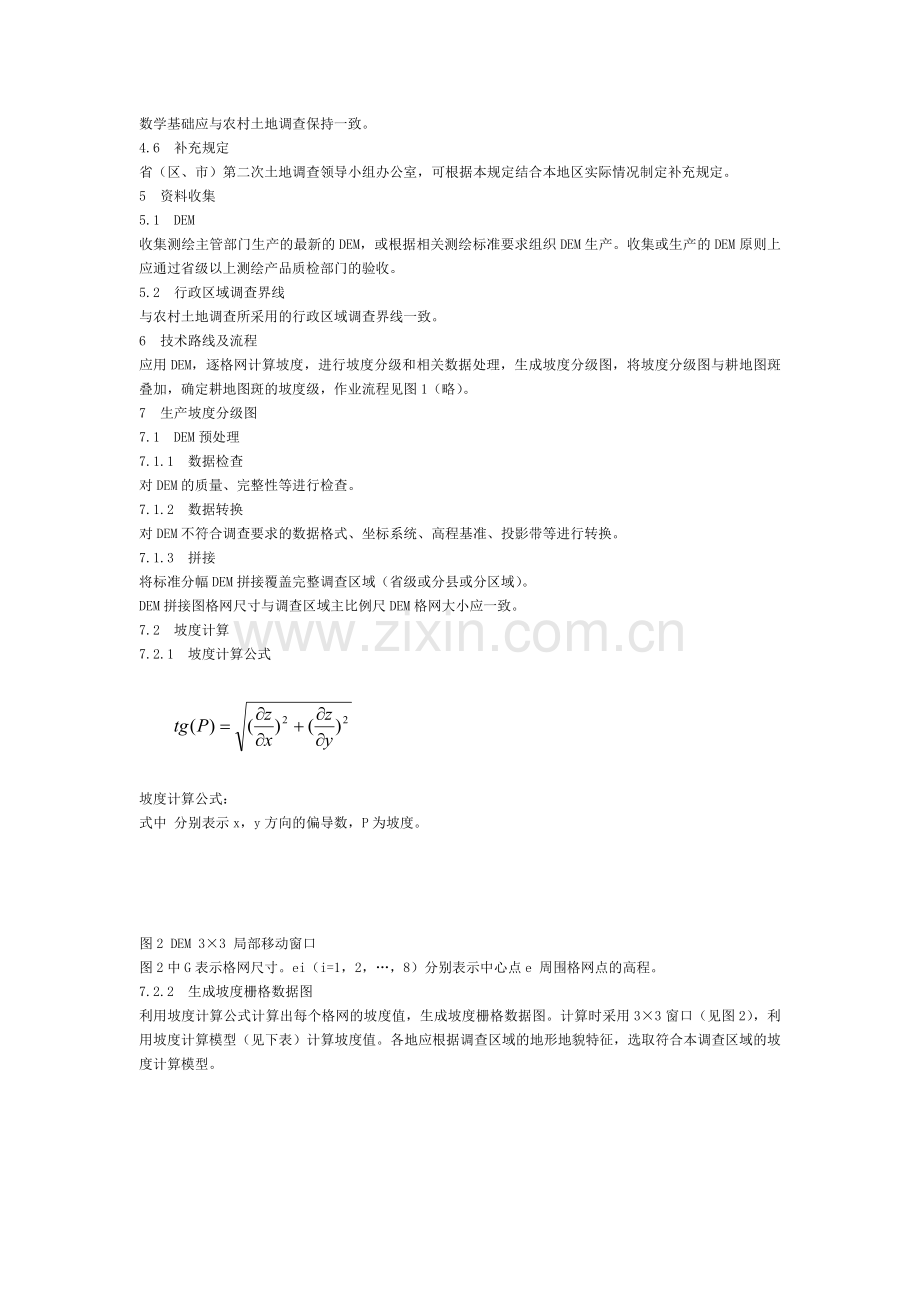

利用DEM确定耕地坡度分级技术规定（试行）1范围本规定规定了利用数字高程模型（DEM）确定耕地坡度分级的目的、内容、方法、指标、流程、成果及要求等。本规定适用于第二次全国土地调查利用DEM制作坡度图和确定耕地坡度分级。2规范性引用文件下列文件中的条款通过本规定的引用而成为本规定的条款。凡是注日期的引用文件，其随后所有的修改（不包括勘误的内容）或修订版均不适用于本规定，然而，鼓励根据本规定达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规定。TD/T 1014-2007 第二次全国土地调查技术规程TD/T 1016-2007 土地利用数据库标准TD/T 1016-2003 国土资源信息核心元数据标准CH/T 1008-2001 基础地理信息数字产品1:10000、1:50000数字高程模型第二次全国土地调查底图生产技术规定3术语3.1 数字高程模型，简称DEM它是定义在X、Y域（或经纬度域）离散点（矩阵或三角形）上以高程表达地面起伏形态的数据集。3.2格网 与特定参照系相对应的空间的规则化棋盘状布置。3.3格网单元 用来表示栅格数据的最小单元。3.4坡度 表示地表面该点在特定区域内倾斜程度的一个量, 定义为水平面与局部地表面之间的夹角。3.5坡度栅格数据图 利用DEM数据，通过数学模型计算每个格网坡度值，形成的坡度栅格数据。3.6坡度分级图斑 由同一坡度级界线构成的封闭单元。3.7坡度分级图 依据坡度栅格数据图，按照第二次全国土地调查技术规程规定的耕地坡度分级，对地面坡度进行分级，形成覆盖完整调查区域的坡度分级数据。3.8耕地坡度分级图 根据坡度分级图，赋予不同类型耕地图斑对应的坡度级，并着色形成的专题图。4总则4.1目的全面查清不同坡度分级耕地的分布，计算不同坡度分级和类型耕地的面积。4.2组织形式省（区、市）第二次土地调查领导小组办公室负责组织制作本辖区的坡度分级图，县级第二次土地调查领导小组办公室负责组织将坡度分级图与耕地图斑叠加，确定耕地坡度级，并制作耕地坡度分级图。4.3DEM选择采用最新的1：1万或1：5万DEM。选用的DEM原则上应能够反映本地区的地貌特征，地形地貌复杂破碎地区宜选用1：1万DEM。4.4比例尺耕地坡度分级图比例尺应与当地农村土地调查比例尺一致。4.5数学基础数学基础应与农村土地调查保持一致。4.6补充规定省（区、市）第二次土地调查领导小组办公室，可根据本规定结合本地区实际情况制定补充规定。5资料收集5.1DEM收集测绘主管部门生产的最新的DEM，或根据相关测绘标准要求组织DEM生产。收集或生产的DEM原则上应通过省级以上测绘产品质检部门的验收。5.2行政区域调查界线与农村土地调查所采用的行政区域调查界线一致。6技术路线及流程应用DEM，逐格网计算坡度，进行坡度分级和相关数据处理，生成坡度分级图，将坡度分级图与耕地图斑叠加，确定耕地图斑的坡度级，作业流程见图1（略）。7生产坡度分级图7.1DEM预处理7.1.1数据检查对DEM的质量、完整性等进行检查。7.1.2数据转换对DEM不符合调查要求的数据格式、坐标系统、高程基准、投影带等进行转换。7.1.3拼接将标准分幅DEM拼接覆盖完整调查区域（省级或分县或分区域）。DEM拼接图格网尺寸与调查区域主比例尺DEM格网大小应一致。7.2坡度计算7.2.1坡度计算公式坡度计算公式：式中 分别表示x，y方向的偏导数，P为坡度。图2 DEM 33 局部移动窗口图2中G表示格网尺寸。ei（i=1，2，8）分别表示中心点e 周围格网点的高程。7.2.2生成坡度栅格数据图利用坡度计算公式计算出每个格网的坡度值，生成坡度栅格数据图。计算时采用33窗口（见图2），利用坡度计算模型（见下表）计算坡度值。各地应根据调查区域的地形地貌特征，选取符合本调查区域的坡度计算模型。7.3坡度分级图将坡度栅格数据图进行分级并做矢量化处理，形成坡度分级矢量数据，即坡度分级图。7.3.1主要内容（1）对坡度栅格数据图按照第二次全国土地调查技术规程中规定的耕地坡度分级要求进行分级，生成坡度分级栅格数据图；（2）对坡度分级栅格数据图进行矢量化，生成坡度分级矢量化数据；（3）对矢量化数据进行图斑综合、界线平滑、拓扑重建、数据裁切等处理。7.3.2基本要求（1）将图上面积小于30mm2的坡度分级图斑按坡度级就低不就高原则并入邻近图斑。地貌复杂地区（如喀斯特地貌、黄土地貌），最小上图面积可适当降低，以反映其特殊地貌特征。（2）将宽度小于或等于1个格网的线状坡度图斑按平均配赋原则合并至相邻图斑中。（3）坡度分级矢量数据的图斑界线与坡度分级栅格数据空间位置偏移一般不超过1个格网，最大偏移量不得超过2个格网。（4）分县、分区处理的坡度分级矢量数据，须进行接边处理，接边限差不得超过2个格网。（5）坡度分级矢量数据的属性结构见附录A中表A.1。（6）以县级行政调查区域为基本单位管理坡度分级矢量数据。8确定耕地坡度分级8.1确定方法县级第二次土地调查领导小组办公室根据省级第二次土地调查领导小组办公室统一制作的坡度分级图，在县级农村土地调查数据库中，将坡度分级图与地类图斑叠加，确定耕地图斑的坡度级，并在地类图斑层中对耕地图斑赋耕地坡度级属性（见附录A中表A.2）。8.2要求（1）原则上不能打破调查的耕地图斑界线，每个耕地图斑确定一个坡度级；（2）当调查的耕地图斑涉及两个以上坡度级时，面积最大的坡度级为该耕地图斑的坡度级；（3）当耕地图斑面积较大（如从山顶到山底为一个图斑）、含有两个以上坡度级时，且各坡度级耕地面积相当时，可参照坡度分级界线，依据调查底图（DOM）上明显地物界线，可将该耕地图斑划分为两个以上不同坡度级的图斑。（4）对于破碎耕地，其整体视为一个图斑，按上述要求确定坡度分级。（5）当DEM存在缺陷时，应通过其他手段补充、完善，确定耕地图斑坡度级。8.3编制耕地坡度分级图8.3.1基本方法以县级土地利用现状图为底图，对耕地图斑赋予确定的耕地坡度级，生成耕地坡度分级图。8.3.2编制要求（1）耕地坡度分级图的比例尺与土地利用现状图的比例尺一致。（2）以土地利用现状图为底层，保留地类编码或符号、地类图斑界线，对耕地以外地类图斑不赋色。（3）耕地坡度分级图是对地类图斑层中耕地图斑，按耕地坡度级属性字段中的坡度级分别赋色，耕地坡度级按附录B图式图例要求表示。当耕地图斑为梯田时，该图斑中加注字母“T”表示，如：-T表示耕地坡度为3级的梯田，坡耕地不加注字母。耕地图斑的图斑编号、地类编码等与土地利用现状图一致。（4）图幅左下角注明主要资料来源和时间、数学基础等信息，图幅右下角注明编制时间。9成果9.1坡度分级图成果9.1.1县级坡度栅格数据图坡度分级栅格数据图作为中间成果应单独整理保存，用于检查验收使用。9.1.2县级坡度分级图（矢量数据）9.1.3县级坡度分级元数据文件依据生产情况，制作坡度分级矢量数据元数据文件，内容见附录C。9.1.4技术总结报告主要内容包括： （1）任务来源；（2）资料收集与分析：DEM的来源、格式、比例尺、质量和完整性等；（3）技术路线与技术方法：采用的软件、数学模型、计算方法等；（4）作业流程；（5）质量控制：检查内容、检查结论等；（6）成果说明：数学基础、指标、数据格式、文件名等；（7）遇到的问题与处理方法、遗留问题等。9.2耕地坡度分级图成果9.2.1耕地坡度级数据土地利用数据库中，赋予耕地坡度级属性的地类图斑层。9.2.2耕地坡度分级图依据耕地坡度级制作的耕地坡度分级图。10检查验收10.1坡度分级图10.1.1内容（1）成果的完整性和规范性；（2）采用的DEM是否符合规定； （3）作业流程是否符合要求；（4）坡度分级是否正确； （5）坡度分级图斑综合取舍是否符合要求；（6）坡度分级图斑界线与坡度栅格数据图套合误差是否在限差范围以内；（7）坡度分级图矢量数据是否按要求进行接边；（8）文字报告内容是否齐全，表述是否清楚。10.1.2要求生产单位对各个生产环节中间成果及最终成果进行100检查。省（区、市）第二次土地调查领导小组办公室组织抽查和验收，抽查比例不得小于10%。国务院第二次全国土地调查领导小组办公室在省级验收合格基础上进行抽查确认，具体抽查确认视情况单独进行或与农村土地调查成果检查验收同时进行。10.2耕地坡度分级图10.2.1内容（1）耕地坡度分级方法是否正确；（2）耕地坡度分级属性结构、属性值是否正确；（3）数据拓扑结构是否正确；（4）耕地坡度分级图编制是否符合要求。10.2.2要求耕地坡度分级图成果的检查验收按照农村土地调查要求，与农村土地调查成果检查验收同时进行。附 录 A（规范性附录）坡度分级要素属性表表A.2（续）注序号元数据项名称元数据内容1图名2行政辖区3比例尺分母4DEM比例尺5DEM格网宽度6高程数据取位7平面坐标系统8高程系统9DEM数据来源10投影方式11投影带号12中央子午线13分带方式14采用软件15坡度计算模型16坡度计算窗口大小17最小上图图斑18图斑综合方法19矢量平滑算法20数据格式21制作日期22制作单位23版权单位24采样间隔25最北端坐标26最南端坐标27最东端坐标28最西端坐标29质量检查单位30验收单位31验收结论
