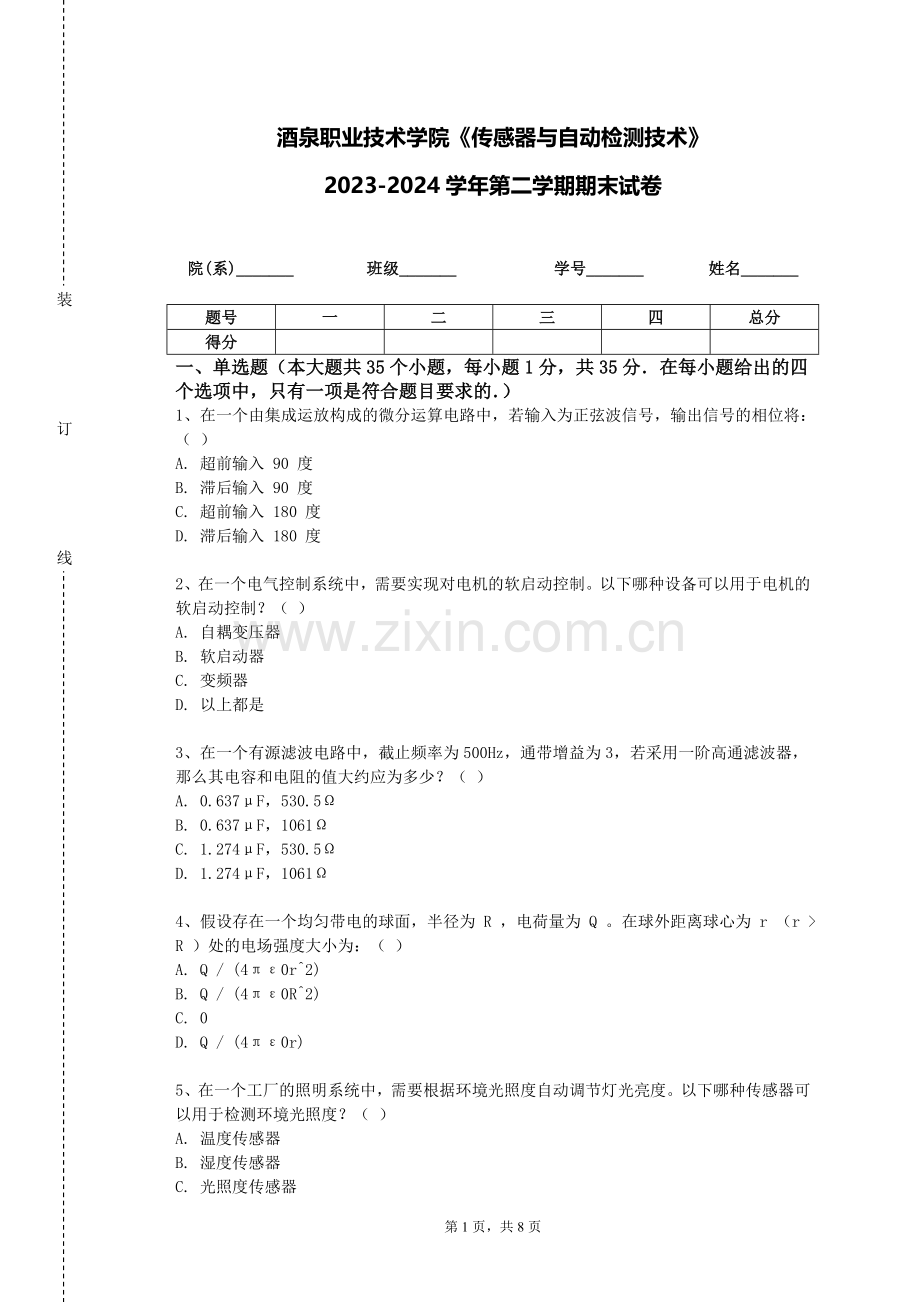

酒泉职业技术学院《传感器与自动检测技术》
2023-2024学年第二学期期末试卷

院(系)_______ 班级_______ 学号_______ 姓名_______

题号
一
二
三
四
总分
得分

一、单选题（本大题共35个小题，每小题1分，共35分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个由集成运放构成的微分运算电路中，若输入为正弦波信号，输出信号的相位将：（ ）
A. 超前输入 90 度
B. 滞后输入 90 度
C. 超前输入 180 度
D. 滞后输入 180 度

2、在一个电气控制系统中，需要实现对电机的软启动控制。以下哪种设备可以用于电机的软启动控制？（ ）
A. 自耦变压器
B. 软启动器
C. 变频器
D. 以上都是

3、在一个有源滤波电路中，截止频率为500Hz，通带增益为3，若采用一阶高通滤波器，那么其电容和电阻的值大约应为多少？（ ）
A. 0.637μF，530.5Ω
B. 0.637μF，1061Ω
C. 1.274μF，530.5Ω
D. 1.274μF，1061Ω

4、假设存在一个均匀带电的球面，半径为 R ，电荷量为 Q 。在球外距离球心为 r （r > R ）处的电场强度大小为：（ ）
A. Q / (4πε0r^2)
B. Q / (4πε0R^2)
C. 0
D. Q / (4πε0r)

5、在一个工厂的照明系统中，需要根据环境光照度自动调节灯光亮度。以下哪种传感器可以用于检测环境光照度？（ ）
A. 温度传感器
B. 湿度传感器
C. 光照度传感器
D. 压力传感器

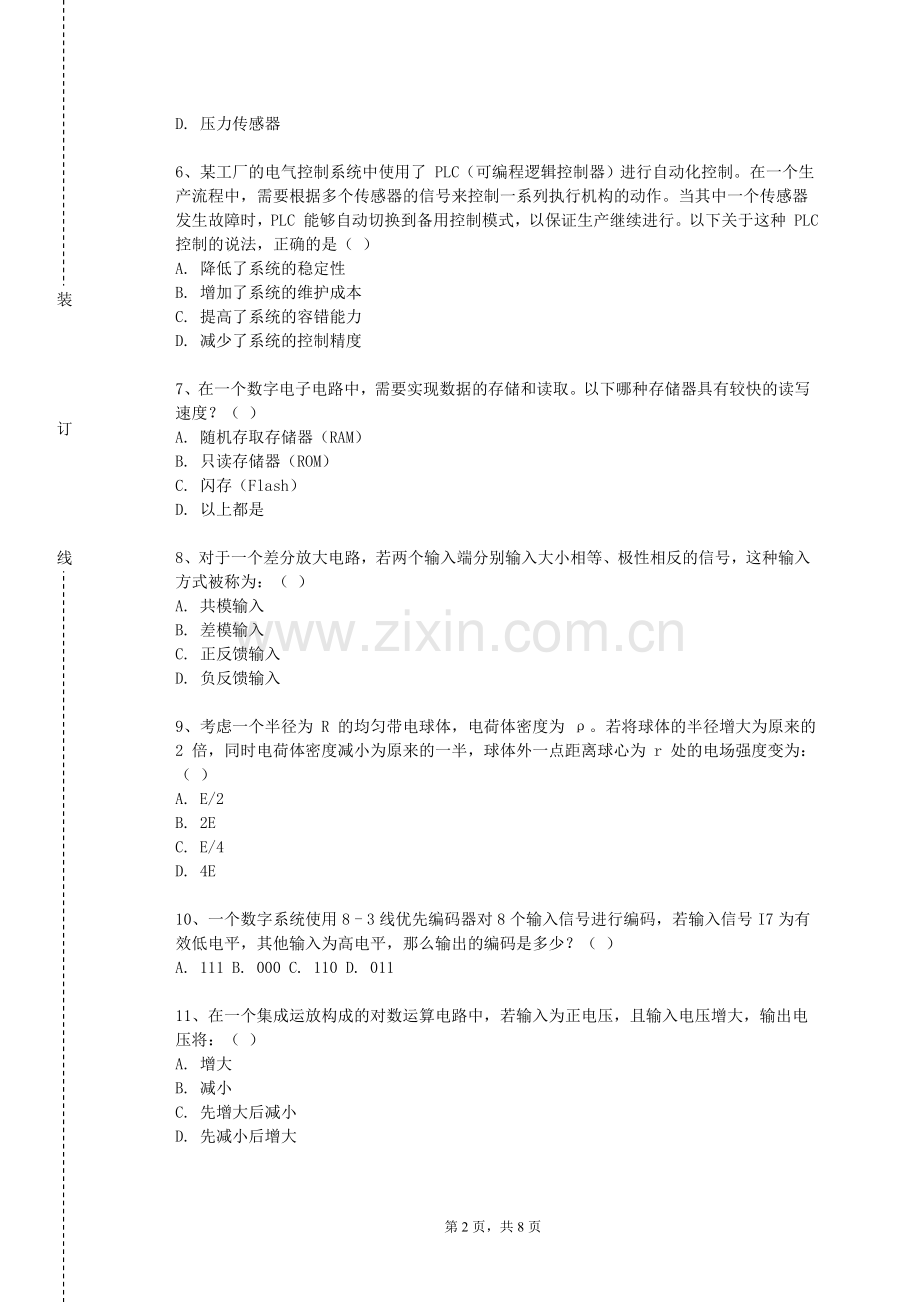

6、某工厂的电气控制系统中使用了 PLC（可编程逻辑控制器）进行自动化控制。在一个生产流程中，需要根据多个传感器的信号来控制一系列执行机构的动作。当其中一个传感器发生故障时，PLC 能够自动切换到备用控制模式，以保证生产继续进行。以下关于这种 PLC 控制的说法，正确的是（ ）
A. 降低了系统的稳定性
B. 增加了系统的维护成本
C. 提高了系统的容错能力
D. 减少了系统的控制精度

7、在一个数字电子电路中，需要实现数据的存储和读取。以下哪种存储器具有较快的读写速度？（ ）
A. 随机存取存储器（RAM）
B. 只读存储器（ROM）
C. 闪存（Flash）
D. 以上都是

8、对于一个差分放大电路，若两个输入端分别输入大小相等、极性相反的信号，这种输入方式被称为：（ ）
A. 共模输入
B. 差模输入
C. 正反馈输入
D. 负反馈输入

9、考虑一个半径为 R 的均匀带电球体，电荷体密度为 ρ。若将球体的半径增大为原来的 2 倍，同时电荷体密度减小为原来的一半，球体外一点距离球心为 r 处的电场强度变为：（ ）
A. E/2
B. 2E
C. E/4
D. 4E

10、一个数字系统使用 8 - 3 线优先编码器对 8 个输入信号进行编码，若输入信号 I7 为有效低电平，其他输入为高电平，那么输出的编码是多少？（ ）
A. 111 B. 000 C. 110 D. 011

11、在一个集成运放构成的对数运算电路中，若输入为正电压，且输入电压增大，输出电压将：（ ）
A. 增大
B. 减小
C. 先增大后减小
D. 先减小后增大

12、在一个数字系统中，需要对数据进行存储。以下哪种存储器件具有非易失性、可擦写的特点？（ ）
A. 静态随机存取存储器（SRAM）
B. 动态随机存取存储器（DRAM）
C. 只读存储器（ROM）
D. 闪存（Flash）

13、在一个场效应管放大电路中，若采用自给偏压电路，以下关于其特点的描述，错误的是：（ ）
A. 适用于增强型场效应管
B. 电路结构简单
C. 输入电阻较高
D. 稳定性较好

14、在集成运放的内部电路中，通常采用恒流源电路来提供偏置电流，其主要目的是：（ ）
A. 提高放大倍数
B. 增大输入电阻
C. 提高电路的稳定性
D. 降低输出电阻

15、在一个工业自动化控制系统中，需要对电机的转速进行精确控制。以下哪种控制方式最适合用于这种场景？（ ）
A. 开环控制
B. 闭环控制
C. 模糊控制
D. 神经网络控制

16、在一个电子设备的通信接口中，需要实现数据的传输和接收。以下哪种通信协议通常被用于短距离无线通信？（ ）
A. Wi-Fi
B. Bluetooth
C. ZigBee
D. 以上都是

17、在某电气控制系统中，需要对一个直流电机进行调速。采用了 PWM 技术，PWM 信号的占空比为 70%，电源电压为 24V，那么电机两端的平均电压是多少？（ ）
A. 16.8V
B. 18.2V
C. 19.6V
D. 20.4V

18、在一个电子设备的控制系统中，需要实现对温度的远程监测和控制。以下哪种技术可以实现温度的远程监测和控制？（ ）
A. 传感器技术
B. 通信技术
C. 控制技术
D. 以上都是

19、数字电路中的触发器可以存储数据。对于一个 T 触发器，当 T=1 时，在时钟上升沿到来时，触发器的状态会如何变化？（ ）
A. 翻转
B. 保持不变
C. 置为高电平
D. 置为低电平

20、在一个直流电源中，桥式整流电路的输出电压平均值为 18V，若每个二极管的导通压降为 0.7V，那么输入交流电压的有效值约为多少？（ ）
A. 16V B. 18V C. 20V D. 22V

21、对于一个场效应管，其开启电压为 2V，当栅源电压为 1.5V 时，该场效应管处于：（ ）
A. 截止区
B. 可变电阻区
C. 恒流区
D. 不确定

22、在一个电气设备的控制系统中，需要对电机的转速进行反馈控制。常用的转速传感器有光电编码器、霍尔传感器等。光电编码器精度高，但对安装要求严格；霍尔传感器安装方便，但精度相对较低。以下关于转速传感器选择的说法，正确的是（ ）
A. 精度要求高时应选择霍尔传感器
B. 安装空间有限时应选择光电编码器
C. 考虑成本时应优先选择光电编码器
D. 根据具体应用需求综合考虑选择

23、已知一个场效应管的输出特性曲线，在 V GS = 2V 时，漏极电流 I D 从 1mA 变化到 2mA，对应的 V DS 从 5V 变化到 6V。请问该场效应管的跨导约为多少？（ ）
A. 500μS B. 1000μS C. 1500μS D. 2000μS

24、在一个数字电路实验中，需要观察信号的逻辑关系。以下哪种仪器最适合用于这个目的？（ ）
A. 示波器
B. 万用表
C. 逻辑分析仪
D. 频率计

25、在一个多级放大电路的频率响应中，上限截止频率主要由哪一级电路决定：（ ）
A. 输入级
B. 中间级
C. 输出级
D. 频率响应最差的那一级

26、在一个电气设备的安装过程中，需要进行接地保护。以下哪种接地方式是最常用的？（ ）
A. 工作接地
B. 保护接地
C. 重复接地
D. 防雷接地

27、在一个电气控制系统中，使用了一个电流互感器来测量大电流。电流互感器的变比为 100:5，测量仪表显示的电流为 2A，实际电流是多少？（ ）
A. 20A
B. 40A
C. 200A
D. 400A

28、有一个复杂的电力网络，包含多个电源和负载，其中有一个节点的注入电流之和为 5A，流出电流之和为 3A。根据基尔霍夫电流定律，该节点与外部电路相连的支路中，电流的大小和方向应为（ ）
A. 2A，流入节点
B. 2A，流出节点
C. 8A，流入节点
D. 8A，流出节点

29、电气控制中，常常需要对电路进行保护。除了断路器和熔断器外，还可以使用漏电保护器。漏电保护器能够检测到电路中的漏电电流，并及时切断电源，保护人身安全。以下关于漏电保护器的描述，错误的是（ ）
A. 适用于所有的电气电路
B. 动作电流和动作时间可以调整
C. 安装时应注意接线正确
D. 定期需要进行测试和维护

30、在一个由理想运放构成的积分运算电路中，输入电压为方波，周期为 10ms，幅度为 1V，电容为 1μF，电阻为 100kΩ。经过 50ms 后，输出电压约为多少？（ ）
A. -5V B. -4V C. 4V D. 5V

31、在一个差分放大电路中，两输入端的信号分别为 u i1 = 10mV，u i2 = 6mV，差模增益 A d = 50，共模抑制比 K CMR = 1000。请问输出电压 u o 约为多少？（ ）
A. 200mV B. 220mV C. 400mV D. 440mV

32、在一个电气自动化系统中，使用了 PLC 和触摸屏进行控制和监控。触摸屏可以显示系统的运行状态、参数设置等信息，并接收操作人员的输入。PLC 则负责执行控制逻辑。以下关于 PLC 与触摸屏通信的描述，正确的是（ ）
A. 通信协议通常由触摸屏厂家确定
B. 通信速度对系统性能影响不大
C. 可以通过无线方式进行通信
D. 通信线路的长度没有限制

33、对于一个静电场，其电势满足拉普拉斯方程 ∇^2φ = 0 。已知在一个二维平面上，电势 φ = x^2 - y^2 ，则在点 (1, 1) 处的电场强度的 x 分量为：（ ）
A. -2
B. 2
C. 0
D. 4

34、一个电气控制系统中，有一个由电容和电阻组成的 RC 滤波电路，用于平滑直流电源的输出电压。若电容的值增大，滤波效果会如何变化？（ ）
A. 变好
B. 变差
C. 不变
D. 先变好后变差

35、某集成运放的单位增益带宽为 1MHz，开环增益为 100dB。若要使闭环增益为 20dB，请问该电路的带宽约为多少？（ ）
A. 10kHz B. 20kHz C. 50kHz D. 100kHz

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、电力系统中的输电线路参数包括（ ）
A. 电阻
B. 电抗
C. 电纳
D. 电导

2、在数字电路的设计中，考虑电磁兼容性时需要注意（ ）
A. 布线的合理性
B. 元件的布局
C. 屏蔽和接地
D. 电源的滤波

3、在电子电路的电磁兼容（EMC）标准中，以下哪些方面是需要符合的？（ ）
A. 辐射发射限值
B. 传导发射限值
C. 抗扰度要求
D. 静电放电要求

4、在电子系统的可靠性评估中，以下哪些方法是常用的？（ ）
A. 故障模式影响及危害性分析（FMECA）
B. 可靠性框图法
C. 蒙特卡罗模拟法
D. 故障树分析法（FTA）

5、在电力系统的规划设计中，需要考虑以下哪些因素？（ ）
A. 负荷预测
B. 电源布局
C. 电网结构
D. 环境保护

6、以下哪些是电气控制系统中的转换开关？
A. 万能转换开关
B. 组合开关
C. 凸轮开关
D. 闸刀开关

7、在直流稳压电源的效率提升中，以下哪些方法可以采用？（ ）
A. 采用高效的整流器件 B. 优化变压器设计 C. 降低调整管的压降 D. 减少滤波电容的容量

8、以下哪些因素会影响电气控制系统的稳定性？
A. 控制器参数
B. 负载特性
C. 电源质量
D. 线路布局

9、以下关于静电场中的电偶极子，表述恰当的有（ ）
A. 由两个等量异号的点电荷组成 B. 场强与距离的三次方成反比 C. 具有一定的电偶极矩 D. 在外电场中会受到力矩作用

10、以下关于电力系统中的需求响应的描述，正确的有（ ）
A. 引导用户改变用电行为
B. 可以平衡电力供需
C. 包括价格型和激励型
D. 有助于提高系统效率

三、简答题（本大题共3个小题，共15分)
1、（本题5分）分析图中所示的移位寄存器电路，说明其工作原理和功能。

2、（本题5分）说明磁偶极子的场分布特点。

3、（本题5分）简述触发器的基本类型及特点，如RS触发器、JK触发器和D触发器。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）一个智能电网的分布式能源接入需要考虑电网的稳定性和可靠性。请分析智能电网分布式能源接入的关键技术和实现方法，包括逆变器控制、电网同步、能量管理等方面，并说明在实际应用中应注意的问题。

2、（本题10分）电气设备的可靠性评估指标体系是重要的评价工具。请分析电气设备可靠性评估指标体系的构建方法和指标内容，讨论如何提高评估的准确性和可靠性。

3、（本题10分）一个风力发电场的风机叶片在运行一段时间后出现了裂纹和疲劳损伤，威胁到风机的安全运行。请分析叶片损伤的原因，如气动载荷不均、材料老化、制造缺陷等，并探讨如何通过监测技术、维护策略和叶片设计改进来延长叶片的使用寿命。
