第五组隧道支护.ppt

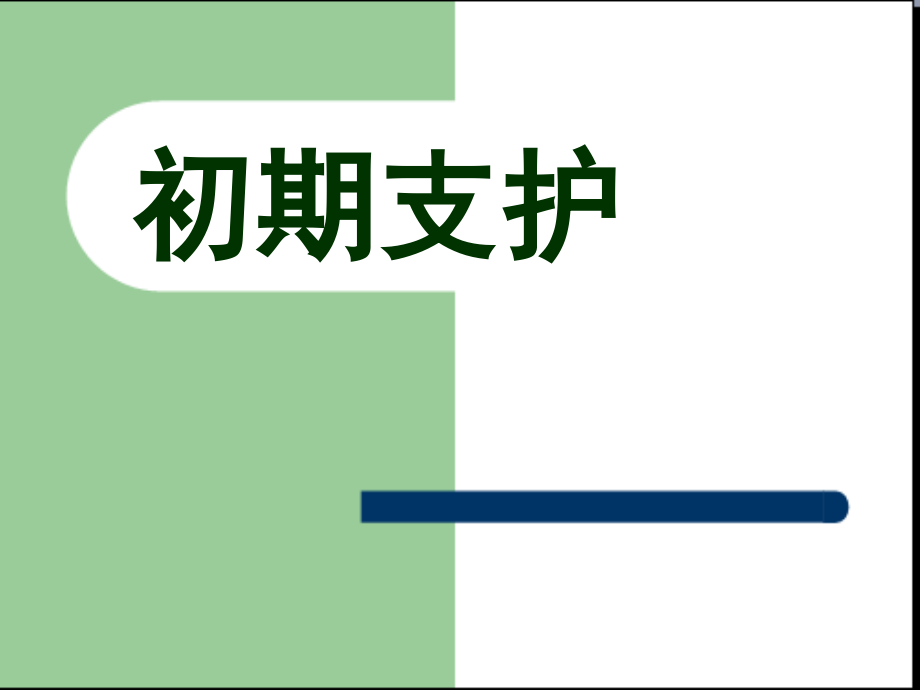

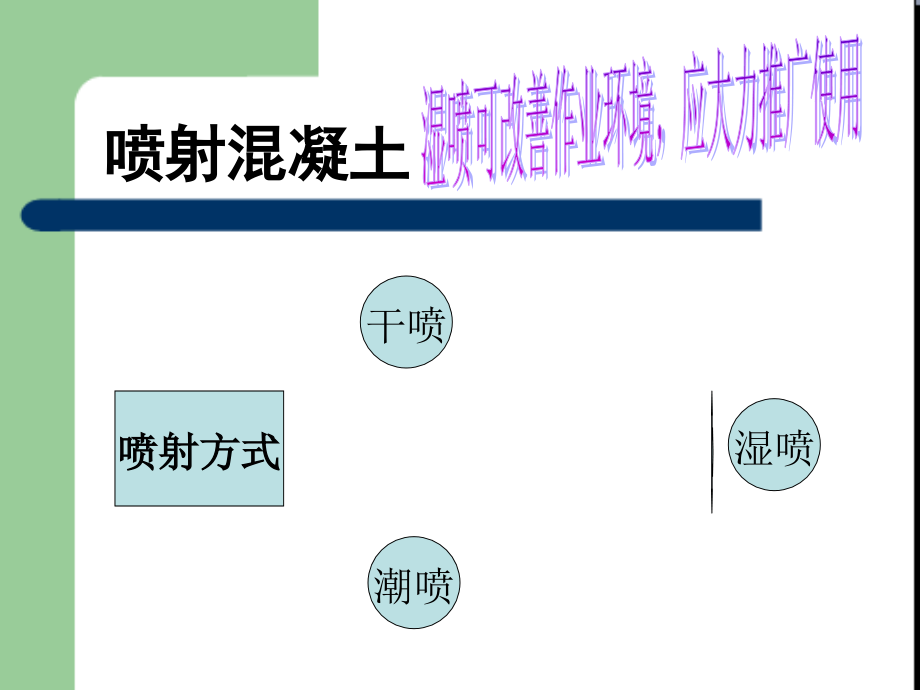

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,初期支护,喷射混凝土,喷射方式,干喷,潮喷,湿喷,湿喷可改善作业环境，应大力推广使用,搅拌机,湿式喷射机,细集料,水,水泥,粗集料,外加剂,速凝剂,压缩空气,喷射砼,湿喷工艺流程,湿喷机具,潮喷,机具,干喷机具,喷射作业,控制,喷嘴与受喷岩面之间的距离,，在喷头上接一个直径为,100mm,，长为,0.8-1.0,的塑料拢料管。,一次喷射厚度及各喷层之间的间歇时间，喷层,较厚时分层喷射,。,喷射分区与顺序，按照,分段、分片、分层、自上而下的顺序进行。,锚杆,机械式锚固锚杆,黏结式锚固锚杆,混合式锚杆,摩擦式锚固锚杆,种类,锚杆,锚杆,锚杆施工,砂浆锚杆施工,确定材料及配合比,灌浆设备,钻孔,注浆及安装锚杆,安装垫板,锚杆的质量检查,钢架支撑,型钢：工字型钢、,H,型钢、槽钢、,U,型钢、钢管及钢轨等材料。,格栅网构钢架及特点：,1,，,钢度大，可提供较大的早期支护刚度。,2,，,质量轻、加工容易对隧道断面适应性好。,3,，与锚杆，钢筋网，砼良好结合，增强支护的有效性。,4,，,易于超前支护、小导管行成整体，增强支护作用。,钢架支护,大管棚,超前支护,大管棚施工工艺,大管棚超前支护技术：指,利用,钢拱架与沿开挖轮廓线，以较小的外插角，向开挖面前方打入钢管,或钢插板构成的棚架，对开面前方围岩进行超前支护的一种开挖,适用范围：双线,围岩的洞口浅埋地段。,1,、大管棚注浆能有效地阻止古滑坡堆积层滑移。,2,、大管棚内加入钢筋笼并注浆后，管棚支护具有,刚度大、结构强度高、承载能力强等优点,，能够加大一次支护的长度，减少超前支护的次数，缩短工作时间，早日进洞。,优点,清孔,管棚结构要满足设计要求,各种参数要与围岩地质相适应，管径的要求，外插角、搭接长度,钢拱的安装要,精确,第一钢管前端呈锥形，以利于导向插入，自上而下,接头采用厚壁管箍，上满丝扣,水泥浆应满足灌注要求,若出现,卡钻坍孔，应注浆再钻,施工要点,1,钻孔前，精确测定孔的平面位置、倾角、外插角。,2,钻孔仰角的确定应视钻孔深度及钻杆强度而定，一般控制在,1,1.5,，钻机最大下沉量及左右偏移量为钢管长度的,1%,左右，并控制在,20 cm,30 cm,。,质量检测,3,严格控制钻孔平面位置，管棚不得侵入隧道开挖线内，相邻的钢管不得相撞和立交。,4,经常量,测孔的斜度,，发现误差超限及时纠正。,5,掌握好开钻与正常钻进的压力和速度，防止断杆。,超前小导管注浆,提前把导管插进围岩里（就是石头里），然后对导管注浆。待导管内砼达到设计要求强度后，再进行隧道开挖。,适用范围：适用于,一般软弱地层及地下水丰富的软弱破碎围岩。一般,适用于地质不良地段（,V,级围岩等,特点：初期支护效果明显、施工性好、安全性高,。,超前小导管注浆,1,正式注浆前应在洞进行,注浆试验,，以检验注浆设备的选型、配备是否恰当。,2,导管加工由现场专业车间进行，其注浆孔用钻床成孔，尾部加焊直径为,6,管箍，并经质检人员检验合格方可交付使用,施工要点,技术措施,严格控制,配合比和浆液凝胶时间,，选配合比后，用凝胶时间控制调节配合比，并测定注浆结实体的强度，选定最佳配合比。,注浆时,严格控制注浆压力，终压必须必须达到设计强度要求，,并稳压。,（,三）施工注意事项,（,1,）、施工过程中要严格按照设计布眼。,（,2,）、钢管外插角要严格控制在,10,0,30,0,以内。,（,3,）、操作过程中要严格,规范,程序操作。,（,4,）、钢管要与拱架焊接牢固，注浆后注浆孔要堵塞密实。,注浆异常现象的处理,a,、串浆时及时,堵塞串浆孔。,b,、泵压突然升高时，可能发生堵管，应停机检查。,c,、进浆量很大，压力长时间不升高，应重新调整浆液浓度及配合比，缩短胶凝时间。,二次衬砌,二次衬砌是,隧道工程施工在初期支护内侧施作的模筑混凝土衬砌，,与初期支护共同组成,复合式衬砌,。,用混凝土等材料修建的内层衬砌，以达到加固支护、优化路线防排水系统、方便设置通讯、照明、监测等设施的作用。,隧道二次衬砌施工程序为：,先施工仰拱、填充及矮边墙砼，待其强度达规定龄期以后，衬砌台车就位，浇注边墙及拱砼。,一、仰拱、填充砼浇筑,仰拱、填充的开挖每循环只能施工,6,米长，按隧道宽度的一半施工，仰拱标高严格按测量技术的交底进行，,严禁欠挖，墙角纵向排水管以下的边墙混凝土与仰拱一次浇筑。,二,、,墙角纵向排水管以上到电缆沟盖板底的混凝土在仰拱、填充施工完后，混凝土达到,初凝,，才开始施工，矮边墙施钢模板进行施工。,三、隧道中心检查井,中心检查井必须用加工的,定型模板,进行施工，必须按检查井的尺寸进行加工。,四、中心排水管及墙角排水管,中心排水管及墙角排水管的位置必须按,测量组的测量资料进行施工，要严格控制中心排水管的平面位置与行车道中心线的位置一致,，边墙纵向排水管必须与线路平行布置。,五、洞身防排水施工,、,土工布采用水泥钉和热溶衬垫牢固固定在喷射砼面,（,2,）边墙及拱圈钢筋的一次安装成型，拱圈的主钢筋不允许在拱顶环向,80,度范围,内进行搭接；,、,防水板接缝均用真空加压法检测,、施工缝：按,每衬砌台车长一个环节全断面施作施工缝，,施工缝采用带注浆管膨润土橡胶遇水膨胀止水条施工；,、变形缝：,在衬砌变化断面、明暗洞交接处、,连续围岩中每,100,米以及距洞口,100,200,米范围衬砌每隔,30,米，均设置变形缝，缝宽,2,厘米；,六、边墙、拱圈砼浇筑,台车就位前检查防水板有无断裂、变形、孔洞等缺陷，以及是否有足够的展长余地，严禁挡头板等损坏防水板。,（,1,）片石混凝土的片石应距模板,5,厘米以上。、仰拱施工应结合拱墙施工抓紧进行，使结构,尽快封闭；,、仰拱浇筑前应清除,积水、杂物、虚渣；,、应使用拱架模板浇筑仰拱混凝土；,、,施工二次混凝土衬砌前，必须使其表面平整圆顺，凹凸量不得超过,5,厘米,二次衬砌施工注意事项,、混凝土拆模时，内外的温差不得大于,20,；,、加强养护，混凝土温度的变化速度不得大于,5/h,；,、二次衬砌背后严禁填塞片石。,、施工缝挡头木在每次拆除后要及时对侧面进行凿毛,.,Thank you!,
