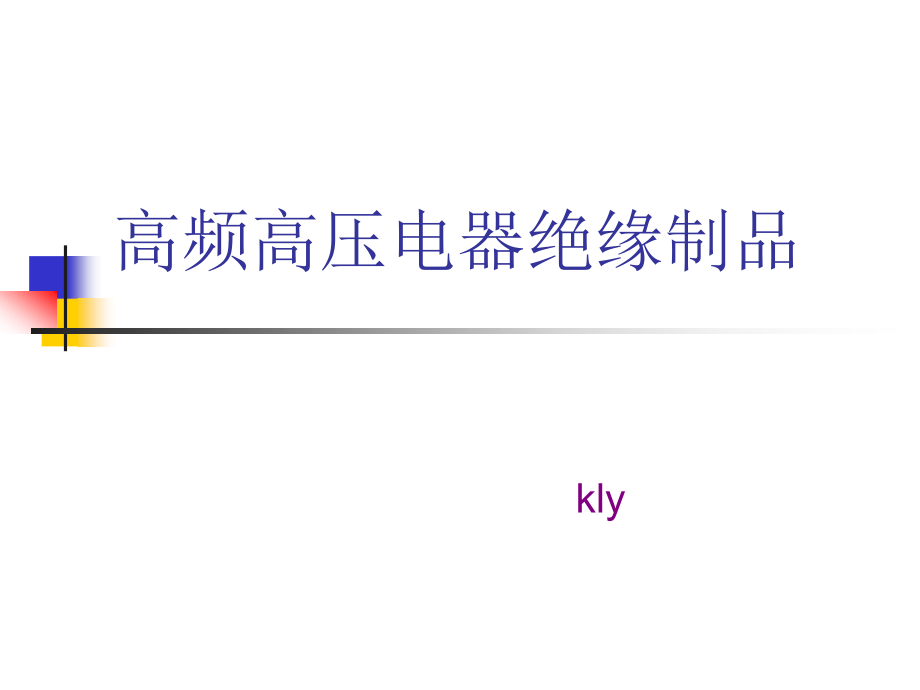

高频高压电器绝缘.ppt

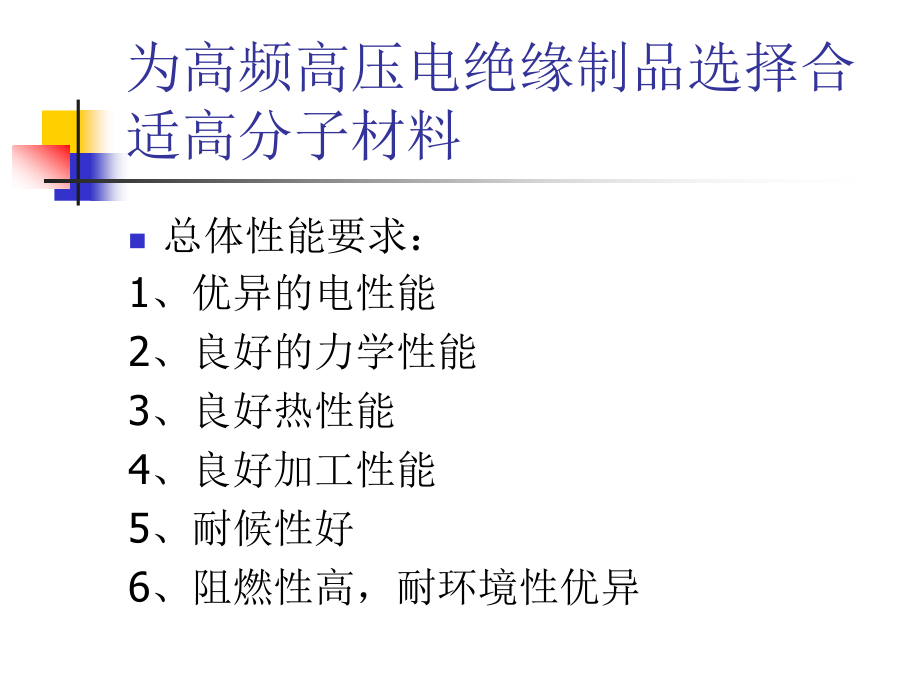

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,高频高压电器绝缘制品,kly,为高频高压电绝缘制品选择合适高分子材料,总体性能要求：,1,、优异的电性能,2,、良好的力学性能,3,、良好热性能,4,、良好加工性能,5,、耐候性好,6,、阻燃性高，耐环境性优异,初步选择可行性范围,MPPO,PF,XLPE,性能比较,MPPO,由,PPO,改性得到,MPPO,成型加工性能优异，成型收缩率小，尺寸稳定性好，吸水率低，并有良好电性能和耐热性能，遇热水不易分解，耐酸碱，密度低。,广泛用于定时器，超高频调频器，高压绝缘罩，绝缘套管，变压器屏蔽套。,MPPO,介电性能居工程之首,MPPO,树脂分子结构中无强极性基团，电性能稳定，可在广泛的温度及频率范围内保持良好的电性能，其介电常数（,2.5-2.7,）和介电损耗角正切（,0.4103,）是工程塑料中最小的，且几乎不受温度湿度频率影响。其体积电阻率是工程塑料中最高的，,MPPO,优异的电性能，广泛用于生产电器产品，尤其是耐高压部件，如彩色电视机中的行输出变压器（,FBT,）等，,酚醛树脂,以酚类化合物和醛类化合物经缩聚反应得到,原料价格便宜，生产工艺简单成熟，制造及加工设备投资少，成型加工容易，制品尺寸稳定，化学稳定性好，耐酸性强，但不耐碱，,XLPE,纯,PE,经过交联后的,XLPE,大大改进其耐热性和耐电晕性，适用于各类高压极高频电缆的绝缘及护层，,PE,已成电缆中用量第一大塑料原料，其中以,PE,的交联改性品种,XLPE,最为常用，其最高耐压级别高达,500KV,，并可广泛用于各类高频通信电缆，如长途对称高频电缆，市话电缆，同轴电缆，海底电缆及中继电缆等。,图表比较,材料,弯曲强度,介电强度,体积电阻率,介电损耗角正切值,相对介电常数,MPPO,125,24,10,17,0.0016,2.98,XLPE,1828,0.0002,2.3,Y,类,PF,（,Y2304,）,90,16,10,14,0.012,5.0,耐高频材料：,P,类,PF,牌号,P2301,P3301,P7301,P2701,填料,石英及其他矿物,云母及其他矿物,云母、石英,石英,树脂质量分数,35%40%,35%40%,35%40%,55%60%,原料,苯胺、苯酚、甲醛,苯胺、苯酚、甲醛,苯胺、苯酚、甲醛,苯胺、苯酚、甲醛,原料产地及成本比较,MPPO,PX9406-701/802,常州市瑞特工程塑料有限公司,34500(,元,/,吨,),常州,MPPO,N-120V,；,N-120VBK,浙江新长城进出口有限公司,33000(,元,/,吨,),余姚,PF,YPF-3008,上海鑫旺塑胶原料贸易有限公司,9000(,元,/,吨,),扬子石,化,XLPE 54503,东莞市常平焱兴塑胶原料经营部,13.5,元,/,公斤 广东东莞,最终选择结果,根据性能及价格综合考虑,最终选择,XLPE,拓展项目,拓展一,为绝缘胶带的生产选择合适的高分子材料：,聚酰亚胺、聚四氟乙烯、聚氯乙烯、聚酯,拓展项目,拓展二,为印刷线路板的生产选择合适的高分子材料：,BT,、,CE,、,BMI,、改性,EP,、,拓展项目,拓展三,为导电高分子材料的生产选择合适的材料：,聚苯胺（,PA,N,）、聚对亚苯基（,PP,P,）、聚乙炔（,P,A,）、聚对亚苯基乙炔（,PP,V,）、聚吡咯（,PP,Y,）、聚噻吩（,PT,H,）,拓展项目,拓展四,为抗静电剂高分子材料的生产选择合适的材料：,聚乙烯乙二醇甲基丙烯酸共聚物（,PEEA,）,-PA,PEO-ABS,PS,
