土建概论021.ppt

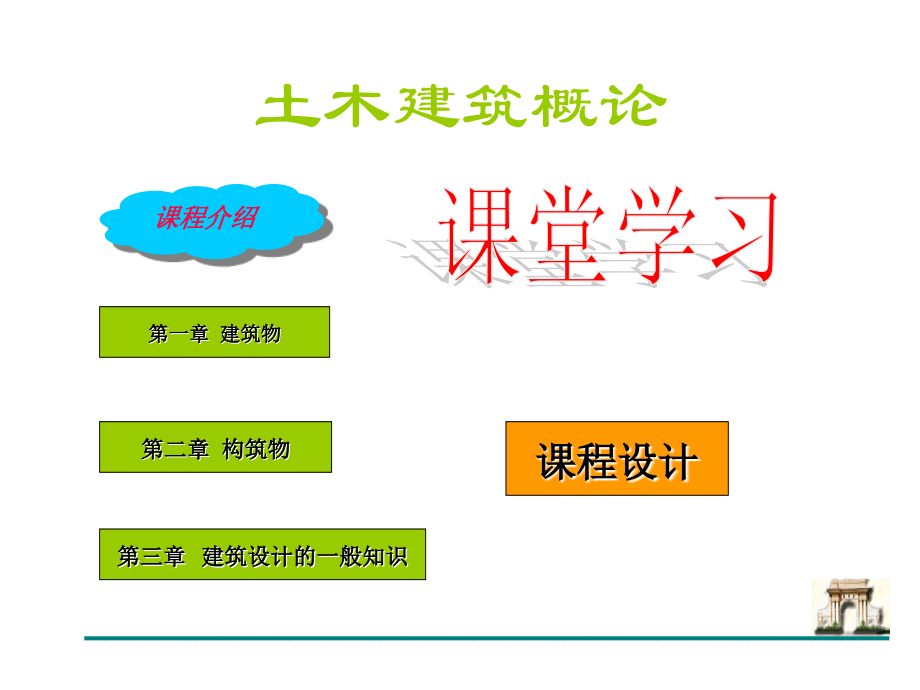

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,土木建筑概论,主 讲 马 金,课程介绍,课堂学习,第一章 建筑物,第二章 构筑物,第三章,建筑设计的一般知识,课程设计,土木建筑概论,课程介绍,一、参考教材,土木建筑工程概论,（高教出版社）,建筑概论,（建工出版社）,房屋建筑学,（建工出版社）,二、课程内容,介绍建筑物与构筑物,讲解一般建筑的基本构造,学习一般建筑设计的知识和方法,三、基本教学要求,了解我国现行基本建设程序。,了解建筑房屋的基本构造、结构、基础等基本土木工程知识。,学会一般的建筑设计方法。,四、教学内容与计划学时 （共,16,学时）,第一章、建筑物,1.1,建筑物的分类,1.1.1,按建筑物的使用情况分,1.1.2,按建筑物的层数分,1.1.3,按建筑物的承重构件分,1.1.4,按建筑物的承重结构分,1.2,房屋建筑的一般知识,1.2.1,建筑物的使用及安全要求,1.2.2,单一建筑物的空间构成,1.2.3,建筑空间组合设计构成,1.3,建筑物的基本构造,1.3.1,基础与地下室,1.3.2,墙,1.3.3,楼板层与地面,1.3.4,楼梯与台阶,1.3.5,屋顶,1.3.6,门窗,1.3.7,防震构造措施,1.4,一般工业厂房的基本结构和构造,1.4.1,承重结构的类型,1.4.2,单层厂房定位轴线的标定,1.4.3,一般单层厂房的构造知识,第二章、构筑物,2.1,水池,2.2,其它构筑物,第三章、建筑设计的一般知识,3.1,基本建设程序,3.2,建、构筑物的平、立、剖面设计,五、学习成绩评定,建议,:,考查；,1,学分。,六、,土木建筑概论,课程设计作业,设计内容,拟建一双层砖混建筑物，首层为给水加压泵房，二层为值班、化验室。总建筑面积不大于,300,平米。,设计要求：,（,1,）泵房内按三台机组考虑，每台机组的基础尺寸为：,1.8 m,0.9m,其间隔不小于,0.8m,。,（,2,）,泵房内要求设独立分隔的配电室，其面积不小于,20,平米。,（,3,）室内为自然通风。,（,4,）建筑总高度不超过,10m.,。,作业要求：,用计算机,按,1:100,的比例画出建筑平面（,1,、,2,层）、剖面（横、纵）图，要反应出：门、窗等建筑构造。,与本人联系：电话，,62773079,；,62781600,。,E-mail,，,majin,。,第一章 建筑物,第一节,建筑的分类,第二节,房屋建筑的一般知识,第三节,建筑的基本构造,第四节 一般工业厂方的基本结构和构造,建筑物：,是人们为从事生产、生活和各种社会活动需要，利用所掌握,的物质技术条件，运用科学规律和美学法则而创造的社会生活环境。,建筑物构成的基本要素,：,建筑功能；物质技术条件；建筑形象。,一、按建筑物的使用情况分,民用建筑：公共建筑；住宅建筑。,工业建筑：各种生产和生产辅助用房。,农业建筑：饲养牲畜、各类温室、贮存农机和农产品用房。,二、按建筑物的层数分,1,.,低层建筑：,3,层以下,2,.,多层建筑：,6,层以下,3,.,高层建筑：,10,层以上（高度,24,米以上）,第一节 建筑物的分类,图1,图2,图3,图4,图5,三、按建筑物的承重构件分,砖木结构：砖墙；木楼层和木屋架建造。,砖混结构：砖墙；钢筋混凝土楼板层、屋顶或木屋架建造。（,6,层以下）,钢筋混凝土结构：均用钢筋混凝土建造。（一般工业建筑、大型公共建筑）,钢结构：主要承重构建全部采用钢材。（多用于工业厂房和超大、超高的民用建筑）,四、按建筑物的承重结构分,以墙承重的梁板结构：一般多层建筑。,框架结构：承受竖向荷载。,剪力墙结构：抵抗水平方向的侧向力。,大跨度结构：折板、壳体、网架、悬索等。,图6,北京站,温室,第二节 房屋,建筑的,一般知识,一、建筑物的使用及安全要求,1,、建筑物的耐久年限和安全等级,1,）,安全性：正常施工和正常使用的条件下，受荷载、温差、沉降等因素影响其结构不发生破坏,。,2,）适用性：保持良好的工作性能。,3,）耐久性：在正常维护的条件下，应具有足够的耐久性。,一级耐久年限：,100,年以上；适用重要和高层建筑。,二级耐久年限：,50,100,年；适用一般建筑。,三级耐久年限：,25,50,年；适用次要的建筑。,四级耐久年限：,15,年以下；适用临时建筑。,1,）耐火等级,2,）防火间距,2,、建筑的耐火等级和防火间距,表1,表2,表一,建筑物的耐火等级,注：耐火等级是指从受火作用到失去支持能力的时间（以小时表示）,耐火等级,一、二级,三 级,四 级,防火间距,（,M,）,6,7,9,7,8,10,9,10,12,表三 民用建筑的防火间距,耐火等级,一、二级,三 级,四 级,防火间距 （,M,）,10,12,14,12,14,16,14,16,18,表二 厂房的防火间距,3,、地震烈度及抗震设防,地震震级：反映地震大小。,地震烈度：是指建筑物受地震影响的强弱程度。,抗震设防：执行国家标准，,建筑抗震设计规范,规范规定：在,6,9,度地震设防烈度区，其建筑物应进行抗震设计。,4,、建筑防雷设计,防雷分类：,一类建筑,制造、使用、贮存大量爆炸物品的建筑。,二类建筑,其电火花不易引起爆炸的制造、使用、贮存大量爆炸物品的建筑。,三类建筑,15m,以上的烟囱、水塔和孤立高耸的建筑。,防雷措施：,第一、二类建筑采取防直击雷、防雷电感应和雷电波侵入。,第三建筑，防雷措施同一、二类建筑，但标准要低。,常用防护措施,：,装设避雷针、架设避雷、网等，通过接地装置将雷电引入大地。其细节应遵照,规范,规定执行。,表3,表四 中国地震烈度表（择项）,二、单一建筑物的空间构成,房 间,交通联系,使用房间,辅助房间,一幢建筑,项 目,类 型,房间名称,面积定额,(m,2,/,人）,备 注,中小学校,普通教室,11.2,小学取低限,办公楼,一般办公室,3.5,不包括走廊,会议室,0.8,无会议桌,1.8,有会议桌,铁路客站,普通候车室,1.11.2,中型站,面 积：,1,、使用房间,形状和尺寸,：,房间形状,家具设备和使用活动对房间高度的要求,采光、通风等卫生要求：,民用房间采光等级表,2,、辅助房间,民用建筑：厨房、厕所、贮藏间等。（以学校厕所为例，男大便器,40,人,/,个；女大便器,20,人,/,个）,工业建筑：配合或直接为主要生产车间服务的用房。如，动力厂房、仓库等。,3,、交通联系,走道：,水平交通空间。应满足人流通行和紧急疏散，还应考虑搬运家具及特殊使用要求。常用宽度：,办公楼：内，,1.62.2m;,外，,1.32.2m,教学楼：内，不小于,2.1m;,外，不小于,1.8m,医 院：内，单侧候诊，不小于,2.1m;,双侧候诊外，不小于,2.7m,楼梯、电梯：,垂直交通联系。主要楼梯，次要楼梯，消防楼梯；电梯等,。,门厅、出入口：,建筑物的内外过渡、人流集散的枢纽。其总宽度应不小于通向该门厅的过道、楼梯宽度的总和。,三、建筑空间组合设计构成,建筑物是由若干个房间组合而成。处理好各房间之间的关系，使 它们有机的组合起来，构成一幢完美的建筑。,1,、房间空间组合的原则：,2,、建筑空间组合的形式,功能合理、紧凑,结构经济合理,设备管线布置简捷集中,体型简洁、构图完整,走道式组合,套间式组合,大厅式组合,单元式组合,混合式组合,图7,图8,图9,一、基础与地下室,1,、地基与基础：建筑物与土层直接接触的部分称为基,2,、基础的作用：承受建筑物的全部荷载。,3,、基础的埋置深度：,4,、基础的类型与构造：,第三节,建筑的,基本构造,一般要求冰冻线以下，地下水位以上。,一般民用建筑其基础埋深不小于,0.5m,。,埋深大于,4m,的称深基础。,条形基础,独立基础,箱形基础,桩基础,础。支撑建筑物重量的土层叫地基。,图9,图10,图11,图12,图13,二、地下室的防潮与防水,一般做法：外墙外侧,20,厚水泥砂浆抹面，然后冷底子油一道和热沥青两,道，最后外侧回填隔水层（灰土或粘土）,500,以上。,1,、,地下室：建筑物中处于地面以下的房间。可以是一层，也可多层。,2,、地下室的防潮：,3,、地下室的防水,：,当地下水位较高时，要考虑对地下室外墙的影响。,常见的防水做法：,柔性防水：卷材防水为主。,刚性防水：钢筋混凝土。,4,、管道穿墙、壁及基础的构造处理,普通穿壁做法：,刚性防水穿壁做法：,柔性防水套管穿壁做法：,图14,图15,三、墙,1,、墙的类型及结构布置,1,）按其位置：内墙，外墙。,2,）按结构受力：承重，非承重。,3,）按材料和构造方式：实体、空体；横墙、纵墙。,2,、砖墙构造,1,）材料,砖：烧结普通砖（标准机制砖）尺寸：,240 x115x53,强度：,MU30;MU25;MU20;MU15;MU10;MU7.5(,强度递减）,砂浆：砌筑、抹面、装饰、防水砂浆。,强度：,M15;M10;M7.5;M5;M2.5;M1(,强度递减,常用为,M1,M5,）,混凝土和钢筋混凝土：可满足更高的承载要求。,图16,3,、墙体的组砌方式和厚度,4,、砖墙的细部构造,1,）墙脚,2,）墙身防潮,3,）勒脚,4,）窗台,5,）门、窗过梁,6,）圈梁,图17,四、楼板层与地面,楼板层,顶棚层,首层地面,五、楼梯与台阶,楼梯一般尺寸,钢混楼梯的构造,台阶,六、屋顶,平屋顶,坡屋顶,屋顶排水,七、门窗,木门窗,钢门窗,八、防震构造措施,第四节、工业建筑总平面和一般厂房的基本结构,一、总平面设计,功能分区,把功能相同或相近的建筑物、构筑物就近布置。,行政办公和生活福利区：办公和生活设施,生产区：工厂的主体，主要生产车间和生产构筑物,动力区：变配电站；锅炉房；压缩空气站,仓库区：原材料；半成品、成品,构筑物：泵房、水塔、水池,合理组织人货流,按生产工序分配物流，尽量人、货分流。,确定各车间相对位置,按工序,按动力消耗,车道宽度：单车，,3.5,4.0m;,双车，,6,7m,。,转弯半径：,R=6;9;12;15;18,。,厂区绿化：花草、树木。,二、一般单层厂房的构造知识,墙承重结构,一般为传混结构,骨架,承重结构,由横向骨架（屋架）、,柱,和基础及纵向联系梁、吊车梁等组成。,基本构件,柱,基础,吊车梁,屋顶结构,厂区道路及绿化,第一节、水池,一、水池分类,地上水池,地下水池,二、水池的设计要求,满足荷载下的强度要求,满足抗渗要求,满足耐腐蚀要求,满足稳定性（抗浮）要求,三、水池的荷载分析,池顶荷载,池壁荷载,池底荷载,第二章、构筑物,水塔由水箱、塔身和基础组成。多为钢筋混凝土建造。,第二节、其它构筑,一、水塔,二、烟囱,为火力发电、化工、冶金及锅炉房的附属构筑物。由筒壁、内衬和基础组成，由砖、钢筋混凝土、钢建造。,高度、直径：用途决定。,强度要求：荷载、风载、地震载荷。,第三章、建筑设计的一般知识,第一节、基本建设程序,建设项目建议书,可行性研究,计划任务书 （投资控制）,初步设计 （设计总概算）,技术设计 （修正）,施工图设计 （施工图预算）,施工,竣工验收,交付使用,第二节、建、构筑物的平、立、剖面设计,一、平面设计,1,、总平面,建筑场地的位置于大小,新建房屋的方位（用指北针表示）,新建房屋的首层地面与室外地坪及道路的绝对标高,场地内的道路布置和绿化安排,2,、建筑平面,建筑物及其组成房间的名称、尺寸、定位轴线和墙厚,走廊、楼梯位置及尺寸,门、窗位置、尺寸及编号,台阶、阳台、雨棚、散水的位置和细部尺寸,室内地面高度,首层平面图上应画出剖面图的剖切线,二、建筑立面,平行于建筑物各方向外墙面的正投影,反应建筑物的是内外地面、窗台、门窗顶、阳台、雨棚、檐口等标高,建筑立面所选用的材料、色彩和施工要求,三、建筑剖面,表示房屋内部的结构、分层和各部位关系,其数量根据需要决定,四、建筑详图,根据施工需要，反应建筑物的细部,外墙身详图,楼梯详图,
