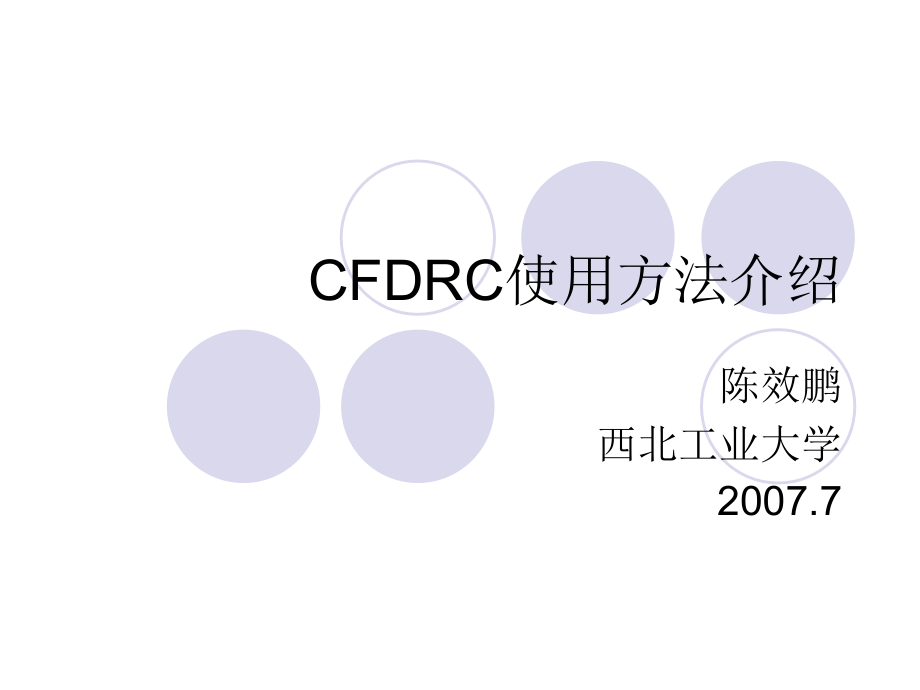

CFDRC使用方法介绍.ppt

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,CFDRC,使用方法介绍,陈效鹏,西北工业大学,2007.7,WWW.ESI-CFD.COM,CFD-GEOM,Geometry Modeling and Mesh Generation Tool,CFD-ACE+,Advanced CFD and,Multiphysics,Solver,CFD-FASTRAN,CFD Physics Solver,CFD-VIEW,Solution Analysis and Visualization Tool,内容,CFD-GEOM,使用介绍,CFD-ACE+,使用介绍,CFD-VIEW,使用介绍,CFD-GEOM,使用介绍,建立网格过程中所用的基本概念,界面,几何,拓扑,（,2004,以前版本）,网格与计算域,/,块（,domain/block,）,建立网格过程中所用的基本概念,几何元素：点、线、表面（,surface,）、体（,solid,）、,Loop,等,边（,edge,），,face,（结构网格）,BLOCK,（结构网格）,surface set,（非结构网格）,DOMAIN,（非结构网格）,界面,CFD-GEOM,的绘图工具栏,共有三个大的选项和若干子选项,大选项为：几何、拓扑和网格,其中几何选项下有点、直线、圆弧、椭圆、曲线、面、体、环、移动、旋转、投影、相交、截断、缩放和计算子项,拓扑选项下有组面创建、域创建和拓扑检查,网格选项下有结构线网格、非结构面网格、结构面网格、四面体网格、棱型网格和结构块网格,CFD-GEOM,的工具条,文件操作（新建模型、打开模型文件、保存文件和另存为）,编辑操作（剪切、复制、粘贴、删除、撤销和重做）,视图操作（透视视图、平行视图，前视图、后视图、左视图、右视图、上视图、下视图）,视图属性（颜色、显示关闭坐标系、设置旋转中心）,脚本操作（编辑,Python,脚本、运行最后一个脚本）,图像只显示轮廓,用网格显示表面,用阴影显示表面,显示隐藏网格,均匀阴影显示,光滑阴影显示,隐藏显示曲线,显示隐藏边界网格,屏蔽显示点、直线、曲线、面（,face,）、环（,loop,）、边界、网格关联边界、表面（,surface,）、块（,block,）、组面、域，全部显示和全部屏蔽,画点工具（前面的箭头为开启鼠标直接画点功能）,旋转、缩放视图,层,网格显示,边界条件和体积条件,打光效果,CFD-GEOM,的状态栏,几何,点,点击,create point-point,，在工具条,3,右面的编辑框内输入要创建点的坐标值（格式为,，中间为空格）,或者点击编辑框前面的箭头为白色，然后用鼠标在屏幕上需要画点的地方点击鼠标左键,按鼠标中键或者点击绘图工具栏的弹出对话框中的,apply,即创建了新的点,*注：在,CFDRC,软件中，鼠标中键一般的功能就是确认，相当于,apply,画点的工具除了直接画点以外还包括：偏移点、中心点、交点（线,-,线和曲线,-,面）、最近点（曲线,-,曲线）和直线,-,面的交点。,线,圆,二次曲线,曲线,表面,体,Loop,平移、复制、几何推出,转动,投影,相交,分劈,/,联合,比例（放缩）,拓扑,Domain Creation,Surface Set Creation,网格,Structured Edge Options,Structured Face Options,Structured Block Options,Unstructured Surface,Grid,Generate,Tetrahedral Grids,Generate tetrahedral grids,Add Volume Source to Domain,Generate Prismatic Grids,Generate Prismatic Grids,CFD-ACE+,界面、问题类型,模型,体积条件（,volume condition,）,边界条件,初始条件,求解控制,输出,执行,界面、问题类型,Please follow process,Continue,CFD-VIEW,使用介绍,菜单,作图工具,后处理,菜单,文件读写、视图控制对象列表栏,视图操作工具栏,视图控制工具栏：,显示轮廓、网格和实体。,隐藏、轮廓、点、网格、云图、,Surface,、色彩,Surface,、光滑,Surface,、,Flooded on,、矢量、,Hiden,line mode,、,tune line on/off,、,stream tube,、,stream ribbon,、,color on/off,、,vector on/off,、,Extra on/off,。,作图工具栏,等值面、,I,J,K,切面、,X,Y,Z,切面、任意切面、,I,J,K,直线、迹线、,Line-Probe,、,Probe,、,strip chart,（带状表格）、边界、图例、原点坐标系、轴坐标系、,bounds,（范围）、,Image box,、,Box,、,Oval,（卵形的）、直线、文本、编号,作图工具栏,实体对象（组合）选择,视图参数,显示的类型,比例参数,点光调节器,材质,直线、曲线设置,Point,magnitute,setting,colormap,setting,矢量图设置,对称面条件,结构网格,IJK,参数范围,动画,背景设置,计算器,CFD-VIEW,后处理,导入模型，合并两个分区为一个,group,；,操作面、边、体的显示或者隐藏，操作网格；,在列表框内进行对象的选择和操作；,将,group,切面，显示切面速度矢量图；,显示切面云图；,制作流线图；,制作等值面（簇），,显示等值线（簇）；,
