电子元器件的检测工艺 (1).ppt

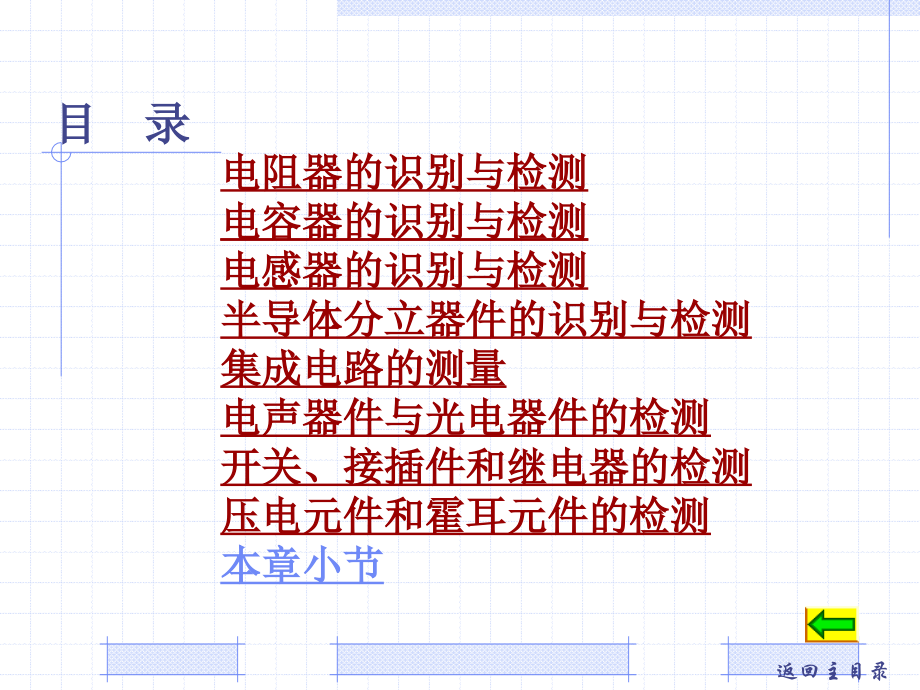

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,Page,*,第一章 电子元器件的检测工艺,本章重点：元器件的,识别与检测,本章难点：,半导体分立器件的识别与检测,压电元件和霍耳元件的检测,目 录,电阻器的识别与检测,电容器的识别与检测,电感器的识别与检测,半导体分立器件的识别与检测,集成电路的测量,电声器件与光电器件的检测,开关、接插件和继电器的检测,压电元件和霍耳元件的检测,本章小节,返回主目录,知识,1.,电阻器的识别与检测,电阻器（简称电阻）是在电子电路中用得最多的元件之一，在电路中起着限流和分压的作用。,电阻器从结构上可分为,:,固定电阻器和可变电阻器两大类,电阻器从从电阻的使用场合不同可分为：精密电阻器、大功率电阻器、高频电阻器、高压电阻器、热敏电阻器、光敏电阻器、熔断电阻器等。,常见电阻器的外型和图形符号如图所示,固定电阻器的阻值是固定不变的，阻值的大小即为它的标称阻值。固定电阻器按其材料的不同可分为碳膜电阻、金属膜电阻、线绕电阻器等。,可变电阻器的阻值可以在一定的范围内调整，它的标称阻值是最大值，其滑动端到任意一个固定端的阻值在,0,和最大值之间连续可调。可变电阻器又有可调电阻器和电位器两种,可调电阻器有立式和卧式之分，分别用于不同的电路安装。电位器就是在可调电阻器上再加一个开关，做成同轴联动形式，如收音机中的音量旋钮和电源开关就是一个电位器。,从电阻的使用场合不同可分为：精密电阻器、大功率电阻器、高频电阻器、高压电阻器、热敏电阻器、光敏电阻器、熔断电阻器等。,电阻器及电位器的型号由四个部分组成,第一部分,第二部分,第三部分,第四部分,用字母表示主称,用字母表示材料,用数字或字母表示特征,用数字表示序号,符号,意义,符号,意义,符号,意义,意义,R,W,电阻器,电位器,T,H,P,U,C,I,J,Y,S,N,X,R,G,M,碳膜,合成膜,硼碳膜,硅碳膜,沉积膜,玻璃釉膜,金属膜,氧化膜,有机实芯,无机实芯,线绕,热敏,光敏,压敏,1,，,2,3,4,5,7,8,9,G,T,X,L,W,D,普通,超高频,高阻,高温,精密,电阻器高压,电位器特殊函数,高功率,可调,小型,测量用,微调,多圈,包括：,额定功率,阻值,允许误差,精度等级等,1.1.1,电阻器的主要参数,1,、电阻器的阻值,电阻器上所标的阻值称为标称阻值。电阻器的实际阻值和标称值之差除以标称值所得到的百分数，为电阻器的允许误差。误差越小的电阻器，其标称值规格越多。电阻器上的标称阻值是按国家规定的阻值系列标注的，因此在选用时必须按阻值系列去选用，使用时将表中的数值乘以,10n,（,n,为整数），就成为这一阻值系列。如,E24,系列中的,1.8,就代表有,1.8,、,18,、,180,、,1.8k,、,180k,等系列电阻值。,2.,电阻的额定功率,电阻器在交直流电路中长期连续工作所允许消耗的最大功率，称为电阻器的额定功率,.,电阻的额定功率共分为,19,个等级，常用的有：,1/20W,，,1/8W,，,1/4W,，,1/2W,，,1W,，,2W,，,5W,，,10W,，,20W,等。,电阻器额定功率系列,种类,电阻器额定功率系列,/W,线绕电阻,0.05 0.125 0.25 0.5 1 2 3 4 8 10 16 25 40 50 75 100 150 250 500,非线绕电阻,0.05 0.125 0.25 0.5 1 2 5 10 25 50 100,常用固定电阻器的标称阻值系列,系列,允许误差,电 阻 系 列 标 称 值,E24,1.0 1.1 1.2 1.3 1.5 1.6 1.8 2.0 2.2 2.4 2.7 3.0,3.3 3.6 3.9 4.3 4.7 5.1 5.6 6.2 6.8 7.5 8.2 9.1,E12,1.1 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.6 6.8 8.2,E 6,1.0 1.5 2.2 3.3 4.7 6.8,常用电阻器的允许误差等级,允 许 误 差,0.5%,1%,5%,10%,20%,等 级,005,01,文字符号,D,F,J,K,M,直接标志法,对小于,1000,的阻值只标出数值，不标单位；对,K,、,M,只标注,K,、,M,。精度等级标,或,级，,级不标明。,色环标志法,阻值和允许误差在电阻器上常用的标志方法有,：,文字符号法,将需要标志的主要参数与技术指标用文字和数字符号有规律的标志在产品表面上。如：,欧姆 用,表示；千欧用,k,表示；兆欧（,106,）用,M,表示；吉欧（,109,）用,G,表示；太欧（,1012,）用,T,表示。,精密电阻器五道色环标注,精密电阻器一般用五道色环标注，它用前三道色环表示三位有效数字，第四道色环表示,10,n,（,n,为颜色所代表的数字），第五道色环表示阻值的允许误差。,采用色环标志的电阻器，颜色醒目，标志清晰，不易退色，从不同的角度都能看清阻值和允许偏差。目前在国际上都广泛采用色标法。,电阻的额定功率,电阻器在交直流电路中长期连续工作允许消耗的最大功率，称为电阻器的额定功率,.,电阻的额定功率系列见表,1.6,所示，共分为,19,个等级，常用的有：,1/20W,，,1/8W,，,1/4W,，,1/2W,，,1W,，,2W,，,5W,，,10W,，,20W,等。各种功率的电阻器在电路图中的符号如图所示。,电阻器额定功率系列,种类,电阻器额定功率系列,/W,线绕电阻,0.05 0.125 0.25 0.5 1 2 3 4 8 10 16 25 40 50 75 100 150 250 500,非线绕电阻,0.05 0.125 0.25 0.5 1 2 5 10 25 50 100,电阻器额定功率的符号表示,电位器的分类,按电阻体所用的材料可将电位器分为碳膜电位器,(WT),、金属膜电位器,(WJ),、有机实心电位器,(WS),、玻璃釉电位器,(WI),和线绕电位器,(WX),等。,按电位器的结构可将电位器分成单圈电位器、多圈电位器、单联电位器、双联电位器和多联电位器；开关的形式又有旋转式、推拉式、按键式等。,按阻值调节的方式又可分为旋转式和直滑式两种。,碳膜电位器,碳膜电位器主要由马蹄形电阻片和滑动臂构成，其结构简单，阻值随滑动触点位置的改变而改变。碳膜电位器的阻值范围较宽（,100,4.7M,），工作噪声小、稳定性好、品种多，因此广泛用于无线电电子设备和家用电器中。电位器实物图和符号及连接方法如图所示,.,线绕电位器,由合金电阻丝绕在环状骨架上制成。其优点是能承受大功率且精度高，电阻的耐热性和耐磨性较好。其缺点是分布电容和分布电感较大，影响高频电路的稳定性，故在高频电路中不宜使用。,直滑式电位器,其外形为长方体，电阻体为板条形，通过滑动触头改变阻值。直滑式电位器多用于收录机和电视机中，其功率较小，阻值范围为,470,2.2 M,。,方形电位器,这是一种新型电位器，采用碳精接点，耐磨性好，装有插入式焊片和插入式支架，能直接插入印制电路板，不用另设支架。常用于电视机的亮度、对比度和色饱和度的调节，阻值范围在,470,2.2 M,，这种电位器属旋转式电位器。,1.1.2,普通电阻器与电位器的测试,普通电阻器,在具体测量时应注意以下几点：,合理选择量程,注意调零,电位器的测试,先测量电位器的总阻值，即两端片之间的阻值 应为标称值，然后再测量它的中心端片与电阻体的接触情况。,测试要求,电位器的总阻值要符合标志数值，电位器的中心滑动端与电阻体之间要接触良好，其动噪声和静噪声应尽量小，其开关应动作准确可靠。,检测方法,先测量电位器的总阻值，即两端片之间的阻值应为标称值，然后再测量它的中心端片与电阻体的接触情况。将一只表笔接电位器的中心焊接片，另一只表笔接其余两端片中的任意一个，慢慢将其转柄从一个极端位置旋转至另一个极端位置，其阻值则应从零（或标称值）连续变化到标称值（或零）。,知识,2,、电容器的识别与检测,电容器的概念,电容器,(,简称电容,),是一种能存储电能的元件，其特性可用,12,字口诀来记忆：通交流、隔直流、阻低频、通高频。电容器在电路中常用作耦合、旁路、滤波、谐振等用途。,电容器的分类,电容器按结构可分为固定电容和可变电容，可变电容中又有半可变（微调）电容和全可变电容之分。电容器按材料介质可分为气体介质电容、纸介电容、有机薄膜电容、瓷介电容、云母电容、玻璃釉电容、电解电容、钽电容等。电容器还可分为有极性和无极性电容器。,常见电容器的外型和图形符号,第一部分,第二部分,第三部分,第四部分,用字母表示主体,用字母表示材料,用字母表示特征,用数字或字母表示序号,符号,意义,符号,意义,符号,意义,意义,C,电容器,C,I,O,Y,V,Z,J,B,F,L,S,Q,H,D,A,G,N,T,M,E,瓷介,玻璃釉,玻璃膜,云母,云母纸,纸介,金属化纸,聚苯乙烯,聚四氟乙烯,涤纶,聚碳酸脂,漆膜,纸膜复合,铝电解,钽电解,金属电解,铌电解,钛电解,压敏,其它电解材料,T,W,J,X,S,D,M,Y,C,铁电,微调,金属化,小型,独石,低压,密封,高压,穿心式,包括：,品种、尺寸代号、温度特性、直流工作电压、标称值、允许误差、标准代号等,电容器型号命名法,1.,电容器的主要参数,1,、电容器的标称容量与允许误差,在电容器上标注的电容量值，称为标称容量。标准单位是法拉,(F),常用的是微法（,F,）、纳法,(,nF,),、皮法,(pF),，它们之间的换算关系为,:1F=106F=109nF=1012pF,。电容器的标称容量与其实际容量之差，再除以标称值所得的百分比，就是允许误差。,2,、电容器的额定耐压,电容器的额定耐压是指在规定温度范围下，电容器正常工作时能承受的最大直流电压。固定式电容器的耐压系列值有：,1.6,、,6.3,、,10,、,16,、,25,、,32*,、,40,、,50,、,63,、,100,、,125*,、,160,、,250,、,300*,、,400,、,450*,、,500,、,1000V,等（带*号者只限于电解电容使用）。耐压值一般直接标在电容器上，但有些电解电容器在正极根部用色点来表示耐压等级，如,6.3V,用棕色，,10 V,用红色，,16 V,用灰色。电容器在使用时不允许超过这个耐压值，若超过此值，电容器就可能损坏或被击穿，甚至爆裂。,电容器的允许误差等级,级别,01 02 ,允许误差,1%,2%,5%,10%,20%+20%,30%+50%,20%+100%,10%,误差的标志方法一般有三种：,（,1,）将容量的允许误差直接标志在电容器上。,（,2,）用罗马数字,、,、,分别表示,5%,10%,20%,。,（,3,）用英文字母表示误差等级。用,J,、,K,、,M,、,N,分别表示、,30%,；用,D,、,F,、,G,分别表示,0.5%,、,1%,、,2%,；用,P,、,S,、,Z,分别表示,100,0%,、,50,20%,、,80,20%,。,固定电容器容量的标称值系列,电容器类别,允许误差,标称值系列,高频纸介质、云母介质,玻璃釉介质,高频（无极性）有机薄膜介质,5%,1.0 1.1,1.1,1.3 1.5 1.6 1.8 2.0,2.2 2.4 2.7 3.0 3.3 3.6 3.9 4.3 4.7 5.1 5.6 6.2 6.8 7.5 8.2 9.1,纸介质、金属化纸介质,复合介质,低频（有极性）有机薄膜介质,10%,1.0 1.5 2.0 2.2 3.3 4.0 4.7 5.0 6.0 6.8 8.2,电解电容器,20%,1.0 1.5 2.2 3.3 4.7 6.8,2.,电容器的容量和误差的标志方法有如下四种：,（,1,）直标法 例如在电容器上标志：,33F,、,32V,。,（,2,）文字符号法 如：,3.3PF,标志为,3p3,，,1000PF,标志为,1n,，,6800,标志为,6n8,，,2.2F,标志为,2,。,（,3,）数字表示法,“,243,”,表示容量为,24000 PF,，而,“,339,”,表示容量为,33,10-1 PF,（,3.3 PF,）。,（,4,）,色标法,电容器容量的色标法原则上与电阻器类似，其单位为皮法（,PF,）。,电容器的分类,电容器按结构可分为固定电容和可变电容，可变电容中又有半可变（微调）电容和全可变电容之分。,电容器按材料介质可分为气体介质电容、纸介电容、有机薄膜电容、瓷介电容、云母电容、玻璃釉电容、电解电容、钽电容等。,电容器还可分为有极性和无极性电容器。,知识,2,、,电感器的识别与检测,电感器的概念及基本特性,常见电感器的外型和图形符号,电感器的分类小型固定式电感线圈,低频扼流圈、高频扼流圈及可变电感线圈,变压器,电感器的测量,电感器（简称电感）也是构成电路的基本元件，在电路中有阻碍交流电通过的特性。其基本特性也可用,12,字口诀来记忆：通直流、阻交流、通低频、阻高频。电感器在电路中常用作扼流、降压、谐振等。,1.3.1,电感器的概念及基本特性,常见电感器的外型和图形符号如图所示,电感器的分类,按导磁性质可分为空心线圈、磁心线圈和铜心线圈等；,按用途可分为高频扼流线圈、低频扼流线圈、调谐线圈、退耦线圈、提升线圈和稳频线圈等；,按结构特点可分为单层、多层、蜂房式、磁心式等。,小型固定式电感线圈,电感线圈是将铜线绕在磁心上，再用环氧树脂或塑料封装而成。它的电感量用直标法和色标法表示，又称色码电感器。它具有体积小、重量轻、结构牢固和安装使用方便等优点，因而广泛用于收录机、电视机等电子设备中，在电路中用于滤波、陷波、扼流、振荡、延迟等。固定电感器有立式和卧式两种，其电感量一般为,0.1,3000H,，允许误差分为,、,、,三档，即,5%,、,10%,、,20%,，工作频率在,10kHz,200MHz,之间。,低频扼流圈、高频扼流圈及可变电感线圈,低频扼流圈又称滤波线圈，一般由铁心和绕组等构成。,高频扼流圈用在高频电路中用来阻碍高频电流的通过。在电路中，高频扼流圈常与电容串联组成滤波电路，起到分开高频和低频信号的作用。,在线圈中插入磁芯（或铜芯），改变磁芯在线圈中的位置就可以达到改变电感量的目的。,1.3.2,变压器,变压器在电路中被用做变换电路中的电压、电流和阻抗的器件。按变压器工作频率的高低可分为低频变压器、中频变压器和高频变压器。,1.,低频变压器,低频变压器又分为音频变压器和电源变压器两种，它主要用在阻抗变换和交流电压的变换上。,2.,中频变压器,中频变压器是在超外差式收音机和电视机中的重要元件，又叫中周。中周的磁芯和磁帽是用高频或低频特性的磁性材料制成的，低频磁芯用于收音机，高频磁芯用于电视机和调频收音机。常用的中周有,TFF-1,、,TFF-2,、,TFF-3,等型号为收音机所用。,10TV21,、,10LV23,、,10TS22,等型号为电视机所用。中频变压器的适用频率范围从几千赫兹到几十兆赫兹，在电路中起选频和耦合等作用，在很大程度上决定了接收机的灵敏度、选择性和通频带。,3.,高频变压器,高频变压器又分为耦合线圈和调谐线圈两类。调谐线圈与电容可组成串、并联谐振回路，用于选频等作用。天线线圈、振荡线圈等都是高频线圈。,4.,行输出变压器,行输出变压器又称为逆行程变压器，接在电视机行扫描的输出级，将行逆程反峰电压升压后再经过整流、滤波，为显像管提供几万伏的阳极高压和几百伏的加速极电压、聚焦极电压以及其它电路所需的直流电压。,1.3.3,电感器的测量,1.,万用表的欧姆档测量线圈的直流电阻，若为无穷大，说明线圈（或与引出线间）有断路；若比正常值小很多，说明有局部短路；若为零，则线圈被完全短路。,2.,中频变压器型号的命名方法,第一部分 主称,L,第二部分 尺寸 用数字表示,第三部分 级数 用数字表示,表,1-8,例如：,TTF-2-1,第一个,T,表示中频变压器，第二个,T,表示磁性瓷心，,F,代表调幅收音机用，,2,表示,10*,10,*14,，,1,代表第一级,3.,变压器型号的命名方法,变压器型号的命名方法由三部分组成。第一部分：主称，用字母表示；第二部分：功率，用数字表示，计量单位用伏安（,VA,）或瓦（,W,）表示，但,RB,型变压器除外；第三部分：序号，用数字表示。,变压器型号中主称部分字母所表示的意义,字 母,意 义,字 母,意 义,DB,CB,RB,GB,电源变压器,音频输出变压器,音频输入变压器,高频变压器,HB,SB,或,ZB,SB,或,EB,灯丝变压器,音频（定阻式）变压器,音频（定压式或自耦式）变压器,1.4,、半导体分立器件的识别与检测,二极管的测试：二极管的单向导电性。,三极管的测试：一般可用万用表的,“,R,100,”,和,“,R,1k,”,档来进行判别基极和管型。,场效应管的测试：根据,PN,结的正、反向电阻值不同的现象可以很方便地判别出结型场效应管的,G,、,D,、,S,极。,常用半导体分立器件的外型和封装形式如图,1.4.1,国产半导体器件型号由五部分组成,第一部分,第二部分,第三部分,第四部分,第五部分,用数字表示器件的电极数目,用字母表示器件的材料和类性,用字母表示器件的用途,用数字表示序号,用字母表示规格,符号,意义,符号,意义,符号,意义,意义,意义,2,3,二极管,三极管,A,B,C,D,A,B,C,D,E,N,型，锗材料,P,型，锗材料,N,型，硅材料,P,型，硅材料,PNP,型，锗,NPN,型，锗,PNP,型，硅,NPN,型，硅,化合材料,P,V,W,C,Z,S,GS,K,X,G,D,A,T,Y,B,J,CS,BT,FH,PIN,GJ,小信号管,混频检波器,稳压管,变容器,整流管,隧道管,光电子显示器,开关管,低频小功率管,高频小功率管,低频大功率管,高频大功率管,半导体闸流管,体效应器件,雪崩管,阶跃恢复管,场效应器件,半导体特殊器件,复合管,PIN,管,激光管,反映了极限参数、直流参数和交流参数的差别,反映承受反向击穿电压的程度。如规格号为,A,、,B,、,C,、,D,。其中,A,承受的反向击穿电压最低，,B,次之,1.4.2,半导体二极管,二极管按材料可分为硅和锗两种；按结构可分为点接触型和面接触型；按用途可分为整流管、稳压管、检波管和开关管等。,常用二极管的类型,整流二极管,检波二极管,稳压二极管,变容二极管,整流二极管,主要用于整流电路，即把交流电变换成脉动的直流电。整流二极管为面接触型，其结电容较大，因此工作频率范围较窄（,3kHz,以内）。常用的型号有,2CZ,型、,2DZ,型等，还有用于高压和高频整流电路的高压整流堆，如,2CGL,型、,DH26,型,2CL51,型等。,检波二极管,其主要作用是把高频信号中的低频信号检出，为点接触型，其结电容小，一般为锗管。检波二极管常采用玻璃外壳封装，主要型号有,2AP,型和,1N4148,（国外型号）等,稳压二极管,稳压二极管也叫稳压管，它是用特殊工艺制造的面结型硅半导体二极管，其特点是工作于反向击穿区，实现稳压；其被反向击穿后，当外加电压减小或消失，,PN,结能自动恢复而不至于损坏。稳压管主要用于电路的稳压环节和直流电源电路中，常用的有,2CW,型和,2DW,型。,变容二极管,变容二极管是利用,PN,结加反向电压时，,PN,结此时相当于一个结电容。反偏电压越大，,PN,结的绝缘层加宽，其结电容越小。如,2CB14,型变容二极管，当反向电压在,3,25V,区间变化时，其结电容在,20,30pF,之间变化。它主要用在高频电路中作自动调谐、调频、调相等，如在彩色电视机的高频头中作电视频道的选择。,常用二极管的选用常识,应根据用途和电路的具体要求来选择二极管的种类、型号及参数。,选用检波管时，主要使其工作频率符合要求。常用的有,2AP,系列，还可用锗开关管,2AK,型代用。用锗高频三极管的发射结进行检波的效果较好，因其发射结结电容很小。,选择整流二极管时主要考虑其最大整流电流、最高反向工作电压是否满足要求，常用的硅桥（硅整流组合管）为,QL,型。,普通二极管的测试,普通二极管外壳上均印有型号和标记。标记方法有箭头、色点、色环三种，箭头所指方向或靠近色环的一端为二极管的负极，有色点的一端为正极。若型号和标记脱落时，可用万用表的欧姆档进行判别。主要原理是根据二极管的单向导电性，其反向电阻远远大于正向电阻。具体过程如下：,判别极性 将万用表选在,R,100,或,R,1k,档，两表笔分别接二极管的两个电极。若测出的电阻值较小（硅管为几百几千,，锗管为,100,1k,），说明是正向导通，此时黑表笔接的是二极管的正极，红表笔接的则是负极；若测出的电阻值较大（几十,k,几百,k,），为反向截止，此时红表笔接的是二极管的正极，黑表笔为负极。,检查好坏 可通过测量正、反向电阻来判断二极管的好坏。一般小功率硅二极管正向电阻为几百,k,几千,k,，锗管约为,100,1k,。,判别硅、锗管 若不知被测的二极管是硅管还是锗管，可根据硅、锗管的导通压降不同的原理来判别。将二极管接在电路中，当其导通时，用万用表测其正向压降,硅管一般为,0.6,0.7V,锗管为,0.1,0.3V,。,稳压管的测试,极性的判别 与上普通二极管的判别方法相同,检查好坏 万用表置于,R10k,档，黑表笔接稳压管的“”极，红笔接“,+”,，若此时的反向电阻很小（与使用,R1k,档时的测试值相比校），说明该稳压管正常。因为万用表,R10k,档的内部电压都在,9V,以上，可达到被测稳压管的击穿电压，使其阻值大大减小。,1.4.3,半导体三极管,半导体三极管又称双极型晶体管，简称三极管，是一种电流控制型器件，最基本的作用是放大，它具有体积小、结构牢固、寿命长、耗电省、等优点，被广泛应用于各种电子设备中。,三极管的种类,三极管的种类按材料与工艺可分为硅平面管和锗合金管；,按结构可分为,NPN,型与,PNP,型；按工作频率可分为低频管和高频管；,按用途可分为电压放大管、功率管和开关管等。,电流放大倍数值的色点标志,有些三极管的壳顶上标有色点，作为电流放大倍数值的色点标志，为选用三极管带来了很大的方便。其分档标志如下：,0,15,25,40,55,80,120,180,270,400,600,棕 红 橙 黄 绿 蓝 紫 灰 白 黑,三极管的测试,常用的小功率管有金属外壳封装和塑料封装两种，可直接观测出三个电极,e,、,b,、,c,。但不能只看出三个电极就说明管子的一切问题，仍需进一步判断管型和管子的好坏。一般可用万用表的,“,R,100,”,和,“,R,1k,”,档来进行判别。,（,1,）基极和管型的判断,将黑表笔任接一极，红表笔分别依次接另外二极。若在两次测量中表针均偏转很大（说明管子的,PN,结已通，电阻较小），则黑笔接的电极为,b,极，同时该管为,NPN,型；反之，将表笔对调（红表笔任接一极），重复以上操作，则也可确定管子的,b,极，其管型为,PNP,型。,（,2,）管子好坏的判断,若在以上操作中无一电极满足上述现象，则说明管子已坏。也可用万用表的,hFE,档来进行判别。当管型确定后，将三极管插入,“,NPN,”,或,“,PNP,”,插孔，将万用表置于,“,hFE,”,档，若,hEF,（,）值不正常（如为零或大于,300,），则说明管子已坏。,场效应管,场效应晶体管简称场效应管（,FET,）,又称单极型晶体管，它属于电压控制型半导体器件。其特点是输入电阻很高（,1071015,）、噪声小、功耗低、无二次击穿现象，受温度和辐射影响小，特别适用于要求高灵敏度和低噪声的电路。场效应管和三极管一样都能实现信号的控制和放大，但由于它们的构造和工作原理截然不同，所以二者的差别很大。在某些特殊应用方面，场效应管优于三极管，是三极管所无法替代的。,场效应管的分类,场效应管分为结型,(JEET),和绝缘栅型,(MOS),。结型场效应管又分为,N,沟道和,P,沟道两种；绝缘栅型场效应管除有,N,沟道和,P,沟道之分外，还有增强型与耗尽型之分。,单极和双极三极管二者的比较情况见表,器,件,项,目,三极管,场效应管,导电机构,既用多子，又用少子,只用多子,导电方式,载流子浓度扩散及电场漂移,电场漂移,控制方式,电流控制,电压控制,类型,PNP,、,NPN,P,沟道，,N,沟道,放大参数,=50,100,或更大,Gm=1,6ms,输入电阻,抗辐射能力,差,在宇宙射线辐射下，仍能正常工作,噪声,较大,小,热稳定性,差,好,制造工艺,较复杂,简单，成本低，便于集成化,场效应管的选择和使用,选择场效应管要适应电路的要求 当信号源内阻高，希望得到好的放大作用和较低的噪声系数时；当信号为超高频和要求低噪声时；当信号为弱信号且要求低电流运行时；当要求作为双向导电的开关等场合，都可以优先选用场效应管。,使用场效应管注意事项,结型场效应管的栅源电压不能反接，但可以在开路状态下保存。,MOS,场效应管在不使用时，必须将各极引线短路。焊接时，应将电烙铁外壳接地，以防止由于烙铁带电而损坏管子。不允许在电源接通的情况下拆装场效应管。,结型场效应管可用万用表定性检查管子的质量，而绝缘栅型场效应管则不能用万用表检查，必须用测试仪，测试仪需有良好的接地装置，以防止绝缘栅击穿。,在输入电阻较高的场合使用时应采取防潮措施，以免输入电阻降低。陶瓷封装的“芝麻管”具有光敏特性，应注意使用。,场效应管的测试,下面以结型场效应管（,JFET,）为例说明有关测试方法。,电极的判别 根据,PN,结的正、反向电阻值不同的现象可以很方便地判别出结型场效应管的,G,、,D,、,S,极。,方法一：,将万用表置于,R,1k,档，任选两电极，分别测出它们之间的正、反向电阻。若正、反向的电阻相等（约几千欧），则该两极为漏极,D,和源极,S,（结型场效应管的,D,、,S,极可互换）余下的则为栅极,G,。,方法二,：用万用表的黑笔任接一个电极，另一表笔依次接触其余两个电极，测其阻值。若两次测得的阻值近似相等，则该黑笔接的为栅极,G,，余下的两个为,D,极和,S,极。,放大倍数的测量 将万用表置于,R,1k,或,R,100,档，两只表笔分别接触,D,极和,S,极，用手靠近或接触,G,极，此时表针右摆，且摆动幅度越大，放大倍数越大。,对,MOS,管来说，为防止栅极击穿，一般测量前先在其,G,S,级间接一只几兆欧的大电阻，然后按上述方法测量。,判别,JEET,的好坏 检查两个,PN,结的单向导电性，,PN,结正常，管子是好的，否则为坏的。测漏、源间的电阻,RDS,应约为几千欧；若,RDS0,或,RDS,，则管子已损坏。测,RDS,时，用手靠近栅极,G,，表针应有明显摆动，摆幅越大，管子的性能越好,1.5,集成电路的测量,常见集成电路的外型和封装形式如图,集成电路分类,集成电路按功能可分为数字集成电路和模拟集成电路两大类；,按其制作工艺可分为半导体集成电路、薄膜集成电路、厚膜集成电路和混合集成电路等；,按其集成度可分为小规模集成电路,(SSI),、中规模集成电路,(MSI),、大规模集成电路,(LSI),和超大规模集成电路,(VLSI),，它表示了在一个硅基片上所制造的元器件的数目。,1.5.1,集成电路的封装形式,集成电路的封装形式有晶体管式封装、扁平封装和直插式封装。,集成电路的管脚排列次序有一定的规律，一般是从外壳顶部向下看，从左下脚按逆时针方向读数，其中第一脚附近一般有参考标志，如凹槽、色点等。,数字集成电路的型号命名法：,第一部分,第二部分,第三部分,第四部分,第五部分,中国制造,器件类型,器件系列品种,工作温度范围,封 装,C,:,微型机电路,F:,线性放大器,W:,稳压器,D:,音响电视电路,B:,非线性电路,J:,接口电路,AD:A/D,转换器,DA:D/A,转换器,SC:,通信专用电路,SS:,敏感电路,SW:,钟表电路,SJ:,机电仪电路,SF:,复印机电路,TTL,电路分为,:,54/74,54/74H,54/74L,54/74S,54/74LS,54/74AS,54/74ALS,54/74F,CMOS,电路为：,4000,系列,54/74HC,54/74HCT,C:0,70,G:-25,70,L:-25,85,E:-40,85,R:-55,85,M:-55,125,D,：多层陶瓷双列直插,F,：多层陶瓷扁平,B,：塑料扁平,H,：黑瓷扁平,J,：黑瓷双列直插,P,：塑料双列直插,S,：塑料单列直插,T,：金属圆壳,K,：金属菱形,C,：陶瓷芯片载体,E,：塑料芯片载体,G:,网络针棚阵列封装,SOIC:,小引线封装,PCC:,塑料芯片载体,LCC,：陶瓷芯片载体,1.5.2,模拟集成电路的分类,模拟集成电路按用途可分为运算放大器、直流稳压器、功率放大器和电压比较器等。,模拟集成电路与数字集成电路的差别不但在信号的处理方式上，而且在电源电压上的差别更大。,模拟集成电路的电源电压根据型号的不同可以不相同而且数值较高，视具体用途而定。,集成运算放大器的型号命名法,：,集成运放各个品种的型号由字母和阿拉伯数字二部分组成。字母在首部，统一采用,CF,两个字母，,C,表示国标，,F,表示线性放大器，其后的数字表示集成运放的类型。,直流稳压电源,直流稳压电源是电子设备中不可缺少的单元,集成稳压器是构成直流稳压电源的核心，它体积小、精度高、使用方便，因而被广泛应用。,集成稳压器的型号命名法：,集成稳压器的型号由两部分组成。第一部分是字母，国标用“,CW”,表示，其中“,C”,代表中国，“,W”,代表稳压器。国外产品有,LM,（美国,NC,公司）、,A(,美国仙童公司,),、,MC,（美国莫托罗拉公司）、,TA,（日本东芝）、,PC(,日本日电,),、,HA,（日立）、,L,（意大利,SGS,公司）等。第二部分是数字，表示不同的型号规格，国内外同类产品的数字意义完全一样。,CW78,系列的典型用法,三端集成稳压器具有较完善的过流、过压和过热保护装置，其典型用法如图所示。电容器,C1,用于减小纹波，对输入端过压也有抑制作用，电容器,CO,可改善负载的瞬态响应（,C1,、,CO,均取,0.33,1F,）,知识,6.,电声器件与光电器件的检测,电声器件,光电器件,电声器件,电声器件是将电信号转换为声音信号或将声音信号转换成电信号的换能元件。在家用电器和测量仪器等电子设备中得到了广泛的应用。,扬声器的特性,扬声器又称为喇叭，是一种电声转换器件，它将模拟的话音电信号转化成声波，是收音机、录音机、电视机和音响设备中的重要元件，它的质量直接影响着音质和音响效果。电动式扬声器是最常见的一种结构。电动式扬声器由纸盆、音圈、音圈支架、磁铁、盆架等组成，当音频电流通过音圈时，音圈产生随音频电流而变化的磁场，这一变化磁场与永久磁铁的磁场发生相吸或相斥作用，导致音圈产生机械运动并带动纸盆振动，从而发出声音。电动式扬声器的符号与结构如图,按其换能原理可分为电动式（即动圈式）、静电式（即电容式）、电磁式（即舌簧式）、压电式（即晶体式）等几种，后两种多用于农村的有线广播网中，其音质较差，但价格便宜。,按扬声器工作时的频率范围可分为低音扬声器、中音扬声器、高音扬声器，高、中、低音扬声器常在音箱中作为组合扬声器使用。,扬声器的种类,估测扬声器阻抗和判断好坏,一般在扬声器磁体的标牌上都标有阻抗值。但有时也可能遇到标记不清或标记脱落的情况。因为一般电动扬声器的实测电阻值约为其标称阻抗的,80,90,，一只,8,的扬声器，实测铜阻值约为,6.5,7.2,，所以可用下述方法进行估测。,将万用表置,R,1,档，调零后，测出扬声器音圈的直流铜阻,R,，然后用估算公式,Z=1.17R,即可估算出扬声器的阻抗。例如，测得一只无标记扬声器的直流铜阻为,6.8,，则阻抗,Z=1.17,6.8=8,。,扬声器是否正常，除可用以上方法测其阻抗外，还可用以下方法进行简易判断。方法是：将万用表置,R,1,档，把任意一只表笔与扬声器,的任一引出端相接，用另一只表笔断续触碰扬声器另一引出端，此时，扬声器应发出,“,喀喀,”,声，指针亦相应摆动。如触碰时扬声器不发声，指针也不摆动，说明扬声器内部音圈断路或引线断裂。,判断扬声器相位,判断扬声器引线相位的方法是：将万用表置于最低的直流电流档，例如,50A,或,100A,档，用左手持红、黑表笔分别跨接在扬声器的两引出端，用右手食指尖快速地弹一下纸盆，同时仔细观察指针的摆动方向。若指针向右摆动，说明红表笔所接的一端为正端，而黑表笔所接的一端则为负端；若指针向左摆，则红表笔所接的为负端，而黑表笔所接的为正端。在测试时应注意，弹纸盆时不要用力过猛，切勿使纸盆破裂或变形将扬声器损坏；而且千万不要弹音圈上面的防尘保护罩，以防使之凹陷影响美观。,扬声器的选用,选配扬声器，要求其失真度小、频率特性好和灵敏度高。当扬声器损坏后，除简单故障可修复外，一般应进行更换，在选用和替换扬声器时，应注意下面几点：,新、旧扬声器的口径要相同。,新、旧扬声器的阻抗要相同。,新、旧扬声器的额定功率要接近。,新、旧扬声器的电性能指标要相近。,扬声器的检测,估测阻抗和判断好坏：将万用表置,R,1,档，把 任意一只表笔与扬声器的任一引出端相接，用另一只表笔断续触碰扬声器另一引出端，此时，扬声器应发出,“,喀喀,”,声，指针亦相应摆动。,判断相位：用左手持红、黑表笔分别跨接在扬声器的两引出端，用右手食指尖快速地弹一下纸盆，同时仔细观察指针的摆动方向。若指针向右摆动，说明红表笔所接的一端为正端。,光电器件,常用的光电器件有光敏电阻器、光电二极管、光电三极管、发光二极管和光电耦合器等。,光电耦合器,光电三极管,1.7.2,接插件的分类和几种常用接插件,各种接口：,开关的主要技术参数,额定电压：正常工作状态下所能承受的最,大直流电压或交流电压有效值。,额定电流：正常工作状态下所允许通过的,最大直流电流或交流电流有效值。,接触电阻：一对接触点连通时的电阻，一般要求,20m,。,绝缘电阻：不连通的各导电部分之间的电阻，,一般要求,100M,。,抗电强度（耐压）：不连通的各导电部分之间所能承受的电压，一般开关要求,100V,，电源开关要求,500V,。,工作寿命：在正常工作状态下使用的次数，一般开关为,500010000,次，高可靠开关可达到,51045105,次。,机械类开关简介：,由开关机械结构带动的活动触点俗称“刀”，也称“极”，对应同一活动触点的静触点数（即活动触点各种可能的位置）俗称“掷”，也称“位”。,4.,继电器,继电器是根据输入电信号变化而接通或断开控制电路、实现自动控制和保护的自动电器，它是自动化设备中的主要元件之一，起到操作、调节、安全保护及监督设备工作状态等作用。,从广义的角度说，继电器是一种由电、磁、声、光等输入物理参量控制的开关。,开关、接插件和继电器的检测,普通电磁继电器的检测,判别交流或直流电磁继电器。在交流继电器的线圈上常标有,“,AC,”,字样,并且在其铁心顶端，都嵌有一个铜制的短路环；在直流继电器上则标有,“,DC,”,字样且在其铁心顶端没有铜环。,判别触点的数量和类别。只要仔细观察一下继电器的触点结构，即可知道该继电器有几对触点。,测量触点接触电阻。,测量线圈电阻,。,石英晶体元件的检测,检测石英晶体通常采用,电阻法、在路测压法、电笔测试法,几种方法，在实际维修中更为常用的是用代换法来判断石英晶体的好坏。,电阻法,:,用万用表,R,10K,档测量石英晶体两引脚之间的电阻值，应为无穷大。若实测电阻值不为无穷大甚至出现电阻为零的情况，则说明晶体内部存在漏电或短路性故障。,电笔测试法,:,用一只试电笔，将其刀头插入交流市电的火线孔内，用手捏住晶体的任一只引脚，将另一只引脚触碰试电笔顶端的金属部分，若试电笔氖管发光，说明晶体是好的，否则，说明晶体已损坏。,知识,8.,压电元件和霍耳元件的检测,本 章 小 节,1,.,电阻器的识别与检测：直接标志法 文字符号法 色环标志法,2.,电容器的容量和误差的标志方法有如下四种：直标法 文字符号法 数字表示法 色标法,3.,电感器的测量,:,万用表的欧姆档测量线圈的直流电阻，若为无穷
