四线法原理介绍.ppt

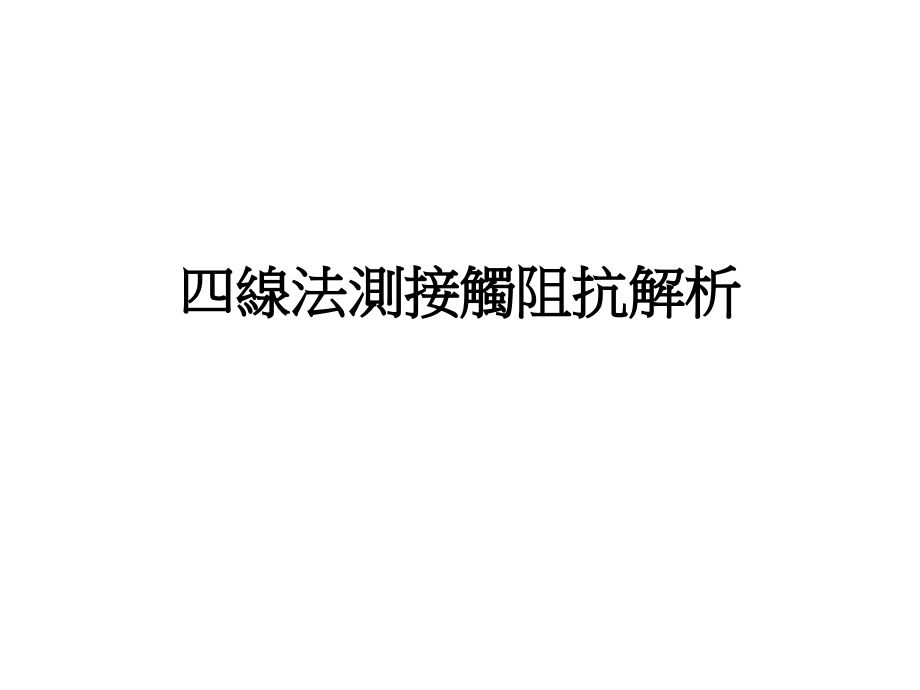

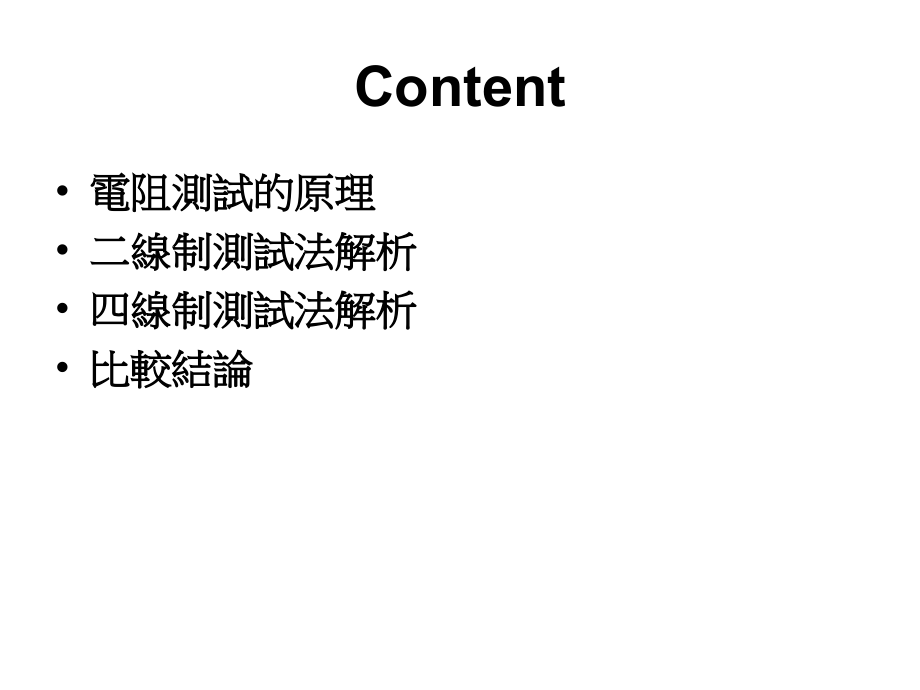

按一下以編輯母片標題樣式,按一下以編輯母片,第二層,第三層,第四層,第五層,*,四線法測接觸阻抗解析,Content,電阻測試的原理,二線制測試法解析,四線制測試法解析,比較結論,電阻的測試原理,電壓表的電壓等於電阻兩端的電壓,電流表的電流等於電阻兩端的電流,分壓原理,串聯電路電壓與電阻成正比,電阻越大,電壓越大,總電阻,R,的電壓與電壓表的電壓一致,因為,分流原理,並聯電路電流與電阻成反比,電阻越小,電流越大,總電阻,R,的電流與電流表的電流一致,因為,二線制測量阻抗法解析,等效電路圖,解析結果,:,採用二線制因夾子間的接觸阻抗不可以控制,導致測量結果誤差較大,現象聯想,:,用二線制測量阻抗,測試結果與夾子的力量有關,夾緊測試結果會小,放鬆測試結果會大,四線制測量阻抗法解析,等效電路圖,電壓量測點,電流量測點,實際電,壓量測點,實際電流量測點,實際量測結果為我們所需要的,比較結論,四線法與二線法比較,消除了量測時夾子接觸阻抗的干擾,因而有更高的精度,.,
