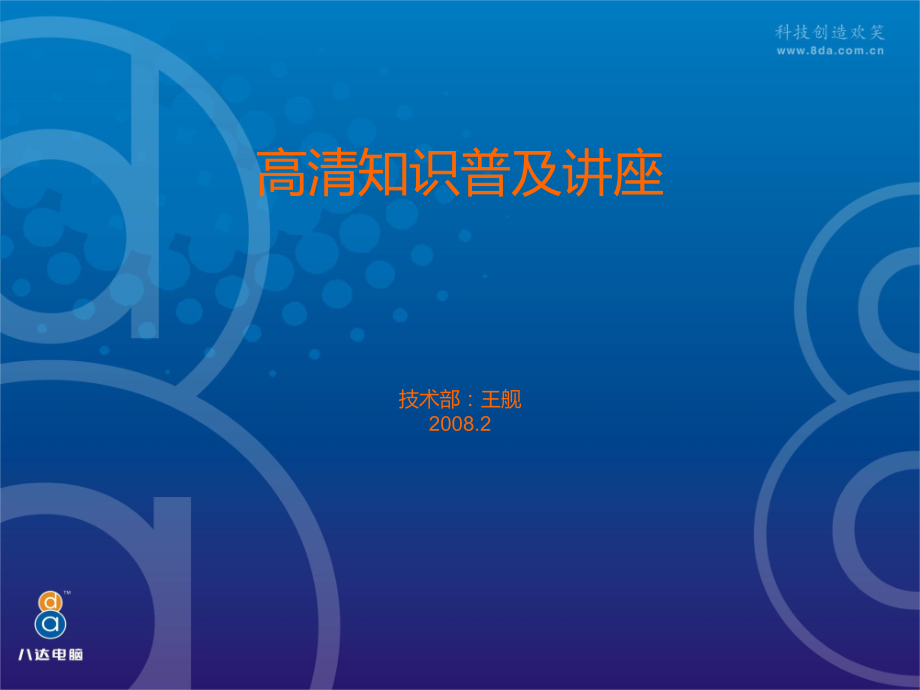

高清知识普及讲座.ppt

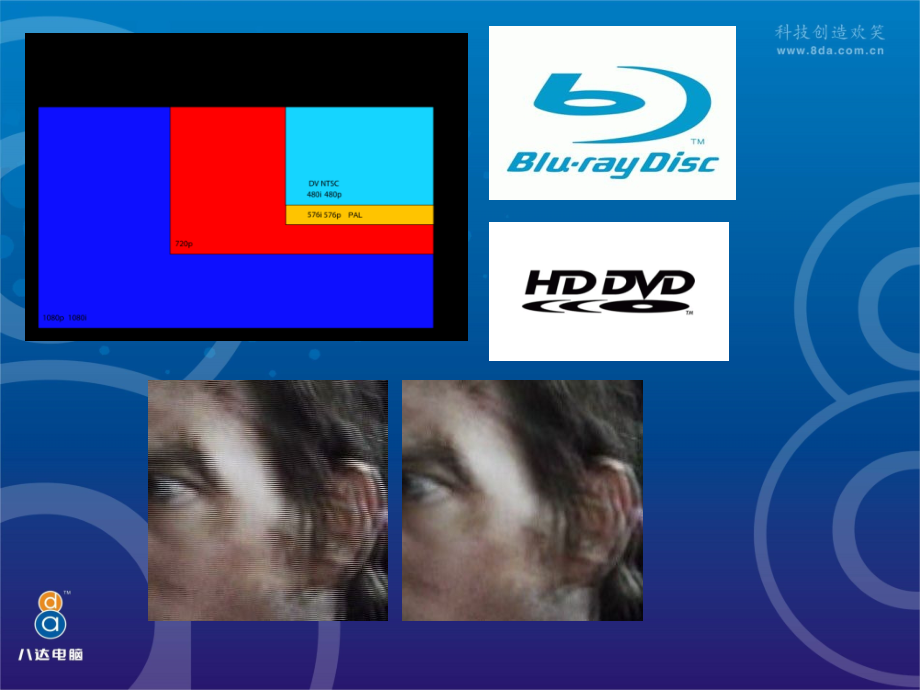

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,高清知识普及讲座,技术部：王舰,2008.2,提纲,何为高清,HTPC,的要素,各类音视频接口,高清播放软件,何为高清,(1),关于编码：,MPEG1,（,1992,）,码率：,1.5Mbps max,分辨率：,320X240,MPEG2,（,1994,）,码率：,1.1Mbps20Mbps,分辨率,720X480,封装格式,TS,，即传输流，主要是传输使用，如高清电视台播出的信号，,PS,，即程序流，如,DVD,影碟及,HD-DVD,MPEG4,（,1998,）,4Mbps max,分辨率,720X480,DIVX,、,XVID,顺带了解：,MP3,、,MP4,、,MP5,是怎么回事,MP3,：采用,MPEG1 Audio Layer3,编码，压缩比,1,：,10,左右,MP4,：是,MPEG-2 AAC,编码，特殊技术,-,数码版权保护，其命名方式为厂商炒作，非技术升级，目前已是公认、误导为能播放音、视频的随身设备的代名词,MP5,：,深圳力合马飞虹,提出,MP5,MP3,MP4,无限,IPTV(,移动电视,),下载,MP6,：？,何为高清,(2),关于媒体：,VHS,、,LD,、,VCD,、,DVD,、,Blue-ray,、,HD,DVD,关于线数,1080i/1080P/720P,隔行与逐行,常见的高清格式,ISO,：,MPEG2 TS,ITU,：,H.264,M$,：,WMV-HD,、,VC,1,国际电信联盟,(ITU),致力于电信应用，已经开发了用于低比特率视频电话的,H.26x,标准，其中包括,H.261,、,H.262,、,H.263,与,H.264,国际标准化组织,(ISO),主要针对消费类应用，已经针对运动图像压缩定义了,MPEG,标准。,MPEG,标准包括,MPEG1,、,MPEG2,与,MPEG4,。,何为高清,(3),关于音频：,Dolby,：先锋,+Dolby,公司，,640kbps max,DTS,：环球电影,+DTS,公司，,1536kbps max,DD Plus,与,DD+,、,E-AC3,DTS-HD,关于,HDCP,High-bandwidth Digital Content Protection,，即高带宽数字内容保护,Intel,领头完成的一种数字多媒体内容版权加密技术,不支持,HDCP,的设备，信号将会以,1/4,的分辨率播出,播放端必须硬件和软件同时支持,HDCP,何为高清,(4),关于蓝光与,HD-DVD,蓝光（蓝光,1X,：,36MB/s,，,DVD 1X,：,1.35MB/s,，,CDROM 1X,：,150kb/s,）,阵容：以索尼和松下为首，包括先锋、飞利浦、苹果、三菱、三星、夏普、先锋、,LG,等,单层容量规格有：,23.3GB,、,25GB,、,27GB,、目前最大容量,100GB,405nm,蓝色激光,HD-DVD,阵容：以东芝为首，包括微软、,NEC,、三洋、英特尔等厂商,容量有,3,大类,纯,HD-DVD,：单面单层：,HD15,15GB,，,HD30,30GB,、,HD45,45GB,HD-DVD,与,DVD,混合,HD-DVD,和,SD-DVD,蓝光与,HD-DVD,标准之争结束,2008,年,2月19日，东芝宣布全面退出HD-DVD,日本和北美市场蓝光碟片的占有率已经超过,90%,好莱坞影业公司,85%,以上支持蓝光，仅派拉蒙影业和梦工厂支持,HD-DVD,HTPC,（,Home Theater Personal Computer,）的要素,(1),外观篇,机箱,键盘,鼠标,遥控器,内秀篇,主板,显卡,CPU,HTPC,机箱,外观篇之机箱要点,具备客厅家电的特点（时尚、前卫、金属感）,接口丰富,前置,USB,、,MIC,、,1394,、,esata,LCD,显示机内温度、风扇转速、即时时间,要注意的陷井,电源问题,显卡安装,硬盘位,噪音及散热问题,Tt LANBOX,机箱,参考零售价：,1280,元,/1480,元,HTPC,机箱欣赏,(1),Tt Mozart SX机箱（VC7000系列）,前面板安装了,OLED,屏，前置端口提供了,1,个,1394,端口以及,2,个,USB2.0,端口，并还集成了音频面板，光驱通过遥控器操作可自动弹出驱动器。,参考零售价：,1780,元,HTPC,机箱欣赏,(2),TT,巴赫机箱,(,已经停产,),HTPC,机箱欣赏,(3),Antec Fusion 2.0,银白色的拉丝前面板非常大气考究，左侧为,VFD,液晶屏和光驱位，,USB,、,IEEE1394,、音频接口和开关呈一字排开，右侧安有旋钮式调节器，外型酷似功放，与影院系统能非常好的融合在一起，协调且美观。,HTPC,机箱欣赏,(3),HTPC,主板配选,板型,ATX,mATX,接口预留,PCI,PCI-e,集成显卡？,HDMI+DVI+VGA,集成声卡？,数字音频输出,TOSLINK,光纤,RCA/,同轴接口,HTPC,显卡配选,N,卡,nVidia PureVideo,A,卡,AVIVO,Intel?,PureVideo,效果略览,(1),nVidia PureVideo HD,技术,(1),硬件加速式,H.264,、,VC-1,、,WMV,和,MPEG-4,视频解码,NVIDIA PureVideo,可以尽可能最低的,CPU,占用量，极其平稳地播放,H.264,、,VC-1,、,WMV,和,MPEG-4,格式的高清和标清视频。,极其平稳的视频播放,:,专用视频处理内核在,PC,上提供超顺畅的标准和高清视频，不会有停顿现象。,可编程视频处理器，实现加速式处理,H.264,、,VC-1,、,WMV,和,MPEG-2,等格式的高清视频。,分立式视频处理核心，卸载了,CPU,和三维引擎复杂的视频处理任务，不仅降低了功耗，而且让,PC,可以轻松自如地同时运行多个应用。,nVidia PureVideo HD,技术,(1),卓越的图形清晰度,:,通过消除重影、模糊和失真现象，提供清晰的画面,利用时空反交错、反影讯和高级缩放技术来去除边缘锯齿,在任何显示器上呈现精确、生动的色彩,归功于灰度、亮度和饱和度控制、色温矫正以及LCD锐化等特性，可以在任何显示器上呈现栩栩如生的画面和鲜活生动的色彩。,ATI AVIVO,ATI AVIVO,Desktop,ATI Radeon HD 3000 Series,ATI Radeon HD 2000 Series,ATI Radeon X1900 Series,ATI Radeon X1800 Series,ATI Radeon X1600 Series,ATI Radeon X1300 Series,Mobile,ATI Mobility Radeon HD 2600 XT,ATI Mobility Radeon HD 2600,ATI Mobility Radeon HD 2400 XT,ATI Mobility Radeon HD 2400,ATI Mobility Radeon HD 2300,ATI Mobility Radeon X1800 Series,ATI Mobility Radeon X1600 Series,ATI Mobility Radeon X1400 Series,ATI Mobility Radeon X1300 Series,USB,的,A,、,B,两种接口,这条线的左边就是,USB,的,A,型口，右边,USB,的,B,型口，这种线常用在打印机、大移动硬盘盒等设备上面,1394,线,IEEE-1394/Firewire/i.Link/,火线接口,Firewire,线，一头为,6,针另一头为,4,针。,IEEE1394,是这种广泛应用在数码摄像机、网络、存储设备中的串行接口的正式名称，,Apple,叫它,Firewire,，索尼叫它,i.link,。传输速率方面，现在,400Mbps,的,IEEE1394,正在被,800Mbps,的,IEEE1394b,（,firewire-800,）标准所取代。普通,firewire,设备一般带有电源供应的,6,针接口，还有一种不带电源的,4,针接口，而,firewire-800,设备是使用,9,针线缆和接头的。,Cinch RCA(,视频复合,音频,HDTV,分量,),AV,色差,两种,SPDIF,Coaxial,接口,同轴音频接口（,Coaxial,），标准为,SPDIF,（,Sony/Philips Digital InterFace,），是由索尼公司与飞利浦公司联合制定的，在视听器材的背板上有,Coaxial,作标识，主要是提供数字音频信号的传输。目前不仅在音响上，在某些型号主板也会配备这种同轴音频接口，而且某些主板提供完整的输入输出接口。,TOSLINK,接口,TOSLINK,接口又称光纤音频接口,TosLink,，全名,Toshiba Link,，这是日本东芝（,TOSHIBA,）公司较早开发并设定的技术标准，在大多数视听器材的背板上有,Optical,作标识。现在几乎所有的数字影音设备都具备这种格式的接头。,TosLink,光纤曾大量应用在普通的中低档,CD,、,LD,、,MD,、,DVD,机及组合音响上。光纤连接可以实现电气隔离，阻止数字噪音通过地线传输，有利于提高,DAC,的信噪比。光纤连接的信号要经过发射器和接收器的两次转换，会产生严重影响音质的时基抖动误差（,Jitter,）。制造光纤常用的材料有塑料、石英、玻璃等，玻璃光纤（,ST,）是最昂贵的一种。目前不仅在音响上，在某些型号主板也会配备这种光纤音频接口，为热爱音乐的电脑使用者提供方便。,DVI,（,Digital Visual Interface,）接口,DVI,数字显示接口，它是,1999,年由,Silicon Image,、,Intel,（英特尔）、,Compaq,（康柏）、,IBM,、,HP,（惠普）、,NEC,、,Fujitsu,（富士通）等公司共同组成,DDWG,（,Digital Display Working Group,，数字显示工作组）推出的接口标准。它是以,Silicon Image,公司的,PanalLink,接口技术为基础，基于,TMDS,（,Transition Minimized Differential Signaling,，最小化传输差分信号）电子协议作为基本电气连接。,TMDS,是一种微分信号机制，可以将象素数据编码，并通过串行连接传递。显卡产生的数字信号由发送器按照,TMDS,协议编码后通过,TMDS,通道发送给接收器，经过解码送给数字显示设备。一个,DVI,显示系统包括一个传送器和一个接收器。传送器是信号的来源，可以内建在显卡芯片中，也可以以附加芯片的形式出现在显卡,PCB,上；而接收器则是显示器上的一块电路，它可以接受数字信号，将其解码并传递到数字显示电路中，通过这两者，显卡发出的信号成为显示器上的图象。,DVI,传输的是数字信号，数字图像信息不需经过任何转换，就会直接被传送到显示设备上，因此减少了数字模拟数字繁琐的转换过程，大大节省了时间，因此它的速度更快，有效消除拖影现象，而且使用,DVI,进行数据传输，信号没有衰减，色彩更纯净，更逼真。,各种,DVI,接口,注意,DVI,也有单通道与双通道的分别,18,针单通道（,165MHz,，,1920*1080*60hz,或,1600*120060hz,）,24,针双通道（,330MHz,）,S,端子（,Separate Video,）,Separate Video,意义就是将,Video,信号分开传送，也就是在,AV,接口的基础上将亮度信号,Y,和色度信号,C,进行分离，同,AV,接口相比由于它不再进行亮度,/,色度（,Y/C,）混合传输因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度再分别以不同的通道进行传输，它出现并发展于上世纪,90,年代后期通常采用标准的,4,芯,(,不含音频,),或者扩展的,7,芯,(,含音频,),。,分量视频接口,(,色差,),分量视频接口又叫色差传输，是在,S,端子的基础上又将色度信号分为,2,个色差信号，加上亮度信号,Y,，共,3,路信号,之所以用,R-Y,和,B-Y,是要避免传输,G,绿信号，因为,G,信号占据色度信号的,59%,，不利于数据压缩，用,R-Y,和,B-Y,通过矩阵运算同样可以得到,G,信号，所以在视频输出和颜色处理过程中就统一忽略色差,Cg,而只保留,Y Cr Cb,Y,是亮度信号，只包含黑白图象信息，,Cr,是,R-Y,信号，即红色信号与亮度信号的差；,Cb,是,B-Y,信号，即蓝色信号与亮度信号的差。,3RCA,的色差口可以传输,1080i,隔行信号或,1080p,逐行信号，用以传输,HDTV,信号或,DVD,信号。,VCD,和,DVD,用的,MPEG1,和,MPEG2,数字压缩信号就是用色差信号编码的，所以色差信号图象质量大大提高,标注：不同产品的标称方式可能不一样。有的产品上标注“,Y CB CR”,表示可接受隔行色差信号，而“,Y PB PR”,表示逐行色差信号，而“,Y CB/PB CR/PR”,表示可自动识别隔行,/,逐行色差信号。,HDMI,（,High Definition Multimedia Interface,）高清晰多媒体接口,HDMI,高清晰多媒体接口的缩写。,2002,年,4,月，日立、松下、飞利浦、索尼、汤姆逊、东芝和,Silicon Image,七家公司联合组成,HDMI,组织。,HDMI,能高品质地传输未经压缩的高清视频和多声道音频数据，最高数据传输速度为,5Gbps,。同时无需在信号传送前进行数,/,模或者模,/,数转换，可以保证最高质量的影音信号传送。,HDMI,不仅可以满足目前最高画质,1080P,的分辨率，还能支持,DVD Audio,等最先进的数字音频格式，支持八声道,96kHz,或立体声,192kHz,数码音频传送，而且只用一条,HDMI,线连接，免除数字音频接线。同时,HDMI,标准所具备的额外空间可以应用在日后升级的音视频格式中。足以应付一个,1080p,的视频和一个,8,声道的音频信号。而因为一个,1080p,的视频和一个,8,声道的音频信号需求少于,4GB/s,，因此,HDMI,还有很大余量。这允许它可以用一个电缆分别连接,DVD,播放器，接收器和,PRR,。此外,HDMI,支持,EDID,、,DDC2B,，因此具有,HDMI,的设备具有“即插即用”的特点，信号源和显示设备之间会自动进行“协商”，自动选择最合适的视频,/,音频格式。与,DVI,相比,HDMI,接口的体积更小，可同时传输音频及视频信号。,DVI,的线缆长度不能超过,8,米，否则将影响画面质量，而,HDMI,最远可传输,15,米。只要一条,HDMI,缆线，就可以取代最多,13,条模拟传输线，能有效解决家庭娱乐系统背后连线杂乱纠结的问题。,
