电工基础13.ppt

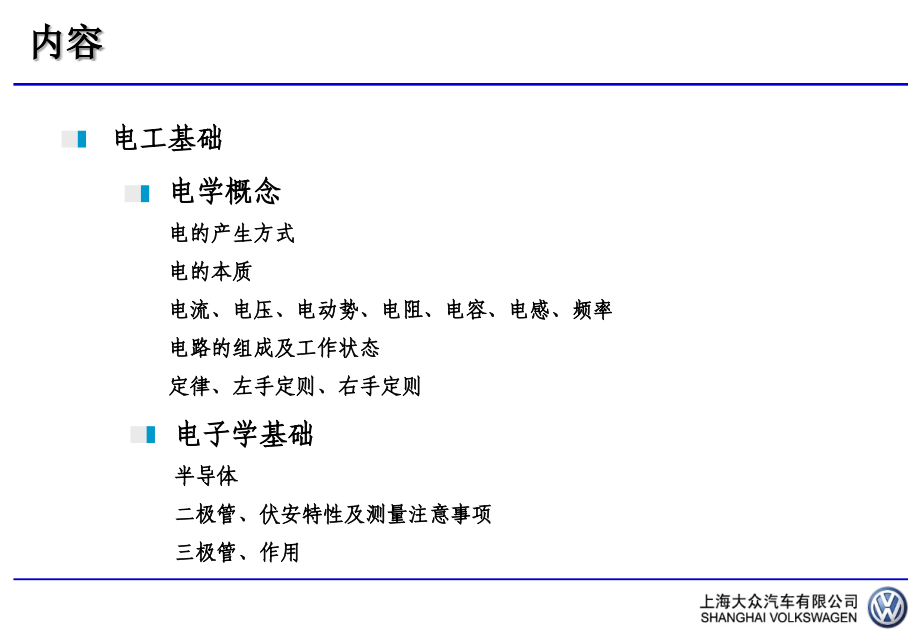

,*,电工基础,内容,电工基础,电学概念,电的产生方式,电的本质,电流、电压、电动势、电阻、电容、电感、频率,电路的组成及工作状态,定律、左手定则、右手定则,电子学基础,半导体,二极管、伏安特性及测量注意事项,三极管、作用,电学概念,电的产生,伏打电池,发电机,摩擦,电的种类,直流电,交流电,静电,电学概念,电的本质,金属导电本质：,溶液和气体导电本质：,半导体导电本质：,自由电子的定向移动,正负离子的定向移动,空穴和电子的成对出现,电学概念,什么是电流？,方向,大小,I,什么是电压,？,什么是电动势？,I,U E,1,A=1000mA,1mA=1000uA,1,V=1000mV，1mV=1000uV,请思考：,电池用旧了，用电压表测量电池两端的电压，有时候依然比较高，但是接入电路后却不能使负载正常工作，这是为什么？,电学概念,什么是电阻？,R,1,k,W,=1000,W,1M,W,=10,6,W,什么是电容？,C,1,F=10,6,uF=10,12,pF,电容的作用？并举例车上哪些地方用到了电容？,电学概念,什么是电感？,H,1,H=,1000mH,，1H=1000000,u,H,什么是频率？,F,1kHz=1000Hz，1MHz=1000000Hz,频率和周期的关系？,电学概念,什么是电路,?,电路的基本组成,:,电源,负载,开关,导线,连连看！,电学概念,电路的工作状态,通路,开路,短路,请绘图表示！,电学概念,电路的连接方式,电阻的串联、并联,1/,R,总,=1/R1+1/R2,R,总=,R1+R2,请自己动手写出电容的串联、并联，电源的串联、并联公式！,什么是混合连接？,电学概念,R,1,=47,Ohm,R,2,=1 k,Ohm,I,2,I,1,请分别计算下面两副图中的,R,总,以及说明,I,1、,I,2、,I,3,之间的关系！,I,3,I,1,I,2,R1,R2,R3,R,1,=47,Ohm,R,2,=1 k,Ohm,R,3,=1 k,Ohm,如果将图中的电阻换成电容或电源，那么情况又是怎么样？,电学概念,定律,欧姆定律,楞次定律,法拉第电磁感应定律,部分电路欧姆定律,全电路欧姆定律,I,=,U,/,R,I,=,U,/,R,I=U/R,=,I=E/(R+,r),=,n/t,电学概念,确定感生电流和带电导体在磁场中运动方向的定则,右手定则：,把平展的右手放入磁场中，若磁力线垂直进入手心，大拇指指向导线运动方向，则四指所指方向为导线中感应电流（感生电动势）的方向,。,左手定则：,把左手放入磁场中，让磁感线垂直穿入手心（手心对准,N,极，手背对准,S,极)，四指指向电流方向，则大拇指就是导体受力方向,。,电子学基础,半导体的特点,N,型半导体,P,型半导体,自由电子导电,空穴导电,什么是半导体？,电子学基础,晶体二极管的的单向导电性（PN结）,电子学基础,二极管的伏安特性及主要参数,正向特性,反向特性,反向击穿,电子学基础,测量二极管的注意事项,1、万用表档位的选择,2、正常值：小功率二极管正向100-1000,，反向100-500,k,大功率二极管正向、反向均比小功率二极管小的多，正反向比值1000以上。,3、测量时手不要并接在二极管上，以免造成测量误差。,电子学基础,三极管,基极,集电极,发射级,电子学基础,放大作用,电子开关,振荡器,三极管在电路中：,
