第二章 车辆基本知识-2.ppt

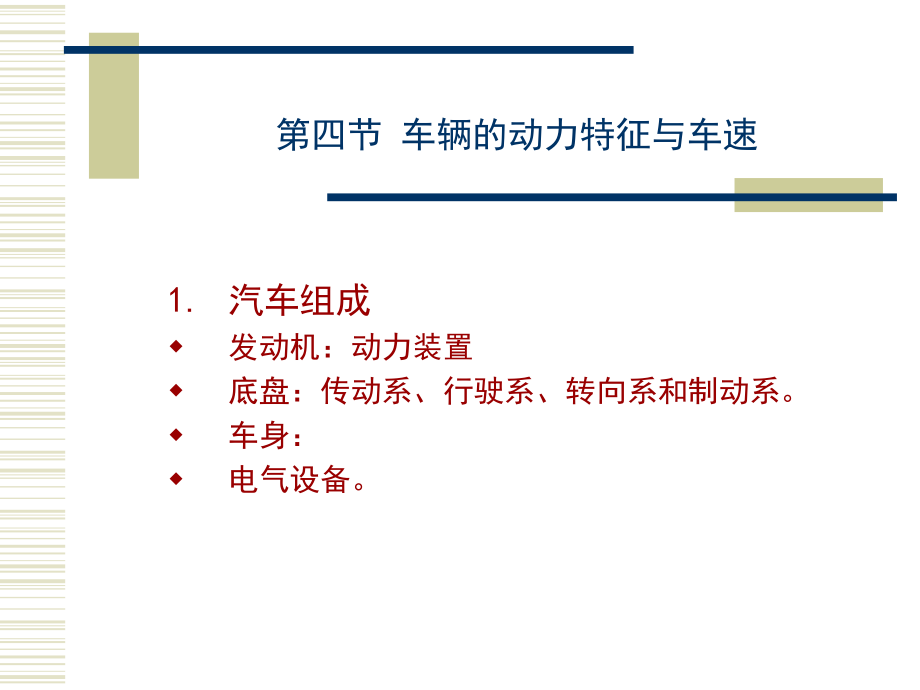

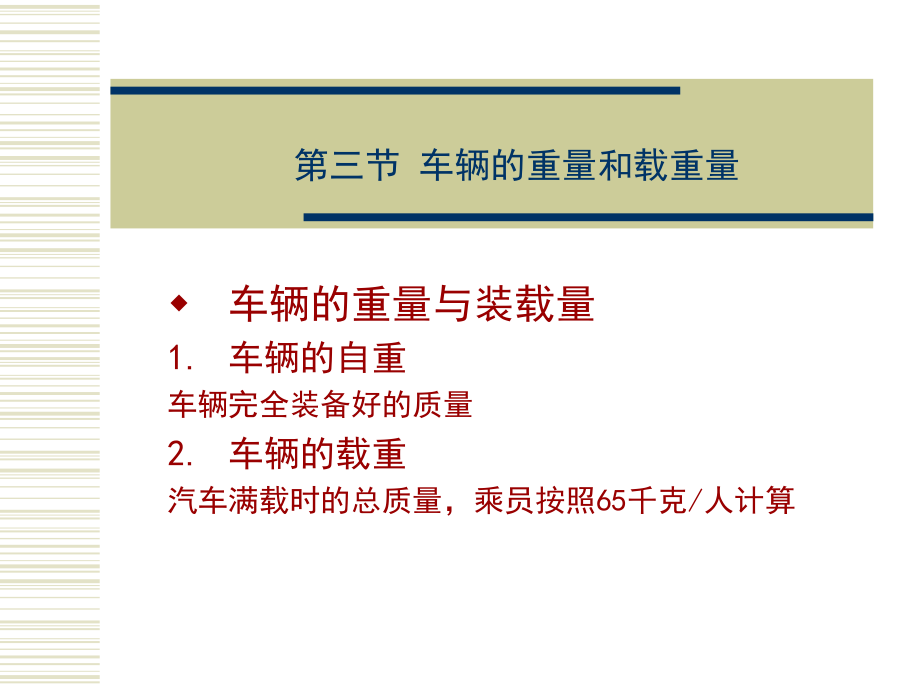

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,车辆的重量与装载量,车辆的自重,车辆完全装备好的质量,车辆的载重,汽车满载时的总质量，乘员按照65千克/人计算,第三节 车辆的重量和载重量,汽车组成,发动机：动力装置,底盘：传动系、行驶系、转向系和制动系。,车身：,电气设备。,第四节 车辆的动力特征与车速,第四节 车辆的动力特征与车速,汽车运动时克服的阻力,滚动阻力,P,f,：,车轮在路面上滚动所产生的阻力、,空气阻力,P,w,：汽车在行驶中迎风面空气受阻所引起的阻力。,坡度阻力,P,i,：汽车爬坡时作用于汽车上的阻力。,惯性阻力,P,j,：汽车变速行驶时，需要克服其变速运动时所产生的惯性里和惯性力矩。,第四节 车辆的动力特征与车速,汽车行驶的必要条件：,P,t,+P,f,+,P,w,+,P,i,+,P,j,其中：滚动阻力和空气阻力为正，坡度阻力上坡为正，下坡为负，惯性阻力加速为正，减速为负。,第四节 车辆的动力特征与车速,第四节 车辆的动力特征与车速,第四节 车辆的动力特征与车速,第四节 车辆的动力特征与车速,汽车动力因素：,D（P,t,P,w,/G,+,dv,/,gdt,前为道路阻力，后为惯性阻力。,第四节 车辆的动力特征与车速,汽车行驶的必要条件：,汽车的牵引力必须大于等于汽车的行驶阻力。,牵引力必须小于或等于轮胎与路面之间的最大摩擦力（附着力）,P,t,z,与,路面粗糙程度、轮胎花纹和轮胎气压、车速、荷载有关。,第四节 车辆的动力特征与车速,第四节 车辆的动力特征与车速,坡度与车速,汽车性能体现：,汽车最大爬坡度：满载时档在良好路面上的最大爬坡度。,最高车速：在水平良好的路面上，汽车能达到的最高速度。,加速时间：原地起步加速时间和超车加速时间。,第四节 车辆的动力特征与车速,坡度与车速,汽车性能体现：,通过性：汽车在各种道路、无路地带的行驶能力。,制动性：汽车强行停车和降低车速的能力。,行驶稳定性：遵循驾驶员指定方向的能力。,行驶平顺性：汽车在不平的道路上行驶，免受冲击和震动的能力。,操纵稳定性：按照驾驶员的意图控制汽车。,第四节 车辆的动力特征与车速,汽车的行车速度,道路几何设计所采用的车速，是在气候良好、交通密度低的条件下，一般驾驶员在路段上能保持安全、舒适行驶的最大速度。,同一条道路的计算行车速度应该一致。,第四节 车辆的动力特征与车速,道路的坡度控制,考虑到坡段上通行汽车的动力因素。,第四节 车辆的动力特征与车速,第四节 车辆的动力特征与车速,第四节 车辆的动力特征与车速,第四节 车辆的动力特征与车速,非机动车的爬坡能力,骑车人通过调整其爬坡功率来适应陡坡。,要考虑坡度和坡长。,第四节 车辆的动力特征与车速,第四节 车辆的动力特征与车速,第四节 车辆的动力特征与车速,第四节 车辆的动力特征与车速,
